2018 FIAT TALENTO Libretto Uso Manutenzione (in Italian)

EQUIPAGGIAMENTI
INTERNI
ALETTE PARASOLE
Abbassare l’aletta parasole 1 fig. 111. È
possibile ribaltare l’aletta parasole
contro il cristallo laterale.
Per versioni / mercati, dove previsto,
abbassare l’aletta parasole 3
fig. 112 per accedere allo specchietto.
ALLOGGIAMENTO
65)
L'alloggiamento 1 fig. 113 può essere
utilizzato come vano portalattine,
portaoggetti o recipiente per collocare il
posacenere.
VANO PORTAOGGETTI
65)
Per aprire il vano 3 fig. 113 tirare la
maniglia 2.
FASCIA
PORTADOCUMENTI
66)
La fascia portadocumenti 4
fig. 114 sull'aletta parasole può
contenere biglietti autostradali, carte...
VANO PORTAOGGETTI
Il vano 5 fig. 115 può contenere carte di
pagamento, monete ecc.
111T36563
112T36564
113T36645
114T36576
115T36572
63

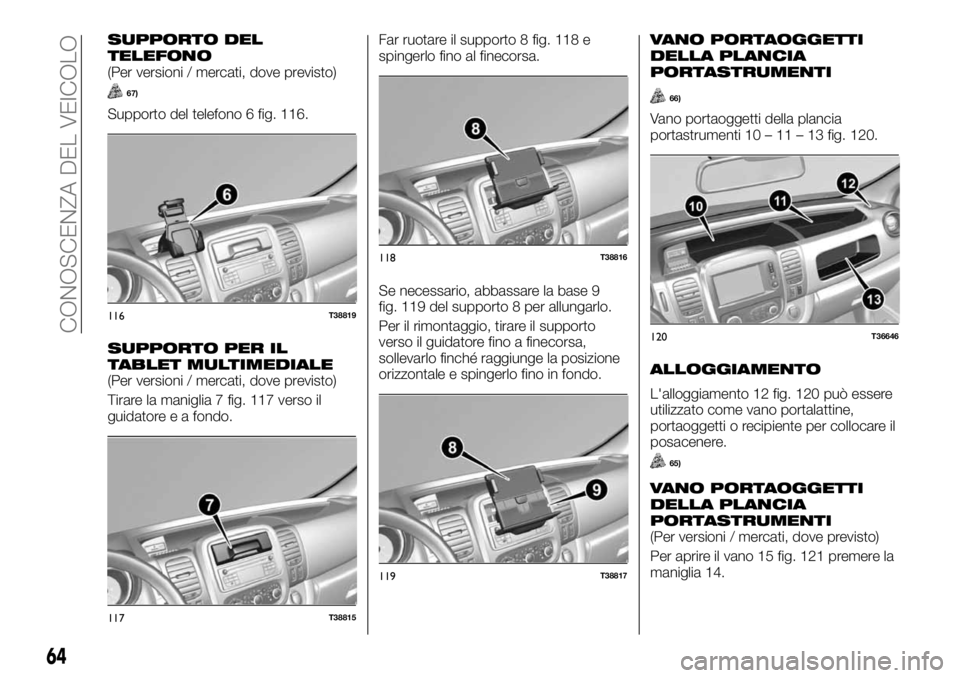

SUPPORTO DEL
TELEFONO
(Per versioni / mercati, dove previsto)
67)
Supporto del telefono 6 fig. 116.
SUPPORTO PER IL
TABLET MULTIMEDIALE
(Per versioni / mercati, dove previsto)
Tirare la maniglia 7 fig. 117 verso il
guidatore e a fondo.Far ruotare il supporto 8 fig. 118 e
spingerlo fino al finecorsa.
Se necessario, abbassare la base 9
fig. 119 del supporto 8 per allungarlo.
Per il rimontaggio, tirare il supporto
verso il guidatore fino a finecorsa,
sollevarlo finché raggiunge la posizione
orizzontale e spingerlo fino in fondo.
VANO PORTAOGGETTI
DELLA PLANCIA
PORTASTRUMENTI
66)
Vano portaoggetti della plancia
portastrumenti 10 – 11 – 13 fig. 120.
ALLOGGIAMENTO
L'alloggiamento 12 fig. 120 può essere
utilizzato come vano portalattine,
portaoggetti o recipiente per collocare il
posacenere.
65)
VANO PORTAOGGETTI
DELLA PLANCIA
PORTASTRUMENTI
(Per versioni / mercati, dove previsto)
Per aprire il vano 15 fig. 121 premere la
maniglia 14.
116T38819
117T38815
118T38816
119T38817
120T36646
64
CONOSCENZA DEL VEICOLO

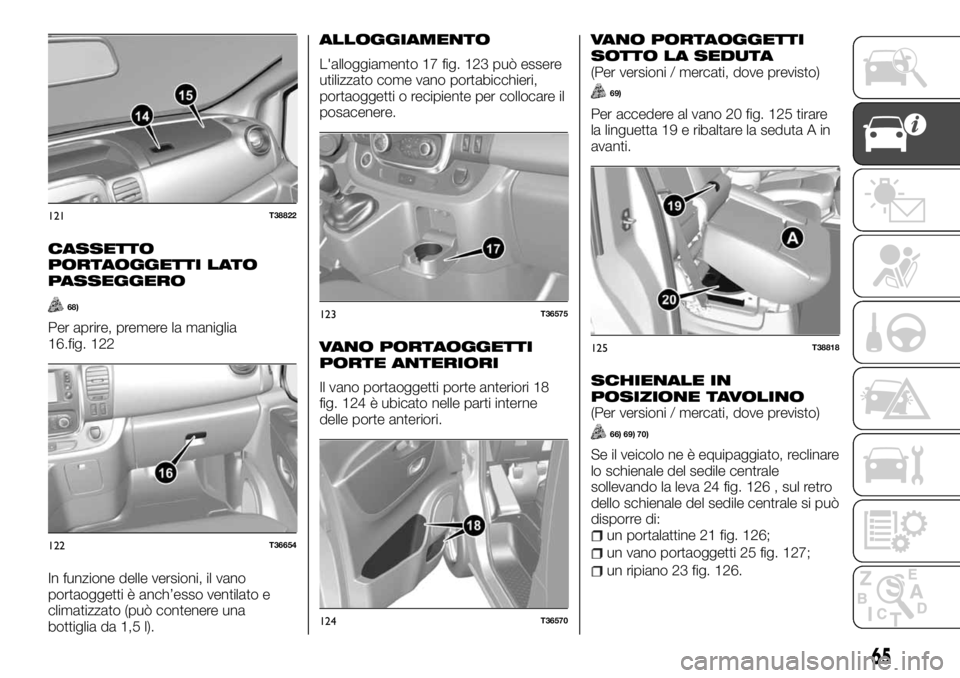

CASSETTO
PORTAOGGETTI LATO
PASSEGGERO
68)
Per aprire, premere la maniglia
16.fig. 122
In funzione delle versioni, il vano
portaoggetti è anch’esso ventilato e
climatizzato (può contenere una
bottiglia da 1,5 l).
ALLOGGIAMENTO
L'alloggiamento 17 fig. 123 può essere
utilizzato come vano portabicchieri,
portaoggetti o recipiente per collocare il
posacenere.
VANO PORTAOGGETTI
PORTE ANTERIORI
Il vano portaoggetti porte anteriori 18
fig. 124 è ubicato nelle parti interne
delle porte anteriori.
VANO PORTAOGGETTI
SOTTO LA SEDUTA
(Per versioni / mercati, dove previsto)
69)
Per accedere al vano 20 fig. 125 tirare
la linguetta 19 e ribaltare la seduta A in
avanti.
SCHIENALE IN
POSIZIONE TAVOLINO
(Per versioni / mercati, dove previsto)
66) 69) 70)
Se il veicolo ne è equipaggiato, reclinare
lo schienale del sedile centrale
sollevando la leva 24 fig. 126 , sul retro
dello schienale del sedile centrale si può
disporre di:
un portalattine 21 fig. 126;
un vano portaoggetti 25 fig. 127;
un ripiano 23 fig. 126.
121T38822
122T36654
123T36575
124T36570
125T38818
65

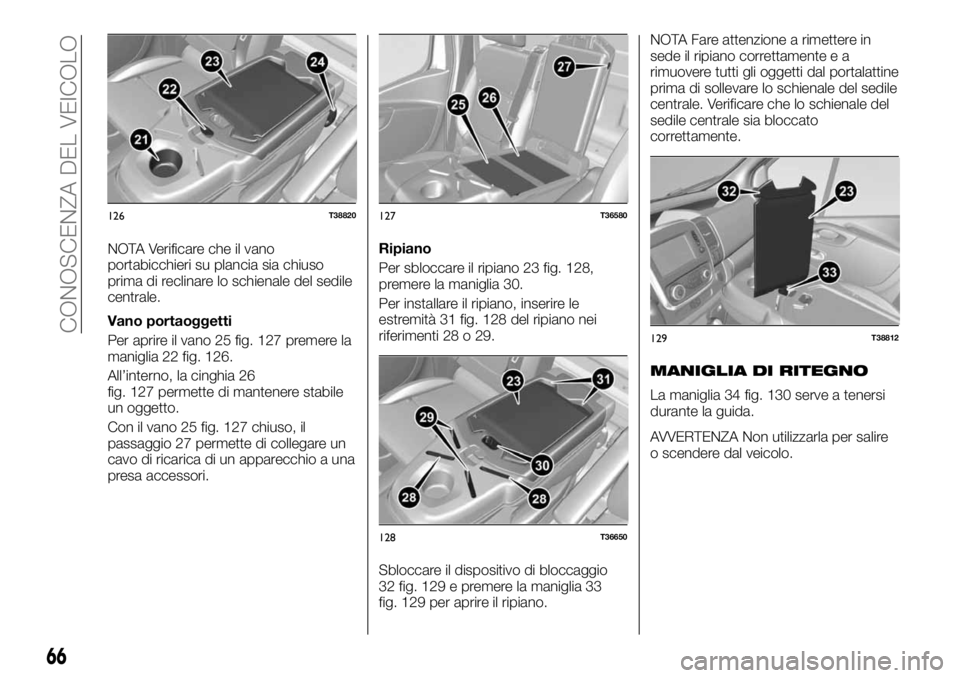

NOTA Verificare che il vano
portabicchieri su plancia sia chiuso
prima di reclinare lo schienale del sedile
centrale.
Vano portaoggetti
Per aprire il vano 25 fig. 127 premere la
maniglia 22 fig. 126.
All’interno, la cinghia 26
fig. 127 permette di mantenere stabile
un oggetto.
Con il vano 25 fig. 127 chiuso, il
passaggio 27 permette di collegare un
cavo di ricarica di un apparecchio a una
presa accessori.Ripiano
Per sbloccare il ripiano 23 fig. 128,
premere la maniglia 30.
Per installare il ripiano, inserire le
estremità 31 fig. 128 del ripiano nei
riferimenti 28 o 29.
Sbloccare il dispositivo di bloccaggio
32 fig. 129 e premere la maniglia 33
fig. 129 per aprire il ripiano.NOTA Fare attenzione a rimettere in
sede il ripiano correttamente e a
rimuovere tutti gli oggetti dal portalattine
prima di sollevare lo schienale del sedile
centrale. Verificare che lo schienale del
sedile centrale sia bloccato
correttamente.
MANIGLIA DI RITEGNO
La maniglia 34 fig. 130 serve a tenersi
durante la guida.
AVVERTENZA Non utilizzarla per salire
o scendere dal veicolo.
126T38820127T36580
128T36650
129T38812
66
CONOSCENZA DEL VEICOLO

GANCI PORTA ABITI
In funzione degli allestimenti, i ganci 35
fig. 131possono trovarsi sulla paratia
nella zona di carico.
Per motivi di sicurezza, il gancio serve
unicamente ad appendere vestiti.
VANO PORTAOGGETTI
SUPERIORE DELLA
CELLA POSTERIORE
72) 73)
Il vano 36 fig. 132 è riservato
unicamente al trasporto di oggetti.
Il peso complessivo del contenuto del
vano di carico superiore della cella
posteriore non deve superare i 35 kg
ripartiti uniformemente.
CARGO PLUS (VANO E
SPORTELLINO)
65) 71)
In funzione della lunghezza degli oggetti
trasportati nella cella posteriore,
utilizzare il vano o nicchia 38 fig. 133.
Aprire lo sportellino 37 mantenuto
chiuso magneticamente.Usare lo sportellino 40 fig. 134 per
prolungare la lunghezza di carico:
tirare la linguetta 39 fig. 134 per
sollevare la seduta B fig. 134;
spostare lo sportellino 40
fig. 134 verso l’interno del sedile tirando
la linguetta 41 fig. 135.
130T36565
131T36634
132T36678
133T36636
134T36658
67

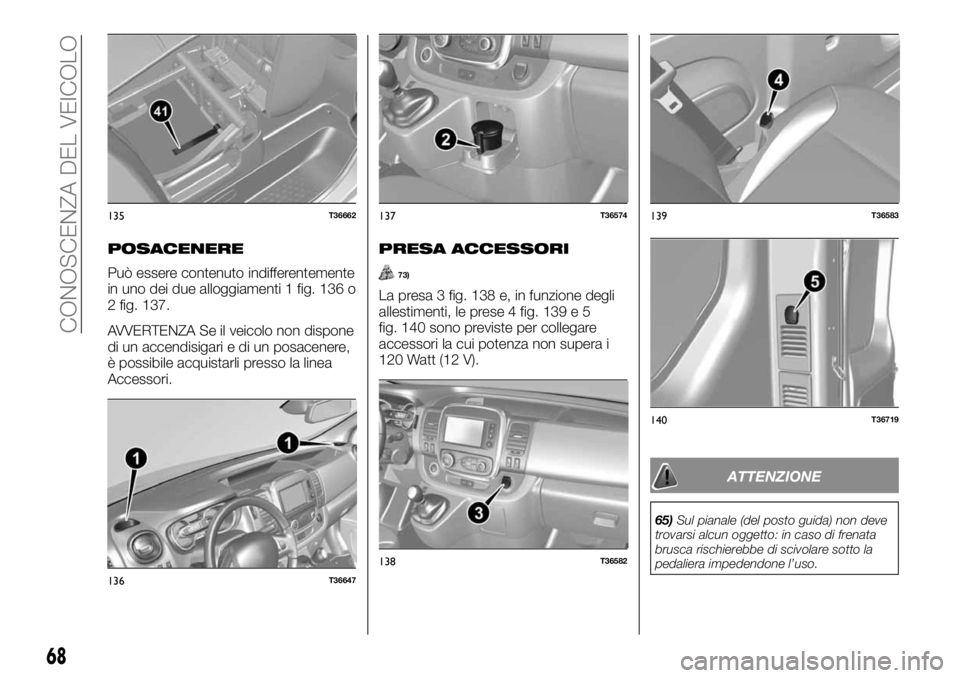

POSACENERE
Può essere contenuto indifferentemente
in uno dei due alloggiamenti 1 fig. 136 o
2 fig. 137.
AVVERTENZA Se il veicolo non dispone
di un accendisigari e di un posacenere,
è possibile acquistarli presso la linea
Accessori.
PRESA ACCESSORI
73)
La presa 3 fig. 138 e, in funzione degli
allestimenti, le prese 4 fig. 139 e 5
fig. 140 sono previste per collegare
accessori la cui potenza non supera i
120 Watt (12 V).
ATTENZIONE
65)Sul pianale (del posto guida) non deve
trovarsi alcun oggetto: in caso di frenata
brusca rischierebbe di scivolare sotto la
pedaliera impedendone l’uso.
135T36662
136T36647
137T36574
138T36582
139T36583
140T36719
68
CONOSCENZA DEL VEICOLO

66)Controllare che nessun oggetto duro,
pesante o appuntito sporga o sia presente
nei vani portaoggetti «aperti», in modo tale
da non mettere a repentaglio l’incolumità
degli occupanti del veicolo in curva o in
caso di frenata brusca.
67)Si ricorda la necessità di rispettare le
normative vigenti che regolano l’utilizzo del
telefono e/o di tablet multimediale.
68)In curva, in fase di accelerazione o
frenata, aver cura che il liquido del
recipiente presente nel portalattine non
fuoriesca. Rischio di lesioni se il liquido è
caldo.
69)Lasciare sempre la seduta chiusa
durante la guida. Rischio di lesioni in caso
di frenata brusca o di incidente, rischio di
caduta di oggetti nell’abitacolo.
70)È vietato sedersi sul sedile centrale
quando il suo schienale è reclinato
71)Quando lo sportellino 40 fig. 134 è
aperto, è vietato utilizzare il sedile del
passeggero anteriore laterale. Rischio di
lesioni gravi in caso di frenata brusca o di
urto.
72)Aver cura di non collocare oggetti
pesanti e/o taglienti che potrebbero
cadere. Rischio di lesioni.
73)Collegare solo accessori con potenza
massima di 120 Watt (12 V). In caso di
utilizzo contemporaneo di diverse prese per
accessori, la potenza totale degli accessori
collegati non deve superare 180 Watt.

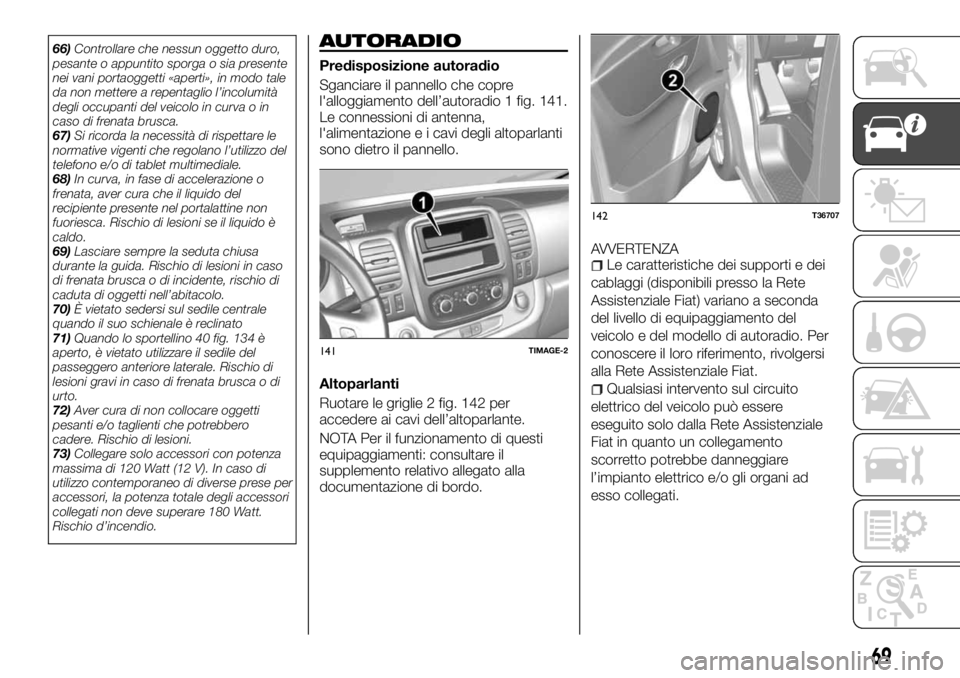

Rischio d’incendio.AUTORADIO
Predisposizione autoradio
Sganciare il pannello che copre
l'alloggiamento dell’autoradio 1 fig. 141.
Le connessioni di antenna,
l'alimentazione e i cavi degli altoparlanti
sono dietro il pannello.
Altoparlanti
Ruotare le griglie 2 fig. 142 per
accedere ai cavi dell’altoparlante.
NOTA Per il funzionamento di questi
equipaggiamenti: consultare il
supplemento relativo allegato alla
documentazione di bordo.AVVERTENZA
Le caratteristiche dei supporti e dei
cablaggi (disponibili presso la Rete
Assistenziale Fiat) variano a seconda
del livello di equipaggiamento del
veicolo e del modello di autoradio. Per
conoscere il loro riferimento, rivolgersi
alla Rete Assistenziale Fiat.
Qualsiasi intervento sul circuito
elettrico del veicolo può essere
eseguito solo dalla Rete Assistenziale
Fiat in quanto un collegamento
scorretto potrebbe danneggiare
l’impianto elettrico e/o gli organi ad
esso collegati.
141TIMAGE-2
142T36707
69

COPRIBAGAGLI
74)
Il copribagagli è composto da una o da
due parti rigide.
Sono possibili due posizioni:
la posizione alta A fig. 143;
la posizione bassa B fig. 145.
A seconda delle versioni, si ha la
possibilità di sollevare la parte 1
fig. 144 fino alla posizione verticale per
agevolare le operazioni di carico del
bagagliaio.
ATTENZIONE
74)Non mettere alcun oggetto, soprattutto
se pesante o contundente, sul
copribagagli. In caso di una frenata brusca
o d’incidente potrebbe mettere a rischio
l’incolumità degli occupanti del veicolo.
CRUISE CONTROL
(regolatore di
velocità)
75) 76)
È un dispositivo di assistenza alla guida,
a controllo elettronico, che permette di
mantenere il veicolo ad una velocità
desiderata, senza dover premere il
pedale dell'acceleratore.
Questo dispositivo è utilizzabile ad una
velocità superiore ai 30 km/h, su lunghi
tratti stradali diritti, asciutti e con poche
variazioni di marcia (ad es. percorsi
autostradali).
Comandi (fig. 146 e fig. 147 )
143T36651
144T36652
145T36653
146T36543
70
CONOSCENZA DEL VEICOLO
