2018 FIAT TALENTO Libretto Uso Manutenzione (in Italian)

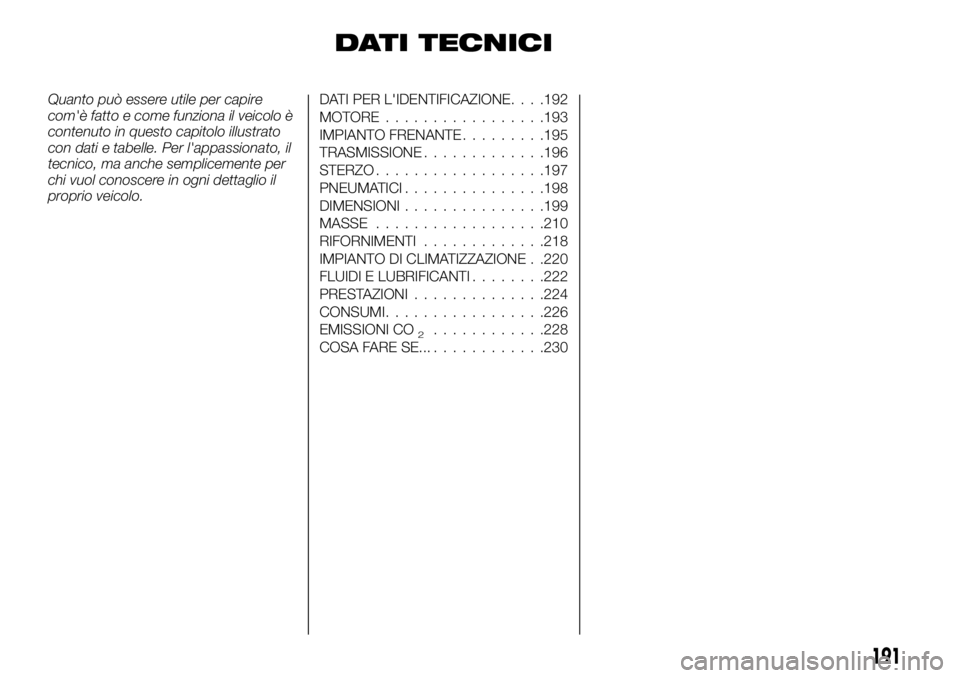

DATI TECNICI
Quanto può essere utile per capire
com'è fatto e come funziona il veicolo è
contenuto in questo capitolo illustrato
con dati e tabelle. Per l'appassionato, il
tecnico, ma anche semplicemente per
chi vuol conoscere in ogni dettaglio il
proprio veicolo.DATI PER L'IDENTIFICAZIONE. . . .192
MOTORE.................193
IMPIANTO FRENANTE.........195
TRASMISSIONE.............196
STERZO..................197
PNEUMATICI...............198
DIMENSIONI...............199
MASSE..................210
RIFORNIMENTI.............218
IMPIANTO DI CLIMATIZZAZIONE . .220
FLUIDI E LUBRIFICANTI........222
PRESTAZIONI..............224
CONSUMI.................226
EMISSIONI CO
2............228
COSA FARE SE...............230
191

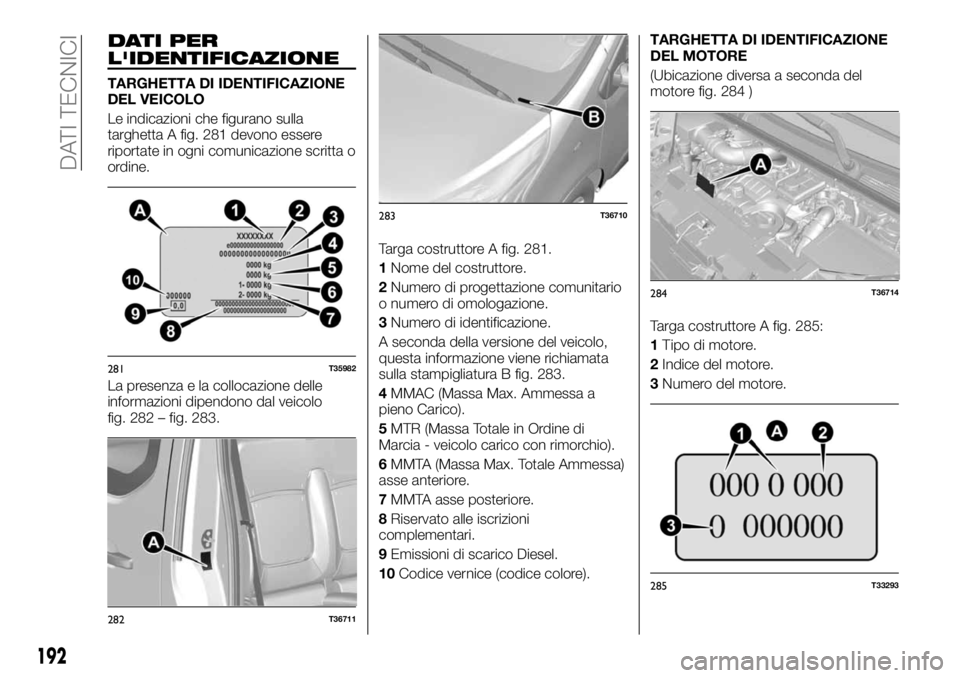

DATI PER
L'IDENTIFICAZIONE
TARGHETTA DI IDENTIFICAZIONE
DEL VEICOLO
Le indicazioni che figurano sulla
targhetta A fig. 281 devono essere
riportate in ogni comunicazione scritta o
ordine.
La presenza e la collocazione delle
informazioni dipendono dal veicolo
fig. 282 – fig. 283.Targa costruttore A fig. 281.
1Nome del costruttore.
2Numero di progettazione comunitario
o numero di omologazione.
3Numero di identificazione.
A seconda della versione del veicolo,
questa informazione viene richiamata
sulla stampigliatura B fig. 283.
4MMAC (Massa Max. Ammessa a
pieno Carico).
5MTR (Massa Totale in Ordine di
Marcia - veicolo carico con rimorchio).
6MMTA (Massa Max. Totale Ammessa)
asse anteriore.
7MMTA asse posteriore.
8Riservato alle iscrizioni
complementari.
9Emissioni di scarico Diesel.
10Codice vernice (codice colore).TARGHETTA DI IDENTIFICAZIONE
DEL MOTORE
(Ubicazione diversa a seconda del
motore fig. 284 )
Targa costruttore A fig. 285:
1Tipo di motore.
2Indice del motore.
3Numero del motore.
281T35982
282T36711
283T36710
284T36714
285T33293
192
DATI TECNICI

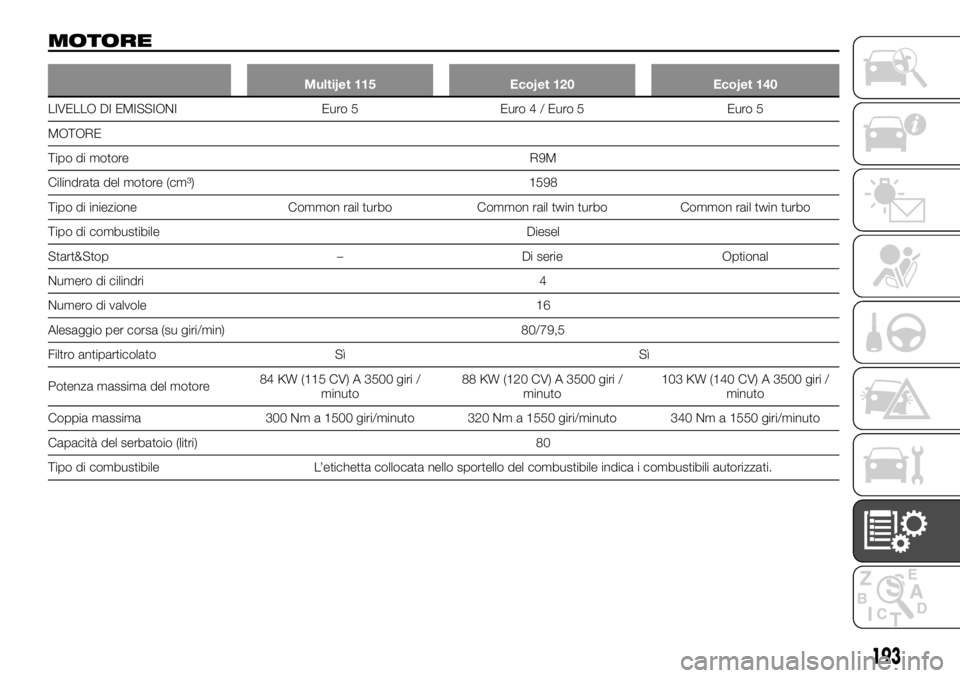

MOTORE
Multijet 115 Ecojet 120 Ecojet 140
LIVELLO DI EMISSIONI Euro 5 Euro4/Euro5 Euro5
MOTORE
Tipo di motore R9M
Cilindrata del motore (cm³) 1598
Tipo di iniezione Common rail turbo Common rail twin turbo Common rail twin turbo
Tipo di combustibile Diesel
Start&Stop – Di serie Optional
Numero di cilindri 4
Numero di valvole 16
Alesaggio per corsa (su giri/min) 80/79,5
Filtro antiparticolato Sì Sì
Potenza massima del motore84 KW (115 CV) A 3500 giri /
minuto88 KW (120 CV) A 3500 giri /
minuto103 KW (140 CV) A 3500 giri /
minuto
Coppia massima 300 Nm a 1500 giri/minuto 320 Nm a 1550 giri/minuto 340 Nm a 1550 giri/minuto
Capacità del serbatoio (litri) 80
Tipo di combustibile L’etichetta collocata nello sportello del combustibile indica i combustibili autorizzati.
193

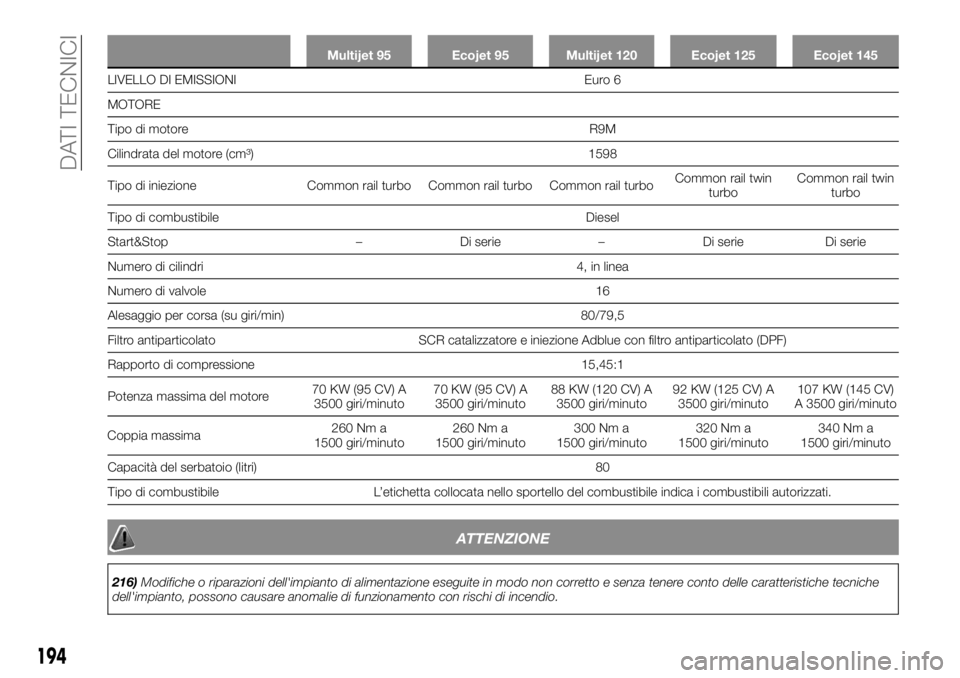

Multijet 95 Ecojet 95 Multijet 120 Ecojet 125 Ecojet 145
LIVELLO DI EMISSIONI Euro 6
MOTORE
T
ipo di motore R9M
Cilindrata del motore (cm³) 1598
Tipo di iniezione Common rail turbo Common rail turbo Common rail turboCommon rail twin
turboCommon rail twin
turbo
Tipo di combustibile Diesel
Start&Stop – Di serie – Di serie Di serie
Numero di cilindri 4, in linea
Numero di valvole 16
Alesaggio per corsa (su giri/min) 80/79,5
Filtro antiparticolato SCR catalizzatore e iniezione Adblue con filtro antiparticolato (DPF)
Rapporto di compressione 15,45:1
Potenza massima del motore70 KW (95 CV) A
3500 giri/minuto70 KW (95 CV) A
3500 giri/minuto88 KW (120 CV) A
3500 giri/minuto92 KW (125 CV) A
3500 giri/minuto107 KW (145 CV)
A 3500 giri/minuto
Coppia massima260 Nm a
1500 giri/minuto260 Nm a
1500 giri/minuto300 Nm a
1500 giri/minuto320 Nm a
1500 giri/minuto340 Nm a
1500 giri/minuto
Capacità del serbatoio (litri) 80
Tipo di combustibile L’etichetta collocata nello sportello del combustibile indica i combustibili autorizzati.
ATTENZIONE
216)Modifiche o riparazioni dell'impianto di alimentazione eseguite in modo non corretto e senza tenere conto delle caratteristiche tecniche
dell'impianto, possono causare anomalie di funzionamento con rischi di incendio.
194
DATI TECNICI

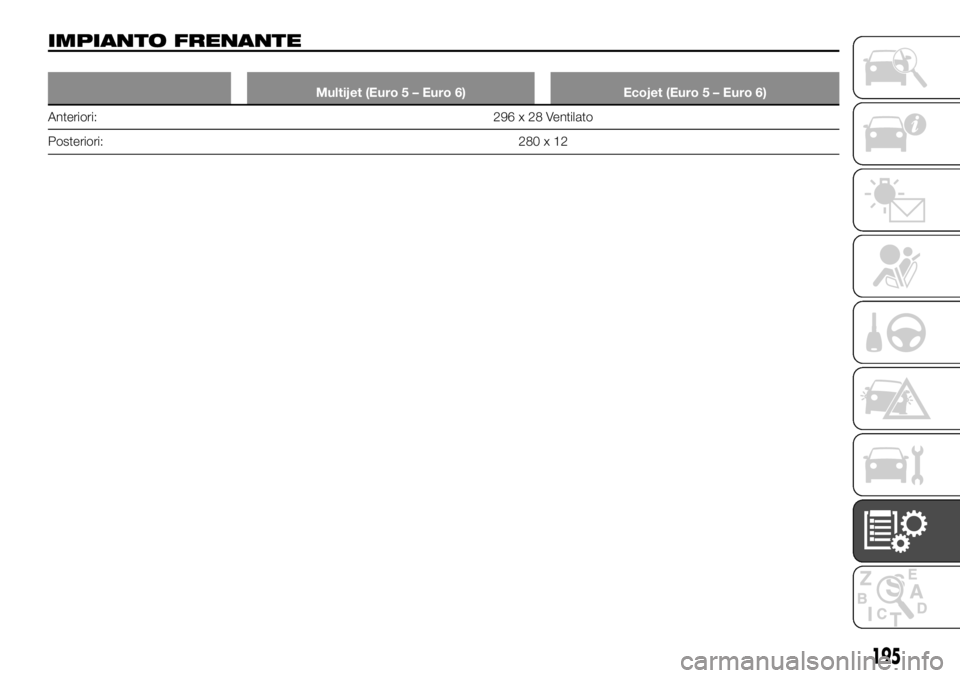

IMPIANTO FRENANTE
Multijet (Euro 5 – Euro 6) Ecojet (Euro 5 – Euro 6)
Anteriori: 296 x 28 Ventilato
Posteriori:280x12
195

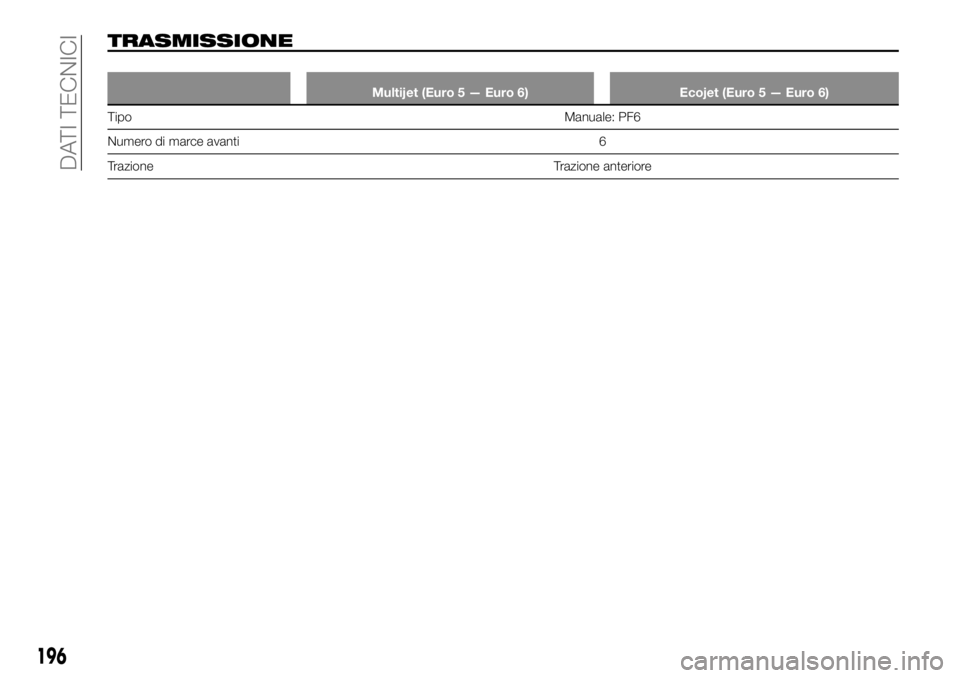

TRASMISSIONE
Multijet (Euro 5 — Euro 6) Ecojet (Euro 5 — Euro 6)
TipoManuale: PF6
Numero di marce avanti 6
Trazione Trazione anteriore
196
DATI TECNICI

STERZO
Multijet – Ecojet (Euro 5 – Euro 6)
Passo corto (L1) Passo lungo (L2)
Servosterzo Idraulico
Diametro minimo di sterzata tra
marciapiedi (mm)11,84 13,17
Diametro minimo di sterzata tra
muri (mm)12,40 13,73
197

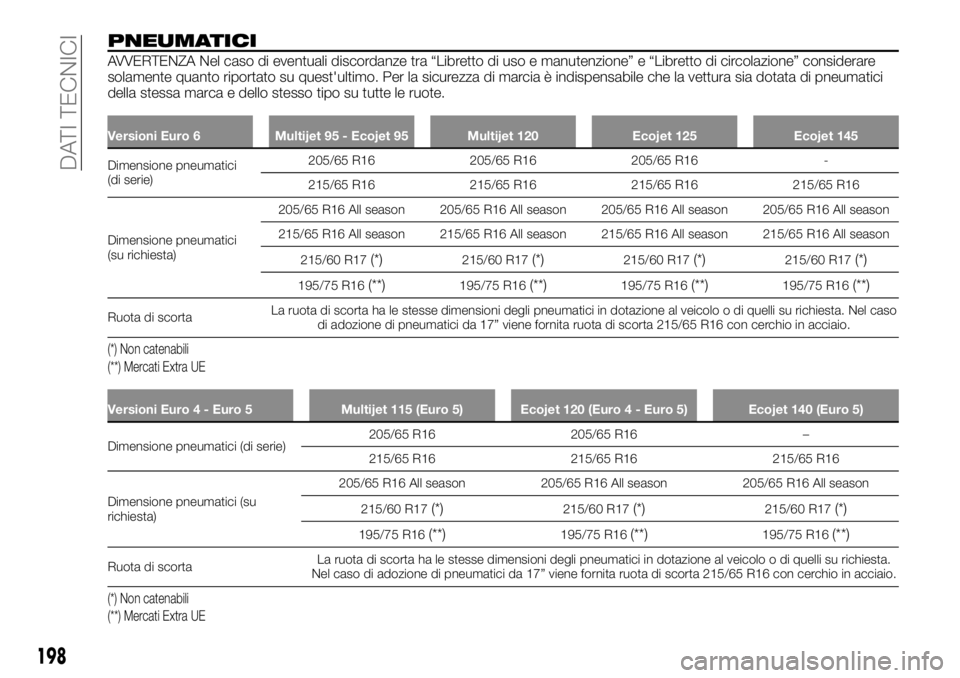

PNEUMATICI
AVVERTENZA Nel caso di eventuali discordanze tra “Libretto di uso e manutenzione” e “Libretto di circolazione” considerare
solamente quanto riportato su quest'ultimo. Per la sicurezza di marcia è indispensabile che la vettura sia dotata di pneumatici
della stessa marca e dello stesso tipo su tutte le ruote.
Versioni Euro 6 Multijet 95 - Ecojet 95 Multijet 120 Ecojet 125 Ecojet 145
Dimensione pneumatici
(di serie)205/65 R16 205/65 R16 205/65 R16 -
215/65 R16 215/65 R16 215/65 R16 215/65 R16
Dimensione pneumatici
(su richiesta)205/65 R16 All season 205/65 R16 All season 205/65 R16 All season 205/65 R16 All season
215/65 R16 All season 215/65 R16 All season 215/65 R16 All season 215/65 R16 All season
215/60 R17
(*)215/60 R17(*)215/60 R17(*)215/60 R17(*)
195/75 R16(**)195/75 R16(**)195/75 R16(**)195/75 R16(**)
Ruota di scortaLa ruota di scorta ha le stesse dimensioni degli pneumatici in dotazione al veicolo o di quelli su richiesta. Nel caso
di adozione di pneumatici da 17” viene fornita ruota di scorta 215/65 R16 con cerchio in acciaio.
(*) Non catenabili
(**) Mercati Extra UE
Versioni Euro 4 - Euro 5 Multijet 115 (Euro 5) Ecojet 120 (Euro 4 - Euro 5) Ecojet 140 (Euro 5)
Dimensione pneumatici (di serie)205/65 R16 205/65 R16 –
215/65 R16 215/65 R16 215/65 R16
Dimensione pneumatici (su
richiesta)205/65 R16 All season 205/65 R16 All season 205/65 R16 All season
215/60 R17
(*)215/60 R17(*)215/60 R17(*)
195/75 R16(**)195/75 R16(**)195/75 R16(**)
Ruota di scortaLa ruota di scorta ha le stesse dimensioni degli pneumatici in dotazione al veicolo o di quelli su richiesta.
Nel caso di adozione di pneumatici da 17” viene fornita ruota di scorta 215/65 R16 con cerchio in acciaio.
(*) Non catenabili
(**) Mercati Extra UE
198
