2018 FIAT PANDA Betriebsanleitung (in German)

90)Wenn ein Kleinkind in einem Kindersitz
entgegen der Fahrtrichtung auf dem
Beifahrersitz transportiert werden muss,
müssen Frontalairbag und Seitenairbag
(Sidebag) auf der Beifahrerseite über das
Hauptmenü im Display deaktiviert und das
erfolgte Deaktivieren direkt anhand der
aufleuchtenden Kontrollleuchte
auf der
mittleren Schaltblende kontrolliert werden.
Weiterhin ist der Beifahrersitz, um die
Berührung des Kindersitzes mit dem
Armaturenbrett zu vermeiden, auf die
entfernteste Sitzposition einzustellen.
91)Den Vorder- oder die Rücksitze nie
verstellen, wenn ein Kind darauf sitzt oder
ein entsprechender Kindersitz vorhanden
ist.
92)Eine falsche Befestigung des
Kindersitzes stellt die Schutzwirkung in
Frage. Im Falle eines Unfalls könnte sich
der Kindersitz lockern und das Kind schwer
oder sogar tödlich verletzt werden. Halten
Sie sich bei der Befestigung eines
Schutzsystems für Neugeborene oder
Kinder stets streng an die
Montageanleitung des Herstellers.
93)Wenn das Kinderschutzsystem nicht
verwendet wird, entweder mit dem
Sicherheitsgurt oder ISOFIX-Verankerungen
fixieren oder ganz aus dem Fahrzeug
herausnehmen. Unbefestigte Kindersitze
nie in der Fahrgastzelle mittransportieren.
So wird vermieden, dass die
Fahrzeuginsassen im Falle eines abrupten
Bremsvorganges oder Unfalls
möglicherweise verletzt werden.
94)Nachdem ein Kindersitz installiert
wurde, darf der Sitz nicht mehr verstellt
werden. Vor den Verstellungen der
Sitzposition immer den Sitz ausbauen.95)Immer darauf achten, dass das Kind
den diagonalen Teil des Sicherheitsgurtes
nicht unter die Arme oder hinter den
Rücken legt. Bei Unfällen ist der
Sicherheitsgurt nicht für das Halten des
Kindes geeignet und kann unter
Umständen auch tödliche Verletzungen
verursachen. Kinder müssen somit immer
mit den eigenen Sicherheitsgurten sicher
angeschnallt werden.
96)Niemals eine untere Verankerung für
die Befestigung mehrerer
Rückhaltesysteme für Kinder verwenden.
97)Ist ein universaler Isofix-Kindersitz nicht
korrekt mit allen drei Verankerungen
befestigt, ist kein korrekter Schutz des
Kindes gewährleistet. Im Falle eines
Aufpralls besteht für das Kind das Risiko
von schweren und auch tödlichen
Verletzungen.
98)Den Kindersitz nur bei stehendem
Fahrzeug montieren. Der Sitz ist richtig in
den Haltern verankert, wenn ein hörbares
Einrasten wahrgenommen wird. Halten Sie
sich in jedem Fall an die Anleitungen für
die Montage, Demontage und
Positionierung, die der Hersteller des
Kindersitzes mit diesem zu liefern
verpflichtet ist.

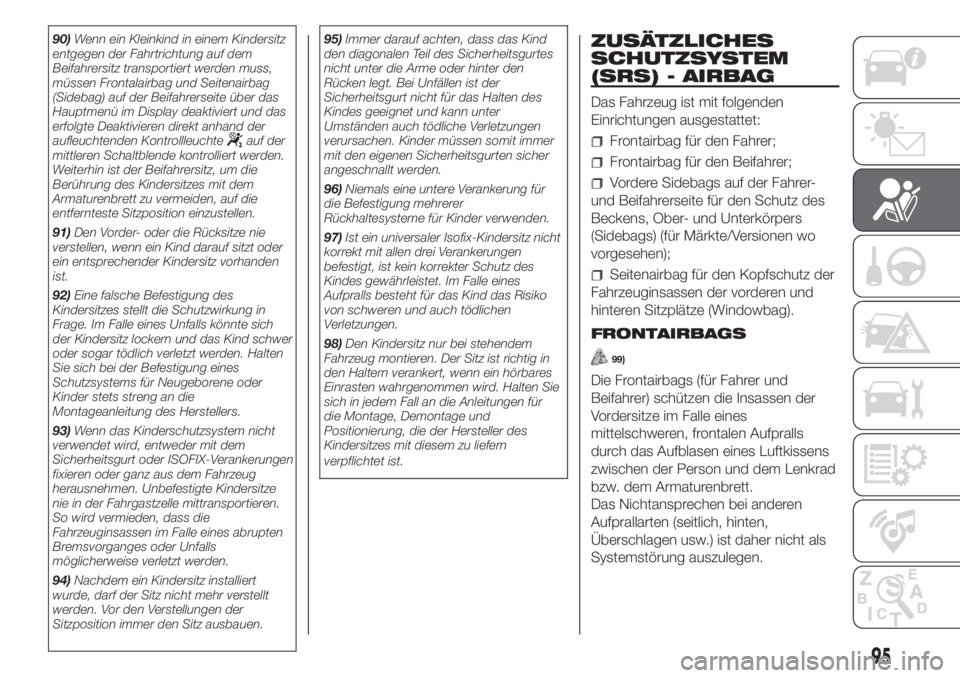

ZUSÄTZLICHES
SCHUTZSYSTEM
(SRS) - AIRBAG
Das Fahrzeug ist mit folgenden
Einrichtungen ausgestattet:
Frontairbag für den Fahrer;
Frontairbag für den Beifahrer;
Vordere Sidebags auf der Fahrer-
und Beifahrerseite für den Schutz des
Beckens, Ober- und Unterkörpers
(Sidebags) (für Märkte/Versionen wo
vorgesehen);
Seitenairbag für den Kopfschutz der
Fahrzeuginsassen der vorderen und
hinteren Sitzplätze (Windowbag).
FRONTAIRBAGS
99)
Die Frontairbags (für Fahrer und
Beifahrer) schützen die Insassen der
Vordersitze im Falle eines
mittelschweren, frontalen Aufpralls
durch das Aufblasen eines Luftkissens
zwischen der Person und dem Lenkrad
bzw. dem Armaturenbrett.
Das Nichtansprechen bei anderen
Aufprallarten (seitlich, hinten,
Überschlagen usw.) ist daher nicht als
Systemstörung auszulegen.
95

Die Frontairbags (für Fahrer und
Beifahrer) sind kein Ersatz sondern eine
Ergänzung für die Sicherheitsgurte,
die beim Fahren immer angelegt
werden sollten, wie es die
Gesetzgebung in Europa und in den
meisten außereuropäischen Ländern
auch vorschreibt.
Bei einem Aufprall würde ein nicht
angeschnallter Fahrgast nach vorn
geschleudert und mit dem sich noch
aufblasenden Kissen in Berührung
kommen. In dieser Lage ist der vom
Kissen gewährte Schutz herabgesetzt.
Die Frontairbags können beim Aufprall
gegen stark verformbare Gegenstände,
wenn die Frontfläche des Fahrzeugs
nicht betroffen ist (zum Beispiel Aufprall
des Stoßfängers gegen die Leitplanke)
der im Falle eines Verkeilens des
Fahrzeugs unter anderen Fahrzeugen
oder Schutzsperren (zum Beispiel unter
Lastwagen oder Leitplanken) nicht
auslösen.
Die Airbags aktivieren sich unter den
oben genannten Bedingungen nicht, da
sie keinen zusätzlichen Schutz zu den
Sicherheitsgurten bieten würden und
somit ihre Aktivierung unnötig wäre. Die
nicht erfolgende Aktivierung in diesen
Fällen ist deshalb kein Anzeichen für
eine Funktionsstörung des Systems.Die vorderen Airbags (Fahrer- und
Beifahrerseite) sind konstruiert und
eingestellt zum optimalen Schutz der
vorderen Insassen, die Sicherheitsgurte
tragen.
Ihr Volumen im Moment des maximalen
Aufblasens füllt den Großteil des
Raumes zwischen Lenkrad und Fahrer
und Armaturenbrett und Beifahrer aus.
Bei einem Frontaufprall niedriger
Intensität (für den die von den
Sicherheitsgurten ausgeübte
Rückhaltefunktion ausreichend ist)
sprechen die Airbags nicht an.
Die Sicherheitsgurte müssen deshalb
auf jeden Fall angelegt werden.
Fahrer-Frontairbag
100)
Es besteht aus einem sich sofort
aufblasenden Luftkissen und ist in
einem Fach in der Mitte des Lenkrads
Abb. 73 untergebracht.Beifahrer-Frontairbag
Er besteht aus einem sich sofort
aufblasenden Luftkissen in einem dafür
vorgesehenen Fach in der
Instrumententafel Abb. 74 und hat ein
größeres Luftkissen als der Airbag
auf der Fahrerseite.
73F1D0063
74F1D0064
96
SICHERHEIT

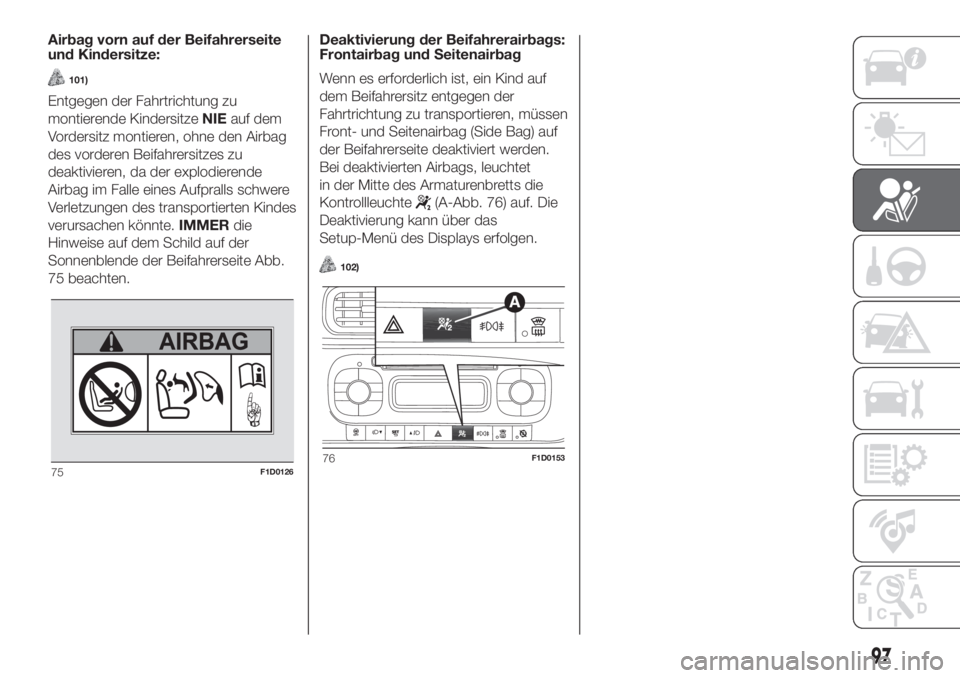

Airbag vorn auf der Beifahrerseite
und Kindersitze:
101)
Entgegen der Fahrtrichtung zu
montierende KindersitzeNIEauf dem
Vordersitz montieren, ohne den Airbag
des vorderen Beifahrersitzes zu
deaktivieren, da der explodierende
Airbag im Falle eines Aufpralls schwere
Verletzungen des transportierten Kindes
verursachen könnte.IMMERdie
Hinweise auf dem Schild auf der
Sonnenblende der Beifahrerseite Abb.
75 beachten.Deaktivierung der Beifahrerairbags:
Frontairbag und Seitenairbag
Wenn es erforderlich ist, ein Kind auf
dem Beifahrersitz entgegen der
Fahrtrichtung zu transportieren, müssen
Front- und Seitenairbag (Side Bag) auf
der Beifahrerseite deaktiviert werden.
Bei deaktivierten Airbags, leuchtet
in der Mitte des Armaturenbretts die
Kontrollleuchte
(A-Abb. 76) auf. Die
Deaktivierung kann über das
Setup-Menü des Displays erfolgen.
102)
75F1D012676F1D0153
97

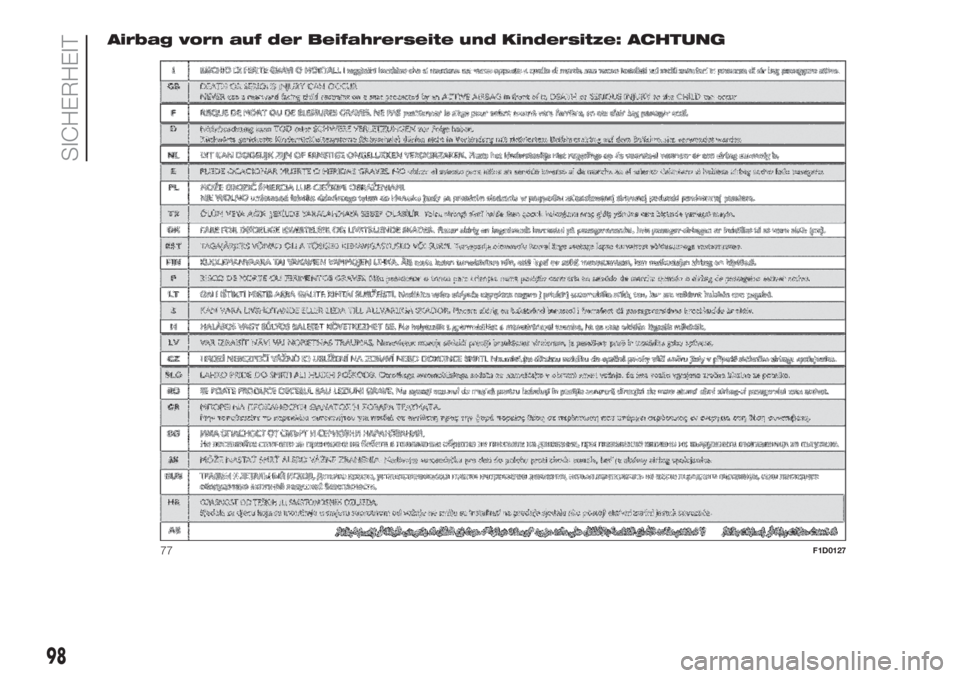

Airbag vorn auf der Beifahrerseite und Kindersitze: ACHTUNG
77F1D0127
98
SICHERHEIT

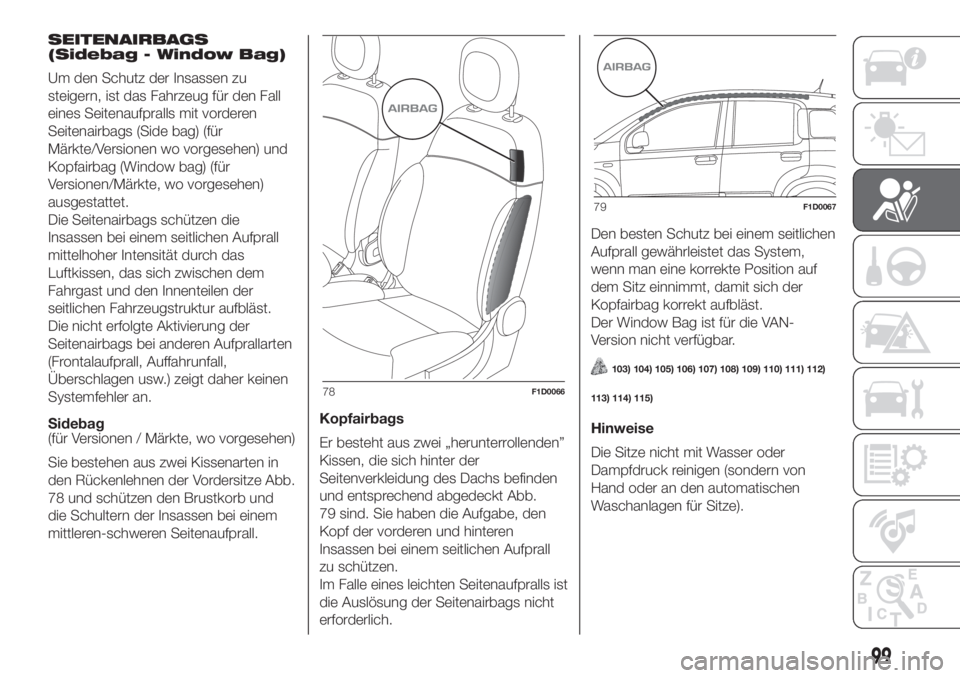

SEITENAIRBAGS
(Sidebag - Window Bag)
Um den Schutz der Insassen zu
steigern, ist das Fahrzeug für den Fall
eines Seitenaufpralls mit vorderen
Seitenairbags (Side bag) (für
Märkte/Versionen wo vorgesehen) und
Kopfairbag (Window bag) (für
Versionen/Märkte, wo vorgesehen)
ausgestattet.
Die Seitenairbags schützen die
Insassen bei einem seitlichen Aufprall
mittelhoher Intensität durch das
Luftkissen, das sich zwischen dem
Fahrgast und den Innenteilen der
seitlichen Fahrzeugstruktur aufbläst.
Die nicht erfolgte Aktivierung der
Seitenairbags bei anderen Aufprallarten
(Frontalaufprall, Auffahrunfall,
Überschlagen usw.) zeigt daher keinen
Systemfehler an.
Sidebag
(für Versionen / Märkte, wo vorgesehen)
Sie bestehen aus zwei Kissenarten in
den Rückenlehnen der Vordersitze Abb.
78 und schützen den Brustkorb und
die Schultern der Insassen bei einem
mittleren-schweren Seitenaufprall.Kopfairbags
Er besteht aus zwei „herunterrollenden”
Kissen, die sich hinter der
Seitenverkleidung des Dachs befinden
und entsprechend abgedeckt Abb.
79 sind. Sie haben die Aufgabe, den
Kopf der vorderen und hinteren
Insassen bei einem seitlichen Aufprall
zu schützen.
Im Falle eines leichten Seitenaufpralls ist
die Auslösung der Seitenairbags nicht
erforderlich.Den besten Schutz bei einem seitlichen
Aufprall gewährleistet das System,
wenn man eine korrekte Position auf
dem Sitz einnimmt, damit sich der
Kopfairbag korrekt aufbläst.
Der Window Bag ist für die VAN-
Version nicht verfügbar.
103) 104) 105) 106) 107) 108) 109) 110) 111) 112)
113) 114) 115)
Hinweise
Die Sitze nicht mit Wasser oder
Dampfdruck reinigen (sondern von
Hand oder an den automatischen
Waschanlagen für Sitze).
78F1D0066
79F1D0067
99

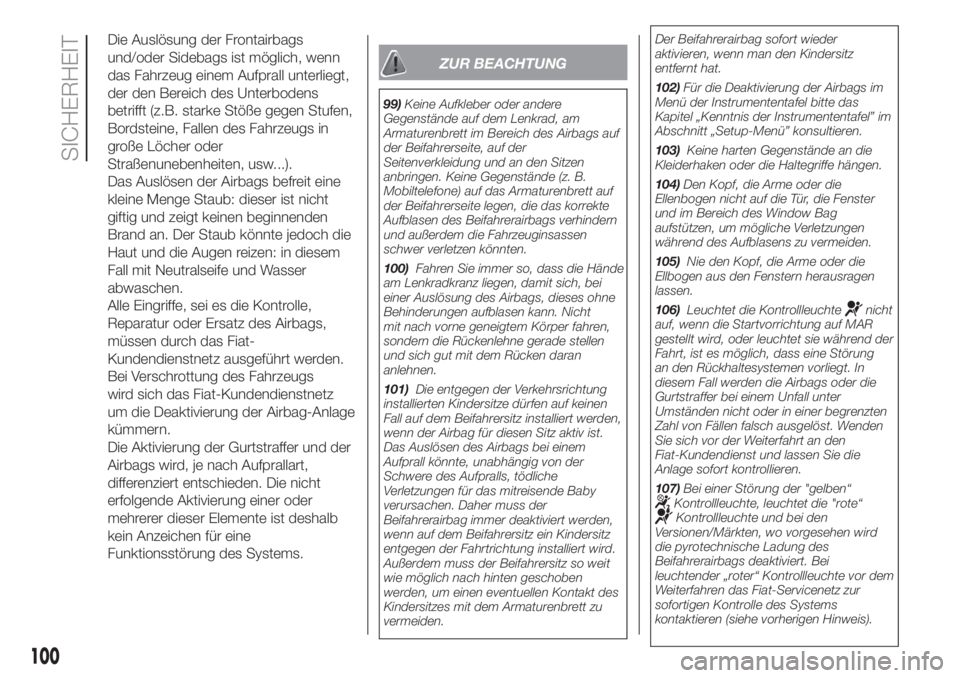

Die Auslösung der Frontairbags
und/oder Sidebags ist möglich, wenn
das Fahrzeug einem Aufprall unterliegt,
der den Bereich des Unterbodens
betrifft (z.B. starke Stöße gegen Stufen,
Bordsteine, Fallen des Fahrzeugs in
große Löcher oder
Straßenunebenheiten, usw...).
Das Auslösen der Airbags befreit eine
kleine Menge Staub: dieser ist nicht
giftig und zeigt keinen beginnenden
Brand an. Der Staub könnte jedoch die
Haut und die Augen reizen: in diesem
Fall mit Neutralseife und Wasser
abwaschen.
Alle Eingriffe, sei es die Kontrolle,
Reparatur oder Ersatz des Airbags,
müssen durch das Fiat-
Kundendienstnetz ausgeführt werden.
Bei Verschrottung des Fahrzeugs
wird sich das Fiat-Kundendienstnetz
um die Deaktivierung der Airbag-Anlage
kümmern.
Die Aktivierung der Gurtstraffer und der
Airbags wird, je nach Aufprallart,
differenziert entschieden. Die nicht
erfolgende Aktivierung einer oder
mehrerer dieser Elemente ist deshalb
kein Anzeichen für eine
Funktionsstörung des Systems.
ZUR BEACHTUNG
99)Keine Aufkleber oder andere
Gegenstände auf dem Lenkrad, am
Armaturenbrett im Bereich des Airbags auf
der Beifahrerseite, auf der
Seitenverkleidung und an den Sitzen
anbringen. Keine Gegenstände (z. B.
Mobiltelefone) auf das Armaturenbrett auf
der Beifahrerseite legen, die das korrekte
Aufblasen des Beifahrerairbags verhindern
und außerdem die Fahrzeuginsassen
schwer verletzen könnten.
100)Fahren Sie immer so, dass die Hände
am Lenkradkranz liegen, damit sich, bei
einer Auslösung des Airbags, dieses ohne
Behinderungen aufblasen kann. Nicht
mit nach vorne geneigtem Körper fahren,
sondern die Rückenlehne gerade stellen
und sich gut mit dem Rücken daran
anlehnen.
101)Die entgegen der Verkehrsrichtung
installierten Kindersitze dürfen auf keinen
Fall auf dem Beifahrersitz installiert werden,
wenn der Airbag für diesen Sitz aktiv ist.
Das Auslösen des Airbags bei einem
Aufprall könnte, unabhängig von der
Schwere des Aufpralls, tödliche
Verletzungen für das mitreisende Baby
verursachen. Daher muss der
Beifahrerairbag immer deaktiviert werden,
wenn auf dem Beifahrersitz ein Kindersitz
entgegen der Fahrtrichtung installiert wird.
Außerdem muss der Beifahrersitz so weit
wie möglich nach hinten geschoben
werden, um einen eventuellen Kontakt des
Kindersitzes mit dem Armaturenbrett zu
vermeiden.Der Beifahrerairbag sofort wieder
aktivieren, wenn man den Kindersitz
entfernt hat.
102)Für die Deaktivierung der Airbags im
Menü der Instrumententafel bitte das
Kapitel „Kenntnis der Instrumententafel” im
Abschnitt „Setup-Menü” konsultieren.
103)Keine harten Gegenstände an die
Kleiderhaken oder die Haltegriffe hängen.
104)Den Kopf, die Arme oder die
Ellenbogen nicht auf die Tür, die Fenster
und im Bereich des Window Bag
aufstützen, um mögliche Verletzungen
während des Aufblasens zu vermeiden.
105)Nie den Kopf, die Arme oder die
Ellbogen aus den Fenstern herausragen
lassen.
106)Leuchtet die Kontrollleuchte
nicht
auf, wenn die Startvorrichtung auf MAR
gestellt wird, oder leuchtet sie während der
Fahrt, ist es möglich, dass eine Störung
an den Rückhaltesystemen vorliegt. In
diesem Fall werden die Airbags oder die
Gurtstraffer bei einem Unfall unter
Umständen nicht oder in einer begrenzten
Zahl von Fällen falsch ausgelöst. Wenden
Sie sich vor der Weiterfahrt an den
Fiat-Kundendienst und lassen Sie die
Anlage sofort kontrollieren.
107)Bei einer Störung der "gelben“
Kontrollleuchte, leuchtet die "rote“Kontrollleuchte und bei den
Versionen/Märkten, wo vorgesehen wird
die pyrotechnische Ladung des
Beifahrerairbags deaktiviert. Bei
leuchtender „roter“ Kontrollleuchte vor dem
Weiterfahren das Fiat-Servicenetz zur
sofortigen Kontrolle des Systems
kontaktieren (siehe vorherigen Hinweis).
100
SICHERHEIT

108)Die Rückenlehne der Vordersitze
keinesfalls mit Schonbezügen abdecken,
wenn Sidebags vorhanden sind.
109)Nicht mit Gegenständen auf dem
Schoß oder vor dem Brustkorb und noch
weniger mit Pfeife, Bleistiften usw.
zwischen den Lippen fahren. Bei einem
Unfall mit Auslösen des Airbags könnten
dadurch schwere Verletzungen entstehen.
110)Bei Diebstahl oder versuchtem
Diebstahl des Fahrzeugs, bei Vandalismus,
Überschwemmung oder Hochwasser,
muss das Airbag-System vom Fiat-
Kundendienstnetz überprüft werden.
111)Die Airbags können sich auch bei
abgestelltem Motor aktivieren, wenn der
Zündschlüssel auf MAR steht und das
stehende Fahrzeug von einem anderen
Fahrzeug angefahren wird. Auch bei
stehendem Fahrzeug gilt daher: Die
entgegen der Verkehrsrichtung installierten
Kindersitze dürfen auf keinen Fall auf dem
Beifahrersitz installiert werden, wenn der
Airbag für diesen Sitz aktiv sind. Die
Auslösung des Airbags bei einem Aufprall
könnte zu tödlichen Verletzungen des
transportierten Kindes führen. Daher muss
der Beifahrerairbag immer deaktiviert
werden, wenn auf dem Beifahrersitz ein
Kindersitz entgegen der Fahrtrichtung
installiert wird. Außerdem muss der
Beifahrersitz so weit wie möglich nach
hinten geschoben werden, um einen
eventuellen Kontakt des Kindersitzes mit
dem Armaturenbrett zu vermeiden. Der
Beifahrerairbag sofort wieder aktivieren,
wenn man den Kindersitz entfernt hat.Abschließend wird daran erinnert, dass
keine Sicherheitsvorrichtung (Airbag, oder
Gurtstraffer) auf Grund eines Stoßes
ausgelöst wird, wenn der Zündschlüssel
auf STOP steht. Die nicht erfolgte
Aktivierung der Airbags darf in diesen
Fällen nicht als Fehlfunktion des Systems
betrachtet werden.
112)Die Airbag-Leuchte
zeigt den
Zustand der Schutzvorrichtung des
Beifahrers. Bei ausgeschalteter
Kontrollleuchte ist der Schutz des
Beifahrers aktiviert. Über das Menü ist eine
Deaktivierung möglich und in dem Fall
leuchtet die Kontrollleuchte auf. Beim
Einschalten des Fahrzeugmotors
(Zündschlüssel auf MAR), leuchtet die
Leuchte ca. 8 Sekunden lang, wenn nach
dem vorherigen Abschalten des Motors
mindestens 5 Sekunden verstrichen sind.
Sollte die Leuchte nicht unter diesen
Bedingungen aufleuchten, das Fiat-
Kundendienstnetz aufsuchen. Wird der
Fahrzeugmotor nach einem Abstellen vor
dem Verstreichen von 5 Sekunden wieder
eingeschaltet, kann es vorkommen, dass
die Leuchte aus bleibt. Um den
einwandfreien Betrieb der Leuchte
sicherzustellen, den Fahrzeugmotor
abstellen und erst nach mindestens 5
Sekunden wieder einschalten. Während
der ersten 8 Sekunden bezeugt die
eingeschalteten Leuchte nicht die effektive
Schutzfunktion der Beifahrerairbags,
sondern nur den korrekten Betrieb der
Leuchte. Je nach Fahrzeugzustand könnte
die Kontrollleuchte mit unterschiedlicher
Intensität leuchten. Die Intensität könnte
sich auch während des Drehens des
Zündschlüssels ändern.(Auch in den Märkten, wo keine
Deaktivierungsmöglichkeit der
Schutzfunktion der Beifahrerairbags
vorgesehen ist, wird die Leuchte einem
Test unterzogen. Die Leuchte leuchtet
weniger als eine Sekunde lang, wenn der
Schlüssel auf MAR gedreht wird, und geht
dann gleich wieder aus.)
113)Das Auslösen des Frontairbags ist für
Aufprallstärken vorgesehen, die diejenigen
der Gurtstraffer übersteigen. Bei Stößen,
die zwischen den beiden
Betätigungsgrenzen liegen, ist es deshalb
normal, wenn nur die Gurtstraffer in Aktion
treten.
114)Der Airbag ersetzt nicht die
Sicherheitsgurte, sondern verstärkt deren
Wirkung. Außerdem werden die Insassen,
da die Frontairbags bei einem frontalen
Aufprall mit niedriger Geschwindigkeit,
seitlichem Aufprall, Auffahrunfällen oder
Umkippen nicht ausgelöst werden, nur
durch die Sicherheitsgurte geschützt, die
deshalb immer angelegt werden müssen.
115)Wenn die "rote“
Kontrollleuchte
nicht einige Sekunden lang leuchtet wenn
der Schlüssel auf MAR gedreht wird,
kann es sein, dass eine Störung an der
"roten" Kontrollleuchte vorhanden ist.
In diesem Fall beginnt die Kontrollleuchte
nach einigen Sekunden zu blinken.
Wenden Sie sich vor der Weiterfahrt an den
Fiat-Kundendienst und lassen Sie die
Anlage sofort kontrollieren.
101

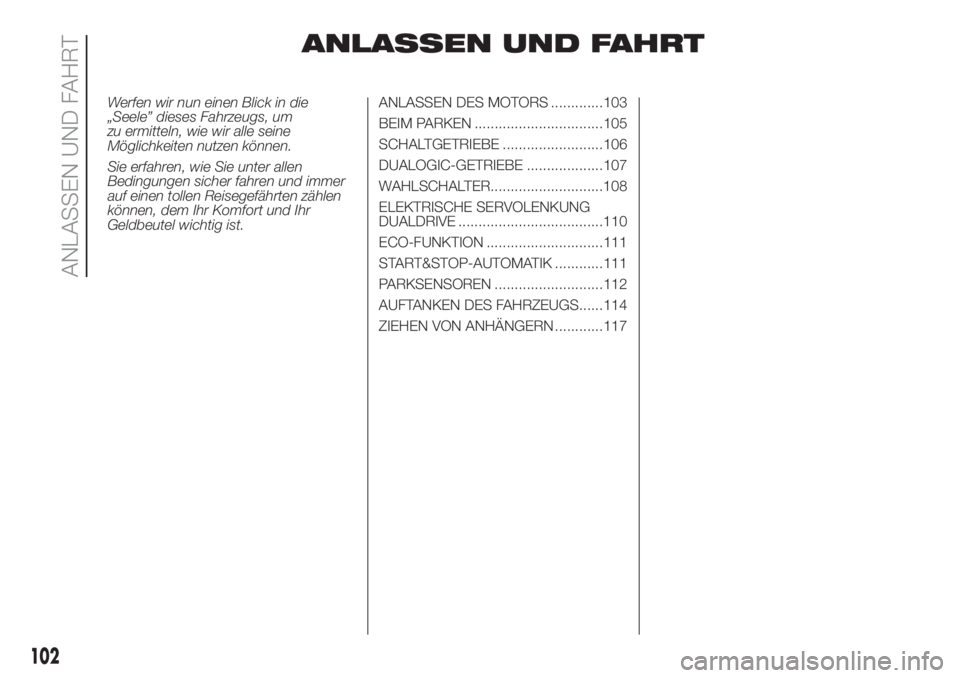

ANLASSEN UND FAHRT
Werfen wir nun einen Blick in die
„Seele” dieses Fahrzeugs, um
zu ermitteln, wie wir alle seine
Möglichkeiten nutzen können.
Sie erfahren, wie Sie unter allen
Bedingungen sicher fahren und immer
auf einen tollen Reisegefährten zählen
können, dem Ihr Komfort und Ihr
Geldbeutel wichtig ist.ANLASSEN DES MOTORS .............103
BEIM PARKEN ................................105
SCHALTGETRIEBE .........................106
DUALOGIC-GETRIEBE ...................107
WAHLSCHALTER............................108
ELEKTRISCHE SERVOLENKUNG
DUALDRIVE ....................................110
ECO-FUNKTION .............................111
START&STOP-AUTOMATIK ............111
PARKSENSOREN ...........................112
AUFTANKEN DES FAHRZEUGS......114
ZIEHEN VON ANHÄNGERN ............117
102
ANLASSEN UND FAHRT
