2018 FIAT PANDA Betriebsanleitung (in German)

KENNTNIS DES FAHRZEUGES
Beginnen Sie hier, sich mit Ihrem neuen
Fahrzeug vertraut zu machen.
Diese Betriebsanleitung erklärt auf ganz
einfache Art und Weise, wie alles
funktioniert und gebaut ist.
Aus diesem Grunde wird eine bequeme
Lektüre an Bord Ihres Autos empfohlen,
damit Sie alle erläuterten Schritte gleich
nachvollziehen können.ARMATURENBRETT ....................... 8
DIE SCHLÜSSEL ............................ 9
ANLASSVORRICHTUNG................. 10
DAS FIAT-CODE-SYSTEM............... 11
TÜREN............................................ 11
SITZE .............................................. 12
KOPFSTÜTZEN............................... 14
LENKRAD ....................................... 15
RÜCKSPIEGEL ............................... 16
AUSSENBELEUCHTUNG ............... 17
INNENBELEUCHTUNG ................... 19
SCHEIBENREINIGUNG ................... 20
KLIMAANLAGE ............................... 22
FENSTERHEBER ............................ 26
MOTORHAUBE............................... 26
KOFFERRAUM................................ 28
USB-PORT ..................................... 29
SMARTPHONE DOCKING .............. 30
AUSSTATTUNG MIT
LPG-ANLAGE ................................. 31
AUSSTATTUNG MIT
ERDGASANLAGE (NATURAL
POWER).......................................... 34
7

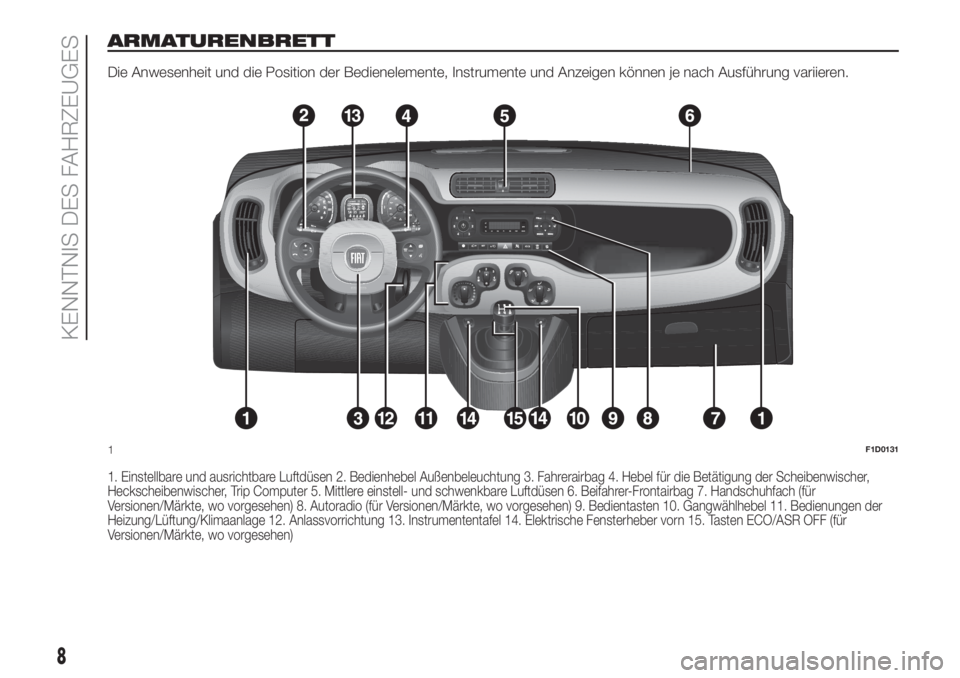

ARMATURENBRETT
Die Anwesenheit und die Position der Bedienelemente, Instrumente und Anzeigen können je nach Ausführung variieren.
1. Einstellbare und ausrichtbare Luftdüsen 2. Bedienhebel Außenbeleuchtung 3. Fahrerairbag 4. Hebel für die Betätigung der Scheibenwischer,
Heckscheibenwischer, Trip Computer 5. Mittlere einstell- und schwenkbare Luftdüsen 6. Beifahrer-Frontairbag 7. Handschuhfach (für
Versionen/Märkte, wo vorgesehen) 8. Autoradio (für Versionen/Märkte, wo vorgesehen) 9. Bedientasten 10. Gangwählhebel 11. Bedienungen der
Heizung/Lüftung/Klimaanlage 12. Anlassvorrichtung 13. Instrumententafel 14. Elektrische Fensterheber vorn 15. Tasten ECO/ASR OFF (für
Versionen/Märkte, wo vorgesehen)
1F1D0131
8
KENNTNIS DES FAHRZEUGES

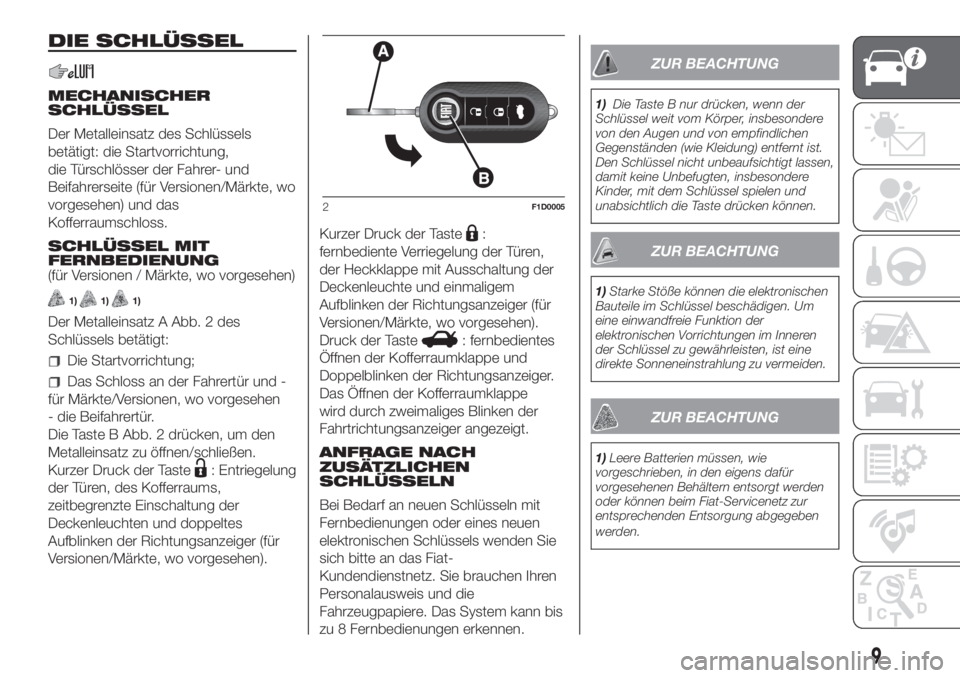

DIE SCHLÜSSEL
MECHANISCHER
SCHLÜSSEL
Der Metalleinsatz des Schlüssels
betätigt: die Startvorrichtung,
die Türschlösser der Fahrer- und
Beifahrerseite (für Versionen/Märkte, wo
vorgesehen) und das
Kofferraumschloss.
SCHLÜSSEL MIT
FERNBEDIENUNG
(für Versionen / Märkte, wo vorgesehen)
1)1)1)
Der Metalleinsatz A Abb. 2 des
Schlüssels betätigt:
Die Startvorrichtung;
Das Schloss an der Fahrertür und -
für Märkte/Versionen, wo vorgesehen
- die Beifahrertür.
Die Taste B Abb. 2 drücken, um den
Metalleinsatz zu öffnen/schließen.
Kurzer Druck der Taste
: Entriegelung
der Türen, des Kofferraums,
zeitbegrenzte Einschaltung der
Deckenleuchten und doppeltes
Aufblinken der Richtungsanzeiger (für
Versionen/Märkte, wo vorgesehen).Kurzer Druck der Taste
:
fernbediente Verriegelung der Türen,
der Heckklappe mit Ausschaltung der
Deckenleuchte und einmaligem
Aufblinken der Richtungsanzeiger (für
Versionen/Märkte, wo vorgesehen).
Druck der Taste
: fernbedientes
Öffnen der Kofferraumklappe und
Doppelblinken der Richtungsanzeiger.
Das Öffnen der Kofferraumklappe
wird durch zweimaliges Blinken der
Fahrtrichtungsanzeiger angezeigt.
ANFRAGE NACH
ZUSÄTZLICHEN
SCHLÜSSELN
Bei Bedarf an neuen Schlüsseln mit
Fernbedienungen oder eines neuen
elektronischen Schlüssels wenden Sie
sich bitte an das Fiat-
Kundendienstnetz. Sie brauchen Ihren
Personalausweis und die
Fahrzeugpapiere. Das System kann bis
zu 8 Fernbedienungen erkennen.
ZUR BEACHTUNG
1)Die Taste B nur drücken, wenn der
Schlüssel weit vom Körper, insbesondere
von den Augen und von empfindlichen
Gegenständen (wie Kleidung) entfernt ist.
Den Schlüssel nicht unbeaufsichtigt lassen,
damit keine Unbefugten, insbesondere
Kinder, mit dem Schlüssel spielen und
unabsichtlich die Taste drücken können.
ZUR BEACHTUNG
1)Starke Stöße können die elektronischen
Bauteile im Schlüssel beschädigen. Um
eine einwandfreie Funktion der
elektronischen Vorrichtungen im Inneren
der Schlüssel zu gewährleisten, ist eine
direkte Sonneneinstrahlung zu vermeiden.
ZUR BEACHTUNG
1)Leere Batterien müssen, wie
vorgeschrieben, in den eigens dafür
vorgesehenen Behältern entsorgt werden
oder können beim Fiat-Servicenetz zur
entsprechenden Entsorgung abgegeben
werden.
2F1D0005
9

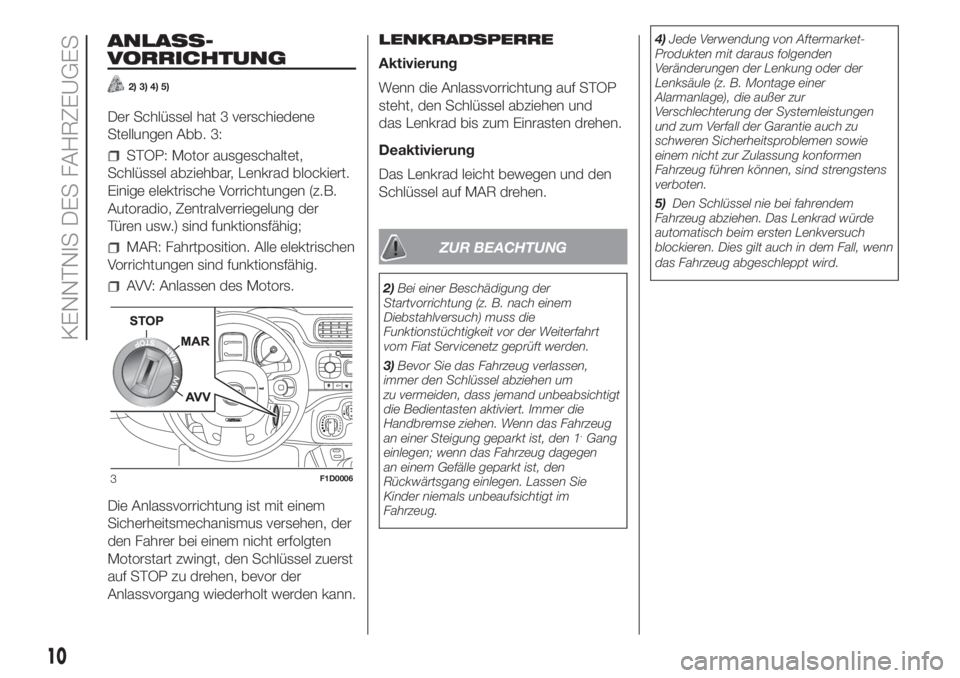

ANLASS-
VORRICHTUNG
2) 3) 4) 5)
Der Schlüssel hat 3 verschiedene
Stellungen Abb. 3:
STOP: Motor ausgeschaltet,
Schlüssel abziehbar, Lenkrad blockiert.
Einige elektrische Vorrichtungen (z.B.
Autoradio, Zentralverriegelung der
Türen usw.) sind funktionsfähig;
MAR: Fahrtposition. Alle elektrischen
Vorrichtungen sind funktionsfähig.
AVV: Anlassen des Motors.
Die Anlassvorrichtung ist mit einem
Sicherheitsmechanismus versehen, der
den Fahrer bei einem nicht erfolgten
Motorstart zwingt, den Schlüssel zuerst
auf STOP zu drehen, bevor der
Anlassvorgang wiederholt werden kann.LENKRADSPERRE
Aktivierung
Wenn die Anlassvorrichtung auf STOP
steht, den Schlüssel abziehen und
das Lenkrad bis zum Einrasten drehen.
Deaktivierung
Das Lenkrad leicht bewegen und den
Schlüssel auf MAR drehen.
ZUR BEACHTUNG
2)Bei einer Beschädigung der
Startvorrichtung (z. B. nach einem
Diebstahlversuch) muss die
Funktionstüchtigkeit vor der Weiterfahrt
vom Fiat Servicenetz geprüft werden.
3)Bevor Sie das Fahrzeug verlassen,
immer den Schlüssel abziehen um
zu vermeiden, dass jemand unbeabsichtigt
die Bedientasten aktiviert. Immer die
Handbremse ziehen. Wenn das Fahrzeug
an einer Steigung geparkt ist, den 1
.Gang
einlegen; wenn das Fahrzeug dagegen
an einem Gefälle geparkt ist, den
Rückwärtsgang einlegen. Lassen Sie
Kinder niemals unbeaufsichtigt im
Fahrzeug.4)Jede Verwendung von Aftermarket-
Produkten mit daraus folgenden
Veränderungen der Lenkung oder der
Lenksäule (z. B. Montage einer
Alarmanlage), die außer zur
Verschlechterung der Systemleistungen
und zum Verfall der Garantie auch zu
schweren Sicherheitsproblemen sowie
einem nicht zur Zulassung konformen
Fahrzeug führen können, sind strengstens
verboten.
5)Den Schlüssel nie bei fahrendem
Fahrzeug abziehen. Das Lenkrad würde
automatisch beim ersten Lenkversuch
blockieren. Dies gilt auch in dem Fall, wenn
das Fahrzeug abgeschleppt wird.
3F1D0006
10
KENNTNIS DES FAHRZEUGES

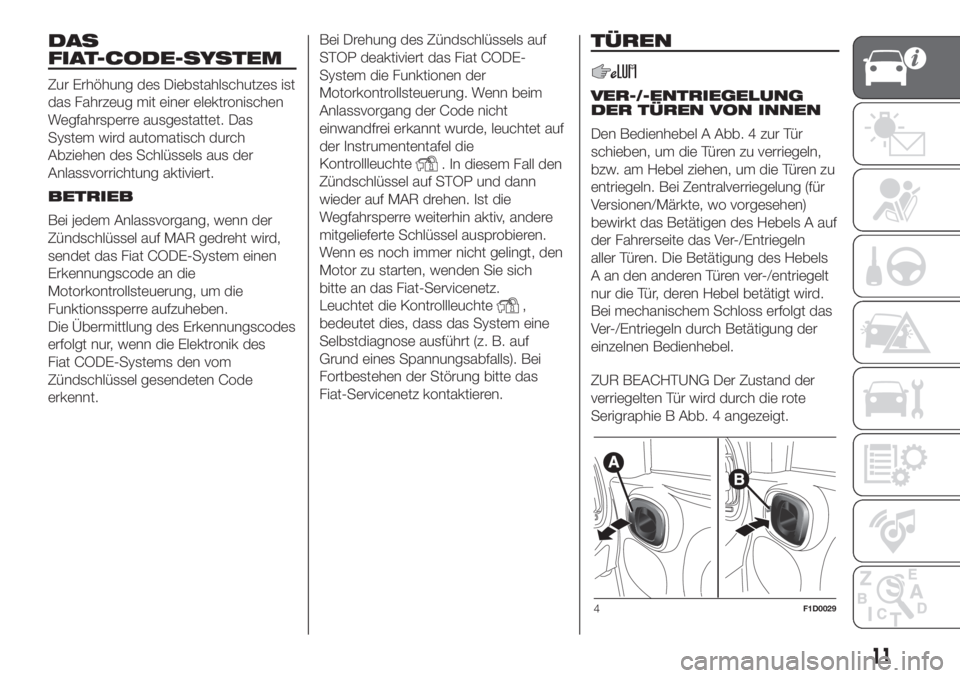

DAS
FIAT-CODE-SYSTEM
Zur Erhöhung des Diebstahlschutzes ist
das Fahrzeug mit einer elektronischen
Wegfahrsperre ausgestattet. Das
System wird automatisch durch
Abziehen des Schlüssels aus der
Anlassvorrichtung aktiviert.
BETRIEB
Bei jedem Anlassvorgang, wenn der
Zündschlüssel auf MAR gedreht wird,
sendet das Fiat CODE-System einen
Erkennungscode an die
Motorkontrollsteuerung, um die
Funktionssperre aufzuheben.
Die Übermittlung des Erkennungscodes
erfolgt nur, wenn die Elektronik des
Fiat CODE-Systems den vom
Zündschlüssel gesendeten Code
erkennt.Bei Drehung des Zündschlüssels auf
STOP deaktiviert das Fiat CODE-
System die Funktionen der
Motorkontrollsteuerung. Wenn beim
Anlassvorgang der Code nicht
einwandfrei erkannt wurde, leuchtet auf
der Instrumententafel die
Kontrollleuchte
. In diesem Fall den
Zündschlüssel auf STOP und dann
wieder auf MAR drehen. Ist die
Wegfahrsperre weiterhin aktiv, andere
mitgelieferte Schlüssel ausprobieren.
Wenn es noch immer nicht gelingt, den
Motor zu starten, wenden Sie sich
bitte an das Fiat-Servicenetz.
Leuchtet die Kontrollleuchte
,
bedeutet dies, dass das System eine
Selbstdiagnose ausführt (z. B. auf
Grund eines Spannungsabfalls). Bei
Fortbestehen der Störung bitte das
Fiat-Servicenetz kontaktieren.
TÜREN
VER-/-ENTRIEGELUNG
DER TÜREN VON INNEN
Den Bedienhebel A Abb. 4 zur Tür
schieben, um die Türen zu verriegeln,
bzw. am Hebel ziehen, um die Türen zu
entriegeln. Bei Zentralverriegelung (für
Versionen/Märkte, wo vorgesehen)
bewirkt das Betätigen des Hebels A auf
der Fahrerseite das Ver-/Entriegeln
aller Türen. Die Betätigung des Hebels
A an den anderen Türen ver-/entriegelt
nur die Tür, deren Hebel betätigt wird.
Bei mechanischem Schloss erfolgt das
Ver-/Entriegeln durch Betätigung der
einzelnen Bedienhebel.
ZUR BEACHTUNG Der Zustand der
verriegelten Tür wird durch die rote
Serigraphie B Abb. 4 angezeigt.
4F1D0029
11

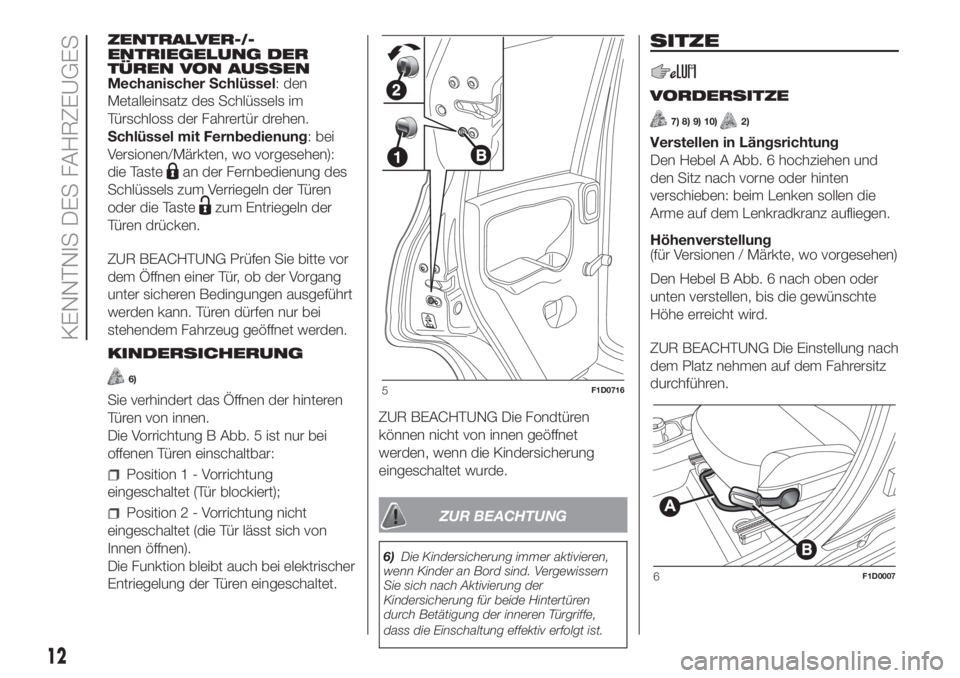

ZENTRALVER-/-
ENTRIEGELUNG DER
TÜREN VON AUSSEN
Mechanischer Schlüssel: den
Metalleinsatz des Schlüssels im
Türschloss der Fahrertür drehen.
Schlüssel mit Fernbedienung: bei
Versionen/Märkten, wo vorgesehen):
die Taste
an der Fernbedienung des
Schlüssels zum Verriegeln der Türen
oder die Taste
zum Entriegeln der
Türen drücken.
ZUR BEACHTUNG Prüfen Sie bitte vor
dem Öffnen einer Tür, ob der Vorgang
unter sicheren Bedingungen ausgeführt
werden kann. Türen dürfen nur bei
stehendem Fahrzeug geöffnet werden.
KINDERSICHERUNG
6)
Sie verhindert das Öffnen der hinteren
Türen von innen.
Die Vorrichtung B Abb. 5 ist nur bei
offenen Türen einschaltbar:
Position1-Vorrichtung
eingeschaltet (Tür blockiert);
Position2-Vorrichtung nicht
eingeschaltet (die Tür lässt sich von
Innen öffnen).
Die Funktion bleibt auch bei elektrischer
Entriegelung der Türen eingeschaltet.ZUR BEACHTUNG Die Fondtüren
können nicht von innen geöffnet
werden, wenn die Kindersicherung
eingeschaltet wurde.ZUR BEACHTUNG
6)Die Kindersicherung immer aktivieren,
wenn Kinder an Bord sind. Vergewissern
Sie sich nach Aktivierung der
Kindersicherung für beide Hintertüren
durch Betätigung der inneren Türgriffe,
dass die Einschaltung effektiv erfolgt ist.
SITZE
VORDERSITZE
7) 8) 9) 10)2)
Verstellen in Längsrichtung
Den Hebel A Abb. 6 hochziehen und
den Sitz nach vorne oder hinten
verschieben: beim Lenken sollen die
Arme auf dem Lenkradkranz aufliegen.
Höhenverstellung
(für Versionen / Märkte, wo vorgesehen)
Den Hebel B Abb. 6 nach oben oder
unten verstellen, bis die gewünschte
Höhe erreicht wird.
ZUR BEACHTUNG Die Einstellung nach
dem Platz nehmen auf dem Fahrersitz
durchführen.
5F1D0716
6F1D0007
12
KENNTNIS DES FAHRZEUGES

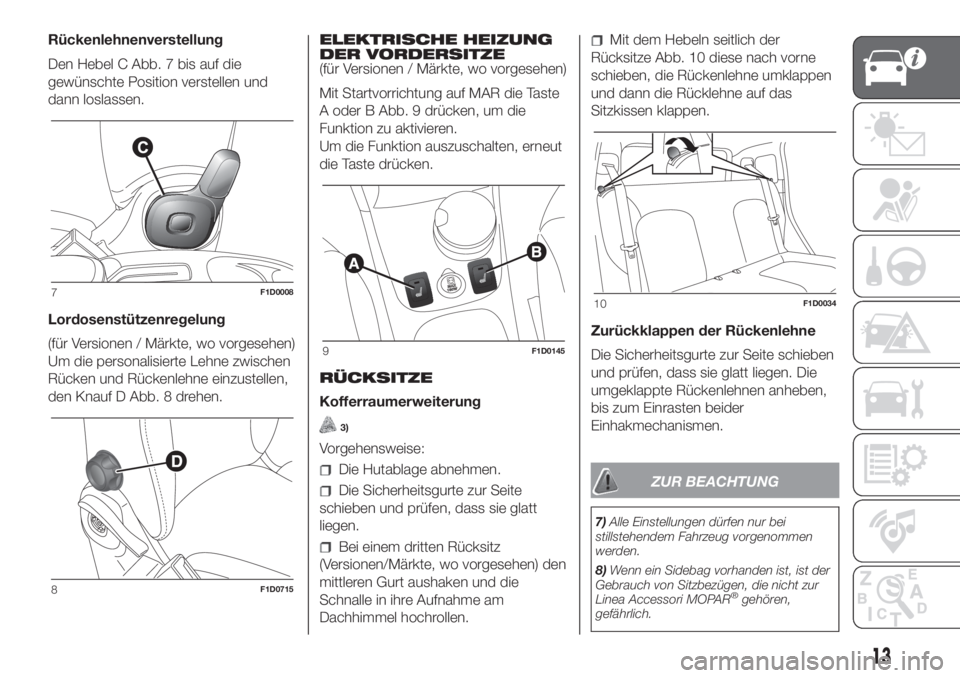

Rückenlehnenverstellung
Den Hebel C Abb. 7 bis auf die
gewünschte Position verstellen und
dann loslassen.
Lordosenstützenregelung
(für Versionen / Märkte, wo vorgesehen)
Um die personalisierte Lehne zwischen
Rücken und Rückenlehne einzustellen,
den Knauf D Abb. 8 drehen.ELEKTRISCHE HEIZUNG
DER VORDERSITZE
(für Versionen / Märkte, wo vorgesehen)
Mit Startvorrichtung auf MAR die Taste
A oder B Abb. 9 drücken, um die
Funktion zu aktivieren.
Um die Funktion auszuschalten, erneut
die Taste drücken.
RÜCKSITZE
Kofferraumerweiterung
3)
Vorgehensweise:
Die Hutablage abnehmen.
Die Sicherheitsgurte zur Seite
schieben und prüfen, dass sie glatt
liegen.
Bei einem dritten Rücksitz
(Versionen/Märkte, wo vorgesehen) den
mittleren Gurt aushaken und die
Schnalle in ihre Aufnahme am
Dachhimmel hochrollen.
Mit dem Hebeln seitlich der
Rücksitze Abb. 10 diese nach vorne
schieben, die Rückenlehne umklappen
und dann die Rücklehne auf das
Sitzkissen klappen.
Zurückklappen der Rückenlehne
Die Sicherheitsgurte zur Seite schieben
und prüfen, dass sie glatt liegen. Die
umgeklappte Rückenlehnen anheben,
bis zum Einrasten beider
Einhakmechanismen.
ZUR BEACHTUNG
7)Alle Einstellungen dürfen nur bei
stillstehendem Fahrzeug vorgenommen
werden.
8)Wenn ein Sidebag vorhanden ist, ist der
Gebrauch von Sitzbezügen, die nicht zur
Linea Accessori MOPAR
®gehören,
gefährlich.
7F1D0008
8F1D0715
9F1D0145
10F1D0034
13

9)Prüfen Sie nach dem Loslassen des
Einstellhebels immer, ob der Sitz in den
Führungen arretiert ist, indem Sie
versuchen, ihn nach vorn und hinten zu
schieben. Die nicht erfolgte Blockierung
kann eine unerwartete Verschiebung des
Sitzes auslösen und somit einen Verlust der
Fahrzeugkontrolle verursachen.
10)Befinden sich auf den Rücksitzen
Passagiere, alle potentiell gefährlichen
Gegenstände aus dieser Tasche entfernen,
die bei einem Unfall eine zusätzliche Gefahr
darstellen könnten.
ZUR BEACHTUNG
2)Die Stoffbezüge der Sitze sind so
ausgelegt, dass sie bei normalem
Gebrauch eine lange Lebensdauer haben.
Trotzdem sind Reibungen zu vermeiden,
die über das normale Maß und/oder
längere Zeiträume gehen, und durch
Verzierungen an Kleidungsstücken
(Metallschnallen, Nieten,
Klettbefestigungen oder Ähnliches)
verursacht werden. Wenn diese örtlich
begrenzt und unter hohem Druck auf die
Gewebe einwirken, kann es zum Reißen
von Fäden und einer damit verbundenen
Beschädigung des Futters kommen.
3)Vor dem Kippen der Rückenlehne alle
sich eventuell auf dem Sitz befindlichen
Gegenstände entfernen.

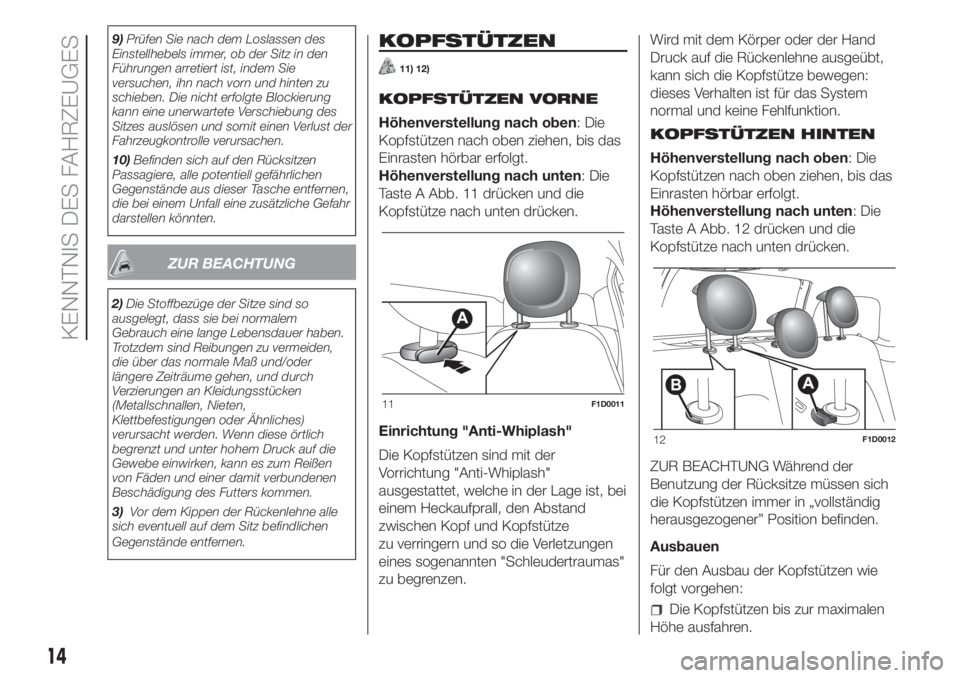

KOPFSTÜTZEN
11) 12)
KOPFSTÜTZEN VORNE
Höhenverstellung nach oben: Die
Kopfstützen nach oben ziehen, bis das
Einrasten hörbar erfolgt.
Höhenverstellung nach unten: Die
Taste A Abb. 11 drücken und die
Kopfstütze nach unten drücken.
Einrichtung "Anti-Whiplash"
Die Kopfstützen sind mit der
Vorrichtung "Anti-Whiplash"
ausgestattet, welche in der Lage ist, bei
einem Heckaufprall, den Abstand
zwischen Kopf und Kopfstütze
zu verringern und so die Verletzungen
eines sogenannten "Schleudertraumas"
zu begrenzen.Wird mit dem Körper oder der Hand
Druck auf die Rückenlehne ausgeübt,
kann sich die Kopfstütze bewegen:
dieses Verhalten ist für das System
normal und keine Fehlfunktion.
KOPFSTÜTZEN HINTEN
Höhenverstellung nach oben: Die
Kopfstützen nach oben ziehen, bis das
Einrasten hörbar erfolgt.
Höhenverstellung nach unten: Die
Taste A Abb. 12 drücken und die
Kopfstütze nach unten drücken.
ZUR BEACHTUNG Während der
Benutzung der Rücksitze müssen sich
die Kopfstützen immer in „vollständig
herausgezogener” Position befinden.
Ausbauen
Für den Ausbau der Kopfstützen wie
folgt vorgehen:
Die Kopfstützen bis zur maximalen
Höhe ausfahren.
11F1D0011
12F1D0012
14
KENNTNIS DES FAHRZEUGES
