Die Nummerierung zur Kennzeichnung
des elektrischen Bestandteils, das
jeder Sicherung entspricht, ist auf der
Rückseite des Deckels sichtbar. Nach
dem Austausch der Sicherung prüfen,
dass der Deckel B des
Sicherungskastens gut geschlossen
wurde.
VERTEILER AM
ARMATURENBRETT
Das Steuergerät Abb. 112 befindet sich
auf der linken Seite der Lenksäule und
die Sicherungen sind von der Unterseite
des Armaturenbretts frei zugänglich.
112F1D0093
127

VERTEILER IM MOTORRAUM
Abb. 111
VERBRAUCHER SICHERUNG AMPERE
Knoten Body Computer F01 60
Innenraumlüfter F08 40
Nebelscheinwerfer F09 15
HupenF10 15
FernlichtF14 15
Beheizbare Windschutzscheibe F15 70
Kompressor des Klimageräts F19 7,5
Vordere Stromsteckdose (mit oder ohne Zigarettenanzünder) F20 15
Kraftstoffpumpe F21 15
Kurbelwellenentlüftung (Blow-by) F30 5
+15
(*) RückfahrlichtF87 5
Spiegelheizung F88 7,5
Heckscheibenheizung F89 30
Sensor für den Batterieladezustand F90 5
(*)+15 = Pluspol unter Schlüssel
128
IM NOTFALL

VERTEILER AM ARMATURENBRETT
Abb. 112
VERBRAUCHER SICHERUNG AMPERE
+15(*) LeuchtweitenreglerF13 5
+15
(*) Zündschlossgebundene Schaltung, beim Anlassen
ausgeschlossenF31 5
+30
(**)F36 10
+15
(*) Schalter am Bremspedal (NA)F37 7,5
Zentralverriegelung der Türen F38 20
Zweirichtungspumpe der Scheibenwaschanlage F43 20
Fensterheber vorne (Fahrerseite) F47 20
Fensterheber vorne (Beifahrerseite) F48 20
+15
(*)F49 7,5
+15
(*)F50 7,5
+15
(*)F51 5
+30
(**)F53 7,5
(*)+15 = Pluspol unter Schlüssel
(**)+30 = direkter Pluspol an der Batterie (nicht unter Schlüssel)
129

ZUR BEACHTUNG
137)Sollte die Sicherung erneut
durchbrennen, wenden Sie sich bitte an
das Fiat-Servicenetz.
138)Eine defekte Sicherung darf niemals
durch Metalldrähte oder andere Materialien
ersetzt werden.
139)Die Sicherung darf niemals durch
eine neue mit höherer Stromstärke ersetzt
werden. BRANDGEFAHR.
140)Wenn eine Hauptsicherung
(MEGA-FUSE, MIDI-FUSE, MAXI-FUSE)
durchgebrannt ist, wenden Sie sich bitte an
das Fiat-Servicenetz.
141)Vor dem Austausch einer Sicherung
prüfen, ob der Schlüssel von der
Startvorrichtung abgezogen und / oder alle
Abnehmer ausgeschaltet bzw. deaktiviert
wurden.
142)Wenn eine Hauptsicherung zum
Schutz der Sicherheitssysteme
(Airbagsystem, Bremssystem), der
Triebwerkssysteme (Motorsystem,
Getriebesystem) oder des Lenksystems
ausgelöst wird, wenden Sie sich bitte
an das Fiat-Servicenetz.
ZUR BEACHTUNG
52)Wenn eine Reinigung des
Motorraumes erforderlich ist, ist darauf zu
achten, den Wasserstrahl nicht direkt
auf das Steuergehäuse im Motorraum und
auf die Scheibenwischermotoren zu
richten.
RADWECHSEL
143) 144) 145) 146) 147) 148)
WAGENHEBER
Bitte Folgendes beachten:
Der Wagenheber wiegt 1,76 kg;
Der Wagenheber bedarf keiner
Einstellung;
Der Wagenheber kann nicht repariert
werden: im Schadensfall muss er
durch einen anderen, originalen
Wagenheber ersetzt werden.
Es darf kein Werkzeug außer der
Handkurbel am Wagenheber montiert
werden.
Wartung des Wagenhebers
Darauf achten, dass sich an der
„Schnecke” kein Schmutz ansammelt;
Die „Schnecke” muss immer
geschmiert sein;
Keine Änderungen am Wagenheber
vornehmen.
Bedingungen, unter denen der
Wagenheber nicht benutzt werden
sollte
Temperaturen unter -40 °C
auf sandigem oder schlammigem
Untergrund
auf unebenem Boden
130
IM NOTFALL

auf Straßen mit starkem Gefälle
extreme Witterungsbedingungen:
Gewitter, Zyklon, Schneesturm, Sturm
usw.
Reparaturen bei direktem Kontakt
mit dem Motor oder unter dem
Fahrzeug
Auf Schiffen.
VORGEHEN BEI EINEM
RADWECHSEL
Vorgehensweise:
Das Fahrzeug in einer Position
anhalten, die keine Gefahr für
den Verkehr darstellt und das sichere
Wechseln des Rades ermöglicht. Der
Boden muss möglichst eben und
ausreichend kompakt sein;
Den Motor abstellen, die
Handbremse anziehen und den 1.
Gang oder den Rückwärtsgang
einrücken. Vor dem Aussteigen aus
dem Fahrzeug die Warnweste anziehen
(gesetzlich vorgeschrieben).
den Kofferraum öffnen und die
Bodenverkleidung A Abb. 113
anheben;
Mit dem Schlüssel A Abb. 114,
welcher im Werkzeugkasten
untergebracht ist, die
Blockiervorrichtung losschrauben, den
Werkzeugkasten B herausnehmen
und in der Nähe des zu wechselnden
Rades abstellen. Das Notrad C
herausnehmen. Bei den Versionen
Panda VAN und Panda 4x4 können
sich der Wagenheber und die
Werkzeuge unter dem Beifahrersitz
befinden.
Mit dem Schlüssel A Abb. 115 den
Bolzen um ca. 1 Umdrehung lösen.
Den Wagenheber unter das
Fahrzeug in der Nähe des zu
ersetzenden Rades stellen.
Die Vorrichtung A Abb. 116 so
betätigen, dass der Wagenheber flach
liegt, bis der obere Teil B Abb. 117
korrekt unter dem Längsträger C
positioniert werden kann (bei
der Markierung
am Längsträger).
113F1D0723
AB
C
114F1D0073
115F1D0074
116F1D0075
131

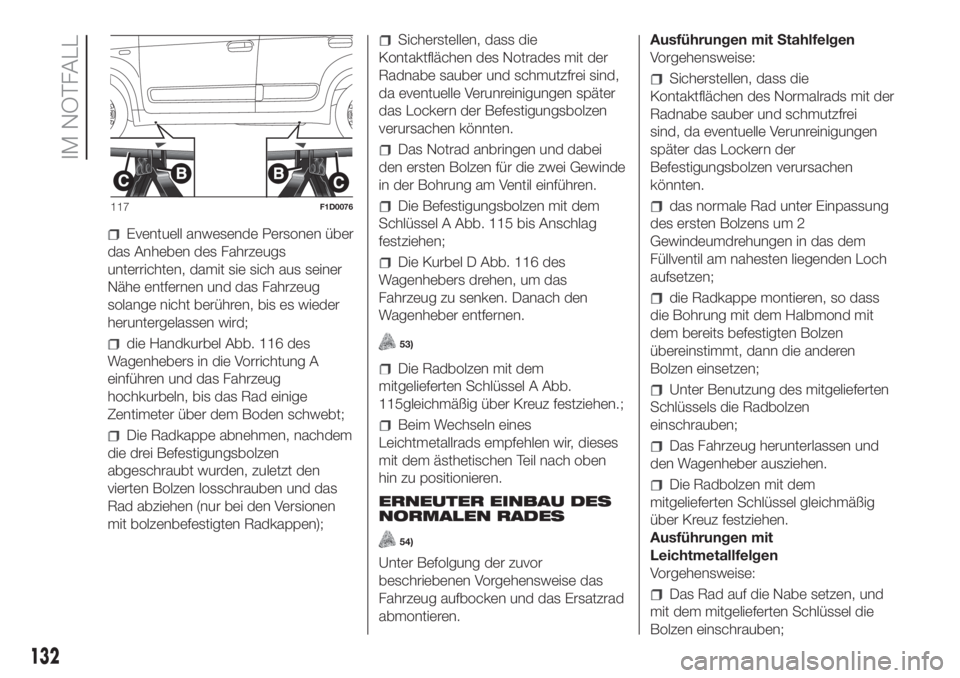

Eventuell anwesende Personen über
das Anheben des Fahrzeugs
unterrichten, damit sie sich aus seiner
Nähe entfernen und das Fahrzeug
solange nicht berühren, bis es wieder
heruntergelassen wird;
die Handkurbel Abb. 116 des
Wagenhebers in die Vorrichtung A
einführen und das Fahrzeug
hochkurbeln, bis das Rad einige
Zentimeter über dem Boden schwebt;
Die Radkappe abnehmen, nachdem
die drei Befestigungsbolzen
abgeschraubt wurden, zuletzt den
vierten Bolzen losschrauben und das
Rad abziehen (nur bei den Versionen
mit bolzenbefestigten Radkappen);
Sicherstellen, dass die
Kontaktflächen des Notrades mit der
Radnabe sauber und schmutzfrei sind,
da eventuelle Verunreinigungen später
das Lockern der Befestigungsbolzen
verursachen könnten.
Das Notrad anbringen und dabei
den ersten Bolzen für die zwei Gewinde
in der Bohrung am Ventil einführen.
Die Befestigungsbolzen mit dem
Schlüssel A Abb. 115 bis Anschlag
festziehen;
Die Kurbel D Abb. 116 des
Wagenhebers drehen, um das
Fahrzeug zu senken. Danach den
Wagenheber entfernen.
53)
Die Radbolzen mit dem
mitgelieferten Schlüssel A Abb.
115gleichmäßig über Kreuz festziehen.;
Beim Wechseln eines
Leichtmetallrads empfehlen wir, dieses
mit dem ästhetischen Teil nach oben
hin zu positionieren.
ERNEUTER EINBAU DES
NORMALEN RADES
54)
Unter Befolgung der zuvor
beschriebenen Vorgehensweise das
Fahrzeug aufbocken und das Ersatzrad
abmontieren.Ausführungen mit Stahlfelgen
Vorgehensweise:
Sicherstellen, dass die
Kontaktflächen des Normalrads mit der
Radnabe sauber und schmutzfrei
sind, da eventuelle Verunreinigungen
später das Lockern der
Befestigungsbolzen verursachen
könnten.
das normale Rad unter Einpassung
des ersten Bolzens um 2
Gewindeumdrehungen in das dem
Füllventil am nahesten liegenden Loch
aufsetzen;
die Radkappe montieren, so dass
die Bohrung mit dem Halbmond mit
dem bereits befestigten Bolzen
übereinstimmt, dann die anderen
Bolzen einsetzen;
Unter Benutzung des mitgelieferten
Schlüssels die Radbolzen
einschrauben;
Das Fahrzeug herunterlassen und
den Wagenheber ausziehen.
Die Radbolzen mit dem
mitgelieferten Schlüssel gleichmäßig
über Kreuz festziehen.
Ausführungen mit
Leichtmetallfelgen
Vorgehensweise:
Das Rad auf die Nabe setzen, und
mit dem mitgelieferten Schlüssel die
Bolzen einschrauben;
117F1D0076
132
IM NOTFALL

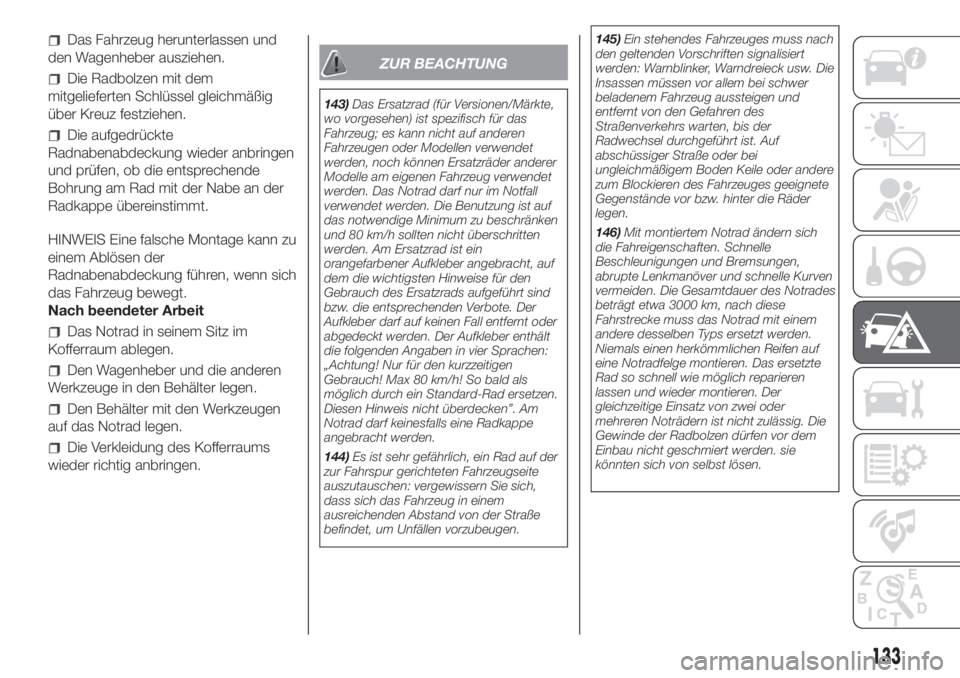

Das Fahrzeug herunterlassen und
den Wagenheber ausziehen.
Die Radbolzen mit dem
mitgelieferten Schlüssel gleichmäßig
über Kreuz festziehen.
Die aufgedrückte
Radnabenabdeckung wieder anbringen
und prüfen, ob die entsprechende
Bohrung am Rad mit der Nabe an der
Radkappe übereinstimmt.
HINWEIS Eine falsche Montage kann zu
einem Ablösen der
Radnabenabdeckung führen, wenn sich
das Fahrzeug bewegt.
Nach beendeter Arbeit
Das Notrad in seinem Sitz im
Kofferraum ablegen.
Den Wagenheber und die anderen
Werkzeuge in den Behälter legen.
Den Behälter mit den Werkzeugen
auf das Notrad legen.
Die Verkleidung des Kofferraums
wieder richtig anbringen.
ZUR BEACHTUNG
143)Das Ersatzrad (für Versionen/Märkte,
wo vorgesehen) ist spezifisch für das
Fahrzeug; es kann nicht auf anderen
Fahrzeugen oder Modellen verwendet
werden, noch können Ersatzräder anderer
Modelle am eigenen Fahrzeug verwendet
werden. Das Notrad darf nur im Notfall
verwendet werden. Die Benutzung ist auf
das notwendige Minimum zu beschränken
und 80 km/h sollten nicht überschritten
werden. Am Ersatzrad ist ein
orangefarbener Aufkleber angebracht, auf
dem die wichtigsten Hinweise für den
Gebrauch des Ersatzrads aufgeführt sind
bzw. die entsprechenden Verbote. Der
Aufkleber darf auf keinen Fall entfernt oder
abgedeckt werden. Der Aufkleber enthält
die folgenden Angaben in vier Sprachen:
„Achtung! Nur für den kurzzeitigen
Gebrauch! Max 80 km/h! So bald als
möglich durch ein Standard-Rad ersetzen.
Diesen Hinweis nicht überdecken”. Am
Notrad darf keinesfalls eine Radkappe
angebracht werden.
144)Es ist sehr gefährlich, ein Rad auf der
zur Fahrspur gerichteten Fahrzeugseite
auszutauschen: vergewissern Sie sich,
dass sich das Fahrzeug in einem
ausreichenden Abstand von der Straße
befindet, um Unfällen vorzubeugen.145)Ein stehendes Fahrzeuges muss nach
den geltenden Vorschriften signalisiert
werden: Warnblinker, Warndreieck usw. Die
Insassen müssen vor allem bei schwer
beladenem Fahrzeug aussteigen und
entfernt von den Gefahren des
Straßenverkehrs warten, bis der
Radwechsel durchgeführt ist. Auf
abschüssiger Straße oder bei
ungleichmäßigem Boden Keile oder andere
zum Blockieren des Fahrzeuges geeignete
Gegenstände vor bzw. hinter die Räder
legen.
146)Mit montiertem Notrad ändern sich
die Fahreigenschaften. Schnelle
Beschleunigungen und Bremsungen,
abrupte Lenkmanöver und schnelle Kurven
vermeiden. Die Gesamtdauer des Notrades
beträgt etwa 3000 km, nach diese
Fahrstrecke muss das Notrad mit einem
andere desselben Typs ersetzt werden.
Niemals einen herkömmlichen Reifen auf
eine Notradfelge montieren. Das ersetzte
Rad so schnell wie möglich reparieren
lassen und wieder montieren. Der
gleichzeitige Einsatz von zwei oder
mehreren Noträdern ist nicht zulässig. Die
Gewinde der Radbolzen dürfen vor dem
Einbau nicht geschmiert werden. sie
könnten sich von selbst lösen.
133

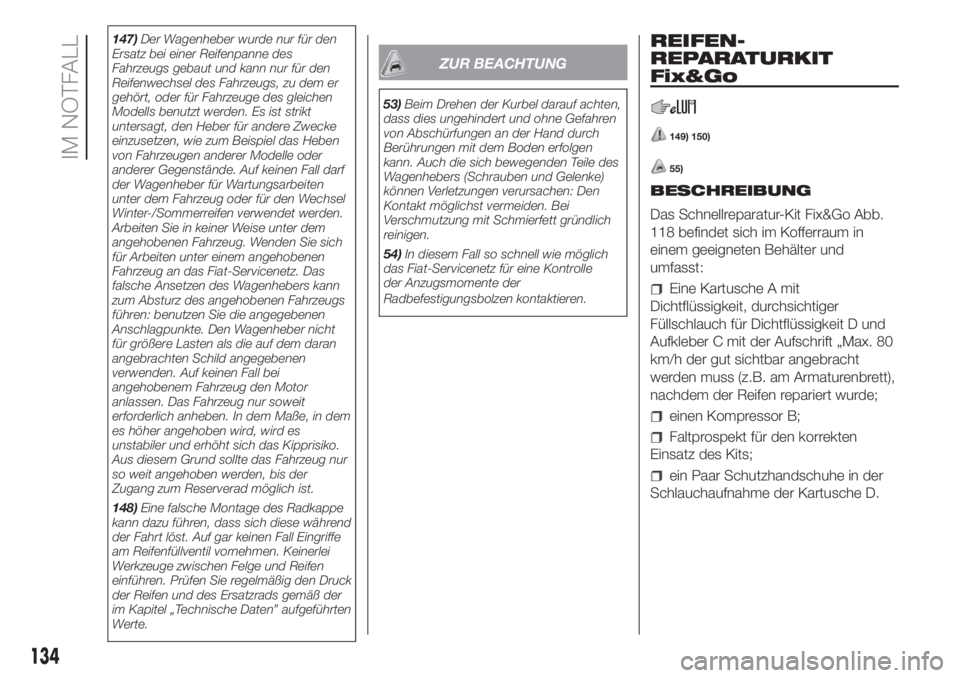

147)Der Wagenheber wurde nur für den
Ersatz bei einer Reifenpanne des
Fahrzeugs gebaut und kann nur für den
Reifenwechsel des Fahrzeugs, zu dem er
gehört, oder für Fahrzeuge des gleichen
Modells benutzt werden. Es ist strikt
untersagt, den Heber für andere Zwecke
einzusetzen, wie zum Beispiel das Heben
von Fahrzeugen anderer Modelle oder
anderer Gegenstände. Auf keinen Fall darf
der Wagenheber für Wartungsarbeiten
unter dem Fahrzeug oder für den Wechsel
Winter-/Sommerreifen verwendet werden.
Arbeiten Sie in keiner Weise unter dem
angehobenen Fahrzeug. Wenden Sie sich
für Arbeiten unter einem angehobenen
Fahrzeug an das Fiat-Servicenetz. Das
falsche Ansetzen des Wagenhebers kann
zum Absturz des angehobenen Fahrzeugs
führen: benutzen Sie die angegebenen
Anschlagpunkte. Den Wagenheber nicht
für größere Lasten als die auf dem daran
angebrachten Schild angegebenen
verwenden. Auf keinen Fall bei
angehobenem Fahrzeug den Motor
anlassen. Das Fahrzeug nur soweit
erforderlich anheben. In dem Maße, in dem
es höher angehoben wird, wird es
unstabiler und erhöht sich das Kipprisiko.
Aus diesem Grund sollte das Fahrzeug nur
so weit angehoben werden, bis der
Zugang zum Reserverad möglich ist.
148)Eine falsche Montage des Radkappe
kann dazu führen, dass sich diese während
der Fahrt löst. Auf gar keinen Fall Eingriffe
am Reifenfüllventil vornehmen. Keinerlei
Werkzeuge zwischen Felge und Reifen
einführen. Prüfen Sie regelmäßig den Druck
der Reifen und des Ersatzrads gemäß der
im Kapitel „Technische Daten” aufgeführten
Werte.
ZUR BEACHTUNG
53)Beim Drehen der Kurbel darauf achten,
dass dies ungehindert und ohne Gefahren
von Abschürfungen an der Hand durch
Berührungen mit dem Boden erfolgen
kann. Auch die sich bewegenden Teile des
Wagenhebers (Schrauben und Gelenke)
können Verletzungen verursachen: Den
Kontakt möglichst vermeiden. Bei
Verschmutzung mit Schmierfett gründlich
reinigen.
54)In diesem Fall so schnell wie möglich
das Fiat-Servicenetz für eine Kontrolle
der Anzugsmomente der
Radbefestigungsbolzen kontaktieren.
REIFEN-
REPARATURKIT
Fix&Go
149) 150)
55)
BESCHREIBUNG
Das Schnellreparatur-Kit Fix&Go Abb.
118 befindet sich im Kofferraum in
einem geeigneten Behälter und
umfasst:
Eine Kartusche A mit
Dichtflüssigkeit, durchsichtiger
Füllschlauch für Dichtflüssigkeit D und
Aufkleber C mit der Aufschrift „Max. 80
km/h der gut sichtbar angebracht
werden muss (z.B. am Armaturenbrett),
nachdem der Reifen repariert wurde;
einen Kompressor B;
Faltprospekt für den korrekten
Einsatz des Kits;
ein Paar Schutzhandschuhe in der
Schlauchaufnahme der Kartusche D.
134
IM NOTFALL
