2018 FIAT PANDA Betriebsanleitung (in German)

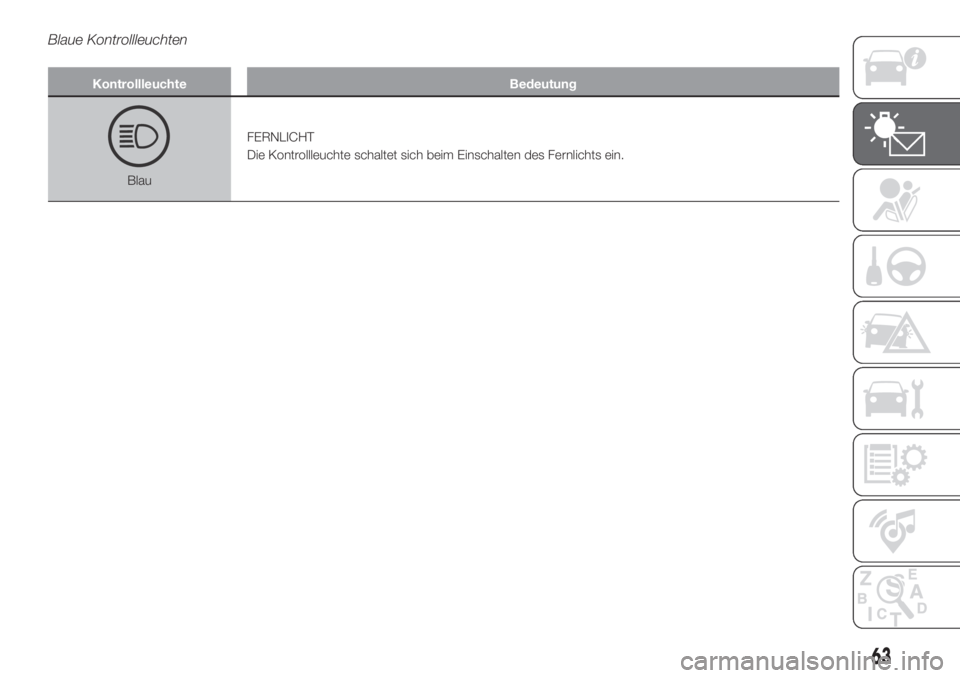

Blaue Kontrollleuchten
Kontrollleuchte Bedeutung
BlauFERNLICHT
Die Kontrollleuchte schaltet sich beim Einschalten des Fernlichts ein.
63

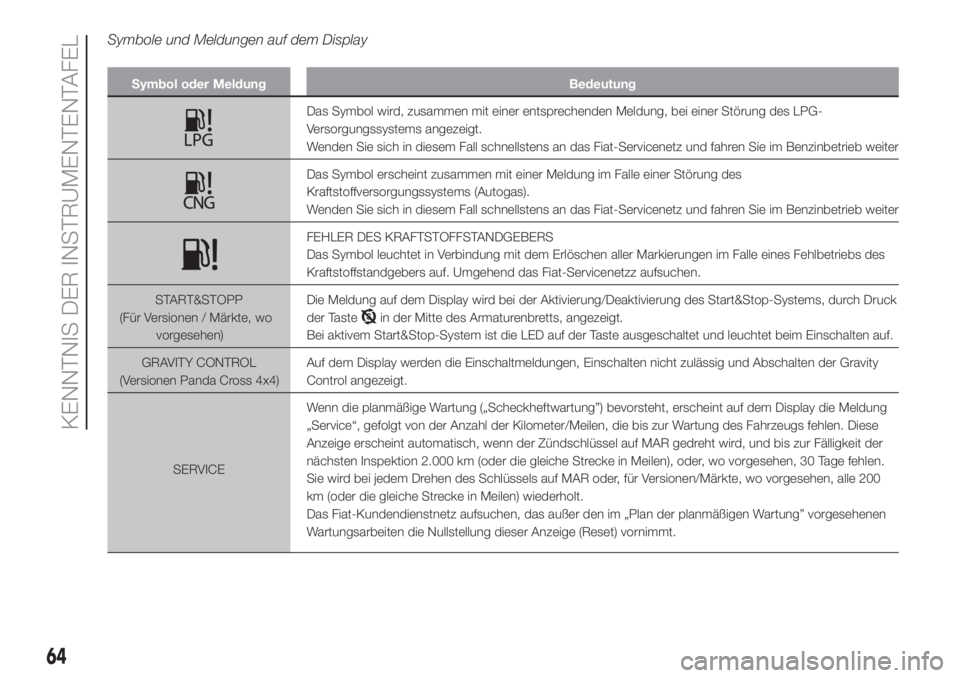

Symbole und Meldungen auf dem Display
Symbol oder Meldung Bedeutung
Das Symbol wird, zusammen mit einer entsprechenden Meldung, bei einer Störung des LPG-
Versorgungssystems angezeigt.
Wenden Sie sich in diesem Fall schnellstens an das Fiat-Servicenetz und fahren Sie im Benzinbetrieb weiter
Das Symbol erscheint zusammen mit einer Meldung im Falle einer Störung des
Kraftstoffversorgungssystems (Autogas).
Wenden Sie sich in diesem Fall schnellstens an das Fiat-Servicenetz und fahren Sie im Benzinbetrieb weiter
FEHLER DES KRAFTSTOFFSTANDGEBERS
Das Symbol leuchtet in Verbindung mit dem Erlöschen aller Markierungen im Falle eines Fehlbetriebs des
Kraftstoffstandgebers auf. Umgehend das Fiat-Servicenetzz aufsuchen.
START&STOPP
(Für Versionen / Märkte, wo
vorgesehen)Die Meldung auf dem Display wird bei der Aktivierung/Deaktivierung des Start&Stop-Systems, durch Druck
der Taste
in der Mitte des Armaturenbretts, angezeigt.
Bei aktivem Start&Stop-System ist die LED auf der Taste ausgeschaltet und leuchtet beim Einschalten auf.
GRAVITY CONTROL
(Versionen Panda Cross 4x4)Auf dem Display werden die Einschaltmeldungen, Einschalten nicht zulässig und Abschalten der Gravity
Control angezeigt.
SERVICEWenn die planmäßige Wartung („Scheckheftwartung”) bevorsteht, erscheint auf dem Display die Meldung
„Service“, gefolgt von der Anzahl der Kilometer/Meilen, die bis zur Wartung des Fahrzeugs fehlen. Diese
Anzeige erscheint automatisch, wenn der Zündschlüssel auf MAR gedreht wird, und bis zur Fälligkeit der
nächsten Inspektion 2.000 km (oder die gleiche Strecke in Meilen), oder, wo vorgesehen, 30 Tage fehlen.
Sie wird bei jedem Drehen des Schlüssels auf MAR oder, für Versionen/Märkte, wo vorgesehen, alle 200
km (oder die gleiche Strecke in Meilen) wiederholt.
Das Fiat-Kundendienstnetz aufsuchen, das außer den im „Plan der planmäßigen Wartung” vorgesehenen
Wartungsarbeiten die Nullstellung dieser Anzeige (Reset) vornimmt.
64
KENNTNIS DER INSTRUMENTENTAFEL

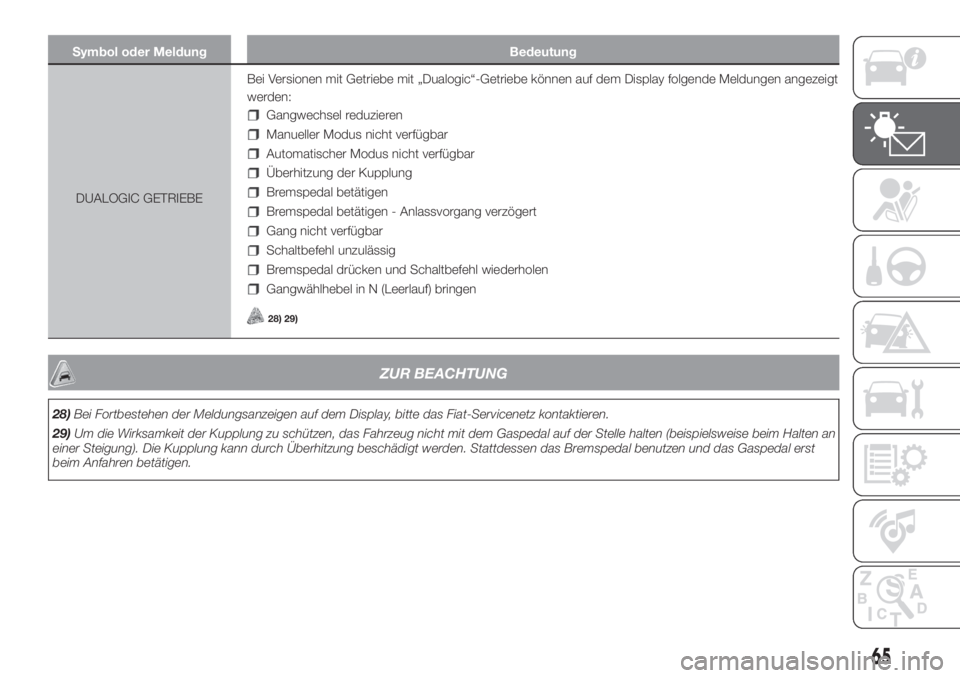

Symbol oder Meldung Bedeutung
DUALOGIC GETRIEBEBei Versionen mit Getriebe mit „Dualogic“-Getriebe können auf dem Display folgende Meldungen angezeigt
werden:
Gangwechsel reduzieren
Manueller Modus nicht verfügbar
Automatischer Modus nicht verfügbar
Überhitzung der Kupplung
Bremspedal betätigen
Bremspedal betätigen - Anlassvorgang verzögert
Gang nicht verfügbar
Schaltbefehl unzulässig
Bremspedal drücken und Schaltbefehl wiederholen
Gangwählhebel in N (Leerlauf) bringen
28) 29)
ZUR BEACHTUNG
28)Bei Fortbestehen der Meldungsanzeigen auf dem Display, bitte das Fiat-Servicenetz kontaktieren.
29)Um die Wirksamkeit der Kupplung zu schützen, das Fahrzeug nicht mit dem Gaspedal auf der Stelle halten (beispielsweise beim Halten an
einer Steigung). Die Kupplung kann durch Überhitzung beschädigt werden. Stattdessen das Bremspedal benutzen und das Gaspedal erst
beim Anfahren betätigen.
65

SICHERHEIT
Dieses Kapitel ist sehr wichtig: Es
beschreibt die zum Fahrzeug
gehörenden Sicherheitssysteme mit
den Anleitungen für einen korrekten
Einsatz.AKTIVE SICHERHEITSSYSTEME .... 67
FAHRERASSISTENZSYSTEME ....... 74
INSASSENSCHUTZSYSTEME ........ 79
SICHERHEITSGURTE ..................... 79
SBR-SYSTEM (SEAT BELT
REMINDER) .................................... 81
GURTSTRAFFER ............................ 82
KINDERSCHUTZSYSTEME............. 85
ZUSÄTZLICHES SCHUTZSYSTEM
(SRS) - AIRBAG .............................. 95
66

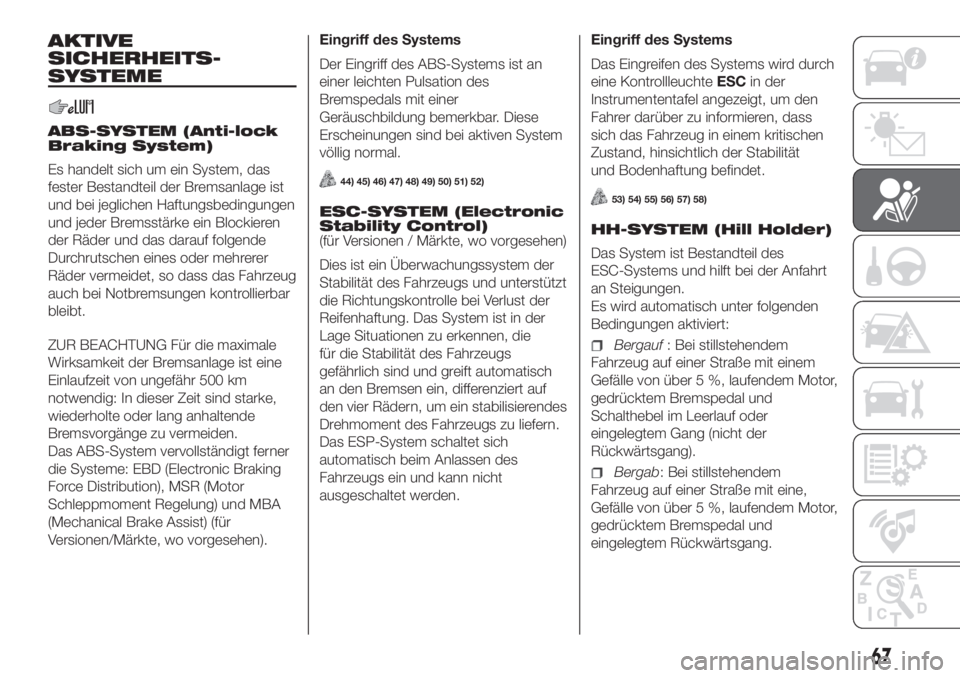

SICHERHEIT

AKTIVE
SICHERHEITS-
SYSTEME
ABS-SYSTEM (Anti-lock
Braking System)
Es handelt sich um ein System, das
fester Bestandteil der Bremsanlage ist
und bei jeglichen Haftungsbedingungen
und jeder Bremsstärke ein Blockieren
der Räder und das darauf folgende
Durchrutschen eines oder mehrerer
Räder vermeidet, so dass das Fahrzeug
auch bei Notbremsungen kontrollierbar
bleibt.
ZUR BEACHTUNG Für die maximale
Wirksamkeit der Bremsanlage ist eine
Einlaufzeit von ungefähr 500 km
notwendig: In dieser Zeit sind starke,
wiederholte oder lang anhaltende
Bremsvorgänge zu vermeiden.
Das ABS-System vervollständigt ferner
die Systeme: EBD (Electronic Braking
Force Distribution), MSR (Motor
Schleppmoment Regelung) und MBA
(Mechanical Brake Assist) (für
Versionen/Märkte, wo vorgesehen).Eingriff des Systems
Der Eingriff des ABS-Systems ist an
einer leichten Pulsation des
Bremspedals mit einer
Geräuschbildung bemerkbar. Diese
Erscheinungen sind bei aktiven System
völlig normal.
44) 45) 46) 47) 48) 49) 50) 51) 52)
ESC-SYSTEM (Electronic
Stability Control)
(für Versionen / Märkte, wo vorgesehen)
Dies ist ein Überwachungssystem der
Stabilität des Fahrzeugs und unterstützt
die Richtungskontrolle bei Verlust der
Reifenhaftung. Das System ist in der
Lage Situationen zu erkennen, die
für die Stabilität des Fahrzeugs
gefährlich sind und greift automatisch
an den Bremsen ein, differenziert auf
den vier Rädern, um ein stabilisierendes
Drehmoment des Fahrzeugs zu liefern.
Das ESP-System schaltet sich
automatisch beim Anlassen des
Fahrzeugs ein und kann nicht
ausgeschaltet werden.Eingriff des Systems
Das Eingreifen des Systems wird durch
eine KontrollleuchteESCin der
Instrumententafel angezeigt, um den
Fahrer darüber zu informieren, dass
sich das Fahrzeug in einem kritischen
Zustand, hinsichtlich der Stabilität
und Bodenhaftung befindet.53) 54) 55) 56) 57) 58)
HH-SYSTEM (Hill Holder)
Das System ist Bestandteil des
ESC-Systems und hilft bei der Anfahrt
an Steigungen.
Es wird automatisch unter folgenden
Bedingungen aktiviert:
Bergauf: Bei stillstehendem
Fahrzeug auf einer Straße mit einem
Gefälle von über 5 %, laufendem Motor,
gedrücktem Bremspedal und
Schalthebel im Leerlauf oder
eingelegtem Gang (nicht der
Rückwärtsgang).
Bergab: Bei stillstehendem
Fahrzeug auf einer Straße mit eine,
Gefälle von über 5 %, laufendem Motor,
gedrücktem Bremspedal und
eingelegtem Rückwärtsgang.
67

Beim Anlassen behält das Steuergerät
des ESC-Systems den Bremsdruck
an den Rädern bei, bis die für die
Anfahrt notwendige Motordrehzahl
erreicht ist, bzw. auf jeden Fall für
maximal 2 Sekunden. Dadurch ist es
möglich, bequem den rechten Fuß vom
Brems- auf das Gaspedal zu setzen.
Wenn nach Ablauf von 2 Sekunden das
Anfahren noch nicht erfolgt ist, schaltet
das System automatisch aus und der
Bremsdruck lässt allmählich nach.
Während dieser Phase ist es möglich,
das typische mechanische
Freigabegeräusch der Bremsen
wahrzunehmen, das die baldige
Bewegung des Fahrzeugs ankündigt.
HINWEIS: Das Hill-Holder-System
ist bei angezogener Feststellbremse
nicht aktiv.
ZUR BEACHTUNG Das Hill Holder-
System ist keine Handbremse, daher
darf das Fahrzeug nicht verlassen
werden, ohne dass die Handbremse
gezogen, der Motor abgestellt und der
erste Gang eingelegt wurde, um das
parkende Fahrzeug in einen
Sicherheitszustand zu versetzen.ASR-SYSTEM (AntiSlip
Regulation)
Dieses System ist integrierter Teil des
ESC-Systems. Es greift automatisch ein
und reduziert die vom Motor
übertragene Leistung im Falle des
Durchrutschens der Antriebsräder, bei
Haftungsverlust auf nassem Boden
(Aquaplaning), Beschleunigung auf
rutschigen, verschneiten oder vereisten
Böden, usw. ...
Je nach Schlupfbedingungen werden
zwei unterschiedliche Kontrollsysteme
aktiv:
drehen beide Antriebsräder durch,
greift die ASR-Funktion ein und
reduziert die Antriebsleistung des
Fahrzeugs;
Dreht nur eines der beiden
Antriebsräder durch, wird das
wegrutschende Rad automatisch
gebremst.
Ein-/Ausschalten des Systems
Die ASR schaltet sich automatisch
beim Anlassen des Motors ein.
Während der Fahrt kann das ASR-
System aus- und eingeschaltet werden,
indem die Taste ASR OFF Abb. 48
gedrückt wird.Der Eingriff des Systems wird bei
einigen Versionen durch die Anzeige
einer Mitteilung auf dem Display
angezeigt. Das Deaktivieren des
Systems wird durch das Aufleuchten
der LED auf der Taste ASR OFF und,
bei einigen Versionen, durch die
Anzeige einer Meldung auf dem Display
angezeigt.
Beim Deaktivieren des ASR während
der Fahrt wird dieses beim nächsten
Anlassen automatisch vom System
wieder aktiviert.
Bei der Fahrt auf verschneitem
Untergrund mit montierten
Schneeketten kann es nützlich sein, die
ASR-Funktion auszuschalten. Unter
diesen Bedingungen erzielt der Schlupf
der Antriebsräder in der Startphase
eine stärkere Traktion.
59) 60) 61) 62) 63)
48F1D0038
68
SICHERHEIT

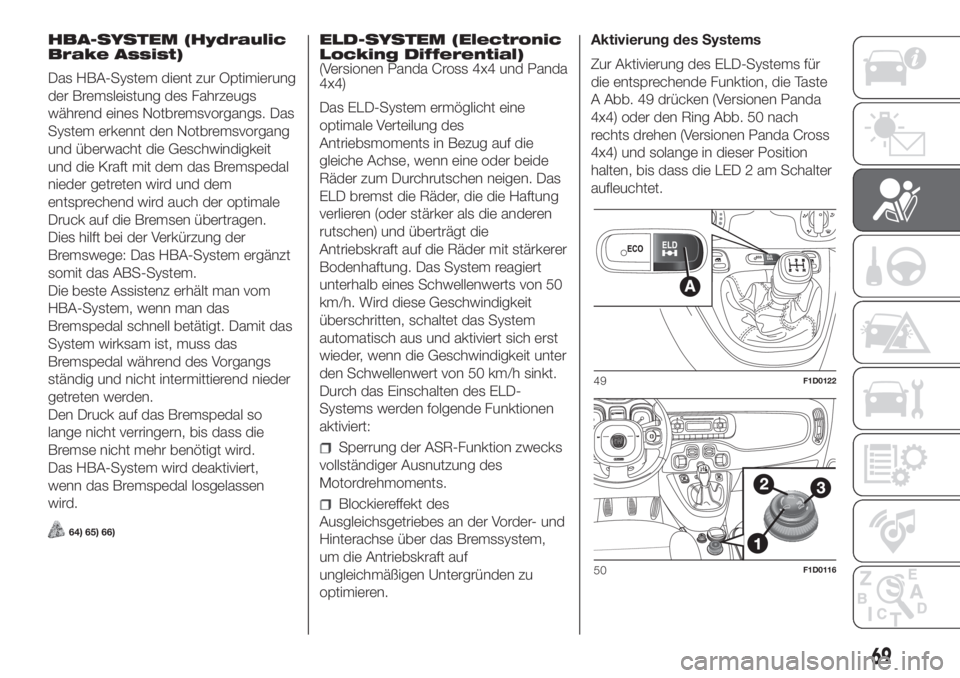

HBA-SYSTEM (Hydraulic
Brake Assist)
Das HBA-System dient zur Optimierung
der Bremsleistung des Fahrzeugs
während eines Notbremsvorgangs. Das
System erkennt den Notbremsvorgang
und überwacht die Geschwindigkeit
und die Kraft mit dem das Bremspedal
nieder getreten wird und dem
entsprechend wird auch der optimale
Druck auf die Bremsen übertragen.
Dies hilft bei der Verkürzung der
Bremswege: Das HBA-System ergänzt
somit das ABS-System.
Die beste Assistenz erhält man vom
HBA-System, wenn man das
Bremspedal schnell betätigt. Damit das
System wirksam ist, muss das
Bremspedal während des Vorgangs
ständig und nicht intermittierend nieder
getreten werden.
Den Druck auf das Bremspedal so
lange nicht verringern, bis dass die
Bremse nicht mehr benötigt wird.
Das HBA-System wird deaktiviert,
wenn das Bremspedal losgelassen
wird.
64) 65) 66)
ELD-SYSTEM (Electronic
Locking Differential)
(Versionen Panda Cross 4x4 und Panda
4x4)
Das ELD-System ermöglicht eine
optimale Verteilung des
Antriebsmoments in Bezug auf die
gleiche Achse, wenn eine oder beide
Räder zum Durchrutschen neigen. Das
ELD bremst die Räder, die die Haftung
verlieren (oder stärker als die anderen
rutschen) und überträgt die
Antriebskraft auf die Räder mit stärkerer
Bodenhaftung. Das System reagiert
unterhalb eines Schwellenwerts von 50
km/h. Wird diese Geschwindigkeit
überschritten, schaltet das System
automatisch aus und aktiviert sich erst
wieder, wenn die Geschwindigkeit unter
den Schwellenwert von 50 km/h sinkt.
Durch das Einschalten des ELD-
Systems werden folgende Funktionen
aktiviert:
Sperrung der ASR-Funktion zwecks
vollständiger Ausnutzung des
Motordrehmoments.
Blockiereffekt des
Ausgleichsgetriebes an der Vorder- und
Hinterachse über das Bremssystem,
um die Antriebskraft auf
ungleichmäßigen Untergründen zu
optimieren.Aktivierung des Systems
Zur Aktivierung des ELD-Systems für
die entsprechende Funktion, die Taste
A Abb. 49 drücken (Versionen Panda
4x4) oder den Ring Abb. 50 nach
rechts drehen (Versionen Panda Cross
4x4) und solange in dieser Position
halten, bis dass die LED 2 am Schalter
aufleuchtet.
49F1D0122
50F1D0116
69

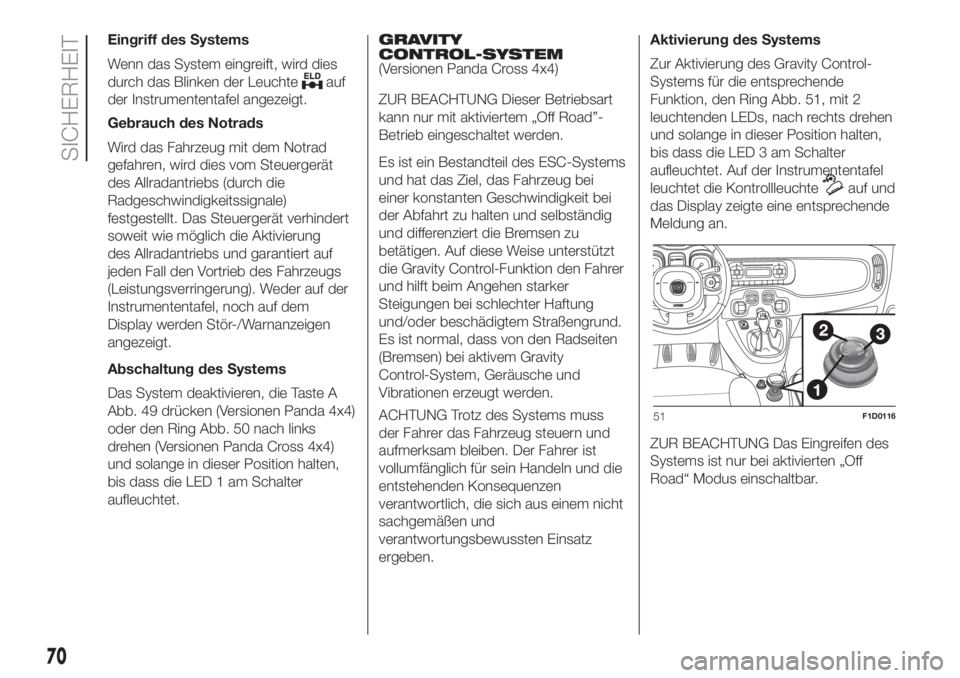

Eingriff des Systems
Wenn das System eingreift, wird dies
durch das Blinken der Leuchte
auf
der Instrumententafel angezeigt.
Gebrauch des Notrads
Wird das Fahrzeug mit dem Notrad
gefahren, wird dies vom Steuergerät
des Allradantriebs (durch die
Radgeschwindigkeitssignale)
festgestellt. Das Steuergerät verhindert
soweit wie möglich die Aktivierung
des Allradantriebs und garantiert auf
jeden Fall den Vortrieb des Fahrzeugs
(Leistungsverringerung). Weder auf der
Instrumententafel, noch auf dem
Display werden Stör-/Warnanzeigen
angezeigt.
Abschaltung des Systems
Das System deaktivieren, die Taste A
Abb. 49 drücken (Versionen Panda 4x4)
oder den Ring Abb. 50 nach links
drehen (Versionen Panda Cross 4x4)
und solange in dieser Position halten,
bis dass die LED 1 am Schalter
aufleuchtet.GRAVITY
CONTROL-SYSTEM
(Versionen Panda Cross 4x4)
ZUR BEACHTUNG Dieser Betriebsart
kann nur mit aktiviertem „Off Road”-
Betrieb eingeschaltet werden.
Es ist ein Bestandteil des ESC-Systems
und hat das Ziel, das Fahrzeug bei
einer konstanten Geschwindigkeit bei
der Abfahrt zu halten und selbständig
und differenziert die Bremsen zu
betätigen. Auf diese Weise unterstützt
die Gravity Control-Funktion den Fahrer
und hilft beim Angehen starker
Steigungen bei schlechter Haftung
und/oder beschädigtem Straßengrund.
Es ist normal, dass von den Radseiten
(Bremsen) bei aktivem Gravity
Control-System, Geräusche und
Vibrationen erzeugt werden.
ACHTUNG Trotz des Systems muss
der Fahrer das Fahrzeug steuern und
aufmerksam bleiben. Der Fahrer ist
vollumfänglich für sein Handeln und die
entstehenden Konsequenzen
verantwortlich, die sich aus einem nicht
sachgemäßen und
verantwortungsbewussten Einsatz
ergeben.Aktivierung des Systems
Zur Aktivierung des Gravity Control-
Systems für die entsprechende
Funktion, den Ring Abb. 51, mit 2
leuchtenden LEDs, nach rechts drehen
und solange in dieser Position halten,
bis dass die LED 3 am Schalter
aufleuchtet. Auf der Instrumententafel
leuchtet die Kontrollleuchte
auf und
das Display zeigte eine entsprechende
Meldung an.
ZUR BEACHTUNG Das Eingreifen des
Systems ist nur bei aktivierten „Off
Road“ Modus einschaltbar.
51F1D0116
70
SICHERHEIT
