2018 FIAT PANDA Betriebsanleitung (in German)

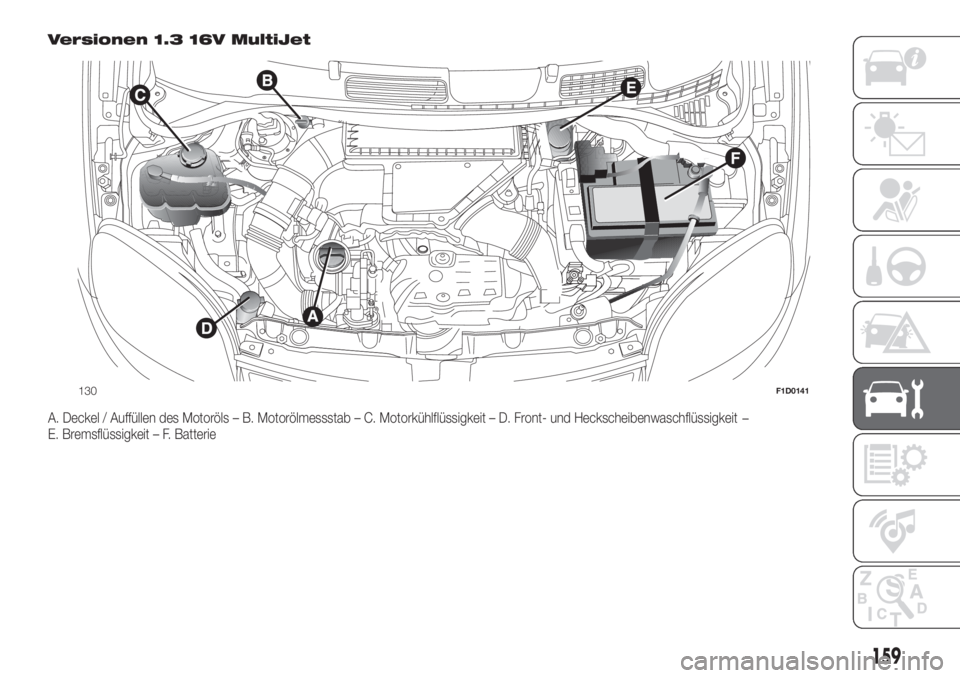

Versionen 1.3 16V MultiJet
A. Deckel / Auffüllen des Motoröls – B. Motorölmessstab – C. Motorkühlflüssigkeit – D. Front- und Heckscheibenwaschflüssigkeit
E. Bremsflüssigkeit – F. Batterie
130F1D0141
159
–

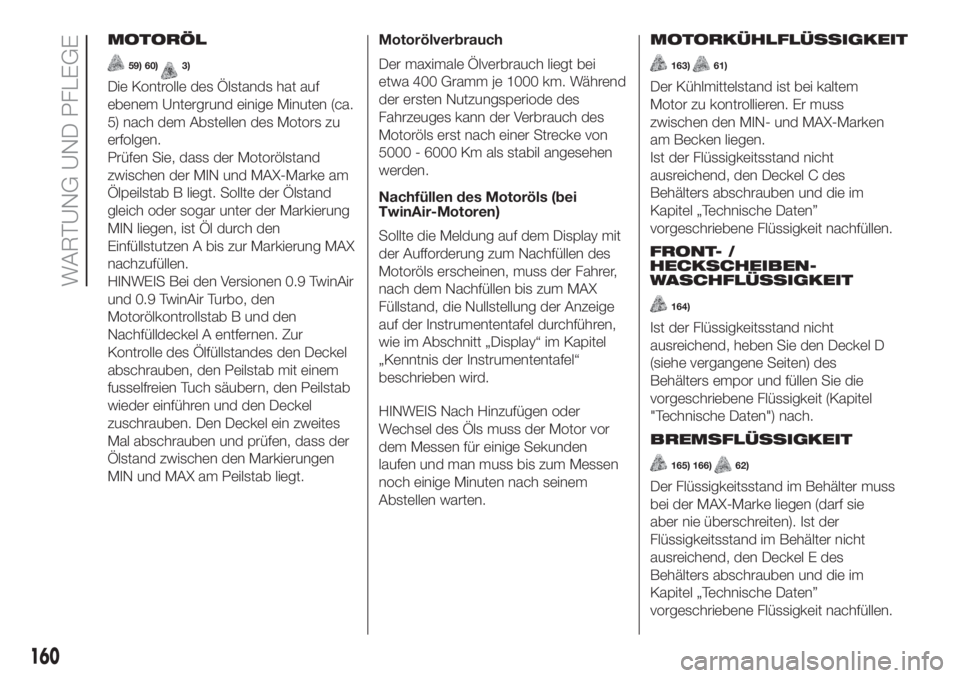

MOTORÖL
59) 60)3)
Die Kontrolle des Ölstands hat auf
ebenem Untergrund einige Minuten (ca.
5) nach dem Abstellen des Motors zu
erfolgen.
Prüfen Sie, dass der Motorölstand
zwischen der MIN und MAX-Marke am
Ölpeilstab B liegt. Sollte der Ölstand
gleich oder sogar unter der Markierung
MIN liegen, ist Öl durch den
Einfüllstutzen A bis zur Markierung MAX
nachzufüllen.
HINWEIS Bei den Versionen 0.9 TwinAir
und 0.9 TwinAir Turbo, den
Motorölkontrollstab B und den
Nachfülldeckel A entfernen. Zur
Kontrolle des Ölfüllstandes den Deckel
abschrauben, den Peilstab mit einem
fusselfreien Tuch säubern, den Peilstab
wieder einführen und den Deckel
zuschrauben. Den Deckel ein zweites
Mal abschrauben und prüfen, dass der
Ölstand zwischen den Markierungen
MIN und MAX am Peilstab liegt.Motorölverbrauch
Der maximale Ölverbrauch liegt bei
etwa 400 Gramm je 1000 km. Während
der ersten Nutzungsperiode des
Fahrzeuges kann der Verbrauch des
Motoröls erst nach einer Strecke von
5000 - 6000 Km als stabil angesehen
werden.
Nachfüllen des Motoröls (bei
TwinAir-Motoren)
Sollte die Meldung auf dem Display mit
der Aufforderung zum Nachfüllen des
Motoröls erscheinen, muss der Fahrer,
nach dem Nachfüllen bis zum MAX
Füllstand, die Nullstellung der Anzeige
auf der Instrumententafel durchführen,
wie im Abschnitt „Display“ im Kapitel
„Kenntnis der Instrumententafel“
beschrieben wird.
HINWEIS Nach Hinzufügen oder
Wechsel des Öls muss der Motor vor
dem Messen für einige Sekunden
laufen und man muss bis zum Messen
noch einige Minuten nach seinem
Abstellen warten.MOTORKÜHLFLÜSSIGKEIT
163)61)
Der Kühlmittelstand ist bei kaltem
Motor zu kontrollieren. Er muss
zwischen den MIN- und MAX-Marken
am Becken liegen.
Ist der Flüssigkeitsstand nicht
ausreichend, den Deckel C des
Behälters abschrauben und die im
Kapitel „Technische Daten”
vorgeschriebene Flüssigkeit nachfüllen.
164)
Ist der Flüssigkeitsstand nicht
ausreichend, heben Sie den Deckel D
(siehe vergangene Seiten) des
Behälters empor und füllen Sie die
vorgeschriebene Flüssigkeit (Kapitel
"Technische Daten") nach.
BREMSFLÜSSIGKEIT
165) 166)62)
Der Flüssigkeitsstand im Behälter muss
bei der MAX-Marke liegen (darf sie
aber nie überschreiten). Ist der
Flüssigkeitsstand im Behälter nicht
ausreichend, den Deckel E des
Behälters abschrauben und die im
Kapitel „Technische Daten”
vorgeschriebene Flüssigkeit nachfüllen.
160
WARTUNG UND PFLEGE
FRONT- /
HECKSCHEIBEN-
WASCHFLÜSSIGKEIT

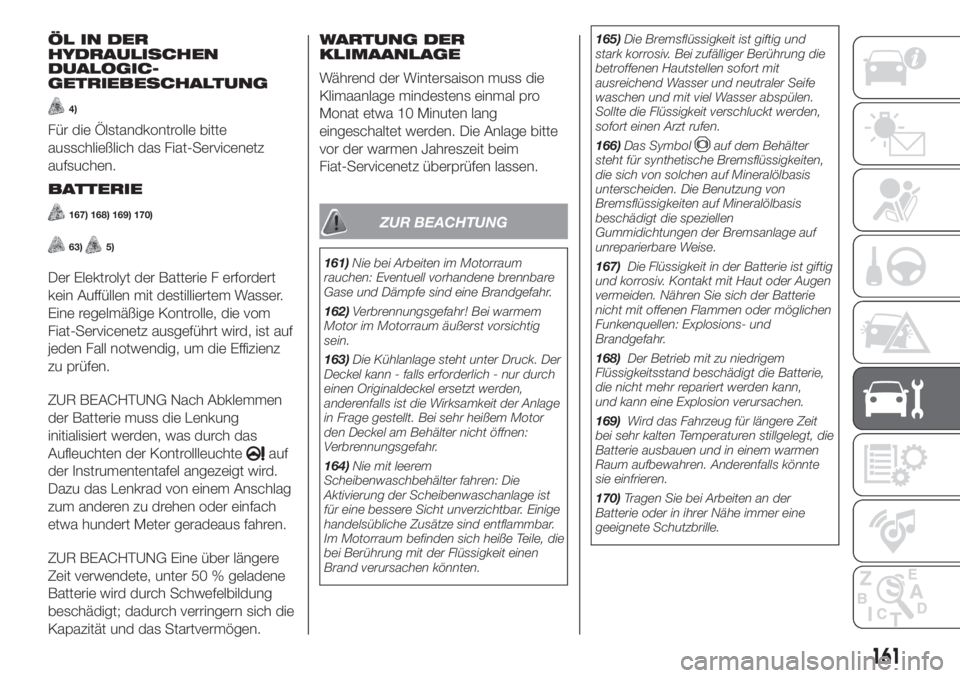

ÖL IN DER
HYDRAULISCHEN
DUALOGIC-
GETRIEBESCHALTUNG
4)
Für die Ölstandkontrolle bitte
ausschließlich das Fiat-Servicenetz
aufsuchen.
BATTERIE
167) 168) 169) 170)
63)5)
Der Elektrolyt der Batterie F erfordert
kein Auffüllen mit destilliertem Wasser.
Eine regelmäßige Kontrolle, die vom
Fiat-Servicenetz ausgeführt wird, ist auf
jeden Fall notwendig, um die Effizienz
zu prüfen.
ZUR BEACHTUNG Nach Abklemmen
der Batterie muss die Lenkung
initialisiert werden, was durch das
Aufleuchten der Kontrollleuchte
auf
der Instrumententafel angezeigt wird.
Dazu das Lenkrad von einem Anschlag
zum anderen zu drehen oder einfach
etwa hundert Meter geradeaus fahren.
ZUR BEACHTUNG Eine über längere
Zeit verwendete, unter 50 % geladene
Batterie wird durch Schwefelbildung
beschädigt; dadurch verringern sich die
Kapazität und das Startvermögen.WARTUNG DER
KLIMAANLAGE
Während der Wintersaison muss die
Klimaanlage mindestens einmal pro
Monat etwa 10 Minuten lang
eingeschaltet werden. Die Anlage bitte
vor der warmen Jahreszeit beim
Fiat-Servicenetz überprüfen lassen.
ZUR BEACHTUNG
161)Nie bei Arbeiten im Motorraum
rauchen: Eventuell vorhandene brennbare
Gase und Dämpfe sind eine Brandgefahr.
162)Verbrennungsgefahr! Bei warmem
Motor im Motorraum äußerst vorsichtig
sein.
163)Die Kühlanlage steht unter Druck. Der
Deckel kann - falls erforderlich - nur durch
einen Originaldeckel ersetzt werden,
anderenfalls ist die Wirksamkeit der Anlage
in Frage gestellt. Bei sehr heißem Motor
den Deckel am Behälter nicht öffnen:
Verbrennungsgefahr.
164)Nie mit leerem
Scheibenwaschbehälter fahren: Die
Aktivierung der Scheibenwaschanlage ist
für eine bessere Sicht unverzichtbar. Einige
handelsübliche Zusätze sind entflammbar.
Im Motorraum befinden sich heiße Teile, die
bei Berührung mit der Flüssigkeit einen
Brand verursachen könnten.165)Die Bremsflüssigkeit ist giftig und
stark korrosiv. Bei zufälliger Berührung die
betroffenen Hautstellen sofort mit
ausreichend Wasser und neutraler Seife
waschen und mit viel Wasser abspülen.
Sollte die Flüssigkeit verschluckt werden,
sofort einen Arzt rufen.
166)Das Symbol
auf dem Behälter
steht für synthetische Bremsflüssigkeiten,
die sich von solchen auf Mineralölbasis
unterscheiden. Die Benutzung von
Bremsflüssigkeiten auf Mineralölbasis
beschädigt die speziellen
Gummidichtungen der Bremsanlage auf
unreparierbare Weise.
167)Die Flüssigkeit in der Batterie ist giftig
und korrosiv. Kontakt mit Haut oder Augen
vermeiden. Nähren Sie sich der Batterie
nicht mit offenen Flammen oder möglichen
Funkenquellen: Explosions- und
Brandgefahr.
168)Der Betrieb mit zu niedrigem
Flüssigkeitsstand beschädigt die Batterie,
die nicht mehr repariert werden kann,
und kann eine Explosion verursachen.
169)Wird das Fahrzeug für längere Zeit
bei sehr kalten Temperaturen stillgelegt, die
Batterie ausbauen und in einem warmen
Raum aufbewahren. Anderenfalls könnte
sie einfrieren.
170)Tragen Sie bei Arbeiten an der
Batterie oder in ihrer Nähe immer eine
geeignete Schutzbrille.
161

ZUR BEACHTUNG
58)Beim Nachfüllen dürfen die
verschiedenen Flüssigkeiten keinesfalls
miteinander verwechselt werden, da sie
nicht miteinander kompatibel sind! Das
Nachfüllen von ungeeigneten Flüssigkeiten
kann zu unreparierbaren Schäden am
Fahrzeug führen.
59)Der Ölstand darf die MAX-Kerbe nicht
überschreiten.
60)Kein Öl mit anderen Eigenschaften als
des bereits im Motor vorhandenen Öls
nachfüllen.
61)Die Motorkühlanlage verwendet das
Frostschutzmittel PARAFLU
UP. Verwenden
Sie zum eventuellen Nachfüllen eine
Flüssigkeit des gleichen Typs, wie die
Flüssigkeit, die in der Kühlanlage enthalten
ist. Die Flüssigkeit PARAFLU
UPkann
nicht mit beliebigen anderen Flüssigkeiten
vermischt werden. Sollte dies trotzdem
geschehen, keinesfalls den Motor anlassen
und sich sofort mit dem Fiat-Servicenetz
in Verbindung setzen.
62)Die stark ätzende Bremsflüssigkeit darf
auf keinen Fall mit lackierten Teilen in
Kontakt kommen. Sollte dies geschehen,
sofort mit Wasser abwaschen.63)Eine falsche Montage des elektrischen
und elektronischen Zubehörs kann zu
schweren Schäden am Fahrzeug führen.
Sollte nach dem Kauf des Fahrzeugs
Zubehör eingebaut werden (Alarmanlage,
Funktelefon usw.), wenden Sie sich bitte an
das Fiat-Servicenetz, das geeignetes
Zubehör vorschlagen und entscheiden
kann, ob eine stärkere Batterie eingebaut
werden muss.
ZUR BEACHTUNG
3)Gebrauchtes Motoröl und der
ausgewechselte Ölfilter enthalten
umweltschädliche Stoffe. Für den Wechsel
des Öls und der Filter empfehlen wir Ihnen,
sich an das Fiat-Servicenetz zu wenden.
4)Das Altöl des Getriebes enthält
umweltschädliche Substanzen. Zum
Wechsel von Öl empfehlen wir, sich an das
Fiat-Servicenetz zu wenden, das zur
Entsorgung von Altöl und gebrauchten
Filtern unter Berücksichtigung von Natur
und gesetzlichen Bestimmungen
ausgerüstet ist.
5)Die Batterien enthalten sehr gefährliche
Substanzen für die Umwelt. Zum
Austausch der Batterie ist es
empfehlenswert, sich immer an das
Fiat-Servicenetz zu wenden.

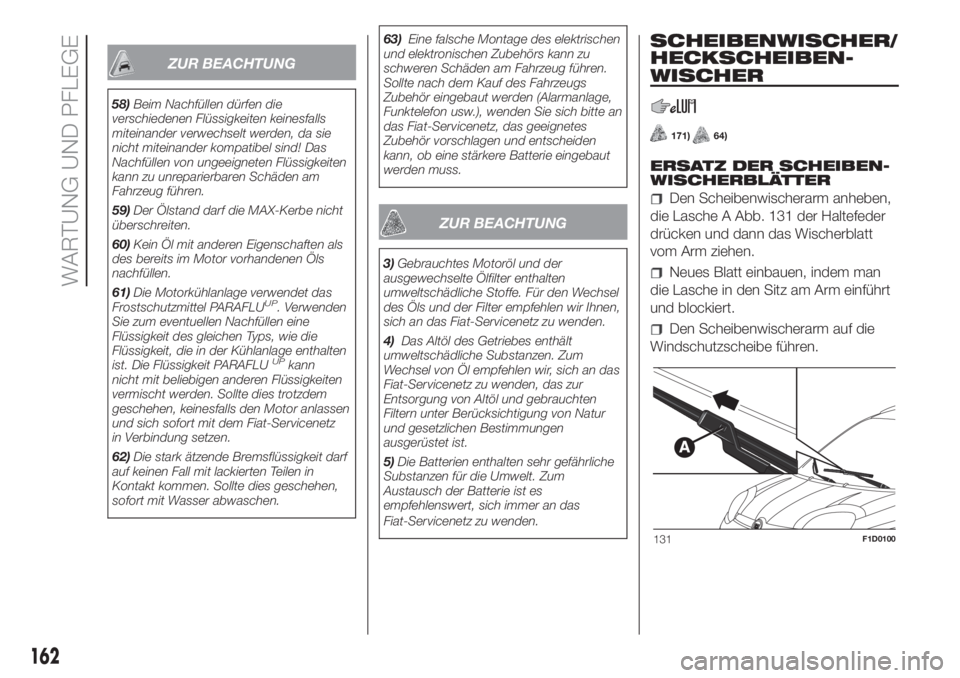

SCHEIBENWISCHER
/
HECKSCHEIBEN-
WISCHER
171)64)
ERSATZ DER SCHEIBEN-
WISCHERBLÄTTER
Den Scheibenwischerarm anheben,
die Lasche A Abb. 131 der Haltefeder
drücken und dann das Wischerblatt
vom Arm ziehen.
Neues Blatt einbauen, indem man
die Lasche in den Sitz am Arm einführt
und blockiert.
Den Scheibenwischerarm auf die
Windschutzscheibe führen.
131F1D0100
162
WARTUNG UND PFLEGE

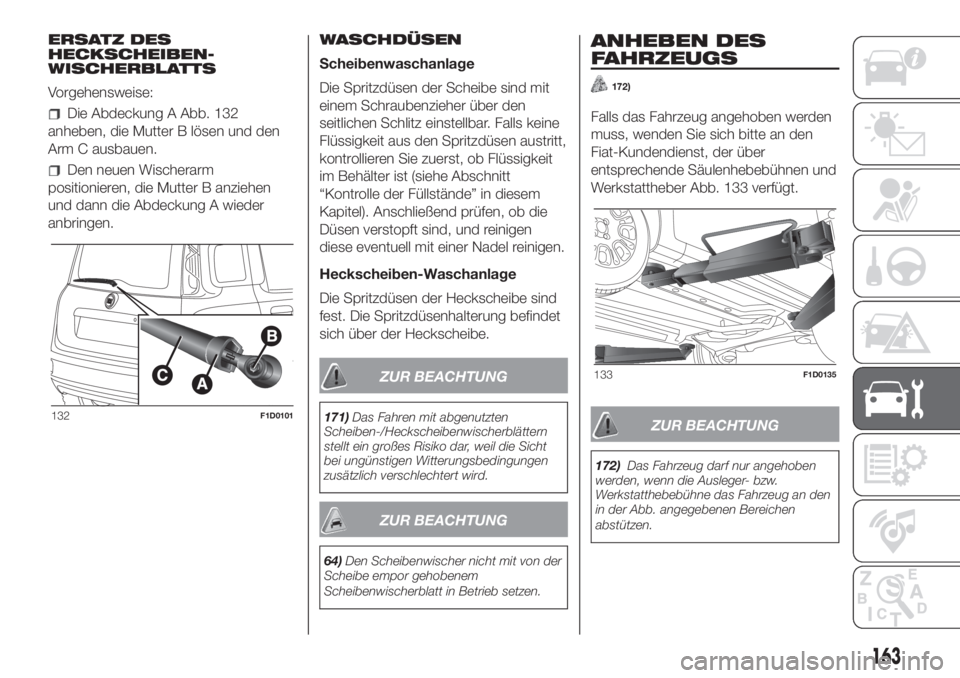

ERSATZ DES
HECKSCHEIBEN-
WISCHERBLATTS
Vorgehensweise:
Die Abdeckung A Abb. 132
anheben, die Mutter B lösen und den
Arm C ausbauen.
Den neuen Wischerarm
positionieren, die Mutter B anziehen
und dann die Abdeckung A wieder
anbringen.WASCHDÜSEN
Scheibenwaschanlage
Die Spritzdüsen der Scheibe sind mit
einem Schraubenzieher über den
seitlichen Schlitz einstellbar. Falls keine
Flüssigkeit aus den Spritzdüsen austritt,
kontrollieren Sie zuerst, ob Flüssigkeit
im Behälter ist (siehe Abschnitt
“Kontrolle der Füllstände” in diesem
Kapitel). Anschließend prüfen, ob die
Düsen verstopft sind, und reinigen
diese eventuell mit einer Nadel reinigen.
Heckscheiben-Waschanlage
Die Spritzdüsen der Heckscheibe sind
fest. Die Spritzdüsenhalterung befindet
sich über der Heckscheibe.
ZUR BEACHTUNG
171)Das Fahren mit abgenutzten
Scheiben-/Heckscheibenwischerblättern
stellt ein großes Risiko dar, weil die Sicht
bei ungünstigen Witterungsbedingungen
zusätzlich verschlechtert wird.
ZUR BEACHTUNG
64)Den Scheibenwischer nicht mit von der
Scheibe empor gehobenem
Scheibenwischerblatt in Betrieb setzen.
ANHEBEN DES
FAHRZEUGS
172)
Falls das Fahrzeug angehoben werden
muss, wenden Sie sich bitte an den
Fiat-Kundendienst, der über
entsprechende Säulenhebebühnen und
Werkstattheber Abb. 133 verfügt.
ZUR BEACHTUNG
172)Das Fahrzeug darf nur angehoben
werden, wenn die Ausleger- bzw.
Werkstatthebebühne das Fahrzeug an den
in der Abb. angegebenen Bereichen
abstützen.
132F1D0101
133F1D0135
163

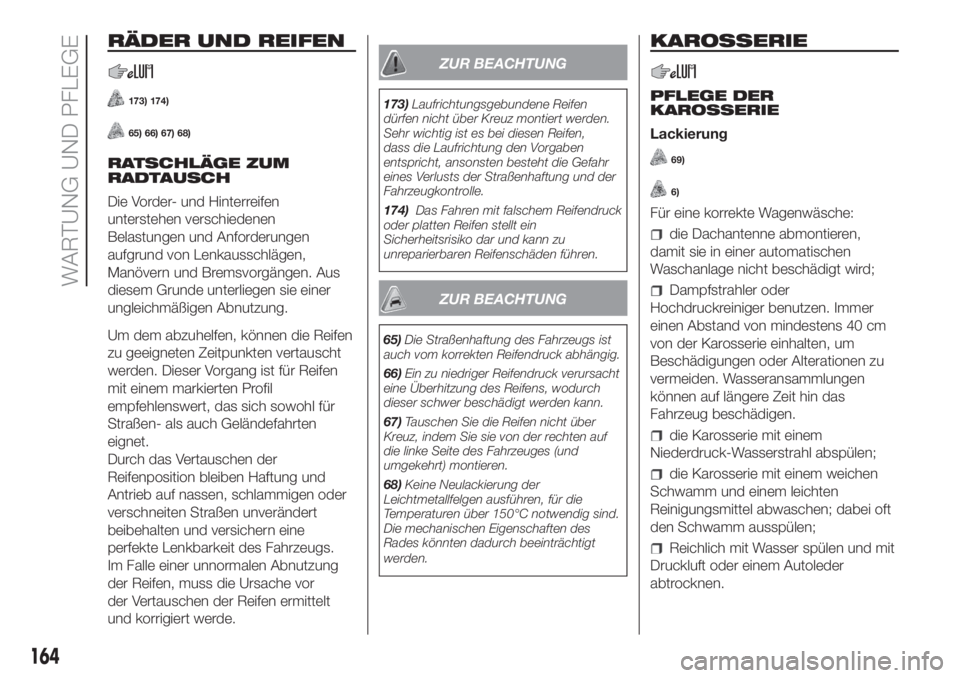

RÄDER UND REIFEN
173) 174)
65) 66) 67) 68)
RATSCHLÄGE ZUM
RADTAUSCH
Die Vorder- und Hinterreifen
unterstehen verschiedenen
Belastungen und Anforderungen
aufgrund von Lenkausschlägen,
Manövern und Bremsvorgängen. Aus
diesem Grunde unterliegen sie einer
ungleichmäßigen Abnutzung.
Um dem abzuhelfen, können die Reifen
zu geeigneten Zeitpunkten vertauscht
werden. Dieser Vorgang ist für Reifen
mit einem markierten Profil
empfehlenswert, das sich sowohl für
Straßen- als auch Geländefahrten
eignet.
Durch das Vertauschen der
Reifenposition bleiben Haftung und
Antrieb auf nassen, schlammigen oder
verschneiten Straßen unverändert
beibehalten und versichern eine
perfekte Lenkbarkeit des Fahrzeugs.
Im Falle einer unnormalen Abnutzung
der Reifen, muss die Ursache vor
der Vertauschen der Reifen ermittelt
und korrigiert werde.
ZUR BEACHTUNG
173)Laufrichtungsgebundene Reifen
dürfen nicht über Kreuz montiert werden.
Sehr wichtig ist es bei diesen Reifen,
dass die Laufrichtung den Vorgaben
entspricht, ansonsten besteht die Gefahr
eines Verlusts der Straßenhaftung und der
Fahrzeugkontrolle.
174)Das Fahren mit falschem Reifendruck
oder platten Reifen stellt ein
Sicherheitsrisiko dar und kann zu
unreparierbaren Reifenschäden führen.
ZUR BEACHTUNG
65)Die Straßenhaftung des Fahrzeugs ist
auch vom korrekten Reifendruck abhängig.
66)Ein zu niedriger Reifendruck verursacht
eine Überhitzung des Reifens, wodurch
dieser schwer beschädigt werden kann.
67)Tauschen Sie die Reifen nicht über
Kreuz, indem Sie sie von der rechten auf
die linke Seite des Fahrzeuges (und
umgekehrt) montieren.
68)Keine Neulackierung der
Leichtmetallfelgen ausführen, für die
Temperaturen über 150°C notwendig sind.
Die mechanischen Eigenschaften des
Rades könnten dadurch beeinträchtigt
werden.
KAROSSERIE
PFLEGE DER
KAROSSERIE
Lackierung
69)
6)
Für eine korrekte Wagenwäsche:
die Dachantenne abmontieren,
damit sie in einer automatischen
Waschanlage nicht beschädigt wird;
Dampfstrahler oder
Hochdruckreiniger benutzen. Immer
einen Abstand von mindestens 40 cm
von der Karosserie einhalten, um
Beschädigungen oder Alterationen zu
vermeiden. Wasseransammlungen
können auf längere Zeit hin das
Fahrzeug beschädigen.
die Karosserie mit einem
Niederdruck-Wasserstrahl abspülen;
die Karosserie mit einem weichen
Schwamm und einem leichten
Reinigungsmittel abwaschen; dabei oft
den Schwamm ausspülen;
Reichlich mit Wasser spülen und mit
Druckluft oder einem Autoleder
abtrocknen.
164
WARTUNG UND PFLEGE

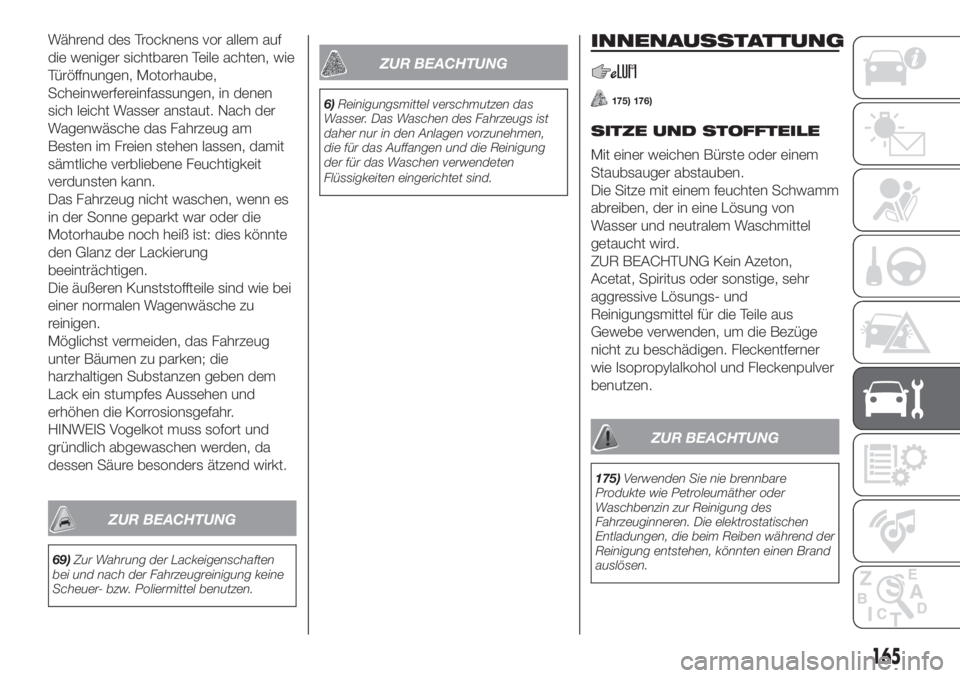

Während des Trocknens vor allem auf
die weniger sichtbaren Teile achten, wie
Türöffnungen, Motorhaube,
Scheinwerfereinfassungen, in denen
sich leicht Wasser anstaut. Nach der
Wagenwäsche das Fahrzeug am
Besten im Freien stehen lassen, damit
sämtliche verbliebene Feuchtigkeit
verdunsten kann.
Das Fahrzeug nicht waschen, wenn es
in der Sonne geparkt war oder die
Motorhaube noch heiß ist: dies könnte
den Glanz der Lackierung
beeinträchtigen.
Die äußeren Kunststoffteile sind wie bei
einer normalen Wagenwäsche zu
reinigen.
Möglichst vermeiden, das Fahrzeug
unter Bäumen zu parken; die
harzhaltigen Substanzen geben dem
Lack ein stumpfes Aussehen und
erhöhen die Korrosionsgefahr.
HINWEIS Vogelkot muss sofort und
gründlich abgewaschen werden, da
dessen Säure besonders ätzend wirkt.
ZUR BEACHTUNG
69)Zur Wahrung der Lackeigenschaften
bei und nach der Fahrzeugreinigung keine
Scheuer- bzw. Poliermittel benutzen.
ZUR BEACHTUNG
6)Reinigungsmittel verschmutzen das
Wasser. Das Waschen des Fahrzeugs ist
daher nur in den Anlagen vorzunehmen,
die für das Auffangen und die Reinigung
der für das Waschen verwendeten
Flüssigkeiten eingerichtet sind.
INNENAUSSTATTUNG
175) 176)
SITZE UND STOFFTEILE
Mit einer weichen Bürste oder einem
Staubsauger abstauben.
Die Sitze mit einem feuchten Schwamm
abreiben, der in eine Lösung von
Wasser und neutralem Waschmittel
getaucht wird.
ZUR BEACHTUNG Kein Azeton,
Acetat, Spiritus oder sonstige, sehr
aggressive Lösungs- und
Reinigungsmittel für die Teile aus
Gewebe verwenden, um die Bezüge
nicht zu beschädigen. Fleckentferner
wie Isopropylalkohol und Fleckenpulver
benutzen.
ZUR BEACHTUNG
175)Verwenden Sie nie brennbare
Produkte wie Petroleumäther oder
Waschbenzin zur Reinigung des
Fahrzeuginneren. Die elektrostatischen
Entladungen, die beim Reiben während der
Reinigung entstehen, könnten einen Brand
auslösen.
165

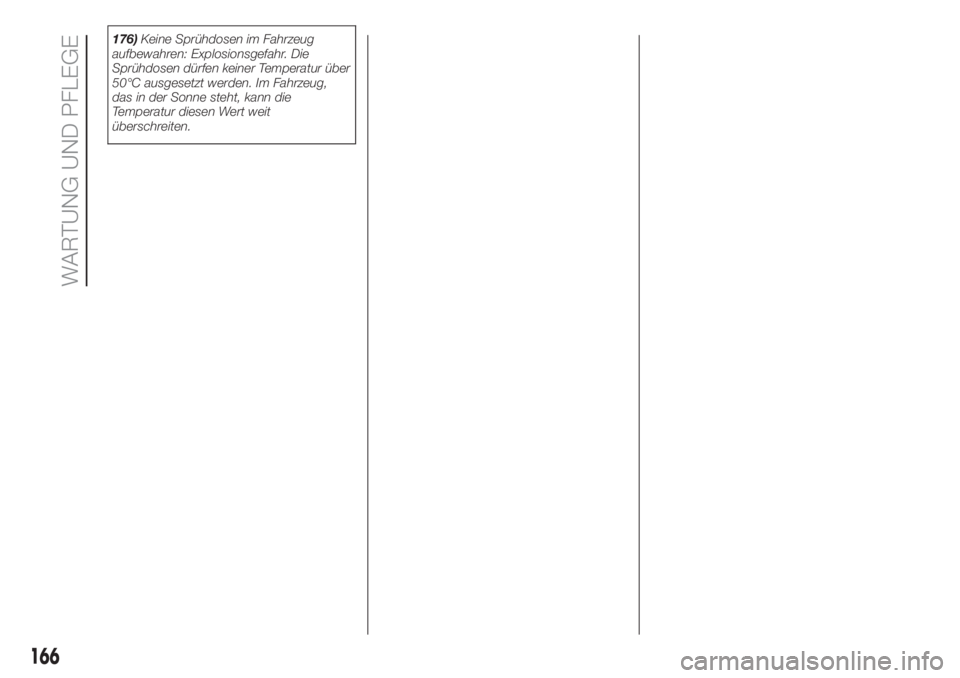

176)Keine Sprühdosen im Fahrzeug
aufbewahren: Explosionsgefahr. Die
Sprühdosen dürfen keiner Temperatur über
50°C ausgesetzt werden. Im Fahrzeug,
das in der Sonne steht, kann die
Temperatur diesen Wert weit
überschreiten.
166
WARTUNG UND PFLEGE
