2018 FIAT FULLBACK Libretto Uso Manutenzione (in Italian)

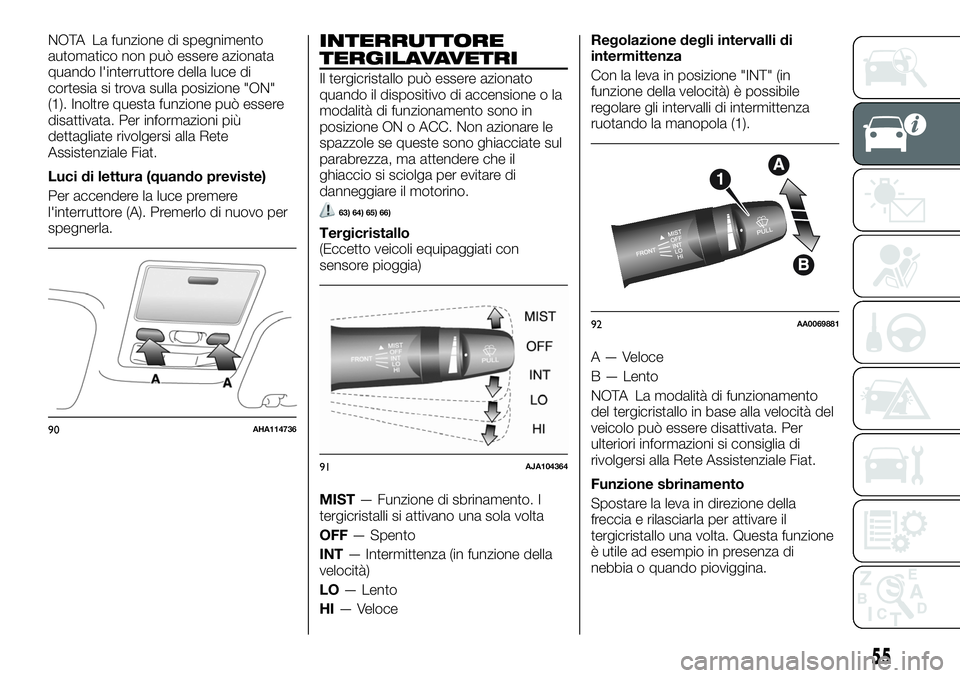

NOTA La funzione di spegnimento
automatico non può essere azionata
quando l'interruttore della luce di
cortesia si trova sulla posizione "ON"
(1). Inoltre questa funzione può essere
disattivata. Per informazioni più
dettagliate rivolgersi alla Rete
Assistenziale Fiat.
Luci di lettura (quando previste)
Per accendere la luce premere
l'interruttore (A). Premerlo di nuovo per
spegnerla.INTERRUTTORE
TERGILAVAVETRI
Il tergicristallo può essere azionato
quando il dispositivo di accensione o la
modalità di funzionamento sono in
posizione ON o ACC. Non azionare le
spazzole se queste sono ghiacciate sul
parabrezza, ma attendere che il
ghiaccio si sciolga per evitare di
danneggiare il motorino.
63) 64) 65) 66)
Tergicristallo
(Eccetto veicoli equipaggiati con
sensore pioggia)
MIST— Funzione di sbrinamento. I
tergicristalli si attivano una sola volta
OFF— Spento
INT— Intermittenza (in funzione della
velocità)
LO— Lento
HI— VeloceRegolazione degli intervalli di
intermittenza
Con la leva in posizione "INT" (in
funzione della velocità) è possibile
regolare gli intervalli di intermittenza
ruotando la manopola (1).
A — Veloce
B — Lento
NOTA La modalità di funzionamento
del tergicristallo in base alla velocità del
veicolo può essere disattivata. Per
ulteriori informazioni si consiglia di
rivolgersi alla Rete Assistenziale Fiat.
Funzione sbrinamento
Spostare la leva in direzione della
freccia e rilasciarla per attivare il
tergicristallo una volta. Questa funzione
è utile ad esempio in presenza di
nebbia o quando pioviggina.
90AHA114736
91AJA104364
92AA0069881
55

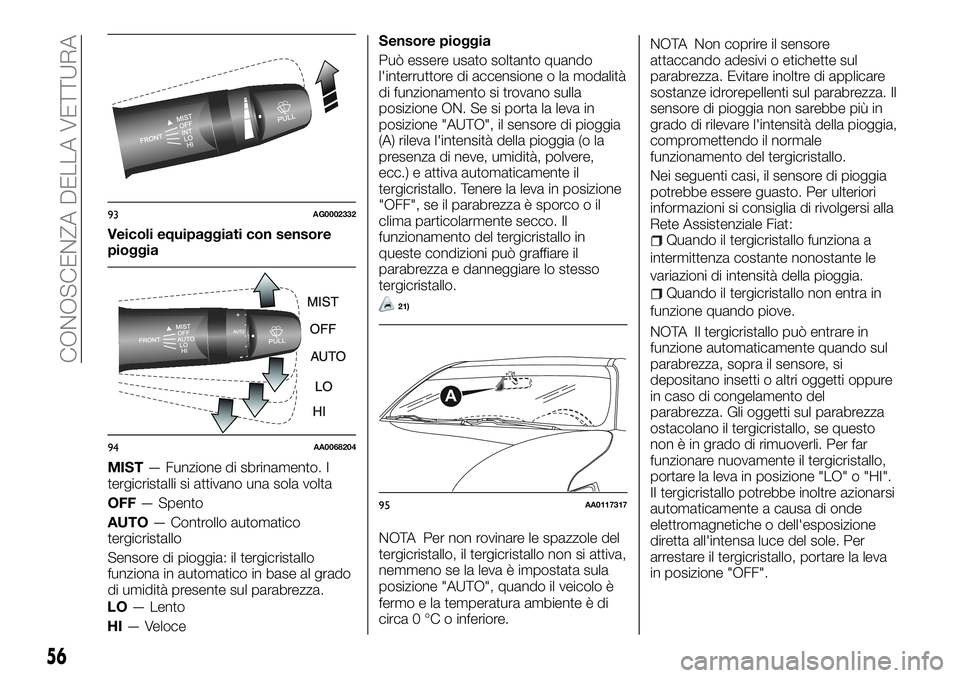

Veicoli equipaggiati con sensore
pioggia
MIST— Funzione di sbrinamento. I
tergicristalli si attivano una sola volta
OFF— Spento
AUTO— Controllo automatico
tergicristallo
Sensore di pioggia: il tergicristallo
funziona in automatico in base al grado
di umidità presente sul parabrezza.
LO— Lento
HI— VeloceSensore pioggia
Può essere usato soltanto quando
l'interruttore di accensione o la modalità
di funzionamento si trovano sulla
posizione ON. Se si porta la leva in
posizione "AUTO", il sensore di pioggia
(A) rileva l'intensità della pioggia (o la
presenza di neve, umidità, polvere,
ecc.) e attiva automaticamente il
tergicristallo. Tenere la leva in posizione
"OFF", se il parabrezza è sporco o il
clima particolarmente secco. Il
funzionamento del tergicristallo in
queste condizioni può graffiare il
parabrezza e danneggiare lo stesso
tergicristallo.
21)
NOTA Per non rovinare le spazzole del
tergicristallo, il tergicristallo non si attiva,
nemmeno se la leva è impostata sula
posizione "AUTO", quando il veicolo è
fermo e la temperatura ambiente è di
circa 0 °C o inferiore.NOTA Non coprire il sensore
attaccando adesivi o etichette sul
parabrezza. Evitare inoltre di applicare
sostanze idrorepellenti sul parabrezza. Il
sensore di pioggia non sarebbe più in
grado di rilevare l'intensità della pioggia,
compromettendo il normale
funzionamento del tergicristallo.
Nei seguenti casi, il sensore di pioggia
potrebbe essere guasto. Per ulteriori
informazioni si consiglia di rivolgersi alla
Rete Assistenziale Fiat:
Quando il tergicristallo funziona a
intermittenza costante nonostante le
variazioni di intensità della pioggia.
Quando il tergicristallo non entra in
funzione quando piove.
NOTA Il tergicristallo può entrare in
funzione automaticamente quando sul
parabrezza, sopra il sensore, si
depositano insetti o altri oggetti oppure
in caso di congelamento del
parabrezza. Gli oggetti sul parabrezza
ostacolano il tergicristallo, se questo
non è in grado di rimuoverli. Per far
funzionare nuovamente il tergicristallo,
portare la leva in posizione "LO" o "HI".
II tergicristallo potrebbe inoltre azionarsi
automaticamente a causa di onde
elettromagnetiche o dell'esposizione
diretta all'intensa luce del sole. Per
arrestare il tergicristallo, portare la leva
in posizione "OFF".
93AG0002332
94AA0068204
A
95AA0117317
56
CONOSCENZA DELLA VETTURA

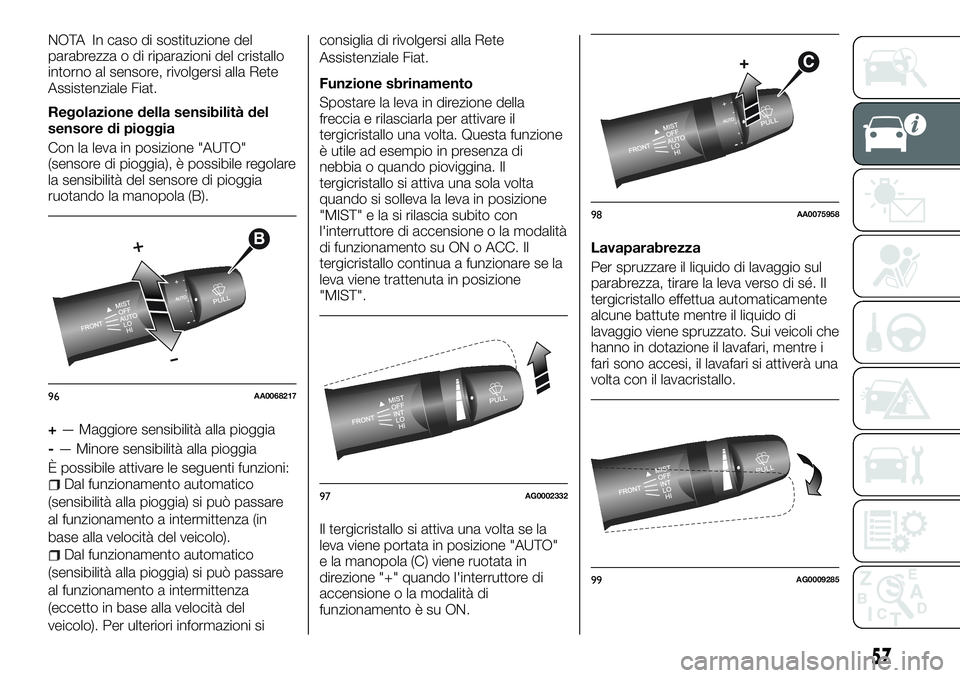

NOTA In caso di sostituzione del
parabrezza o di riparazioni del cristallo
intorno al sensore, rivolgersi alla Rete
Assistenziale Fiat.
Regolazione della sensibilità del
sensore di pioggia
Con la leva in posizione "AUTO"
(sensore di pioggia), è possibile regolare
la sensibilità del sensore di pioggia
ruotando la manopola (B).
+— Maggiore sensibilità alla pioggia
-— Minore sensibilità alla pioggia
È possibile attivare le seguenti funzioni:
Dal funzionamento automatico
(sensibilità alla pioggia) si può passare
al funzionamento a intermittenza (in
base alla velocità del veicolo).
Dal funzionamento automatico
(sensibilità alla pioggia) si può passare
al funzionamento a intermittenza
(eccetto in base alla velocità del
veicolo). Per ulteriori informazioni siconsiglia di rivolgersi alla Rete
Assistenziale Fiat.
Funzione sbrinamento
Spostare la leva in direzione della
freccia e rilasciarla per attivare il
tergicristallo una volta. Questa funzione
è utile ad esempio in presenza di
nebbia o quando pioviggina. Il
tergicristallo si attiva una sola volta
quando si solleva la leva in posizione
"MIST" e la si rilascia subito con
l'interruttore di accensione o la modalità
di funzionamento su ON o ACC. Il
tergicristallo continua a funzionare se la
leva viene trattenuta in posizione
"MIST".
Il tergicristallo si attiva una volta se la
leva viene portata in posizione "AUTO"
e la manopola (C) viene ruotata in
direzione "+" quando l'interruttore di
accensione o la modalità di
funzionamento è su ON.Lavaparabrezza
Per spruzzare il liquido di lavaggio sul
parabrezza, tirare la leva verso di sé. Il
tergicristallo effettua automaticamente
alcune battute mentre il liquido di
lavaggio viene spruzzato. Sui veicoli che
hanno in dotazione il lavafari, mentre i
fari sono accesi, il lavafari si attiverà una
volta con il lavacristallo.
96AA0068217
97AG0002332
98AA0075958
99AG0009285
57

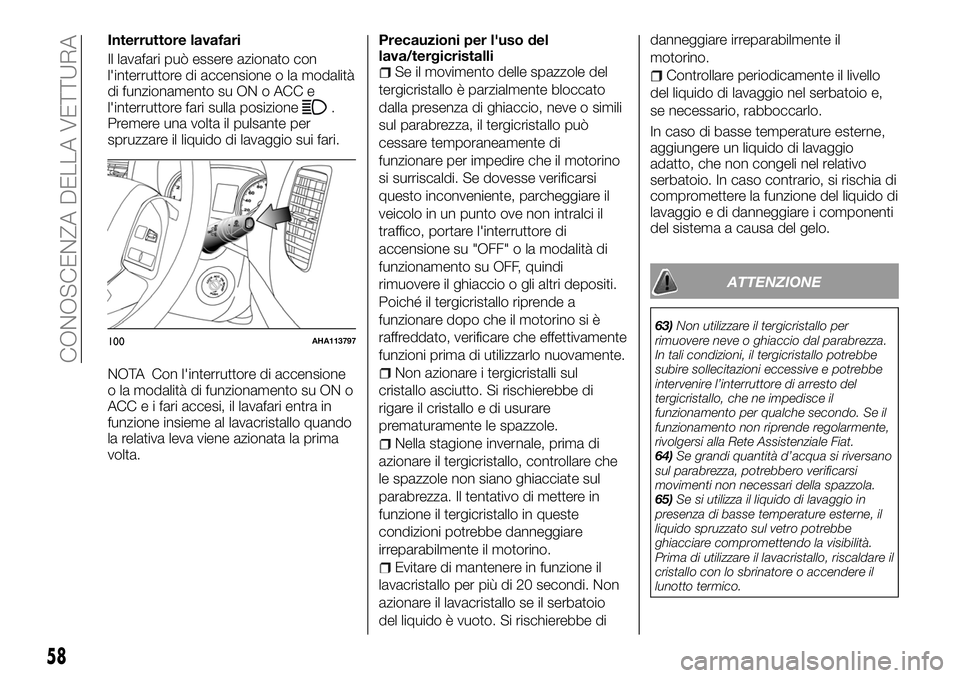

Interruttore lavafari
Il lavafari può essere azionato con
l'interruttore di accensione o la modalità
di funzionamento su ON o ACC e
l'interruttore fari sulla posizione
.
Premere una volta il pulsante per
spruzzare il liquido di lavaggio sui fari.
NOTA Con l'interruttore di accensione
o la modalità di funzionamento su ON o
ACC e i fari accesi, il lavafari entra in
funzione insieme al lavacristallo quando
la relativa leva viene azionata la prima
volta.Precauzioni per l'uso del
lava/tergicristalli
Se il movimento delle spazzole del
tergicristallo è parzialmente bloccato
dalla presenza di ghiaccio, neve o simili
sul parabrezza, il tergicristallo può
cessare temporaneamente di
funzionare per impedire che il motorino
si surriscaldi. Se dovesse verificarsi
questo inconveniente, parcheggiare il
veicolo in un punto ove non intralci il
traffico, portare l'interruttore di
accensione su "OFF" o la modalità di
funzionamento su OFF, quindi
rimuovere il ghiaccio o gli altri depositi.
Poiché il tergicristallo riprende a
funzionare dopo che il motorino si è
raffreddato, verificare che effettivamente
funzioni prima di utilizzarlo nuovamente.
Non azionare i tergicristalli sul
cristallo asciutto. Si rischierebbe di
rigare il cristallo e di usurare
prematuramente le spazzole.
Nella stagione invernale, prima di
azionare il tergicristallo, controllare che
le spazzole non siano ghiacciate sul
parabrezza. Il tentativo di mettere in
funzione il tergicristallo in queste
condizioni potrebbe danneggiare
irreparabilmente il motorino.
Evitare di mantenere in funzione il
lavacristallo per più di 20 secondi. Non
azionare il lavacristallo se il serbatoio
del liquido è vuoto. Si rischierebbe didanneggiare irreparabilmente il
motorino.
Controllare periodicamente il livello
del liquido di lavaggio nel serbatoio e,
se necessario, rabboccarlo.
In caso di basse temperature esterne,
aggiungere un liquido di lavaggio
adatto, che non congeli nel relativo
serbatoio. In caso contrario, si rischia di
compromettere la funzione del liquido di
lavaggio e di danneggiare i componenti
del sistema a causa del gelo.
ATTENZIONE
63)Non utilizzare il tergicristallo per
rimuovere neve o ghiaccio dal parabrezza.
In tali condizioni, il tergicristallo potrebbe
subire sollecitazioni eccessive e potrebbe
intervenire l’interruttore di arresto del
tergicristallo, che ne impedisce il
funzionamento per qualche secondo. Se il
funzionamento non riprende regolarmente,
rivolgersi alla Rete Assistenziale Fiat.
64)Se grandi quantità d’acqua si riversano
sul parabrezza, potrebbero verificarsi
movimenti non necessari della spazzola.
65)Se si utilizza il liquido di lavaggio in
presenza di basse temperature esterne, il
liquido spruzzato sul vetro potrebbe
ghiacciare compromettendo la visibilità.
Prima di utilizzare il lavacristallo, riscaldare il
cristallo con lo sbrinatore o accendere il
lunotto termico.100AHA113797
58
CONOSCENZA DELLA VETTURA

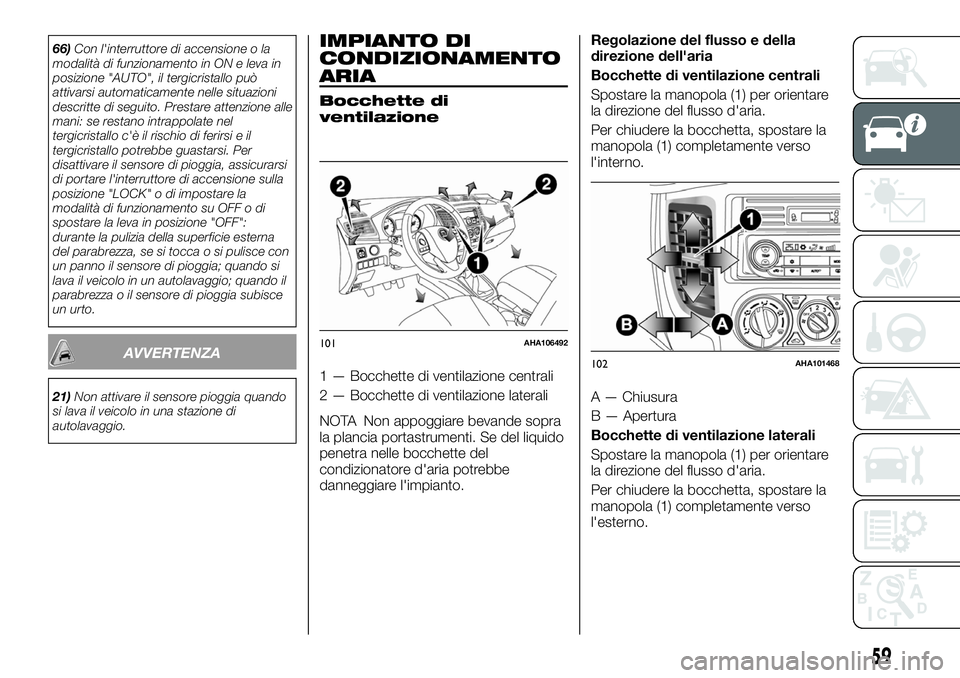

66)Con l'interruttore di accensione o la
modalità di funzionamento in ON e leva in
posizione "AUTO", il tergicristallo può
attivarsi automaticamente nelle situazioni
descritte di seguito. Prestare attenzione alle
mani: se restano intrappolate nel
tergicristallo c'è il rischio di ferirsi e il
tergicristallo potrebbe guastarsi. Per
disattivare il sensore di pioggia, assicurarsi
di portare l'interruttore di accensione sulla
posizione "LOCK" o di impostare la
modalità di funzionamento su OFF o di
spostare la leva in posizione "OFF":
durante la pulizia della superficie esterna
del parabrezza, se si tocca o si pulisce con
un panno il sensore di pioggia; quando si
lava il veicolo in un autolavaggio; quando il
parabrezza o il sensore di pioggia subisce
un urto.
AVVERTENZA
21)Non attivare il sensore pioggia quando
si lava il veicolo in una stazione di
autolavaggio.
IMPIANTO DI
CONDIZIONAMENTO
ARIA
Bocchette di
ventilazione
1 — Bocchette di ventilazione centrali
2 — Bocchette di ventilazione laterali
NOTA Non appoggiare bevande sopra
la plancia portastrumenti. Se del liquido
penetra nelle bocchette del
condizionatore d'aria potrebbe
danneggiare l'impianto.Regolazione del flusso e della
direzione dell'aria
Bocchette di ventilazione centrali
Spostare la manopola (1) per orientare
la direzione del flusso d'aria.
Per chiudere la bocchetta, spostare la
manopola (1) completamente verso
l'interno.
A — Chiusura
B — Apertura
Bocchette di ventilazione laterali
Spostare la manopola (1) per orientare
la direzione del flusso d'aria.
Per chiudere la bocchetta, spostare la
manopola (1) completamente verso
l'esterno.
101AHA106492
102AHA101468
59

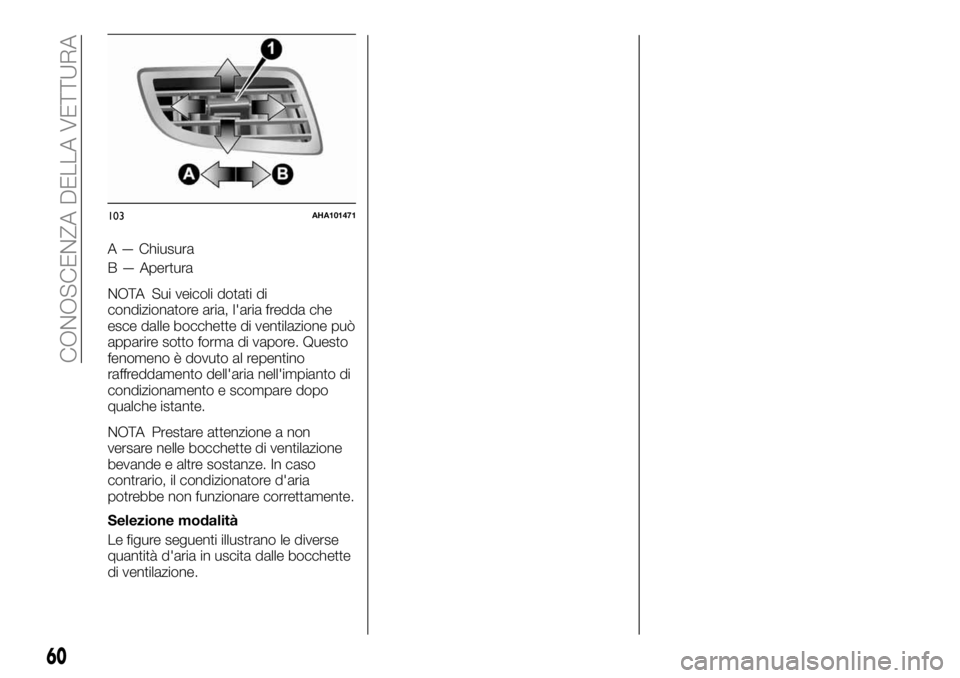

A — Chiusura
B — Apertura
NOTA Sui veicoli dotati di
condizionatore aria, l'aria fredda che
esce dalle bocchette di ventilazione può
apparire sotto forma di vapore. Questo
fenomeno è dovuto al repentino
raffreddamento dell'aria nell'impianto di
condizionamento e scompare dopo
qualche istante.
NOTA Prestare attenzione a non
versare nelle bocchette di ventilazione
bevande e altre sostanze. In caso
contrario, il condizionatore d'aria
potrebbe non funzionare correttamente.
Selezione modalità
Le figure seguenti illustrano le diverse
quantità d'aria in uscita dalle bocchette
di ventilazione.
103AHA101471
60
CONOSCENZA DELLA VETTURA

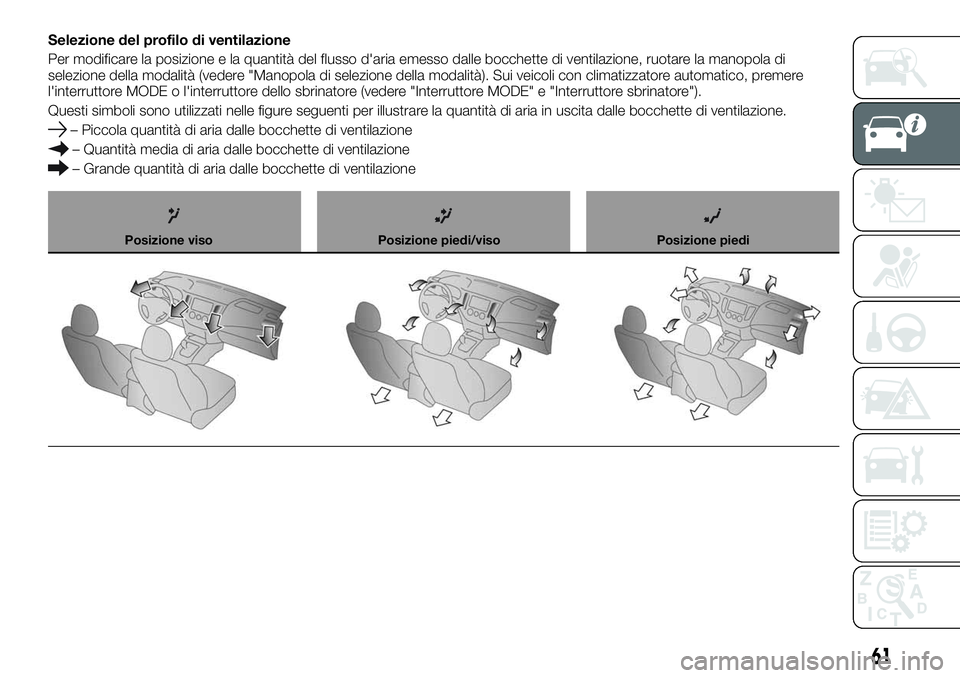

Selezione del profilo di ventilazione
Per modificare la posizione e la quantità del flusso d'aria emesso dalle bocchette di ventilazione, ruotare la manopola di
selezione della modalità (vedere "Manopola di selezione della modalità). Sui veicoli con climatizzatore automatico, premere
l'interruttore MODE o l'interruttore dello sbrinatore (vedere "Interruttore MODE" e "Interruttore sbrinatore").
Questi simboli sono utilizzati nelle figure seguenti per illustrare la quantità di aria in uscita dalle bocchette di ventilazione.
– Piccola quantità di aria dalle bocchette di ventilazione
– Quantità media di aria dalle bocchette di ventilazione
– Grande quantità di aria dalle bocchette di ventilazione
Posizione visoPosizione piedi/visoPosizione piedi
61

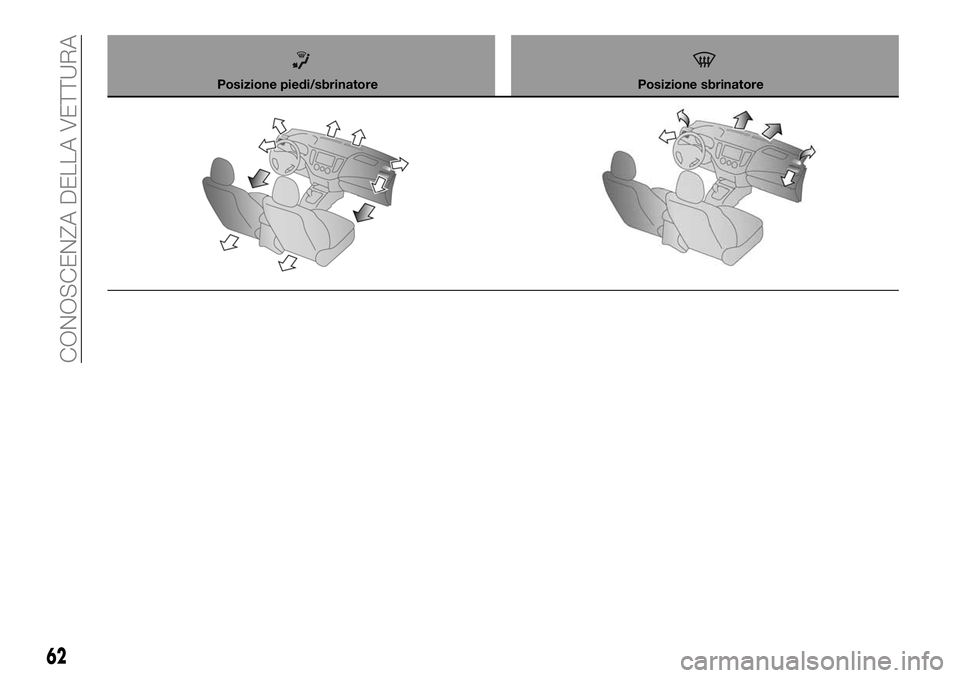

Posizione piedi/sbrinatorePosizione sbrinatore
62
CONOSCENZA DELLA VETTURA
