2018 FIAT FULLBACK Libretto Uso Manutenzione (in Italian)

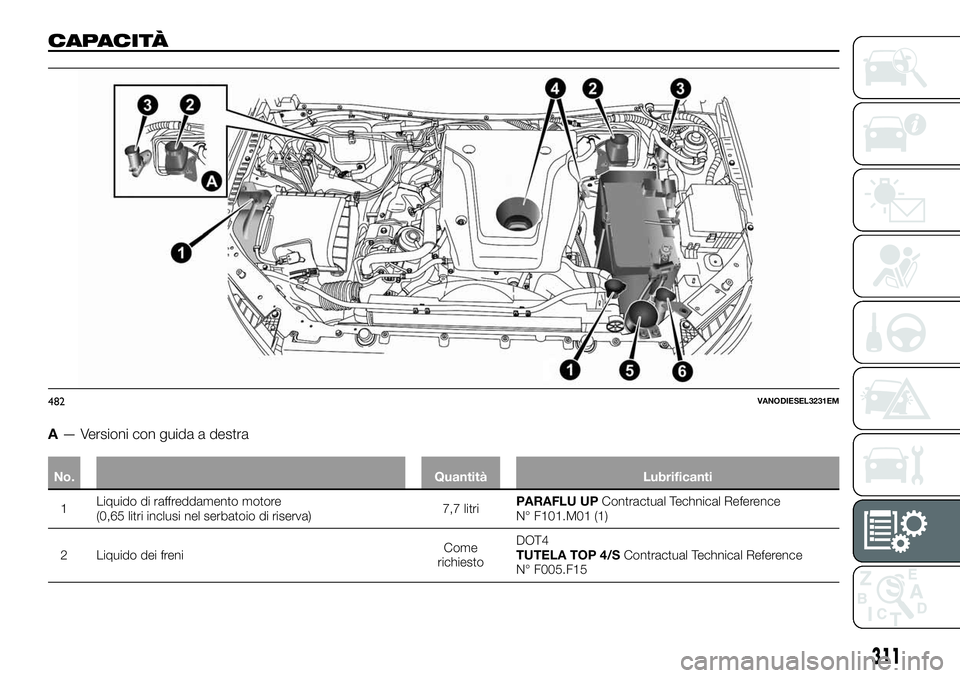

CAPACITÀ
A— Versioni con guida a destra
No. Quantità Lubrificanti
1Liquido di raffreddamento motore
(0,65 litri inclusi nel serbatoio di riserva)7,7 litriPARAFLU UPContractual Technical Reference
N° F101.M01 (1)
2 Liquido dei freniCome
richiestoDOT4
TUTELA TOP 4/SContractual Technical Reference
N° F005.F15
482VANODIESEL3231EM
311

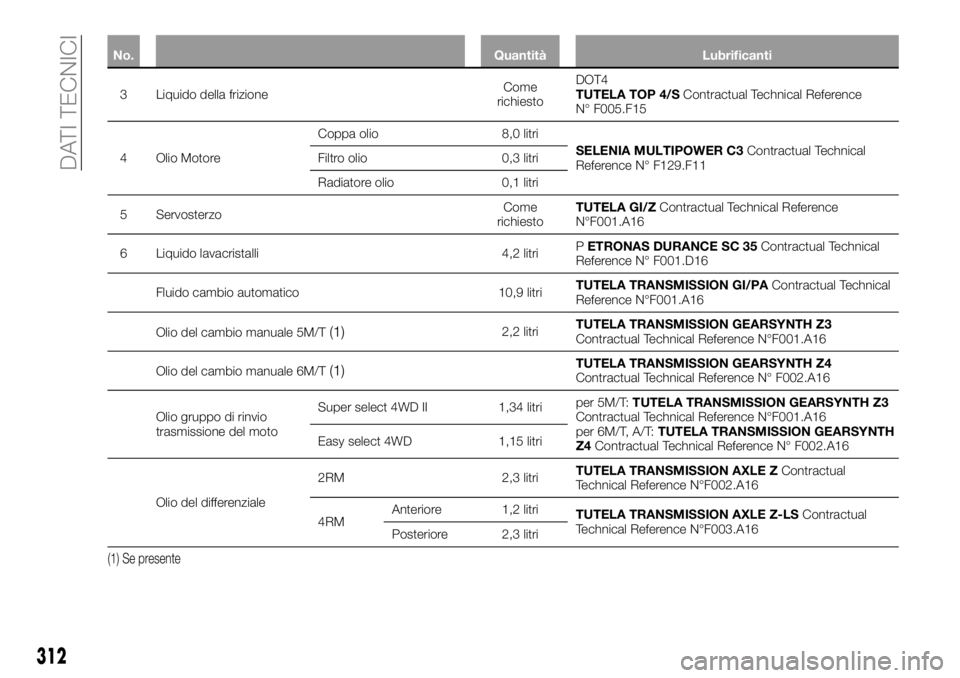

No. Quantità Lubrificanti
3 Liquido della frizioneCome
richiestoDOT4
TUTELA TOP 4/SContractual Technical Reference
N° F005.F15
4 Olio MotoreCoppa olio 8,0 litri
SELENIA MULTIPOWER C3Contractual Technical
Reference N° F129.F11 Filtro olio 0,3 litri
Radiatore olio 0,1 litri
5 ServosterzoCome
richiestoTUTELA GI/ZContractual Technical Reference
N°F001.A16
6 Liquido lavacristalli 4,2 litriPETRONAS DURANCE SC 35Contractual Technical
Reference N° F001.D16
Fluido cambio automatico 10,9 litriTUTELA TRANSMISSION GI/PAContractual Technical
Reference N°F001.A16
Olio del cambio manuale 5M/T
(1)2,2 litriTUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
Olio del cambio manuale 6M/T
(1)TUTELA TRANSMISSION GEARSYNTH Z4
Contractual Technical Reference N° F002.A16
Olio gruppo di rinvio
trasmissione del motoSuper select 4WD II 1,34 litriper 5M/T:TUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
per 6M/T, A/T:TUTELA TRANSMISSION GEARSYNTH
Z4Contractual Technical Reference N° F002.A16 Easy select 4WD 1,15 litri
Olio del differenziale2RM 2,3 litriTUTELA TRANSMISSION AXLE ZContractual
Technical Reference N°F002.A16
4RMAnteriore 1,2 litri
TUTELA TRANSMISSION AXLE Z-LSContractual
Technical Reference N°F003.A16
Posteriore 2,3 litri
(1) Se presente
312
DATI TECNICI

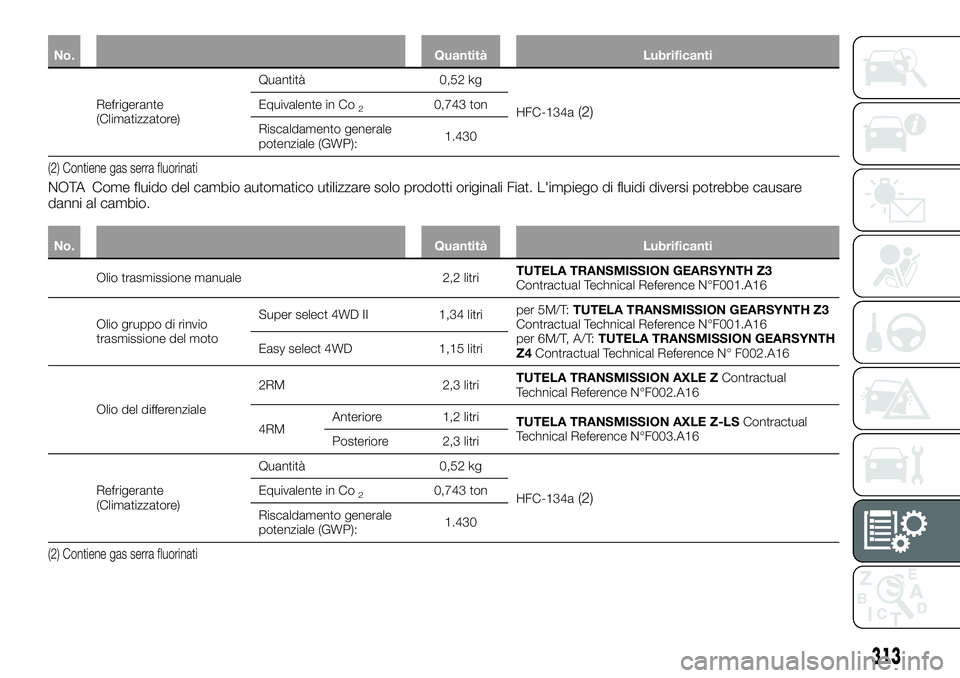

No. Quantità Lubrificanti
Refrigerante
(Climatizzatore)Quantità 0,52 kg
HFC-134a(2)Equivalente in Co20,743 ton
Riscaldamento generale
potenziale (GWP):1.430
(2) Contiene gas serra fluorinati
NOTA Come fluido del cambio automatico utilizzare solo prodotti originali Fiat. L'impiego di fluidi diversi potrebbe causare
danni al cambio.
No. Quantità Lubrificanti
Olio trasmissione manuale 2,2 litriTUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
Olio gruppo di rinvio
trasmissione del motoSuper select 4WD II 1,34 litriper 5M/T:TUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
per 6M/T, A/T:TUTELA TRANSMISSION GEARSYNTH
Z4Contractual Technical Reference N° F002.A16 Easy select 4WD 1,15 litri
Olio del differenziale2RM 2,3 litriTUTELA TRANSMISSION AXLE ZContractual
Technical Reference N°F002.A16
4RMAnteriore 1,2 litri
TUTELA TRANSMISSION AXLE Z-LSContractual
Technical Reference N°F003.A16
Posteriore 2,3 litri
Refrigerante
(Climatizzatore)Quantità 0,52 kg
HFC-134a
(2)Equivalente in Co20,743 ton
Riscaldamento generale
potenziale (GWP):1.430
(2) Contiene gas serra fluorinati
313

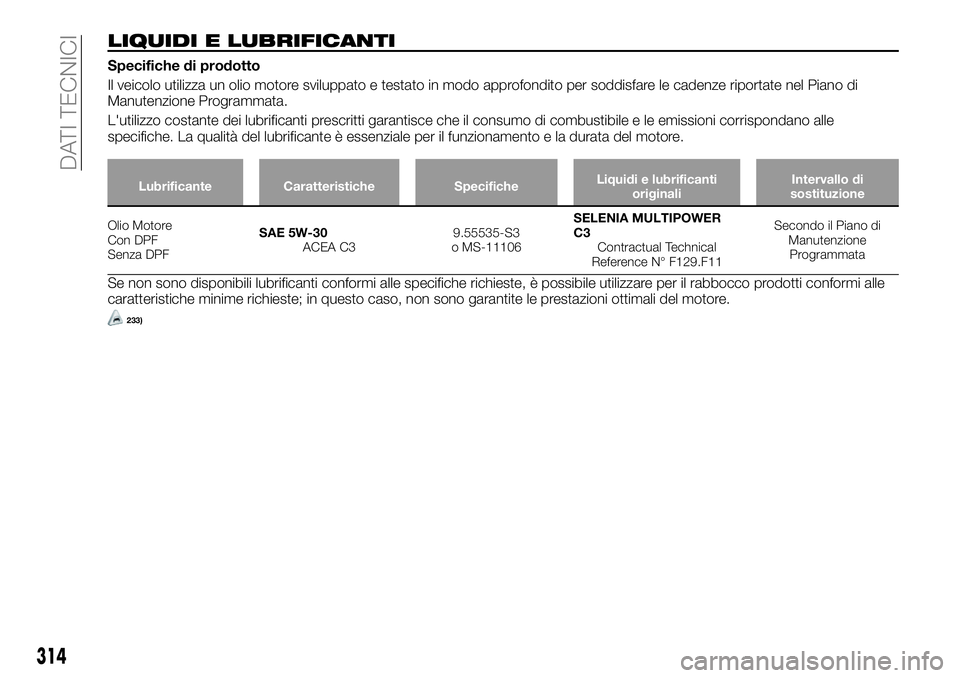

LIQUIDI E LUBRIFICANTI
Specifiche di prodotto
Il veicolo utilizza un olio motore sviluppato e testato in modo approfondito per soddisfare le cadenze riportate nel Piano di
Manutenzione Programmata.
L'utilizzo costante dei lubrificanti prescritti garantisce che il consumo di combustibile e le emissioni corrispondano alle
specifiche. La qualità del lubrificante è essenziale per il funzionamento e la durata del motore.
Lubrificante Caratteristiche SpecificheLiquidi e lubrificanti
originaliIntervallo di
sostituzione
Olio Motore
Con DPF
Senza DPFSAE 5W-30
ACEA C39.55535-S3
o MS-11106SELENIA MULTIPOWER
C3
Contractual Technical
Reference N° F129.F11Secondo il Piano di
Manutenzione
Programmata
Se non sono disponibili lubrificanti conformi alle specifiche richieste, è possibile utilizzare per il rabbocco prodotti conformi alle
caratteristiche minime richieste; in questo caso, non sono garantite le prestazioni ottimali del motore.
233)
314
DATI TECNICI

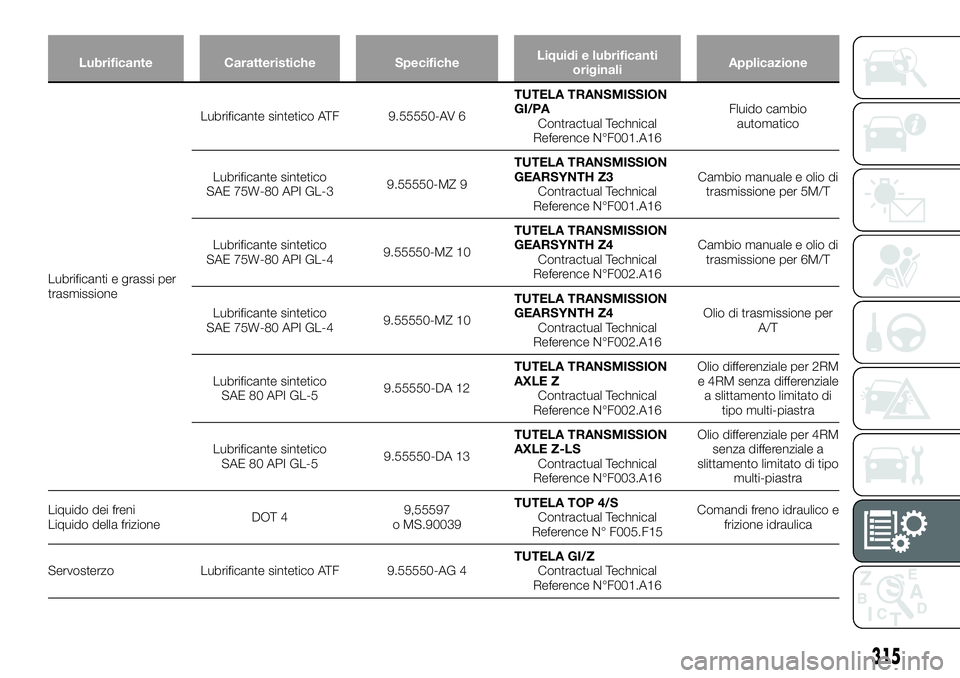

Lubrificante Caratteristiche SpecificheLiquidi e lubrificanti
originaliApplicazione
Lubrificanti e grassi per
trasmissioneLubrificante sintetico ATF 9.55550-AV 6TUTELA TRANSMISSION
GI/PA
Contractual Technical
Reference N°F001.A16Fluido cambio
automatico
Lubrificante sintetico
SAE 75W-80 API GL-39.55550-MZ 9TUTELA TRANSMISSION
GEARSYNTH Z3
Contractual Technical
Reference N°F001.A16Cambio manuale e olio di
trasmissione per 5M/T
Lubrificante sintetico
SAE 75W-80 API GL-49.55550-MZ 10TUTELA TRANSMISSION
GEARSYNTH Z4
Contractual Technical
Reference N°F002.A16Cambio manuale e olio di
trasmissione per 6M/T
Lubrificante sintetico
SAE 75W-80 API GL-49.55550-MZ 10TUTELA TRANSMISSION
GEARSYNTH Z4
Contractual Technical
Reference N°F002.A16Olio di trasmissione per
A/T
Lubrificante sintetico
SAE 80 API GL-59.55550-DA 12TUTELA TRANSMISSION
AXLE Z
Contractual Technical
Reference N°F002.A16Olio differenziale per 2RM
e 4RM senza differenziale
a slittamento limitato di
tipo multi-piastra
Lubrificante sintetico
SAE 80 API GL-59.55550-DA 13TUTELA TRANSMISSION
AXLE Z-LS
Contractual Technical
Reference N°F003.A16Olio differenziale per 4RM
senza differenziale a
slittamento limitato di tipo
multi-piastra
Liquido dei freni
Liquido della frizioneDOT 49,55597
o MS.90039TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Comandi freno idraulico e
frizione idraulica
Servosterzo Lubrificante sintetico ATF 9.55550-AG 4TUTELA GI/Z
Contractual Technical
Reference N°F001.A16
315

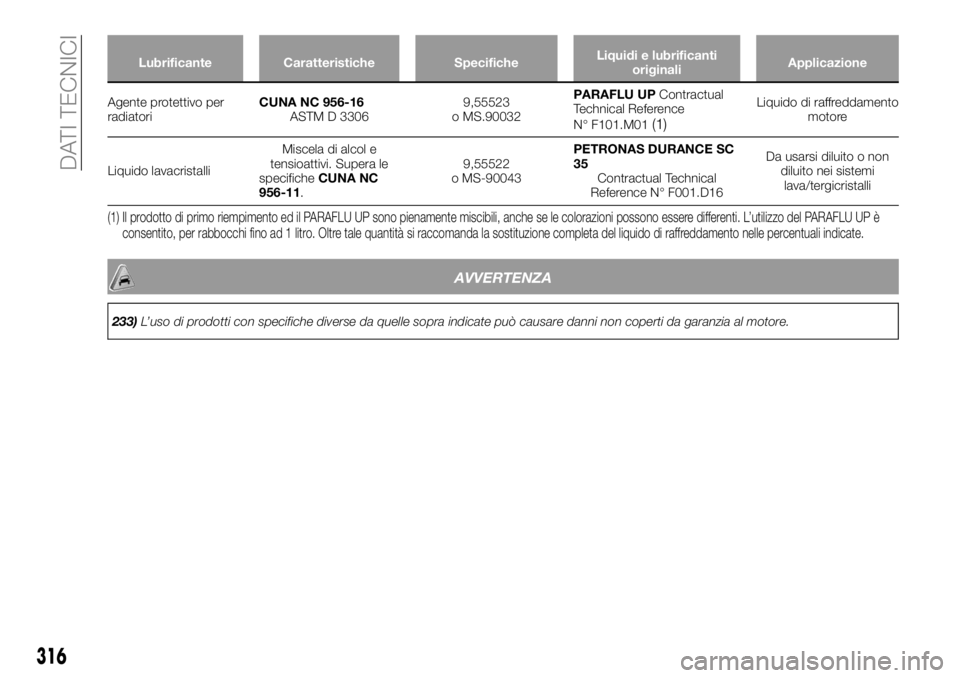

Lubrificante Caratteristiche SpecificheLiquidi e lubrificanti
originaliApplicazione
Agente protettivo per
radiatoriCUNA NC 956-16
ASTM D 33069,55523
o MS.90032PARAFLU UPContractual
Technical Reference
N° F101.M01
(1)
Liquido di raffreddamento
motore
Liquido lavacristalliMiscela di alcol e
tensioattivi. Supera le
specificheCUNA NC
956-11.9,55522
o MS-90043PETRONAS DURANCE SC
35
Contractual Technical
Reference N° F001.D16Da usarsi diluito o non
diluito nei sistemi
lava/tergicristalli
(1) Il prodotto di primo riempimento ed il PARAFLU UP sono pienamente miscibili, anche se le colorazioni possono essere differenti. L’utilizzo del PARAFLU UP è
consentito, per rabbocchi fino ad 1 litro. Oltre tale quantità si raccomanda la sostituzione completa del liquido di raffreddamento nelle percentuali indicate.
AVVERTENZA
233)L’uso di prodotti con specifiche diverse da quelle sopra indicate può causare danni non coperti da garanzia al motore.
316
DATI TECNICI

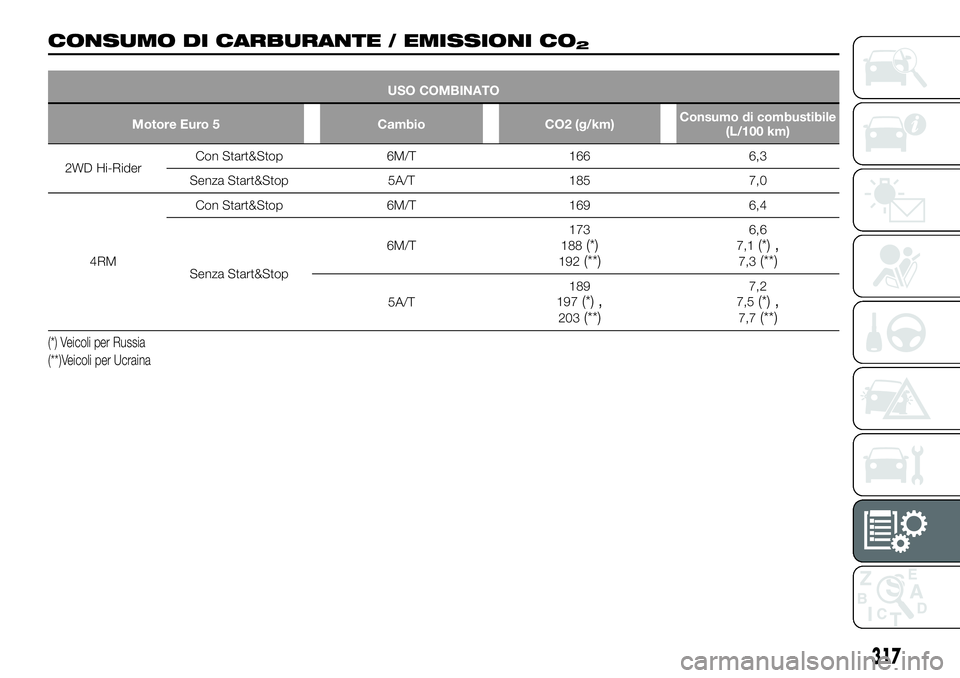

CONSUMO DI CARBURANTE / EMISSIONI CO2
USO COMBINATO
Motore Euro 5 Cambio CO2 (g/km)Consumo di combustibile
(L/100 km)
2WD Hi-RiderCon Start&Stop 6M/T 166 6,3
Senza Start&Stop 5A/T 185 7,0
4RMCon Start&Stop 6M/T 169 6,4
Senza Start&Stop6M/T173
188
(*)192(**)
6,6
7,1(*),7,3(**)
5A/T189
197(*),203(**)
7,2
7,5(*),7,7(**)
(*) Veicoli per Russia
(**)Veicoli per Ucraina
317

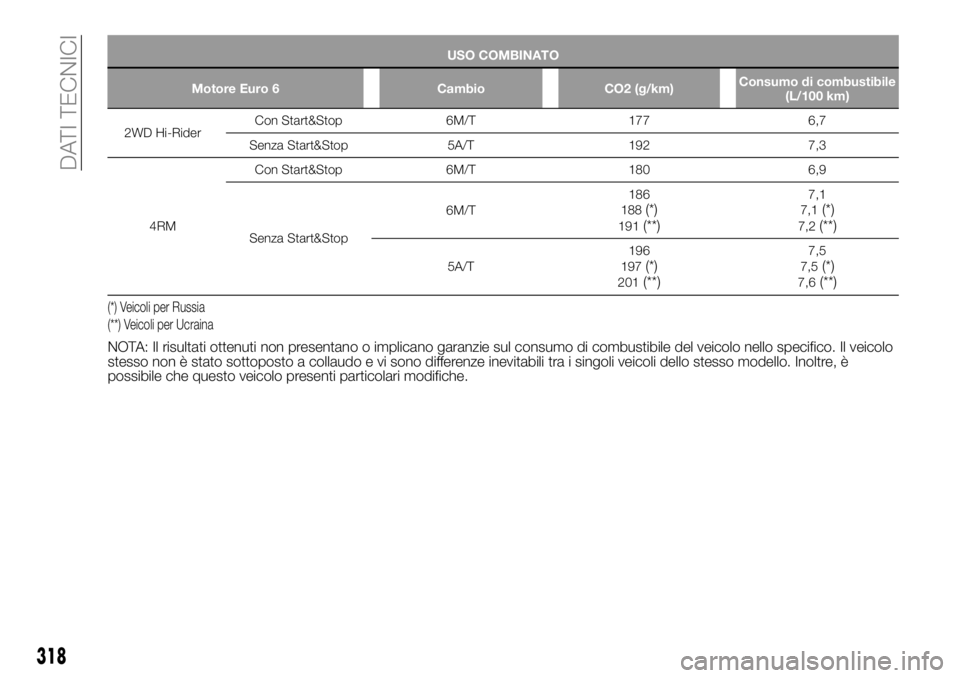

USO COMBINATO
Motore Euro 6 Cambio CO2 (g/km)Consumo di combustibile
(L/100 km)
2WD Hi-RiderCon Start&Stop 6M/T 177 6,7
Senza Start&Stop 5A/T 192 7,3
4RMCon Start&Stop 6M/T 180 6,9
Senza Start&Stop6M/T186
188
(*)191(**)
7,1
7,1(*)7,2(**)
5A/T196
197(*)201(**)
7,5
7,5(*)7,6(**)
(*) Veicoli per Russia
(**) Veicoli per Ucraina
NOTA: Il risultati ottenuti non presentano o implicano garanzie sul consumo di combustibile del veicolo nello specifico. Il veicolo
stesso non è stato sottoposto a collaudo e vi sono differenze inevitabili tra i singoli veicoli dello stesso modello. Inoltre, è
possibile che questo veicolo presenti particolari modifiche.
318
DATI TECNICI
