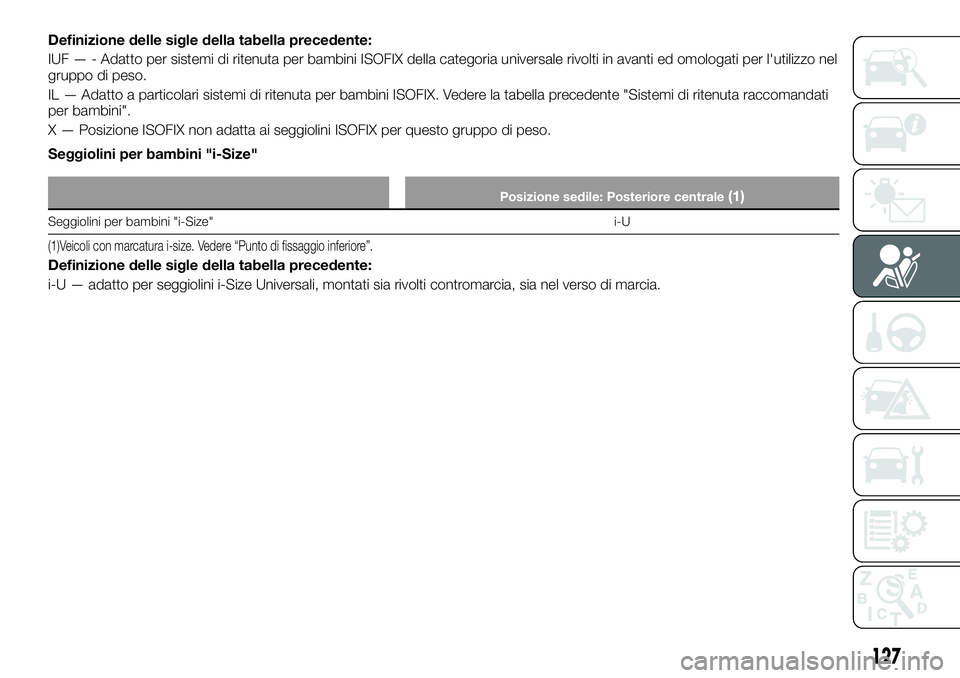

Definizione delle sigle della tabella precedente:
IUF — - Adatto per sistemi di ritenuta per bambini ISOFIX della categoria universale rivolti in avanti ed omologati per l'utilizzo nel
gruppo di peso.
IL — Adatto a particolari sistemi di ritenuta per bambini ISOFIX. Vedere la tabella precedente "Sistemi di ritenuta raccomandati
per bambini".
X — Posizione ISOFIX non adatta ai seggiolini ISOFIX per questo gruppo di peso.
Seggiolini per bambini "i-Size"
Posizione sedile: Posteriore centrale(1)
Seggiolini per bambini "i-Size" i-U
(1)Veicoli con marcatura i-size. Vedere “Punto di fissaggio inferiore”.
Definizione delle sigle della tabella precedente:
i-U — adatto per seggiolini i-Size Universali, montati sia rivolti contromarcia, sia nel verso di marcia.
127

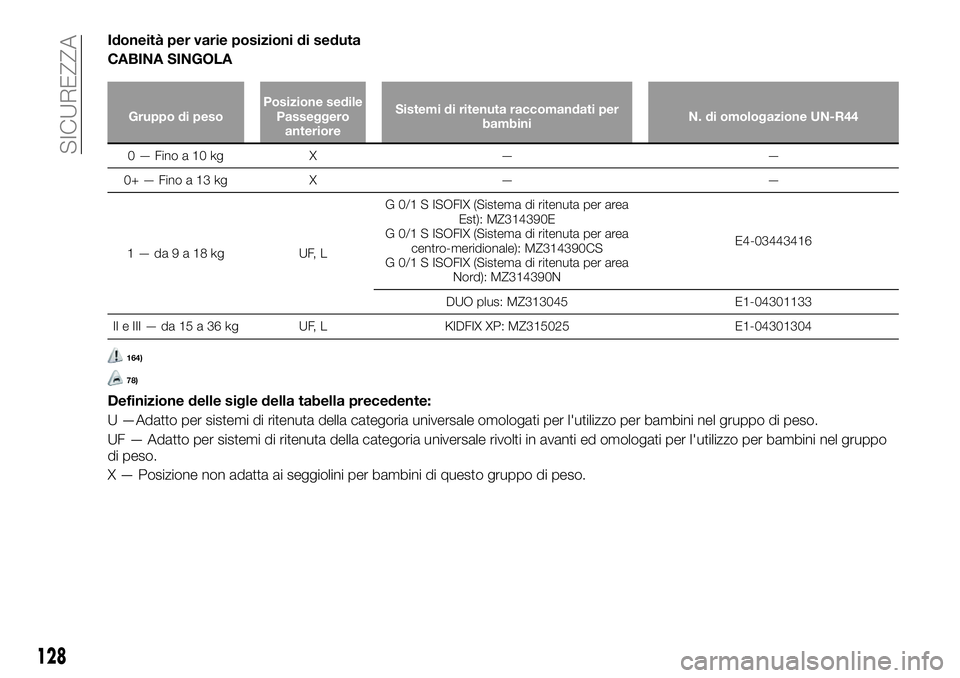

Idoneità per varie posizioni di seduta
CABINA SINGOLA
Gruppo di pesoPosizione sedile
Passeggero
anterioreSistemi di ritenuta raccomandati per
bambiniN. di omologazione UN-R44
0—Finoa10kg X — —
0+—Finoa13kg X — —
1—da9a18kg UF,LG 0/1 S ISOFIX (Sistema di ritenuta per area
Est): MZ314390E
G 0/1 S ISOFIX (Sistema di ritenuta per area
centro-meridionale): MZ314390CS
G 0/1 S ISOFIX (Sistema di ritenuta per area
Nord): MZ314390NE4-03443416
DUO plus: MZ313045 E1-04301133
II e III — da 15 a 36 kg UF, L KIDFIX XP: MZ315025 E1-04301304
164)
78)
Definizione delle sigle della tabella precedente:
U —Adatto per sistemi di ritenuta della categoria universale omologati per l'utilizzo per bambini nel gruppo di peso.
UF — Adatto per sistemi di ritenuta della categoria universale rivolti in avanti ed omologati per l'utilizzo per bambini nel gruppo
di peso.
X — Posizione non adatta ai seggiolini per bambini di questo gruppo di peso.
128
SICUREZZA

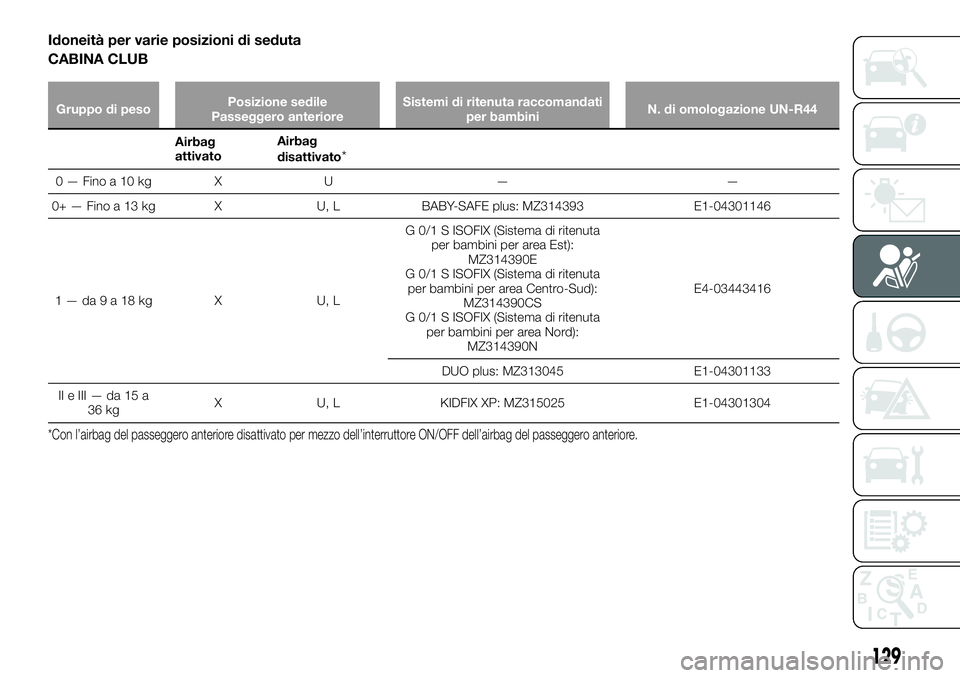

Idoneità per varie posizioni di seduta
CABINA CLUB
Gruppo di pesoPosizione sedile
Passeggero anterioreSistemi di ritenuta raccomandati
per bambiniN. di omologazione UN-R44
Airbag
attivatoAirbag
disattivato*
0—Finoa10kg X U — —
0+ — Fino a 13 kg X U, L BABY-SAFE plus: MZ314393 E1-04301146
1—da9a18kg X U,LG 0/1 S ISOFIX (Sistema di ritenuta
per bambini per area Est):
MZ314390E
G 0/1 S ISOFIX (Sistema di ritenuta
per bambini per area Centro-Sud):
MZ314390CS
G 0/1 S ISOFIX (Sistema di ritenuta
per bambini per area Nord):
MZ314390NE4-03443416
DUO plus: MZ313045 E1-04301133
IIeIII—da15a
36 kgX U, L KIDFIX XP: MZ315025 E1-04301304
*Con l’airbag del passeggero anteriore disattivato per mezzo dell’interruttore ON/OFF dell’airbag del passeggero anteriore.
129

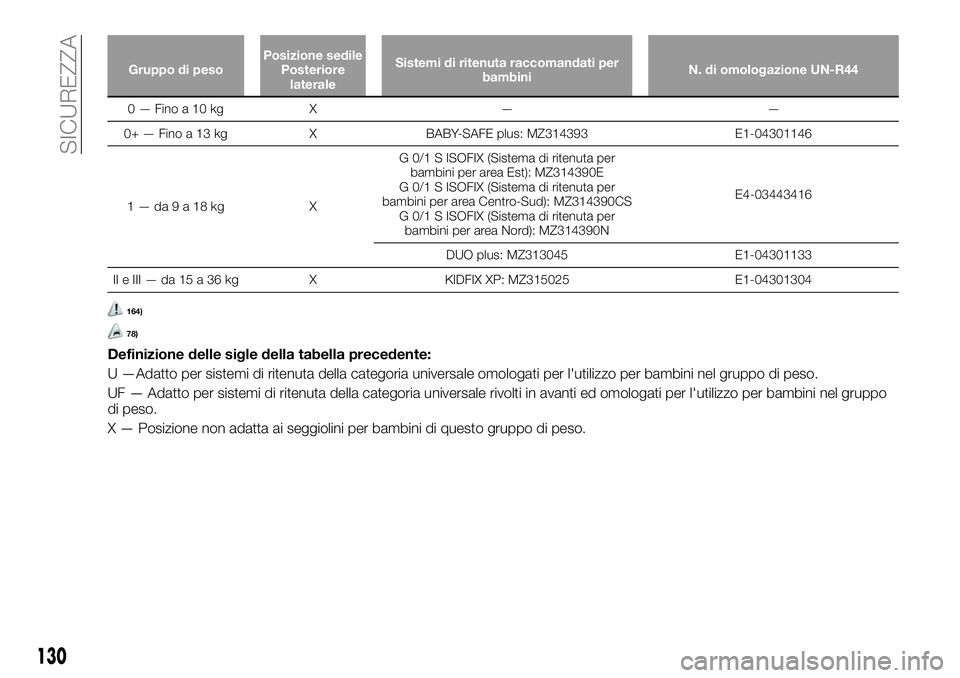

Gruppo di pesoPosizione sedile
Posteriore
lateraleSistemi di ritenuta raccomandati per
bambiniN. di omologazione UN-R44
0—Finoa10kg X — —
0+ — Fino a 13 kg X BABY-SAFE plus: MZ314393 E1-04301146
1—da9a18kg XG 0/1 S ISOFIX (Sistema di ritenuta per
bambini per area Est): MZ314390E
G 0/1 S ISOFIX (Sistema di ritenuta per
bambini per area Centro-Sud): MZ314390CS
G 0/1 S ISOFIX (Sistema di ritenuta per
bambini per area Nord): MZ314390NE4-03443416
DUO plus: MZ313045 E1-04301133
II e III — da 15 a 36 kg X KIDFIX XP: MZ315025 E1-04301304
164)
78)
Definizione delle sigle della tabella precedente:
U —Adatto per sistemi di ritenuta della categoria universale omologati per l'utilizzo per bambini nel gruppo di peso.
UF — Adatto per sistemi di ritenuta della categoria universale rivolti in avanti ed omologati per l'utilizzo per bambini nel gruppo
di peso.
X — Posizione non adatta ai seggiolini per bambini di questo gruppo di peso.
130
SICUREZZA

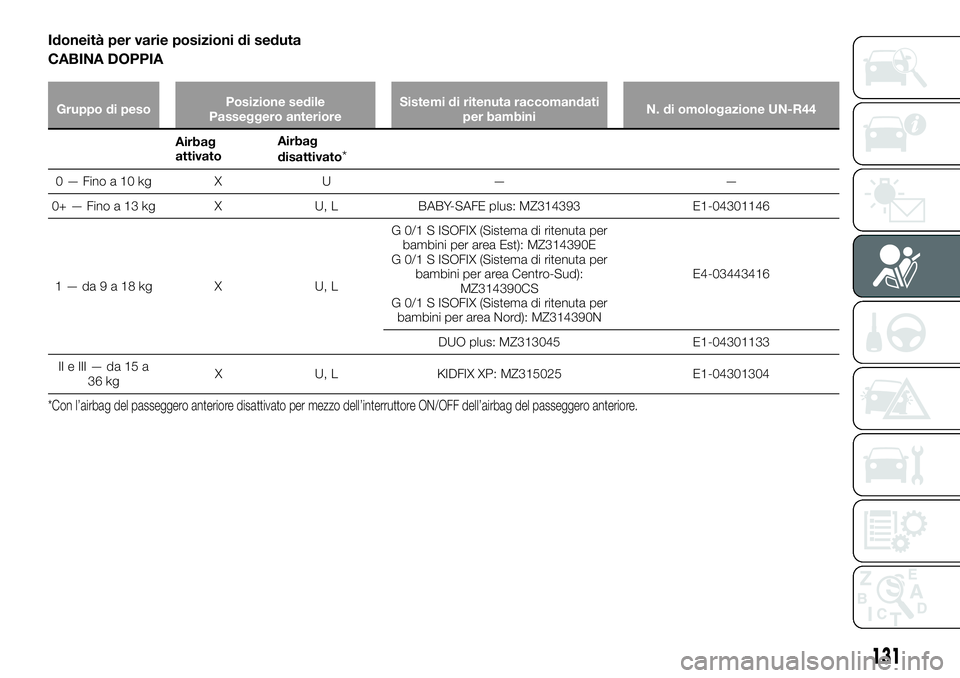

Idoneità per varie posizioni di seduta
CABINA DOPPIA
Gruppo di pesoPosizione sedile
Passeggero anterioreSistemi di ritenuta raccomandati
per bambiniN. di omologazione UN-R44
Airbag
attivatoAirbag
disattivato*
0—Finoa10kg X U — —
0+ — Fino a 13 kg X U, L BABY-SAFE plus: MZ314393 E1-04301146
1—da9a18kg X U,LG 0/1 S ISOFIX (Sistema di ritenuta per
bambini per area Est): MZ314390E
G 0/1 S ISOFIX (Sistema di ritenuta per
bambini per area Centro-Sud):
MZ314390CS
G 0/1 S ISOFIX (Sistema di ritenuta per
bambini per area Nord): MZ314390NE4-03443416
DUO plus: MZ313045 E1-04301133
IIeIII—da15a
36 kgX U, L KIDFIX XP: MZ315025 E1-04301304
*Con l’airbag del passeggero anteriore disattivato per mezzo dell’interruttore ON/OFF dell’airbag del passeggero anteriore.
131

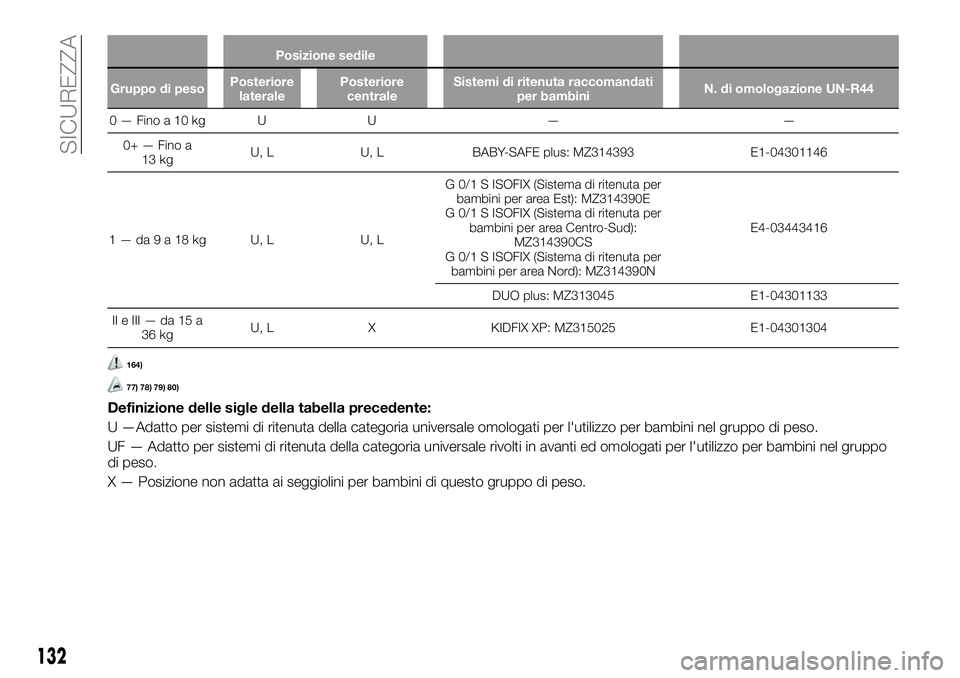

Posizione sedile
Gruppo di pesoPosteriore
lateralePosteriore
centraleSistemi di ritenuta raccomandati
per bambiniN. di omologazione UN-R44
0—Finoa10kg U U — —
0+ — Fino a
13 kgU, L U, L BABY-SAFE plus: MZ314393 E1-04301146
1—da9a18kg U,L U,LG 0/1 S ISOFIX (Sistema di ritenuta per
bambini per area Est): MZ314390E
G 0/1 S ISOFIX (Sistema di ritenuta per
bambini per area Centro-Sud):
MZ314390CS
G 0/1 S ISOFIX (Sistema di ritenuta per
bambini per area Nord): MZ314390NE4-03443416
DUO plus: MZ313045 E1-04301133
IIeIII—da15a
36 kgU, L X KIDFIX XP: MZ315025 E1-04301304
164)
77) 78) 79) 80)
Definizione delle sigle della tabella precedente:
U —Adatto per sistemi di ritenuta della categoria universale omologati per l'utilizzo per bambini nel gruppo di peso.
UF — Adatto per sistemi di ritenuta della categoria universale rivolti in avanti ed omologati per l'utilizzo per bambini nel gruppo
di peso.
X — Posizione non adatta ai seggiolini per bambini di questo gruppo di peso.
132
SICUREZZA

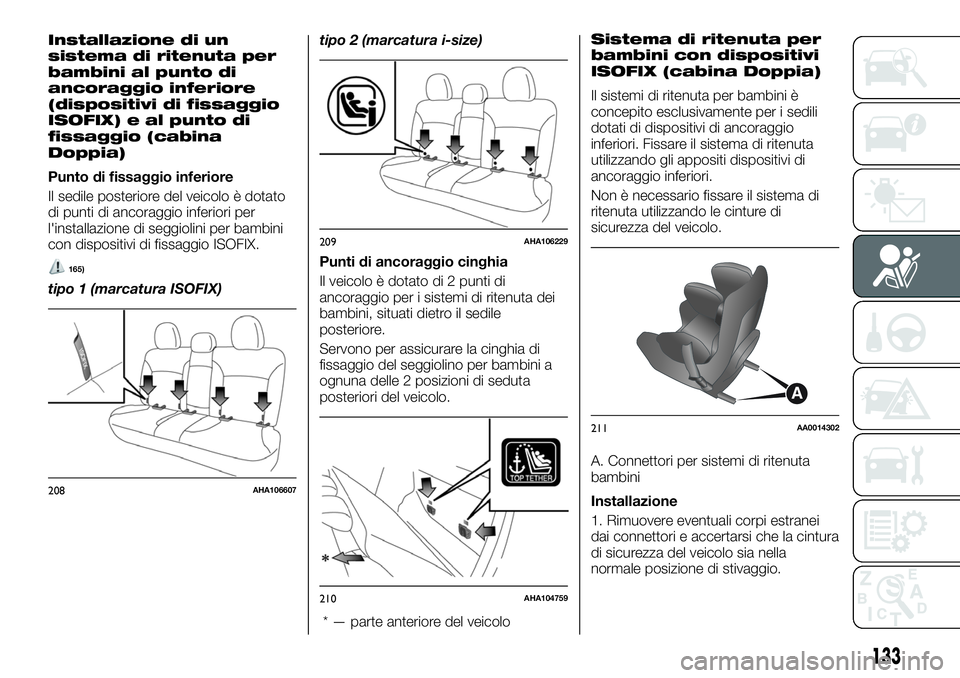

Installazione di un
sistema di ritenuta per
bambini al punto di
ancoraggio inferiore
(dispositivi di fissaggio
ISOFIX) e al punto di
fissaggio (cabina
Doppia)
Punto di fissaggio inferiore
Il sedile posteriore del veicolo è dotato
di punti di ancoraggio inferiori per
l'installazione di seggiolini per bambini
con dispositivi di fissaggio ISOFIX.
tipo 1 (marcatura ISOFIX)tipo 2 (marcatura i-size)
Punti di ancoraggio cinghia
Il veicolo è dotato di 2 punti di
ancoraggio per i sistemi di ritenuta dei
bambini, situati dietro il sedile
posteriore.
Servono per assicurare la cinghia di
fissaggio del seggiolino per bambini a
ognuna delle 2 posizioni di seduta
posteriori del veicolo.
* — parte anteriore del veicolo
165)
Sistema di ritenuta per
bambini con dispositivi
ISOFIX (cabina Doppia)
Il sistemi di ritenuta per bambini è
concepito esclusivamente per i sedili
dotati di dispositivi di ancoraggio
inferiori. Fissare il sistema di ritenuta
utilizzando gli appositi dispositivi di
ancoraggio inferiori.
Non è necessario fissare il sistema di
ritenuta utilizzando le cinture di
sicurezza del veicolo.
A. Connettori per sistemi di ritenuta
bambini
Installazione
1. Rimuovere eventuali corpi estranei
dai connettori e accertarsi che la cintura
di sicurezza del veicolo sia nella
normale posizione di stivaggio.
208AHA106607
209AHA106229
210AHA104759
A
211AA0014302
133

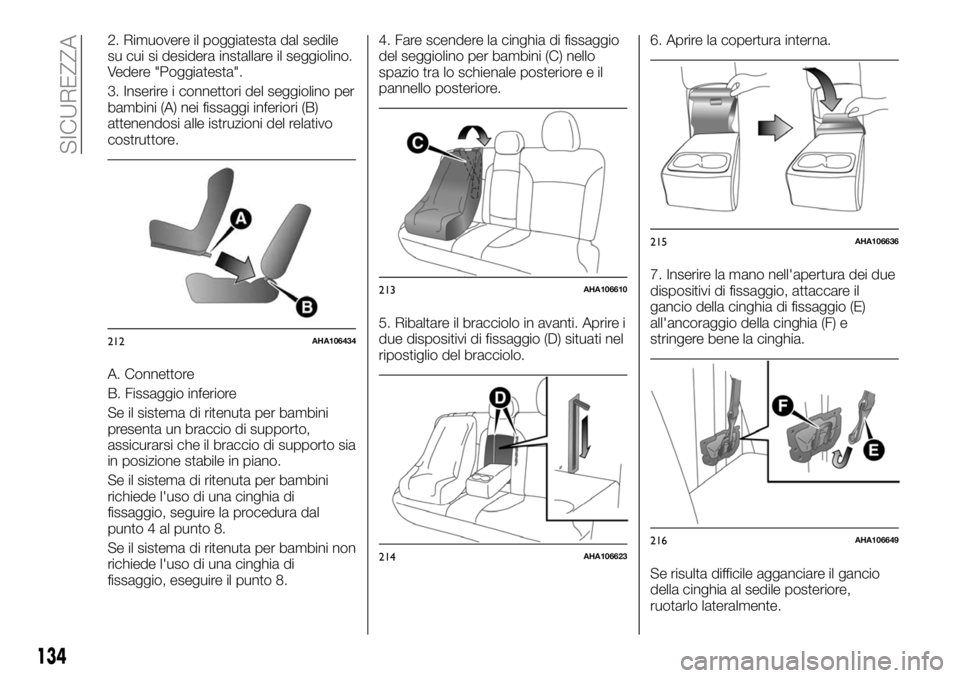

2. Rimuovere il poggiatesta dal sedile
su cui si desidera installare il seggiolino.
Vedere "Poggiatesta".
3. Inserire i connettori del seggiolino per
bambini (A) nei fissaggi inferiori (B)
attenendosi alle istruzioni del relativo
costruttore.
A. Connettore
B. Fissaggio inferiore
Se il sistema di ritenuta per bambini
presenta un braccio di supporto,
assicurarsi che il braccio di supporto sia
in posizione stabile in piano.
Se il sistema di ritenuta per bambini
richiede l'uso di una cinghia di
fissaggio, seguire la procedura dal
punto 4 al punto 8.
Se il sistema di ritenuta per bambini non
richiede l'uso di una cinghia di
fissaggio, eseguire il punto 8.4. Fare scendere la cinghia di fissaggio
del seggiolino per bambini (C) nello
spazio tra lo schienale posteriore e il
pannello posteriore.
5. Ribaltare il bracciolo in avanti. Aprire i
due dispositivi di fissaggio (D) situati nel
ripostiglio del bracciolo.6. Aprire la copertura interna.
7. Inserire la mano nell'apertura dei due
dispositivi di fissaggio, attaccare il
gancio della cinghia di fissaggio (E)
all'ancoraggio della cinghia (F) e
stringere bene la cinghia.
Se risulta difficile agganciare il gancio
della cinghia al sedile posteriore,
ruotarlo lateralmente.
212AHA106434
213AHA106610
214AHA106623
215AHA106636
216AHA106649
