107)Fare attenzione a non inalare i vapori
del combustibile. Il combustibile contiene
sostanze tossiche.
108)Tenere chiuse portiere e finestrini
finché il rifornimento del veicolo non è stato
completato. Tenendo aperti portiere o
finestrini, i vapori del combustibile
potrebbero penetrare nell'abitacolo.
109)Se il tappo del serbatoio deve essere
sostituito, utilizzare esclusivamente ricambi
originali Fiat.
110)Poiché il sistema di alimentazione
potrebbe essere sotto pressione,
rimuovere il tappo del serbatoio
lentamente. In questo modo la pressione o
il vuoto eventualmente presenti nel
serbatoio sfiatano. In presenza di un sibilo,
attendere che cessi prima di rimuovere il
tappo. Altrimenti, il carburante potrebbe
fuoriuscire violentemente provocando
lesioni a voi o ad altre persone.
111)Evitare di applicare sul bocchettone di
rifornimento tappi o altri coperchi che non
siano quelli specificatamente previsti per il
veicolo. L'utilizzo di tappi/coperchi non
conformi può causare un aumento della
pressione all'interno del serbatoio
generando situazioni di pericolo.
112)Non utilizzare telefoni cellulari nelle
vicinanze delle pompe erogatrici del
carburante: rischio di incendio.
113)Non inclinare la pistola.INGRESSO O
USCITA DAL
VEICOLO
114)
ATTENZIONE
114)Per evitare di scivolare e danneggiare
la superficie verniciata, non calpestare la
copertura del gradino laterale (A).
182AHA113612
95

CONOSCENZA DEL QUADRO STRUMENTI
Questa sezione del libretto Le fornisce
tutte le informazioni utili per conoscere,
interpretare e utilizzare correttamente il
quadro strumenti.STRUMENTI................97
DISPLAY MULTI-INFORMAZIONE
(MID).....................97
SPIE....................106
96
CONOSCENZA DEL QUADRO STRUMENTI

STRUMENTI
1. Contagiri — Il contagiri fornisce
indicazioni relative al regime del motore
(giri al minuto). Il contagiri può essere
utile per adottare a uno stile di guida
meno dispendioso inoltre segnala una
condizione di regime eccessivo del
motore (zona rossa). 2. Display
multi-informazione (MID) 3. Tachimetro
(km/h o mph + km/h) 4. Interruttore
display multi-informazione
48)
AVVERTENZA
48)Durante la guida, tenere sotto controllo
il contagiri per assicurarsi che l'indicazione
del regime motore non salga fino alla zona
rossa (fuori giri del motore).
DISPLAY MULTI-
INFORMAZIONE
(MID)
Prima dell'utilizzo, arrestare sempre il
veicolo in un luogo sicuro. Il display
multi-informazione comprende le
seguenti informazioni: contachilometri,
contachilometri parziale, consumo
carburante medio ecc.
1. Visualizzazione temperatura liquido
di raffreddamento motore
2. Visualizzazione posizione leva
selettrice* 3. Visualizzazione limitatore
di velocità* 4. Indicatore cambio
marcia* 5. Visualizzazione combustibile
residuo 6. Avvertenza di possibile
presenza ghiaccio su strada*
7. Display informativo 8. Promemoria
manutenzione
* — se in dotazione
183AHA103361
184AA0110510
185AHA106463
97

NOTA Quando l'interruttore di
accensione o la modalità di
funzionamento sono nella posizione
OFF, il limitatore di velocità, l'indicatore
di cambio marcia, la visualizzazione
posizione della leva selettrice, la
visualizzazione carburante residuo, la
visualizzazione temperatura liquido di
raffreddamento motore e l'avvertenza
strada ghiacciata non appaiono sul
display.
98
CONOSCENZA DEL QUADRO STRUMENTI

DISPLAY INFORMATIVO
Ogni volta che si preme leggermente l'interruttore del display multi-informazione (A), la visualizzazione cambia nel seguente
ordine.
1. Contachilometri 2. Contachilometri parziale A 3. Contachilometri parziale B 4. Controllo illuminazione 5. Indicazione
autonomia residua 6. Indicatore consumo medio di combustibile 7. Monitor Start&Stop* 8. Indicazione temperatura esterna*
9. Promemoria di manutenzione (percorrenza) 10. Promemoria di manutenzione (mese)
* — se in dotazione
NOTA Quando l'interruttore di accensione o la modalità di funzionamento sono nella posizione OFF, l'indicazione autonomia
residua, l'indicatore consumo medio di combustibile e l'indicazione temperatura esterna non appaiono sul display.
NOTA Durante la guida, il promemoria manutenzione non viene visualizzato, anche se si aziona l'interruttore del display
multi-informazioni.
186AH1100371
99

Contachilometri
Il contachilometri indica la distanza
percorsa.
Contachilometri parziale
Il contachilometri parziale indica la
distanza percorsa tra due punti.
Esempio di uso del contachilometri [A]
e del contachilometri parziale [B].
È possibile misurare due distanze
percorse, dal punto di partenza iniziale
con il contachilometri [A] e da un
particolare punto intermedio utilizzando
il contachilometri parziale [B].
Azzeramento del contachilometri
parziale
Per riportare l'indicazione a 0, tenere
premuto l'interruttore del display
multi-informazione per almeno
2 secondi. Viene così azzerato solo il
valore visualizzato in quel momento.
Esempio
Se è visualizzato il contachilometri
parziale [A], sarà azzerato solo questo
[A].
NOTA Quando si scollega il cavo della
batteria, la memoria del contachilometri
parziale [A] e [B] viene cancellata e il
display torna a "0".
Controllo illuminazione
Ogni volta che viene premuto
l'interruttore del display multi-
informazione (2) per 2 secondi o più
viene emesso un segnale acustico e la
luminosità del quadro strumenti cambia.NOTA È possibile regolare fino ad
8 diversi livelli rispettivamente per
quando le luci di posizione sono accese
o spente. Ogni volta che la luminosità
viene ridotta di due livelli, il display del
livello di luminosità diminuisce di un
segmento alla volta.
NOTA Se il veicolo è dotato di controllo
automatico delle luci, quando
l'interruttore luci è in posizione diversa
da "OFF", l'illuminazione-del quadro
strumenti passa automaticamente-alla
luminosità selezionata, in funzione della
luminosità presente all'esterno del
veicolo.
NOTA Il livello di luminosità della
strumentazione è memorizzato quando
la modalità di funzionamento si trova in
posizione OFF.Indicazione autonomia residua
Visualizza l'autonomia residua
approssimativa (i chilometri che si
possono percorrere con il combustibile
residuo). Quando l'autonomia residua
totale scende sotto i 50 km circa, sul
display viene visualizzata l'indicazione
"—".
NOTA L'autonomia residua viene
determinata in base ai dati di consumo
del combustibile. Questo può variare in
base alle condizioni e allo stile di guida.
Utilizzare l'autonomia residua
visualizzata come valore puramente
indicativo.
NOTA Quando si fa rifornimento di
combustibile, l'indicazione
dell'autonomia viene aggiornata.
Tuttavia, se la quantità di combustibile
rifornito è minima, il valore indicato non
può essere aggiornato. Fare il pieno di
combustibile quando possibile.
NOTA In rare occasioni, il valore
visualizzato per l'autonomia residua può
variare nel caso in cui il veicolo sia
parcheggiato in forte pendenza. Ciò è
dovuto allo spostamento de!
combustibile all'interno del serbatoio e
non è indice di malfunzionamento.
NOTA Le indicazioni visualizzate
possono essere impostate nell'unità di
misura desiderata (km o miglia). Vedere
"Modifica impostazione funzioni".
187AHA101282
100
CONOSCENZA DEL QUADRO STRUMENTI

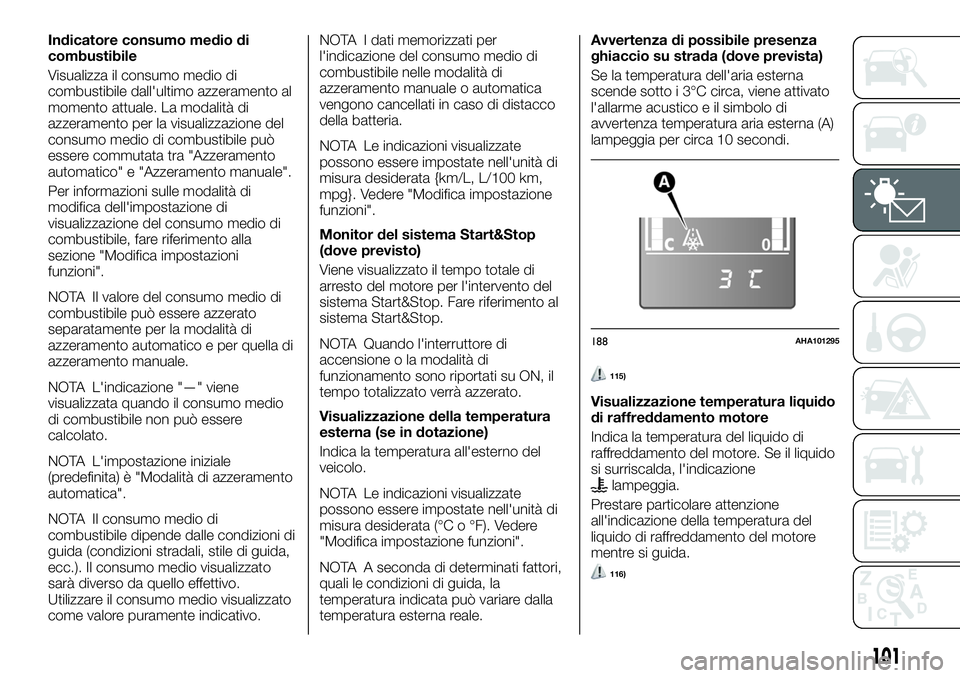

Indicatore consumo medio di
combustibile
Visualizza il consumo medio di
combustibile dall'ultimo azzeramento al
momento attuale. La modalità di
azzeramento per la visualizzazione del
consumo medio di combustibile può
essere commutata tra "Azzeramento
automatico" e "Azzeramento manuale".
Per informazioni sulle modalità di
modifica dell'impostazione di
visualizzazione del consumo medio di
combustibile, fare riferimento alla
sezione "Modifica impostazioni
funzioni".
NOTA Il valore del consumo medio di
combustibile può essere azzerato
separatamente per la modalità di
azzeramento automatico e per quella di
azzeramento manuale.
NOTA L'indicazione "—" viene
visualizzata quando il consumo medio
di combustibile non può essere
calcolato.
NOTA L'impostazione iniziale
(predefinita) è "Modalità di azzeramento
automatica".
NOTA Il consumo medio di
combustibile dipende dalle condizioni di
guida (condizioni stradali, stile di guida,
ecc.). Il consumo medio visualizzato
sarà diverso da quello effettivo.
Utilizzare il consumo medio visualizzato
come valore puramente indicativo.NOTA I dati memorizzati per
l'indicazione del consumo medio di
combustibile nelle modalità di
azzeramento manuale o automatica
vengono cancellati in caso di distacco
della batteria.
NOTA Le indicazioni visualizzate
possono essere impostate nell'unità di
misura desiderata {km/L, L/100 km,
mpg}. Vedere "Modifica impostazione
funzioni".
Monitor del sistema Start&Stop
(dove previsto)
Viene visualizzato il tempo totale di
arresto del motore per l'intervento del
sistema Start&Stop. Fare riferimento al
sistema Start&Stop.
NOTA Quando l'interruttore di
accensione o la modalità di
funzionamento sono riportati su ON, il
tempo totalizzato verrà azzerato.
Visualizzazione della temperatura
esterna (se in dotazione)
Indica la temperatura all'esterno del
veicolo.
NOTA Le indicazioni visualizzate
possono essere impostate nell'unità di
misura desiderata (°C o °F). Vedere
"Modifica impostazione funzioni".
NOTA A seconda di determinati fattori,
quali le condizioni di guida, la
temperatura indicata può variare dalla
temperatura esterna reale.Avvertenza di possibile presenza
ghiaccio su strada (dove prevista)
Se la temperatura dell'aria esterna
scende sotto i 3°C circa, viene attivato
l'allarme acustico e il simbolo di
avvertenza temperatura aria esterna (A)
lampeggia per circa 10 secondi.
115)
Visualizzazione temperatura liquido
di raffreddamento motore
Indica la temperatura del liquido di
raffreddamento del motore. Se il liquido
si surriscalda, l'indicazione
lampeggia.
Prestare particolare attenzione
all'indicazione della temperatura del
liquido di raffreddamento del motore
mentre si guida.
116)
188AHA101295
101

Visualizzazione combustibile
residuo
Indica il livello del combustibile rimasto
nel serbatoio quando l'interruttore di
accensione o la modalità di
funzionamento si trovano sulla
posizione ON.
1 — Pieno
0 — Vuoto
NOTA La stabilizzazione del display in
seguito al rifornimento potrebbe
richiedere alcuni secondi.
NOTA Se si rifornisce il veicolo quando
l'accensione o la modalità di
funzionamento si trova su ON,
l'indicatore di livello combustibile
potrebbe indicare un livello di
combustibile non corretto.NOTA La freccetta (A) indica che lo
sportello del bocchettone di
rifornimento del serbatoio è posizionato
sul lato sinistro del veicolo.
Segnalazione combustibile in
esaurimento
Quando la quantità di combustibile nel
serbatoio si riduce a circa 10 litri o
meno (un solo segmento visualizzato),
portando l'interruttore di accensione o
la modalità di funzionamento sulla
posizione ON, l'ultimo segmento
dell'indicatore di livello lampeggia. Se il
livello del combustibile residuo cala
ulteriormente, l'ultimo segmento
dell'indicatore di livello si spegne e
lampeggia l'indicazione
.
49)
NOTA Sui pendii o in curva,
l'indicazione potrebbe essere errata a
causa dello spostamento del
combustibile nel serbatoio.Promemoria manutenzione
Visualizza il tempo mancante al
successivo intervento di manutenzione
periodica consigliato da Fiat. Alla
scadenza dell'intervallo di
manutenzione viene visualizzata
l'indicazione "—".
Il simbolo della chiave inglese indica il
controllo periodico.
NOTA In funzione della versione del
veicolo, il tempo visualizzato può
differire dal tempo mancante al
successivo intervento di manutenzione
periodica consigliato da FCA Italy SpA.
Inoltre, le impostazioni per la
visualizzazione del tempo mancante al
prossimo controllo periodico possono
essere modificate. Per modificare tali
impostazioni, rivolgersi alla Rete
Assistenziale Fiat. Per maggiori dettagli
rivolgersi alla Rete Assistenziale Fiat.
(*) — Distanza
189AHA101309
190AHA101312
191AHA101325
102
CONOSCENZA DEL QUADRO STRUMENTI
(**) — Mesi
