2018 FIAT FULLBACK Libretto Uso Manutenzione (in Italian)

AVVERTENZA
106)Se il veicolo deve rimanere fermo per
un tempo prolungato o se lo si deve
lasciare incustodito, spegnere il motore.
107)Osservare le seguenti precauzioni
quando il motore si arresta
automaticamente. Altrimenti, si potrebbero
verificare incidenti non appena il motore si
riavvia in automatico: non premere
l'acceleratore per far partire il veicolo da
fermo (indipendentemente che il motore sia
avviato o arrestato). Altrimenti si potrebbero
verificare incidenti non appena il motore si
riavvia in automatico; quando il motore si
arresta automaticamente, non tentare di
uscire dal veicolo. Poiché il motore si riavvia
in automatico quando la cintura di
sicurezza non è allacciata o la porta del
guidatore è aperta, si potrebbe verificare un
incidente inatteso non appena il veicolo
inizia a muoversi; non portare la leva del
cambio in posizioni diverse dalla "N" (Folle).
Se si porta la leva del cambio in posizioni
diverse dalla "N" (Folle), la spia/il display
dell'indicatore lampeggia e si ode un
suono. Se si riporta la leva del cambio in
posizione "N" (Folle), la spia smette di
lampeggiare e il suono si interrompe. Il
motore non si riavvierà se la leva del
cambio è in una posizione diversa dalla "N"
(Folle).108)Nei seguenti casi, il motore si riavvierà
in automatico anche se era stato arrestato
dal sistema Start&Stop. Prestare estrema
attenzione: in caso contrario potrebbero
verificarsi incidenti al riavvio del motore. 1
— La velocità del veicolo è uguale o
maggiore di 3 km/h quando si percorre una
discesa in folle o per inerzia (coasting). 2 —
la pressione del vuoto del servofreno è
bassa a causa della pressione del pedale
del freno ripetuta o più intensa del normale.
3 — La temperatura del liquido di
raffreddamento motore è bassa. 4 —
Quando il climatizzatore viene azionato
premendo il relativo interruttore. 5 —
Quando la temperatura preimpostata del
climatizzatore viene cambiata in maniera
significativa. 6 — Quando il climatizzatore è
in funzione in modalità AUTO e il controllo
temperatura è impostato al massimo di
calore o di fresco (per i veicoli con
climatizzatore automatico). 7 — Quando il
climatizzatore è ACCESO, la temperatura
dell’abitacolo aumenta e il compressore del
climatizzatore si attiva per abbassare la
temperatura. 8 — L'interruttore dello
sbrinatore è premuto. Vedere “Sbrinatura
rapida”.9—Ilconsumo di energia elettrica
è elevato per esempio se il lunotto termico
o altri componenti elettrici sono in funzione
o la velocità del ventilatore è troppo alta. 10
— La tensione o le prestazioni della batteria
sono insufficienti. 11 — Azionare il volante.
12 — La cintura di sicurezza guidatore non
è allacciata. 13 — La porta lato guidatore è
aperta.
CAMBIO MANUALE
(Se in dotazione)
La struttura delle marce è illustrata sul
pomello della leva del cambio. Per
iniziare, premere il pedale della frizione
fino in fondo e inserire la prima marcia o
la posizione "R" (Retromarcia). Quindi,
azionare lentamente la leva del cambio.
Infine, rilasciare gradualmente il pedale
della frizione, premendo leggermente
l’acceleratore.
233)
109) 110) 111) 112) 113)
NOTA Nel periodo invernale, cambiare
le marce potrebbe essere difficile finché
il lubrificante del cambio non si scalda.
Questo è normale e non danneggia il
cambio.
Se risulta difficile inserire la prima,
premere nuovamente il pedale della
frizione; a quel punto sarà più semplice
cambiare marcia.
In caso di clima caldo o guida in
cruising a velocità elevata per un
periodo di tempo prolungato, una
funzione di limitazione di velocità può
ridurre l'aumento della temperatura del
cambio manuale. Una volta che la
temperatura dell'olio sarà scesa al livello
corretto, la funzione di limitazione della
velocità viene annullata.
167

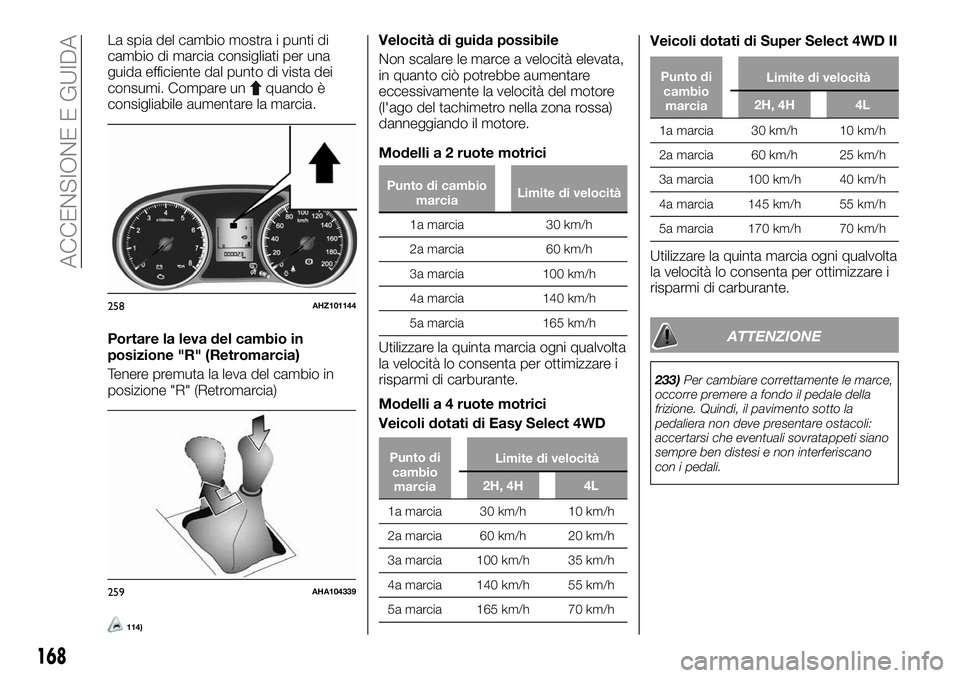

La spia del cambio mostra i punti di
cambio di marcia consigliati per una
guida efficiente dal punto di vista dei
consumi. Compare un
quando è
consigliabile aumentare la marcia.
Portare la leva del cambio in
posizione "R" (Retromarcia)
Tenere premuta la leva del cambio in
posizione "R" (Retromarcia)
114)
Velocità di guida possibile
Non scalare le marce a velocità elevata,
in quanto ciò potrebbe aumentare
eccessivamente la velocità del motore
(l'ago del tachimetro nella zona rossa)
danneggiando il motore.
Modelli a 2 ruote motrici
Punto di cambio
marciaLimite di velocità
1a marcia 30 km/h
2a marcia 60 km/h
3a marcia 100 km/h
4a marcia 140 km/h
5a marcia 165 km/h
Utilizzare la quinta marcia ogni qualvolta
la velocità lo consenta per ottimizzare i
risparmi di carburante.
Modelli a 4 ruote motrici
Veicoli dotati di Easy Select 4WD
Punto di
cambio
marciaLimite di velocità
2H, 4H 4L
1a marcia 30 km/h 10 km/h
2a marcia 60 km/h 20 km/h
3a marcia 100 km/h 35 km/h
4a marcia 140 km/h 55 km/h
5a marcia 165 km/h 70 km/h
Veicoli dotati di Super Select 4WD II
Punto di
cambio
marciaLimite di velocità
2H, 4H 4L
1a marcia 30 km/h 10 km/h
2a marcia 60 km/h 25 km/h
3a marcia 100 km/h 40 km/h
4a marcia 145 km/h 55 km/h
5a marcia 170 km/h 70 km/h
Utilizzare la quinta marcia ogni qualvolta
la velocità lo consenta per ottimizzare i
risparmi di carburante.
ATTENZIONE
233)Per cambiare correttamente le marce,
occorre premere a fondo il pedale della
frizione. Quindi, il pavimento sotto la
pedaliera non deve presentare ostacoli:
accertarsi che eventuali sovratappeti siano
sempre ben distesi e non interferiscano
con i pedali.
258AHZ101144
259AHA104339
168
ACCENSIONE E GUIDA

AVVERTENZA
109)Non portare la leva del cambio in
posizione di retromarcia quando il veicolo si
sta muovendo in avanti. Questo potrebbe
danneggiare il cambio.
110)L'utilizzo del pedale frizione deve
essere limitato esclusivamente ai soli cambi
marcia. Non guidare con il piede poggiato
sul pedale frizione anche se solo
leggermente in quanto ciò può usurare
precocemente o danneggiare la frizione.
111)Non muoversi a motore arrestato in
posizione "N" (Folle).
112)Non guidare con la mano appoggiata
alla leva del cambio, perché lo sforzo
esercitato, anche se leggero, a lungo
andare può usurare elementi interni al
cambio.
113)Utilizzare in maniera rapida o leggera
la frizione quando il motore è a regimi
elevati causerà danni alla frizione e al
cambio a causa della forza di trazione
molto elevata.
114)Non premere la leva del cambio
mentre la si porta in altre posizioni che non
siamo la "R" (Retromarcia). Se si continua a
premere la leva del cambio mentre la si
sposta, potreste portarla accidentalmente
in posizione "R" (Retromarcia) causando
incidenti e/o un guasto al cambio.
Durante il periodo di rodaggio o subito
dopo il collegamento del cavo della
batteria, è possibile che le marce non
entrino con scioltezza. Ciò non è indice
di un guasto al cambio. Il cambio delle
marce diventerà più agevole una volta
che il cambio sarà stata azionata
diverse volte da un sistema di comando
elettronico.
Azionamento della leva selettrice
il cambio presenta 5 marce in avanti e
1 retromarcia.
Le singole marce vengono inserite
automaticamente a seconda dalla
velocità del veicolo e dalla posizione del
pedale di accelerazione.
La leva selettrice (A) presenta 2 tipi di
rapporti: quello principale (B) e il
manuale (C).LHD: Guida a sinistra
260AHA106030
261AHA103550
169
CAMBIO
AUTOMATICO
MODALITÀ SPORT
5A/T
(se in dotazione)
RHD: Guida a destra

Premendo il pedale
del freno, spostare la
leva selettrice
attraverso il cambio.
Spostare la leva
selettrice attraverso
il cambio.
115)
NOTA Onde evitare un utilizzo errato,
portare con decisione la leva selettrice
in ciascuna posizione, e tenerla inserita
brevemente. Controllare sempre la
posizione indicata dal display di
posizione della leva selettrice dopo aver
spostato quest'ultima.NOTA Se il pedale del freno non è
tenuto premuto, si attiva il dispositivo di
blocco del cambio per evitare che la
leva selettrice si sposti dalla posizione
"P" (PARCHEGGIO).
Quando la leva selettrice non può
essere spostata dalla posizione "P"
(PARCHEGGIO)
Quando la leva selettrice non può
essere spostata dalla posizione "P"
(PARCHEGGIO) a un'altra posizione
mentre il pedale del freno è tenuto
premuto con il dispositivo di accensione
in posizione "ON" o la modalità di
funzionamento su ON, la batteria
potrebbe essere scarica o il
meccanismo di blocco del cambio
potrebbe aver un malfunzionamento.
Fare ispezionare immediatamente il
veicolo presso la Rete Assistenziale
Fiat.
Se si necessita di spostare il veicolo,
azionare la leva selettrice come segue.
Per i veicoli con guida a sinistra
1. Assicurarsi che il freno a mano sia
inserito in modo stabile.
2. Se avviato, arrestare il motore.
3. Coprire la punta di un cacciavite a
taglio con un panno e inserirlo
nell'incavo (A) del coperchio. Far leva
per estrarre il coperchio, come illustrato
in figura.4. Premere il pedale del freno.
5. Inserire un cacciavite a taglio
all'interno del foro di rilascio del blocco
del cambio (B). Portare la leva selettrice
in posizione "N" (FOLLE) premendo il
cacciavite a taglio verso il basso.
262AH3100450263AHA106304
264AHA106043
170
ACCENSIONE E GUIDA

Per i veicoli con guida a destra
1. Assicurarsi che il freno a mano sia
inserito in modo stabile.
2. Se avviato, arrestare il motore.
3. Premere il pedale del freno.
4. Inserire un cacciavite a taglio
all'interno del foro di rilascio del blocco
del cambio (A). Portare la leva selettrice
in posizione "N" (FOLLE) premendo il
cacciavite a taglio verso il basso.
Visualizzazione posizione leva
selettrice
Quando il dispositivo di accensione
viene portato in posizione "ON" o la
modalità di funzionamento è su ON, la
posizione della leva selettrice è indicata
sul display multi-informazione.Posizioni della leva selettrice
“P” PARCHEGGIO
Questa posizione blocca il cambio
impedendo al veicolo di muoversi. In
questa posizione è possibile avviare il
motore.
“R” RETROMARCIA
Questa posizione serve a indietreggiare.
116)
“N” FOLLE
In questa posizione il cambio non è
inserito. È analoga alla posizione in folle
sul cambio manuale e deve essere
usata solo quando il veicolo è fermo per
un periodo prolungato durante la guida,
per esempio nel traffico.
117) 118) 119)
“D” GUIDA
Questa posizione è utilizzata per la
guida in città e in autostrada. Il cambio
cambierà automaticamente la marcia aseconda delle condizioni della strada e
della guida.
120)
Modalità Sport
Sia che il veicolo sia fermo o in
movimento, è possibile selezionare la
modalità sport spostando la leva
selettrice dalla posizione "D" (GUIDA) al
rapporto manuale (A). Per tornare al
funzionamento in "D", spingere
delicatamente la leva selettrice nel
rapporto principale (B).
Nella modalità sport, i cambi di marcia
possono essere eseguiti rapidamente
solo spostando la leva selettrice in
avanti e all'indietro. Per i veicoli dotati di
palette al volante, è possibile utilizzarle
per cambiare marce. A differenza del
cambio manuale, la modalità sport
consente il cambio della marcia con
l'acceleratore premuto.
NOTA Se il vostro veicolo è dotato di
palette al volante, è possibile utilizzarle
per passare alla modalità sport quando
la leva selettrice è inserita nel rapporto
principale. Inoltre, potete tornare alla
posizione "D" in uno qualunque dei
seguenti modi. Tornando alla posizione
"D", il display di posizione della leva
selettrice rifletterà la posizione "D"
(GUIDA).
Spingere in avanti (verso il guidatore)
per oltre 2 secondi la paletta laterale del
cambio + (MARCIA SU).
Arrestare il veicolo.
265AHA103589
266AHA103592
171

Spingere la leva selettrice dalla
posizione "D" (GUIDA) nel rapporto
manuale (A) e spingere la leva selettrice
nuovamente nel rapporto principale (B).
+ Marcia su
Ogni volta che viene azionata, il cambio
aumenta di una marcia.
- Marcia giù
Ogni volta che viene azionata, il cambio
diminuisce di una marcia.
121) 122) 123)
NOTA È possibile selezionare solo le
5 marce in avanti. Per fare retromarcia o
parcheggiare il veicolo, portare la leva
selettrice in posizione "R"
(RETROMARCIA) o "P"
(PARCHEGGIO).
NOTA Per mantenere buone
prestazioni, il cambio potrebbe rifiutarsi
di aumentare la marcia quando la leva
selettrice o le palette del cambio
vengono portate in posizione "+(MARCIA SU)" a determinate velocità.
Inoltre, per prevenire il fuori giri del
motore, il cambio potrebbe rifiutarsi di
scalare la marcia quando la leva
selettrice o le palette del cambio
vengono portate in posizione "-
(MARCIA GIÙ)" a determinate velocità.
Quando si verifica questo problema,
viene emesso un segnale acustico per
indicare che non può essere effettuato
lo scalamento delle marce.
NOTA Le marce vengono scalate in
automatico quando il veicolo rallenta.
Quando il veicolo si ferma, viene
selezionata in automatico la prima
marcia.
NOTA Quando si inizia ad avanzare su
una strada sdrucciolevole, spingere in
avanti la leva selettrici in posizione "+
(MARCIA SU)". Ciò farà inserire la
seconda marcia, che è più adatta per
iniziare ad avanzare su una strada
sdrucciolevole. Spingere la leva
selettrice in posizione "- (MARCIA GIÙ)"
per tornare in prima.
NOTA Se la temperatura del liquido
della trasmissione automatica è elevata,
si attiva la funzione di protezione. In
questo caso, il cambio potrebbe
rifiutarsi di aumentare la marcia quando
la leva selettrice o le palette del cambio
vengono portate in posizione "+
(MARCIA SU)" nella modalità Sport,
oppure potrebbe scalare la marcia
automaticamente.Spia modalità Sport
In modalità Sport, la posizione
selezionata è indicata dalla spia (A) sul
quadro strumenti.
In caso di guasti al cambio
automatico
Quando il display di posizione della
leva selettrice lampeggia
Quando il display di posizione della leva
selettrice lampeggia durante la guida,
potrebbe esserci un'anomalia al
sistema di cambio automatico.
267AHA106056268AHA103619
,,,A
269AH3100245
172
ACCENSIONE E GUIDA

NOTA La spia "A" lampeggia solo se
l'interruttore di posizione del cambio
automatico è guasto. In condizioni di
guida normale ciò non accade.
124)
Quando la spia di allarme della
temperatura del liquido del cambio
automatico si accende
La spia di allarme della temperatura del
liquido del cambio automatico si
accende e si sente un suono quando la
temperatura del liquido del cambio
automatico aumenta in maniera
anomala. Di norma la spia si accende
quando il dispositivo di accensione è in
posizione “ON”, oppure quando la
modalità di funzionamento viene
impostata su ON e si spegne dopo
qualche secondo.
125)
Utilizzo del cambio automatico
126) 127) 128) 129) 130) 131)
Accelerazione
Per guadagnare ulteriore accelerazione
in posizione "D" (GUIDA), premere fino
in fondo l'acceleratore. Il cambio
automatico scalerà la marcia.
In modalità Sport, le marce non
vengono scalate quando l'acceleratore
è premuto fino in fondo.
Attesa
Per i brevi periodi di attesa, per
esempio al semaforo, è possibile
lasciare la marcia inserita e tenere fermo
il veicolo con il freno di servizio. Per i
periodi di attesa più lunghi con il motore
avviato, portare la leva selettrice in
posizione "N" (FOLLE) e inserire il freno
a mano tenendo fermo il veicolo con il
freno di servizio.
132)
In sosta
Per parcheggiare il veicolo, azionare
bene il freno a mano, quindi portare la
leva selettrice in posizione "P"
(PARCHEGGIO).
Se si sta per lasciare incustodito il
veicolo, arrestare sempre il motore e
portare con sé la chiave.
Su una pendenza, tirare sempre il freno
a mano prima di portare la leva
selettrice in posizione "P"
(PARCHEGGIO). Se si porta la leva
selettrice in posizione "P"(PARCHEGGIO) prima di inserire il freno
a mano, potrebbe rivelarsi difficile
disinserire la posizione "P"
(PARCHEGGIO) la prossima volta che si
guida e richiedere l'applicazione di una
forza considerevole per portare la leva
selettrice in posizione "P"
(PARCHEGGIO).
Quando il cambio automatico non
cambia la velocità
Se durante la guida il cambio
automatico non cambia la velocità, o il
veicolo non prende abbastanza velocità
quando si avvia su una salita, potrebbe
esserci un'anomalia al cambio,
provocando l'attivazione del dispositivo
di sicurezza. Non appena possibile
recarsi in un punto della Rete
Assistenziale Fiat per fare controllare il
veicolo.
1. Se il veicolo incontra delle difficoltà
nel muoversi in salita, inserire la
seconda marcia della modalità sport
utilizzando la leva selettrice. Questo
metodo potrebbe non funzionare a
seconda del guasto al cambio.
2. Quando il veicolo torna a muoversi
su una superficie piana, portare
nuovamente la leva selettrice in
posizione "D" (GUIDA).
Quando il display di posizione della leva
selettrice nel quadro strumenti
lampeggia, si sta verificando una
condizione anomala nel cambio. Vedere
"Quando il display di posizione della
leva selettrice lampeggia".
270AHA103622
173

AVVERTENZA
115)Premere sempre il pedale del freno
quando con la leva selettrice si inserisce la
posizione "P" (PARCHEGGIO) o "N"
(FOLLE). Non mettere mai il piede sul
pedale di accelerazione quando con la leva
selettrice si inserisce la posizione "P"
(PARCHEGGIO) o "N" (FOLLE).
116)Non inserire la posizione "P"
(PARCHEGGIO) o "N" (FOLLE) quando il
veicolo è in movimento, onde evitare danni
al cambio.
117)Non portare la leva selettrice in
posizione "N" (FOLLE) durante la guida. Si
potrebbe verificare un incidente grave
portando accidentalmente la leva in
posizione "P" (PARCHEGGIO) o "R"
(RETROMARCIA) o si potrebbe perdere
l'ausilio del freno motore.
118)Su una pendenza, avviare il motore in
posizione "P" (PARCHEGGIO), non in
posizione "N" (FOLLE).
119)Per prevenire il rotolamento, tenere
sempre un piede sul pedale del freno
quando il veicolo è in posizione "N" (FOLLE)
o quando si inserisce/disinserisce la
posizione "N" (FOLLE).
120)Per prevenire danni al cambio, non
passare mai alla posizione "D" (GUIDA)
dalla posizione "R" (RETROMARCIA)
quando il veicolo è in movimento.
121)Anche in modalità sport, il guidatore
deve sempre rispettare le condizioni
prevalenti della strada, prestando
attenzione a mantenere i giri del motore al
di sotto della zona rossa.122)Un utilizzo ripetuto e continuo della
leva selettrice o delle palette al volante
cambierà di continuo la posizione scelta.
123)Per i veicoli dotati di palette al volante,
non utilizzare contemporaneamente le
palette di destra e di sinistra. Così facendo
si può incorrere in un cambio di marcia
inaspettato.
124)Se il display della posizione della leva
selettrice lampeggia durante la guida, è
probabile che un'anomalia al cambio
automatico abbia attivato un dispositivo di
sicurezza. Non appena possibile recarsi in
un punto della Rete Assistenziale Fiat per
una revisione del veicolo.
125)Se si accende la spia, ridurre la
velocità del motore e fermare il veicolo in un
luogo sicuro. Quindi, impostare la leva
selettrice in posizione "P" (PARCHEGGIO) e
lasciare avviato il motore in folle finché la
spia non si spegne. Quando la spia si
spegne, tornare a guidare normalmente. Se
la spia non si spegne, si consiglia di far
controllare il veicolo presso la Rete
Assistenziale Fiat.
126)Prima di inserire una marcia con il
motore avviato e il veicolo fermo, premere
fino in fondo il pedale del freno per
impedire al veicolo di muoversi. Il veicolo
inizierà a muoversi non appena la marcia è
inserita, soprattutto con il motore a velocità
elevata, lasciato al minimo o con il
condizionatore acceso, i freni devono
essere rilasciati solo una volta che si è
pronti per partire.
127)Premere il pedale del freno sempre
con il piede destro. Utilizzare il piede
sinistro può causare un ritardo nei
movimenti del guidatore in caso di
emergenza.128)Per prevenire un'accelerazione
improvvisa, non avviare il motore mentre si
passa dalla posizione "P" (PARCHEGGIO)
alla "N" (FOLLE).
129)Azionare l'acceleratore mentre l'altro
piede è appoggiato al pedale del freno si
ripercuoterà sull'efficienza della frenata e
può causare l'usura precoce dei cuscinetti.
130)Utilizzare la leva selettrice nella
posizione di cambio corretta secondo le
condizioni di guida. Non muoversi mai
all'indietro a motore arrestato e in discesa
con la leva selettrice in posizione "D"
(GUIDA) o in modalità sport, o muoversi in
avanti a motore arrestato con la leva
selettrice in posizione "R" (RETROMARCIA).
Il motore potrebbe arrestarsi e l'aumento
inaspettato dello sforzo sul pedale del freno
e del peso del volante potrebbe causare un
incidente.
131)Non avviare il motore con il pedale del
freno premuto e il veicolo fermo. Ciò può
danneggiare il cambio automatico. Inoltre,
premendo l'acceleratore tenendo premuto
il pedale del freno con la leva selettrice in
posizione “P” (PARCHEGGIO), “N” (FOLLE)
o “D” (GUIDA), i giri del motore potrebbero
non aumentare come farebbero eseguendo
la stessa operazione con la leva selettrice in
posizione "N" (FOLLE).
132)Non tenere mai fermo il veicolo su una
pendenza utilizzando l'acceleratore (senza
utilizzare il pedale del freno). Inserire
sempre il freno a meno e/o i freni di
servizio.
174
ACCENSIONE E GUIDA
