2018 FIAT FULLBACK Libretto Uso Manutenzione (in Italian)

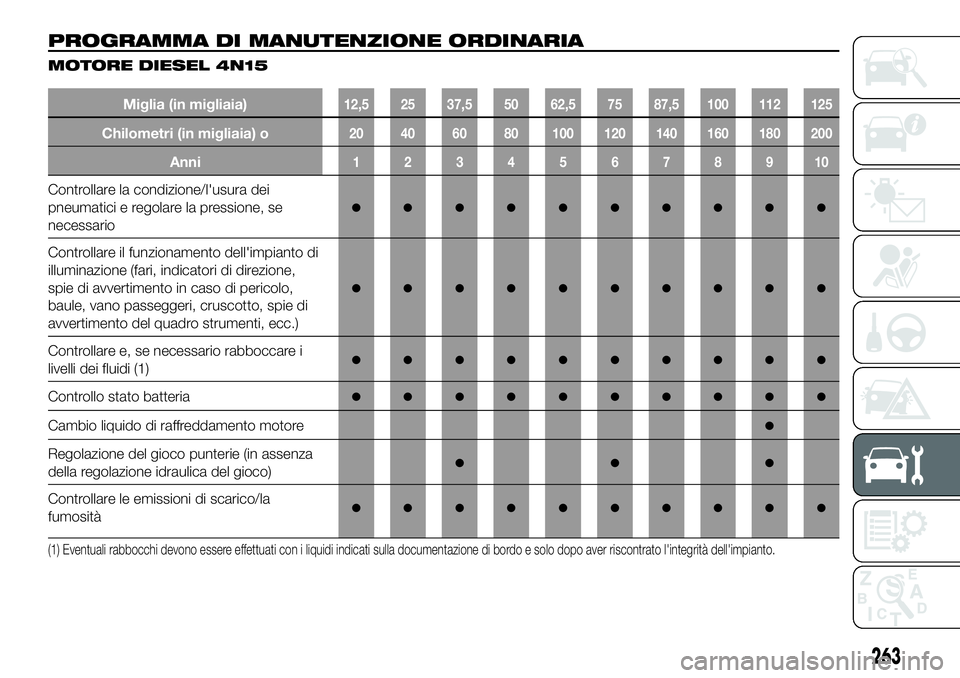

PROGRAMMA DI MANUTENZIONE ORDINARIA
MOTORE DIESEL 4N15
Miglia (in migliaia)12,5 25 37,5 50 62,5 75 87,5 100 112 125
Chilometri (in migliaia) o20 40 60 80 100 120 140 160 180 200
Anni12345678910
Controllare la condizione/l'usura dei
pneumatici e regolare la pressione, se
necessario
●●●●●●●●●●
Controllare il funzionamento dell'impianto di
illuminazione (fari, indicatori di direzione,
spie di avvertimento in caso di pericolo,
baule, vano passeggeri, cruscotto, spie di
avvertimento del quadro strumenti, ecc.)
●●●●●●●●●●
Controllare e, se necessario rabboccare i
livelli dei fluidi (1)●●●●●●●●●●
Controllo stato batteria●●●●●●●●●●
Cambio liquido di raffreddamento motore●
Regolazione del gioco punterie (in assenza
della regolazione idraulica del gioco)●●●
Controllare le emissioni di scarico/la
fumosità●●●●●●●●●●
(1) Eventuali rabbocchi devono essere effettuati con i liquidi indicati sulla documentazione di bordo e solo dopo aver riscontrato l'integrità dell'impianto.
263

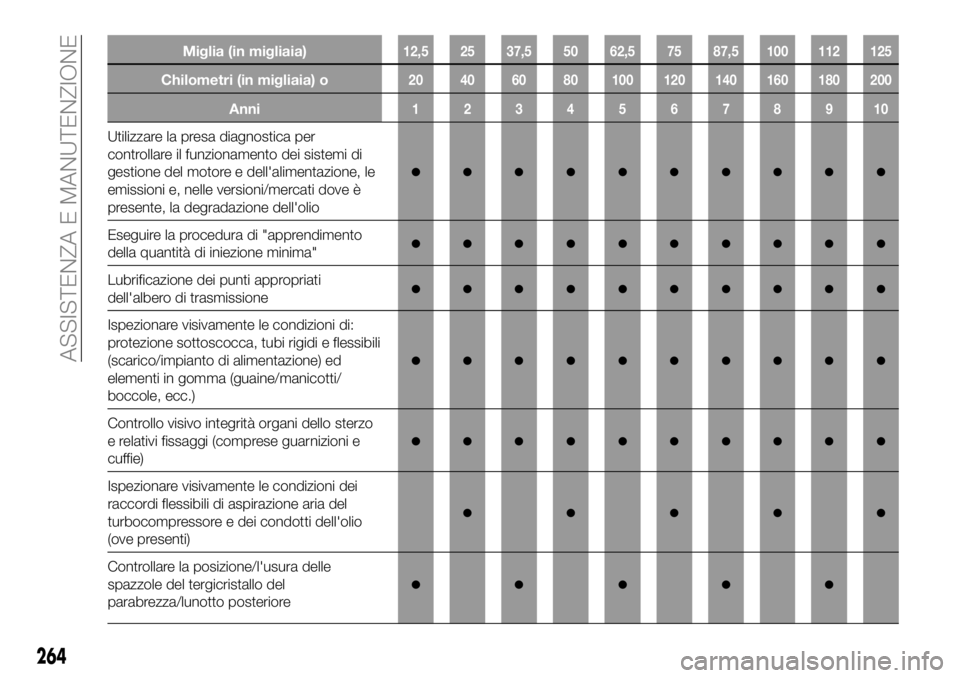

Miglia (in migliaia)12,5 25 37,5 50 62,5 75 87,5 100 112 125
Chilometri (in migliaia) o20 40 60 80 100 120 140 160 180 200
Anni12345678910
Utilizzare la presa diagnostica per
controllare il funzionamento dei sistemi di
gestione del motore e dell'alimentazione, le
emissioni e, nelle versioni/mercati dove è
presente, la degradazione dell'olio
●●●●●●●●●●
Eseguire la procedura di "apprendimento
della quantità di iniezione minima"●●●●●●●●●●
Lubrificazione dei punti appropriati
dell'albero di trasmissione●●●●●●●●●●
Ispezionare visivamente le condizioni di:
protezione sottoscocca, tubi rigidi e flessibili
(scarico/impianto di alimentazione) ed
elementi in gomma (guaine/manicotti/
boccole, ecc.)
●●●●●●●●●●
Controllo visivo integrità organi dello sterzo
e relativi fissaggi (comprese guarnizioni e
cuffie)
●●●●●●●●●●
Ispezionare visivamente le condizioni dei
raccordi flessibili di aspirazione aria del
turbocompressore e dei condotti dell'olio
(ove presenti)
●●●●●
Controllare la posizione/l'usura delle
spazzole del tergicristallo del
parabrezza/lunotto posteriore
●●●●●
264
ASSISTENZA E MANUTENZIONE

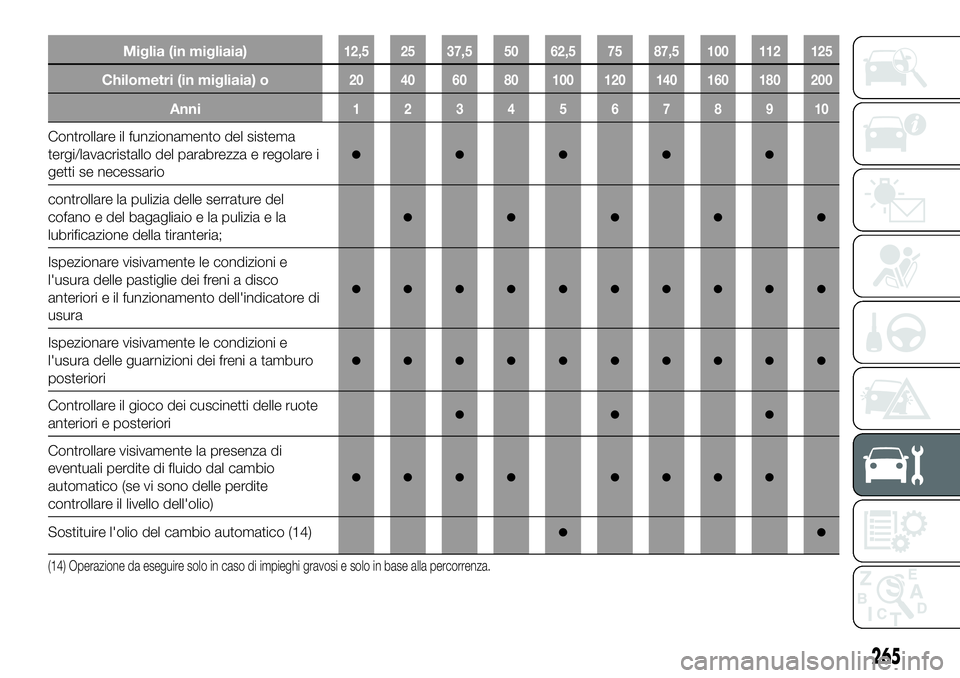

Miglia (in migliaia)12,5 25 37,5 50 62,5 75 87,5 100 112 125
Chilometri (in migliaia) o20 40 60 80 100 120 140 160 180 200
Anni12345678910
Controllare il funzionamento del sistema
tergi/lavacristallo del parabrezza e regolare i
getti se necessario
●●●●●
controllare la pulizia delle serrature del
cofano e del bagagliaio e la pulizia e la
lubrificazione della tiranteria;
●●●●●
Ispezionare visivamente le condizioni e
l'usura delle pastiglie dei freni a disco
anteriori e il funzionamento dell'indicatore di
usura
●●●●●●●●●●
Ispezionare visivamente le condizioni e
l'usura delle guarnizioni dei freni a tamburo
posteriori
●●●●●●●●●●
Controllare il gioco dei cuscinetti delle ruote
anteriori e posteriori●●●
Controllare visivamente la presenza di
eventuali perdite di fluido dal cambio
automatico (se vi sono delle perdite
controllare il livello dell'olio)
●●●● ●●●●
Sostituire l'olio del cambio automatico (14)●●
(14) Operazione da eseguire solo in caso di impieghi gravosi e solo in base alla percorrenza.
265

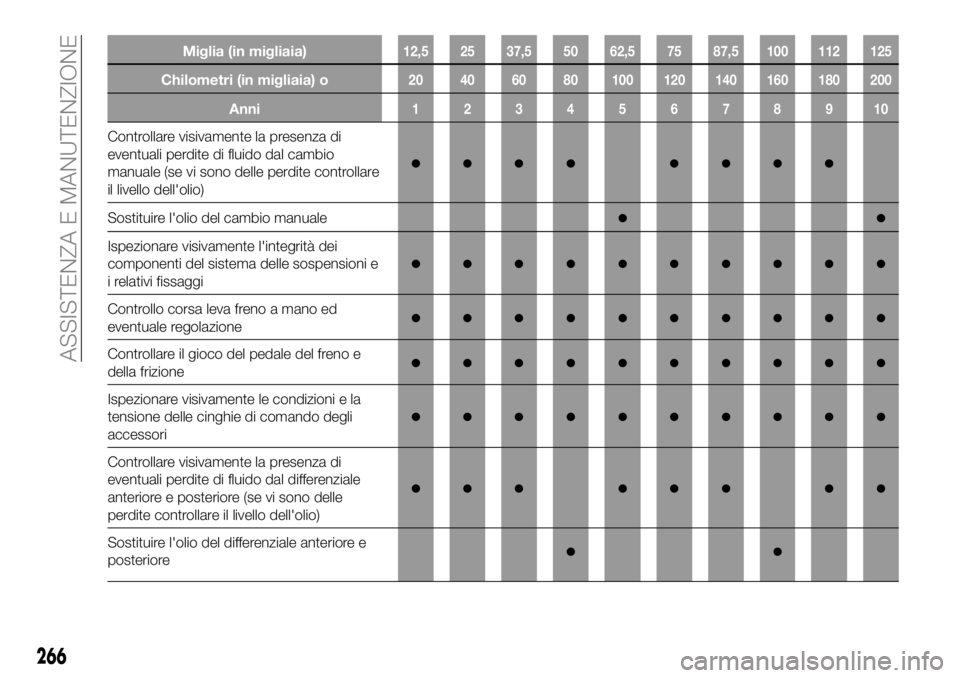

Miglia (in migliaia)12,5 25 37,5 50 62,5 75 87,5 100 112 125
Chilometri (in migliaia) o20 40 60 80 100 120 140 160 180 200
Anni12345678910
Controllare visivamente la presenza di
eventuali perdite di fluido dal cambio
manuale (se vi sono delle perdite controllare
il livello dell'olio)
●●●● ●●●●
Sostituire l'olio del cambio manuale●●
Ispezionare visivamente l'integrità dei
componenti del sistema delle sospensioni e
i relativi fissaggi
●●●●●●●●●●
Controllo corsa leva freno a mano ed
eventuale regolazione●●●●●●●●●●
Controllare il gioco del pedale del freno e
della frizione●●●●●●●●●●
Ispezionare visivamente le condizioni e la
tensione delle cinghie di comando degli
accessori
●●●●●●●●●●
Controllare visivamente la presenza di
eventuali perdite di fluido dal differenziale
anteriore e posteriore (se vi sono delle
perdite controllare il livello dell'olio)
●●● ●●● ●●
Sostituire l'olio del differenziale anteriore e
posteriore●●
266
ASSISTENZA E MANUTENZIONE

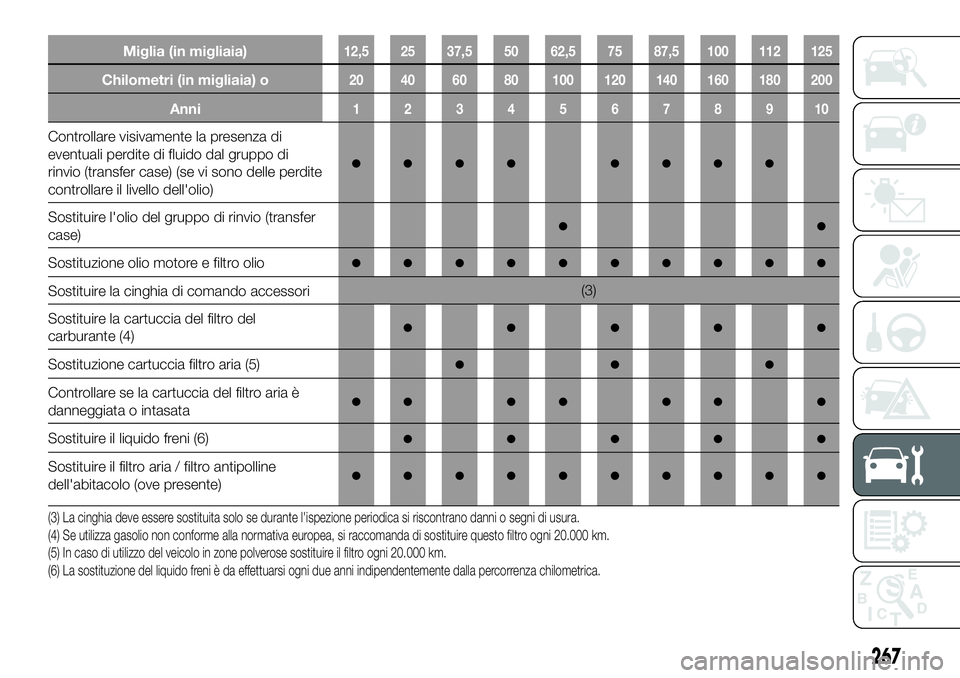

Miglia (in migliaia)12,5 25 37,5 50 62,5 75 87,5 100 112 125
Chilometri (in migliaia) o20 40 60 80 100 120 140 160 180 200
Anni12345678910
Controllare visivamente la presenza di
eventuali perdite di fluido dal gruppo di
rinvio (transfer case) (se vi sono delle perdite
controllare il livello dell'olio)
●●●● ●●●●
Sostituire l'olio del gruppo di rinvio (transfer
case)●●
Sostituzione olio motore e filtro olio●●●●●●●●●●
Sostituire la cinghia di comando accessori(3)
Sostituire la cartuccia del filtro del
carburante (4)
●●●●●
Sostituzione cartuccia filtro aria (5)●●●
Controllare se la cartuccia del filtro aria è
danneggiata o intasata●● ●● ●● ●
Sostituire il liquido freni (6)●●●●●
Sostituire il filtro aria / filtro antipolline
dell'abitacolo (ove presente)●●●●●●●●●●
(3) La cinghia deve essere sostituita solo se durante l'ispezione periodica si riscontrano danni o segni di usura.
(4) Se utilizza gasolio non conforme alla normativa europea, si raccomanda di sostituire questo filtro ogni 20.000 km.
(5) In caso di utilizzo del veicolo in zone polverose sostituire il filtro ogni 20.000 km.
(6) La sostituzione del liquido freni è da effettuarsi ogni due anni indipendentemente dalla percorrenza chilometrica.
267

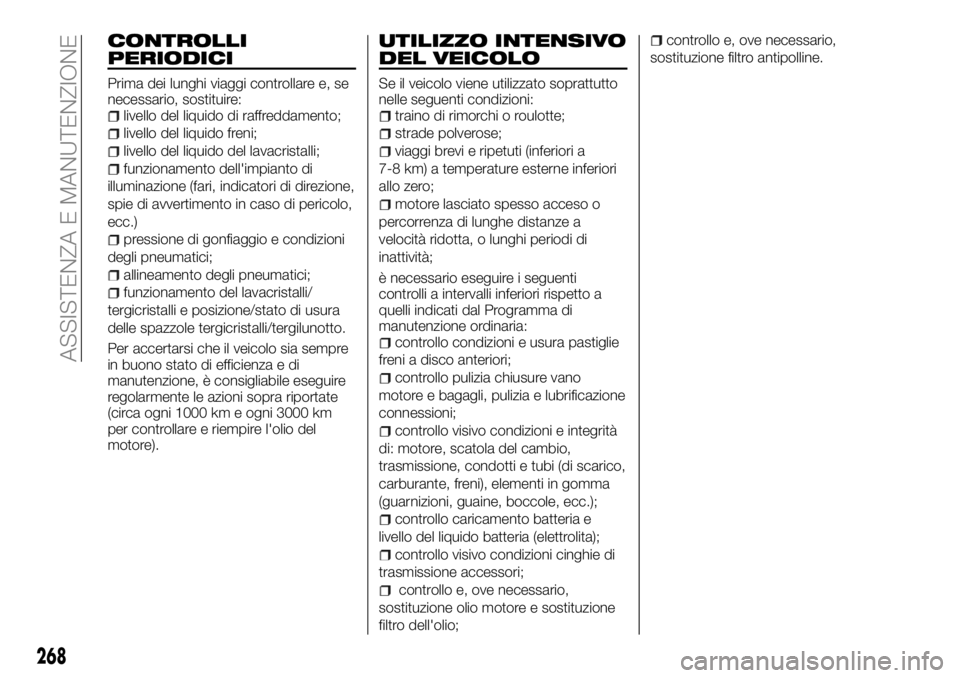

CONTROLLI
PERIODICI
Prima dei lunghi viaggi controllare e, se
necessario, sostituire:
livello del liquido di raffreddamento;
livello del liquido freni;
livello del liquido del lavacristalli;
funzionamento dell'impianto di
illuminazione (fari, indicatori di direzione,
spie di avvertimento in caso di pericolo,
ecc.)
pressione di gonfiaggio e condizioni
degli pneumatici;
allineamento degli pneumatici;
funzionamento del lavacristalli/
tergicristalli e posizione/stato di usura
delle spazzole tergicristalli/tergilunotto.
Per accertarsi che il veicolo sia sempre
in buono stato di efficienza e di
manutenzione, è consigliabile eseguire
regolarmente le azioni sopra riportate
(circa ogni 1000 km e ogni 3000 km
per controllare e riempire l'olio del
motore).
UTILIZZO INTENSIVO
DEL VEICOLO
Se il veicolo viene utilizzato soprattutto
nelle seguenti condizioni:
traino di rimorchi o roulotte;
strade polverose;
viaggi brevi e ripetuti (inferiori a
7-8 km) a temperature esterne inferiori
allo zero;
motore lasciato spesso acceso o
percorrenza di lunghe distanze a
velocità ridotta, o lunghi periodi di
inattività;
è necessario eseguire i seguenti
controlli a intervalli inferiori rispetto a
quelli indicati dal Programma di
manutenzione ordinaria:
controllo condizioni e usura pastiglie
freni a disco anteriori;
controllo pulizia chiusure vano
motore e bagagli, pulizia e lubrificazione
connessioni;
controllo visivo condizioni e integrità
di: motore, scatola del cambio,
trasmissione, condotti e tubi (di scarico,
carburante, freni), elementi in gomma
(guarnizioni, guaine, boccole, ecc.);
controllo caricamento batteria e
livello del liquido batteria (elettrolita);
controllo visivo condizioni cinghie di
trasmissione accessori;
controllo e, ove necessario,
sostituzione olio motore e sostituzione
filtro dell'olio;
controllo e, ove necessario,
sostituzione filtro antipolline.
268
ASSISTENZA E MANUTENZIONE

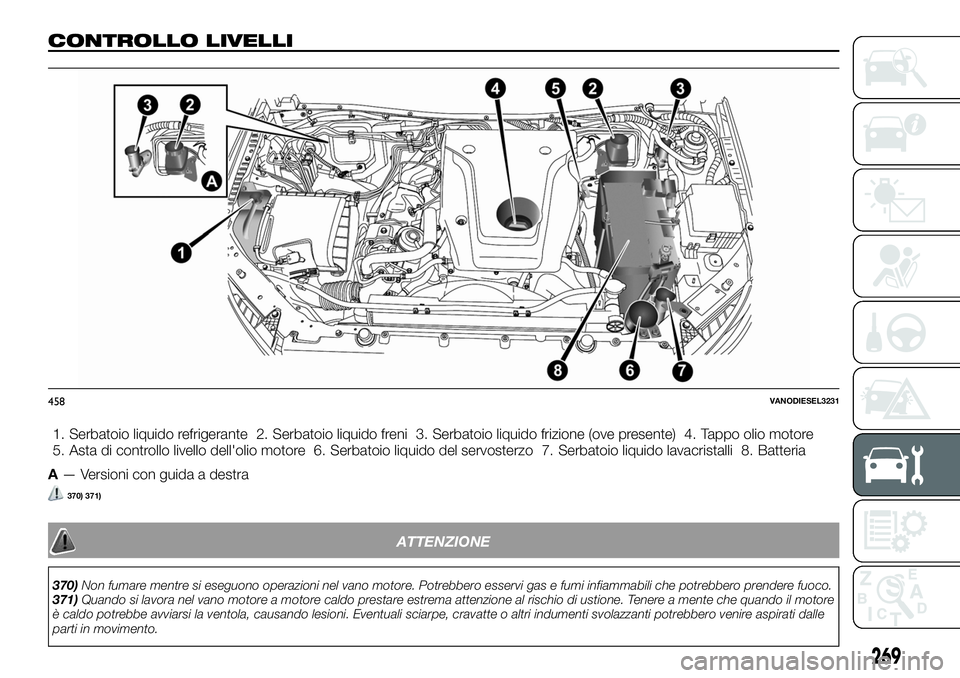

CONTROLLO LIVELLI
1. Serbatoio liquido refrigerante 2. Serbatoio liquido freni 3. Serbatoio liquido frizione (ove presente) 4. Tappo olio motore
5. Asta di controllo livello dell'olio motore 6. Serbatoio liquido del servosterzo 7. Serbatoio liquido lavacristalli 8. Batteria
A— Versioni con guida a destra
370) 371)
ATTENZIONE
370)Non fumare mentre si eseguono operazioni nel vano motore. Potrebbero esservi gas e fumi infiammabili che potrebbero prendere fuoco.
371)Quando si lavora nel vano motore a motore caldo prestare estrema attenzione al rischio di ustione. Tenere a mente che quando il motore
è caldo potrebbe avviarsi la ventola, causando lesioni. Eventuali sciarpe, cravatte o altri indumenti svolazzanti potrebbero venire aspirati dalle
parti in movimento.
458VANODIESEL3231
269

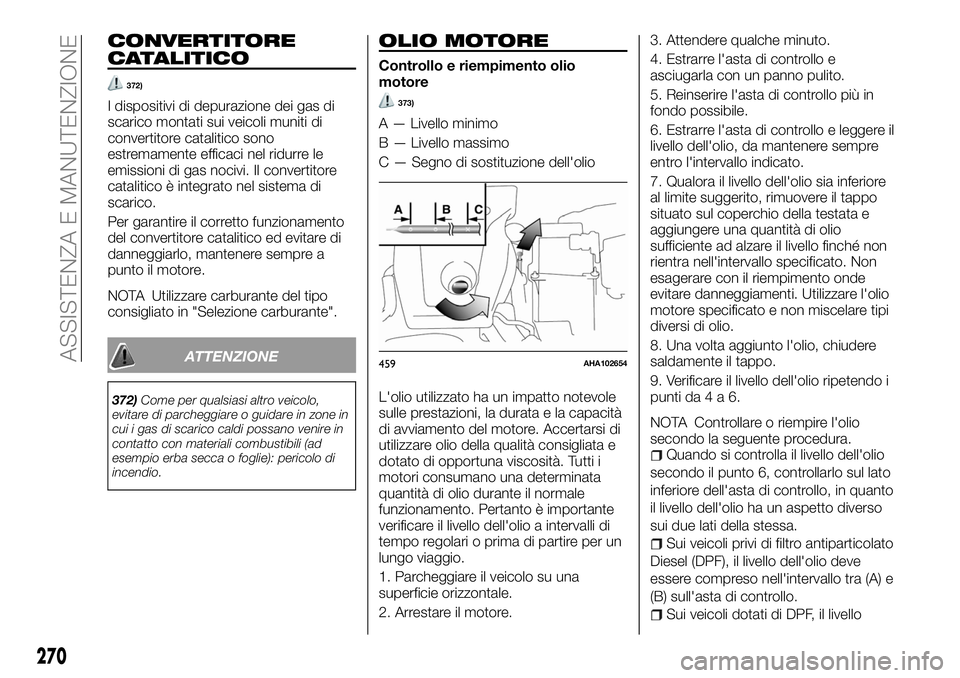

CONVERTITORE
CATALITICO
372)
I dispositivi di depurazione dei gas di
scarico montati sui veicoli muniti di
convertitore catalitico sono
estremamente efficaci nel ridurre le
emissioni di gas nocivi. Il convertitore
catalitico è integrato nel sistema di
scarico.
Per garantire il corretto funzionamento
del convertitore catalitico ed evitare di
danneggiarlo, mantenere sempre a
punto il motore.
NOTA Utilizzare carburante del tipo
consigliato in "Selezione carburante".
ATTENZIONE
372)Come per qualsiasi altro veicolo,
evitare di parcheggiare o guidare in zone in
cui i gas di scarico caldi possano venire in
contatto con materiali combustibili (ad
esempio erba secca o foglie): pericolo di
incendio.
OLIO MOTORE
Controllo e riempimento olio
motore
373)
A — Livello minimo
B — Livello massimo
C — Segno di sostituzione dell'olio
L'olio utilizzato ha un impatto notevole
sulle prestazioni, la durata e la capacità
di avviamento del motore. Accertarsi di
utilizzare olio della qualità consigliata e
dotato di opportuna viscosità. Tutti i
motori consumano una determinata
quantità di olio durante il normale
funzionamento. Pertanto è importante
verificare il livello dell'olio a intervalli di
tempo regolari o prima di partire per un
lungo viaggio.
1. Parcheggiare il veicolo su una
superficie orizzontale.
2. Arrestare il motore.3. Attendere qualche minuto.
4. Estrarre l'asta di controllo e
asciugarla con un panno pulito.
5. Reinserire l'asta di controllo più in
fondo possibile.
6. Estrarre l'asta di controllo e leggere il
livello dell'olio, da mantenere sempre
entro l'intervallo indicato.
7. Qualora il livello dell'olio sia inferiore
al limite suggerito, rimuovere il tappo
situato sul coperchio della testata e
aggiungere una quantità di olio
sufficiente ad alzare il livello finché non
rientra nell'intervallo specificato. Non
esagerare con il riempimento onde
evitare danneggiamenti. Utilizzare l'olio
motore specificato e non miscelare tipi
diversi di olio.
8. Una volta aggiunto l'olio, chiudere
saldamente il tappo.
9. Verificare il livello dell'olio ripetendo i
punti da4a6.
NOTA Controllare o riempire l'olio
secondo la seguente procedura.
Quando si controlla il livello dell'olio
secondo il punto 6, controllarlo sul lato
inferiore dell'asta di controllo, in quanto
il livello dell'olio ha un aspetto diverso
sui due lati della stessa.
Sui veicoli privi di filtro antiparticolato
Diesel (DPF), il livello dell'olio deve
essere compreso nell'intervallo tra (A) e
(B) sull'asta di controllo.
Sui veicoli dotati di DPF, il livello
459AHA102654
270
