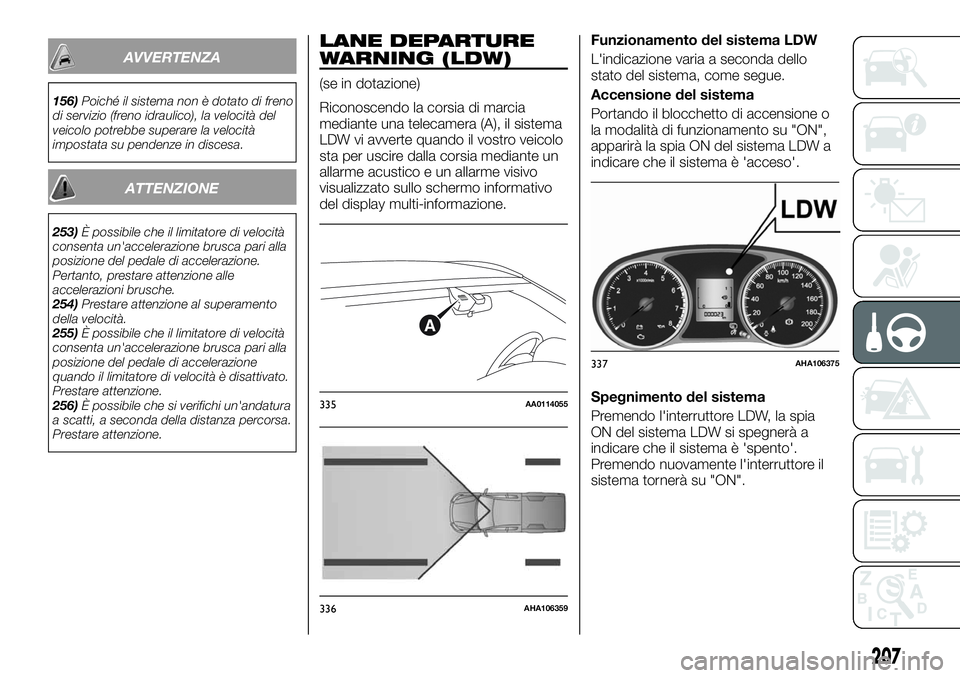

AVVERTENZA
156)Poiché il sistema non è dotato di freno
di servizio (freno idraulico), la velocità del
veicolo potrebbe superare la velocità
impostata su pendenze in discesa.
ATTENZIONE
253)È possibile che il limitatore di velocità
consenta un'accelerazione brusca pari alla
posizione del pedale di accelerazione.
Pertanto, prestare attenzione alle
accelerazioni brusche.
254)Prestare attenzione al superamento
della velocità.
255)È possibile che il limitatore di velocità
consenta un'accelerazione brusca pari alla
posizione del pedale di accelerazione
quando il limitatore di velocità è disattivato.
Prestare attenzione.
256)È possibile che si verifichi un'andatura
a scatti, a seconda della distanza percorsa.
Prestare attenzione.
LANE DEPARTURE
WARNING (LDW)
(se in dotazione)
Riconoscendo la corsia di marcia
mediante una telecamera (A), il sistema
LDW vi avverte quando il vostro veicolo
sta per uscire dalla corsia mediante un
allarme acustico e un allarme visivo
visualizzato sullo schermo informativo
del display multi-informazione.Funzionamento del sistema LDW
L'indicazione varia a seconda dello
stato del sistema, come segue.
Accensione del sistema
Portando il blocchetto di accensione o
la modalità di funzionamento su "ON",
apparirà la spia ON del sistema LDW a
indicare che il sistema è 'acceso'.
Spegnimento del sistema
Premendo l'interruttore LDW, la spia
ON del sistema LDW si spegnerà a
indicare che il sistema è 'spento'.
Premendo nuovamente l'interruttore il
sistema tornerà su "ON".
A
335AA0114055
336AHA106359
337AHA106375
207

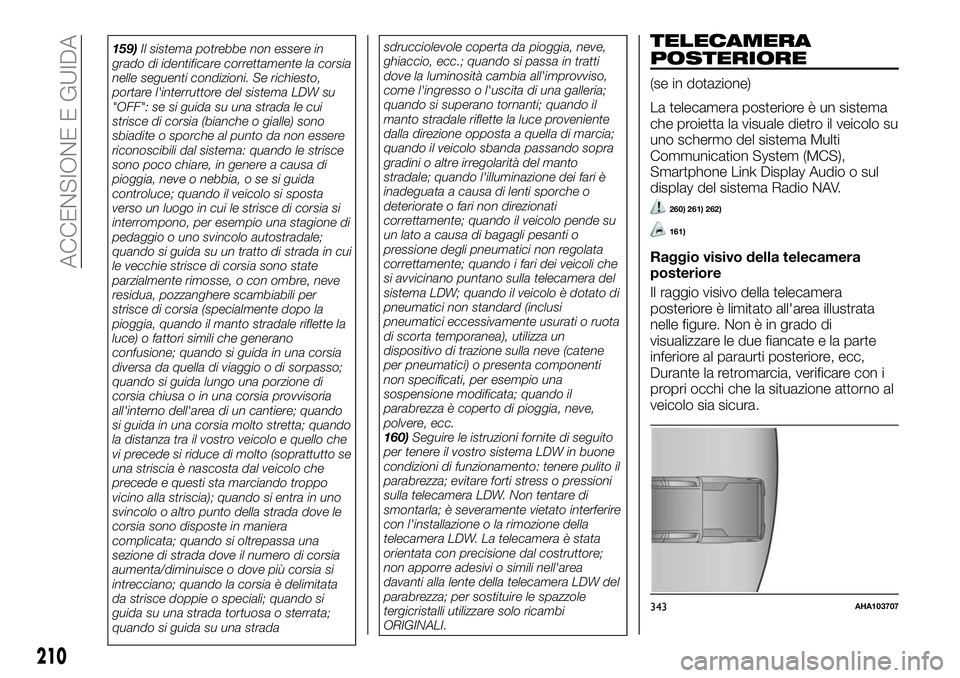

159)Il sistema potrebbe non essere in
grado di identificare correttamente la corsia
nelle seguenti condizioni. Se richiesto,
portare l'interruttore del sistema LDW su
"OFF": se si guida su una strada le cui
strisce di corsia (bianche o gialle) sono
sbiadite o sporche al punto da non essere
riconoscibili dal sistema: quando le strisce
sono poco chiare, in genere a causa di
pioggia, neve o nebbia, o se si guida
controluce; quando il veicolo si sposta
verso un luogo in cui le strisce di corsia si
interrompono, per esempio una stagione di
pedaggio o uno svincolo autostradale;
quando si guida su un tratto di strada in cui
le vecchie strisce di corsia sono state
parzialmente rimosse, o con ombre, neve
residua, pozzanghere scambiabili per
strisce di corsia (specialmente dopo la
pioggia, quando il manto stradale riflette la
luce) o fattori simili che generano
confusione; quando si guida in una corsia
diversa da quella di viaggio o di sorpasso;
quando si guida lungo una porzione di
corsia chiusa o in una corsia provvisoria
all'interno dell'area di un cantiere; quando
si guida in una corsia molto stretta; quando
la distanza tra il vostro veicolo e quello che
vi precede si riduce di molto (soprattutto se
una striscia è nascosta dal veicolo che
precede e questi sta marciando troppo
vicino alla striscia); quando si entra in uno
svincolo o altro punto della strada dove le
corsia sono disposte in maniera
complicata; quando si oltrepassa una
sezione di strada dove il numero di corsia
aumenta/diminuisce o dove più corsia si
intrecciano; quando la corsia è delimitata
da strisce doppie o speciali; quando si
guida su una strada tortuosa o sterrata;
quando si guida su una stradasdrucciolevole coperta da pioggia, neve,
ghiaccio, ecc.; quando si passa in tratti
dove la luminosità cambia all'improvviso,
come l'ingresso o l'uscita di una galleria;
quando si superano tornanti; quando il
manto stradale riflette la luce proveniente
dalla direzione opposta a quella di marcia;
quando il veicolo sbanda passando sopra
gradini o altre irregolarità del manto
stradale; quando l'illuminazione dei fari è
inadeguata a causa di lenti sporche o
deteriorate o fari non direzionati
correttamente; quando il veicolo pende su
un lato a causa di bagagli pesanti o
pressione degli pneumatici non regolata
correttamente; quando i fari dei veicoli che
si avvicinano puntano sulla telecamera del
sistema LDW; quando il veicolo è dotato di
pneumatici non standard (inclusi
pneumatici eccessivamente usurati o ruota
di scorta temporanea), utilizza un
dispositivo di trazione sulla neve (catene
per pneumatici) o presenta componenti
non specificati, per esempio una
sospensione modificata; quando il
parabrezza è coperto di pioggia, neve,
polvere, ecc.
160)Seguire le istruzioni fornite di seguito
per tenere il vostro sistema LDW in buone
condizioni di funzionamento: tenere pulito il
parabrezza; evitare forti stress o pressioni
sulla telecamera LDW. Non tentare di
smontarla; è severamente vietato interferire
con l'installazione o la rimozione della
telecamera LDW. La telecamera è stata
orientata con precisione dal costruttore;
non apporre adesivi o simili nell'area
davanti alla lente della telecamera LDW del
parabrezza; per sostituire le spazzole
tergicristalli utilizzare solo ricambi
ORIGINALI.TELECAMERA
POSTERIORE
(se in dotazione)
La telecamera posteriore è un sistema
che proietta la visuale dietro il veicolo su
uno schermo del sistema Multi
Communication System (MCS),
Smartphone Link Display Audio o sul
display del sistema Radio NAV.
260) 261) 262)
161)
Raggio visivo della telecamera
posteriore
Il raggio visivo della telecamera
posteriore è limitato all'area illustrata
nelle figure. Non è in grado di
visualizzare le due fiancate e la parte
inferiore al paraurti posteriore, ecc,
Durante la retromarcia, verificare con i
propri occhi che la situazione attorno al
veicolo sia sicura.
343AHA103707
210
ACCENSIONE E GUIDA

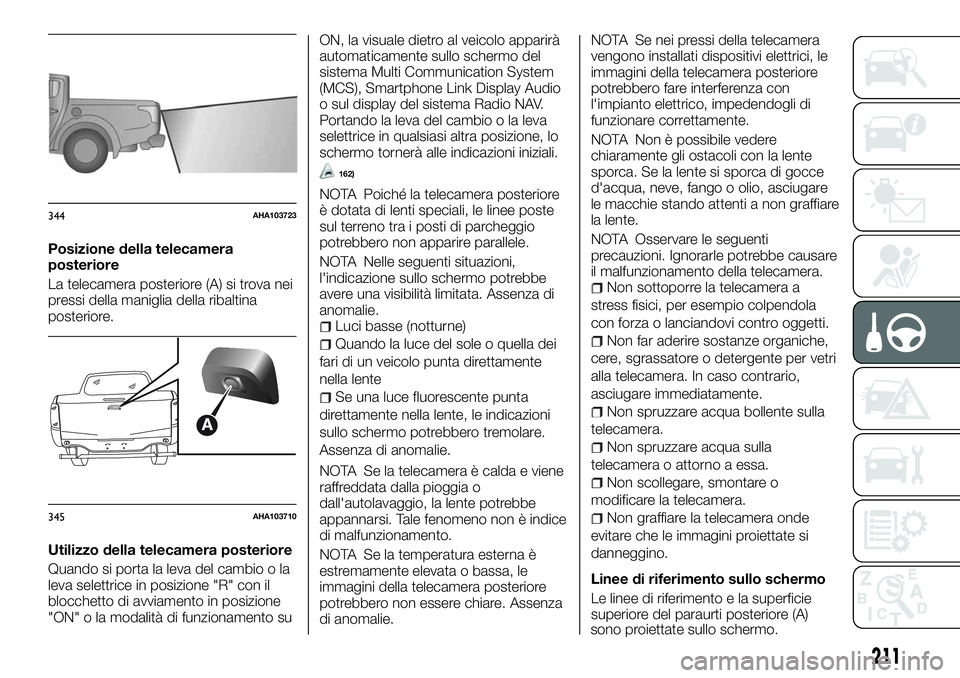

Posizione della telecamera
posteriore
La telecamera posteriore (A) si trova nei
pressi della maniglia della ribaltina
posteriore.
Utilizzo della telecamera posteriore
Quando si porta la leva del cambio o la
leva selettrice in posizione "R" con il
blocchetto di avviamento in posizione
"ON" o la modalità di funzionamento suON, la visuale dietro al veicolo apparirà
automaticamente sullo schermo del
sistema Multi Communication System
(MCS), Smartphone Link Display Audio
o sul display del sistema Radio NAV.
Portando la leva del cambio o la leva
selettrice in qualsiasi altra posizione, lo
schermo tornerà alle indicazioni iniziali.
162)
NOTA Poiché la telecamera posteriore
è dotata di lenti speciali, le linee poste
sul terreno tra i posti di parcheggio
potrebbero non apparire parallele.
NOTA Nelle seguenti situazioni,
l'indicazione sullo schermo potrebbe
avere una visibilità limitata. Assenza di
anomalie.
Luci basse (notturne)
Quando la luce del sole o quella dei
fari di un veicolo punta direttamente
nella lente
Se una luce fluorescente punta
direttamente nella lente, le indicazioni
sullo schermo potrebbero tremolare.
Assenza di anomalie.
NOTA Se la telecamera è calda e viene
raffreddata dalla pioggia o
dall'autolavaggio, la lente potrebbe
appannarsi. Tale fenomeno non è indice
di malfunzionamento.
NOTA Se la temperatura esterna è
estremamente elevata o bassa, le
immagini della telecamera posteriore
potrebbero non essere chiare. Assenza
di anomalie.NOTA Se nei pressi della telecamera
vengono installati dispositivi elettrici, le
immagini della telecamera posteriore
potrebbero fare interferenza con
l'impianto elettrico, impedendogli di
funzionare correttamente.
NOTA Non è possibile vedere
chiaramente gli ostacoli con la lente
sporca. Se la lente si sporca di gocce
d'acqua, neve, fango o olio, asciugare
le macchie stando attenti a non graffiare
la lente.
NOTA Osservare le seguenti
precauzioni. Ignorarle potrebbe causare
il malfunzionamento della telecamera.
Non sottoporre la telecamera a
stress fisici, per esempio colpendola
con forza o lanciandovi contro oggetti.
Non far aderire sostanze organiche,
cere, sgrassatore o detergente per vetri
alla telecamera. In caso contrario,
asciugare immediatamente.
Non spruzzare acqua bollente sulla
telecamera.
Non spruzzare acqua sulla
telecamera o attorno a essa.
Non scollegare, smontare o
modificare la telecamera.
Non graffiare la telecamera onde
evitare che le immagini proiettate si
danneggino.
Linee di riferimento sullo schermo
Le linee di riferimento e la superficie
superiore del paraurti posteriore (A)
344AHA103723
345AHA103710
211

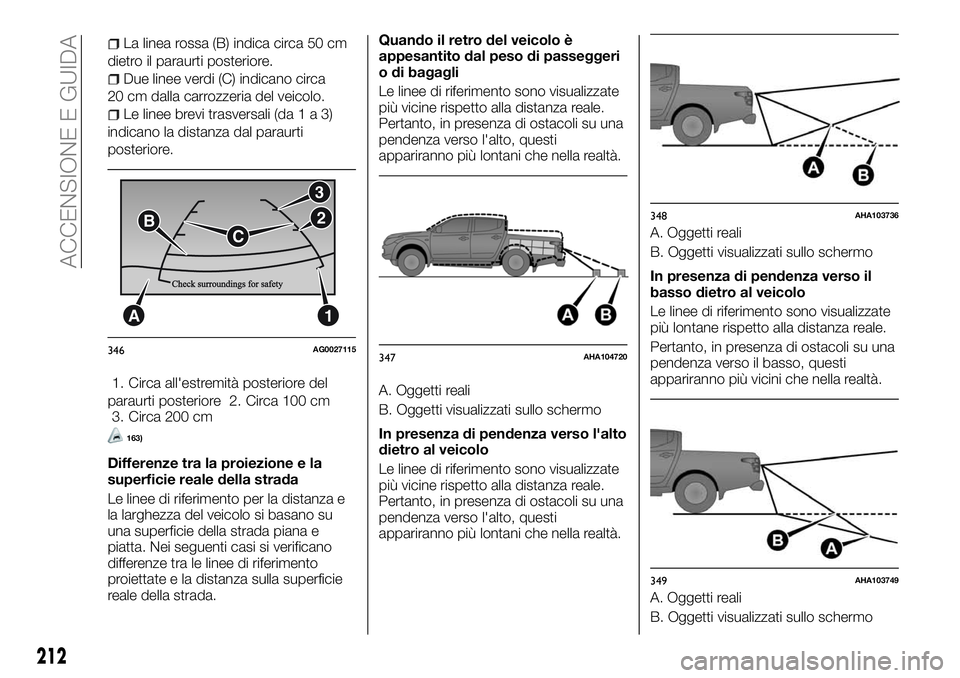

sono proiettate sullo schermo.

La linea rossa (B) indica circa 50 cm
dietro il paraurti posteriore.
Due linee verdi (C) indicano circa
20 cm dalla carrozzeria del veicolo.
Le linee brevi trasversali (da1a3)
indicano la distanza dal paraurti
posteriore.
1. Circa all'estremità posteriore del
paraurti posteriore 2. Circa 100 cm
3. Circa 200 cm
163)
Differenze tra la proiezione e la
superficie reale della strada
Le linee di riferimento per la distanza e
la larghezza del veicolo si basano su
una superficie della strada piana e
piatta. Nei seguenti casi si verificano
differenze tra le linee di riferimento
proiettate e la distanza sulla superficie
reale della strada.Quando il retro del veicolo è
appesantito dal peso di passeggeri
o di bagagli
Le linee di riferimento sono visualizzate
più vicine rispetto alla distanza reale.
Pertanto, in presenza di ostacoli su una
pendenza verso l'alto, questi
appariranno più lontani che nella realtà.
A. Oggetti reali
B. Oggetti visualizzati sullo schermo
In presenza di pendenza verso l'alto
dietro al veicolo
Le linee di riferimento sono visualizzate
più vicine rispetto alla distanza reale.
Pertanto, in presenza di ostacoli su una
pendenza verso l'alto, questi
appariranno più lontani che nella realtà.A. Oggetti reali
B. Oggetti visualizzati sullo schermo
In presenza di pendenza verso il
basso dietro al veicolo
Le linee di riferimento sono visualizzate
più lontane rispetto alla distanza reale.
Pertanto, in presenza di ostacoli su una
pendenza verso il basso, questi
appariranno più vicini che nella realtà.
A. Oggetti reali
B. Oggetti visualizzati sullo schermo
A1
CB
3
2
346AG0027115347AHA104720
348AHA103736
349AHA103749
212
ACCENSIONE E GUIDA

In presenza di oggetti solidi nelle
vicinanze del veicolo
Quando vi sono oggetti solidi nei pressi
del veicolo, la distanza visualizzata sullo
schermo potrebbe differire da quella
reale. Poiché le linee di riferimento
toccano la carrozzeria del furgoncino, la
seguente illustrazione mostra come
sembri che i due veicoli non debbano in
collisione. Tuttavia, il veicolo potrebbe
colpire il furgoncino poiché, nella realtà,
la carrozzeria di quest'ultimo si trova
sulla traiettoria.All'avvicinarsi di oggetti solidi
Le linee di riferimento per la distanza e
la larghezza del veicolo stanno a
indicare la distanza nei confronti di un
oggetto piatto, come per esempio una
superficie stradale piana e piatta. Per
tale ragione, la distanza di un oggetto
proiettato sullo schermo potrebbe
differire rispetto alla sua distanza reale.
Non utilizzarle come punto di
riferimento per la distanza degli oggetti
solidi.
Esempio: Sullo schermo, il punto B
appare essere quello più vicino, e via di
seguito i puntiCeAinordine di
distanza. In realtà, i puntiAeBsi

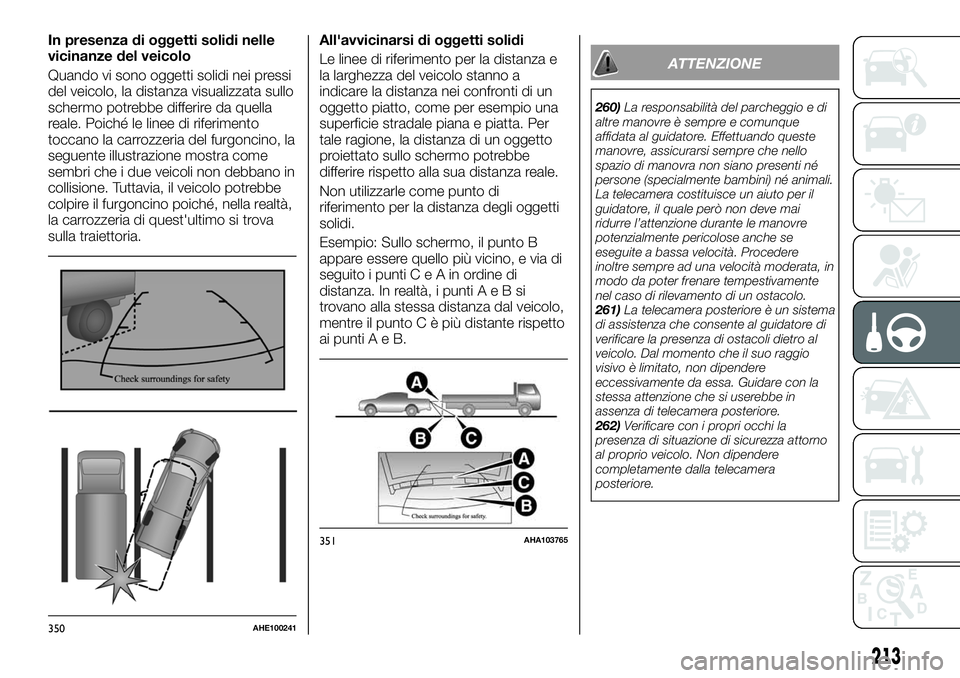

trovano alla stessa distanza dal veicolo,
mentre il punto C è più distante rispetto
ai puntiAeB.
ATTENZIONE
260)La responsabilità del parcheggio e di
altre manovre è sempre e comunque
affidata al guidatore. Effettuando queste
manovre, assicurarsi sempre che nello
spazio di manovra non siano presenti né
persone (specialmente bambini) né animali.
La telecamera costituisce un aiuto per il
guidatore, il quale però non deve mai
ridurre l’attenzione durante le manovre
potenzialmente pericolose anche se
eseguite a bassa velocità. Procedere
inoltre sempre ad una velocità moderata, in
modo da poter frenare tempestivamente
nel caso di rilevamento di un ostacolo.
261)La telecamera posteriore è un sistema
di assistenza che consente al guidatore di
verificare la presenza di ostacoli dietro al
veicolo. Dal momento che il suo raggio
visivo è limitato, non dipendere
eccessivamente da essa. Guidare con la
stessa attenzione che si userebbe in
assenza di telecamera posteriore.
262)Verificare con i propri occhi la
presenza di situazione di sicurezza attorno
al proprio veicolo. Non dipendere
completamente dalla telecamera
posteriore.
350AHE100241
351AHA103765
213

AVVERTENZA

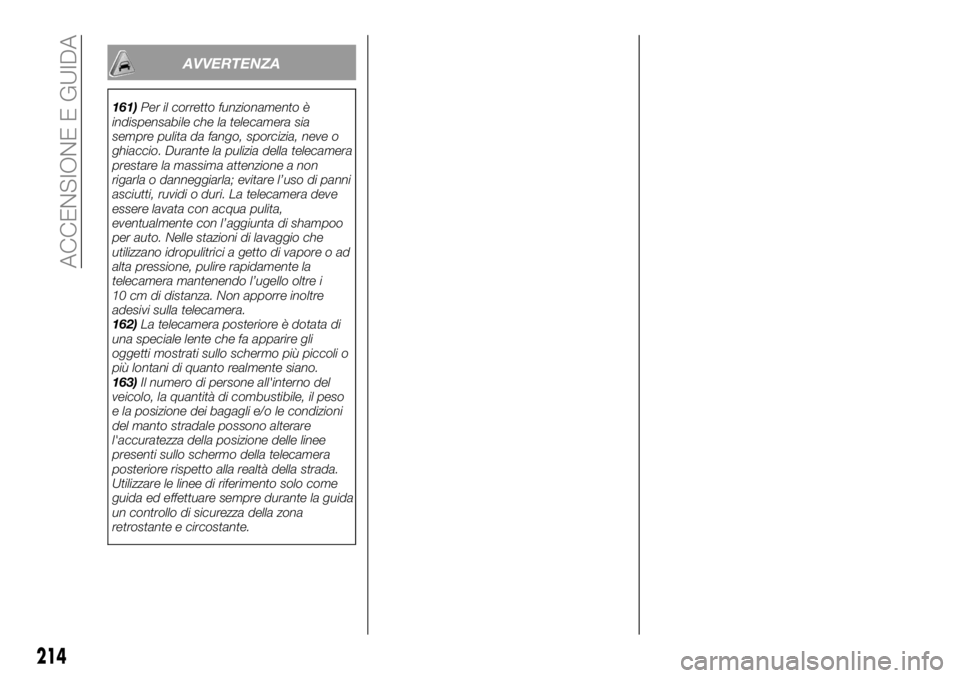

161)Per il corretto funzionamento è
indispensabile che la telecamera sia
sempre pulita da fango, sporcizia, neve o
ghiaccio. Durante la pulizia della telecamera
prestare la massima attenzione a non
rigarla o danneggiarla; evitare l’uso di panni
asciutti, ruvidi o duri. La telecamera deve
essere lavata con acqua pulita,
eventualmente con l’aggiunta di shampoo
per auto. Nelle stazioni di lavaggio che
utilizzano idropulitrici a getto di vapore o ad
alta pressione, pulire rapidamente la
telecamera mantenendo l’ugello oltre i
10 cm di distanza. Non apporre inoltre
adesivi sulla telecamera.
162)La telecamera posteriore è dotata di
una speciale lente che fa apparire gli
oggetti mostrati sullo schermo più piccoli o
più lontani di quanto realmente siano.
163)Il numero di persone all'interno del
veicolo, la quantità di combustibile, il peso
e la posizione dei bagagli e/o le condizioni
del manto stradale possono alterare
l'accuratezza della posizione delle linee
presenti sullo schermo della telecamera
posteriore rispetto alla realtà della strada.
Utilizzare le linee di riferimento solo come
guida ed effettuare sempre durante la guida
un controllo di sicurezza della zona
retrostante e circostante.
214
ACCENSIONE E GUIDA
