2018 FIAT FULLBACK Libretto Uso Manutenzione (in Italian)

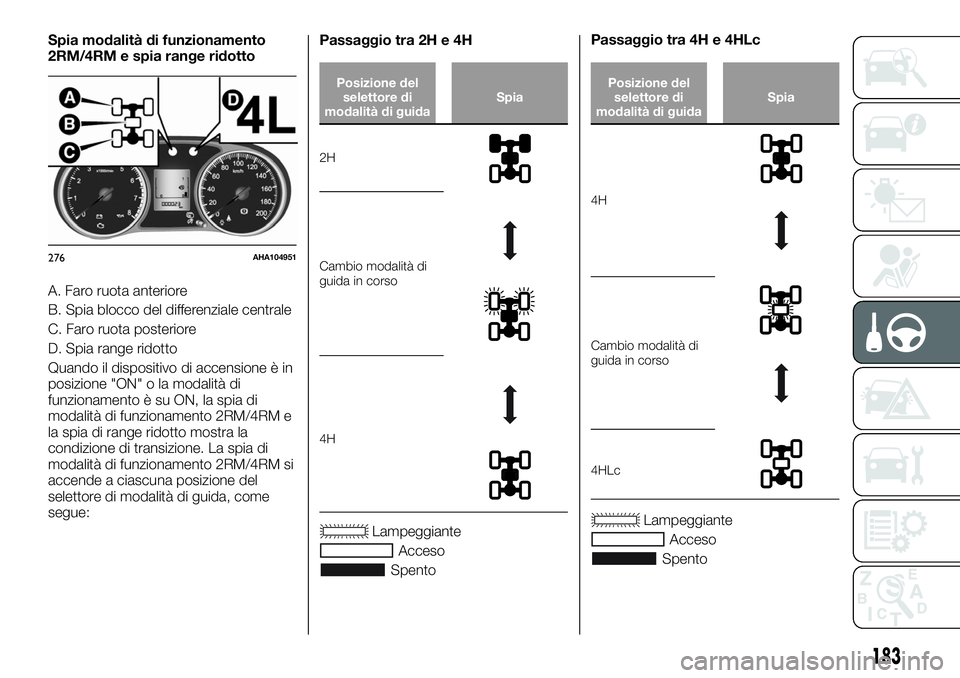

Spia modalità di funzionamento
2RM/4RM e spia range ridotto
A. Faro ruota anteriore
B. Spia blocco del differenziale centrale
C. Faro ruota posteriore
D. Spia range ridotto
Quando il dispositivo di accensione è in
posizione "ON" o la modalità di
funzionamento è su ON, la spia di
modalità di funzionamento 2RM/4RM e
la spia di range ridotto mostra la
condizione di transizione. La spia di
modalità di funzionamento 2RM/4RM si
accende a ciascuna posizione del
selettore di modalità di guida, come
segue:Passaggio tra 2H e 4H
Posizione del
selettore di
modalità di guidaSpia
2H
Cambio modalità di
guida in corso
4H
Lampeggiante
Acceso
SpentoPassaggio tra 4H e 4HLc
Posizione del
selettore di
modalità di guidaSpia
4H
Cambio modalità di
guida in corso
4HLc
Lampeggiante
Acceso
Spento
276AHA104951
183

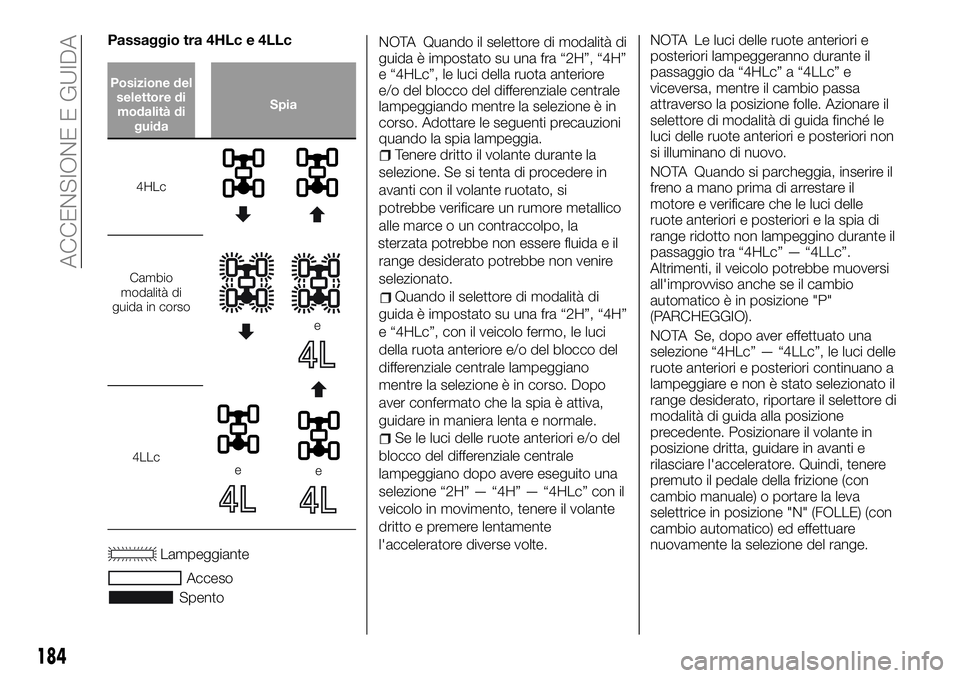

Passaggio tra 4HLc e 4LLc
Posizione del
selettore di
modalità di
guidaSpia
4HLc
Cambio
modalità di
guida in corso
e
4LLcee
Lampeggiante
Acceso
SpentoNOTA Quando il selettore di modalità di
guida è impostato su una fra “2H”, “4H”
e “4HLc”, le luci della ruota anteriore
e/o del blocco del differenziale centrale
lampeggiando mentre la selezione è in
corso. Adottare le seguenti precauzioni
quando la spia lampeggia.
Tenere dritto il volante durante la
selezione. Se si tenta di procedere in
avanti con il volante ruotato, si
potrebbe verificare un rumore metallico
alle marce o un contraccolpo, la
sterzata potrebbe non essere fluida e il
range desiderato potrebbe non venire
selezionato.
Quando il selettore di modalità di
guida è impostato su una fra “2H”, “4H”
e “4HLc”, con il veicolo fermo, le luci
della ruota anteriore e/o del blocco del
differenziale centrale lampeggiano
mentre la selezione è in corso. Dopo
aver confermato che la spia è attiva,
guidare in maniera lenta e normale.
Se le luci delle ruote anteriori e/o del
blocco del differenziale centrale
lampeggiano dopo avere eseguito una
selezione “2H” — “4H” — “4HLc” con il
veicolo in movimento, tenere il volante
dritto e premere lentamente
l'acceleratore diverse volte.
NOTA Le luci delle ruote anteriori e
posteriori lampeggeranno durante il
passaggio da “4HLc” a “4LLc” e
viceversa, mentre il cambio passa
attraverso la posizione folle. Azionare il
selettore di modalità di guida finché le
luci delle ruote anteriori e posteriori non
si illuminano di nuovo.
NOTA Quando si parcheggia, inserire il
freno a mano prima di arrestare il
motore e verificare che le luci delle
ruote anteriori e posteriori e la spia di
range ridotto non lampeggino durante il
passaggio tra “4HLc” — “4LLc”.
Altrimenti, il veicolo potrebbe muoversi
all'improvviso anche se il cambio
automatico è in posizione "P"
(PARCHEGGIO).
NOTA Se, dopo aver effettuato una
selezione “4HLc” — “4LLc”, le luci delle
ruote anteriori e posteriori continuano a
lampeggiare e non è stato selezionato il
range desiderato, riportare il selettore di
modalità di guida alla posizione
precedente. Posizionare il volante in
posizione dritta, guidare in avanti e
rilasciare l'acceleratore. Quindi, tenere
premuto il pedale della frizione (con
cambio manuale) o portare la leva
selettrice in posizione "N" (FOLLE) (con
cambio automatico) ed effettuare
nuovamente la selezione del range.
184
ACCENSIONE E GUIDA

NOTA Se la spia di range ridotto
lampeggia mentre si tenta di effettuare
una selezione “4HLc” <-> “4LLc”, non
sarà possibile effettuare una selezione
“4HLc” — “4LLc”. Arrestare il veicolo e
rilasciare l'acceleratore. Quindi, tenere
premuto il pedale della frizione (con
cambio manuale) o portare la leva
selettrice in posizione "N" (FOLLE) (con
cambio automatico) ed effettuare
nuovamente la selezione del range.
NOTA Il sistema di Controllo elettronico
della stabilità (ESC) viene sospeso se
viene selezionato "4LLc”
la spia si
accende quando queste funzioni sono
sospese. Questo non indica un
problema. Quando “2H” o “4H” o
“4HLc” sono selezionati, questa spia si
spegne e il funzionamento riprende.
Vedere "Spia ESC (Controllo elettronico
della stabilità), Spia ESC disinserito".
140)
AVVERTENZA
137)Il range "4LLc" fornisce la coppia
massima per la guida a velocità moderata
su pendenze ripide o superfici sabbiose,
fangose o che presentano altre difficoltà.
Sui veicoli dotati di cambio automatico, non
superare la velocità di circa 70 km/h in
range "4LLc".
138)Non guidare il veicolo in posizione
“4HLc” o “4LLc” su strade asfaltate o
autostrade asciutte. Ciò potrebbe
comportare un'usura eccessiva degli
pneumatici, un aumento nel consumo di
combustibile e la generazione di rumori.
Anche la temperatura dell'olio del
differenziale potrebbe aumentare,
provocando danni al sistema di guida.
Inoltre, il cambio subirà un carico eccessivo
comportando possibili perdite di olio,
danneggiamento di componenti o altri
problemi gravi. Su strade asfaltate o
autostrade asciutte, guidare il veicolo
esclusivamente in “2H” o “4H”.
139)Non azionare il selettore di modalità di
guida quando le ruote posteriori del veicolo
slittano su neve o ghiaccio.140)Se viene rilevato un problema nel
sistema di trasmissione, si attiverà un
dispositivo di sicurezza. I fari anteriori e
posteriori si spegneranno, la spia del
blocco del differenziale centrale
lampeggerà rapidamente (due volte al
secondo) e sarà impossibile scalare le
marce fig. 277. Parcheggiare il veicolo in un
luogo sicuro e arrestare il motore per alcuni
momenti. Riavviare il motore. La spia
dovrebbe riprendere il normale
funzionamento. Se la spia continua a
lampeggiare, far controllare il veicolo
presso la Rete Assistenziale Fiat il prima
possibile.
277AHZ101128
185

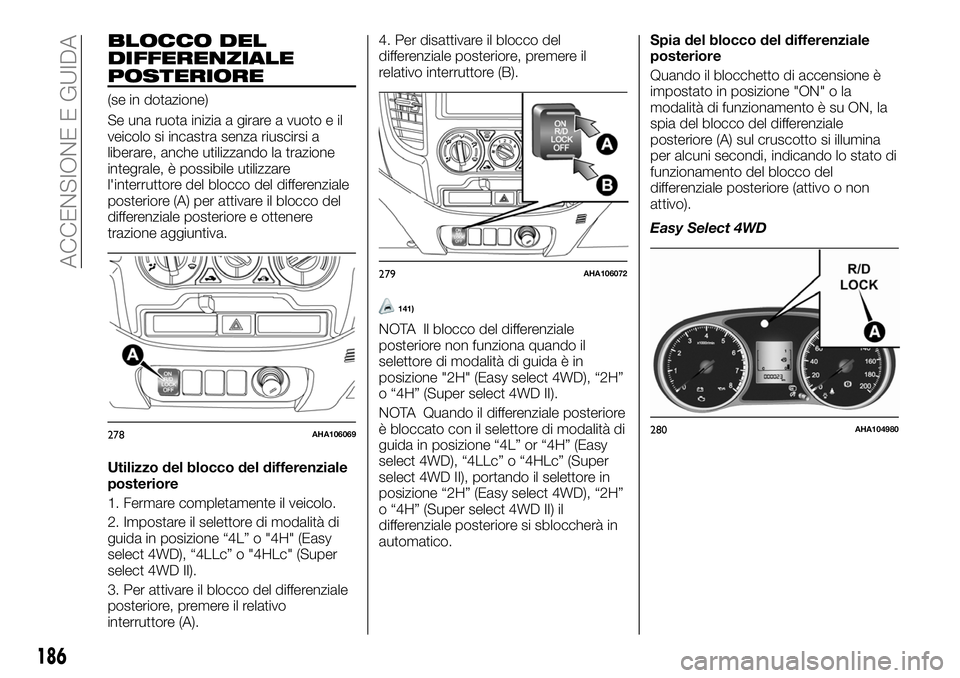

BLOCCO DEL
DIFFERENZIALE
POSTERIORE
(se in dotazione)
Se una ruota inizia a girare a vuoto e il
veicolo si incastra senza riuscirsi a
liberare, anche utilizzando la trazione
integrale, è possibile utilizzare
l'interruttore del blocco del differenziale
posteriore (A) per attivare il blocco del
differenziale posteriore e ottenere
trazione aggiuntiva.
Utilizzo del blocco del differenziale
posteriore
1. Fermare completamente il veicolo.
2. Impostare il selettore di modalità di
guida in posizione “4L” o "4H" (Easy
select 4WD), “4LLc” o "4HLc" (Super
select 4WD II).
3. Per attivare il blocco del differenziale
posteriore, premere il relativo
interruttore (A).4. Per disattivare il blocco del
differenziale posteriore, premere il
relativo interruttore (B).
141)
NOTA Il blocco del differenziale
posteriore non funziona quando il
selettore di modalità di guida è in
posizione "2H" (Easy select 4WD), “2H”
o “4H” (Super select 4WD II).
NOTA Quando il differenziale posteriore
è bloccato con il selettore di modalità di
guida in posizione “4L” or “4H” (Easy
select 4WD), “4LLc” o “4HLc” (Super
select 4WD II), portando il selettore in
posizione “2H” (Easy select 4WD), “2H”
o “4H” (Super select 4WD II) il
differenziale posteriore si sbloccherà in
automatico.Spia del blocco del differenziale
posteriore
Quando il blocchetto di accensione è
impostato in posizione "ON" o la
modalità di funzionamento è su ON, la
spia del blocco del differenziale
posteriore (A) sul cruscotto si illumina
per alcuni secondi, indicando lo stato di
funzionamento del blocco del
differenziale posteriore (attivo o non
attivo).
Easy Select 4WD
278AHA106069
279AHA106072
280AHA104980
186
ACCENSIONE E GUIDA

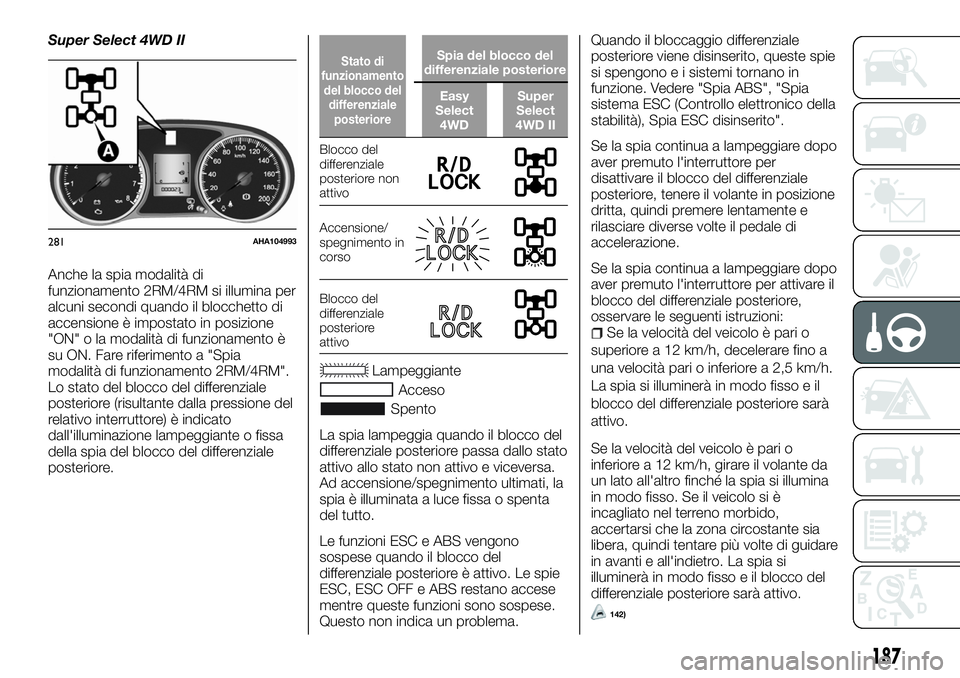

Super Select 4WD II
Anche la spia modalità di
funzionamento 2RM/4RM si illumina per
alcuni secondi quando il blocchetto di
accensione è impostato in posizione
"ON" o la modalità di funzionamento è
su ON. Fare riferimento a "Spia
modalità di funzionamento 2RM/4RM".
Lo stato del blocco del differenziale
posteriore (risultante dalla pressione del
relativo interruttore) è indicato
dall'illuminazione lampeggiante o fissa
della spia del blocco del differenziale
posteriore.
Stato di
funzionamento
del blocco del
differenziale
posterioreSpia del blocco del
differenziale posteriore
Easy
Select
4WDSuper
Select
4WD II
Blocco del
differenziale
posteriore non
attivo
Accensione/
spegnimento in
corso
Blocco del
differenziale
posteriore
attivo
Lampeggiante
Acceso
Spento
La spia lampeggia quando il blocco del
differenziale posteriore passa dallo stato
attivo allo stato non attivo e viceversa.
Ad accensione/spegnimento ultimati, la
spia è illuminata a luce fissa o spenta
del tutto.
Le funzioni ESC e ABS vengono
sospese quando il blocco del
differenziale posteriore è attivo. Le spie
ESC, ESC OFF e ABS restano accese
mentre queste funzioni sono sospese.
Questo non indica un problema.Quando il bloccaggio differenziale
posteriore viene disinserito, queste spie
si spengono e i sistemi tornano in
funzione. Vedere "Spia ABS", "Spia
sistema ESC (Controllo elettronico della
stabilità), Spia ESC disinserito".
Se la spia continua a lampeggiare dopo
aver premuto l'interruttore per
disattivare il blocco del differenziale
posteriore, tenere il volante in posizione
dritta, quindi premere lentamente e
rilasciare diverse volte il pedale di
accelerazione.
Se la spia continua a lampeggiare dopo
aver premuto l'interruttore per attivare il
blocco del differenziale posteriore,
osservare le seguenti istruzioni:
Se la velocità del veicolo è pari o
superiore a 12 km/h, decelerare fino a
una velocità pari o inferiore a 2,5 km/h.
La spia si illuminerà in modo fisso e il
blocco del differenziale posteriore sarà
attivo.
Se la velocità del veicolo è pari o
inferiore a 12 km/h, girare il volante da
un lato all'altro finché la spia si illumina
in modo fisso. Se il veicolo si è
incagliato nel terreno morbido,
accertarsi che la zona circostante sia
libera, quindi tentare più volte di guidare
in avanti e all'indietro. La spia si
illuminerà in modo fisso e il blocco del
differenziale posteriore sarà attivo.
142)
281AHA104993
187

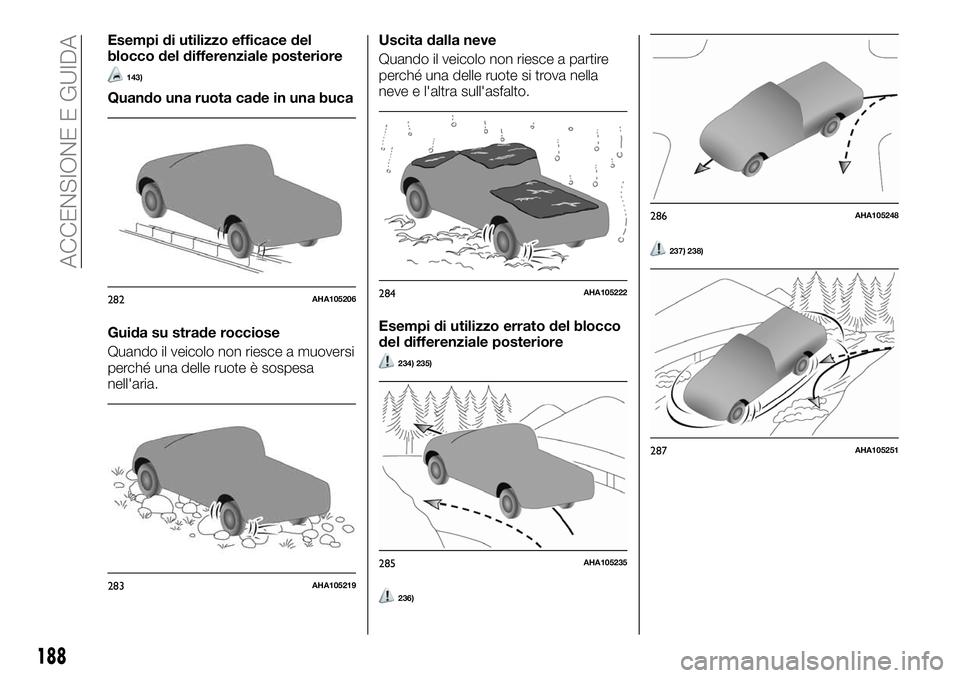

Esempi di utilizzo efficace del
blocco del differenziale posteriore
143)
Quando una ruota cade in una buca
Guida su strade rocciose
Quando il veicolo non riesce a muoversi
perché una delle ruote è sospesa
nell'aria.Uscita dalla neve
Quando il veicolo non riesce a partire
perché una delle ruote si trova nella
neve e l'altra sull'asfalto.
Esempi di utilizzo errato del blocco
del differenziale posteriore
234) 235)
236)
237) 238)
282AHA105206
283AHA105219
284AHA105222
285AHA105235
286AHA105248
287AHA105251
188
ACCENSIONE E GUIDA

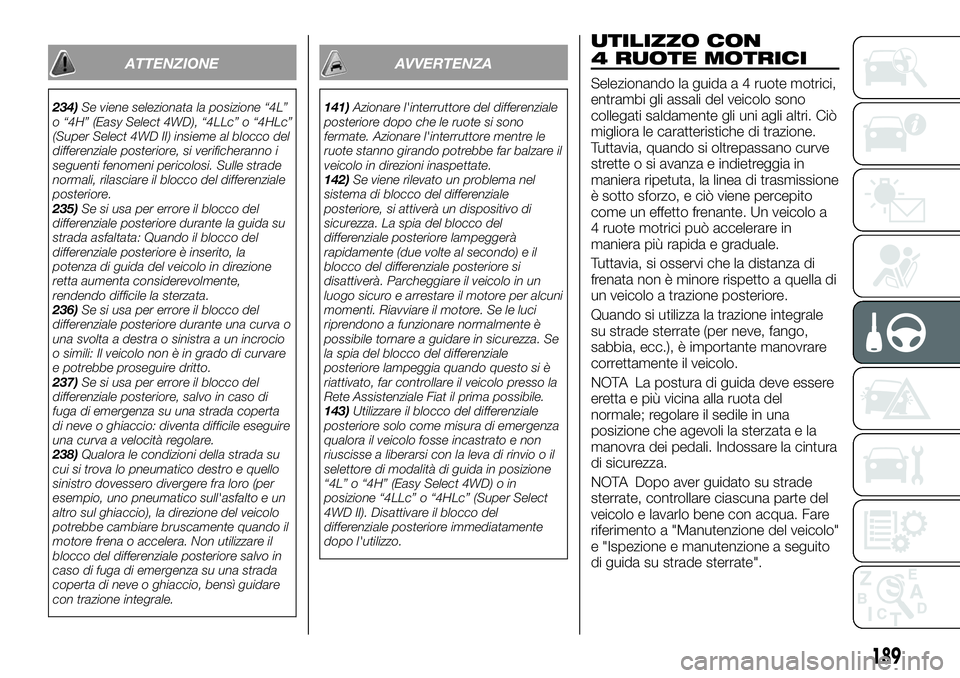

ATTENZIONE
234)Se viene selezionata la posizione “4L”
o “4H” (Easy Select 4WD), “4LLc” o “4HLc”
(Super Select 4WD II) insieme al blocco del
differenziale posteriore, si verificheranno i
seguenti fenomeni pericolosi. Sulle strade
normali, rilasciare il blocco del differenziale
posteriore.
235)Se si usa per errore il blocco del
differenziale posteriore durante la guida su
strada asfaltata: Quando il blocco del
differenziale posteriore è inserito, la
potenza di guida del veicolo in direzione
retta aumenta considerevolmente,
rendendo difficile la sterzata.
236)Se si usa per errore il blocco del
differenziale posteriore durante una curva o
una svolta a destra o sinistra a un incrocio
o simili: Il veicolo non è in grado di curvare
e potrebbe proseguire dritto.
237)Se si usa per errore il blocco del
differenziale posteriore, salvo in caso di
fuga di emergenza su una strada coperta
di neve o ghiaccio: diventa difficile eseguire
una curva a velocità regolare.
238)Qualora le condizioni della strada su
cui si trova lo pneumatico destro e quello
sinistro dovessero divergere fra loro (per
esempio, uno pneumatico sull'asfalto e un
altro sul ghiaccio), la direzione del veicolo
potrebbe cambiare bruscamente quando il
motore frena o accelera. Non utilizzare il
blocco del differenziale posteriore salvo in
caso di fuga di emergenza su una strada
coperta di neve o ghiaccio, bensì guidare
con trazione integrale.
AVVERTENZA
141)Azionare l'interruttore del differenziale
posteriore dopo che le ruote si sono
fermate. Azionare l'interruttore mentre le
ruote stanno girando potrebbe far balzare il
veicolo in direzioni inaspettate.
142)Se viene rilevato un problema nel
sistema di blocco del differenziale
posteriore, si attiverà un dispositivo di
sicurezza. La spia del blocco del
differenziale posteriore lampeggerà
rapidamente (due volte al secondo) e il
blocco del differenziale posteriore si
disattiverà. Parcheggiare il veicolo in un
luogo sicuro e arrestare il motore per alcuni
momenti. Riavviare il motore. Se le luci
riprendono a funzionare normalmente è
possibile tornare a guidare in sicurezza. Se
la spia del blocco del differenziale
posteriore lampeggia quando questo si è
riattivato, far controllare il veicolo presso la
Rete Assistenziale Fiat il prima possibile.
143)Utilizzare il blocco del differenziale
posteriore solo come misura di emergenza
qualora il veicolo fosse incastrato e non
riuscisse a liberarsi con la leva di rinvio o il
selettore di modalità di guida in posizione
“4L” o “4H” (Easy Select 4WD) o in
posizione “4LLc” o “4HLc” (Super Select
4WD II). Disattivare il blocco del
differenziale posteriore immediatamente
dopo l'utilizzo.
UTILIZZO CON
4 RUOTE MOTRICI
Selezionando la guida a 4 ruote motrici,
entrambi gli assali del veicolo sono
collegati saldamente gli uni agli altri. Ciò
migliora le caratteristiche di trazione.
Tuttavia, quando si oltrepassano curve
strette o si avanza e indietreggia in
maniera ripetuta, la linea di trasmissione
è sotto sforzo, e ciò viene percepito
come un effetto frenante. Un veicolo a
4 ruote motrici può accelerare in
maniera più rapida e graduale.
Tuttavia, si osservi che la distanza di
frenata non è minore rispetto a quella di
un veicolo a trazione posteriore.
Quando si utilizza la trazione integrale
su strade sterrate (per neve, fango,
sabbia, ecc.), è importante manovrare
correttamente il veicolo.
NOTA La postura di guida deve essere
eretta e più vicina alla ruota del
normale; regolare il sedile in una
posizione che agevoli la sterzata e la
manovra dei pedali. Indossare la cintura
di sicurezza.
NOTA Dopo aver guidato su strade
sterrate, controllare ciascuna parte del
veicolo e lavarlo bene con acqua. Fare
riferimento a "Manutenzione del veicolo"
e "Ispezione e manutenzione a seguito
di guida su strade sterrate".
189

Guida su strade e autostrade
asfaltate asciutte
Selezionare la posizione “2H” (Easy
Select 4WD), “2H” o “4H” (Super Select
4WD II) per guidare su strade asfaltate
asciutte. Specialmente su
un'autostrada asciutta, non selezionare
mai la posizione “4H” o “4L” (Easy
Select 4WD), “4HLc” o “4LLc” (Super
Select 4WD II).
144)
Guida su strade innevate o
ghiacciate
Impostare il selettore di modalità di
guida in posizione “4H” (Easy Select
4WD), “4H” o “4HLc” secondo le
condizioni stradali (Super Select 4WD
II), quindi premere gradualmente
l'acceleratore per una partenza corretta.
Tenere il più costante possibile la
pressione sul pedale di accelerazione e
guidare a velocità moderata.
NOTA Si consiglia l'utilizzo di
pneumatici invernali e/o di catene.
NOTA Osservare la distanza di
sicurezza tra i veicoli, evitare frenate
brusche e utilizzare il freno motore
(scalando le marce).
145)
Guida su strade sabbiose o fangose
Impostare il selettore di modalità di
guida in posizione “4H” o "4L" (Easy
Select 4WD), “4HLc” o “4LLc” (Super
Select 4WD II), quindi premeregradualmente l'acceleratore per una
partenza corretta. Tenere il più costante
possibile la pressione sul pedale di
accelerazione e guidare a velocità
moderata.
146) 147)
239)
NOTA Evitare frenate, accelerazioni e
curve brusche e improvvise; tali azioni
potrebbero far impantanare il veicolo.
NOTA Per disimpegnare un veicolo
impantanato su strade sabbiose o
fangose, è spesso sufficiente farlo
oscillare avanti e indietro. Spostare
ritmicamente la leva selettrice dalla
posizione “D” (GUIDA) a “R”
(RETROMARCIA) (con cambio manuale,
tra la prima e la retromarcia),
applicando al contempo una leggera
pressione sul pedale di accelerazione.
NOTA Si consiglia di avviare il veicolo
con il freno a mano parzialmente, ma
non totalmente, inserito, ovvero tirando
leggermente la leva del freno a mano.
Una volta liberato il veicolo, non
dimenticare di disinnestare il freno a
mano.
NOTA Se si dovesse rivelare
necessario guidare in presenza di
grande quantità di fango, si consiglia di
utilizzare le catene per pneumatici.
Poiché è difficile giudicare la quantità di
fango presente e il veicolo può
impantanarsi con estrema rapidità,
guidare a velocità moderata. Se
possibile, uscire dal veicolo e verificarele condizioni prima di avanzare.
NOTA Guidare su strade in zone
costiere o cosparse di preparati
antislittamento può far arrugginire il
veicolo; dopo un simile utilizzo, lavare
bene il veicolo il prima possibile.
Salita su pendenze ripide
Impostare il selettore di modalità di
guida in posizione “4L” (Easy Select
4WD), “4LLc” (Super Select 4WD II) per
massimizzare la coppia motore.
240) 241)
NOTA Scegliere una pendenza meno
ripida possibile con poche pietre o
ostacoli.
NOTA Prima di tentare di scalare una
salita, salirvi a piedi per accertarsi che il
veicolo possa gestire l'inclinazione.
Discesa lungo pendenze ripide
Impostare il selettore di modalità di
guida in posizione “4L” (Easy Select
4WD), “4LLc” (Super Select 4WD II),
utilizzare il freno motore (scalando le
marce) e scendere lentamente.
242)
NOTA Nello scendere lungo una
pendenza ripida, se si frena in maniera
improvvisa perché si incontra un
ostacolo, si potrebbe perdere il
controllo del veicolo. Prima di scendere
lungo una pendenza, percorrerla a piedi
per verificare il tratto da percorrere.
190
ACCENSIONE E GUIDA
