2018 FIAT FULLBACK Libretto Uso Manutenzione (in Italian)

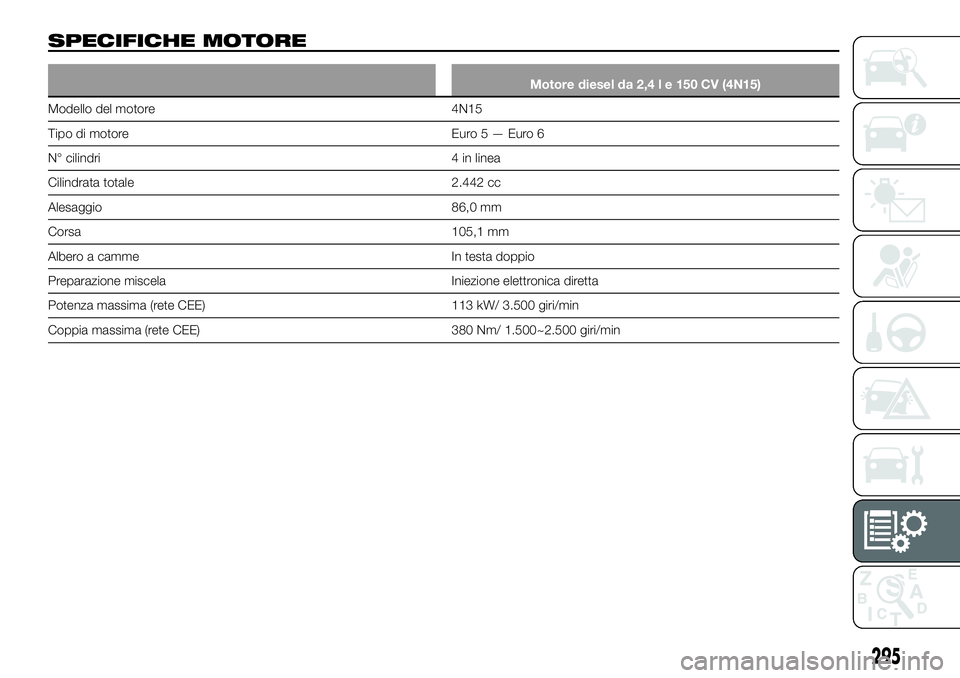

SPECIFICHE MOTORE
Motore diesel da 2,4 l e 150 CV (4N15)
Modello del motore 4N15
Tipo di motore Euro5—Euro6
N° cilindri 4 in linea
Cilindrata totale 2.442 cc
Alesaggio 86,0 mm
Corsa 105,1 mm
Albero a camme In testa doppio
Preparazione miscela Iniezione elettronica diretta
Potenza massima (rete CEE) 113 kW/ 3.500 giri/min
Coppia massima (rete CEE) 380 Nm/ 1.500~2.500 giri/min
295

Motore diesel 4RM da 2,4 l e 180 CV (4N15)
Modello del motore 4N15
Tipo di motore Euro5—Euro6
N° cilindri 4 in linea
Cilindrata totale 2.442 cc
Alesaggio 86,0 mm
Corsa 105,1 mm
Albero a camme In testa doppio
Preparazione miscela Iniezione elettronica diretta
Potenza massima (rete CEE)
133 kW/ 3.500 giri/min
(*)
Coppia massima (rete CEE)
430 Nm/2.500 giri/min(*)
(*) Veicoli con motore ad alta potenza
408)
ATTENZIONE
408)Modifiche o riparazioni dell'impianto di alimentazione eseguite in modo non corretto e senza tenere conto delle caratteristiche tecniche
dell'impianto, possono causare anomalie di funzionamento con rischi di incendio.
296
DATI TECNICI

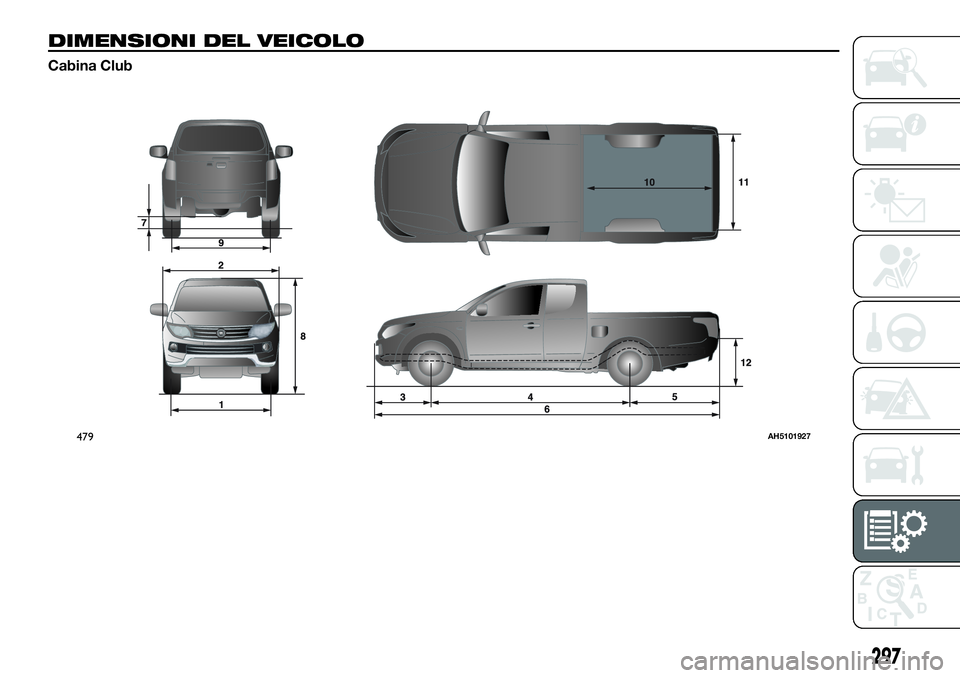

DIMENSIONI DEL VEICOLO
Cabina Club
479AH5101927
297

Riferimento Lunghezza
1 Carreggiata anteriore 1.520 mm
2 Larghezza complessiva
1.785 mm, 1.815 mm
(*1)
3 Sbalzo anteriore 865 mm
4 Interasse 3.000 mm
5 Sbalzo posterioreSenza paraurti posteriore 1.330 mm
Con paraurti posteriore 1.410 mm
6 Lunghezza complessivaSenza paraurti posteriore 5.195 mm
Con paraurti posteriore 5.275 mm
7Altezza libera da terra (senza
carico)200 mm, 205 mm
(*1)
8 Altezza totale (senza carico)
1.775 mm, 1.780 mm(*1)
9 Pianale posteriore 1.515 mm
10 Lunghezza del pianale di carico 1.850 mm
11 Larghezza del pianale di carico 1.470 mm
12 Altezza del pianale di carico
845 mm, 850 mm
(*1)
(*1) Veicoli dotati di parafanghi allargati
La lunghezza e l'altezza totali del veicolo sono soggette a variazioni a seconda della dotazione montata.
Raggio di sterzata minimo
Carrozzeria 6,3 m
Cerchi 5,9 m
298
DATI TECNICI

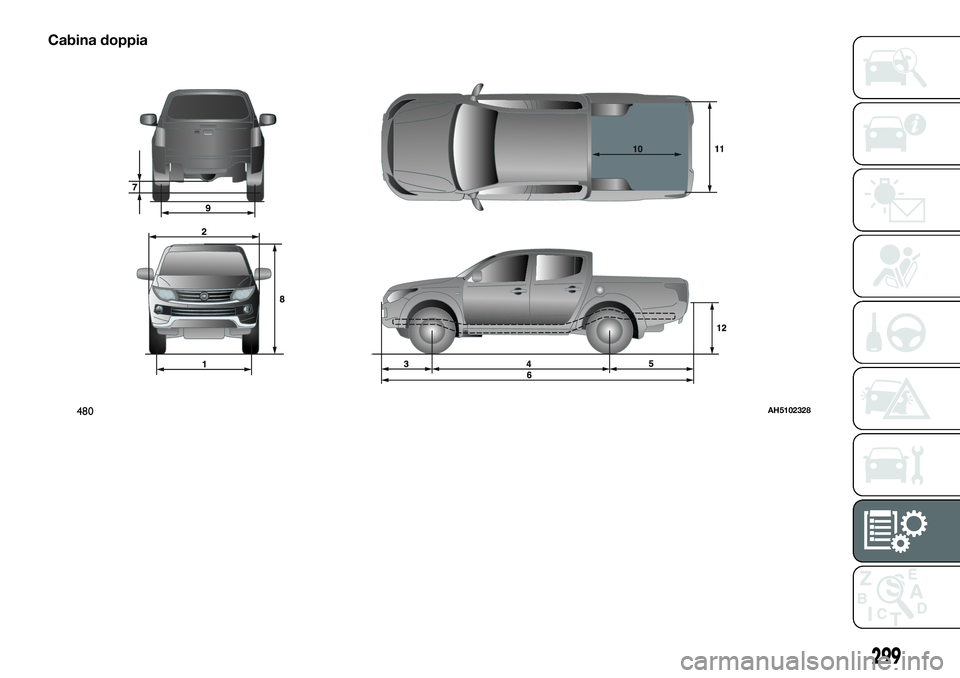

Cabina doppia
480AH5102328
299

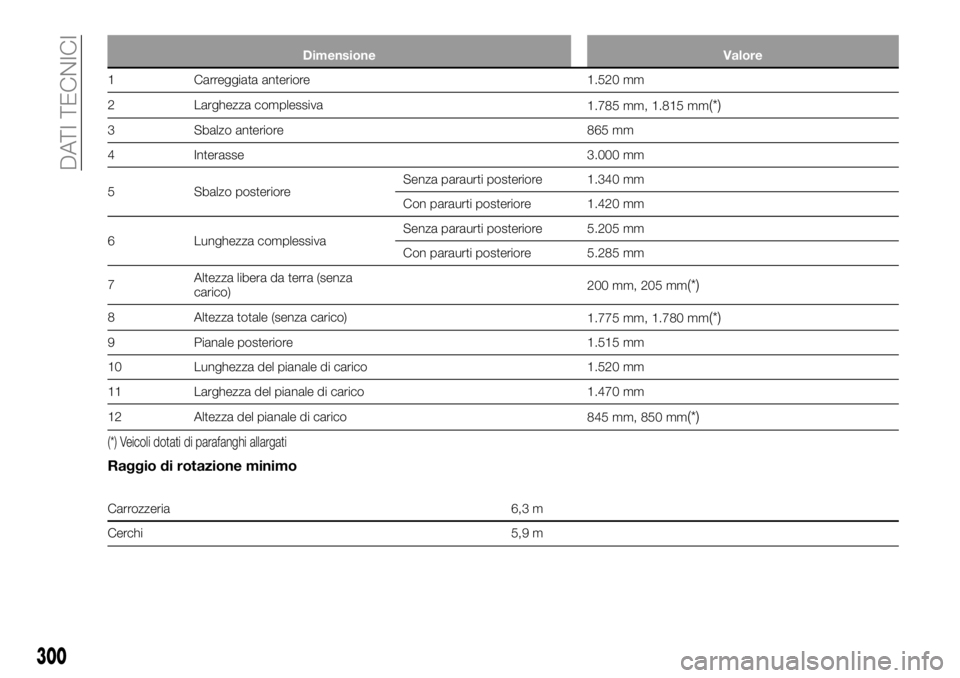

Dimensione Valore
1 Carreggiata anteriore 1.520 mm
2 Larghezza complessiva
1.785 mm, 1.815 mm
(*)
3 Sbalzo anteriore 865 mm
4 Interasse 3.000 mm
5 Sbalzo posterioreSenza paraurti posteriore 1.340 mm
Con paraurti posteriore 1.420 mm
6 Lunghezza complessivaSenza paraurti posteriore 5.205 mm
Con paraurti posteriore 5.285 mm
7Altezza libera da terra (senza
carico)200 mm, 205 mm
(*)
8 Altezza totale (senza carico)
1.775 mm, 1.780 mm(*)
9 Pianale posteriore 1.515 mm
10 Lunghezza del pianale di carico 1.520 mm
11 Larghezza del pianale di carico 1.470 mm
12 Altezza del pianale di carico
845 mm, 850 mm
(*)
(*) Veicoli dotati di parafanghi allargati
Raggio di rotazione minimo
Carrozzeria 6,3 m
Cerchi 5,9 m
300
DATI TECNICI

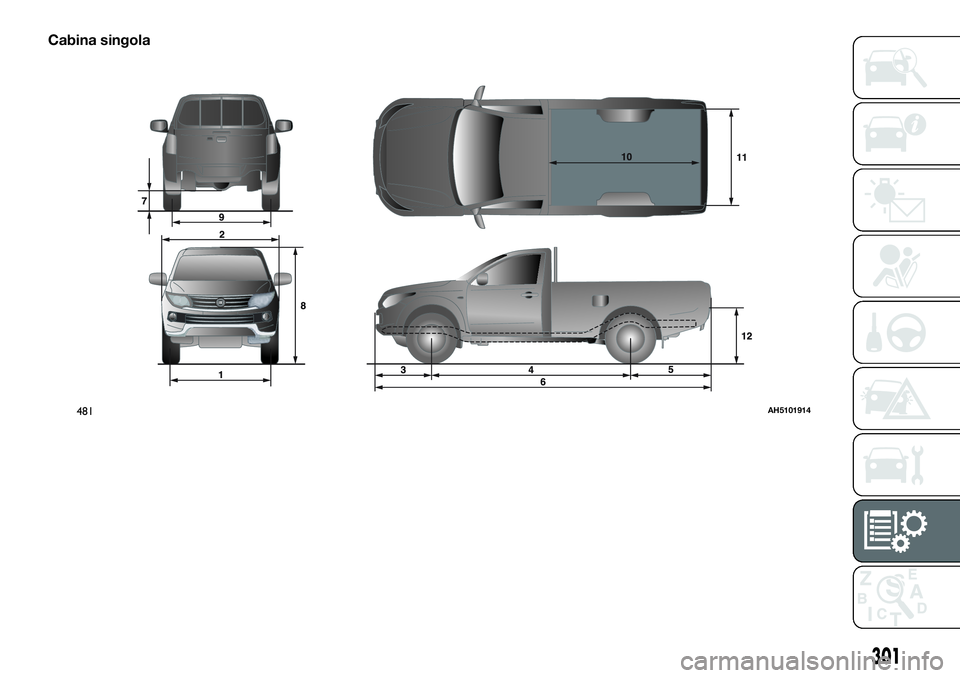

Cabina singola
481AH5101914
301

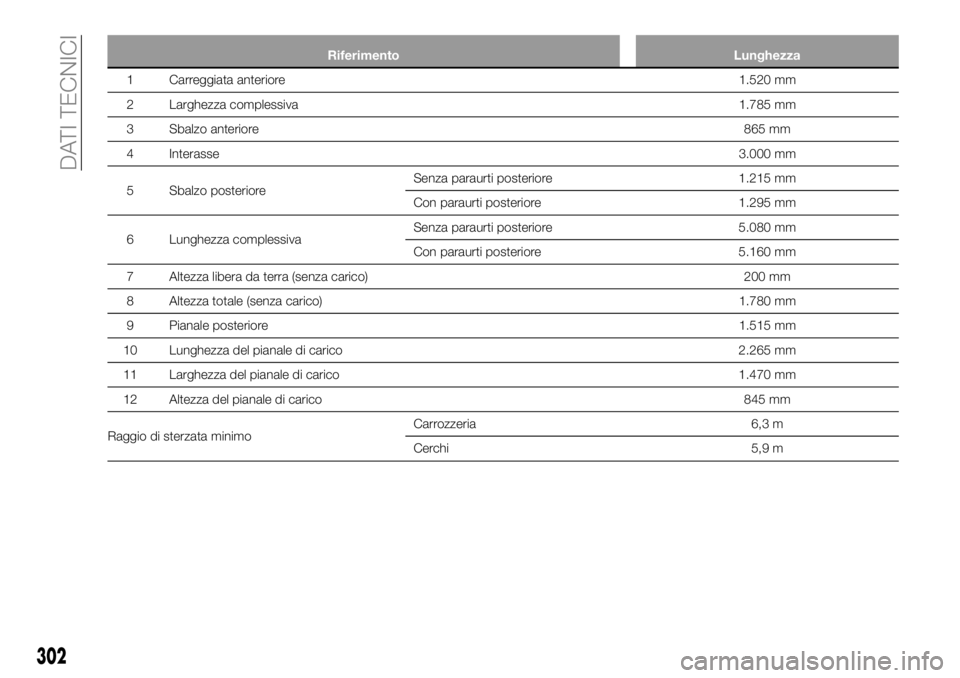

Riferimento Lunghezza
1 Carreggiata anteriore1.520 mm
2 Larghezza complessiva1.785 mm
3 Sbalzo anteriore865 mm
4 Interasse3.000 mm
5 Sbalzo posterioreSenza paraurti posteriore 1.215 mm
Con paraurti posteriore 1.295 mm
6 Lunghezza complessivaSenza paraurti posteriore 5.080 mm
Con paraurti posteriore 5.160 mm
7 Altezza libera da terra (senza carico) 200 mm
8 Altezza totale (senza carico)1.780 mm
9 Pianale posteriore1.515 mm
10 Lunghezza del pianale di carico 2.265 mm
11 Larghezza del pianale di carico 1.470 mm
12 Altezza del pianale di carico845 mm
Raggio di sterzata minimoCarrozzeria 6,3 m
Cerchi 5,9 m
302
