2018 FIAT FULLBACK Drift- och underhållshandbok (in Swedish)

Notering Om det finns ett fel i rattlåset,
tänds varningslampan. Stoppa
omedelbart fordonet på en säker plats
och kontakta en Fiat- återförsäljare.
SIGNALHORNSBRYTARE
Tryck på ratten på eller runt
signalhornets märke.
Typ 1Typ 2
VARNING
53)Alla rattjusteringar får endast utföras
när bilen står stilla och motorn är avstängd.
54)Försök inte att justera ratten när du kör
fordonet.
55)Det är absolut förbjudet att utföra
någon åtgärd som innebär modifikationer
på styrsystemet eller ratten (t.ex.:
installation av stöldskydd) på
eftermarknaden. Detta kan inverka negativt
på prestandan och säkerheten, göra
garantin ogiltig och även leda till att
fordonet inte uppfyller kraven för
godkännande.
OBSERVERA!
17)Ta ur nyckeln när du lämnar fordonet. I
vissa länder är det förbjudet att lämna kvar
nyckeln i fordonet när det är parkerat.
18)Om motorn stoppas under körning, ska
du inte öppna en dörr eller trycka på
låsknappen på nyckeln förrän fordonet har
stannat på en säker plats. Detta kan göra
att ratten låser sig, vilket gör det omöjligt att
köra fordonet.
19)Bär nyckeln med dig när du lämnar
bilen. Om bilen behöver bogseras, utför
följande operation för att låsa upp ratten:
på fordon med M/T, ställ in driftläget på
ACC eller ON, på fordon med A/T, ställ in
driftläget ON.
61AHA103505
62AA0108106
63AHA107590
39

BACKSPEGLAR
INNERBACKSPEGEL
56) 57) 58) 59)
Justera backspegeln först efter att du
har gjort några sätesjusteringar så att
du har fri sikt till den bakre delen av
fordonet.
Justera backspegeln för att maximera
sikten genom bakrutan.
At justera den vertikala
spegelpositionen
Det är möjligt att flytta spegeln uppåt
och nedåt för att justera dess position.För att justera spegelns position
Det är möjligt att flytta spegeln
uppåt/nedåt och vänster/höger för att
justera dess position.
För att minska bländning
Typ 1:Spaken (A) längst ner på
spegeln kan användas för att justera
spegeln för att minska bländningen från
strålkastarna för bakomkörande fordon
under nattkörning.1. Normal 2. Bländskydd
Typ 2:När strålkastarna från bakom dig
är mycket starka, ändras
reflektionsfaktorn hos backspegeln
automatiskt för att minska bländningen.
När tändningsbrytaren vrids till
"ON"-läget eller driftläget är på ON,
ändras spegelns reflektionsfaktor
automatiskt.
64AJA107381
65AA0022369
66AA0108151
67AA0001425
68AA0094830
40
LÄR KÄNNA DITT FORDON

Notering Häng inte föremål på eller
spraya glasrengöringsmedel på sensorn
(1) annars kan känsligheten reduceras.
YTTERBACKSPEGLAR
För att justera spegelns position
56) 57) 58)
Manuellt reglerbara
ytterbackspeglar (på vissa
modeller)
Justera spegelytan manuellt såsom
indikeras av pilarna.
Elektriskt fjärrstyrda
ytterbackspeglar (på vissa
modeller)
De eldrivna ytterbackspeglarna
manövreras när tändningsbrytaren står i
"ON"-eller "ACC"-läget eller driftläget är
ON eller ACC.1. Placera spaken (A) på samma sida
som spegeln vars inställning önskas.
2. Tryck på knappen (B) åt vänster,
höger, uppåt eller nedåt för att justera
spegelpositionen.
3. För tillbaka spaken (A) till mittläget.
Fälla in och fälla ut
ytterbackspeglarna
Ytterbackspegeln kan fällas in mot
sidorutan för att förhindra skada vid
parkering i trånga utrymmen.
20)
För fordon utan
spegelinfällningsbrytare
Tryck spegeln mot baksidan av fordonet
med handen för att fälla in den. När du
ska fälla ut spegeln, dra den mot
fordonets främre del tills den klickar på
plats.
20)
För fordon med
spegelinfällningsknapp.
Fäll in och fäll ut speglarna med
spegelinfällningsknapp
Med tändlåset eller driftläge på ON eller
ACC, tryck på infällningsknappen för att
fälla in speglarna.
Tryck igen för att fälla ut speglarna till
sina ursprungliga positioner.
Efter att vrida tändlåset till läge "LOCK"
eller valt driftläget OFF, är det möjligt att
69AHA105280
70AH310043471AHA104935
41

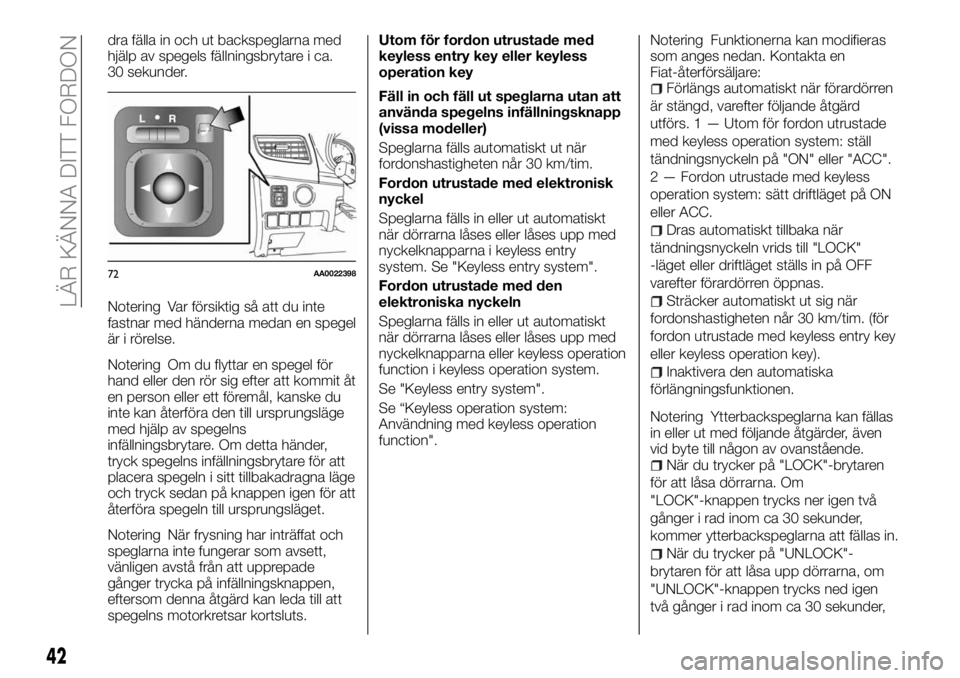

dra fälla in och ut backspeglarna med
hjälp av spegels fällningsbrytare i ca.
30 sekunder.
Notering Var försiktig så att du inte
fastnar med händerna medan en spegel
är i rörelse.
Notering Om du flyttar en spegel för
hand eller den rör sig efter att kommit åt
en person eller ett föremål, kanske du
inte kan återföra den till ursprungsläge
med hjälp av spegelns
infällningsbrytare. Om detta händer,
tryck spegelns infällningsbrytare för att
placera spegeln i sitt tillbakadragna läge
och tryck sedan på knappen igen för att
återföra spegeln till ursprungsläget.
Notering När frysning har inträffat och
speglarna inte fungerar som avsett,
vänligen avstå från att upprepade
gånger trycka på infällningsknappen,
eftersom denna åtgärd kan leda till att
spegelns motorkretsar kortsluts.Utom för fordon utrustade med
keyless entry key eller keyless
operation key
Fäll in och fäll ut speglarna utan att
använda spegelns infällningsknapp
(vissa modeller)
Speglarna fälls automatiskt ut när
fordonshastigheten når 30 km/tim.
Fordon utrustade med elektronisk
nyckel
Speglarna fälls in eller ut automatiskt
när dörrarna låses eller låses upp med
nyckelknapparna i keyless entry
system. Se "Keyless entry system".
Fordon utrustade med den
elektroniska nyckeln
Speglarna fälls in eller ut automatiskt
när dörrarna låses eller låses upp med
nyckelknapparna eller keyless operation
function i keyless operation system.
Se "Keyless entry system".
Se “Keyless operation system:
Användning med keyless operation
function".Notering Funktionerna kan modifieras
som anges nedan. Kontakta en
Fiat-återförsäljare:
Förlängs automatiskt när förardörren
är stängd, varefter följande åtgärd
utförs. 1 — Utom för fordon utrustade
med keyless operation system: ställ
tändningsnyckeln på "ON" eller "ACC".
2 — Fordon utrustade med keyless
operation system: sätt driftläget på ON
eller ACC.
Dras automatiskt tillbaka när
tändningsnyckeln vrids till "LOCK"
-läget eller driftläget ställs in på OFF
varefter förardörren öppnas.
Sträcker automatiskt ut sig när
fordonshastigheten når 30 km/tim. (för
fordon utrustade med keyless entry key
eller keyless operation key).
Inaktivera den automatiska
förlängningsfunktionen.
Notering Ytterbackspeglarna kan fällas
in eller ut med följande åtgärder, även
vid byte till någon av ovanstående.
När du trycker på "LOCK"-brytaren
för att låsa dörrarna. Om
"LOCK"-knappen trycks ner igen två
gånger i rad inom ca 30 sekunder,
kommer ytterbackspeglarna att fällas in.
När du trycker på "UNLOCK"-
brytaren för att låsa upp dörrarna, om
"UNLOCK"-knappen trycks ned igen
två gånger i rad inom ca 30 sekunder,
72AA0022398
42
LÄR KÄNNA DITT FORDON

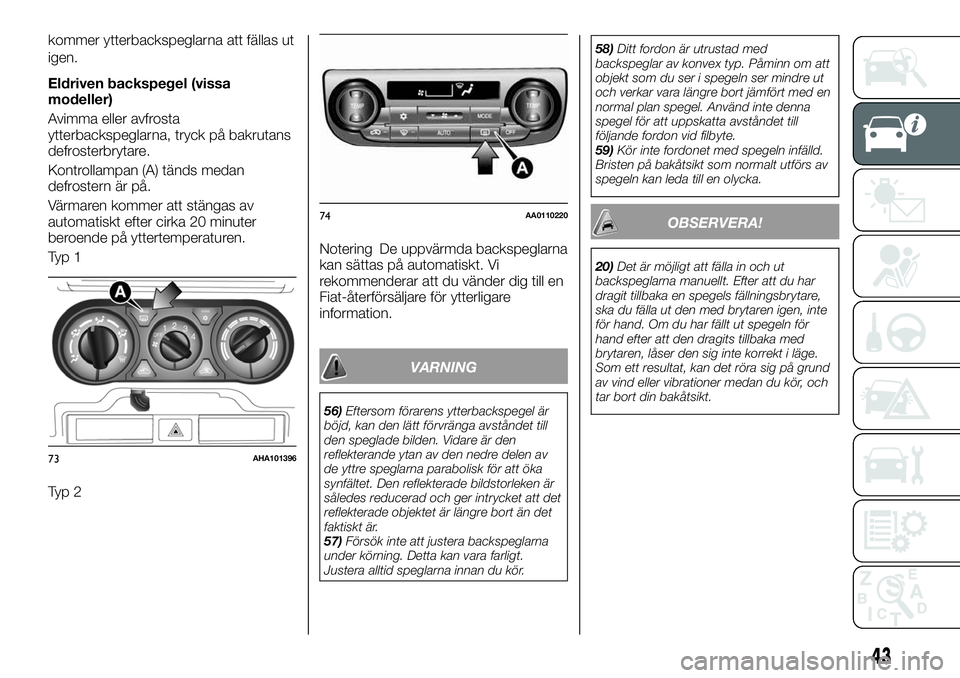

kommer ytterbackspeglarna att fällas ut
igen.
Eldriven backspegel (vissa
modeller)
Avimma eller avfrosta
ytterbackspeglarna, tryck på bakrutans
defrosterbrytare.
Kontrollampan (A) tänds medan
defrostern är på.
Värmaren kommer att stängas av
automatiskt efter cirka 20 minuter
beroende på yttertemperaturen.
Ty p 1
Ty p 2Notering De uppvärmda backspeglarna
kan sättas på automatiskt. Vi
rekommenderar att du vänder dig till en
Fiat-återförsäljare för ytterligare
information.
VARNING
56)Eftersom förarens ytterbackspegel är
böjd, kan den lätt förvränga avståndet till
den speglade bilden. Vidare är den
reflekterande ytan av den nedre delen av
de yttre speglarna parabolisk för att öka
synfältet. Den reflekterade bildstorleken är
således reducerad och ger intrycket att det
reflekterade objektet är längre bort än det
faktiskt är.
57)Försök inte att justera backspeglarna
under körning. Detta kan vara farligt.
Justera alltid speglarna innan du kör.58)Ditt fordon är utrustad med
backspeglar av konvex typ. Påminn om att
objekt som du ser i spegeln ser mindre ut
och verkar vara längre bort jämfört med en
normal plan spegel. Använd inte denna
spegel för att uppskatta avståndet till
följande fordon vid filbyte.
59)Kör inte fordonet med spegeln infälld.
Bristen på bakåtsikt som normalt utförs av
spegeln kan leda till en olycka.
OBSERVERA!
20)Det är möjligt att fälla in och ut
backspeglarna manuellt. Efter att du har
dragit tillbaka en spegels fällningsbrytare,
ska du fälla ut den med brytaren igen, inte
för hand. Om du har fällt ut spegeln för
hand efter att den dragits tillbaka med
brytaren, låser den sig inte korrekt i läge.
Som ett resultat, kan det röra sig på grund
av vind eller vibrationer medan du kör, och
tar bort din bakåtsikt.
73AHA101396
74AA0110220
43

YTTRE LJUS
KOMBINATIONS-
STRÅLKASTARE MED
HELLJUS OCH HALVLJUS
Strålkastare
Notering Lämna inte lamporna på
under en längre tid när motorn är
stillastående (inte igång). Batterierna
kan urladdas som en följd av detta.
Notering När det regnar, eller när
fordonet har tvättats, blir insidan av
lamplinsen ibland dimmig, men det
betyder inte att ett funktionellt problem
har inträffat. När lampan är påslagen,
kommer värmen att ta bort dimman.
Men om vatten samlas inuti lampan,
rekommenderar vi att du låter
kontrollera den.
Notering Glödlampor till strålkastare
med högintensiv urladdning (i
förekommande fall) har följande
egenskaper:
Medan strålkastarna används
kommer ljuset att gradvis att få en blåvit
färg.
Glödlampans livslängd blir kortare
när den tänds och släcks upprepade
gånger. När glödlampan närmar sig
slutet av sin livslängd, kan ljusstyrkan
minska, lampan kan flimra och ljuset blir
rödaktigt. Om detta inträffar ska bilen
besiktigas hos en Fiat-återförsäljare.
Typ 1
Vrid brytaren för att sätta på lamporna.
OFF— alla lampor av
- positionsljuset, baklyktan,
nummerplåtsljuset och
instrumentpanelens ljus är på
— strålkastarna och andra lampor
tänds
Typ 2
Vrid brytaren för att sätta på lamporna.OFF— alla lampor av
AUTO- med tändlåset eller driftläget på
ON, sätts strålkastarnas,
positionsljusets, baklyktornas,
licensplåtens och instrumentpanelens
lampor på och stängs av automatiskt
enligt med ljusintensiteten utanför. Alla
lampor slocknar automatiskt när
tändningsbrytaren vrids till "OFF"-läget
eller driftläget är OFF.
- positionsljuset, baklyktan,
nummerplåtsljuset och
instrumentpanelens ljus är på
— strålkastarna och andra lampor
tänds
Notering Känsligheten hos den
automatiska på-/av-kontrollen kan
justeras. För ytterligare information,
kontakta din Fiat-återförsäljare.
Notering Om dimstrålkastarna (om
sådan finns) tänds när de ska kopplas
på med brytaren på "AUTO", stängs
lamporna av automatiskt med tändlåset
eller driftläget avstängt.75AA0061221
76AA0071497
44
LÄR KÄNNA DITT FORDON

Notering När strålkastarna är
avstängda av den automatiska
kontrollen på/av med tändningen i läge
"ON" eller driftläget på ON, slocknar
dimstrålkastarna (om sådana har
installerats) och de bakre dimljusen (om
sådana har installerats). När
strålkastarna därefter slås på igen av
den automatiska påsättnings-/
avstängningskontrollen, tänds även
dimstrålkastarna men dimbakljuset
förblir avstängt. Om du vill sätta på
dimbakljuset igen, använd brytaren
igen.
Notering Täck inte sensorn (A) för
automatisk påsättning/avstängning
genom att fästa ett klistermärke eller en
etikett på vindrutan.
Notering Om lamporna inte slås på
eller av med omkopplaren i "AUTO"
-läge, använd brytaren manuellt. Vi
rekommenderar att du låter kontrollera
ditt fordon.Lampornas (strålkastarnas,
dimljusets, etc.) automatiska
avstängningsfunktion
Om följande utförs när lampbrytaren
står på
, stängs lamporna av
automatiskt när förardörren öppnas.
[Utom för fordon utrustade med keyless
operation system] Tändlåset vrids till
"LOCK" eller "ACC" eller nyckeln tas ut
ur tändlåset. [För fordon utrustade med
keyless operation system ] Driftläge är
på OFF eller ACC.
Om följande utförs när lampbrytaren
är på
, stängs lamporna av
automatiskt av om förardörren förblir
stängd i cirka tre minuter. [Utom för
fordon utrustade med keyless operation
system] Tändlåset vrids till "LOCK" eller
"ACC" eller nyckeln tas ut ur tändlåset.
[För fordon utrustade med keyless
operation system ] Driftläge är på OFF
eller ACC.
Notering Lampans automatiska
avstängningsfunktion kan också
inaktiveras. Vi rekommenderar att du
vänder dig till en Fiat-återförsäljare för
ytterligare information.
Lampans övervakningssummer
Om följande utförs, kommer en
ljudsignal att påminna föraren om att
stänga av lamporna. [Utom för fordon
utrustade med keyless operation
system]Om förardörren öppnas när nyckeln är i
"LOCK" eller "ACC" positionen eller tas
ut ur startlåset medan lamporna är på.
[För fordon utrustade med keyless
operation system] Om förardörren
öppnas när driftläget är i ACC eller OFF
medan lamporna är på. I båda fallen
kommer summern att stanna
automatiskt om den automatiska
avstängningsfunktionen är aktiverad,
slås lampan av, eller dörren stängs.
Varselljus
(I förekommande fall)
Varselljusen lyser när motorn är igång
och lampbrytaren står på "OFF" eller
"AUTO" och bakljusen är avstängda.
60) 61)
Halvljus (hel- och halvljusväxling)
När lampbrytaren är på
, ändras
ljuskäglans position från helljus till
halvljus (eller från halvljus till helljus) varje
gång du drar i spaken (A) helt. Medan
helljuset är på, kommer helljusets
kontrollampan i kombiinstrumentet
också att tändas.
77AJZ101023
45

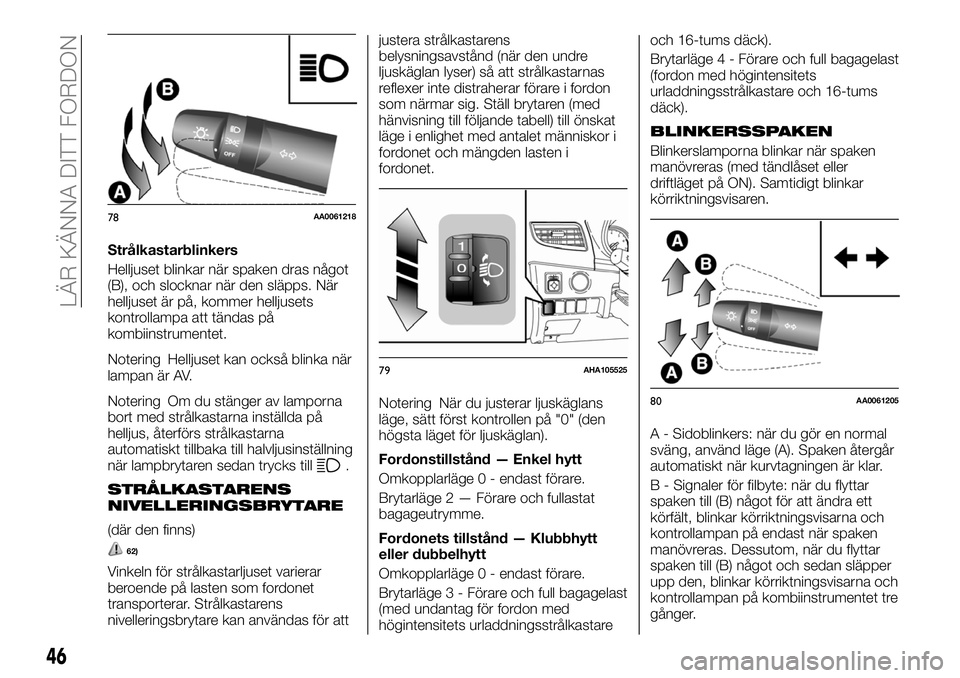

Strålkastarblinkers
Helljuset blinkar när spaken dras något
(B), och slocknar när den släpps. När
helljuset är på, kommer helljusets
kontrollampa att tändas på
kombiinstrumentet.
Notering Helljuset kan också blinka när
lampan är AV.
Notering Om du stänger av lamporna
bort med strålkastarna inställda på
helljus, återförs strålkastarna
automatiskt tillbaka till halvljusinställning
när lampbrytaren sedan trycks till
.
STRÅLKASTARENS
NIVELLERINGSBRYTARE
(där den finns)
62)
Vinkeln för strålkastarljuset varierar
beroende på lasten som fordonet
transporterar. Strålkastarens
nivelleringsbrytare kan användas för attjustera strålkastarens
belysningsavstånd (när den undre
ljuskäglan lyser) så att strålkastarnas
reflexer inte distraherar förare i fordon
som närmar sig. Ställ brytaren (med
hänvisning till följande tabell) till önskat
läge i enlighet med antalet människor i
fordonet och mängden lasten i
fordonet.
Notering När du justerar ljuskäglans
läge, sätt först kontrollen på "0" (den
högsta läget för ljuskäglan).
Fordonstillstånd — Enkel hytt
Omkopplarläge 0 - endast förare.
Brytarläge 2 — Förare och fullastat
bagageutrymme.
Fordonets tillstånd — Klubbhytt
eller dubbelhytt
Omkopplarläge 0 - endast förare.
Brytarläge 3 - Förare och full bagagelast
(med undantag för fordon med
högintensitets urladdningsstrålkastareoch 16-tums däck).
Brytarläge 4 - Förare och full bagagelast
(fordon med högintensitets
urladdningsstrålkastare och 16-tums
däck).
BLINKERSSPAKEN
Blinkerslamporna blinkar när spaken
manövreras (med tändlåset eller
driftläget på ON). Samtidigt blinkar
körriktningsvisaren.
A - Sidoblinkers: när du gör en normal
sväng, använd läge (A). Spaken återgår
automatiskt när kurvtagningen är klar.
B - Signaler för filbyte: när du flyttar
spaken till (B) något för att ändra ett
körfält, blinkar körriktningsvisarna och
kontrollampan på endast när spaken
manövreras. Dessutom, när du flyttar
spaken till (B) något och sedan släpper
upp den, blinkar körriktningsvisarna och
kontrollampan på kombiinstrumentet tre
gånger.
78AA0061218
79AHA105525
80AA0061205
46
LÄR KÄNNA DITT FORDON
