2018 FIAT FULLBACK Drift- och underhållshandbok (in Swedish)

OBSERVERA!
42)För att dieseldrivna fordon ska uppfylla
kraven i förordningen Euro 4 och Euro
5 ska man endast använda dieselbränsle
som uppfyller kraven i standarden SS-EN
590. Användning av någon annan typ av
dieselbränsle påverkar motorns prestanda
och hållbarhet.
43)Ditt fordon är konstruerat för att endast
användas med dieselbränsle som uppfyller
standarden EN 590. Användning av någon
annan typ av dieselbränsle (biodiesel,
metylester, etc.) påverkar motorns
prestanda och hållbarhet.
44)För dieseldrivna fordon, kan
föroreningar i biodiesel ske snabbare om
du kontinuerligt använder bränsle som
innehåller mer än sju procent biodiesel. Om
detta inträffar kommer egenskaperna på
bränslet i tanken att leda till problem med
motorn eftersom de kan negativt påverka
motorn, bränslefiltret och andra
komponenter. Om motorn inte fungerar
riktigt ska du så fort som möjligt börja
använda bränsle som innehåller sju procent
eller mindre biodiesel och kontrollera
fordonet hos en auktoriserad
Fiat-återförsäljare.45)För dieselmotorer, använd endast
dieselbränsle för motorfordon enligt de
europeiska specifikationerna EN 590.
Användning av andra produkter eller
blandningar kan skada motorn permanent
och följaktligen göra garantin ogiltig på
grund av de skador som orsakas. Om du
av misstag inför andra typer av bränsle i
tanken, ska du inte starta motorn. Töm
tanken. Om motorn har körts för ännu en
ytterst begränsad tid, får du inte bara
tömma bränsletanken, utan också resten av
matningskretsen.
46)Om riktigt "vinter"-bränsle inte används
på vintern, kan dieselbränslets
förvärmningsindikatorlampa blinka och
motorvarvtalet kanske inte stiger över
tomgångsvarvtalet på grund av bränslets
frysning. I det här fallet, håll motorn på
tomgång i ca 10 minuter, stänga sedan av
tändningen eller sätt driftläget på OFF och
slå omedelbart på den eller aktivera ON
igen för att bekräfta att dieselbränslets
förvärmningsindikatorlampa är släckt. Se
"Dieselbränslets
förvärmningskontrollampa".
47)Använd inte mer än 7 % koncentration
av fettsyrametylestrar (biodiesel) i volym.
Användning av en koncentration över 7 %
kan påverka motorns prestanda och
hållbarhet på ett negativt sätt.

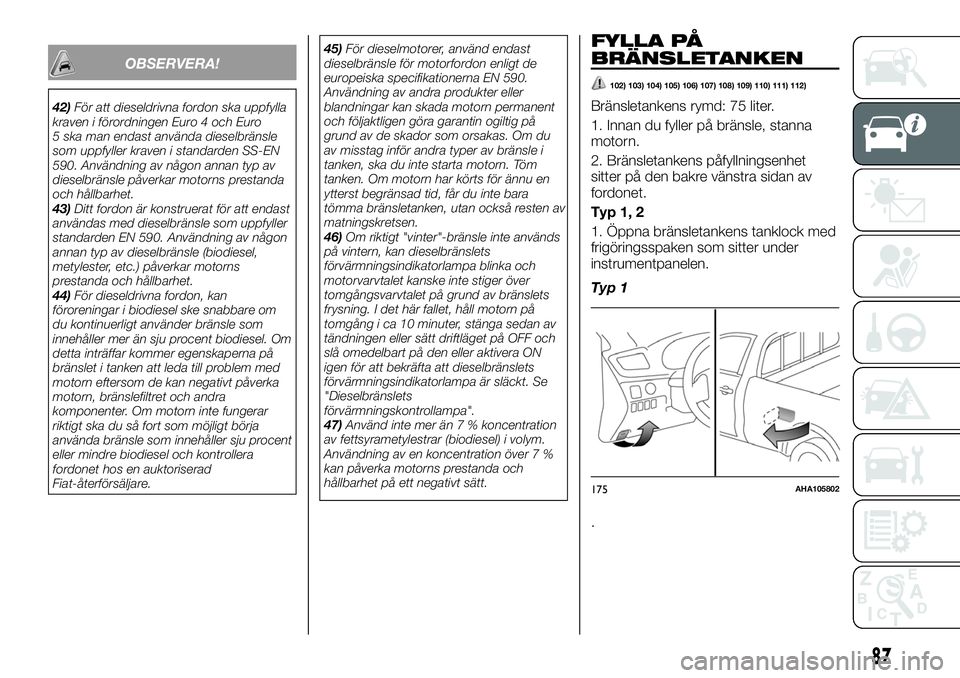

FYLLA PÅ
BRÄNSLETANKEN
102) 103) 104) 105) 106) 107) 108) 109) 110) 111) 112)
Bränsletankens rymd: 75 liter.
1. Innan du fyller på bränsle, stanna
motorn.
2. Bränsletankens påfyllningsenhet
sitter på den bakre vänstra sidan av
fordonet.
Typ 1, 2
1. Öppna bränsletankens tanklock med
frigöringsspaken som sitter under
instrumentpanelen.
Typ 1
.
175AHA105802
87

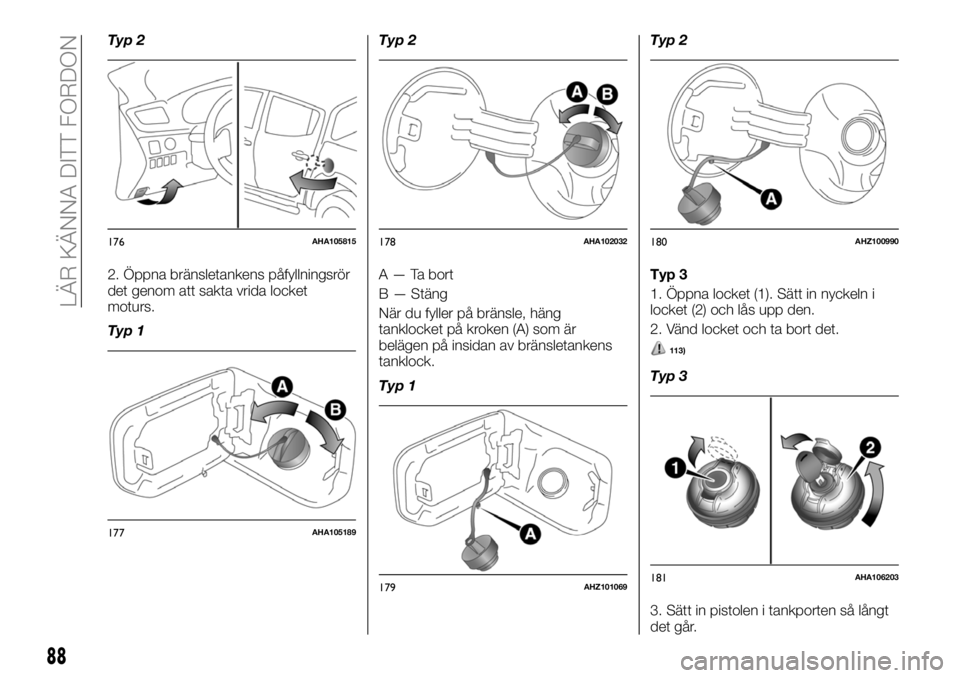

Typ 2
2. Öppna bränsletankens påfyllningsrör
det genom att sakta vrida locket
moturs.
Typ 1Typ 2
A — Ta bort
B — Stäng
När du fyller på bränsle, häng
tanklocket på kroken (A) som är
belägen på insidan av bränsletankens
tanklock.
Typ 1Typ 2
Typ 3
1. Öppna locket (1). Sätt in nyckeln i
locket (2) och lås upp den.
2. Vänd locket och ta bort det.
113)
Typ 3
3. Sätt in pistolen i tankporten så långt
det går.
176AHA105815
177AHA105189
178AHA102032
179AHZ101069
180AHZ100990
181AHA106203
88
LÄR KÄNNA DITT FORDON

4. När pistolen stannar automatiskt,
fylla inte på mer bränsle.
5. – [Typ 1, 2] För att stänga, vrid
tanklocket sakta medurs tills du hör ett
klickande ljud, tryck sedan försiktigt
bränsletanklocket för att stänga det.
– [Typ 3] För att stänga, vrid tanklocket
sakta medurs tills du hör ett klickande
ljud, vrid sedan nyckeln medurs för att
låsa tanklocket.
VARNING
102)Vid hantering av bränsle, ska du
uppfylla säkerhetsföreskrifterna som
indikeras på verkstäder och
bensinstationer.
103)Bränsle är mycket brandfarligt och
explosivt. Du kan bränna dig eller skadas
allvarligt vid hantering av den. När tankning
av bilen ska du alltid stänga av motorn och
hålla dig borta från eld, gnistor och allt som
har med rökning att göra. Hantera alltid
bränsle utomhus där ventilationen är god.
104)Innan du tar bort tanklocket, se till att
avlägsna din kropps statiska elektricitet
genom att vidröra en metalldel på fordonet
eller bränslepumpen. Statisk elektricitet på
kroppen kan skapa en gnista som antänder
bränsleångorna.
105)Utför hela tankningsförloppet (öppna
tanklockets lucka, ta bort tanklocket etc.)
själv. Låt inte någon annan person komma
nära bränsletanken när du tankar. Om du
får en person att hjälpa dig och personen
för med sig statisk elektricitet, kan
bränsleångor antändas.106)Flytta dig inte från bränsletankens
påfyllningsenheten tills tankningen är klar.
Om du flyttar dig och gör något annat (till
exempel, sitter på en stol) halvvägs genom
tankningsprocessen, kan du få en ny
laddning av statisk elektricitet.
107)Var noga med att inte andas in
bränsleångor. Bränsle innehåller giftiga
ämnen.
108)Håll dörrar och fönster stängda under
tankning av fordonet. Om de är öppna, kan
bränsleångor komma in i hytten.
109)Om tanklocket måste bytas, använd
bara en genuin Fiat-reservdel.
110)Eftersom bränslesystemet kan vara
under tryck, avlägsna tanklocket långsamt.
Detta avlastar eventuellt tryck eller vakuum
som kan ha byggts upp i bränsletanken.
Om du hör ett väsande ljud, vänta tills det
tar stopp innan du tar bort locket. Annars
kan bränslet spruta ut, skada dig eller
andra.
111)Applicera inte något föremål/plugg på
påfyllningsrörets ända, om det inte
tillhandahålls för bilen. Användningen av
icke-kompatibla objekt/pluggar kan orsaka
en tryckökning inne i tanken, vilket
resulterar i farliga situationer.
112)Använd inte en mobiltelefon nära
tankningspumpen: brandrisk.
113)Luta inte pistolen.
GÅR IN ELLER UT
UR FORDONET
114)
VARNING
114)För att undvika halkning och skada på
den lackerade ytan, kliv inte på kåpan på
sidosteget (A).
182AHA113612
89

LÄR KÄNNA DIN INSTRUMENTPANEL
Denna del av häftet ger dig all
information du behöver för att förstå,
tolka och använda instrumentpanelen
korrekt.INSTRUMENT...............91
MULTIINFORMATIONSDISPLAY....91
KONTROLL- OCH
VARNINGSLAMPOR..........100
90
LÄR KÄNNA DIN INSTRUMENTPANEL

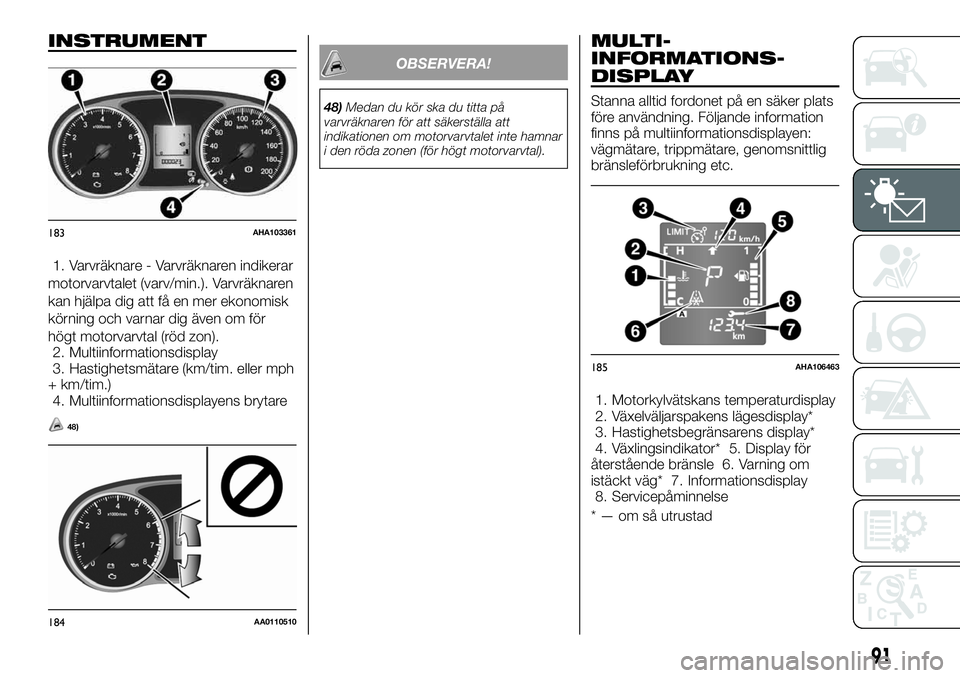

INSTRUMENT
1. Varvräknare - Varvräknaren indikerar
motorvarvtalet (varv/min.). Varvräknaren
kan hjälpa dig att få en mer ekonomisk
körning och varnar dig även om för
högt motorvarvtal (röd zon).
2. Multiinformationsdisplay
3. Hastighetsmätare (km/tim. eller mph
+ km/tim.)
4. Multiinformationsdisplayens brytare
48)
OBSERVERA!
48)Medan du kör ska du titta på
varvräknaren för att säkerställa att
indikationen om motorvarvtalet inte hamnar
i den röda zonen (för högt motorvarvtal).
MULTI-
INFORMATIONS-
DISPLAY
Stanna alltid fordonet på en säker plats
före användning. Följande information
finns på multiinformationsdisplayen:
vägmätare, trippmätare, genomsnittlig
bränsleförbrukning etc.
1. Motorkylvätskans temperaturdisplay
2. Växelväljarspakens lägesdisplay*
3. Hastighetsbegränsarens display*
4. Växlingsindikator* 5. Display för
återstående bränsle 6. Varning om
istäckt väg* 7. Informationsdisplay
8. Servicepåminnelse
* — om så utrustad
183AHA103361
184AA0110510
185AHA106463
91

Notering När tändlåset eller driftläget är
OFF, visas inte hastighetsbegränsaren,
växelindikatorn, växelspakens
lägesdisplay, display för återstående
bränsle, motorkylvätskans
temperaturvisning och varningen för
istäckt väg.
92
LÄR KÄNNA DIN INSTRUMENTPANEL

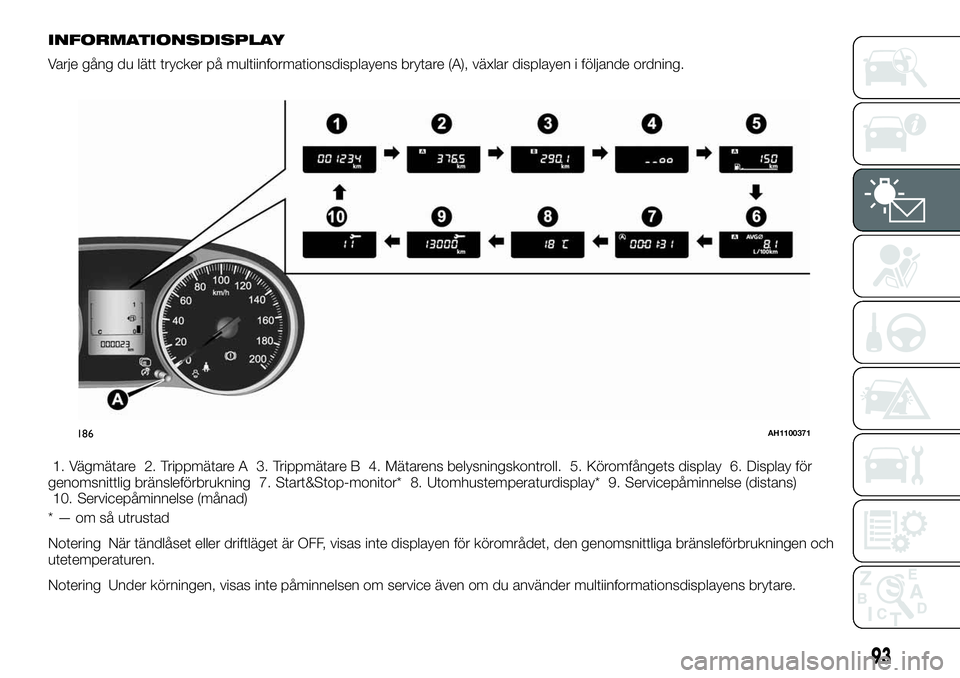

INFORMATIONSDISPLAY
Varje gång du lätt trycker på multiinformationsdisplayens brytare (A), växlar displayen i följande ordning.
1. Vägmätare 2. Trippmätare A 3. Trippmätare B 4. Mätarens belysningskontroll. 5. Köromfångets display 6. Display för
genomsnittlig bränsleförbrukning 7. Start&Stop-monitor* 8. Utomhustemperaturdisplay* 9. Servicepåminnelse (distans)
10. Servicepåminnelse (månad)
* — om så utrustad
Notering När tändlåset eller driftläget är OFF, visas inte displayen för körområdet, den genomsnittliga bränsleförbrukningen och
utetemperaturen.
Notering Under körningen, visas inte påminnelsen om service även om du använder multiinformationsdisplayens brytare.
186AH1100371
93

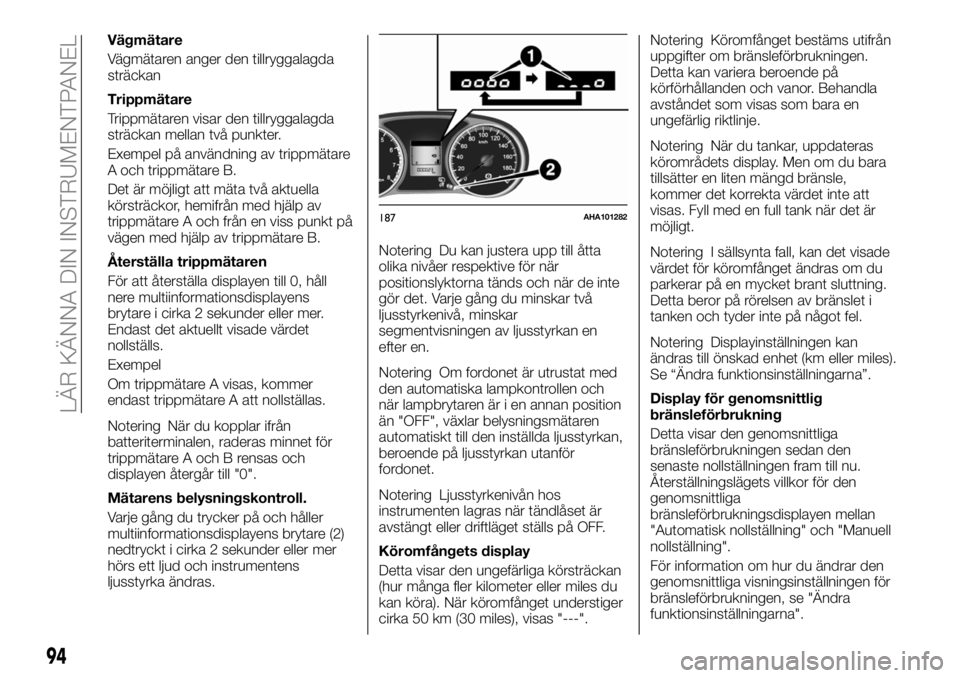

Vägmätare
Vägmätaren anger den tillryggalagda
sträckan
Trippmätare
Trippmätaren visar den tillryggalagda
sträckan mellan två punkter.
Exempel på användning av trippmätare
A och trippmätare B.
Det är möjligt att mäta två aktuella
körsträckor, hemifrån med hjälp av
trippmätare A och från en viss punkt på
vägen med hjälp av trippmätare B.
Återställa trippmätaren
För att återställa displayen till 0, håll
nere multiinformationsdisplayens
brytare i cirka 2 sekunder eller mer.
Endast det aktuellt visade värdet
nollställs.
Exempel
Om trippmätare A visas, kommer
endast trippmätare A att nollställas.
Notering När du kopplar ifrån
batteriterminalen, raderas minnet för
trippmätare A och B rensas och
displayen återgår till "0".
Mätarens belysningskontroll.
Varje gång du trycker på och håller
multiinformationsdisplayens brytare (2)
nedtryckt i cirka 2 sekunder eller mer
hörs ett ljud och instrumentens
ljusstyrka ändras.Notering Du kan justera upp till åtta
olika nivåer respektive för när
positionslyktorna tänds och när de inte
gör det. Varje gång du minskar två
ljusstyrkenivå, minskar
segmentvisningen av ljusstyrkan en
efter en.
Notering Om fordonet är utrustat med
den automatiska lampkontrollen och
när lampbrytaren är i en annan position
än "OFF", växlar belysningsmätaren
automatiskt till den inställda ljusstyrkan,
beroende på ljusstyrkan utanför
fordonet.
Notering Ljusstyrkenivån hos
instrumenten lagras när tändlåset är
avstängt eller driftläget ställs på OFF.
Köromfångets display
Detta visar den ungefärliga körsträckan
(hur många fler kilometer eller miles du
kan köra). När köromfånget understiger
cirka 50 km (30 miles), visas "---".Notering Köromfånget bestäms utifrån
uppgifter om bränsleförbrukningen.
Detta kan variera beroende på
körförhållanden och vanor. Behandla
avståndet som visas som bara en
ungefärlig riktlinje.
Notering När du tankar, uppdateras
körområdets display. Men om du bara
tillsätter en liten mängd bränsle,
kommer det korrekta värdet inte att
visas. Fyll med en full tank när det är
möjligt.
Notering I sällsynta fall, kan det visade
värdet för köromfånget ändras om du
parkerar på en mycket brant sluttning.
Detta beror på rörelsen av bränslet i
tanken och tyder inte på något fel.
Notering Displayinställningen kan
ändras till önskad enhet (km eller miles).
Se “Ändra funktionsinställningarna”.
Display för genomsnittlig
bränsleförbrukning
Detta visar den genomsnittliga
bränsleförbrukningen sedan den
senaste nollställningen fram till nu.
Återställningslägets villkor för den
genomsnittliga
bränsleförbrukningsdisplayen mellan
"Automatisk nollställning" och "Manuell
nollställning".
För information om hur du ändrar den
genomsnittliga visningsinställningen för
bränsleförbrukningen, se "Ändra
funktionsinställningarna".
187AHA101282
94
LÄR KÄNNA DIN INSTRUMENTPANEL
