2018 FIAT FULLBACK Drift- och underhållshandbok (in Swedish)

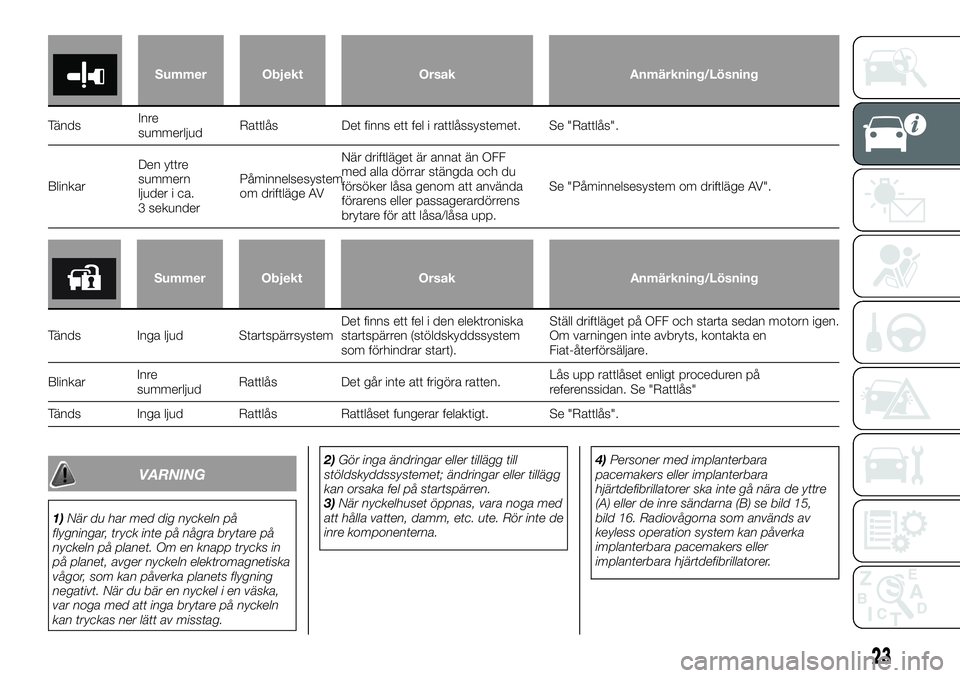

Summer Objekt Orsak Anmärkning/Lösning
TändsInre
summerljudRattlås Det finns ett fel i rattlåssystemet. Se "Rattlås".
BlinkarDen yttre
summern
ljuder i ca.
3 sekunderPåminnelsesystem
om driftläge AVNär driftläget är annat än OFF
med alla dörrar stängda och du
försöker låsa genom att använda
förarens eller passagerardörrens
brytare för att låsa/låsa upp.Se "Påminnelsesystem om driftläge AV".
Summer Objekt Orsak Anmärkning/Lösning
Tänds Inga ljud StartspärrsystemDet finns ett fel i den elektroniska
startspärren (stöldskyddssystem
som förhindrar start).Ställ driftläget på OFF och starta sedan motorn igen.
Om varningen inte avbryts, kontakta en
Fiat-återförsäljare.
BlinkarInre
summerljudRattlås Det går inte att frigöra ratten.Lås upp rattlåset enligt proceduren på
referenssidan. Se "Rattlås"
Tänds Inga ljud Rattlås Rattlåset fungerar felaktigt. Se "Rattlås".
VARNING
1)När du har med dig nyckeln på
flygningar, tryck inte på några brytare på
nyckeln på planet. Om en knapp trycks in
på planet, avger nyckeln elektromagnetiska
vågor, som kan påverka planets flygning
negativt. När du bär en nyckel i en väska,
var noga med att inga brytare på nyckeln
kan tryckas ner lätt av misstag.2)Gör inga ändringar eller tillägg till
stöldskyddssystemet; ändringar eller tillägg
kan orsaka fel på startspärren.
3)När nyckelhuset öppnas, vara noga med
att hålla vatten, damm, etc. ute. Rör inte de
inre komponenterna.4)Personer med implanterbara
pacemakers eller implanterbara
hjärtdefibrillatorer ska inte gå nära de yttre
(A) eller de inre sändarna (B) se bild 15,
bild 16. Radiovågorna som används av
keyless operation system kan påverka
implanterbara pacemakers eller
implanterbara hjärtdefibrillatorer.
23

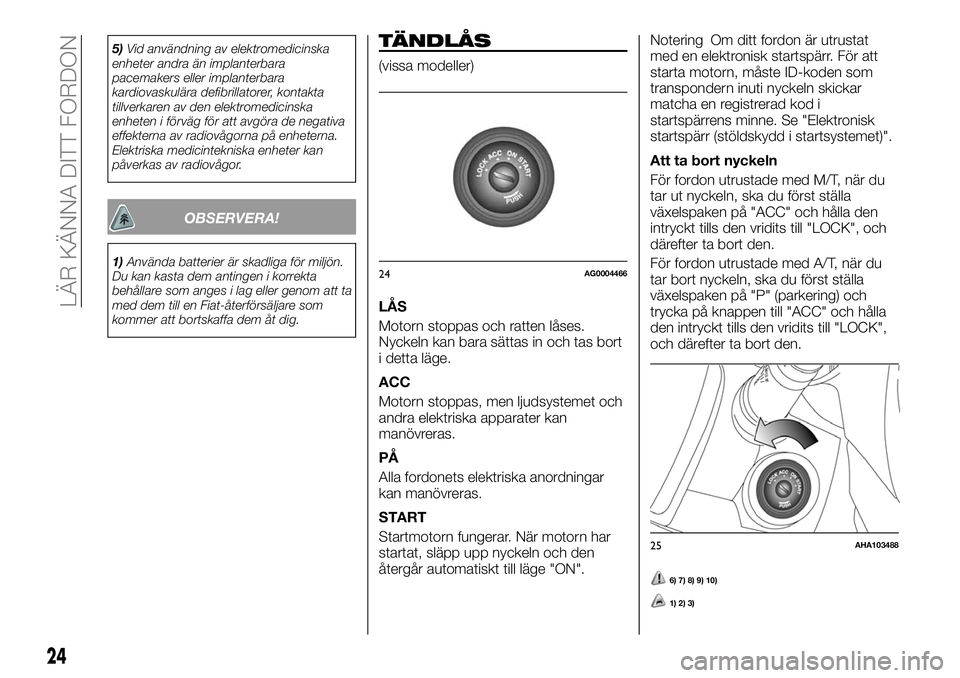

5)Vid användning av elektromedicinska
enheter andra än implanterbara
pacemakers eller implanterbara
kardiovaskulära defibrillatorer, kontakta
tillverkaren av den elektromedicinska
enheten i förväg för att avgöra de negativa
effekterna av radiovågorna på enheterna.
Elektriska medicintekniska enheter kan
påverkas av radiovågor.
OBSERVERA!
1)Använda batterier är skadliga för miljön.
Du kan kasta dem antingen i korrekta
behållare som anges i lag eller genom att ta
med dem till en Fiat-återförsäljare som
kommer att bortskaffa dem åt dig.
TÄNDLÅS
(vissa modeller)
LÅS
Motorn stoppas och ratten låses.
Nyckeln kan bara sättas in och tas bort
i detta läge.
ACC
Motorn stoppas, men ljudsystemet och
andra elektriska apparater kan
manövreras.
PÅ
Alla fordonets elektriska anordningar
kan manövreras.
START
Startmotorn fungerar. När motorn har
startat, släpp upp nyckeln och den
återgår automatiskt till läge "ON".Notering Om ditt fordon är utrustat
med en elektronisk startspärr. För att
starta motorn, måste ID-koden som
transpondern inuti nyckeln skickar
matcha en registrerad kod i
startspärrens minne. Se "Elektronisk
startspärr (stöldskydd i startsystemet)".
Att ta bort nyckeln
För fordon utrustade med M/T, när du
tar ut nyckeln, ska du först ställa
växelspaken på "ACC" och hålla den
intryckt tills den vridits till "LOCK", och
därefter ta bort den.
För fordon utrustade med A/T, när du
tar bort nyckeln, ska du först ställa
växelspaken på "P" (parkering) och
trycka på knappen till "ACC" och hålla
den intryckt tills den vridits till "LOCK",
och därefter ta bort den.
6) 7) 8) 9) 10)
1) 2) 3)
24AG0004466
25AHA103488
24
LÄR KÄNNA DITT FORDON

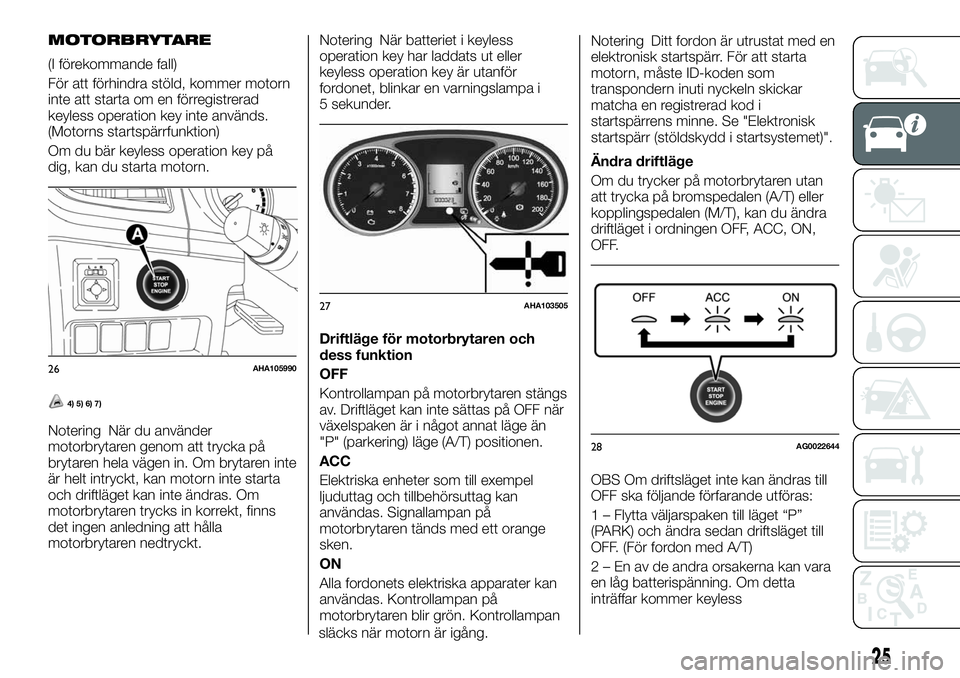

MOTORBRYTARE
(I förekommande fall)
För att förhindra stöld, kommer motorn
inte att starta om en förregistrerad
keyless operation key inte används.
(Motorns startspärrfunktion)
Om du bär keyless operation key på
dig, kan du starta motorn.
4) 5) 6) 7)
Notering När du använder
motorbrytaren genom att trycka på
brytaren hela vägen in. Om brytaren inte
är helt intryckt, kan motorn inte starta
och driftläget kan inte ändras. Om
motorbrytaren trycks in korrekt, finns
det ingen anledning att hålla
motorbrytaren nedtryckt.Notering När batteriet i keyless
operation key har laddats ut eller
keyless operation key är utanför
fordonet, blinkar en varningslampa i
5 sekunder.
Driftläge för motorbrytaren och
dess funktion
OFF
Kontrollampan på motorbrytaren stängs
av. Driftläget kan inte sättas på OFF när
växelspaken är i något annat läge än
"P" (parkering) läge (A/T) positionen.
ACC
Elektriska enheter som till exempel
ljuduttag och tillbehörsuttag kan
användas. Signallampan på
motorbrytaren tänds med ett orange
sken.
ON
Alla fordonets elektriska apparater kan
användas. Kontrollampan på
motorbrytaren blir grön. Kontrollampan
släcks när motorn är igång.Notering Ditt fordon är utrustat med en
elektronisk startspärr. För att starta
motorn, måste ID-koden som
transpondern inuti nyckeln skickar
matcha en registrerad kod i
startspärrens minne. Se "Elektronisk
startspärr (stöldskydd i startsystemet)".
Ändra driftläge
Om du trycker på motorbrytaren utan
att trycka på bromspedalen (A/T) eller
kopplingspedalen (M/T), kan du ändra
driftläget i ordningen OFF, ACC, ON,
OFF.
OBS Om driftsläget inte kan ändras till
OFF ska följande förfarande utföras:
1 – Flytta väljarspaken till läget “P”
(PARK) och ändra sedan driftsläget till
OFF. (För fordon med A/T)
2 – En av de andra orsakerna kan vara
en låg batterispänning. Om detta
inträffar kommer keyless
26AHA105990
27AHA103505
28AG0022644
25

entry-systemet, keyless-funktionen och
rattlåset inte att fungera. Kontakta en
auktoriserad Fiat-återförsäljare.
8) 9)
Funktion för avstängning av den
automatiska tändningsströmmen
Efter att ca. 30 minuter har gått med
driftläget på ACC, stänger funktionen
automatiskt av strömmen till
ljudsystemet och andra elektriska
enheter som kan drivas med den
positionen. (endast att förardörren har
stängts och växelspaken står på "P"
(parkering)).
När du öppnar förardörren eller
motorbrytaren fungerar igen, kommer
strömmen tillbaka.
Notering När ACC-strömförsörjningen
stoppas automatiskt, kan ratten inte
låsas och du inte kan låsa och låsa upp
dörrarna med keyless entry key och
keyless operation key.
Notering Det är möjligt att modifiera
funktioner på följande sätt:
Tiden tills elavbrottet kan ändras till
ca. 60 minuter.
ACC-strömmens automatiska
avstängningsfunktion kan inaktiveras.
För ytterligare information,
rekommenderar vi att du vänder dig till
en Fiat-återförsäljare.
Påminnelsesystem om driftläge AV
När driftläget är annat än OFF för att
sedan försöka låsa dörrarna genom att
trycka på förarens eller
passagerardörrens brytare för att
låsa/låsa upp, blinkar en varningslampa
och den yttre summern ljuder och du
kan inte låsa dörrarna.
Påminnelsesystem om driftläge PÅ
Om förardörren öppnas med motorn
avstängd och driftläget i ett annat läge
än OFF, ljuder summern för påminnelse
om aktiverat driftläge intermittent för att
påminna dig om att sätta driftläget i
OFF.
VARNING
6)Ta inte ut tändningsnyckeln ur tändlåset
under körning. Ratten är låst, vilket gör att
man tappar kontrollen.7)Om tändningsanordningen har
manipulerats (t.ex. vid ett stöldförsök), ska
du låta kontrollera den hos en
Fiat-återförsäljare innan du kör vidare.
8)Ta alltid ut nyckeln när du lämnar bilen
för att förhindra att någon av misstag
manövrerar kontrollerna. Kom ihåg att dra
åt handbromsen. Lägg i 1:ans växel om
fordonet är parkerat uppförsbacke eller
backväxeln om fordonet är parkerat i
nedförsbacke. Lämna aldrig barn utan
uppsikt i fordonet.
9)Ta aldrig ut nyckeln medan fordonet är i
rörelse. Ratten kommer att låsas så snart
som den vrids. Detta gäller även fall där
fordonet bogseras.
10)Under inga omständigheter bör
eftermarknadsverksamhet utföras som
omfattar styrsystemet eller
rattstångsändringar (t.ex. installation av
stöldskydd). Detta kan negativt påverka
prestandan och säkerheten, göra garantin
ogiltig, orsaka allvarliga säkerhetsproblem
och även resultera i att fordon brister i
överensstämmelse kraven för
typgodkännande.
OBSERVERA!
1)Om motorn stoppas under körning,
kommer bromsservomekanismen upphöra
att fungera och bromseffekten försämras.
Dessutom kommer servostyrsystemet inte
att fungera och det kommer att kräva större
manuell ansträngning att manövrera
styrningen.
2)Lämna inte nyckeln i läge "ON" under en
lång tid när motorn inte är igång, annars
laddas batteriet ut.
29AHA103505
26
LÄR KÄNNA DITT FORDON

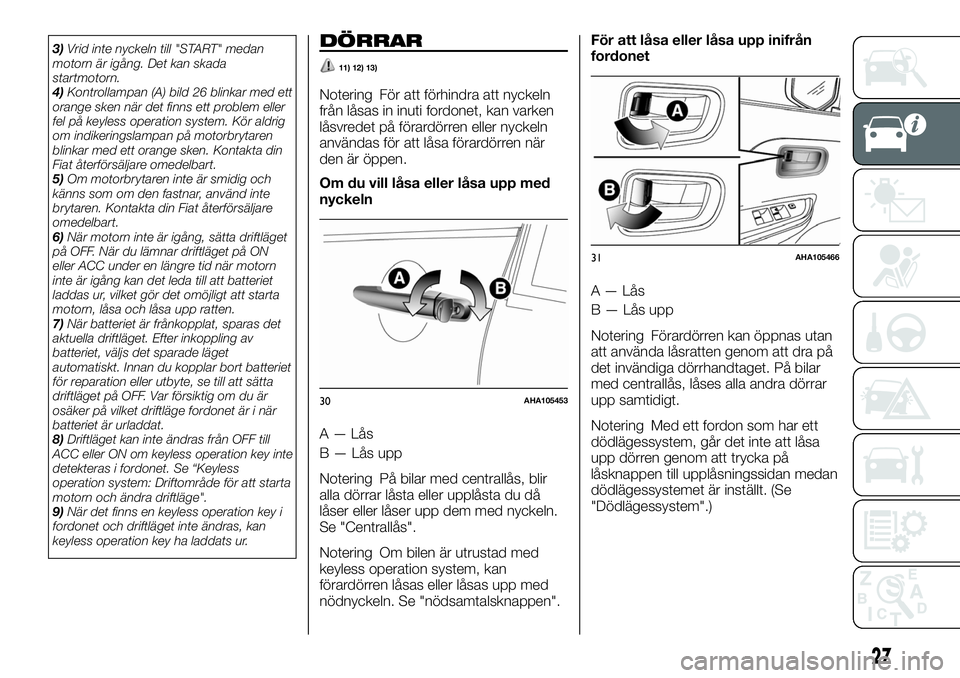

3)Vrid inte nyckeln till "START" medan
motorn är igång. Det kan skada
startmotorn.
4)Kontrollampan (A) bild 26 blinkar med ett
orange sken när det finns ett problem eller
fel på keyless operation system. Kör aldrig
om indikeringslampan på motorbrytaren
blinkar med ett orange sken. Kontakta din
Fiat återförsäljare omedelbart.
5)Om motorbrytaren inte är smidig och
känns som om den fastnar, använd inte
brytaren. Kontakta din Fiat återförsäljare
omedelbart.
6)När motorn inte är igång, sätta driftläget
på OFF. När du lämnar driftläget på ON
eller ACC under en längre tid när motorn
inte är igång kan det leda till att batteriet
laddas ur, vilket gör det omöjligt att starta
motorn, låsa och låsa upp ratten.
7)När batteriet är frånkopplat, sparas det
aktuella driftläget. Efter inkoppling av
batteriet, väljs det sparade läget
automatiskt. Innan du kopplar bort batteriet
för reparation eller utbyte, se till att sätta
driftläget på OFF. Var försiktig om du är
osäker på vilket driftläge fordonet är i när
batteriet är urladdat.
8)Driftläget kan inte ändras från OFF till
ACC eller ON om keyless operation key inte
detekteras i fordonet. Se “Keyless
operation system: Driftområde för att starta
motorn och ändra driftläge".
9)När det finns en keyless operation key i
fordonet och driftläget inte ändras, kan
keyless operation key ha laddats ur.DÖRRAR
11) 12) 13)
Notering För att förhindra att nyckeln
från låsas in inuti fordonet, kan varken
låsvredet på förardörren eller nyckeln
användas för att låsa förardörren när
den är öppen.
Om du vill låsa eller låsa upp med
nyckeln
A — Lås
B — Lås upp
Notering På bilar med centrallås, blir
alla dörrar låsta eller upplåsta du då
låser eller låser upp dem med nyckeln.
Se "Centrallås".
Notering Om bilen är utrustad med
keyless operation system, kan
förardörren låsas eller låsas upp med
nödnyckeln. Se "nödsamtalsknappen".För att låsa eller låsa upp inifrån
fordonet
A — Lås
B — Lås upp
Notering Förardörren kan öppnas utan
att använda låsratten genom att dra på
det invändiga dörrhandtaget. På bilar
med centrallås, låses alla andra dörrar
upp samtidigt.
Notering Med ett fordon som har ett
dödlägessystem, går det inte att låsa
upp dörren genom att trycka på
låsknappen till upplåsningssidan medan
dödlägessystemet är inställt. (Se
"Dödlägessystem".)
30AHA105453
31AHA105466
27

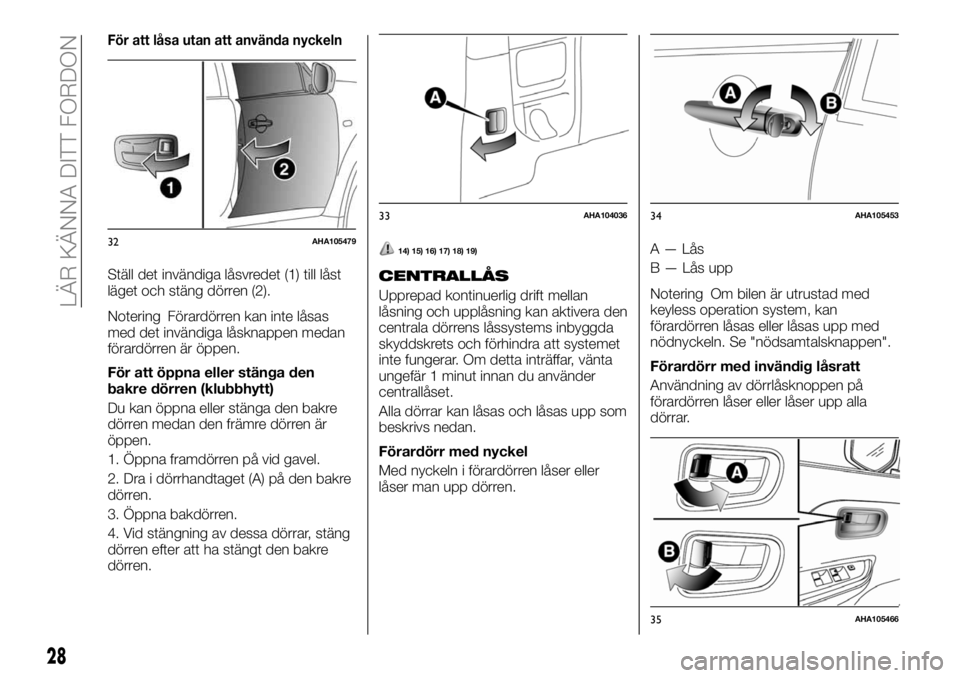

För att låsa utan att använda nyckeln
Ställ det invändiga låsvredet (1) till låst
läget och stäng dörren (2).
Notering Förardörren kan inte låsas
med det invändiga låsknappen medan
förardörren är öppen.
För att öppna eller stänga den
bakre dörren (klubbhytt)
Du kan öppna eller stänga den bakre
dörren medan den främre dörren är
öppen.
1. Öppna framdörren på vid gavel.
2. Dra i dörrhandtaget (A) på den bakre
dörren.
3. Öppna bakdörren.
4. Vid stängning av dessa dörrar, stäng
dörren efter att ha stängt den bakre
dörren.
14) 15) 16) 17) 18) 19)
CENTRALLÅS
Upprepad kontinuerlig drift mellan
låsning och upplåsning kan aktivera den
centrala dörrens låssystems inbyggda
skyddskrets och förhindra att systemet
inte fungerar. Om detta inträffar, vänta
ungefär 1 minut innan du använder
centrallåset.
Alla dörrar kan låsas och låsas upp som
beskrivs nedan.
Förardörr med nyckel
Med nyckeln i förardörren låser eller
låser man upp dörren.A — Lås
B — Lås upp
Notering Om bilen är utrustad med
keyless operation system, kan
förardörren låsas eller låsas upp med
nödnyckeln. Se "nödsamtalsknappen".
Förardörr med invändig låsratt
Användning av dörrlåsknoppen på
förardörren låser eller låser upp alla
dörrar.
32AHA105479
33AHA10403634AHA105453
35AHA105466
28
LÄR KÄNNA DITT FORDON

A — Lås
B — Lås upp
Notering Var noga med att inte låsa
dörrarna medan nyckeln är inne i
fordonet när du stiger ut ur fordonet.
Fordonshastighetens känsliga
automatiska dörrlås (med
krockkänslig
upplåsningsmekanism)
Alla dörrar låser sig automatiskt när
fordonshastigheten överskrider cirka
15 km/tim. Dessutom låses alla dörrar
upp vid en stark stöt som kan vara
mycket farlig för personerna i bilen som
utsätts för fordonskollisionen.
Detta är förberett för
räddningsaktiviteter när en oförutsedd
olycka inträffar.
20)
Notering Även om fordonet lider av
betydande deformering från en kollision
osv., beroende på plats och vinkel för
kollisionen, samt form och tillstånd för
andra föremål i kollisionen, kanske
dörrarna inte kan låsas upp.
Omfattningen av deformeringen eller
skadan på fordonet har inte
nödvändigtvis något samband med
dörrarnas upplåsning.
Notering Dessa funktioner aktiveras när
fordonet levereras från fabriken. Om du
vill aktivera eller inaktivera dessa
funktioner, kontakta en Fiat-
återförsäljare.Använd tändlåset, motorbrytaren
eller väljarspaken för att låsa upp.
Det är möjligt att låsa
upp alla dörrar när som helst,
enligt följande.
Fordon med M/T - Tändningsbrytaren
vrids till "LOCK"-läget eller driftläget är
på OFF.
Fordon med A/T — Väljarspaken ställs
på "P" (PARK) när driftläget är PÅ.
Eller driftläget sätts på OFF.
Dessa funktioner inaktiveras när
fordonet levereras från fabriken. Om du
vill aktivera eller inaktivera dessa
funktioner, kontakta en
Fiat-återförsäljare.
DÖDLÄGESSYSTEM
Dödlägessystemet hjälper till att
förhindra stöld. När keyless entry
system eller keyless operation function
har använts för att låsa alla dörrar, gör
dödlägessystemet det omöjligt att låsa
upp dörrarna med hjälp av
låsknapparna på insidan.
Notering Ställ inte in dödlägessystemet
när någon är inne i bilen. När
dödlägessystemet har ställts in, går det
inte att låsa upp dörrarna med
låsknapparna på insidan. Om du
felaktigt ställer in dödlägessystemet, lås
upp dörrarna genom att använda
upplåsningsbrytaren på nyckeln eller
keyless operation function.Ställa in systemet
1. Vrid tändlåset till "LOCK" och ta
sedan bort nyckeln (fordon med keyless
entry system) eller sätta driftläget på
OFF (fordon med keyless operation
system).
2. Gå ut ur fordonet. Stäng alla dörrar.
3. Tryck på låsbrytaren (A) på nyckeln,
förar- eller passagerardörrens
lås-/upplåsningsbrytare (C) för att låsa
alla dörrar. Blinkerslamporna blinkar en
gång.
4. Tryck på knappen igen inom
2 sekunder. Blinkerslamporna blinkar
tre gånger för att visa att
dödlägessystemet har ställts in.
Vänster sida: Keyless entry system.
Höger sida: Keyless Operation System
36AHA114475
29

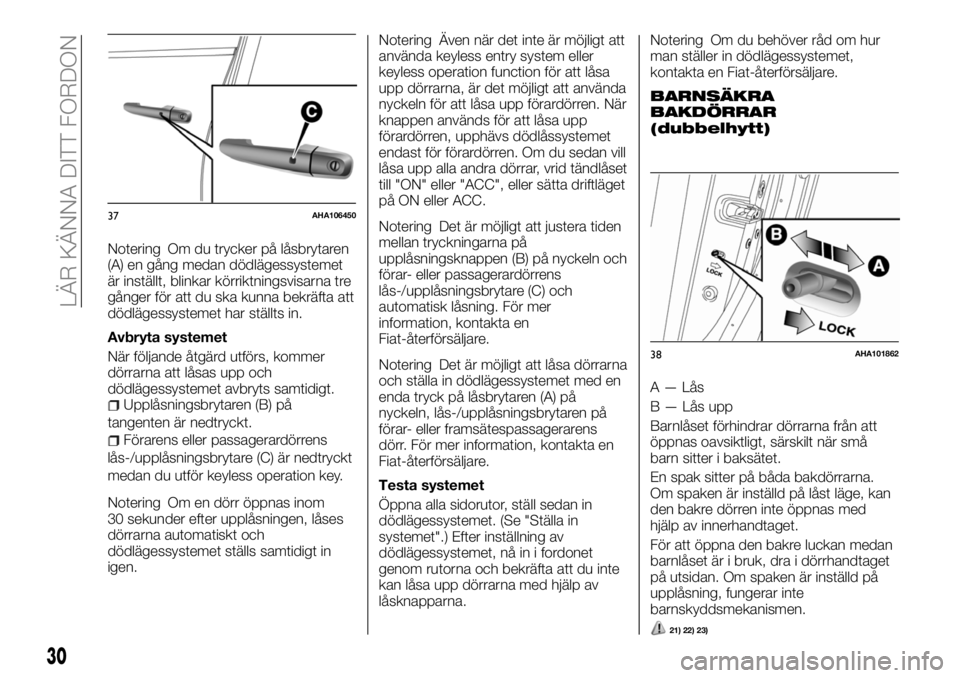

Notering Om du trycker på låsbrytaren
(A) en gång medan dödlägessystemet
är inställt, blinkar körriktningsvisarna tre
gånger för att du ska kunna bekräfta att
dödlägessystemet har ställts in.
Avbryta systemet
När följande åtgärd utförs, kommer
dörrarna att låsas upp och
dödlägessystemet avbryts samtidigt.
Upplåsningsbrytaren (B) på
tangenten är nedtryckt.
Förarens eller passagerardörrens
lås-/upplåsningsbrytare (C) är nedtryckt
medan du utför keyless operation key.
Notering Om en dörr öppnas inom
30 sekunder efter upplåsningen, låses
dörrarna automatiskt och
dödlägessystemet ställs samtidigt in
igen.Notering Även när det inte är möjligt att
använda keyless entry system eller
keyless operation function för att låsa
upp dörrarna, är det möjligt att använda
nyckeln för att låsa upp förardörren. När
knappen används för att låsa upp
förardörren, upphävs dödlåssystemet
endast för förardörren. Om du sedan vill
låsa upp alla andra dörrar, vrid tändlåset
till "ON" eller "ACC", eller sätta driftläget
på ON eller ACC.
Notering Det är möjligt att justera tiden
mellan tryckningarna på
upplåsningsknappen (B) på nyckeln och
förar- eller passagerardörrens
lås-/upplåsningsbrytare (C) och
automatisk låsning. För mer
information, kontakta en
Fiat-återförsäljare.
Notering Det är möjligt att låsa dörrarna
och ställa in dödlägessystemet med en
enda tryck på låsbrytaren (A) på
nyckeln, lås-/upplåsningsbrytaren på
förar- eller framsätespassagerarens
dörr. För mer information, kontakta en
Fiat-återförsäljare.
Testa systemet
Öppna alla sidorutor, ställ sedan in
dödlägessystemet. (Se "Ställa in
systemet".) Efter inställning av
dödlägessystemet, nå in i fordonet
genom rutorna och bekräfta att du inte
kan låsa upp dörrarna med hjälp av
låsknapparna.Notering Om du behöver råd om hur
man ställer in dödlägessystemet,
kontakta en Fiat-återförsäljare.
BARNSÄKRA
BAKDÖRRAR
(dubbelhytt)
A — Lås
B — Lås upp
Barnlåset förhindrar dörrarna från att
öppnas oavsiktligt, särskilt när små
barn sitter i baksätet.
En spak sitter på båda bakdörrarna.
Om spaken är inställd på låst läge, kan
den bakre dörren inte öppnas med
hjälp av innerhandtaget.
För att öppna den bakre luckan medan
barnlåset är i bruk, dra i dörrhandtaget
på utsidan. Om spaken är inställd på
upplåsning, fungerar inte
barnskyddsmekanismen.
21) 22) 23)
37AHA106450
38AHA101862
30
LÄR KÄNNA DITT FORDON
