avsnitten "Vinterdäck" och
"Draganordning för snö (snökedjor)".
Undvik höga hastigheter, plötslig
acceleration, plötsliga bromsningar och
skarpa kurvtagningar.
Om du trycker på bromspedalen under
körning på snöiga eller isiga vägar kan
det orsaka däckslirning och sladd. När
framdrivningen mellan däcken och
vägen minskar, kan hjulen slira och
fordonet kan då inte stoppas med
vanlig bromsteknik. Bromsningen
kommer att variera, beroende på om du
har låsningsfria bromsar (ABS). Om du
har ABS, bromsa genom att trycka hårt
på bromspedalen och hålla den
intryckt. Om du inte har ABS, pumpa
bromspedalen med korta snabba
stötar, genom att varje gång trycka ner
den i botten och släppa upp den helt
för störst effekt.
Tillåt extra avstånd mellan ditt fordon
och framförvarande fordon och undvik
kraftiga inbromsningar.
Ansamling av is på bromssystemet kan
göra så att hjulen låser sig. Kör iväg
långsamt från stillastående läge efter att
ha bekräftat säkerheten runt fordonet.
342)
På en krokig väg eller en väg med
hjulspår
Kör så långsamt som möjligt vid
körning på ojämna vägar eller vägar
med hjulspår.
181)
VARNING
342)Trampa inte ner gaspedalen snabbt.
Om hjulen bryter sig loss från isen kan
fordonet plötsligt börja röra sig och
eventuellt orsaka en olycka.
OBSERVERA!
181)Effekten på däcken och/eller hjulen vid
körning på en krokig väg eller en väg med
hjulspår kan skada däcket och/eller hjulet.
SÄKRINGSLÄNKAR
Smältlänkar smälter för att förhindra en
brand om en stor ström försöker
strömma genom vissa elektriska
system. Vid en smältsäkring som smält
rekommenderar vi att du låter
kontrollera ditt fordon. För
smältlänkarna, se "Tabell med placering
av säkringarna i kupén" och "Tabell över
säkringarnas placering i motorrummet".
343)
VARNING
343)Säkringslänkar får inte ersättas av en
annan anordning. Om man inte installerar
rätt säkring kan det leda till brand i
fordonet, skadegörelse och allvarliga eller
livshotande skador när som helst.
231

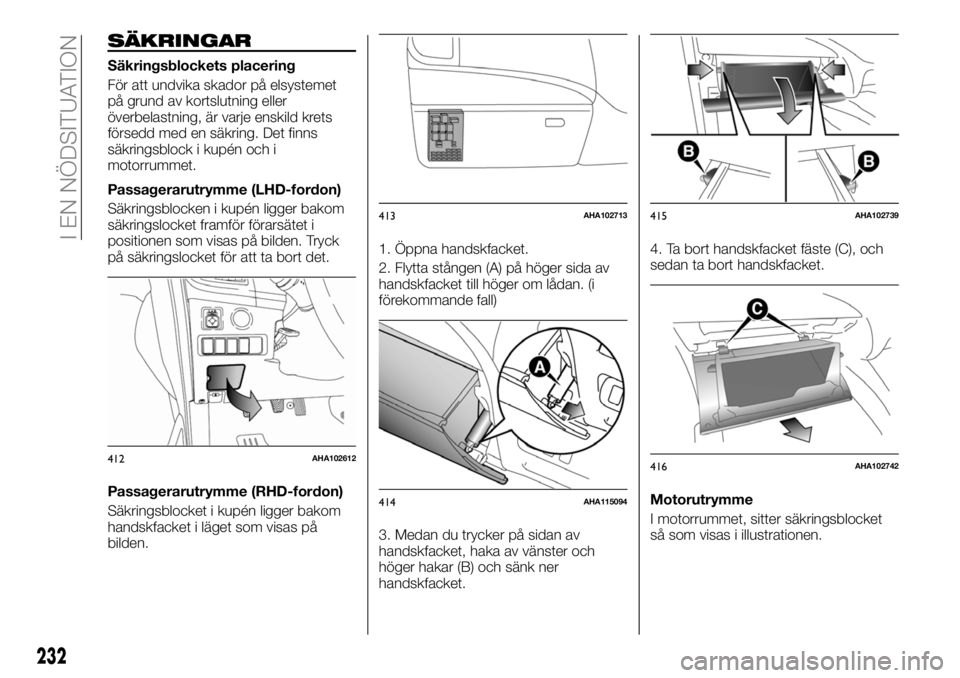

SÄKRINGAR
Säkringsblockets placering
För att undvika skador på elsystemet
på grund av kortslutning eller
överbelastning, är varje enskild krets
försedd med en säkring. Det finns
säkringsblock i kupén och i
motorrummet.
Passagerarutrymme (LHD-fordon)
Säkringsblocken i kupén ligger bakom
säkringslocket framför förarsätet i
positionen som visas på bilden. Tryck
på säkringslocket för att ta bort det.
Passagerarutrymme (RHD-fordon)
Säkringsblocket i kupén ligger bakom
handskfacket i läget som visas på
bilden.1. Öppna handskfacket.
2. Flytta stången (A) på höger sida av
handskfacket till höger om lådan. (i
förekommande fall)
3. Medan du trycker på sidan av
handskfacket, haka av vänster och
höger hakar (B) och sänk ner
handskfacket.4. Ta bort handskfacket fäste (C), och
sedan ta bort handskfacket.
Motorutrymme
I motorrummet, sitter säkringsblocket
så som visas i illustrationen.
412AHA102612
413AHA102713
414AHA115094
415AHA102739
416AHA102742
232
I EN NÖDSITUATION

A — Tryck på fliken.
B — Ta bort kåpan.
Säkringens belastningskapacitet
Säkringens kapacitet och namnen på
elsystemen som skyddas av
säkringarna anges på insidan av
säkringslocket (vänsterstyrda fordon),
baksidan av handskfacket (högerstyrda
fordon) och insidan av säkringsblockets
lock (insidan av motorrummet).
Notering Reservsäkringar är anordnade
i motorrummets säkringsblock. Använd
alltid en säkring med samma kapacitet
för bytet.
417AHA102726
233

Tabell över säkringarnas placering i kupén
Nr. Elsystem Kapacitet
1 Bakljus (vänster) 7,5 A
2Cigarrettändare
15 A
Cigarettändare/Tillbehörsuttag
3 Tändspole 10 A
4 Startmotor 7,5 A
5 Soltak 20 A
6 Tillbehörsuttag 15 A
418AA0103837
234
I EN NÖDSITUATION

Nr. Elsystem Kapacitet
7 Bakljus (höger) 7,5 A
8 Ytterbackspeglar 7,5 A
9 Motorstyrenhet 7,5 A
10 Styrenhet 7,5 A
11 Bakre dimlykta 10 A
12 Centrallås 15 A
13 Utrymmets lampa 15 A
14 Bakre vindrutetorkare 15 A
15 Mätare 10 A
16 Relä 7,5 A
17 Uppvärmt säte 20 A
18 Alternativ 10 A
19 Eluppvärmd dörrspegel 7,5 A
20 Vindrutetorkare 20 A
21 Backningsstrålkastare 7,5 A
22 Defroster 30 A
23 Värmare 30 A
24 Eldrivet säte 40 A*
25 Radio 10 A
26 Elektroniskt styrd enhet 20 A
*: SäkringslänkVissa säkringar kanske inte finns på ditt fordon, beroende på bilmodell eller specifikationer.
Tabellen ovan visar huvudutrustningen som motsvarar varje säkring.
235

Tabell över säkringarnas placering i motorrummet
Nr. Elsystem Kapaciteter
SBF1 Säkring (+B) 30 A*
SBF2 Låsningsfria bromsar 30 A*
SBF3 Startknapp 40 A*
SBF4 Elektrisk fönsterhiss 30 A*
BF1 — —
BF2 DC-DC (AUDIO) 30 A
419AA3008441
236
I EN NÖDSITUATION

Nr. Elsystem Kapaciteter
F1 Halvljusstrålkastare (vänster) 15 A
F2 Halvjusstrålkastare (höger) 15 A
F3 Helljusstrålkastare (vänster) 10 A
F4 Helljusstrålkastare (höger) 10 A
F5 Signalhorn 10 A
F6 Främre dimstrålkastare 15 A
F7 Varselljus 10 A
F8 Kylarens fläktmotor 20 A
F9 T/F 20 A
F10 — —
F11 Strålkastartorkare 20 A
F12 Stoppljus (bromsljus) 15 A
F13 Tändspole 10 A
F14 Motorstyrning 7,5 A
F15 Generator 7,5 A
F16 Varningsljuset blinkar 15 A
F17 Automatisk växellåda 20 A
F18 Luftkonditionering 20 A
F19ETV 15 A
Bränsleledningens värmare 20 A
F20 Startmotor 7,5 A
F21 — —
F22 Bränslepump 15 A
237

Nr. Elsystem Kapaciteter
F23 Motor 20 A
F24 — —
#1 Extrasäkring 20 A
#2 Extrasäkring 30 A
*: SäkringslänkVissa säkringar kanske inte finns på ditt fordon, beroende på bilmodell eller specifikationer.
Tabellen ovan visar huvudutrustningen som motsvarar varje säkring.
Säkringsblocket innehåller inte reservsäkringar 7,5 A, 10 A eller 15 A. Om en av dessa säkringar brinner, byt ut den med
följande säkring.
7,5 A: Ytterbackspeglar
10 A: Alternativ
15 A: Cigarrettändare
När du använder en ersättningssäkring, ersätt den med en säkring med korrekt kapacitet så snart som möjligt.
Identifikation av säkringen
Kapacitet Färg
7,5 ABrun
10 ARöd
15 ABlå
20 AGul
30 A Grön (säkringstyp)/rosa (säkringslänkstyp)
40 AGrön (säkringslänkstyp)
