AVLÄGSNANDE AV
VATTEN FRÅN
BRÄNSLEFILTRET
(Dieseldrivna fordon)
Om bränslefiltrets kontrollampa på
instrumentpanelen tänds under
körningen, betyder det att vattnet har
ansamlats i bränslefiltret. Om detta
inträffar, ta bort vattnet så som beskrivs
nedan.
1. Lossa avtappningspluggen (A) till
bränslefiltret.
2. Använd handpumpen (B) långsamt
sex eller sju gånger för att tvinga ut
vattnet genom avtappningspluggen (A).3. Dra åt avtappningspluggen (A) när
vatten inte längre kommer ut.
4. Avlufta bränslesystemet. Se
"Avluftning av bränslesystemet"
5. Kontrollera att bränslefiltrets
indikeringslampa tänds när
tändningsbrytaren vrids till "ON"-läget
eller driftläget är ON och att den
slocknar när motorn startar. Kontakta
din närmaste auktoriserade
Fiat-återförsäljare om du har frågor.
300) 301)
VARNING
300)Rök inte och tänd inte någon annan
öppen eld i närheten av fordonet medan du
avluftar bränslesystemet.
301)Var noga med att rensa bort
eventuellt vatten som dräneras ut eftersom
alla bränslen som blandas med vatten kan
antändas och orsaka brand.
VERKTYG,
DOMKRAFT OCH
DOMKRAFTENS
HANDTAG
Lagring
Man måste veta var verktygen,
domkraften och domkraftens handtag
förvaras för eventuella nödsituationer.

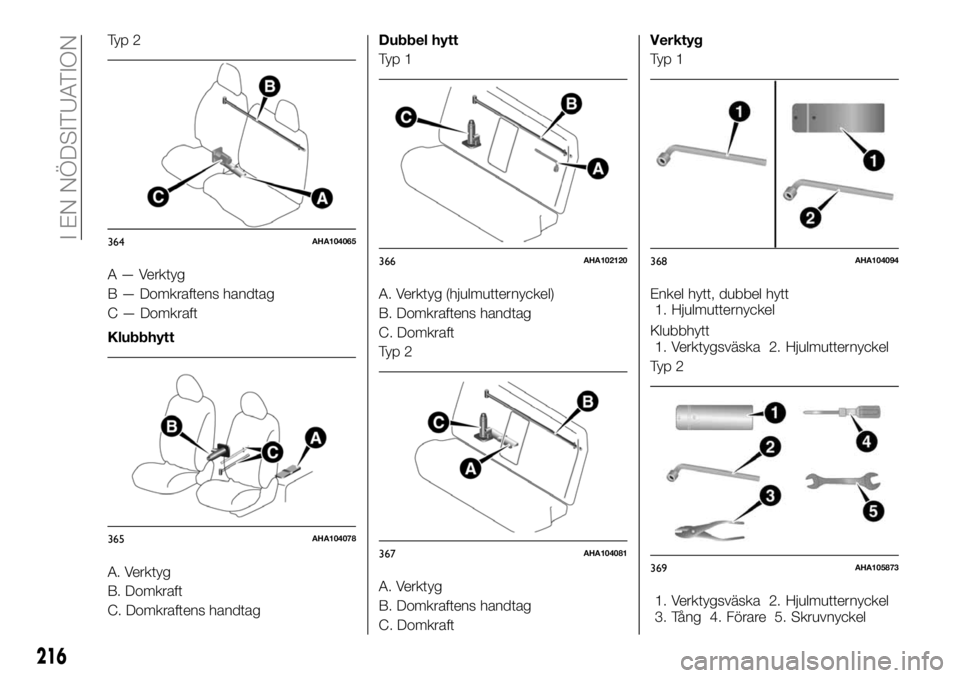

Enkel hytt
Ty p 1
A — Verktyg (hjulmutternyckel)
B — Domkraftens handtag
C — Domkraft
361AHA102104
362AHA102117
363AHA104052
215

Ty p 2
A — Verktyg
B — Domkraftens handtag
C — Domkraft
Klubbhytt
A. Verktyg
B. Domkraft
C. Domkraftens handtagDubbel hytt
Ty p 1
A. Verktyg (hjulmutternyckel)
B. Domkraftens handtag
C. Domkraft
Ty p 2
A. Verktyg
B. Domkraftens handtag
C. DomkraftVerktyg
Ty p 1
Enkel hytt, dubbel hytt
1. Hjulmutternyckel
Klubbhytt
1. Verktygsväska 2. Hjulmutternyckel
Ty p 2
1. Verktygsväska 2. Hjulmutternyckel
3. Tång 4. Förare 5. Skruvnyckel
364AHA104065
365AHA104078
366AHA102120
367AHA104081
368AHA104094
369AHA105873
216
I EN NÖDSITUATION

Domkraft
Domkraften används endast i syfte att
byta däck när ett däck punkteras.
Notering Domkraften är underhållsfri.
Notering Domkraften är förenlig med
EG-lagstiftningen som approximeras
med maskindirektivet 2006/42/EG.
Notering EG-försäkran om
överensstämmelse är kopplad till
avsnittet "Försäkran om
överensstämmelse" i slutet av denna
bruksanvisningen. Företagets namn,
tillverkarens och dennes ombuds
fullständiga adress och domkraften
som används beskrivs i EG-försäkran
om överensstämmelse.
Ta bort och förvara verktyg,
domkraft och domkraftens handtag
Enkel hytt
Verktygen, domkraften och
domkraftens handtag finns bakom
sätet.
1. Tippa ryggstödet framåt (se "Säten").
2. Typ 1: Ta bort hjulmutternyckel (A)
från hållaren (B), och ta ut nyckeln.
Typ 2: Ta bort skyddsbandet (C) och ta
sedan ut verktygen (D).3. Ta bort skyddsmuttern (E) och ta
sedan ut domkraften (F).
4. Ta bort domkraftens handtag (G) från
hållaren (H) och ta ut handtaget.5. Omvänd borttagningsproceduren när
du ska lägga undan verktyg,
domkraften och domkraftens handtag.
När du lägger undan
domkraftshandtaget, rikta in den svarta
märkta delen (I) på domkraftens
handtag med hållaren (H).
370AHA104111
371AHA104124
372AHA104140
373AHA104137
217

Klubbhytt
Verktygen lagras under golvet på den
vänstra sidan av baksätet. Domkraften
och domkraftshandtaget förvaras under
fordonsgolvet på den högra sidan av
baksätet.
1. Lyft upp sittdynan. Se "Fälla upp
sittdynan (klubbhytt)". Öppna
bakdörren. Se "Öppna eller stänga den
bakre dörren (klubbhytt)".
2. Öppna locket.
3. Ta bort fästbandet (A), och sedan ta
ut verktygen (B) på vänster sida.4. Ta bort fästmuttern (C), och sedan ta
ut domkraften (D) på höger sida.
5. Avlägsna domkraftshandtaget (E)
från hållaren (F), och sedan ta ut
domkraftshandtaget på höger sida.6. Omvänd borttagningsproceduren när
du ska lägga undan verktyg,
domkraften och domkraftens handtag.
Notering När du lägger bort
domkraftshandtaget, rikta in
färgmarkeringen på
domkraftshandtaget med hållaren och
sätt domkraften i hållaren.
Dubbel hytt
Verktygen, domkraften och
domkraftens handtag finns bakom
baksätet.
1. Tippa ryggstödet i baksätet framåt.
(Se "Fälla ryggstödet framåt
(Dubbelhytt)".
2. Typ 1: ta bort hjulmutternyckel (A)
från hållaren (B), och ta ut nyckeln. Typ
2: ta bort skyddsbandet (C) och ta
sedan ut verktygen (D).
374AHA104153
375AHA104166
376AHA104179
377AHA104182
218
I EN NÖDSITUATION

3. Ta bort skyddsmuttern (E) och ta
sedan ut domkraften (F).
4. Ta bort domkraftens handtag (G) från
hållaren (H) och ta ut handtaget.5. Omvänd borttagningsproceduren när
du ska lägga undan verktyg,
domkraften och domkraftens handtag.
Notering När du lägger undan
domkraftshandtaget, rikta in den svarta
märkta delen (I) på domkraftens
handtag med hållaren (H).Använda domkraftens handtag
(klubbhytt).
1. Medan du trycker på snäppstiftet (A)
på handtaget, med en svart markering,
dra tillbaka och ta bort innerhandtaget
(B).
2. Vänd innerhandtaget (B) och sedan,
medan du trycker på snäpptappen (C),
sätt in den i ytterhandtaget (D) tills den
låses genom snäppstiftet som visas.
378AHA104195
379AHA104209
380AHA104140
381AHA104137
382AHA104212
383AHA104225
219

3. Medan du trycker på snäpptappen
(F) på det monterade handtaget (E),
sätter det vitmärkta handtaget (G) tills
det låses genom snäppstiftet som
visas.HUR MAN BYTER
DÄCK
302)
166) 167)
Innan du byter däck, stoppa först ditt
fordon på en säker, plan plats.
1. Parkera bilen på ett plant och stabilt
underlag, fritt från lösa stenar, etc.
2. Lägg i parkeringsbromsen ordentligt.
3. På fordon med manuell transmission,
vrid tändningsbrytaren till "LOCK"-läget
eller ställ driftläget på OFF och flytta
växelspaken till positionen "R"
(backning). På fordon med automatisk
transmission, flytta växelspaken till
"P"-läget (parkering) eller ställ tändlåset
på "LOCK" eller driftläget på OFF.
4. Slå på varningsblinkersen och ställ
upp en varningstriangel, en blinkande
signallampa, etc., på tillräckligt avstånd
från fordonet, och se till att alla dina
passagerare lämnar bilen.
5. För att förhindra att fordonet rullar
iväg när du använder domkraften för att
höja upp fordonet, placera kilar eller
block (A) vid hjulet som är diagonalt
motsatt däcket (B) du byter ut.
303) 304) 305) 306) 307) 308)
Notering Bromsklossarna som visas i
illustrationen ingår inte med fordonet. Vi
rekommenderar att du förvarar dem i
bilen för användning vid behov.
Notering Om kilar är inte tillgängliga,
använd stenar eller andra föremål som
är tillräckligt stora för att hålla hjulet på
plats.
6. Ha domkraften, domkraftens
handtag och hjulmutternyckeln klar. Se
"Verktyg, domkraft och domkraftens
handtag”.
Reservhjulsinformation
Reservhjulet förvaras under golvet på
lastplanet. Kontrollera lufttrycket i
reservdäcket ofta och se till att det är
redo för användning i nödsituationer när
som helst.
Bibehåll reservhjulet vid det högsta
angivna lufttrycket för att se till att det
alltid kan användas under alla
384AHA104238
385AHA102162
220
I EN NÖDSITUATION

förhållanden (stads- eller
höghastighetskörning, varierande
lastvikt, etc.).
Ta bort reservhjulet
1. Ställ in domkraftens handtag.
(Klubbhytt) (Se "Använda domkraftens
handtag (klubbhytt)".
2. Sätt domkraftens handtag (A) i hålet
(B) under den bakre grinden.
3. Säkert sätt i sprinten (C) på
domkraftens handtag i hållaren (D) i
reservhjulshållaren.4. Sätt på hjulmutternyckeln (E) genom
änden av domkraftens handtagshål (F),
och vrid den sedan moturs för att sänka
reservhjulet helt till marken och göra
kedjan slak.
168)
5. Ta bort upphängningsskivan (G) från
reservhjulet.Notering Sätt reservhjulet under
fordonskarossen nära det punkterade
däcket. Det gör situationen säkrare när
domkraften glider ur sitt läge.
Att byta däck
1. Lossa hjulmuttrarna ett kvarts varv
med hjulmutternyckeln. Ta inte bort
hjulmuttrarna ännu.
386AHA102263
387AHA102276
388AHA102289
389AHA102292
390AHA102322
221

2. Placera domkraften under en av
lyftpunkterna som visas på bilden.
Använd stöttningspunkten närmast
däcket du vill byta ut.
A — Främre lyftpunktB — Bakre lyftpunkt
309) 310)
Notering När du lyfter upp den bakre
delen av fordonet med domkraften, vrid
toppen av domkraften så att den
skårade delen (C) ordentligt möter den
avsedda punkten.
3. Med hjälp av domkraftens handtag,
vrid utlösningsventilen (D) medurs tills
det tar stopp.4. Sätt domkraftshandtaget i
domkraftens hållare och haka fast
skåran (E) på domkraftens
handtagsände vid haken (F) på hållaren.
5. Flytta domkraftens handtag upp och
ner för att höja kolven strax innan
domkraften når lyftpunkterna på
fordonet. Se till att domkraften korrekt
kommer i kontakt med fordonets
domkraftspunkt. Flytta domkraftens
handtag upp och ner för att höja
fordonet.
391AHA102335
392AHA105730
393AHA105743
C
394AHZ101102
395AHA105756
396AHA105769
222
