2018 FIAT FULLBACK Drift- och underhållshandbok (in Swedish)

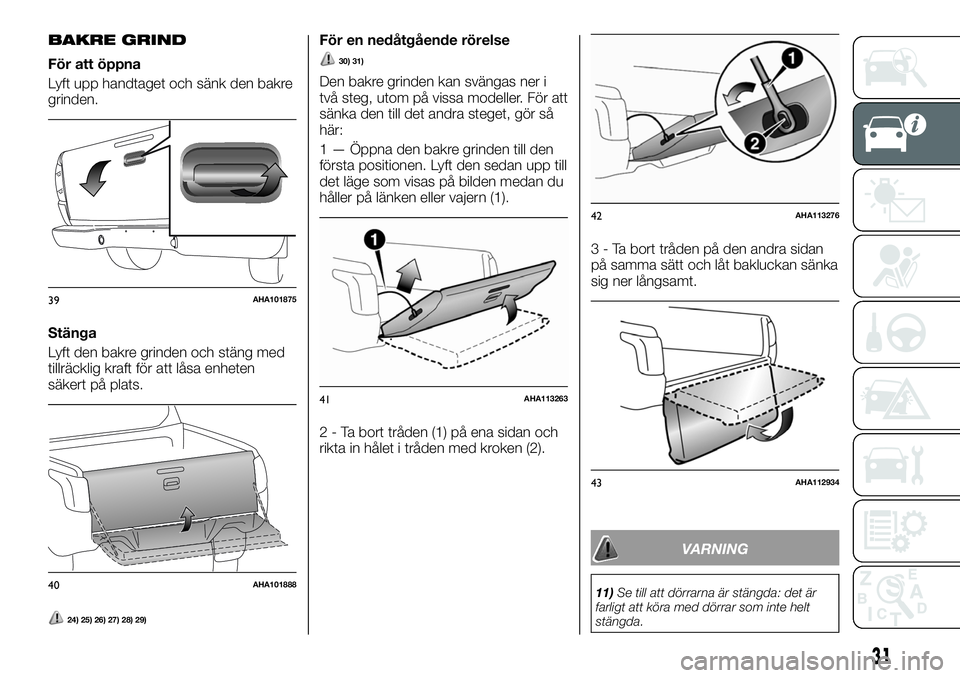

BAKRE GRIND
För att öppna
Lyft upp handtaget och sänk den bakre
grinden.
Stänga
Lyft den bakre grinden och stäng med
tillräcklig kraft för att låsa enheten
säkert på plats.
24) 25) 26) 27) 28) 29)
För en nedåtgående rörelse
30) 31)
Den bakre grinden kan svängas ner i
två steg, utom på vissa modeller. För att
sänka den till det andra steget, gör så
här:
1 — Öppna den bakre grinden till den
första positionen. Lyft den sedan upp till
det läge som visas på bilden medan du
håller på länken eller vajern (1).
2 - Ta bort tråden (1) på ena sidan och
rikta in hålet i tråden med kroken (2).3 - Ta bort tråden på den andra sidan
på samma sätt och låt bakluckan sänka
sig ner långsamt.
VARNING
11)Se till att dörrarna är stängda: det är
farligt att köra med dörrar som inte helt
stängda.
39AHA101875
40AHA101888
41AHA113263
42AHA113276
43AHA112934
31

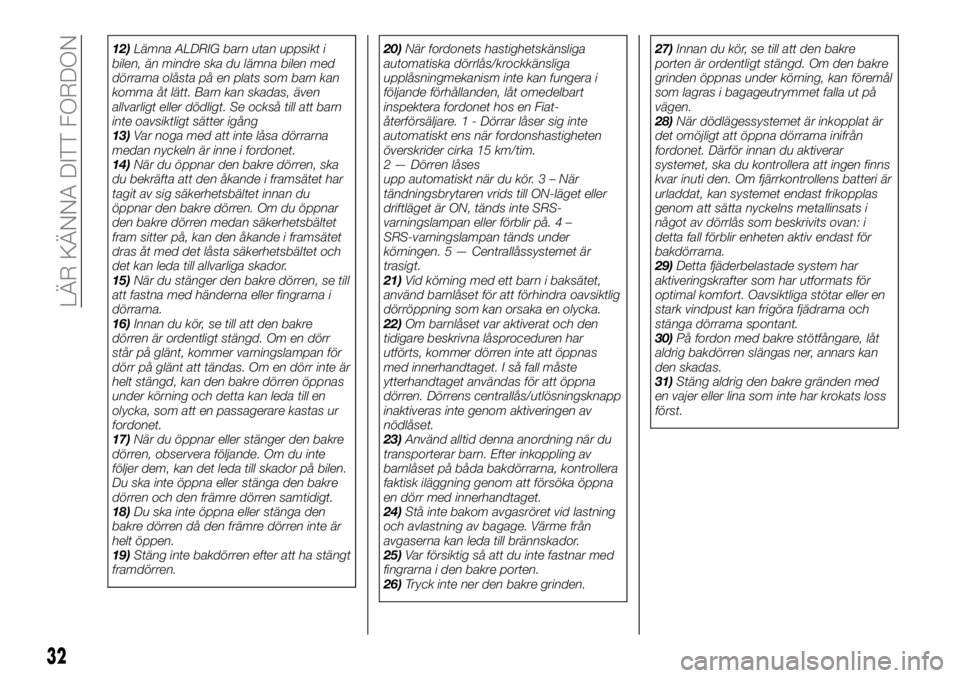

12)Lämna ALDRIG barn utan uppsikt i
bilen, än mindre ska du lämna bilen med
dörrarna olåsta på en plats som barn kan
komma åt lätt. Barn kan skadas, även
allvarligt eller dödligt. Se också till att barn
inte oavsiktligt sätter igång
13)Var noga med att inte låsa dörrarna
medan nyckeln är inne i fordonet.
14)När du öppnar den bakre dörren, ska
du bekräfta att den åkande i framsätet har
tagit av sig säkerhetsbältet innan du
öppnar den bakre dörren. Om du öppnar
den bakre dörren medan säkerhetsbältet
fram sitter på, kan den åkande i framsätet
dras åt med det låsta säkerhetsbältet och
det kan leda till allvarliga skador.
15)När du stänger den bakre dörren, se till
att fastna med händerna eller fingrarna i
dörrarna.
16)Innan du kör, se till att den bakre
dörren är ordentligt stängd. Om en dörr
står på glänt, kommer varningslampan för
dörr på glänt att tändas. Om en dörr inte är
helt stängd, kan den bakre dörren öppnas
under körning och detta kan leda till en
olycka, som att en passagerare kastas ur
fordonet.
17)När du öppnar eller stänger den bakre
dörren, observera följande. Om du inte
följer dem, kan det leda till skador på bilen.
Du ska inte öppna eller stänga den bakre
dörren och den främre dörren samtidigt.
18)Du ska inte öppna eller stänga den
bakre dörren då den främre dörren inte är
helt öppen.
19)Stäng inte bakdörren efter att ha stängt
framdörren.20)När fordonets hastighetskänsliga
automatiska dörrlås/krockkänsliga
upplåsningmekanism inte kan fungera i
följande förhållanden, låt omedelbart
inspektera fordonet hos en Fiat-
återförsäljare. 1 - Dörrar låser sig inte
automatiskt ens när fordonshastigheten
överskrider cirka 15 km/tim.
2 — Dörren låses
upp automatiskt när du kör.3–När
tändningsbrytaren vrids till ON-läget eller
driftläget är ON, tänds inte SRS-
varningslampan eller förblir på. 4 –
SRS-varningslampan tänds under
körningen. 5 — Centrallåssystemet är
trasigt.
21)Vid körning med ett barn i baksätet,
använd barnlåset för att förhindra oavsiktlig
dörröppning som kan orsaka en olycka.
22)Om barnlåset var aktiverat och den
tidigare beskrivna låsproceduren har
utförts, kommer dörren inte att öppnas
med innerhandtaget. I så fall måste
ytterhandtaget användas för att öppna
dörren. Dörrens centrallås/utlösningsknapp
inaktiveras inte genom aktiveringen av
nödlåset.
23)Använd alltid denna anordning när du
transporterar barn. Efter inkoppling av
barnlåset på båda bakdörrarna, kontrollera
faktisk iläggning genom att försöka öppna
en dörr med innerhandtaget.
24)Stå inte bakom avgasröret vid lastning
och avlastning av bagage. Värme från
avgaserna kan leda till brännskador.
25)Var försiktig så att du inte fastnar med
fingrarna i den bakre porten.
26)Tryck inte ner den bakre grinden.27)Innan du kör, se till att den bakre
porten är ordentligt stängd. Om den bakre
grinden öppnas under körning, kan föremål
som lagras i bagageutrymmet falla ut på
vägen.
28)När dödlägessystemet är inkopplat är
det omöjligt att öppna dörrarna inifrån
fordonet. Därför innan du aktiverar
systemet, ska du kontrollera att ingen finns
kvar inuti den. Om fjärrkontrollens batteri är
urladdat, kan systemet endast frikopplas
genom att sätta nyckelns metallinsats i
något av dörrlås som beskrivits ovan: i
detta fall förblir enheten aktiv endast för
bakdörrarna.
29)Detta fjäderbelastade system har
aktiveringskrafter som har utformats för
optimal komfort. Oavsiktliga stötar eller en
stark vindpust kan frigöra fjädrarna och
stänga dörrarna spontant.
30)På fordon med bakre stötfångare, låt
aldrig bakdörren slängas ner, annars kan
den skadas.
31)Stäng aldrig den bakre gränden med
en vajer eller lina som inte har krokats loss
först.
32
LÄR KÄNNA DITT FORDON

SÄTEN
SÄTESINSTÄLLNING
Ställ in förarsätet så att du sitter
bekvämt och att du kan nå pedalerna,
ratten, brytarna etc. samtidigt som du
har en bra sikt.
32) 33) 34) 35) 36) 37) 38) 39) 40) 41) 42) 43) 44) 45)
10)
FRAMSÄTEN
Manuell typ (vissa modeller)
1 - För justering framåt eller bakåt: Lyft
handtaget och justera sätet till önskad
position och släpp handtaget.
2 - Att luta ryggstödet: Dra upp spaken
och sedan luta bakåt till önskat läge
och släpp spaken.
3 — För att justera sätets sitshöjd
(endast förarens sida i klubbhytt och
dubbelhytt): Vrid ratten och justera
sittdynan höjd till önskat läge.Strömtyp (vissa modeller)
1 - För justering framåt eller bakåt:
Manövrera brytaren såsom anges med
pilarna och justera sätet till önskat läge.
2 - Att luta ryggstödet: Manövrera
omkopplaren såsom anges med pilarna
och justera ryggstödslutningen till
önskad position.
3 - Justera sitshöjden: Manövrera
omkopplaren såsom anges med pilarna
och justera sitthöjden till önskad
position. Om hela brytaren manövreras,
flyttas hela sätet.
4 — För att justera sittdynans vinkel:
Manövrera brytaren såsom anges med
pilarna och justera sitsens lutning till
önskat läge.
Notering För att förhindra att batteriet
laddas ur, använd brytaren med motorn
igång.Passagerarsätet (enkel hytt eller
dubbelhytt)
För att komma åt verktygslådan i
fordonet (enkel hytt): fäll fram
ryggstödet på passagerarsätet. Se
"Verktyg, domkraft och domkraftens
handtag”. Dra i bandet och fäll
ryggstödet framåt.
För att luta ryggstödet bakåt: dra i
bandet och luta dig sedan bakåt till
önskat läge och släpp sedan bandet.
Uppvärmda säten (vissa modeller)
De uppvärmda sätena kan manövreras
med tändlåset eller driftläget på ON.
Manövrera omkopplaren såsom anges
av pilarna. Kontrollampan (A) tänds när
värmaren är på.
44AHA105626
45AHA105639
46AHA105642
33

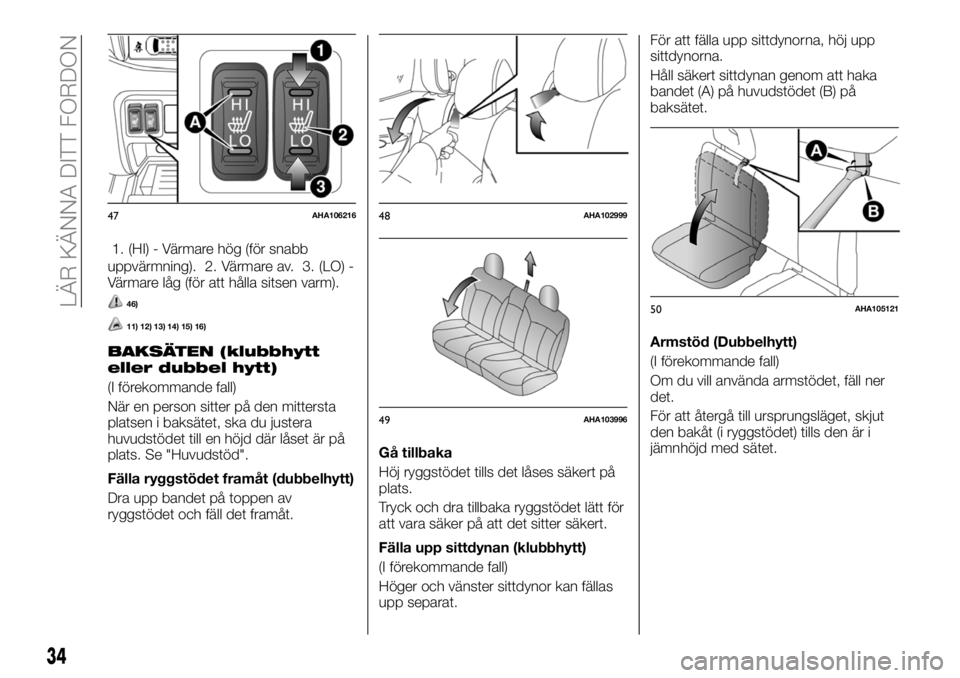

1. (HI) - Värmare hög (för snabb
uppvärmning). 2. Värmare av. 3. (LO) -
Värmare låg (för att hålla sitsen varm).
46)
11) 12) 13) 14) 15) 16)
BAKSÄTEN (klubbhytt
eller dubbel hytt)
(I förekommande fall)
När en person sitter på den mittersta
platsen i baksätet, ska du justera
huvudstödet till en höjd där låset är på
plats. Se "Huvudstöd".
Fälla ryggstödet framåt (dubbelhytt)
Dra upp bandet på toppen av
ryggstödet och fäll det framåt.Gå tillbaka
Höj ryggstödet tills det låses säkert på
plats.
Tryck och dra tillbaka ryggstödet lätt för
att vara säker på att det sitter säkert.
Fälla upp sittdynan (klubbhytt)
(I förekommande fall)
Höger och vänster sittdynor kan fällas
upp separat.För att fälla upp sittdynorna, höj upp
sittdynorna.
Håll säkert sittdynan genom att haka
bandet (A) på huvudstödet (B) på
baksätet.
Armstöd (Dubbelhytt)
(I förekommande fall)
Om du vill använda armstödet, fäll ner
det.
För att återgå till ursprungsläget, skjut
den bakåt (i ryggstödet) tills den är i
jämnhöjd med sätet.
47AHA10621648AHA102999
49AHA103996
50AHA105121
34
LÄR KÄNNA DITT FORDON

Notering Du ska inte klättra eller sitta
på armstödet. Det kan skada
armstödet.
Notering Den övre ytan av armstödet
innehåller en mugghållare för
passagerarna ii baksätet. Se
"Mugghållare".
VARNING
32)Alla justeringar måste göras med
stillastående fordon.
33)Försök inte att justera sätet under
körning. Detta kan göra att man tappar
kontrollen över fordonet och resultera i en
olycka. Efter att ha gjort justeringar, se till
att sittplatserna är låsta i läget genom att
försöka flytta stolen framåt och bakåt utan
att använda justeringsmekanismen.34)Efter att ha släppt justeringsspaken,
ska du alltid kontrollera att sätet är låst på
styrningarna genom att försöka flytta det
fram och tillbaka. Om det inte är låst, kan
sätet flyttas oväntat och få dig att tappa
kontrollen över fordonet.
35)För maximal säkerhet, hålla baksidan
av ditt säte upprätt, luta dig tillbaka in mot
det och se till att säkerhetsbältet sitter tätt
över bröstet och höften.
36)Se till att ryggstöden är ordentligt
fastsatta på båda sidor (inte synliga "röda
hack") för att hindra dem från att röra sig
framåt och kanske stöta i en av
passagerarna i händelse av kraftig
inbromsning.
37)Det är mycket farligt att åka i
bagageutrymmet i ett fordon. Dessutom
bör lastutrymmet och baksätet aldrig
användas som lekplats för barn. Vid en
kollision, är människor eller barn som åker
utan säkerhetsanordning i dessa områden
mer benägna att skadas allvarligt eller
dödas.
38)Låt inte människor eller barn att åka i
ett område i ditt fordon som inte är utrustat
med stolar och säkerhetsbälten, och se till
att alla som reser i ditt fordon sitter i ett
säte och har bilbältet fastspänt, eller i fallet
med barn, att de sitter fastspända i en
bilbarnstol.
39)För att minimera risken för
personskador i händelse av en kollision
eller häftig inbromsning bör ryggstöden
alltid vara i nästan upprätt läge medan
fordonet är i rörelse. Det skydd som ges av
säkerhetsbältena kan minskas avsevärt när
ryggstödet är tillbakalutat. När ryggstödet
är tillbakalutat är det större risk för att
passageraren glider under bältet, vilket
resulterar i allvarliga skador.40)Placera inga föremål under sätena.
Detta kan hindra stolen låser sig säkert,
och kan leda till en olycka. Det kan också
orsaka skador på sätet eller andra delar.
41)Se till att sätet ställs in av en vuxen eller
med vuxens tillsyn för korrekt och säker
funktionalitet.
42)Placera inte en kudde eller liknande
mellan din rygg och ryggstödet under
körning. Effektiviteten hos huvudstöden
kommer att minska i händelse av en
olycka.
43)Den fällbara mekanismen för den
främre manuella stolens ryggstöd är
fjäderstyrd, vilket gör att den fäller
ryggstödet framåt när spärren manövreras.
När du använder spaken, sitt nära
ryggstödet eller håll i det med handen för
att styra returrörelsen.
44)När du skjuter sätena, vara noga med
att inte fastna med handen eller foten.
45)Om fordonet är utrustat med baksäte,
när du skjuter eller fäller sätet bakåt, var
mycket uppmärksam på
baksätespassagerarna.
46)Om följande typer av personer
använder uppvärmda säten, kan de bli för
varma eller få mindre brännskador (röd
hud, värmeblåsor, etc.): barn, äldre eller
sjuka personer, personer med känslig hud,
överdrivet trötta människor, personer under
påverkan av alkohol eller sömnframkallande
läkemedel (förkylningsmedicin, etc.).
51AHA103000
35

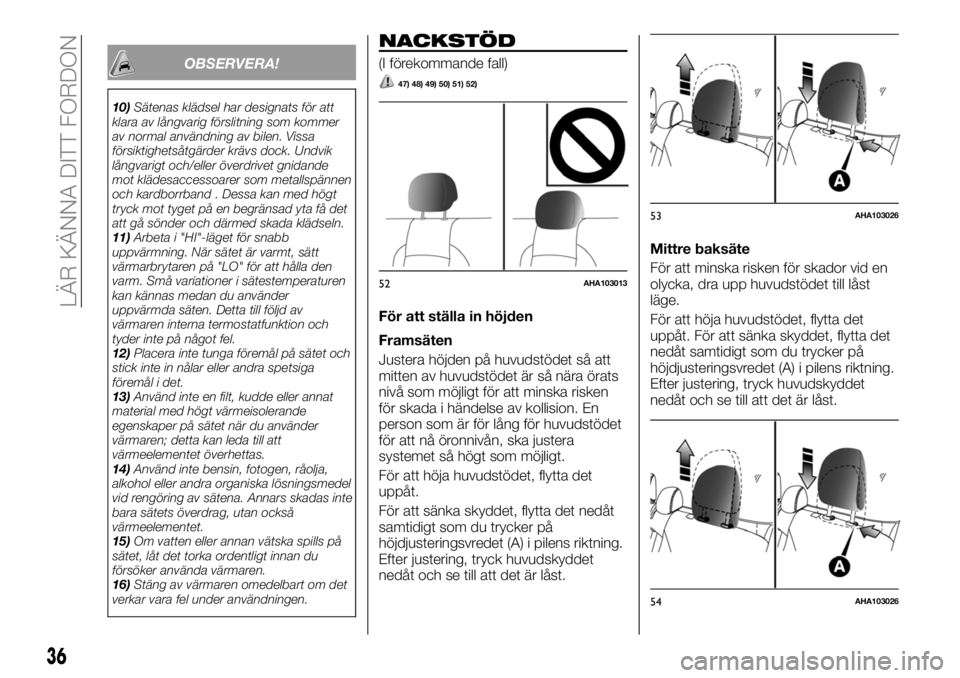

OBSERVERA!
10)Sätenas klädsel har designats för att
klara av långvarig förslitning som kommer
av normal användning av bilen. Vissa
försiktighetsåtgärder krävs dock. Undvik
långvarigt och/eller överdrivet gnidande
mot klädesaccessoarer som metallspännen
och kardborrband . Dessa kan med högt
tryck mot tyget på en begränsad yta få det
att gå sönder och därmed skada klädseln.
11)Arbeta i "HI"-läget för snabb
uppvärmning. När sätet är varmt, sätt
värmarbrytaren på "LO" för att hålla den
varm. Små variationer i sätestemperaturen
kan kännas medan du använder
uppvärmda säten. Detta till följd av
värmaren interna termostatfunktion och
tyder inte på något fel.
12)Placera inte tunga föremål på sätet och
stick inte in nålar eller andra spetsiga
föremål i det.
13)Använd inte en filt, kudde eller annat
material med högt värmeisolerande
egenskaper på sätet när du använder
värmaren; detta kan leda till att
värmeelementet överhettas.
14)Använd inte bensin, fotogen, råolja,
alkohol eller andra organiska lösningsmedel
vid rengöring av sätena. Annars skadas inte
bara sätets överdrag, utan också
värmeelementet.
15)Om vatten eller annan vätska spills på
sätet, låt det torka ordentligt innan du
försöker använda värmaren.
16)Stäng av värmaren omedelbart om det
verkar vara fel under användningen.
NACKSTÖD
(I förekommande fall)
47) 48) 49) 50) 51) 52)
För att ställa in höjden
Framsäten
Justera höjden på huvudstödet så att
mitten av huvudstödet är så nära örats
nivå som möjligt för att minska risken
för skada i händelse av kollision. En
person som är för lång för huvudstödet
för att nå öronnivån, ska justera
systemet så högt som möjligt.
För att höja huvudstödet, flytta det
uppåt.
För att sänka skyddet, flytta det nedåt
samtidigt som du trycker på
höjdjusteringsvredet (A) i pilens riktning.
Efter justering, tryck huvudskyddet
nedåt och se till att det är låst.Mittre baksäte
För att minska risken för skador vid en
olycka, dra upp huvudstödet till låst
läge.
För att höja huvudstödet, flytta det
uppåt. För att sänka skyddet, flytta det
nedåt samtidigt som du trycker på
höjdjusteringsvredet (A) i pilens riktning.
Efter justering, tryck huvudskyddet
nedåt och se till att det är låst.
52AHA103013
53AHA103026
54AHA103026
36
LÄR KÄNNA DITT FORDON

Notering Höjden på huvudstödet på
ytterplats i baksätet kan inte justeras.
Ta bort
Lyft huvudskyddet med
höjdjusteringsratten (A) intryckt.
Installera
Bekräfta att huvudskyddet är vänt åt
rätt håll, och sätt sedan in den i
ryggstödet samtidigt som du trycker på
höjdjusteringsvredet (A) i pilens riktning.
Huvudstödsaxeln med
justeringsskårorna (B) måste installeras i
hålet med inställningsratten (A) (utom
för huvudstöden på ytterplatsen).
VARNING
47)Alla justeringar får endast utföras när
fordonet står stilla och motorn är avstängd.
Huvudstödet måste justeras så att
huvudet, inte halsen, vilar på dem. Endast i
detta fall kan de skydda huvudet på rätt
sätt. För att på bästa sätt utnyttja det
skydd som huvudstödet ger, justera
ryggstödet så att du sitter rakt och ditt
huvud är så nära huvudstödet som möjligt.
48)Körning utan huvudskydd på plats kan
leda till att du och dina passagerare får
allvarliga skador eller att dödsfall inträffar
vid en olycka. För att minska risken för
skador vid en olycka, se alltid till att
huvudstöden är installerade och rätt
positionerade när sätet är upptaget.
49)Placera aldrig en kudde eller liknande
på ryggstödet. Detta kan påverka
huvudstödets prestanda genom att öka
avståndet mellan huvudet och
kvarhållningssystemet.
50)När en person sitter på den mittersta
platsen i baksätet, ska du dra upp
huvudstödet till en höjd där det låses på
plats bild 52. Var noga med att göra denna
justering innan du börjar köra. Allvarliga
skador kan annars uppstå som resultat av
kollisionen (dubbelhytt).
51)Se till att höjdjusteringsratten (A) är
korrekt inställd som visas på bilden bild 56,
och lyft även huvudstöden så att de inte
kommer ut ur ryggstödet.
52)Formen och storleken på huvudstödet
varierar beroende på sätet. Använd alltid
rätt huvudstöd som föreskrivs för sätet och
installera inte nackstödet i fel riktning
bild 57.
55AHA103039
56AHA103042
57AHA103055
37

RATT
RATTHÖJDS- OCH
RÄCKVIDDSJUSTERING
(Fordon försedda med
räckviddsjustering)
1. Släpp spaken medan du håller ratten
uppåt.
2. Ställ in ratten till önskat läge.
3. Lås ratten säkert genom att dra
spaken helt uppåt.
A. Låst
B. Frigör
53) 54) 55)
RATTLÅS
Utom för fordon utrustade med
keyless operation system
För att låsa
Ta ut nyckeln i "LOCK"-läget. Vrid ratten
tills den är låst.För att låsa upp
Vrid nyckeln till "ACC"-läget när du
flyttar ratten lite åt höger och vänster.
För fordon utrustade med keyless
operation system
För att låsa
Efter att ha tryckt på motorbrytaren och
ställt in driftläget på OFF, är ratten låst
när förardörren öppnas.
Notering När följande åtgärd utförs
med driftläget på OFF, är ratten låst.
Öppna eller stäng förardörren.
Stäng alla dörrar.
Öppna en av dörrarna när alla dörrar
är stängda.
Lås alla dörrar med keyless entry
system eller keyless operation function.
Växelväljaren står på "P"
(PARKERING) läge (A/T).
Notering När dörren öppnas då ratten
inte är låst ljuder summern att varna om
att ratten är olåst.
För att låsa upp
Följande metoder kan användas för att
låsa upp ratten.
Sätta driftläget på ACC.
Starta motorn.
18) 19)
Notering När ratten inte låser sig,
kommer varningslampan att blinka och
den inre summern ljuda samt
varningslampan tändas. Tryck på
motorbrytaren igen när du flyttar ratten
lite åt höger och vänster.
Notering När rattlåset är onormalt,
tänds varningslampan. Ställ driftläget på
OFF och tryck sedan på låsknappen på
keyless operation key. Och tryck sedan
på motorbrytaren. Om varningslampan
tänds igen, kontakta en Fiat-
återförsäljare.
58AA0110800
59AHA103808
60AHZ100903
38
LÄR KÄNNA DITT FORDON
