2018 FIAT FULLBACK Drift- och underhållshandbok (in Swedish)

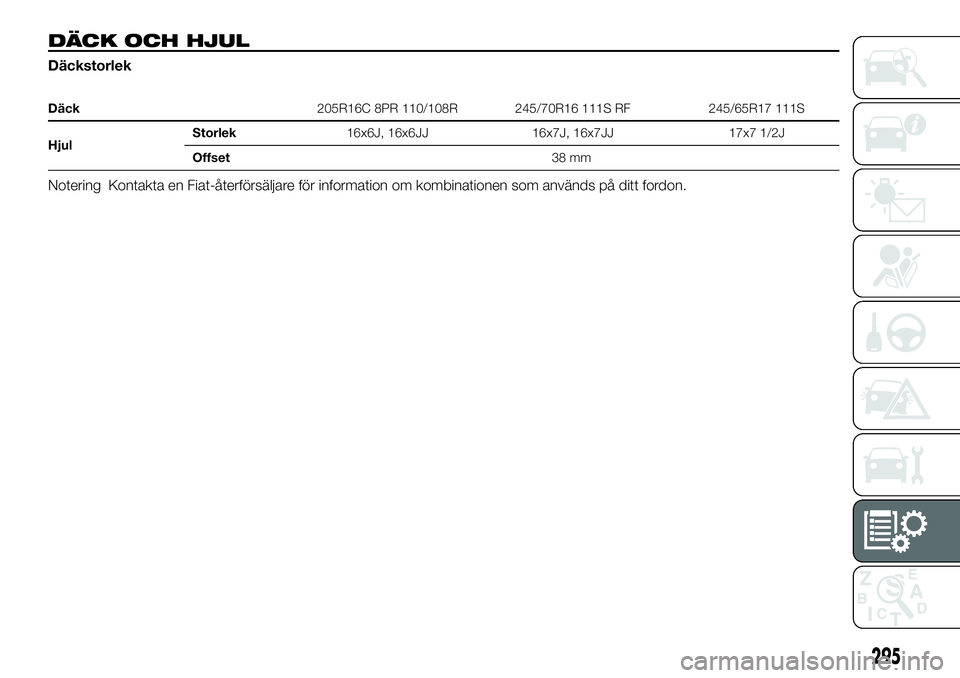

DÄCK OCH HJUL
Däckstorlek
Däck205R16C 8PR 110/108R 245/70R16 111S RF 245/65R17 111S
HjulStorlek16x6J, 16x6JJ 16x7J, 16x7JJ 17x7 1/2J
Offset38 mm
Notering Kontakta en Fiat-återförsäljare för information om kombinationen som används på ditt fordon.
295

KAPACITET
A— Högerstyrda fordon
Nr. Antal Smörjmedel
1Motorkylvätska
(Inkluderar 0,65 liter i reservtanken)7,7 literPARAFLU UPContractual Technical Reference nr.
F101.M01 (1)
2 Bromsvätska Som krävsDOT4
TUTELA TOP 4/SContractual Technical Reference
N° F005.F15
482VANODIESEL3231EM
296
TEKNISKA SPECIFIKATIONER

Nr. Antal Smörjmedel
3 Kopplingsvätska Som krävsDOT4
TUTELA TOP 4/SContractual Technical Reference
N° F005.F15
4 MotoroljaOljetråg 8,0 liter
SELENIA MULTIPOWER C3Contractual Technical
Reference nr. F129.F11 Oljefilter 0,3 liter
Oljekylare 0,1 liter
5 Servostyrning Som krävsTUTELA GI/ZContractual Technical Reference nr.
F001.A16
6 Spolarvätska 4,2 literPETRONAS DURANCE SC 35Contractual Technical
Reference nr. F001.D16
Automatisk transmissionsvätska 10,9 literTUTELA TRANSMISSION GI/PAContractual Technical
Reference nr. F001.A16
Manuell växellådsolja 5M/T
(1)2,2 literTUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference nr. F001.A16
Manuell växellådsolja 6M/T
(1)TUTELA TRANSMISSION GEARSYNTH Z4
Contractual Technical Reference nr. F002.A16
Överför oljaSuper select 4WD II 1,34 litertill 5M/T:TUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference nr. F001.A16
till 6M/T, A/T:TUTELA TRANSMISSION GEARSYNTH
Z4Contractual Technical Reference nr. F002.A16 Easy select 4WD 1,15 liter
Differentialolja2WD 2,3 literTUTELA TRANSMISSION AXLE ZContractual
Technical Reference nr. F002.A16
4WDFram 1,2 liter
TUTELA TRANSMISSION AXLE Z-LSContractual
Technical Reference nr. F003.A16
Bak 2,3 liter
(1) Om så utrustad
297

Nr. Antal Smörjmedel
Kylvätska
(luftkonditionering)Mängd 0,52 kg
HFC-134a(2)Co2motsvarande0,743 t
GWP 1 430
(2) Innehåller fluorerade växthusgaser
Notering För automatlådans vätska, använd endast äkta Fiat-produkter. Användning av annan vätska kan skada
transmissionen.
Nr. Antal Smörjmedel
Manuell transmissionsolja 2,2 literTUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference nr. F001.A16
Överför oljaSuper select 4WD II 1,34 litertill 5M/T:TUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference nr. F001.A16
till 6M/T, A/T:TUTELA TRANSMISSION GEARSYNTH
Z4Contractual Technical Reference nr. F002.A16 Easy select 4WD 1,15 liter
Differentialolja2WD 2,3 literTUTELA TRANSMISSION AXLE ZContractual
Technical Reference nr. F002.A16
4WDFram 1,2 liter
TUTELA TRANSMISSION AXLE Z-LSContractual
Technical Reference nr. F003.A16
Bak 2,3 liter
Kylvätska
(luftkonditionering)Mängd 0,52 kg
HFC-134a
(2)Co2motsvarande0,743 t
GWP 1 430
(2) Innehåller fluorerade växthusgaser
298
TEKNISKA SPECIFIKATIONER

VÄTSKOR OCH SMÖRJMEDEL
Produktspecifikationer
Fordonet är utrustat med en motorolja som har blivit grundligt utvecklad och testad för att uppfylla kraven i den schemalagda
serviceplanen.
Konstant användning av de föreskrivna smörjmedlen garanterar bränsleförbrukningen och utsläppsspecifikationerna.
Smörjmedelskvalitet är avgörande för motorns drift och varaktighet.
Smörjmedel Egenskaper SpecifikationOriginalvätskor och
-smörjmedelBytesintervall
Motorolja
Med DPF
Utan DPFSAE 5W-30
ACEA C39.55535-S3
eller MS-11106SELENIA MULTIPOWER
C3
Contractual Technical
Reference nr. F129.F11Enligt schemalagd
serviceplan
Om smörjmedel som överensstämmer med de nödvändiga specifikationerna inte finns tillgängliga, kan produkter som uppfyller
minimiegenskaperna användas för påfyllning; i detta fall är optimal prestanda på motorn inte garanterad.
233)
299

Smörjmedel Egenskaper SpecifikationOriginalvätskor och
-smörjmedelTillämpning
Smörjmedel och
smörjfett för
transmissionenSyntetiskt smörjmedel
AT F9.55550-AV 6TUTELA TRANSMISSION
GI/PA
Contractual Technical
Reference nr. F001.A16Automatisk
transmissionsvätska
Syntetiskt smörjmedel
SAE 75W-80 API GL-39.55550-MZ 9TUTELA TRANSMISSION
GEARSYNTH Z3
Contractual Technical
Reference nr. F001.A16Manuell växellådsolja och
överföringsolja till 5M/T
Syntetiskt smörjmedel
SAE 75W-80 API GL-49.55550-MZ 10TUTELA TRANSMISSION
GEARSYNTH Z4
Contractual Technical
Reference nr. F002.A16Manuell växellådsolja och
överföringsolja till 6M/T
Syntetiskt smörjmedel
SAE 75W-80 API GL-49.55550-MZ 10TUTELA TRANSMISSION
GEARSYNTH Z4
Contractual Technical
Reference nr. F002.A16Överför olja för A/T
Syntetiskt smörjmedel
SAE 80 API GL-59.55550-DA 12TUTELA TRANSMISSION
AXLE Z
Contractual Technical
Reference nr. F002.A16Differentialolja till 2WD
och 4WD utan LSD, flera
plattor
Syntetiskt smörjmedel
SAE 80 API GL-59.55550-DA 13TUTELA TRANSMISSION
AXLE Z-LS
Contractual Technical
Reference nr. F003.A16Differentialolja till 4WD
med LSD, flera plattor
Bromsvätska
KopplingsvätskaDOT 49,55597
eller MS.90039TUTELA TOP 4/S
Contractual Technical
Reference nr. F005.F15Kontroller till de
hydrauliska bromsarna
och den hydrauliska
kopplingen
ServostyrningSyntetiskt smörjmedel
AT F9.55550-AG 4TUTELA GI/Z
Contractual Technical
Reference nr. F001.A16
300
TEKNISKA SPECIFIKATIONER

Smörjmedel Egenskaper SpecifikationOriginalvätskor och
-smörjmedelTillämpning
Skyddsmedel till kylareCUNA NC 956-16
ASTM D 33069,55523
eller MS.90032PARAFLU UPContractual
Technical Reference nr.
F101.M01(1)Motorkylvätska
SpolarvätskaBlandning av sprit och
ytaktiva ämnen.
Överträffar
specifikationernaCUNA
NC 956-11.9,55522
eller MS-90043PETRONAS DURANCE SC
35
Contractual Technical
Reference nr. F001.D16Ska användas utspädd
eller outspädd i
spolar-/torkarsystemen.
(1) Produkten används för den första påfyllningen och PARAFLU UP kan blandas helt, även fast färgerna kan skilja sig. PARAFLU UP kan användas för att fylla på
mängder på upp till 1 liter. Utöver denna mängd, rekommenderar vi att du helt byter ut kylvätskan i de angivna procenttalen.
OBSERVERA!
233)Användning av produkter med specifikationer som skiljer sig från de som anges ovan kan orsaka motorskador som inte täcks av garantin.
301

BRÄNSLEFÖRBRUKNING / CO2UTSLÄPP
KOMBINERAD ANVÄNDNING
Euro 5 motor Transmission CO2 (g/km)Bränsleförbrukning
(l/100 km)
2WD Hi-RiderMed Start&Stop 6M/T 166 6,3
Utan Start&Stop 5A/T 185 7,0
4WDMed Start&Stop 6M/T 169 6,4
Utan Start&Stop6M/T173
188
(*)192(**)
6,6
7,1(*),7,3(**)
5A/T189
197(*),203(**)
7,2
7,5(*),7,7(**)
(*) Fordon för Ryssland
(**)Fordon för Ukraina
302
TEKNISKA SPECIFIKATIONER
