Indikatorlampor Vad den betyder
ESC-indikeringslampa
ESC OFF indikeringslampa
Dessa indikatorlampor tänds när tändningsbrytaren vrids till "ON"-läget eller driftläget är ON. Den ska slockna
efter några sekunder.
Om indikeringslampan fortsätter att lysa eller inte tänds när tändningsbrytaren vrids till "ON"-läget eller driftläget
är PÅ, rekommenderar vi att du låter kontrollera fordonet snarast möjligt.
blinkar när den elektroniska stabilitetskontrollen eller den aktiva antispinnfunktionen är igång.lyser när den elektroniska stabilitetskontrollen inaktiveras med en av följande åtgärder:
När ESC OFF-brytaren trycks ner för att inaktivera systemet.
Körlägesväljaren placeras i "4L"-läget (Easy select 4WD) eller "4LLc"-läget (Super select 4WD II).
53) 54)
103

Varningslampor
Varningslampor Vad den betyder
Bromsvarningslampa
Denna lampa tänds när tändningsbrytaren vrids till "ON"-läget eller driftläget är ON. Den slocknar efter
några sekunder. Innan du kör, se till att lampan är ordentligt släckt.
Bromsens varningslampa tänds i följande förhållanden med tändlåset eller driftläget på ON.
Då parkeringsbromsen har lagts i.
När bromsvätskenivån i tanken faller under en låg nivå.
När bromskraftens distributionsfunktion inte fungerar korrekt.
När tändlåset eller driftläget är ON, hörs en summer om fordonshastigheten överstiger 8 km/tim. med
åtdragen parkeringsbroms.
119) 120)
Kontrollera motorns varningslampa
Denna lampa är en del av ett diagnossystem i fordonet som övervakar utsläppen, motorstyrsystemet
eller A/T styrsystemet.
Om ett problem upptäcks i ett av dessa system, tänds lampan eller blinkar. Trots att ditt fordon vanligtvis
kan köras och inte behöver bogseras, rekommenderar vi att du låter kontrollera systemet så snart som
möjligt.
Denna lampa tänds när tändningsbrytaren vrids till "ON"-läget eller driftläget är PÅ. Den slocknar när
motorn har startat. Om den inte slocknar efter att motorn har startat, rekommenderar vi att du låter
kontrollera fordonet.
Motorns elektroniska styrenhet som innehåller diagnossystemet i fordonet har olika feldata (särskilt om
avgaserna) som lagras.
Dessa data kommer att raderas om batterikabeln kopplas ifrån som kommer att göra en snabb diagnos
svårartad. Koppla inte loss batterikabeln när motorns varningslampa är PÅ.
55) 56) 57)
Ladda varningslampan
Denna lampa tänds när tändningsbrytaren vrids till "ON"-läget eller driftläget är ON. Den slocknar när
motorn har startat.
58)
104
LÄR KÄNNA DIN INSTRUMENTPANEL

Varningslampor Vad den betyder
Varningslampa för oljetrycket
Denna lampa tänds när tändningsbrytaren vrids till "ON"-läget eller driftläget är ON. Lampan slocknar
när motorn har startat. Om den lyser när motorn är igång, är oljetrycket för lågt. Om varningslampan
tänds när motorn är igång, stäng av motorn och låt inspektera den.
Varningslampans oljetryck bör inte behandlas som en indikation på motorns oljenivå. Oljenivån måste
kontrolleras med oljemätstickan.
59) 60) 61)
Varningslampa för vidöppen dörr
Lampan tänds när en dörr öppnas eller inte är helt stängd.
Om fordonshastigheten når ca. 8 km/tim. med en dörr öppen eller ofullständigt stängd, hörs en summer
fyra gånger som en varning.
62)
Varningslampa för spolarvätskenivån
Denna lampa tänds när spolarvätskan håller på att ta slut. Om lampan tänds, fyll på behållaren med
spolarvätska. Avser "Spolarvätska" och "Påfyllningsmängd".
SRS-varningslampa
Det finns en varningslampa för det extra säkerhetssystemet ("SRS") på instrumentpanelen. Systemet
kontrollerar sig självt när tändningsbrytaren vrids till "ON"-läget eller driftläget är ON. SRS-
varningslampan sätts på i flera sekunder och slocknar sedan. Detta är normalt och innebär att systemet
fungerar korrekt.
Om det finns ett problem som omfattar ett eller flera av SRS-komponenterna, kommer varningslampan
tändas och fortsätta att lysa.
Denna varningslampa delas av SRS-airbagarna och säkerhetsbältenas bältessträckare.
På fordon utrustade med ERA-GLONASS, tänds SRS varningslampan om ERA-GLONASS-systemet
sätts igång.
63) 64)
105

Varningslampor Vad den betyder
ABS-varningslampa (vissa modeller)
Om det finns ett fel i systemet, kommer ABS-varningslampan att tändas. I normala förhållanden, tänds
ABS-varningslampan när tändningsbrytaren vrids till "ON"-läget eller driftläget är ON. Den slocknar efter
några sekunder.
ANMÄRKNING: På fordon med bakre differentialspärr, avbryts Electronic Stability Control (ESC), ESC-
och ABS-funktionerna så länge den bakre differentialspärren är aktiverad. ESC-indikeringslampan, ESC
OFF-indikeringslampan och ABS-varningslampan tänds när dessa funktioner avbryts. Indikerar inte ett
problem. När den bakre differentialspärren är frigjord, slocknar dessa lampor och sätts på igen. Se
"ESC-indikeringslampa, ESOFF-indikeringslampa".
Endast om ABS-varningslampan tänds:
Undvik hårda inbromsningar och körning med hög hastighet. Stanna först fordonet på en säker plats.
Starta motorn och kontrollera om lampan slocknar efter några minuters körning; om den sedan förblir
avstängd under körningen, finns det inga problem.
Om varningslampan inte försvinner, eller om de tänds igen när fordonet körs, rekommenderar vi att du
låter kontrollera bilen så snart som möjligt.
Om ABS-varningslampan och bromsvarningslampan lyser samtidigt:
ABS-funktionen och bromskraftsfördelningen kanske inte fungerar, så en häftig inbromsning kan göra
fordonet instabilt.
Undvik hårda inbromsningar och körning med hög hastighet.
Stanna först fordonet på en säker plats och vi rekommenderar att du låter kontrollera fordonet.
65) 66)
106
LÄR KÄNNA DIN INSTRUMENTPANEL

VARNING
119)I följande situationer kan
bromsprestandan äventyras eller fordonet
bli instabilt om du bromsar plötsligt;
följaktligen ska du undvika att köra med
hög hastighet eller bromsa plötsligt.
Dessutom ska du omedelbart parkera
fordonet på en säker plats och vi
rekommenderar att du låter kontrollera
fordonet. 1 - Bromsvarningslampan lyser
inte när parkeringsbromsen ansätts eller
stängs inte av när parkeringsbromsen
frigörs. 2 - Bromsvarningslampan och
ABS-varningslampan tänds samtidigt. För
detaljer, se "ABS-varningslampa". 3 -
Bromsvarningslampan förblir tänd under
körningen.
120)Fordonet ska stoppas på följande sätt
när bromsprestandan har försämrats. 1 –
Tryck ned bromspedalen hårdare än
vanligt. Även om bromspedalen går ner till
slutet av dess möjliga slag, håll den
nedtryckt hårt.2-Ombromsarna inte
fungerar, använd motorbromsen för att
minska din hastighet och dra försiktigt åt
parkeringsbromsen. Tryck på
bromspedalen för att manövrera
bromsljuset för att varna fordon bakom dig.
OBSERVERA!
51)Denna varningslampablinkar efter
start eller under långvarig igångsättning för
att indikera ett fel i glödstiftets
värmesystem. Om motorn startar, kan
fordonet användas som vanligt, men en
Fiat-återförsäljare måste kontaktas så snart
som möjligt.
52)Om indikatorlampan för
dieselförvärmningen tänds när motorn
startas, kan motorvarvtalet inte stiga över
tomgångsvarvtalet på grund av bränslets
frysning. I det här fallet, håll motorn på
tomgång i ca 10 minuter, stäng sedan av
tändningen på OFF eller sätta driftläget på
OFF. Sätt sedan på den igen på ON för att
bekräfta att indikatorlampan för
dieselförvärmning är släckt.
53)När denna indikeringslampa blinkar, är
den elektroniska stabilitetskontrollfunktionen
eller den aktiva antispinnsystemfunktionen
igång, vilket innebär att vägen är hal eller att
ditt fordons hjul börjar slira. Om detta
inträffar, kör långsammare med mindre
tryck på gaspedalen.54)Om ett onormalt tillstånd inträffar i
systemet under körningen, tänds
indikeringslampan
. I dessa fall, följ
dessa förfaranden:1-Omtemperaturen i
bromssystemet fortsätter att öka på grund
av kontinuerlig bromskontroll på hal
vägbana, den
kontrollampan blinkar och
drift av den aktiva antispinnfunktion
kommer att skjutas upp för att skydda
bromsen system. (Motorstyrningen för den
aktiva framdrivningens styrfunktion och den
normala bromsfunktionen påverkas inte.)
Parkera först fordonet på en säker plats.
När temperaturen i bromssystemet har
sjunkit, slocknar indikeringslampan
och
den elektroniska stabilitetskontrollfunktionen
medan den aktiva
antispinnsystemfunktionen sätts på igen. 2
-Om
kontrollampan inte slocknar även
då ovanstående procedur följs, kan det
finnas ett problem i systemet. Stanna
motorn och starta den igen och kontrollera
om
kontrollampan slocknar. Om
kontrollampan slocknar, finns det inget fel. 3
– Om kontrollampan
tänds även då ditt
fordon körs en kort sträcka efter motorns
omstart, rekommenderar vi att du låter
kontrollera ditt fordon så snart som möjligt.
55)Långvarig körning med denna lampa
kan orsaka ytterligare skador på
avgasreningssystemet. Det kan också
påverka bränsleekonomin och körbarheten.
56)Om lampan inte tänds när
tändningsbrytaren vrids till "ON"-läget eller
driftläget är ON, rekommendera vi att du
låter kontrollera systemet.
107

57)Om lampan lyser när motorn är igång,
undvik att köra med hög hastighet och låt
inspektera systemet av en Fiat-
återförsäljare så snart som möjligt.
Gaspedalens och bromspedalens reaktion
kan påverkas negativt i dessa förhållanden.
58)Om den lyser när motorn är igång, finns
det ett problem i laddningssystemet.
Parkera omedelbart fordonet på en säker
plats och vi rekommenderar att du låter
kontrollera fordonet.
59)Om denna lampa tänds när
motoroljenivån inte är låg, ska du låta
inspektera den.
60)Denna varningslampa anger inte
oljemängden i vevhuset. Detta måste
bestämmas genom att kontrollera oljenivån
på mätstickan, när motorn är avstängd.
61)Om du fortsätter att köra med låg
motoroljenivå eller med denna
varningslampa tänd, kan motorn låsa sig.
62)Innan du flyttar ditt fordon, kontrollera
att varningslampan är AV.
63)Om något av följande inträffar, kan det
finnas ett problem med SRS-airbagarna
och/eller bältesförsträckarna, och de
kanske inte fungerar på rätt sätt vid en
kollision eller kan plötsligt aktiveras utan en
kollision: 1 – När tändningsbrytaren vrids till
ON-läget eller driftläget är ON, tänds inte
SRS-varningslampan eller förblir på och
slocknar inte. 2 – SRS-varningslampan
tänds under körningen.
64)SRS-airbagarna och
bältesförsträckarna är utformade för att
bidra till att minska risken för allvarliga
skador eller dödsfall i vissa kollisioner. Om
något av ovanstående villkor inträffar, låt
omedelbart kontrollera bilen av en
Fiat-återförsäljare.65)Något av följande indikerar att ABS inte
fungerar och att endast standard
bromssystemet fungerar. (Standard
bromssystemet fungerar normalt.) Om
detta händer, ta bilen till en
Fiat-återförsäljare.
66)När tändningsbrytaren vrids till
"ON"-läget eller driftläget är ON, tänds inte
varningslampan eller förblir på och slocknar
inte. Varningslampan tänds under
körningen.
108
LÄR KÄNNA DIN INSTRUMENTPANEL

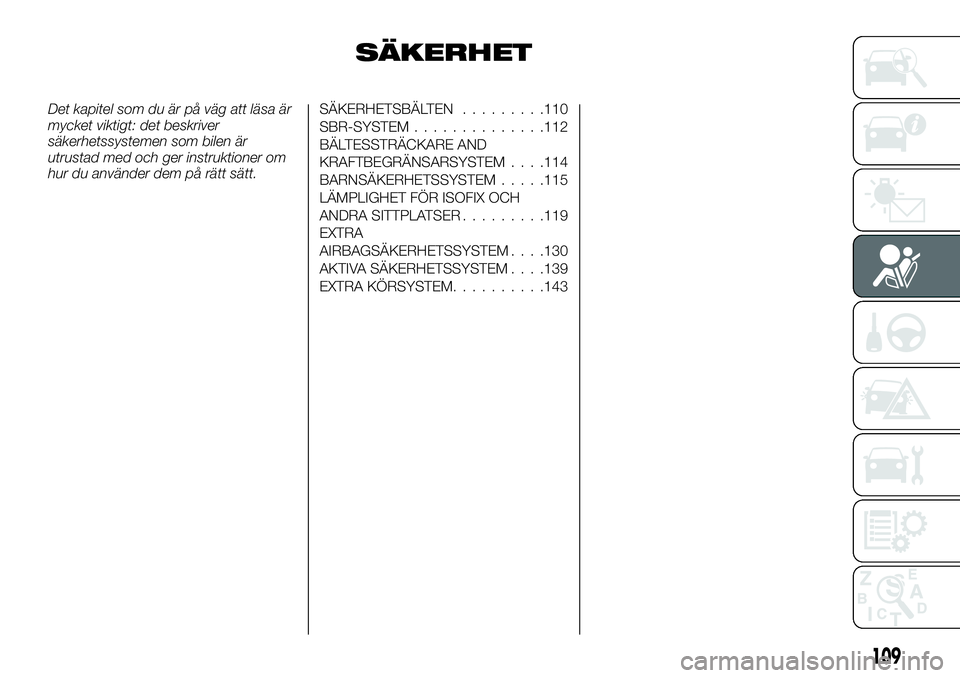

SÄKERHET
Det kapitel som du är på väg att läsa är
mycket viktigt: det beskriver
säkerhetssystemen som bilen är
utrustad med och ger instruktioner om
hur du använder dem på rätt sätt.SÄKERHETSBÄLTEN.........110
SBR-SYSTEM..............112
BÄLTESSTRÄCKARE AND
KRAFTBEGRÄNSARSYSTEM. . . .114
BARNSÄKERHETSSYSTEM.....115
LÄMPLIGHET FÖR ISOFIX OCH
ANDRA SITTPLATSER.........119
EXTRA
AIRBAGSÄKERHETSSYSTEM. . . .130
AKTIVA SÄKERHETSSYSTEM. . . .139
EXTRA KÖRSYSTEM..........143
109

SÄKERHETSBÄLTEN
För att skydda dig och dina
passagerare i händelse av en olycka, är
det ytterst viktigt att säkerhetsbältena
hålls korrekt fastspända under körning.
De främre säkerhetsbältena har vardera
ett förspännarsystem (enkel hytt och
klubbhytt). De främre säkerhetsbältena
och de bakre yttre säkerhetsbältena har
vardera ett förspännarsystemet
(dubbelhytt). Dessa band används på
samma sätt som ett konventionellt
säkerhetsbälte.
Se "Säkerhetsbältets
förspänningssystemet och
kraftbegränsningssystem".
121) 122) 123) 124) 125) 126) 127) 128) 129) 130)
3-punktsbälte (med
nödlåsmekanism)
Denna typ av band kräver ingen
längdjustering. När de är slitna, justerar
bältet sig självt enligt personens
rörelser, men i händelse av en plötslig
eller kraftig kollision, låser sig bandet
automatiskt för att hålla kvar personens
kropp.
Notering Du kan kontrollera om bältet
låst sig genom att dra det framåt
snabbt.
För vissa marknader (till exempel
Sverige) /där så förutses, är fordonen
försedda med rullbälten med dubbla
låsfunktioner i framsätet samt i
baksätet. Det är inte tillåtet attmanipulera med säkerhetsbälten eller
deras montering på något sätt. Vi
rekommenderar att du låter inspektera
systemet av en Fiat-återförsäljare
snarast möjligt.
Spänna fast
1. Dra bältet långsamt medan du håller i
låstungan.
Notering När säkerhetsbältena inte kan
dras ut i låst tillstånd, dra banden en
gång kraftfullt och för sedan tillbaka
dem. Dra därefter långsamt ut bältena
igen.
2. Sätt i låstungan i spännet tills du hör
ett klickande ljud.
3. Dra bältet något för att justera
slapphet om du så önskar.
131)
67)
Lossa
Håll i låsplattan och tryck på knappen
på spännet.
Notering När bandet dras tillbaka
automatiskt håll i låstungan samtidigt
då den dras tillbaka så att bandet dras
in långsamt. Annars kan det skada
fordonet.
Om säkerhetsbältet (A) eller ringen (B)
blir smutsig, kan inte bältet dras tillbaka
smidigt. Om säkerhetsbältet eller ringen
är smutsig, rengör dem med mild tvål
eller rengöringslösning.
197AA0008466
198AA0008293
110
SÄKERHET
