OBSERVERA!
21)Aktivera inte regngivaren när du tvättar
bilen i en automatisk biltvätt.
LUFT-
KONDITIONERINGS-
SYSTEM
Fläktar
1 - Mittre fläktar
2 - Sidofläktar
Notering Placera inte drycker ovanpå
instrumentpanelen. Om de stänker på
luftkonditioneringsfläktarna, kan de
skada systemet.
Justeringar av luftflödet och
riktningen
Mittre fläktar
Flytta manöverratten (1) för att justera
luftflödesriktningen.
För att stänga ventilen, flytta ratten (1)
så långt som möjligt mot insidan.A — Stäng
B — Öppen
Sidofläktar
Flytta manöverratten (1) för att justera
luftflödesriktningen.
För att stänga ventilen, flytta ratten (1)
så långt som möjligt mot utsidan.
A — Stäng
B — Öppen
101AHA106492
102AHA101468
103AHA101471
55

Notering På bilar med
luftkonditionering, kan den kalla luften
från fläktarna visas som en dimma.
Detta beror på att fuktig luft plötsligt
kyls av luftkonditioneringen. Den
raderas efter en stund.
Notering Var noga med att inte spilla
drycker, etc., i fläktarna. Om du gör det
kan göra att luftkonditioneringen inte
fungerar normalt.
Val av modell
De nedanstående illustrationer visar de
olika mängder luft som kommer från
fläktarna.
56
LÄR KÄNNA DITT FORDON

Lägesvalet och luft som flödar från fläktarna
Om du vill ändra position och mängd för luften som strömmar ut från fläktarna, vrid lägesväljaren (se "Lägesval"). På bilar med
luftkonditionering och automatisk klimatkontroll, trycker du på MODE- eller avfrostarbrytaren (se "Lägesbrytare" och
"Defrosterbrytare").
Dessa symboler används på de följande bilderna för att visa mängden luft som kommer från fläktarna.
– Liten mängd luft från fläktarna
– Medelhög mängd luft från fläktarna
– Hög mängd luft från fläktarna
AnsiktslägeFot-/ansiktslägeFotläge
57

Fot-/defrosterlägeDefrosterläge
58
LÄR KÄNNA DITT FORDON

Värmare/manuell
luftkonditionering
(I förekommande fall)
Värmaren/luftkonditioneringen kan
endast användas när motorn är igång.
2)
22)
Kontrollpanel
1. Väljare för lägesval 2. Bakrutans
defrosterbrytare 3. Fläktens
hastighetskontroll
4. Luftkonditioneringsbrytare
5. Temperaturkontroll 6. Luftväljarspak
Fläktens hastighetskontroll
Välj fläkthastighet genom att vrida på
fläkthastighetsväljaren medurs eller
moturs.
Vindhastigheten kommer att öka
successivt när ratten vrids åt höger.Temperaturkontroll
Vrid temperaturreglaget medurs för att
göra luften varmare. Vrid den moturs för
att göra luften svalare.
Notering Medan motorns
kylvätsketemperatur är låg, kommer
temperaturen i luften från värmaren att
vara sval/kall tills motorn värms upp,
även om du har valt varm luft med
manöverratten.Väljare för lägesval
Om du vill ändra position för luften som
strömmar ut från fläktarna, vrid
lägesväljaren (se "Lägesval").
24)
Notering Med lägesväljarratten mellan
positionernaoch, strömmar luft
främst till den övre delen av kupén. Med
lägesväljarratten mellan positionerna
ochströmmar luft främst till
benområdet.
Notering Med lägesväljarratten mellan
positionerna
och, strömmar luft
främst till benområdet. Med
lägesväljarratten mellan positionerna
och, strömmar luft främst till
vindrutan och dörrens rutor.
Luftväljarspak
För att ändra valet av luft, använd
väljarspaken.
Utomhusluft förs in i
109AHA106694
110AHA101497
111AHA106708
112AHA104342
59
passagerarutrymmet.

Recirkulationsluft cirkulerar i
kupén.
25)
Notering Normalt använd positionen(utsidan) för att hålla vindrutan och
sidorutorna rena och snabbt ta bort
imma eller frost från vindrutan. Om en
hög kyleffekt önskas, eller om
utomhusluften är dammig eller på annat
sätt förorenad, använd läget
(återcirkulation). Växla till(utsidan) läge med jämna
mellanrum för att öka ventilationen så
att rutorna inte blir immiga.
Luftkonditioneringsbrytare
Tryck på brytaren för att slå av
luftkonditioneringen, så tänds
indikeringslampan (A).Tryck på knappen igen för att stänga av
den.
Använda
luftkonditioneringssystemet
Välj kontroller och spakar som visas på
bilden enligt dina syften.
Värme
Notering För maximal värme, ställ in
fläkthastigheten på den 3:e hastigheten.Kylning (manuell luftkonditionering)
26)
Kombination av ouppvärmd luft och
uppvärmd luft
113AHA106711
114AHA106724
115AH3100519
116AH3100522
117AH3100535
60
LÄR KÄNNA DITT FORDON

Avfrostning av vindrutan och
dörrfönstret
67)
För en normalsnabb avfrostning
För en snabb avfrostningNotering För en effektiv avimning, rikta
in luftflödet från sidofläktarna mot
dörrarnas fönster.
Ställ inte in styrtemperaturvredet på
max. sval position. Kall luft blåser mot
fönsterrutorna och förhindrar
avfrostningen.
Införande av utomhusluft
118AH3100548GE
119AH3100551GE
120AH3100564
61

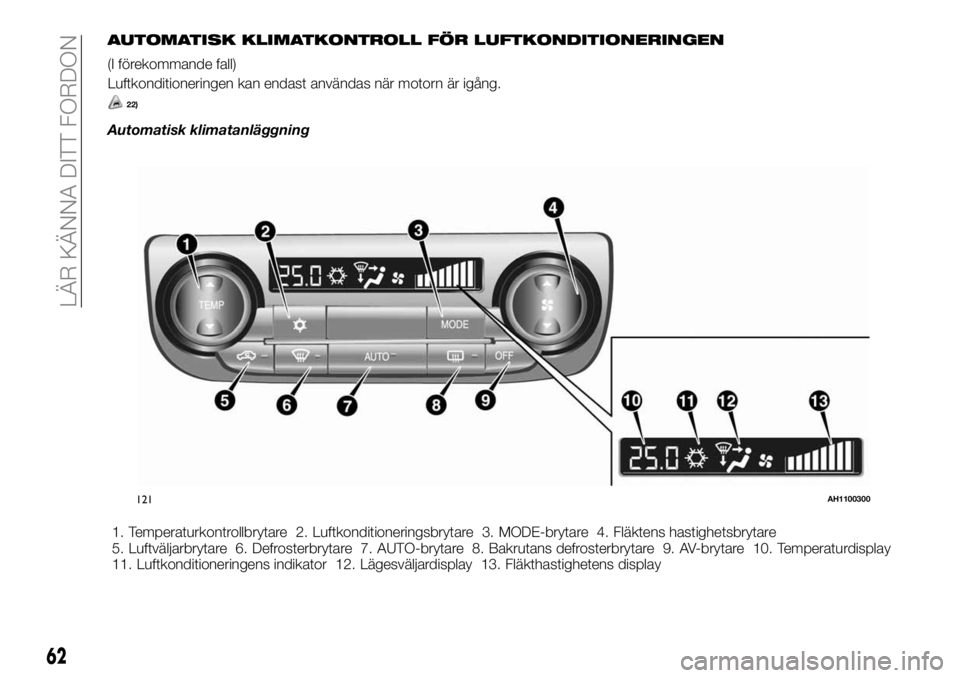

AUTOMATISK KLIMATKONTROLL FÖR LUFTKONDITIONERINGEN
(I förekommande fall)
Luftkonditioneringen kan endast användas när motorn är igång.
22)
Automatisk klimatanläggning
1. Temperaturkontrollbrytare 2. Luftkonditioneringsbrytare 3. MODE-brytare 4. Fläktens hastighetsbrytare
5. Luftväljarbrytare 6. Defrosterbrytare 7. AUTO-brytare 8. Bakrutans defrosterbrytare 9. AV-brytare 10. Temperaturdisplay
11. Luftkonditioneringens indikator 12. Lägesväljardisplay 13. Fläkthastighetens display
121AH1100300
62
