23)När du använder luftkonditioneringen,
kan tomgångshastigheten öka något då
luftkonditioneringskompressorn sätts
på/stängs av automatiskt. När ett fordon
med automatväxellåda är stationär, ska du
helt trycka ner bromspedalen för att
förhindra fordonet från att krypköra iväg.
24)När du använder lägesväljarratten
mellan positionerna
och, förhindras
imbildning genom att föra luftspaken för att
välja utomhusluft (se "Luftväljarspak").
25)Användning av
(recirkulation)
under längre tid kan göra så att rutorna
immar igen.
26)Om utomhusluften är dammig eller
förorenad på annat sätt, eller om en hög
kyleffekt önskas, ställ luftinställningsreglaget
på
(recirkulation) och vrid
temperaturkontrollratten helt till höger. Växla
till
(utsidan) läge med jämna
mellanrum för att öka ventilationen så att
rutorna inte blir immiga.
OBSERVERA!
2)Systemet använder en kylvätska som är
kompatibel med de lagar som gäller i
länderna där fordonet säljs, R134a (anges
på en särskild skylt i motorrummet).
Användningen av andra kylvätskor påverkar
systemets effektivitet och tillstånd. Även
kompressorns kylvätskor måste vara
kompatibla med indikerad kylvätska.
FÖNSTER
MANUELL FÖNSTERHISS
(I förekommande fall)
Vänster sida:
A — Öppen
B — Stäng
Höger sida:
A — Stäng
B — Öppen
ELEKTRISK
FÖNSTERHISS
(I förekommande fall)
69) 70) 71) 72) 73)
De elektriska fönsterhissar kan endast
manövreras med tändlåset eller
driftläget på ON.Fönsterhissens strömbrytaren
Varje dörrs ruta öppnas eller stängs
medan motsvarande brytare används.
A — Vänsterstyrda fordon
B — Högerstyrda fordon
1. Förardörrens ruta 2. Främre
passagerardörrens ruta 3. Bakre
vänstra dörrens ruta (dubbelhytt)
4. Bakre högra dörrens ruta
(dubbelhytt) 5. Låsbrytare
Förarens brytare
Förarens brytare kan användas för att
manövrera alla dörrens rutor. En ruta
kan öppnas eller stängas genom att
manövrera motsvarande brytare.
Tryck brytaren nedåt för att öppna rutan
och dra upp strömbrytaren för att
stänga den.
Om omkopplaren för förardörrens ruta
är helt nedtryckt/uppdragen,
öppnas/stängs dörrens ruta helt
automatiskt. Om du vill stoppa
139AHA105495140AHA105509
71

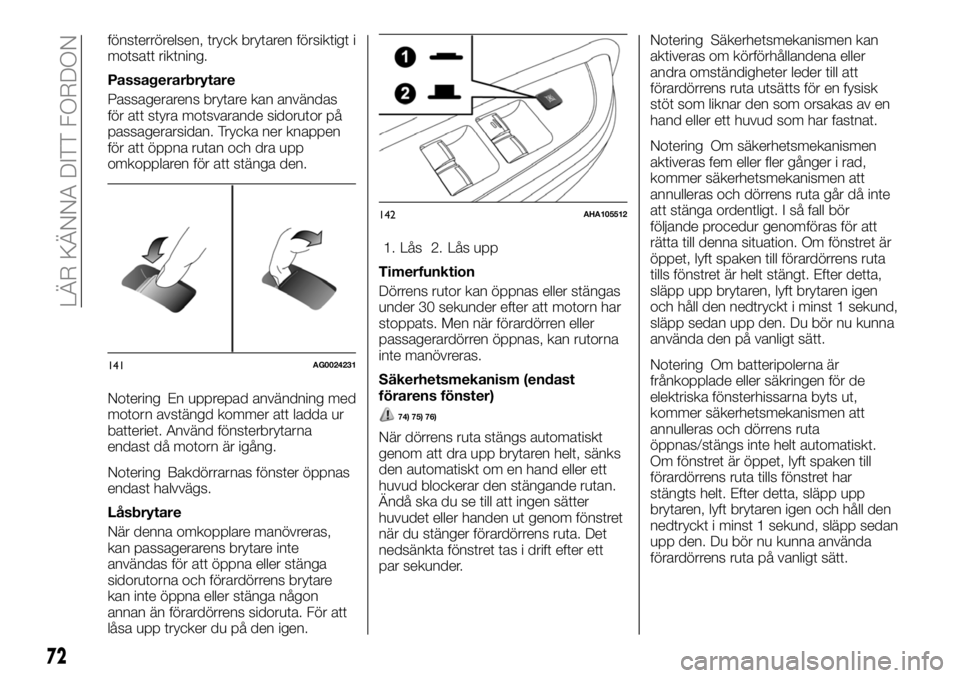

fönsterrörelsen, tryck brytaren försiktigt i
motsatt riktning.
Passagerarbrytare
Passagerarens brytare kan användas
för att styra motsvarande sidorutor på
passagerarsidan. Trycka ner knappen
för att öppna rutan och dra upp
omkopplaren för att stänga den.
Notering En upprepad användning med
motorn avstängd kommer att ladda ur
batteriet. Använd fönsterbrytarna
endast då motorn är igång.
Notering Bakdörrarnas fönster öppnas
endast halvvägs.
Låsbrytare
När denna omkopplare manövreras,
kan passagerarens brytare inte
användas för att öppna eller stänga
sidorutorna och förardörrens brytare
kan inte öppna eller stänga någon
annan än förardörrens sidoruta. För att
låsa upp trycker du på den igen.1. Lås 2. Lås upp
Timerfunktion
Dörrens rutor kan öppnas eller stängas
under 30 sekunder efter att motorn har
stoppats. Men när förardörren eller
passagerardörren öppnas, kan rutorna
inte manövreras.
Säkerhetsmekanism (endast
förarens fönster)
74) 75) 76)
När dörrens ruta stängs automatiskt
genom att dra upp brytaren helt, sänks
den automatiskt om en hand eller ett
huvud blockerar den stängande rutan.
Ändå ska du se till att ingen sätter
huvudet eller handen ut genom fönstret
när du stänger förardörrens ruta. Det
nedsänkta fönstret tas i drift efter ett
par sekunder.Notering Säkerhetsmekanismen kan
aktiveras om körförhållandena eller
andra omständigheter leder till att
förardörrens ruta utsätts för en fysisk
stöt som liknar den som orsakas av en
hand eller ett huvud som har fastnat.
Notering Om säkerhetsmekanismen
aktiveras fem eller fler gånger i rad,
kommer säkerhetsmekanismen att
annulleras och dörrens ruta går då inte
att stänga ordentligt. I så fall bör
följande procedur genomföras för att
rätta till denna situation. Om fönstret är
öppet, lyft spaken till förardörrens ruta
tills fönstret är helt stängt. Efter detta,
släpp upp brytaren, lyft brytaren igen
och håll den nedtryckt i minst 1 sekund,
släpp sedan upp den. Du bör nu kunna
använda den på vanligt sätt.
Notering Om batteripolerna är
frånkopplade eller säkringen för de
elektriska fönsterhissarna byts ut,
kommer säkerhetsmekanismen att
annulleras och dörrens ruta
öppnas/stängs inte helt automatiskt.
Om fönstret är öppet, lyft spaken till
förardörrens ruta tills fönstret har
stängts helt. Efter detta, släpp upp
brytaren, lyft brytaren igen och håll den
nedtryckt i minst 1 sekund, släpp sedan
upp den. Du bör nu kunna använda
förardörrens ruta på vanligt sätt.
141AG0024231
142AHA105512
72
LÄR KÄNNA DITT FORDON

VARNING

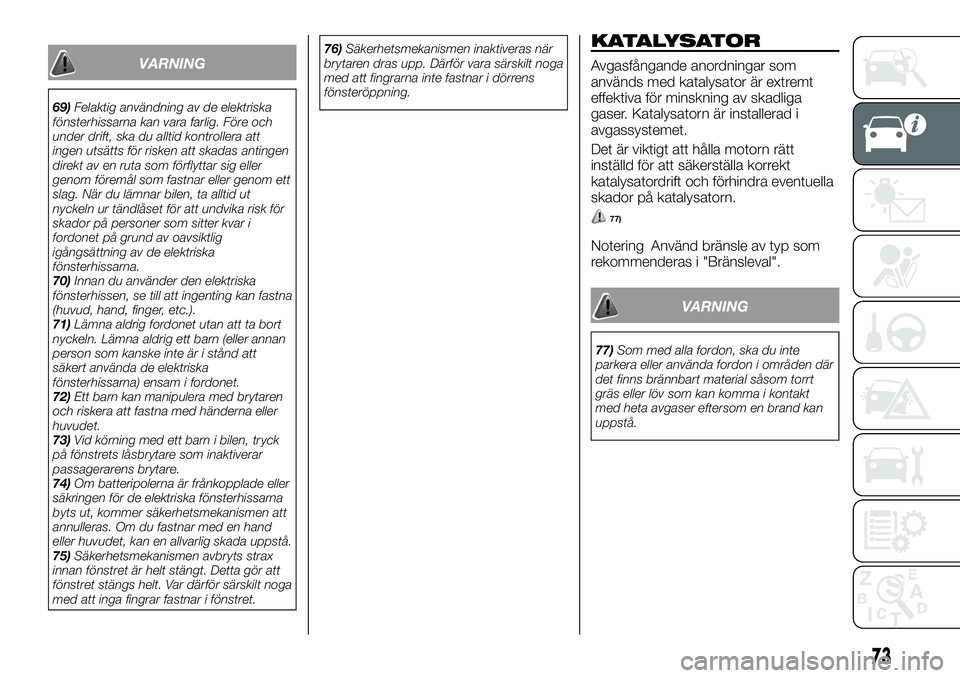

69)Felaktig användning av de elektriska
fönsterhissarna kan vara farlig. Före och
under drift, ska du alltid kontrollera att
ingen utsätts för risken att skadas antingen
direkt av en ruta som förflyttar sig eller
genom föremål som fastnar eller genom ett
slag. När du lämnar bilen, ta alltid ut
nyckeln ur tändlåset för att undvika risk för
skador på personer som sitter kvar i
fordonet på grund av oavsiktlig
igångsättning av de elektriska
fönsterhissarna.
70)Innan du använder den elektriska
fönsterhissen, se till att ingenting kan fastna
(huvud, hand, finger, etc.).
71)Lämna aldrig fordonet utan att ta bort
nyckeln. Lämna aldrig ett barn (eller annan
person som kanske inte är i stånd att
säkert använda de elektriska
fönsterhissarna) ensam i fordonet.
72)Ett barn kan manipulera med brytaren
och riskera att fastna med händerna eller
huvudet.
73)Vid körning med ett barn i bilen, tryck
på fönstrets låsbrytare som inaktiverar
passagerarens brytare.
74)Om batteripolerna är frånkopplade eller
säkringen för de elektriska fönsterhissarna
byts ut, kommer säkerhetsmekanismen att
annulleras. Om du fastnar med en hand
eller huvudet, kan en allvarlig skada uppstå.
75)Säkerhetsmekanismen avbryts strax
innan fönstret är helt stängt. Detta gör att
fönstret stängs helt. Var därför särskilt noga
med att inga fingrar fastnar i fönstret.76)Säkerhetsmekanismen inaktiveras när
brytaren dras upp. Därför vara särskilt noga
med att fingrarna inte fastnar i dörrens
fönsteröppning.
KATALYSATOR
Avgasfångande anordningar som
används med katalysator är extremt
effektiva för minskning av skadliga
gaser. Katalysatorn är installerad i
avgassystemet.
Det är viktigt att hålla motorn rätt
inställd för att säkerställa korrekt
katalysatordrift och förhindra eventuella
skador på katalysatorn.
77)
Notering Använd bränsle av typ som
rekommenderas i "Bränsleval".
VARNING
77)Som med alla fordon, ska du inte
parkera eller använda fordon i områden där
det finns brännbart material såsom torrt
gräs eller löv som kan komma i kontakt
med heta avgaser eftersom en brand kan
uppstå.
73

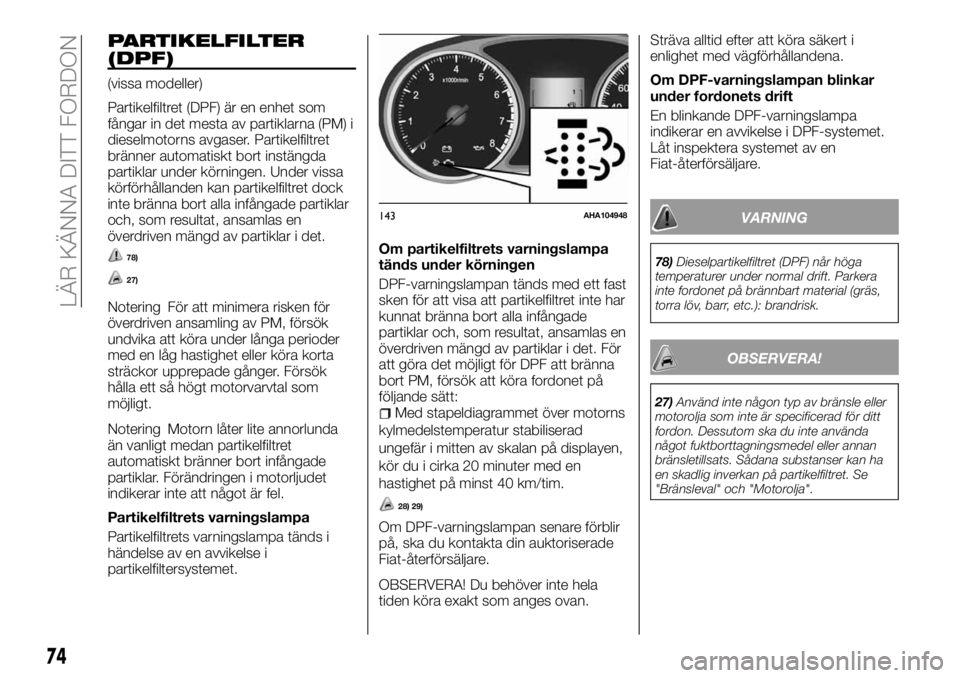

PARTIKELFILTER
(DPF)
(vissa modeller)
Partikelfiltret (DPF) är en enhet som
fångar in det mesta av partiklarna (PM) i
dieselmotorns avgaser. Partikelfiltret
bränner automatiskt bort instängda
partiklar under körningen. Under vissa
körförhållanden kan partikelfiltret dock
inte bränna bort alla infångade partiklar
och, som resultat, ansamlas en
överdriven mängd av partiklar i det.
78)
27)
Notering För att minimera risken för
överdriven ansamling av PM, försök
undvika att köra under långa perioder
med en låg hastighet eller köra korta
sträckor upprepade gånger. Försök
hålla ett så högt motorvarvtal som
möjligt.
Notering Motorn låter lite annorlunda
än vanligt medan partikelfiltret
automatiskt bränner bort infångade
partiklar. Förändringen i motorljudet
indikerar inte att något är fel.
Partikelfiltrets varningslampa
Partikelfiltrets varningslampa tänds i
händelse av en avvikelse i
partikelfiltersystemet.Om partikelfiltrets varningslampa
tänds under körningen
DPF-varningslampan tänds med ett fast
sken för att visa att partikelfiltret inte har
kunnat bränna bort alla infångade
partiklar och, som resultat, ansamlas en
överdriven mängd av partiklar i det. För
att göra det möjligt för DPF att bränna
bort PM, försök att köra fordonet på
följande sätt:
Med stapeldiagrammet över motorns
kylmedelstemperatur stabiliserad
ungefär i mitten av skalan på displayen,
kör du i cirka 20 minuter med en
hastighet på minst 40 km/tim.
28) 29)
Om DPF-varningslampan senare förblir
på, ska du kontakta din auktoriserade
Fiat-återförsäljare.
OBSERVERA! Du behöver inte hela
tiden köra exakt som anges ovan.Sträva alltid efter att köra säkert i
enlighet med vägförhållandena.
Om DPF-varningslampan blinkar
under fordonets drift
En blinkande DPF-varningslampa
indikerar en avvikelse i DPF-systemet.
Låt inspektera systemet av en
Fiat-återförsäljare.
VARNING
78)Dieselpartikelfiltret (DPF) når höga
temperaturer under normal drift. Parkera
inte fordonet på brännbart material (gräs,
torra löv, barr, etc.): brandrisk.
OBSERVERA!
27)Använd inte någon typ av bränsle eller
motorolja som inte är specificerad för ditt
fordon. Dessutom ska du inte använda
något fuktborttagningsmedel eller annan
bränsletillsats. Sådana substanser kan ha
en skadlig inverkan på partikelfiltret. Se
"Bränsleval" och "Motorolja".
143AHA104948
74
LÄR KÄNNA DITT FORDON

28)Fordonshastighet skall alltid anpassas
till trafiken och väderförhållandena och
föraren måste alltid följa trafikreglerna.
Motorn kan stoppas även om
DPF-symbolen lyser: däremot kan
upprepade avbrott i
regenereringsprocessen orsaka för tidig
försämring av motoroljan. Av denna
anledning är det alltid klokt att vänta tills
symbolen slocknar innan du stänger av
motorn enligt instruktionerna ovan. Slutför
inte partikelfiltrets regenereringsprocess när
fordonet står stilla.
29)Om du fortsätter att köra med
DPF-varningslampan som blinkar kan det
leda till problem med motorn och skador på
partikelfiltret.MOTORRUM
För att öppna
1. Dra frigöringsspaken mot dig för att
låsa upp motorhuven.
2. Lyft motorhuven medan du trycker
på säkerhetslåset.Notering Bara öppna motorhuven när
torkarna är i parkerat läge.
Underlåtenhet att göra detta kan orsaka
skador på motorhuven, torkararmar
eller vindrutan.
3. Stöd motorhuven genom att sätta in
stödstången i spåret.
30) 31)
Stänga
1. Frigör stödstången och fäst den i
hållaren.
2. Sänk långsamt motorhuven till en
position ca. 20 cm ovanför stängt läge,
låt den sedan sjunka.
3. Se till att motorhuven är ordentligt
låst genom att försiktigt lyfta
motorhuven på mitten.
144AHA102609
145AHA102452
146AHA102465
75

79) 80) 81) 82)
Notering Om detta inte stänger
motorhuven, lossa den från en något
högre position.
Notering Tryck inte ner motorhuven
hårt, annars kan den skadas.
VARNING
79)Var försiktig så att händer och fingrar
inte fastnar när du stänger motorhuven.
80)Utför dessa åtgärder endast när bilen
står stilla.
81)Använd båda händerna för att lyfta
motorhuven. Före lyft, kontrollera
torkararmarna inte är upplyfta från
vindrutan, att fordonet är stillastående och
att parkeringsbromsen är ilagd.82)Av säkerhetsskäl måste motorhuven
alltid vara helt stängd när bilen kör. Se till
att motorhuven är helt stängd och att låset
är aktiverat. Om du upptäcker att
motorhuven inte är perfekt stängd under
körningen, stanna omedelbart och stänga
motorhuven på rätt sätt.
OBSERVERA!
30)Notera att stödstången kan frikoppla
motorhuven om den öppna motorhuven
lyfts av en stark vind.
31)När du har satt stödstången i
öppningen, se till att stången stöder
motorhuven säkert från att falla ner på ditt
huvud eller kropp.
LASTOMRÅDE
LASTER
83) 84)
Försiktighetsåtgärder för laster
När du lastar bagage, vara noga med
följande.
Stuva last och bagage i
bagageutrymmet om möjligt.
Fördela lasten eller bagaget jämnt för
att inte skapa en obalans.
Placera inte last eller bagage på
instrumentpanelen. Dessutom, lasta
inte last eller bagage på
frampassagerarsätet eller baksätet. Då
förarens sikt är skymd och din last
kastas omkring inne i hytten kan en
allvarlig olycka eller personskada
uppstå om du plötsligt måste bromsa.
Lasta en lasthållare
32) 33)
Notering Vi rekommenderar ett du
använder en FCA GENUIN lasthållare
eftersom fästena som används har en
speciell form. För ytterligare information,
rekommenderar vi att du vänder dig till
en auktoriserad Fiat-återförsäljare.
Försiktighetsåtgärd vid användning
av lasthållare
34) 35)
147AHA102478
76
LÄR KÄNNA DITT FORDON

Notering För att förhindra vindbrus eller
för bränslebesparing ska lasthållaren
tas bort när den inte används.
Notering Ta bort lasthållaren innan du
tvättar bilen i en automatisk biltvätt.
SYSTEM FÖR HÖGA
LASTER,
FRAMSKJUTANDE
LASTER
Kontrollera att lasten fördelas jämnt på
lastflaket och at den bakre klaffen är
korrekt stängd så att lasten eller en del
av den inte kan falla ner på vägytan.
Några enkla förslag kan förbättra
körsäkerheten, komforten och
fordonets varaktighet:
fördela lasten jämnt över plattformen:
om den måste koncentreras i ett enda
område, välj ett område i mitten mellan
båda axlarna
kom ihåg att fordonets dynamiska
beteende påverkas av den
transporterade vikten. I synnerhet blir
stoppsträckan längre, särskilt vid en
hög hastighet.
Guppiga vägar och häftiga
inbromsningar kan orsaka en oväntad
förskjutning av lasten vilket kan ge
upphov till farliga situationer. Innan du
startar, säkra lasten ordentligt och
använd skiljeväggen och lämpliga
krokar, stålvajrar, rep eller kedjor som är
tillräckligt starka för att hålla kvar
objekten som ska säkras.
83) 84) 85) 86) 87) 88)
VARNING
83)Om fordonet är parkerat på en mycket
brant sluttning eller sidolutning, kan föremål
eller bagage som inte satts fast flyta ut om
man öppnar den bakre fliken på lastflaket
eller en sidodörr.
84)Om du vill ha med dig en reservdunk
bränsle, följ de rättsliga begränsningarna
och använd endast en burk som är
typgodkänd och ordentligt förankrad i
lastförankringsöglor. Hur som helst, genom
att göra så ökar du risken för brand i
händelse av en olycka med ditt fordon.
85)Respektera den maximalt tillåtna
fordonsbelastningen som också står på
registreringsbeviset. Användaren är
ansvarig för att arrangera varorna i
bagageutrymmet och/eller på
lastplattformen inom de maximalt tillåtna
lasterna.
86)Forsla inte onödiga föremål på det
öppna flaket. Särskilt om fordonet körs i
städer, där man ofta stannar och startar
fordonet, kan extra belastning på fordonet
ha en stor inverkan på
bränsleförbrukningen. Undvik också att
köra med onödigt bagage eller lasthållare
etc. på taket: det ökade luftmotståndet
ökar bränsleförbrukningen.
87)Lägg i en lägre växel när du kör med
tunga laster för att förbättra fordonets
prestanda och förlänga livslängden för
växellådan, begränsa växlingar och
överhettning. Denna åtgärd garanterar en
bättre avgasbromsning.88)Alla försiktighetsåtgärder måste vidtas
för att förebygga fara för andra trafikanter
om lasten skjuter fram bortom
fordonskonturen. En framskjutande del bak
och på sidan måste indikeras enligt landets
gällande lagar. Lasten får inte
kompromettera stabiliteten hos fordonet
eller täcka över lyktorna, körriktningsvisarna
eller registreringsskyltarna. Stolpar, stänger
och liknande laster som är svåra att se då
de placeras horisontellt får inte skjuta ut
bortom fordonskonturen.
OBSERVERA!
32)Använd ett takräcke som passar ditt
fordon bra. Lasta inte bagaget direkt på
taket. För installationen, se
bruksanvisningen som medföljer takräcket.
33)Se till att bagagets vikt inte överskrider
tillåten takbelastning. Om den tillåtna
takbelastningen överskrids, kan det orsaka
skada på fordonet. Takbelastningen är den
totala tillåtna belastningen på taket (vikten
på takräcket och vikten av bagaget som
placeras ovanpå det). För det specifika
värdet, se "Maximal takbelastning".
77

34)När bagaget lastas på fordonet, se till
att köra långsamt och undvik plötsliga
manövrer som häftiga inbromsningar eller
snabba rattrörelser. Dessutom ska du
placera bagaget på takräcket så att dess
vikt fördelas jämnt med de tyngsta
komponenterna längst ner. Lasta inte
föremål som är bredare än takräcket.
Ytterligare vikt på taket kan öka fordonets
tyngdpunkt och påverka fordonets
hanteringsegenskaper. Som ett resultat kan
körfel eller nödmanövrer leda till att man
förlorar kontrollen över fordonet vilket i sin
tur kan leda till en olycka.
35)Innan du kör och efter att ha kört en
kort sträcka, kontrollera alltid lasten för att
säkra att den sitter fast ordentligt vid
takräcket. Kontrollera ofta att lasten är
ordentligt säkrad under körningen.BOGSERA SLÄP
Kontakta en Fiat-återförsäljare för att
dra en släpvagn med ditt fordon,
förutsatt att du har en draganordning
för släpvagnar monterad som uppfyller
alla relevanta bestämmelser i ditt
område.
Kontrollera att dragstångens kula inte
skymmer bilens registreringsskylt när
släpvagnen eller husvagnen är
bortkopplad. Om den skymmer
registreringsskylt, ta bort dragstångens
kula. Och om dragstångens kula kan
låsas med en nyckel eller någon form
av verktyg, ta bort kopplingskulan och
använd dragstångens kopplingskula
som kan tas bort eller flyttas utan
användning av en nyckel eller någon
form av verktyg.
Reglerna om bogsering av ett släp kan
variera från land till land. Du uppmanas
att följa reglerna i alla områden.
Notering Om du ska dra en släpvagn,
ägna stor uppmärksamhet åt följande
punkter.
89)
Maximal släpvagnsvikt med broms
och maximal vikt framtill på släpet
Överskrid aldrig den högsta bogserbara
vikten med broms och den maximala
släpvagnens främre vikt som anges i
specifikationerna. (Se "Bilens vikt".
Om du bogserar en släpvagn på en
höjd över 1 000 meter över havet,minska din vikt med 10 % av den
kombinerade bruttovikten för varje
ökning med 1 000 över havet, eftersom
motoreffekten sänks på grund av ett
minskat atmosfärstryck.
Dragstångens
monteringsspecifikationer
Se följande tabell för fästpunkterna (A)
för dragstången.
148AHA114459
149AHA114462
78
LÄR KÄNNA DITT FORDON
