AVVERTENZA
75)Per il corretto funzionamento è
indispensabile che la telecamera sia
sempre pulita da fango, sporcizia, neve o
ghiaccio. Durante la pulizia della telecamera
prestare la massima attenzione a non
rigarla o danneggiarla; evitare l’uso di panni
asciutti, ruvidi o duri. La telecamera deve
essere lavata con acqua pulita,
eventualmente con l’aggiunta di shampoo
per auto. Nelle stazioni di lavaggio che
utilizzano idropulitrici a getto di vapore o ad
alta pressione, pulire rapidamente la
telecamera mantenendo l’ugello oltre i
10 cm di distanza. Non apporre inoltre
adesivi sulla telecamera.
TRAINO DI
RIMORCHI
AVVERTENZE
134) 135)
Per il traino di roulottes oppure di
rimorchi la vettura deve essere dotata di
gancio di traino omologato e di
adeguato impianto elettrico. Qualora sia
richiesta l'installazione in aftermarket,
questa deve essere eseguita da
personale specializzato.
Montare eventualmente specchi
retrovisori specifici e/o supplementari,
nel rispetto delle norme del Codice di
Circolazione Stradale vigente.
Ricordare che un rimorchio al traino
riduce la possibilità di superare le
pendenze massime, aumenta gli spazi
d'arresto ed i tempi per un sorpasso
sempre in relazione al peso
complessivo del rimorchio stesso. Nei
percorsi in discesa inserire una marcia
bassa, anziché usare costantemente il
freno. Il peso che il rimorchio esercita
sul gancio di traino della vettura, riduce
di uguale valore la capacità di carico
della vettura stessa. Per essere sicuri di
non superare il peso massimo
rimorchiabile (riportato sulla carta di
circolazione) si deve tener conto del peso del rimorchio a pieno carico,
compresi gli accessori e i bagagli
personali.
Rispettare i limiti di velocità specifici di
ogni Paese per i veicoli con traino di
rimorchio. In ogni caso la velocità
massima non deve superare i
100 km/h.
Un eventuale freno elettrico deve essere
alimentato direttamente dalla batteria
mediante un cavo con sezione non
inferiore a 2,5 mm
2. In aggiunta alle
derivazioni elettriche è ammesso
collegare all’impianto elettrico della
vettura solo il cavo per l’alimentazione
di un eventuale freno elettrico ed il cavo
per una lampada d’illuminazione interna
del rimorchio con potenza non
superiore a 15W. Per i collegamenti
utilizzare la centralina predisposta con
cavo da batteria con sezione non
inferiore a 2,5 mm
2. L’utilizzo di carichi
ausiliari diversi dalle luci esterne (ad es.
freno elettrico) deve avvenire con
motore avviato.
PREDISPOSIZIONE
GANCIO TRAINO
Il dispositivo di traino deve essere
fissato alla carrozzeria da personale
specializzato, tenuto a rispettare
eventuali informazioni supplementari
e/o integrative rilasciate dal Costruttore
del dispositivo stesso.
151
23-10-2017 5:52 Pagina 151

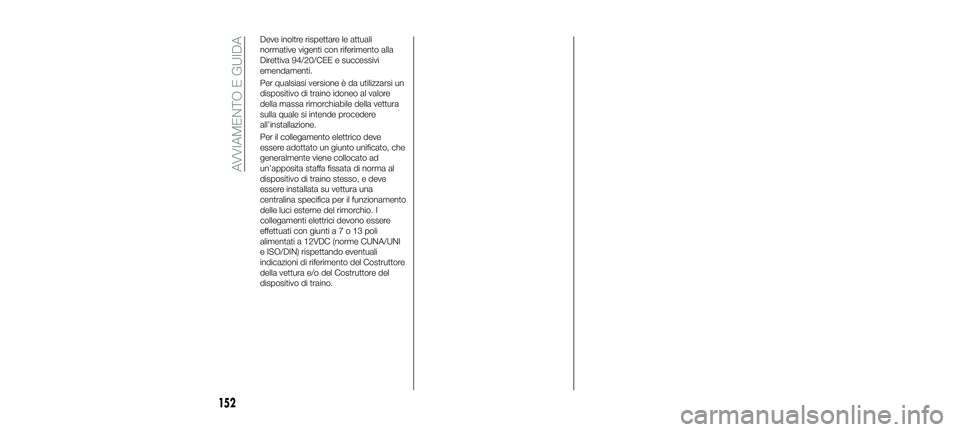

Deve inoltre rispettare le attuali
normative vigenti con riferimento alla
Direttiva 94/20/CEE e successivi
emendamenti.
Per qualsiasi versione è da utilizzarsi un
dispositivo di traino idoneo al valore
della massa rimorchiabile della vettura
sulla quale si intende procedere
all’installazione.
Per il collegamento elettrico deve
essere adottato un giunto unificato, che
generalmente viene collocato ad
un’apposita staffa fissata di norma al
dispositivo di traino stesso, e deve
essere installata su vettura una
centralina specifica per il funzionamento
delle luci esterne del rimorchio. I
collegamenti elettrici devono essere
effettuati con giuntia7o13poli
alimentati a 12VDC (norme CUNA/UNI
e ISO/DIN) rispettando eventuali
indicazioni di riferimento del Costruttore
della vettura e/o del Costruttore del
dispositivo di traino.
152
AVVIAMENTO E GUIDA
23-10-2017 5:52 Pagina 152

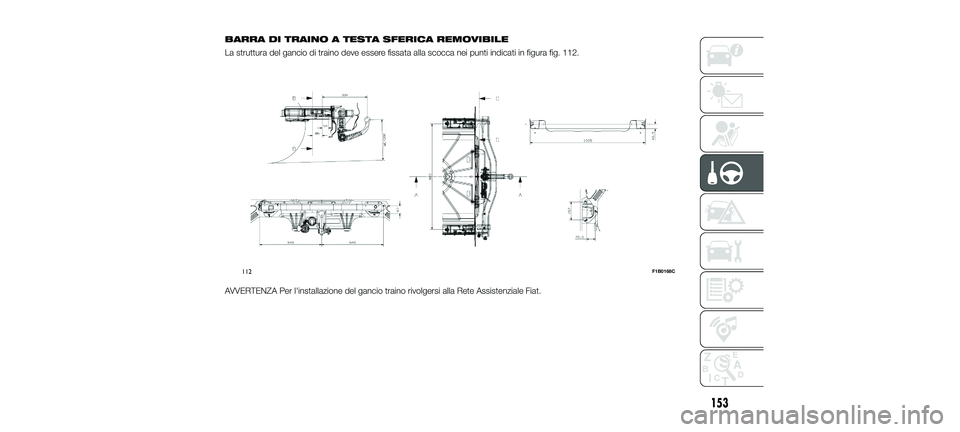

BARRA DI TRAINO A TESTA SFERICA REMOVIBILE
La struttura del gancio di traino deve essere fissata alla scocca nei punti indicati in figura fig. 112.
AVVERTENZA Per l'installazione del gancio traino rivolgersi alla Rete Assistenziale Fiat.
112F1B0168C
153
23-10-2017 5:52 Pagina 153

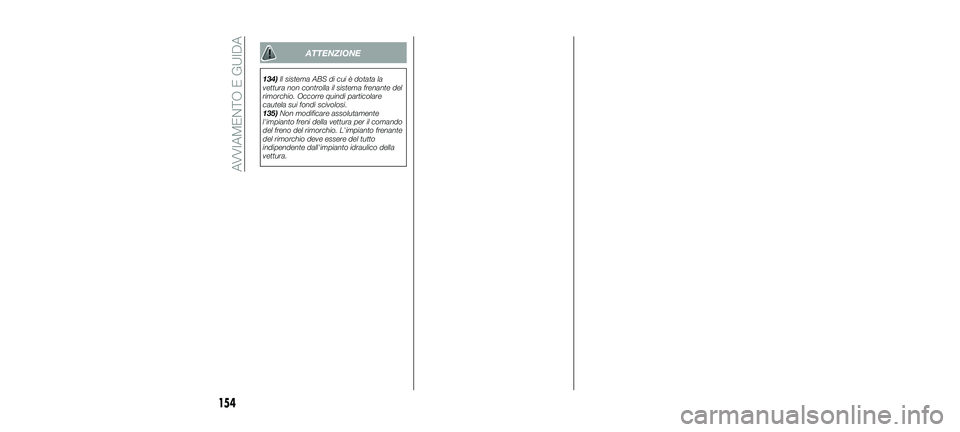

ATTENZIONE
134)Il sistema ABS di cui è dotata la
vettura non controlla il sistema frenante del
rimorchio. Occorre quindi particolare
cautela sui fondi scivolosi.
135) Non modificare assolutamente
l'impianto freni della vettura per il comando
del freno del rimorchio. L'impianto frenante
del rimorchio deve essere del tutto
indipendente dall'impianto idraulico della
vettura.
154
AVVIAMENTO E GUIDA
23-10-2017 5:52 Pagina 154

RIFORNIMENTO
DELLA VETTURA
136) 137) 138)
MOTORI A BENZINA
Utilizzare esclusivamente benzina senza
piombo con numero di ottano (R.O.N.)
non inferiore a 95 (Specifica EN228).
AVVERTENZA Non immettere mai nel
serbatoio, neppure in casi di
emergenza, anche una minima quantità
di benzina con piombo; si
danneggerebbe la marmitta catalitica,
diventando irreparabilmente inefficiente.
MOTORI DIESEL
76)
Utilizzare esclusivamente gasolio per
autotrazione (Specifica EN590).
Nel caso di utilizzo/stazionamento
prolungato della vettura in zone
montane/fredde si raccomanda di
effettuare il rifornimento con il gasolio
disponibile in loco. Inoltre, in questi
casi, si suggerisce di mantenere
all'interno del serbatoio una quantità di
combustibile superiore al 50% della
capacità utile.
MOTORI A GPL
Il bocchettone di carica del gas è
situato accanto al tappo del
bocchettone della benzina. È completo
di valvola di “non ritorno”, inserita nel
corpo stesso del bocchettone.
Per accedere al bocchettone di carica
GPL, aprire lo sportello di accesso A
fig. 113 e svitare il tappo B.
Durante l’operazione di rifornimento,
osservare le seguenti precauzioni:
spegnere il motore;
azionare il freno di stazionamento
elettrico;
posizionare il dispositivo di
avviamento su STOP;
non fumare;
consegnare l’apposito adattatore di
carica A fig. 114 al personale addetto al
rifornimento di GPL.
AVVERTENZA In funzione del Paese di
commercializzazione esistono tipi
diversi di adattatori per la pompa di
rifornimento GPL. Con la vettura viene
consegnato un adattatore di carica A
fig. 114, ubicato all’interno di
un’apposita custodia, specifico per il
rifornimento nel Paese di
commercializzazione della vettura
stessa. Nel caso ci si dovesse recare in
un altro Paese, occorre informarsi sul
tipo di adattatore da utilizzare.
113F1B0614C
114F1B0615C
155
23-10-2017 5:52 Pagina 155

AVVERTENZA Gli addetti al rifornimento
del GPL, prima di procedere con il
rifornimento, devono assicurarsi che
l’adattatore di carica sia correttamente
avvitato sul bocchettone.
AVVERTENZA Conservare con cura
l’adattatore di carica GPL in modo che
non si danneggi.
AVVERTENZA Utilizzare unicamente
GPL per autotrazione.
AVVERTENZA Utilizzare tassativamente
l'adattatore fornito con la vettura in
quanto dotato di specifico prefiltro
combustibile.
PROCEDURA DI
RIFORNIMENTO
Il "Capless Fuel" è un dispositivo posto
all'imboccatura del serbatoio
combustibile; esso si apre e si richiude
automaticamente all'inserimento/
estrazione della pistola erogatrice.
Il "Capless Fuel" è dotato di un inibitore
che impedisce il rifornimento con
combustibile non corretto.
Apertura sportello
Per effettuare il rifornimento procedere
come segue:
aprire lo sportello A fig. 115 dopo
averlo sbloccato premendo nel punto
indicato;
inserire l'erogatore nel bocchettone
e procedere al rifornimento;
a rifornimento ultimato, prima di
rimuovere l'erogatore, attendere almeno
10 secondi per consentire al
combustibile di defluire all'interno del
serbatoio;
estrarre quindi l'erogatore dal
bocchettone e successivamente
chiudere lo sportello A.
Lo sportello è provvisto di una cuffia
parapolvere B che, a sportello chiuso,
impedisce il deposito di impurità e
polvere all'estremità del bocchettone.
Rifornimento di emergenza
Procedere come segue:
aprire il bagagliaio e prelevare
l'apposito adattatore C fig. 116, ubicato
nel contenitore porta attrezzi o, in
funzione delle versioni, nel contenitore
del Fix&Go;
aprire lo sportello A fig. 115, come
descritto in precedenza;
inserire l'adattatore nel bocchettone,
come illustrato e procedere al
rifornimento;
a rifornimento ultimato, rimuovere
l'adattatore e richiudere lo sportello;
riporre infine l'adattatore nel
bagagliaio.
Combustibili -
Identificazione della
compatibilità dei veicoli
Simbolo grafico per
l'informazione dei
consumatori in accordo
alla specifica EN16942
I simboli di seguito riportati facilitano il
riconoscimento della corretta tipologia
di combustibile da impiegare sulla
propria vettura.
115F1B0164C
116F1B0165C
156
AVVIAMENTO E GUIDA
23-10-2017 5:52 Pagina 156

Prima di procedere con il rifornimento,
verificare i simboli posti all’interno dello
sportello bocchettone combustibile (ove
presente) e confrontarli con il simbolo
riportato sulla pompa di rifornimento
(ove presente).
Simboli per vetture con
alimentazione a benzina
E5: Benzina senza piombo contenente
fino al 2,7% (m/m) di ossigeno e con
etanolo massimo del 5,0% (V/V)
conforme alla specificaEN228
E10: Benzina senza piombo
contenente fino al 3,7% (m/m) di
ossigeno e con etanolo massimo del
10,0% (V/V) conforme alla specifica
EN228 Simboli per vetture con
alimentazione Diesel
B7: Gasolio contenente fino al 7% (V/V)
di FAME (Fatty Acid Methyl Esters)
conforme alla specifica
EN590
B10: Gasolio contenente fino al 10%
(V/V) di FAME (Fatty Acid Methyl Esters)
conforme alla specifica EN16734
Simboli per vetture a doppia
alimentazione benzina GPL
E5: Benzina senza piombo contenente
fino al 2,7% (m/m) di ossigeno e con
etanolo massimo del 5,0% (V/V)
conforme alla specifica EN228
E10: Benzina senza piombo
contenente fino al 3,7% (m/m) di
ossigeno e con etanolo massimo del
10,0% (V/V) conforme alla specifica
EN228
LPG: GPL per autotrazione conforme
alla specifica EN589
ATTENZIONE
136)Non apporre all'estremità del
bocchettone nessun oggetto/tappo
rispetto a quanto previsto sulla vettura.
L'utilizzo di oggetti/tappi non conformi
potrebbe causare aumenti di pressione
all'interno del serbatoio, creando condizioni
di pericolo.
137) Non avvicinarsi al bocchettone del
serbatoio con fiamme libere o sigarette
accese: pericolo d'incendio. Evitare anche
di avvicinarsi troppo al bocchettone con il
viso, per non inalare vapori nocivi.
138) Non utilizzare il telefono cellulare in
prossimità della pompa di rifornimento
combustibile: possibile rischio di incendio.
AVVERTENZA
76) Per vetture con motore a gasolio
utilizzare solo gasolio per autotrazione,
conforme alla specifica Europea EN590.
L'utilizzo di altri prodotti o miscele può
danneggiare irreparabilmente il motore con
conseguente decadimento della garanzia
per danni causati. In caso di rifornimento
accidentale con altri tipi di combustibile,
non avviare il motore e procedere allo
svuotamento del serbatoio. Se il motore ha
invece funzionato anche per un brevissimo
periodo, è indispensabile svuotare, oltre al
serbatoio, tutto il circuito di alimentazione.
157
23-10-2017 5:52 Pagina 157

IN EMERGENZA
Una gomma forata o una lampadina
spenta?
Può succedere che qualche
inconveniente turbi il nostro viaggio.
Le pagine dedicate all'emergenza
possono essere di aiuto per affrontare
autonomamente e in tranquillità le
situazioni critiche.
In situazione di emergenza Le
consigliamo di telefonare al numero
verde reperibile sul Libretto di Garanzia.
Risulta inoltre possibile rivolgersi al
numero verde universale, nazionale od
internazionale per ricercare la Rete
Assistenziale Fiat più vicina.LUCI DI EMERGENZA.........159
SOSTITUZIONE LAMPADA ......159
SOSTITUZIONE FUSIBILI .......165
SOSTITUZIONE DI UNA RUOTA. . .171
KIT FIX&GO AUTOMATIC .......176
AVVIAMENTO DI EMERGENZA . . .179
SISTEMA BLOCCO
COMBUSTIBILE .............181
CAMBIO AUTOMATICO - SBLOCCO
LEVA....................181
CAMBIO AUTOMATICO - ESTRAZIONE
CHIAVE ..................182
CAMBIO AUTOMATICO A DOPPIA
FRIZIONE - SBLOCCO LEVA .....183
CAMBIO AUTOMATICO A DOPPIA
FRIZIONE - ESTRAZIONE CHIAVE .184
TRAINO DELLA VETTURA ......185
158
IN EMERGENZA
23-10-2017 5:52 Pagina 158
