2018 FIAT 500X Libretto Uso Manutenzione (in Italian)

Il seggiolino è trattenuto dalle cinture di
sicurezza della vettura, come indicato in
fig. 77 e deve trattenere a sua volta il
bambino con le sue cinture incorporate.
Gruppo 1
A partire dai 9 fino ai 18 kg di peso i
bambini possono essere trasportati
rivolti in avanti fig. 78.Gruppo 2
I bambini dai 15 ai 25 kg di peso
possono essere trattenuti direttamente
dalle cinture della vettura fig. 79.
In questo caso i seggiolini hanno la sola
funzione di posizionare correttamente il
bambino rispetto alle cinture di
sicurezza, in modo che il tratto
diagonale della cintura di sicurezza
aderisca al torace e non al collo e che il
tratto orizzontale della cintura di
sicurezza aderisca al bacino e non
all'addome del bambino.
Gruppo 3
Per bambini dai 22 ai 36 kg di peso
esistono degli appositi dispositivi di
ritenuta che consentono il corretto
passaggio della cintura di sicurezza.
La fig. 80 riporta un esempio di corretto
posizionamento del bambino sul sedile
posteriore.Oltre 1,50 m di statura i bambini
indossano le cinture come gli adulti.
77F1B0110C
78F1B0111C
79F1B0112C
80F1B0113C
103
23-10-2017 5:51 Pagina 103

IDONEITÀ DEI SEDILI PASSEGGERO PER L’UTILIZZO DEI SEGGIOLINI UNIVERSALI
La vettura è conforme alla Direttiva Europea 2000/3/CE che regolamenta la montabilità dei seggiolini bambini sui vari posti della
vettura secondo la tabella seguente:
Posizionamento seggiolino Universale
Gruppo Fasce di peso Passeggero anteriore (*)
Passeggero
posteriore centrale Passeggeri
posteriori laterali
Air bag attivo Air bag disattivo
Gruppo 0, 0+ fino a 13 kg XU XU
Gruppo 1 9-18 kgXU XU
Gruppo 2 15-25 kgUU XU
Gruppo 3 22-36 kgUU XU
X = Posto a sedere non adatto per bambini di questa categoria di peso.
U = Idoneo per i sistemi di ritenuta della categoria "Universale" secondo il Regolamento Europeo CEE-R44 per i "Gruppi"
indicati.
(*) IMPORTANTE NON installare MAI seggiolini orientati nel verso contrario alla marcia sul sedile anteriore in presenza di airbag
attivo. Qualora si volesse installare un seggiolino nel verso contrario alla marcia sul sedile anteriore, disattivare il relativo airbag
(vedere quanto descritto nel paragrafo “Sistema di protezione supplementare (SRS) - Airbag”).
104
SICUREZZA
23-10-2017 5:51 Pagina 104

INSTALLAZIONE DI UN
SEGGIOLINO ISOFIX
87) 88) 89)
I posti posteriori esterni della vettura
sono dotati di ancoraggi ISOFIX per il
montaggio di un seggiolino in modo
rapido, semplice e sicuro. Il sistema
ISOFIX permette di montare sistemi di
ritenuta bambini ISOFIX, senza utilizzare
le cinture di sicurezza della vettura, ma
vincolando direttamente il seggiolino a
tre ancoraggi presenti sulla vettura.
È possibile effettuare la montabilità
mista di seggiolini tradizionali ed ISOFIX
su posti diversi della stessa vettura
Per installare un seggiolino ISOFIX,
agganciarlo ai due ancoraggi metallici A
fig. 81 ubicati sul retro del cuscino del
sedile posteriore, nel punto di incontro
con lo schienale, quindi fissare la
cinghia superiore (disponibile assieme al
seggiolino) all'apposito ancoraggio B
fig. 82 ubicato dietro lo schienale del
sedile, nella parte inferiore.
A titolo indicativo in fig. 83 è
rappresentato un esempio di seggiolino
ISOFIX Universale che copre il gruppo
di peso 1.
AVVERTENZA La fig. 83 è solamente
indicativa per il montaggio. Montare il
seggiolino secondo le istruzioni
obbligatoriamente allegate allo stesso.
NOTA Quando si usa un seggiolino
ISOFIX Universale, è possibile usare
solo seggiolini omologati ECE R44
"ISOFIX Universal” (R44/03 o
aggiornamenti successivi) fig. 84.
81F1B0114C
82F1B0115C83F1B0116C
84F1B0117C
105
23-10-2017 5:51 Pagina 105

IDONEITÀ DEI SEDILI PASSEGGERO PER L'UTILIZZO DEI SEGGIOLINI ISOFIX
POSIZIONI ISOFIX SU VETTURA
Categorie di peso Categoria
dimensioni DispositivoPasseggero
anteriore Passeggeri
posteriori laterali Passeggero
posteriore centrale
Gruppo 0 (fino a 10 kg) EISO/R1
XI LX
Gruppo 0+ (fino a
13 kg) E
ISO/R1
XI LX
DISO/R2XI LX
CISO/R3XIL (*) X
Gruppo 1 (da 9 fino a
18 kg) D
ISO/R2
XI LX
CISO/R3XIL (*) X
BISO/F2XIUF-IL X
B1
ISO/F2XXIUF-IL X
A
ISO/F3XIUF-IL X
X Posizione ISOFIX non adatta ai sistemi di protezione per bambini ISOFIX per questa categoria di peso e/o di dimensioni.
IL Adatto per sistemi di ritenuta bambini ISOFIX delle categorie "Specifica del veicolo", "Limitata" o "Semi-universale", omologati per questo specifico veicolo.
IL (*) È possibile montare il seggiolino ISOFIX agendo sulle regolazioni del sedile anteriore.
IUF Adatto per sistemi di ritenuta per bambini ISOFIX della categoria universale rivolti in avanti ed omologati per l'utilizzo nel gruppo di peso.
NOTA Gli altri gruppi di peso sono coperti da specifici seggiolini ISOFIX, che possono essere utilizzati solo se appositamente
sperimentati per questa vettura (vedere la lista di vetture allegata al seggiolino).
106
SICUREZZA
23-10-2017 5:51 Pagina 106

IDONEITÀ DEI SEDILI
PASSEGGERO PER
L'UTILIZZO DEI
SEGGIOLINI i-Size
I posti posteriori esterni della vettura
sono omologati per ospitare i seggiolini
i-Size di ultima generazione.
Questi seggiolini, costruiti ed omologati
secondo il regolamento i-Size (ECE
R129), assicurano maggiori condizioni
di sicurezza per il trasporto di bambini
in auto:
obbligo di trasporto del bambino
rivolto contro marcia fino a 15 mesi di
età;
aumento della protezione offerta dal
seggiolino in caso di urti laterali;
incoraggiamento all'utilizzo del
sistema ISOFIX per evitare difetti di
installazione del seggiolino;
maggiore efficacia nella scelta del
seggiolino, non più in base al peso, ma
in base all'altezza del bambino;
migliore compatibilità tra i sedili della
vettura e i seggiolini: i seggiolini i-Size
possono essere considerati come dei
"Super ISOFIX", nel senso che possono
essere installati perfettamente nei posti
omologati i-Size, ma possono essere
anche installati nelle posizioni
omologate ISOFIX (ECE R44).
NOTA I posti della vettura, omologati
i-Size sono evidenziati dal simbolo
riportato in fig. 85.
85F1B0124C
107
23-10-2017 5:51 Pagina 107

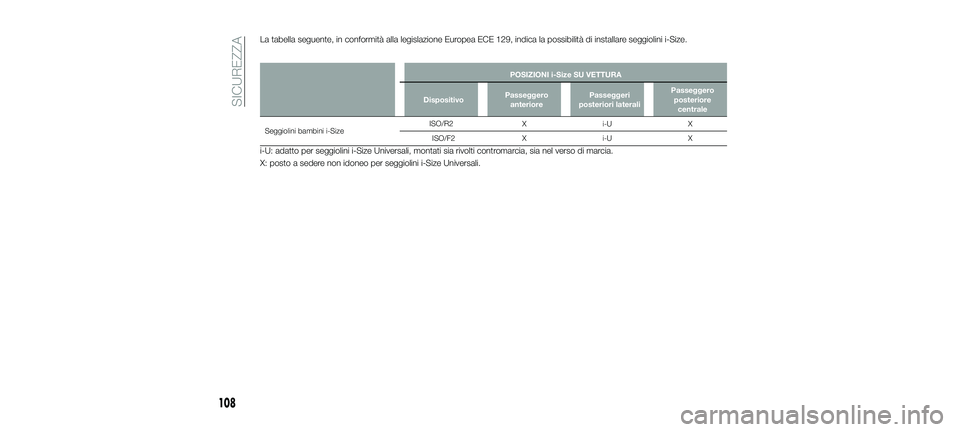

La tabella seguente, in conformità alla legislazione Europea ECE 129, indica la possibilità di installare seggiolini i-Size.
POSIZIONI i-Size SU VETTURA
Dispositivo Passeggero
anteriore Passeggeri
posteriori laterali Passeggero
posteriore centrale
Seggiolini bambini i-Size ISO/R2
Xi-U X
ISO/F2 Xi-U X
i-U: adatto per seggiolini i-Size Universali, montati sia rivolti contromarcia, sia nel verso di marcia.
X: posto a sedere non idoneo per seggiolini i-Size Universali.
108
SICUREZZA
23-10-2017 5:51 Pagina 108

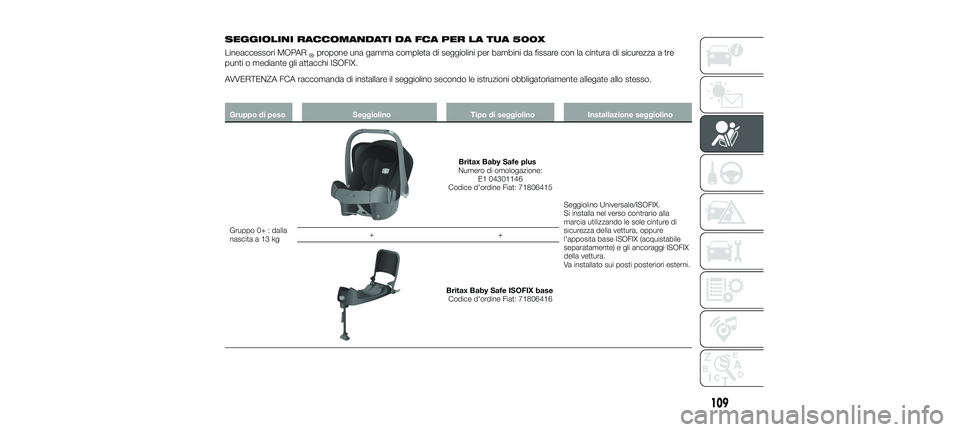

SEGGIOLINI RACCOMANDATI DA FCA PER LA TUA 500X
Lineaccessori MOPAR®propone una gamma completa di seggiolini per bambini da fissare con la cintura di sicurezza a tre
punti o mediante gli attacchi ISOFIX.
AVVERTENZA FCA raccomanda di installare il seggiolino secondo le istruzioni obbligatoriamente allegate allo stesso.
Gruppo di peso SeggiolinoTipo di seggiolinoInstallazione seggiolino
Gruppo 0+ : dalla
nascita a 13 kg
Britax Baby Safe plus
Numero di omologazione: E1 04301146
Codice d'ordine Fiat: 71806415
Seggiolino Universale/ISOFIX.
Si installa nel verso contrario alla
marcia utilizzando le sole cinture di
sicurezza della vettura, oppure
l'apposita base ISOFIX (acquistabile
separatamente) e gli ancoraggi ISOFIX
della vettura.
Va installato sui posti posteriori esterni.
++
Britax Baby Safe ISOFIX base
Codice d'ordine Fiat: 71806416
109
23-10-2017 5:51 Pagina 109

Gruppo di pesoSeggiolinoTipo di seggiolinoInstallazione seggiolino
Gruppo 1: da 9
fino a 18 kg
Fair G0/1S
Numero di omologazione: E4 04443718
Codice d'ordine Fiat: 71807388
Seggiolino Universale/ISOFIX.
Può essere installato utilizzando le sole
cinture di sicurezza della vettura (sia
nel verso di marcia che contro marcia)
oppure gli attacchi ISOFIX della
vettura.
FCA consiglia di installarlo, utilizzando
la piattaforma ISOFIX rivolta all'indietro
(RWF tipo "G" - da acquistare
separatamente), oppure la piattaforma
ISOFIX rivolta nel verso di marcia (FWF
tipo "A" - da acquistare
separatamente) e il poggiatesta rigido
(da acquistare separatamente) e gli
attacchi ISOFIX della vettura.
Va installato sui posti posteriori esterni.
++
Riferimento A: Piattaforma
Fair ISOFIX RWF tipo "G" per
G 0/1S
Codice d'ordine Fiat: 71807455 oppure
Riferimento B: Piattaforma
Fair ISOFIX FWF tipo "A" per
G 0/1S Codice d'ordine Fiat: 71805364
++
Poggiatesta rigido FAIR
Codice d'ordine Fiat: 71807387
110
SICUREZZA
23-10-2017 5:51 Pagina 110
