37)Non manomettere né effettuare alcun
intervento sul sensore radar oppure sulla
telecamera ubicata sul parabrezza. In caso
di guasto del sensore occorre rivolgersi alla
Rete Assistenziale Fiat.
38) In caso di traino di rimorchi (con moduli
installati successivamente all'acquisto della
vettura), di vettura rimorchiata oppure
durante le manovre di carico su bisarca
(oppure all'interno di veicoli adibiti al
trasporto), occorre disattivare il sistema
agendo sul sistema Uconnect™.
39) Evitare lavaggi con getti ad alta
pressione nella zona inferiore del paraurti: in
particolar modo evitare di agire sul
connettore elettrico del sistema.
40) Attenzione a riparazioni e nuove
verniciature nella zona intorno al sensore
(mostrina che copre il sensore sul lato
sinistro del paraurti). In caso di urti frontali il
sensore può disattivarsi automaticamente e
visualizzare, sul display, una segnalazione
per indicare di far riparare il sensore. Anche
in assenza di segnalazioni di
malfunzionamento, disattivare la funzionalità
del sistema se si sospetta che la posizione
del sensore radar sia stata alterata (ad es. a
causa di urti frontali a bassa velocità come
nelle manovre di parcheggio). In questi
casi, rivolgersi alla Rete Assistenziale Fiat
per provvedere al riallineamento od alla
sostituzione del sensore radar.SISTEMI DI
PROTEZIONE
OCCUPANTI
Una delle più importanti dotazioni di
sicurezza della vettura è rappresentata
dai seguenti sistemi di protezione:
cinture di sicurezza;
sistema SBR (Seat Belt Reminder);
appoggiatesta;
sistemi di ritenuta bambini;
Air bag frontali e laterali.
Prestare la massima attenzione alle
informazioni fornite nelle pagine
seguenti. È di fondamentale
importanza, infatti, che i sistemi di
protezione siano utilizzati nel modo
corretto per garantire la massima
sicurezza possibile a guidatore e
passeggeri.
Per la descrizione sulla regolazione
degli appoggiatesta vedere quanto
descritto al paragrafo "Appoggiatesta"
nel capitolo "Conoscenza della vettura".
CINTURE DI
SICUREZZA
Tutti i posti sui sedili della vettura sono
dotati di cinture di sicurezza a tre punti
di ancoraggio, con relativo arrotolatore.
Il meccanismo dell'arrotolatore
interviene bloccando il nastro in caso di
brusca frenata o di forte decelerazione
dovuta ad un urto. Questa caratteristica
consente, in condizioni normali, il libero
scorrimento del nastro della cintura, in
modo da adattarsi perfettamente al
corpo dell'occupante. In caso di
incidente, la cintura si bloccherà
riducendo il rischio di impatto all'interno
dell'abitacolo o di proiezione all'esterno
della vettura.
Il guidatore è tenuto a rispettare (ed a
far osservare a tutti i passeggeri) le
disposizioni legislative locali riguardo
l'obbligo e le modalità di utilizzo delle
cinture di sicurezza.
Allacciare sempre le cinture di sicurezza
prima di mettersi in viaggio.
IMPIEGO DELLE CINTURE
DI SICUREZZA
Indossare la cintura di sicurezza
tenendo il busto eretto ed appoggiato
contro lo schienale.
95
23-10-2017 5:51 Pagina 95

Per allacciare le cinture, impugnare la
linguetta di aggancio A fig. 68 ed
inserirla nella sede della fibbia B, fino a
percepire lo scatto di blocco.
Se durante l’estrazione della cintura
questa dovesse bloccarsi, occorre
lasciarla riavvolgere per un breve tratto
ed estrarla nuovamente evitando
manovre brusche.
Per slacciare le cinture premere il
pulsante C fig. 68 ed accompagnare la
cintura durante il riavvolgimento, per
evitare che si attorcigli.
71) 72)
Con vettura parcheggiata in strada a
forte pendenza l'arrotolatore può
bloccarsi; ciò è normale. Inoltre il
meccanismo dell'arrotolatore blocca il
nastro ad ogni sua estrazione rapida o
in caso di frenate brusche, urti e curve
a velocità sostenuta.Una volta seduti, indossare le cinture di
sicurezza dei posti posteriori come
illustrato in fig. 69.
AVVERTENZA Ricollocando il sedile
posteriore dalla posizione ribaltata a
quella di normale utilizzo, fare
attenzione nel riposizionare
correttamente la cintura di sicurezza, in
modo da garantirne sempre una pronta
disponibilità.
REGOLAZIONE IN
ALTEZZA CINTURE DI
SICUREZZA
73) 74)
È possibile effettuare la regolazione in
altezza su cinque diverse posizioni.
Per effettuare la regolazione in altezza,
dall'alto verso il basso, è necessario
premere contemporaneamente (in
modo contrapposto) i pulsanti A
fig. 70 (ubicati sull'impugnatura B) e far
scorrere verso il basso l'impugnatura
stessa.
Per effettuare la regolazione in altezza,
dal basso verso l'alto, è sufficiente far
scorrere l'impugnatura B (senza dover
premere nulla).
Regolare sempre l’altezza delle cinture
di sicurezza, adattandole alla
corporatura dei passeggeri: questa
precauzione può ridurre notevolmente il
rischio di lesioni in caso di urto.
La regolazione corretta si ottiene
quando il nastro passa circa a metà tra
l’estremità della spalla ed il collo.
68F1B0101C69F1B0382C
70F1B0103C
96
SICUREZZA
23-10-2017 5:51 Pagina 96

ATTENZIONE
71)Non premere il pulsante C durante la
marcia.
72) Ricordarsi che, in caso d’urto violento, i
passeggeri dei sedili posteriori che non
indossano le cinture, oltre ad esporsi
personalmente ad un grave rischio,
costituiscono un pericolo anche per gli
occupanti dei posti anteriori.
73) La regolazione in altezza delle cinture di
sicurezza deve essere effettuata a vettura
ferma.
74) Dopo la regolazione in altezza,
verificare sempre che l'impugnatura sia
bloccata in una delle posizioni predisposte.
Esercitare pertanto, con pulsanti A
rilasciati, un'ulteriore spinta verso il basso
per consentire lo scatto del dispositivo di
ancoraggio qualora il rilascio non fosse
avvenuto in corrispondenza di una delle
posizioni stabilite.
SISTEMA SBR (Seat
Belt Reminder)
Il sistema SBR avverte i passeggeri dei
posti anteriori e posteriori (se presenti)
del mancato allaccio della propria
cintura di sicurezza.
Il sistema segnala il mancato allaccio
delle cinture di sicurezza attraverso
segnalazioni visive (accensione spia sul
quadro strumenti e simboli sul display) e
tramite una segnalazione acustica
(vedere quanto descritto nei paragrafi
seguenti).
NOTA Per la disattivazione in modo
fisso dell'avvisatore acustico rivolgersi
alla Rete Assistenziale Fiat. È possibile
riattivare in ogni momento l'avvisatore
acustico agendo sul Menu del display
(vedere quanto descritto al paragrafo
"Display" nel capitolo "Conoscenza del
quadro strumenti").
COMPORTAMENTO SPIA
CINTURE DI SICUREZZA
POSTI ANTERIORI
Quando il dispositivo di avviamento
viene portato in posizione MAR la spia
(vedere fig. 71 ) si accende per
qualche secondo, qualunque sia lo
stato delle cinture di sicurezza anteriori. Con vettura ferma, se la cintura di
sicurezza lato guidatore oppure la
cintura di sicurezza lato passeggero è
slacciata (con passeggero presente) la
spia rimane accesa a luce fissa.
Non appena si supera la soglia degli
8 km/h per alcuni secondi, con cinture
di sicurezza lato guidatore oppure lato
passeggero (con passeggero presente)
slacciate, si attiva una segnalazione
acustica in concomitanza con il
lampeggio della spia
per una durata
di circa 105 secondi.
Una volta attivato, questo ciclo di
segnalazioni rimane attivo per tutta la
sua durata (indipendentemente dalla
velocità vettura) oppure finché le cinture
di sicurezza vengono allacciate.
Quando viene inserita la retromarcia,
durante il ciclo di avvisi, la segnalazione
acustica viene disattivata e la spia
si
accende a luce fissa.
71F1B0104C
97
23-10-2017 5:51 Pagina 97

Il ciclo di segnalazioni verrà riattivato
non appena la velocità supera
nuovamente gli 8 km/h.
COMPORTAMENTO
ICONE CINTURE DI
SICUREZZA POSTI
POSTERIORI

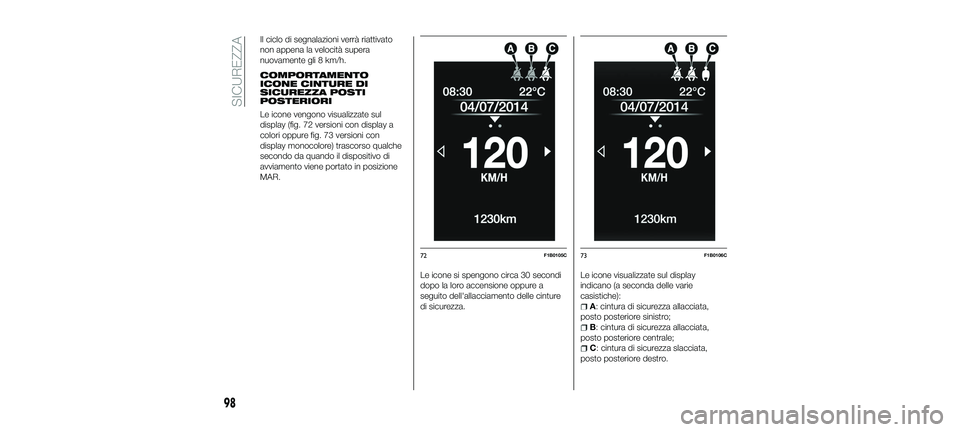

Le icone vengono visualizzate sul
display (fig. 72 versioni con display a
colori oppure fig. 73 versioni con
display monocolore) trascorso qualche
secondo da quando il dispositivo di
avviamento viene portato in posizione
MAR.Le icone si spengono circa 30 secondi
dopo la loro accensione oppure a
seguito dell'allacciamento delle cinture
di sicurezza.Le icone visualizzate sul display
indicano (a seconda delle varie
casistiche):
A: cintura di sicurezza allacciata,
posto posteriore sinistro;
B: cintura di sicurezza allacciata,
posto posteriore centrale;
C: cintura di sicurezza slacciata,
posto posteriore destro.
72F1B0105C73F1B0106C
98
SICUREZZA
23-10-2017 5:51 Pagina 98

Le icone vengono visualizzate in
funzione delle corrispondenti cinture di
sicurezza dei posti posteriori e
rimangono accese per circa 30 secondi
dall'ultimo cambio di stato della cintura:
se la cintura di sicurezza è allacciata
l'icona corrispondente sarà come
indicato ai puntiAeB(verde per il
display a colori);
se la cintura di sicurezza è slacciata
l'icona corrispondente sarà come
indicato al punto C (rossa per il display
a colori).
Se una cintura di sicurezza posteriore
viene slacciata, unitamente
all'accensione della relativa icona sul
display, verrà attivata anche una
segnalazione acustica (3 “beep”).
Inoltre le icone si riaccendono per circa
30 secondi ogni qualvolta una delle
porte viene chiusa.
L'icona diventerà di colore verde
quando si riallaccerà la rispettiva cintura
di sicurezza.
Trascorsi circa 30 secondi dall'ultima
segnalazione le icone relative ai posti
posteriori si spegneranno,
indipendentemente dallo stato della
cintura (icona di colore rosso oppure
verde). AVVERTENZE
Per quanto riguarda i sedili posteriori, il
sistema SBR indica solamente se le
cinture di sicurezza sono slacciate
(icona rossa) oppure allacciate (icona
verde), ma non indica la presenza di un
eventuale passeggero.
Per i posti posteriori le icone si attivano
dopo qualche secondo da quando il
dispositivo di avviamento viene portato
in posizione MAR, a prescindere dallo
stato delle cinture di sicurezza (anche
se le cinture di sicurezza sono tutte
allacciate).
Tutte le spie/icone si accendono
quando almeno una cintura passa da
allacciata a slacciata o viceversa.
PRETENSIONATORI
La vettura è dotata di pretensionatori
per le cinture di sicurezza dei posti
anteriori e posteriori laterali che, in caso
di urto frontale violento, richiamano di
alcuni centimetri il nastro delle cinture di
sicurezza, garantendo così la perfetta
aderenza delle cinture al corpo degli
occupanti prima che inizi l’azione di
trattenimento.
L'avvenuta attivazione dei
pretensionatori è riconoscibile
dall'arretramento del nastro verso
l'arrotolatore.
I posti anteriori della vettura sono inoltre
dotati di un secondo dispositivo di
pretensionamento (installato in zona
batticalcagno): l’avvenuta attivazione è
riconoscibile dall’accorciamento del
cavo metallico.
Durante l’intervento del pretensionatore
si può verificare una leggera emissione
di fumo; questo fumo non è nocivo e
non indica un principio di incendio.
Il pretensionatore non necessita di
alcuna manutenzione né lubrificazione:
qualunque intervento di modifica delle
sue condizioni originali ne invalida
l'efficienza.
99
23-10-2017 5:51 Pagina 99

Se per eventi naturali eccezionali (ad es.
alluvioni, mareggiate, ecc.) il dispositivo
fosse stato raggiunto da acqua e/o
fanghiglia, è necessario rivolgersi alla
Rete Assistenziale Fiat per farlo
sostituire.
AVVERTENZA Per avere la massima
protezione dall’azione del
pretensionatore, indossare la cintura di
sicurezza tenendola bene aderente al
busto e al bacino.
LIMITATORI DI CARICO
75)
41)
Per aumentare la protezione in caso di
incidente, gli arrotolatori delle cinture di
sicurezza anteriori sono dotati, al loro
interno, di un dispositivo che consente
di dosare opportunamente la forza che
agisce sul torace e sulle spalle durante
l'azione di trattenimento delle cinture in
caso di urto frontale.
AVVERTENZE PER
L’IMPIEGO DELLE
CINTURE DI SICUREZZA
76) 77) 78)
L’uso delle cinture di sicurezza è
necessario anche per le donne in
gravidanza: anche per loro e per il
nascituro il rischio di lesioni in caso
d’urto è minore se indossano le cinture
di sicurezza.Le donne in gravidanza devono
posizionare la parte inferiore del nastro
molto in basso, in modo che passi
sopra al bacino e sotto il ventre fig. 74.
Man mano che la gravidanza procede,
la conducente deve regolare il sedile ed
il volante in modo da avere il pieno
controllo della vettura (i pedali ed il
volante devono essere di facile
accessibilità). È necessario tuttavia
tenere la massima distanza possibile tra
il ventre ed il volante.
Il nastro della cintura di sicurezza non
deve essere attorcigliato. La parte
superiore deve passare sulla spalla e
attraversare diagonalmente il torace. La
parte inferiore deve risultare aderente al
bacino fig. 75 e non all’addome
dell'occupante. Non utilizzare dispositivi
(mollette, fermi, ecc.) che tengano le
cinture di sicurezza non aderenti al
corpo degli occupanti.
Ogni cintura di sicurezza deve essere
utilizzata da una sola persona: non
trasportare bambini sulle ginocchia
degli occupanti utilizzando le cinture di
sicurezza per la protezione di entrambi
fig. 76. In generale non allacciare alcun
oggetto alla persona.
74F1B0107C
75F1B0108C
76F1B0109C
100
SICUREZZA
23-10-2017 5:51 Pagina 100

MANUTENZIONE DELLE
CINTURE DI SICUREZZA
Per la corretta manutenzione delle
cinture di sicurezza, osservare
attentamente le seguenti avvertenze:
utilizzare sempre le cinture con il
nastro ben disteso, non attorcigliato;
accertarsi che questo possa scorrere
liberamente senza impedimenti;
verificare il funzionamento della
cintura di sicurezza nel seguente modo:
agganciare la cintura di sicurezza e
tirarla energicamente;
a seguito di un incidente di una certa
entità, sostituire la cintura di sicurezza
indossata, anche se in apparenza non
sembra danneggiata. Sostituire
comunque la cintura di sicurezza in
caso di attivazione dei pretensionatori;
evitare che gli arrotolatori vengano
bagnati: il loro corretto funzionamento è
garantito solo se non subiscono
infiltrazioni d’acqua;
sostituire la cintura di sicurezza
quando sono presenti tracce di logorio
oppure tagli.
ATTENZIONE
75) Il pretensionatore è utilizzabile una sola
volta. Dopo la sua attivazione rivolgersi alla
Rete Assistenziale Fiat per farlo sostituire. 76)
È severamente proibito smontare o
manomettere i componenti del
pretensionatore e della cintura di sicurezza.
Qualsiasi intervento deve essere eseguito
da personale qualificato e autorizzato.
Rivolgersi sempre alla Rete Assistenziale
Fiat.
77) Per avere la massima protezione tenere
lo schienale in posizione eretta, appoggiare
bene la schiena e tenere la cintura di
sicurezza ben aderente al busto e al
bacino. Allacciare sempre le cinture, sia dei
posti anteriori, sia di quelli posteriori!
Viaggiare senza le cinture allacciate
aumenta il rischio di lesioni gravi o di morte
in caso d’urto.
78) Se la cintura è stata sottoposta ad una
forte sollecitazione, ad esempio in seguito
ad un incidente, bisogna provvedere alla
sua completa sostituzione insieme agli
ancoraggi, alle viti di fissaggio degli
ancoraggi stessi ed al pretensionatore;
infatti, anche se non presenta difetti visibili,
la cintura potrebbe aver perso le sue
proprietà di resistenza.
AVVERTENZA
41) Interventi che comportano urti,
vibrazioni o riscaldamenti localizzati
(superiori a 100°C per una durata massima
di 6 ore) nella zona del pretensionatore
possono provocare danneggiamenti o
attivazioni. Rivolgersi alla Rete Assistenziale
Fiat qualora si debba intervenire su tali
componenti.
SISTEMI DI
PROTEZIONE PER
BAMBINI
TRASPORTARE BAMBINI
IN SICUREZZA
79) 80) 81) 82)
Per la migliore protezione in caso di urto
tutti gli occupanti devono viaggiare
seduti e assicurati dagli opportuni
sistemi di ritenuta, compreso neonati e
bambini!
Questa prescrizione è obbligatoria,
secondo la direttiva 2003/20/CE, in tutti
i Paesi membri dell'Unione Europea.
I bambini di statura inferiore a
1,50 metri, fino a 12 anni di età, devono
essere protetti con idonei dispositivi di
ritenuta e dovrebbero essere alloggiati
nei posti posteriori.
Le statistiche sugli incidenti indicano
che i sedili posteriori offrono maggiore
garanzia di incolumità per i bambini.
I bambini, rispetto agli adulti, hanno la
testa, proporzionalmente più grande e
pesante rispetto al resto del corpo,
mentre muscoli e struttura ossea non
sono completamente sviluppati.
101
23-10-2017 5:51 Pagina 101

Sono pertanto necessari, per il loro
corretto trattenimento in caso di urto,
sistemi diversi dalle cinture degli adulti,
per ridurre al minimo il rischio di lesioni
in caso di incidente, frenata o manovra
improvvisa.
I bambini devono sedere in modo
sicuro e confortevole. Compatibilmente
con le caratteristiche dei seggiolini
utilizzati, si raccomanda di mantenere il
più a lungo possibile (almeno fino a
3-4 anni di età) i bambini in seggiolini
orientati contromarcia, in quanto questa
è la posizione più protettiva in caso di
urto.
La scelta del dispositivo di ritenuta
bambino più idoneo da utilizzare va
fatta in base al peso ed alle dimensioni
del bambino. Esistono differenti
tipologie di sistemi di ritenuta bambini,
che possono essere fissati alla vettura
mediante le cinture di sicurezza, o
mediante gli ancoraggi ISOFIX/i-Size.
Si raccomanda di scegliere sempre il
sistema di ritenuta più adeguato al
bambino; per tale scopo si invita a
consultare sempre il Libretto di Uso e
Manutenzione fornito con il seggiolino
per essere certi che sia del tipo adatto
al bambino cui è destinato.In Europa le caratteristiche dei sistemi
di ritenuta bambini sono regolamentate
dalla norma ECE-R44, che li suddivide
in cinque gruppi di peso:
Gruppo
Fasce di peso
Gruppo 0 fino a 10 kg di peso
Gruppo 0+ fino a 13 kg di peso
Gruppo 1 9 - 18 kg di peso
Gruppo 2 15 - 25 kg di peso
Gruppo 3 22 - 36 kg di peso
Alla norma ECE-R44 si è di recente
affiancato il regolamento ECE R-129,
che definisce le caratteristiche dei nuovi
seggiolini i-Size (vedere quanto
descritto al paragrafo "Idoneità dei sedili
passeggero per l'utilizzo dei seggiolini
i-Size" per maggiori informazioni in
merito).
Tutti i dispositivi di ritenuta devono
riportare i dati di omologazione, insieme
con il marchio di controllo, su una
targhetta solidamente fissata al
seggiolino, che non deve essere
assolutamente rimossa.
Nella Lineaccessori MOPAR
®sono
disponibili seggiolini bambino adeguati
ad ogni gruppo di peso. Si consiglia
questa scelta, essendo stati
sperimentati specificatamente per le
vetture Fiat. AVVERTENZA Alcuni seggiolini
universali necessitano, per poter essere
installati correttamente sulla vettura,
dell'utilizzo di un accessorio (base)
venduto separatamente dal produttore
del seggiolino. Pertanto FCA
raccomanda di verificare presso il
rivenditore, effettuando una prova di
montaggio, la possibilità di installare il
seggiolino desiderato sulla propria
vettura prima di acquistarlo.
INSTALLAZIONE
SEGGIOLINO CON LE
CINTURE DI SICUREZZA
I seggiolini Universali che si installano
con le sole cinture di sicurezza sono
omologati sulla base della norma ECE
R44 e sono suddivisi in differenti gruppi
di peso.
83) 84) 85) 86)
AVVERTENZA Le figure sono solo
indicative per il montaggio. Montare il
seggiolino secondo le istruzioni
obbligatoriamente allegate allo stesso.
Gruppo0e0+
I bambini fino a 13 kg devono essere
trasportati rivolti all’indietro su un
seggiolino del tipo raffigurato in
fig. 77 che, sostenendo la testa, non
induce sollecitazioni sul collo in caso di
brusche decelerazioni.
102
SICUREZZA
23-10-2017 5:51 Pagina 102
