2018 FIAT 500X Libretto Uso Manutenzione (in Italian)

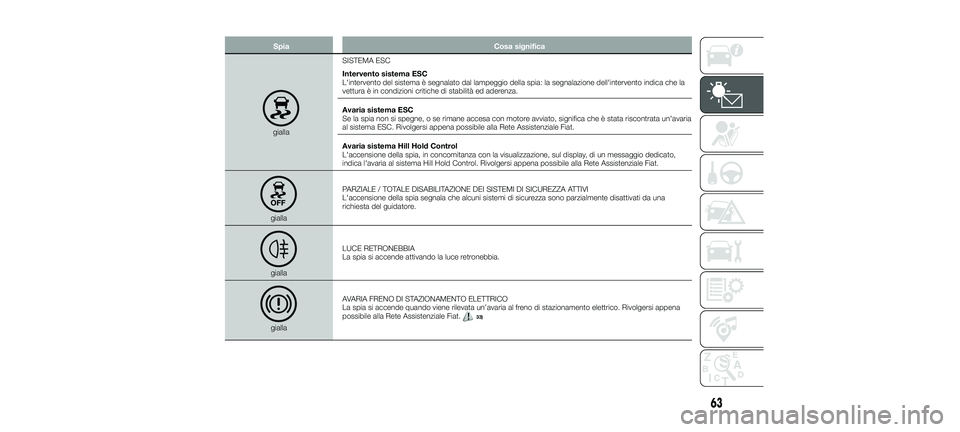

SpiaCosa significa
giallaSISTEMA ESC
Intervento sistema ESC
L'intervento del sistema è segnalato dal lampeggio della spia: la segnalazione dell'intervento indica che la
vettura è in condizioni critiche di stabilità ed aderenza.
Avaria sistema ESC
Se la spia non si spegne, o se rimane accesa con motore avviato, significa che è stata riscontrata un'avaria
al sistema ESC. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
Avaria sistema Hill Hold Control
L'accensione della spia, in concomitanza con la visualizzazione, sul display, di un messaggio dedicato,
indica l'avaria al sistema Hill Hold Control. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
gialla
PARZIALE / TOTALE DISABILITAZIONE DEI SISTEMI DI SICUREZZA ATTIVI
L'accensione della spia segnala che alcuni sistemi di sicurezza sono parzialmente disattivati da una
richiesta del guidatore.
gialla
LUCE RETRONEBBIA
La spia si accende attivando la luce retronebbia.
giallaAVARIA FRENO DI STAZIONAMENTO ELETTRICO
La spia si accende quando viene rilevata un’avaria al freno di stazionamento elettrico. Rivolgersi appena
possibile alla Rete Assistenziale Fiat.
33)
63
23-10-2017 5:51 Pagina 63

SpiaCosa significa

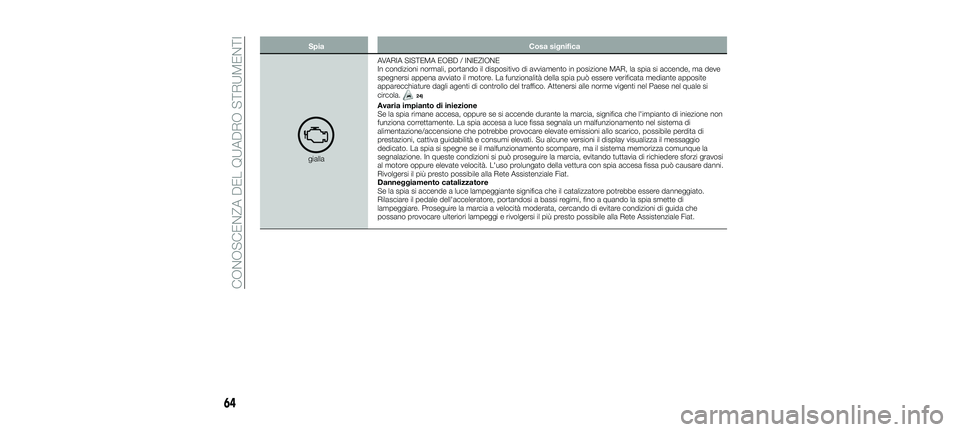

giallaAVARIA SISTEMA EOBD / INIEZIONE
In condizioni normali, portando il dispositivo di avviamento in posizione MAR, la spia si accende, ma deve
spegnersi appena avviato il motore. La funzionalità della spia può essere verificata mediante apposite
apparecchiature dagli agenti di controllo del traffico. Attenersi alle norme vigenti nel Paese nel quale si
circola.
24)
Avaria impianto di iniezione
Se la spia rimane accesa, oppure se si accende durante la marcia, significa che l'impianto di iniezione non
funziona correttamente. La spia accesa a luce fissa segnala un malfunzionamento nel sistema di
alimentazione/accensione che potrebbe provocare elevate emissioni allo scarico, possibile perdita di
prestazioni, cattiva guidabilità e consumi elevati. Su alcune versioni il display visualizza il messaggio
dedicato. La spia si spegne se il malfunzionamento scompare, ma il sistema memorizza comunque la
segnalazione. In queste condizioni si può proseguire la marcia, evitando tuttavia di richiedere sforzi gravosi
al motore oppure elevate velocità. L'uso prolungato della vettura con spia accesa fissa può causare danni.
Rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
Danneggiamento catalizzatore
Se la spia si accende a luce lampeggiante significa che il catalizzatore potrebbe essere danneggiato.
Rilasciare il pedale dell'acceleratore, portandosi a bassi regimi, fino a quando la spia smette di
lampeggiare. Proseguire la marcia a velocità moderata, cercando di evitare condizioni di guida che
possano provocare ulteriori lampeggi e rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
64
CONOSCENZA DEL QUADRO STRUMENTI
23-10-2017 5:51 Pagina 64

SpiaCosa significa

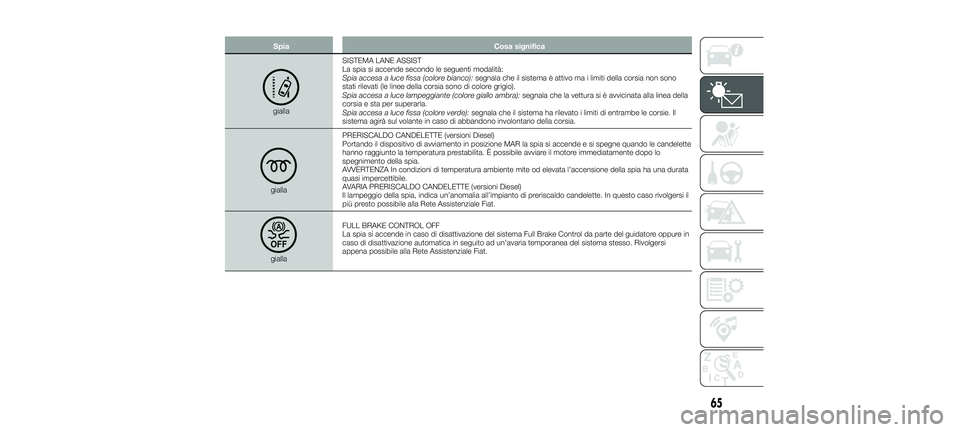

giallaSISTEMA LANE ASSIST
La spia si accende secondo le seguenti modalità:
Spia accesa a luce fissa (colore bianco):
segnala che il sistema è attivo ma i limiti della corsia non sono
stati rilevati (le linee della corsia sono di colore grigio).
Spia accesa a luce lampeggiante (colore giallo ambra): segnala che la vettura si è avvicinata alla linea della
corsia e sta per superarla.
Spia accesa a luce fissa (colore verde): segnala che il sistema ha rilevato i limiti di entrambe le corsie. Il
sistema agirà sul volante in caso di abbandono involontario della corsia.
gialla PRERISCALDO CANDELETTE (versioni Diesel)
Portando il dispositivo di avviamento in posizione MAR la spia si accende e si spegne quando le candelette
hanno raggiunto la temperatura prestabilita. È possibile avviare il motore immediatamente dopo lo
spegnimento della spia.
AVVERTENZA In condizioni di temperatura ambiente mite od elevata l'accensione della spia ha una durata
quasi impercettibile.
AVARIA PRERISCALDO CANDELETTE (versioni Diesel)
Il lampeggio della spia, indica un’anomalia all’impianto di preriscaldo candelette. In questo caso rivolgersi il
più presto possibile alla Rete Assistenziale Fiat.
gialla
FULL BRAKE CONTROL OFF
La spia si accende in caso di disattivazione del sistema Full Brake Control da parte del guidatore oppure in
caso di disattivazione automatica in seguito ad un'avaria temporanea del sistema stesso. Rivolgersi
appena possibile alla Rete Assistenziale Fiat.
65
23-10-2017 5:51 Pagina 65

SpiaCosa significa

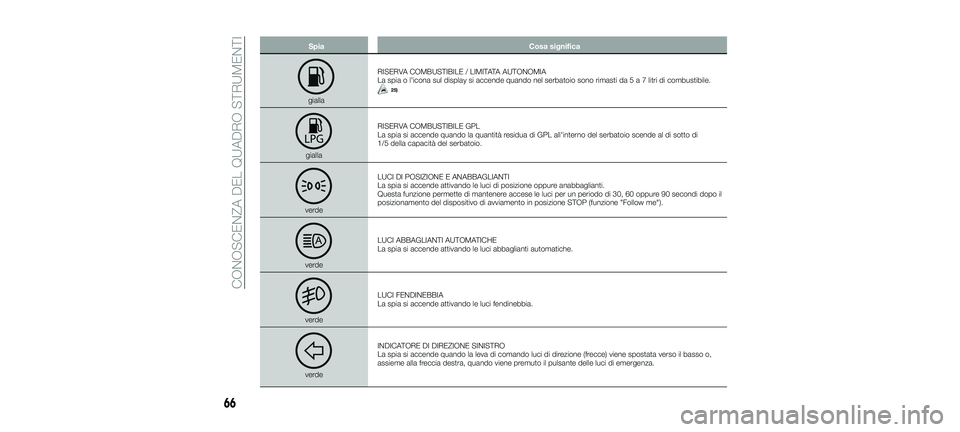

giallaRISERVA COMBUSTIBILE / LIMITATA
AUTONOMIA
La spia o l'icona sul display si accende quando nel serbatoio sono rimasti da5a7litri di combustibile.
25)
gialla RISERVA COMBUSTIBILE GPL
La spia si accende quando la quantità residua di GPL all'interno del serbatoio scende al di sotto di
1/5 della capacità del serbatoio.
verde LUCI DI POSIZIONE E ANABBAGLIANTI
La spia si accende attivando le luci di posizione oppure anabbaglianti.
Questa funzione permette di mantenere accese le luci per un periodo di 30, 60 oppure 90 secondi dopo il
posizionamento del dispositivo di avviamento in posizione STOP (funzione "Follow me").
verde
LUCI ABBAGLIANTI AUTOMATICHE
La spia si accende attivando le luci abbaglianti automatiche.
verdeLUCI FENDINEBBIA
La spia si accende attivando le luci fendinebbia.
verdeINDICATORE DI DIREZIONE SINISTRO
La spia si accende quando la leva di comando luci di direzione (frecce) viene spostata verso il basso o,
assieme alla freccia destra, quando viene premuto il pulsante delle luci di emergenza.
66
CONOSCENZA DEL QUADRO STRUMENTI
23-10-2017 5:51 Pagina 66

SpiaCosa significa

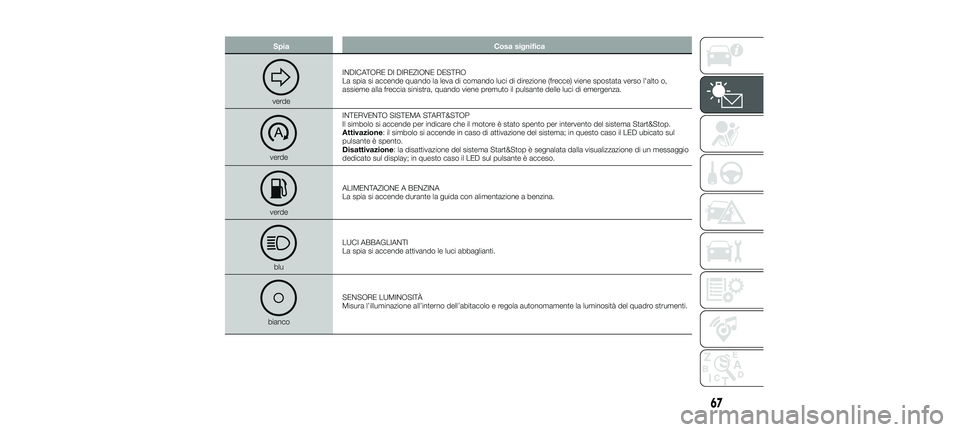

verdeINDICATORE DI DIREZIONE DESTRO
La spia si accende quando la leva di comando luci di direzione (frecce) viene spostata verso l'alto o,
assieme alla freccia sinistra, quando viene premuto il pulsante delle luci di emergenza.
verde INTERVENTO SISTEMA START&STOP
Il simbolo si accende per indicare che il motore è stato spento per intervento del sistema Start&Stop.
Attivazione: il simbolo si accende in caso di attivazione del sistema; in questo caso il LED ubicato sul
pulsante è spento.
Disattivazione: la disattivazione del sistema Start&Stop è segnalata dalla visualizzazione di un messaggio
dedicato sul display; in questo caso il LED sul pulsante è acceso.
verde
ALIMENTAZIONE A BENZINA
La spia si accende durante la guida con alimentazione a benzina.
bluLUCI ABBAGLIANTI
La spia si accende attivando le luci abbaglianti.
bianco SENSORE LUMINOSITÀ
Misura l’illuminazione all’interno dell’abitacolo e regola autonomamente la luminosità del quadro strumenti.
67
23-10-2017 5:51 Pagina 67

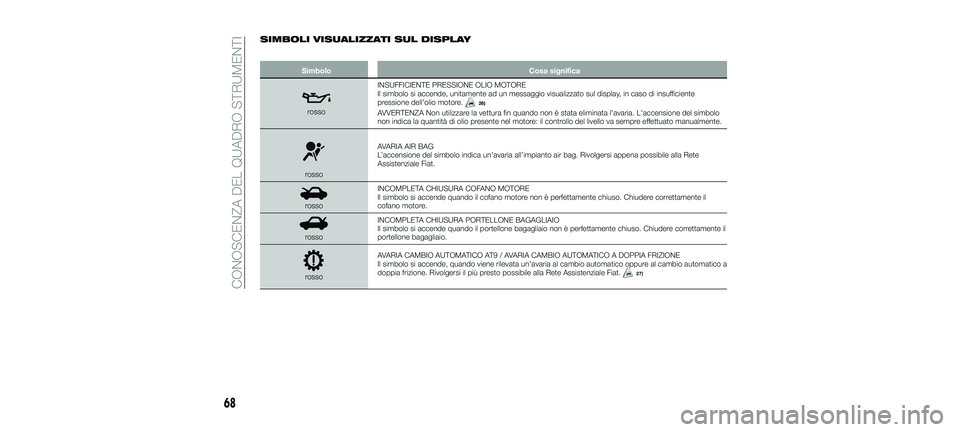

SIMBOLI VISUALIZZATI SUL DISPLAY
SimboloCosa significa
rossoINSUFFICIENTE PRESSIONE OLIO MOTORE
Il simbolo si accende, unitamente ad un messaggio visualizzato sul display, in caso di insufficiente
pressione dell’olio motore.26)
AVVERTENZA Non utilizzare la vettura fin quando non è stata eliminata l'avaria. L'accensione del simbolo
non indica la quantità di olio presente nel motore: il controllo del livello va sempre effettuato manualmente.
rosso AVARIA AIR BAG
L’accensione del simbolo indica un'avaria all’impianto air bag. Rivolgersi appena possibile alla Rete
Assistenziale Fiat.
rosso
INCOMPLETA CHIUSURA COFANO MOTORE
Il simbolo si accende quando il cofano motore non è perfettamente chiuso. Chiudere correttamente il
cofano motore.
rossoINCOMPLETA CHIUSURA PORTELLONE BAGAGLIAIO
Il simbolo si accende quando il portellone bagagliaio non è perfettamente chiuso. Chiudere correttamente il
portellone bagagliaio.
rossoAVARIA CAMBIO AUTOMATICO AT9 / AVARIA CAMBIO AUTOMATICO A DOPPIA FRIZIONE
Il simbolo si accende, quando viene rilevata un'avaria al cambio automatico oppure al cambio automatico a
doppia frizione. Rivolgersi il più presto possibile alla Rete Assistenziale Fiat.27)
68
CONOSCENZA DEL QUADRO STRUMENTI
23-10-2017 5:51 Pagina 68

SimboloCosa significa

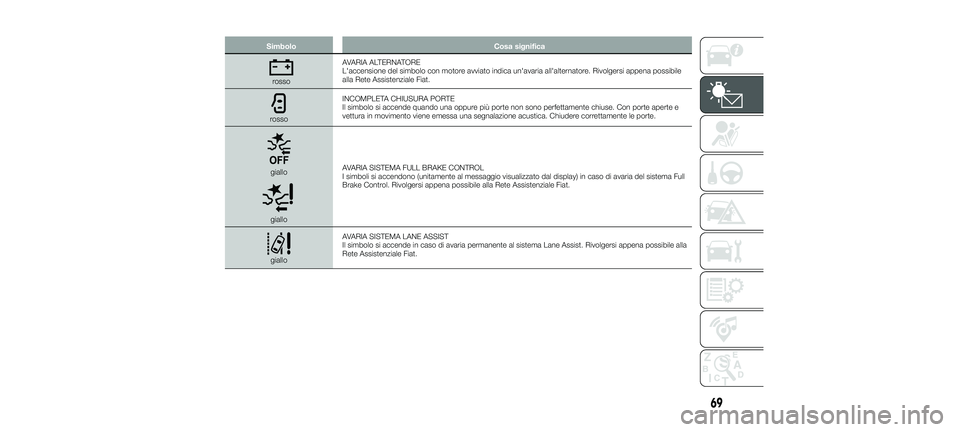

rossoAVARIA ALTERNATORE
L'accensione del simbolo con motore avviato indica un'avaria all'alternatore. Rivolgersi appena possibile
alla Rete Assistenziale Fiat.
rosso INCOMPLETA CHIUSURA PORTE
Il simbolo si accende quando una oppure più porte non sono perfettamente chiuse. Con porte aperte e
vettura in movimento viene emessa una segnalazione acustica. Chiudere correttamente le porte.
giallo
gialloAVARIA SISTEMA FULL BRAKE CONTROL
I simboli si accendono (unitamente al messaggio visualizzato dal display) in caso di avaria del sistema Full
Brake Control. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
giallo
AVARIA SISTEMA LANE ASSIST
Il simbolo si accende in caso di avaria permanente al sistema Lane Assist. Rivolgersi appena possibile alla
Rete Assistenziale Fiat.
69
23-10-2017 5:51 Pagina 69

SimboloCosa significa
gialloAVARIA SISTEMA FIAT CODE / TENTATIVO DI EFFRAZIONE
Avaria sistema Fiat CODE
Il simbolo si accende per segnalare l’avaria del sistema Fiat CODE. Rivolgersi appena possibile alla Rete
Assistenziale Fiat.
Tentativo di effrazione
Il simbolo si accende al passaggio del dispositivo di avviamento in posizione MAR, per segnalare che è
avvenuto un possibile tentativo di effrazione in presenza di allarme.
giallo
INTERVENTO SISTEMA BLOCCO COMBUSTIBILE
Il simbolo si accende in caso di intervento del sistema blocco combustibile.
Per la procedura di riattivazione del sistema blocco combustibile fare riferimento a quanto descritto nella
sezione "Sistema blocco combustibile" nel capitolo "In emergenza". Se non fosse possibile ripristinare
l'alimentazione di combustibile, rivolgersi alla Rete Assistenziale Fiat.
giallo
AVARIA SISTEMA BLOCCO COMBUSTIBILE
Il simbolo si accende, in caso di avaria al sistema blocco combustibile. Rivolgersi appena possibile alla
Rete Assistenziale Fiat.
gialloECCESSIVA TEMPERATURA OLIO CAMBIO AUTOMATICO AT9 / ECCESSIVA TEMPERATURA FRIZIONE
CAMBIO AUTOMATICO A DOPPIA FRIZIONE
Il simbolo si accende in caso di surriscaldamento del cambio, a seguito di un uso particolarmente gravoso.
In questo caso viene effettuata una limitazione delle prestazioni del motore. Attendere, con motore spento
oppure al minimo, lo spegnimento del simbolo.
giallo
AVARIA IMPIANTO AUDIO
Il simbolo si accende per segnalare l'avaria dell'impianto audio. Rivolgersi appena possibile alla Rete
Assistenziale Fiat.
giallo
AVARIA SENSORE CREPUSCOLARE
Il simbolo si accende (unitamente alla visualizzazione di un messaggio dedicato) in caso di avaria del
sensore crepuscolare. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
70
CONOSCENZA DEL QUADRO STRUMENTI
23-10-2017 5:51 Pagina 70
