2018 FIAT 500X Libretto Uso Manutenzione (in Italian)

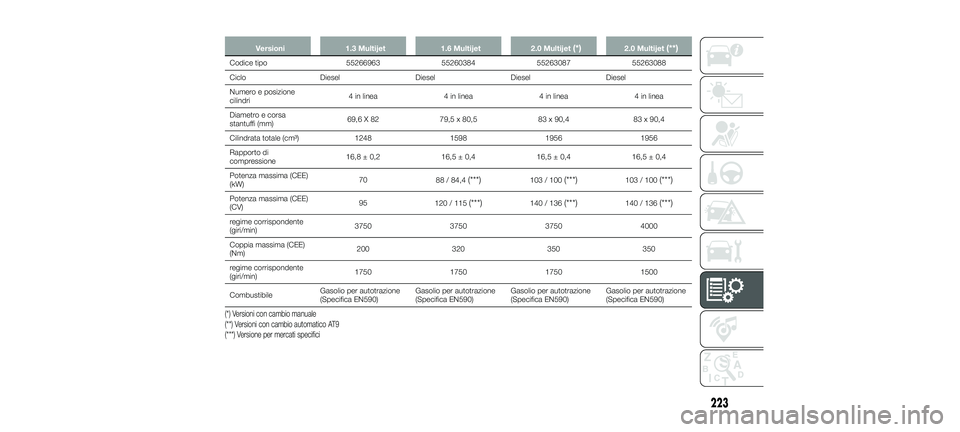

Versioni1.3 Multijet 1.6 Multijet2.0 Multijet(*)2.0 Multijet(**)
Codice tipo 55266963552603845526308755263088
Ciclo Diesel DieselDieselDiesel
Numero e posizione
cilindri 4 in linea
4 in linea4 in linea4 in linea
Diametro e corsa
stantuffi (mm) 69,6 X 82
79,5 x 80,5 83 x 90,483 x 90,4
Cilindrata totale (cm³) 1248159819561956
Rapporto di
compressione 16,8 ± 0,2
16,5 ± 0,416,5 ± 0,416,5 ± 0,4
Potenza massima (CEE)
(kW) 70
88 / 84,4
(***)103 / 100(***)103 / 100(***)
Potenza massima (CEE)
(CV) 95
120 / 115(***)140 / 136(***)140 / 136(***)
regime corrispondente
(giri/min) 3750
375037504000
Coppia massima (CEE)
(Nm) 200
320350350
regime corrispondente
(giri/min) 1750
175017501500
Combustibile Gasolio per autotrazione
(Specifica EN590) Gasolio per autotrazione
(Specifica EN590)Gasolio per autotrazione
(Specifica EN590)Gasolio per autotrazione
(Specifica EN590)
(*) Versioni con cambio manuale
(**) Versioni con cambio automatico AT9
(***) Versione per mercati specifici
223
23-10-2017 5:52 Pagina 223

ATTENZIONE
189)Modifiche o riparazioni dell'impianto di alimentazione eseguite in modo non corretto e senza tenere conto delle caratteristiche tecniche
dell'impianto, possono causare anomalie di funzionamento con rischi di incendio.
224
DATI TECNICI
23-10-2017 5:52 Pagina 224

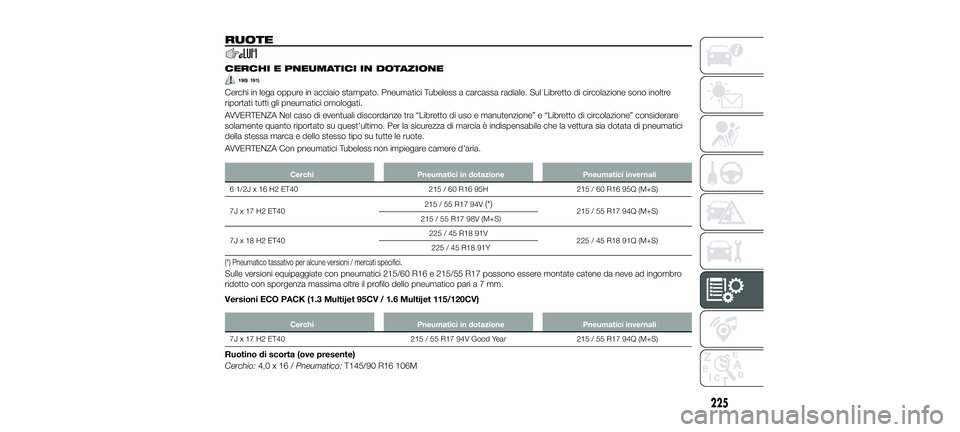

RUOTE
CERCHI E PNEUMATICI IN DOTAZIONE
190) 191)
Cerchi in lega oppure in acciaio stampato. Pneumatici Tubeless a carcassa radiale. Sul Libretto di circolazione sono inoltre
riportati tutti gli pneumatici omologati.
AVVERTENZA Nel caso di eventuali discordanze tra “Libretto di uso e manutenzione” e “Libretto di circolazione” considerare
solamente quanto riportato su quest'ultimo. Per la sicurezza di marcia è indispensabile che la vettura sia dotata di pneumatici
della stessa marca e dello stesso tipo su tutte le ruote.
AVVERTENZA Con pneumatici Tubeless non impiegare camere d'aria.
CerchiPneumatici in dotazione Pneumatici invernali
6 1/2J x 16 H2 ET40 215 / 60 R16 95H215 / 60 R16 95Q (M+S)
7J x 17 H2 ET40 215 / 55 R17 94V
(*)215 / 55 R17 94Q (M+S)
215 / 55 R17 98V (M+S)
7J x 18 H2 ET40 225 / 45 R18 91V
225 / 45 R18 91Q (M+S)
225 / 45 R18 91Y
(*) Pneumatico tassativo per alcune versioni / mercati specifici.
Sulle versioni equipaggiate con pneumatici 215/60 R16 e 215/55 R17 possono essere montate catene da neve ad ingombro
ridotto con sporgenza massima oltre il profilo dello pneumatico par ia7mm.
Versioni ECO PACK (1.3 Multijet 95CV / 1.6 Multijet 115/120CV)
Cerchi Pneumatici in dotazione Pneumatici invernali
7J x 17 H2 ET40 215 / 55 R17 94V Good Year215 / 55 R17 94Q (M+S)
Ruotino di scorta (ove presente)
Cerchio:4,0 x 16 / Pneumatico: T145/90 R16 106M
225
23-10-2017 5:52 Pagina 225

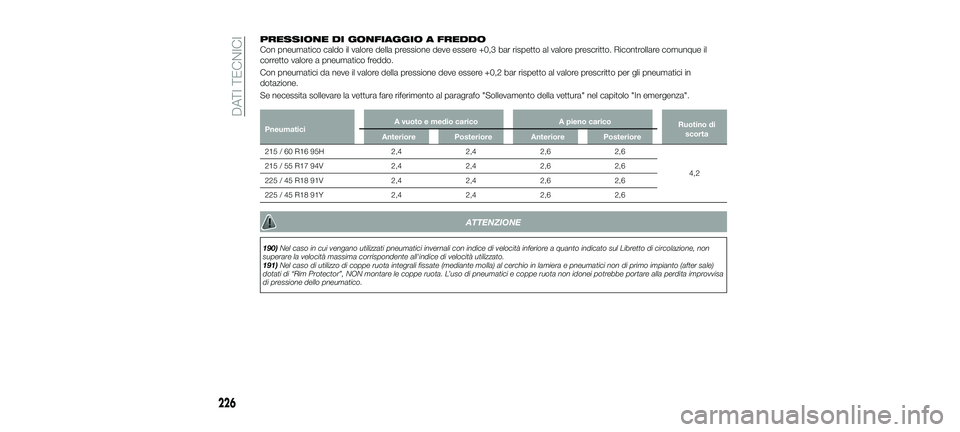

PRESSIONE DI GONFIAGGIO A FREDDO
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto. Ricontrollare comunque il
corretto valore a pneumatico freddo.
Con pneumatici da neve il valore della pressione deve essere +0,2 bar rispetto al valore prescritto per gli pneumatici in
dotazione.
Se necessita sollevare la vettura fare riferimento al paragrafo "Sollevamento della vettura" nel capitolo "In emergenza".
PneumaticiA vuoto e medio carico
A pieno carico
Ruotino di
scorta
Anteriore Posteriore AnteriorePosteriore
215 / 60 R16 95H 2,42,42,62,6
4,2
215 / 55 R17 94V
2,42,42,62,6
225 / 45 R18 91V 2,42,42,62,6
225 / 45 R18 91Y 2,42,42,62,6
ATTENZIONE
190)Nel caso in cui vengano utilizzati pneumatici invernali con indice di velocità inferiore a quanto indicato sul Libretto di circolazione, non
superare la velocità massima corrispondente all'indice di velocità utilizzato.
191) Nel caso di utilizzo di coppe ruota integrali fissate (mediante molla) al cerchio in lamiera e pneumatici non di primo impianto (after sale)
dotati di “Rim Protector”, NON montare le coppe ruota. L’uso di pneumatici e coppe ruota non idonei potrebbe portare alla perdita improvvisa
di pressione dello pneumatico.
226
DATI TECNICI
23-10-2017 5:52 Pagina 226

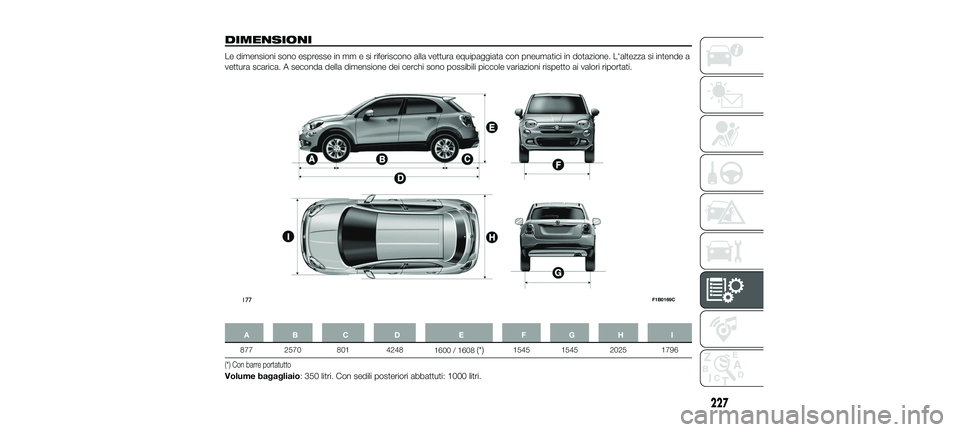

DIMENSIONI
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a
vettura scarica. A seconda della dimensione dei cerchi sono possibili piccole variazioni rispetto ai valori riportati.
AB C D E FGH I
877 2570 801 4248 1600 / 1608
(*)1545 1545 2025 1796
(*) Con barre portatutto
Volume bagagliaio: 350 litri. Con sedili posteriori abbattuti: 1000 litri.
177F1B0169C
227
23-10-2017 5:52 Pagina 227

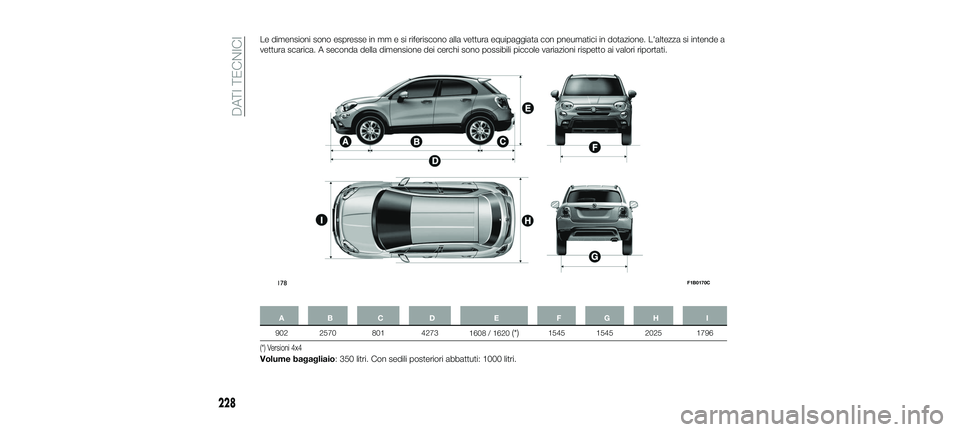

Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a
vettura scarica. A seconda della dimensione dei cerchi sono possibili piccole variazioni rispetto ai valori riportati.
AB C D E FGH I
902 2570 801 4273 1608 / 1620
(*)1545 1545 2025 1796
(*) Versioni 4x4
Volume bagagliaio: 350 litri. Con sedili posteriori abbattuti: 1000 litri.
178F1B0170C
228
DATI TECNICI
23-10-2017 5:52 Pagina 228

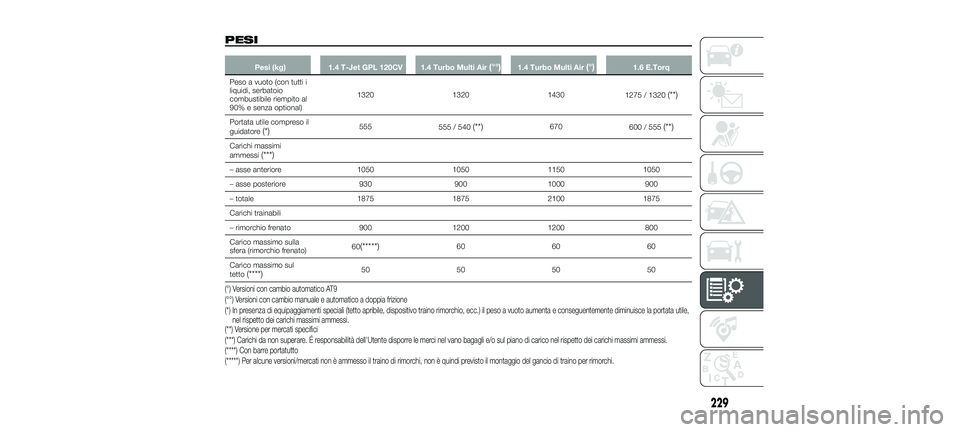

PESI
Pesi (kg)1.4 T-Jet GPL 120CV 1.4 Turbo Multi Air(°°)1.4 Turbo Multi Air(°)1.6 E.Torq
Peso a vuoto (con tutti i
liquidi, serbatoio
combustibile riempito al
90% e senza optional) 1320
13201430
1275 / 1320
(**)
Portata utile compreso il
guidatore(*)555 555 / 540(**)670600 / 555(**)
Carichi massimi
ammessi(***)
– asse anteriore 1050105011501050
– asse posteriore 9309001000 900
– totale 1875187521001875
Carichi trainabili
– rimorchio frenato 9001200 1200 800
Carico massimo sulla
sfera (rimorchio frenato) 60
(*****)60
6060
Carico massimo sul
tetto
(****)50 505050
(°°) Versioni con cambio manuale e automatico a doppia frizione (°) Versioni con cambio automatico AT9
(**) Versione per mercati specifici (*) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile,
nel rispetto dei carichi massimi ammessi.
(***) Carichi da non superare. É responsabilità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
(*****) Per alcune versioni/mercati non è ammesso il traino di rimorchi, non è quindi previsto il montaggio del gancio di traino per rimorchi. (****) Con barre portatutto
229
23-10-2017 5:52 Pagina 229

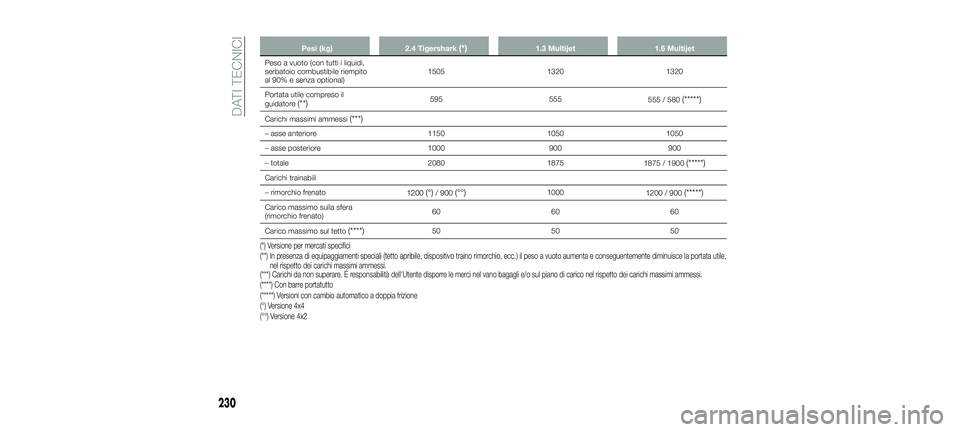

Pesi (kg)2.4 Tigershark(*)1.3 Multijet 1.6 Multijet
Peso a vuoto (con tutti i liquidi,
serbatoio combustibile riempito
al 90% e senza optional) 1505
13201320
Portata utile compreso il
guidatore
(**)595 555
555 / 580(*****)
Carichi massimi ammessi(***)
– asse anteriore 115010501050
– asse posteriore 1000900900
– totale 20801875
1875 / 1900
(*****)
Carichi trainabili
– rimorchio frenato 1200
(°)/ 900(°°)10001200 / 900(*****)
Carico massimo sulla sfera
(rimorchio frenato) 60
6060
Carico massimo sul tetto
(****)50 5050
(*) Versione per mercati specifici
(**) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile,
nel rispetto dei carichi massimi ammessi.
(*****) Versioni con cambio automatico a doppia frizione (***) Carichi da non superare. É responsabilità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
(°) Versione 4x4
(°°) Versione 4x2 (****) Con barre portatutto
