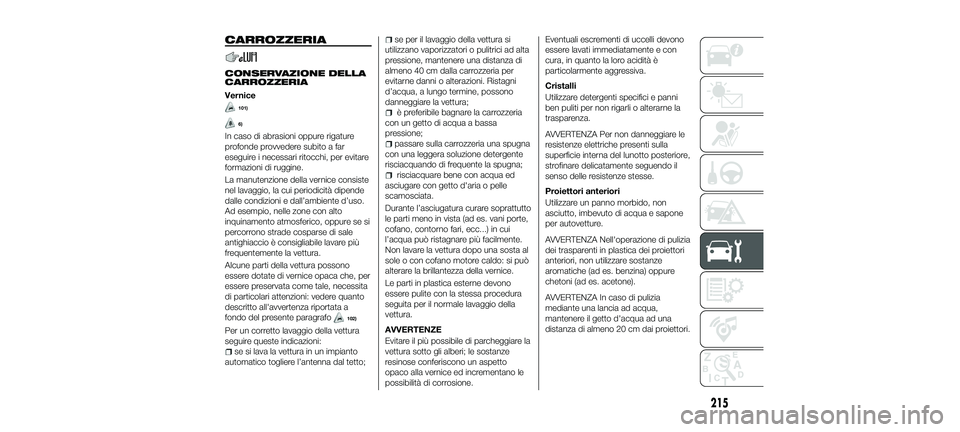

CARROZZERIA
CONSERVAZIONE DELLA
CARROZZERIA
Vernice
101)
6)
In caso di abrasioni oppure rigature
profonde provvedere subito a far
eseguire i necessari ritocchi, per evitare
formazioni di ruggine.
La manutenzione della vernice consiste
nel lavaggio, la cui periodicità dipende
dalle condizioni e dall’ambiente d’uso.
Ad esempio, nelle zone con alto
inquinamento atmosferico, oppure se si
percorrono strade cosparse di sale
antighiaccio è consigliabile lavare più
frequentemente la vettura.
Alcune parti della vettura possono
essere dotate di vernice opaca che, per
essere preservata come tale, necessita
di particolari attenzioni: vedere quanto
descritto all'avvertenza riportata a
fondo del presente paragrafo
102)
Per un corretto lavaggio della vettura
seguire queste indicazioni:
se si lava la vettura in un impianto
automatico togliere l’antenna dal tetto;
se per il lavaggio della vettura si
utilizzano vaporizzatori o pulitrici ad alta
pressione, mantenere una distanza di
almeno 40 cm dalla carrozzeria per
evitarne danni o alterazioni. Ristagni
d’acqua, a lungo termine, possono
danneggiare la vettura;
è preferibile bagnare la carrozzeria
con un getto di acqua a bassa
pressione;
passare sulla carrozzeria una spugna
con una leggera soluzione detergente
risciacquando di frequente la spugna;
risciacquare bene con acqua ed
asciugare con getto d'aria o pelle
scamosciata.
Durante l’asciugatura curare soprattutto
le parti meno in vista (ad es. vani porte,
cofano, contorno fari, ecc...) in cui
l’acqua può ristagnare più facilmente.
Non lavare la vettura dopo una sosta al
sole o con cofano motore caldo: si può
alterare la brillantezza della vernice.
Le parti in plastica esterne devono
essere pulite con la stessa procedura
seguita per il normale lavaggio della
vettura.
AVVERTENZE
Evitare il più possibile di parcheggiare la
vettura sotto gli alberi; le sostanze
resinose conferiscono un aspetto
opaco alla vernice ed incrementano le
possibilità di corrosione. Eventuali escrementi di uccelli devono
essere lavati immediatamente e con
cura, in quanto la loro acidità è
particolarmente aggressiva.
Cristalli
Utilizzare detergenti specifici e panni
ben puliti per non rigarli o alterarne la
trasparenza.
AVVERTENZA Per non danneggiare le
resistenze elettriche presenti sulla
superficie interna del lunotto posteriore,
strofinare delicatamente seguendo il
senso delle resistenze stesse.
Proiettori anteriori
Utilizzare un panno morbido, non
asciutto, imbevuto di acqua e sapone
per autovetture.
AVVERTENZA Nell'operazione di pulizia
dei trasparenti in plastica dei proiettori
anteriori, non utilizzare sostanze
aromatiche (ad es. benzina) oppure
chetoni (ad es. acetone).
AVVERTENZA In caso di pulizia
mediante una lancia ad acqua,
mantenere il getto d'acqua ad una
distanza di almeno 20 cm dai proiettori.
215
23-10-2017 5:52 Pagina 215

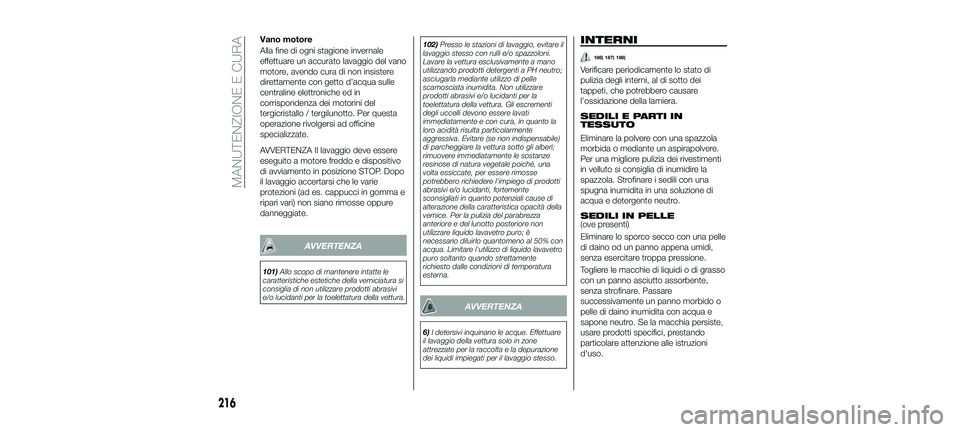

Vano motore
Alla fine di ogni stagione invernale
effettuare un accurato lavaggio del vano
motore, avendo cura di non insistere
direttamente con getto d’acqua sulle
centraline elettroniche ed in
corrispondenza dei motorini del
tergicristallo / tergilunotto. Per questa
operazione rivolgersi ad officine
specializzate.
AVVERTENZA Il lavaggio deve essere
eseguito a motore freddo e dispositivo
di avviamento in posizione STOP. Dopo
il lavaggio accertarsi che le varie
protezioni (ad es. cappucci in gomma e
ripari vari) non siano rimosse oppure
danneggiate.
AVVERTENZA
101)Allo scopo di mantenere intatte le
caratteristiche estetiche della verniciatura si
consiglia di non utilizzare prodotti abrasivi
e/o lucidanti per la toelettatura della vettura. 102)
Presso le stazioni di lavaggio, evitare il
lavaggio stesso con rulli e/o spazzoloni.
Lavare la vettura esclusivamente a mano
utilizzando prodotti detergenti a PH neutro;
asciugarla mediante utilizzo di pelle
scamosciata inumidita. Non utilizzare
prodotti abrasivi e/o lucidanti per la
toelettatura della vettura. Gli escrementi
degli uccelli devono essere lavati
immediatamente e con cura, in quanto la
loro acidità risulta particolarmente
aggressiva. Evitare (se non indispensabile)
di parcheggiare la vettura sotto gli alberi;
rimuovere immediatamente le sostanze
resinose di natura vegetale poiché, una
volta essiccate, per essere rimosse
potrebbero richiedere l'impiego di prodotti
abrasivi e/o lucidanti, fortemente
sconsigliati in quanto potenziali cause di
alterazione della caratteristica opacità della
vernice. Per la pulizia del parabrezza
anteriore e del lunotto posteriore non
utilizzare liquido lavavetro puro; è
necessario diluirlo quantomeno al 50% con
acqua. Limitare l'utilizzo di liquido lavavetro
puro soltanto quando strettamente
richiesto dalle condizioni di temperatura
esterna.
AVVERTENZA
6) I detersivi inquinano le acque. Effettuare
il lavaggio della vettura solo in zone
attrezzate per la raccolta e la depurazione
dei liquidi impiegati per il lavaggio stesso.
INTERNI
186) 187) 188)
Verificare periodicamente lo stato di
pulizia degli interni, al di sotto dei
tappeti, che potrebbero causare
l’ossidazione della lamiera.
SEDILI E PARTI IN
TESSUTO
Eliminare la polvere con una spazzola
morbida o mediante un aspirapolvere.
Per una migliore pulizia dei rivestimenti
in velluto si consiglia di inumidire la
spazzola. Strofinare i sedili con una
spugna inumidita in una soluzione di
acqua e detergente neutro.
SEDILI IN PELLE(ove presenti)
Eliminare lo sporco secco con una pelle
di daino od un panno appena umidi,
senza esercitare troppa pressione.
Togliere le macchie di liquidi o di grasso
con un panno asciutto assorbente,
senza strofinare. Passare
successivamente un panno morbido o
pelle di daino inumidita con acqua e
sapone neutro. Se la macchia persiste,
usare prodotti specifici, prestando
particolare attenzione alle istruzioni
d'uso.
216
MANUTENZIONE E CURA
23-10-2017 5:52 Pagina 216

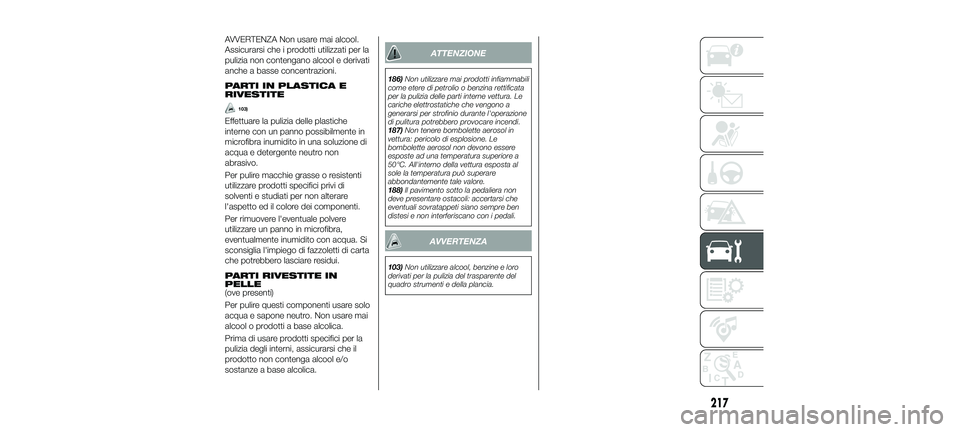

AVVERTENZA Non usare mai alcool.
Assicurarsi che i prodotti utilizzati per la
pulizia non contengano alcool e derivati
anche a basse concentrazioni.
PARTI IN PLASTICA E
RIVESTITE
103)
Effettuare la pulizia delle plastiche
interne con un panno possibilmente in
microfibra inumidito in una soluzione di
acqua e detergente neutro non
abrasivo.
Per pulire macchie grasse o resistenti
utilizzare prodotti specifici privi di
solventi e studiati per non alterare
l'aspetto ed il colore dei componenti.
Per rimuovere l'eventuale polvere
utilizzare un panno in microfibra,
eventualmente inumidito con acqua. Si
sconsiglia l'impiego di fazzoletti di carta
che potrebbero lasciare residui.
PARTI RIVESTITE IN
PELLE
(ove presenti)
Per pulire questi componenti usare solo
acqua e sapone neutro. Non usare mai
alcool o prodotti a base alcolica.
Prima di usare prodotti specifici per la
pulizia degli interni, assicurarsi che il
prodotto non contenga alcool e/o
sostanze a base alcolica.
ATTENZIONE
186)Non utilizzare mai prodotti infiammabili
come etere di petrolio o benzina rettificata
per la pulizia delle parti interne vettura. Le
cariche elettrostatiche che vengono a
generarsi per strofinio durante l'operazione
di pulitura potrebbero provocare incendi.
187) Non tenere bombolette aerosol in
vettura: pericolo di esplosione. Le
bombolette aerosol non devono essere
esposte ad una temperatura superiore a
50°C. All'interno della vettura esposta al
sole la temperatura può superare
abbondantemente tale valore.
188) Il pavimento sotto la pedaliera non
deve presentare ostacoli: accertarsi che
eventuali sovratappeti siano sempre ben
distesi e non interferiscano con i pedali.
AVVERTENZA
103) Non utilizzare alcool, benzine e loro
derivati per la pulizia del trasparente del
quadro strumenti e della plancia.
217
23-10-2017 5:52 Pagina 217

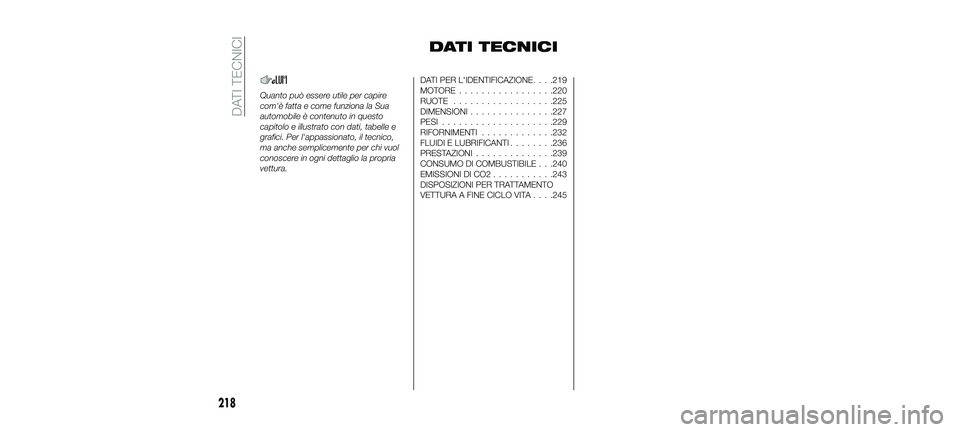

DATI TECNICI
Quanto può essere utile per capire
com'è fatta e come funziona la Sua
automobile è contenuto in questo
capitolo e illustrato con dati, tabelle e
grafici. Per l'appassionato, il tecnico,
ma anche semplicemente per chi vuol
conoscere in ogni dettaglio la propria
vettura.
DATI PER L'IDENTIFICAZIONE. . . .219
MOTORE.................220
RUOTE ..................225
DIMENSIONI ...............227
PESI ....................229
RIFORNIMENTI .............232
FLUIDI E LUBRIFICANTI ........236
PRESTAZIONI ..............239
CONSUMO DI COMBUSTIBILE . . .240
EMISSIONI DI CO2 ...........243
DISPOSIZIONI PER TRATTAMENTO
VETTURA A FINE CICLO VITA . . . .245
218
DATI TECNICI
23-10-2017 5:52 Pagina 218

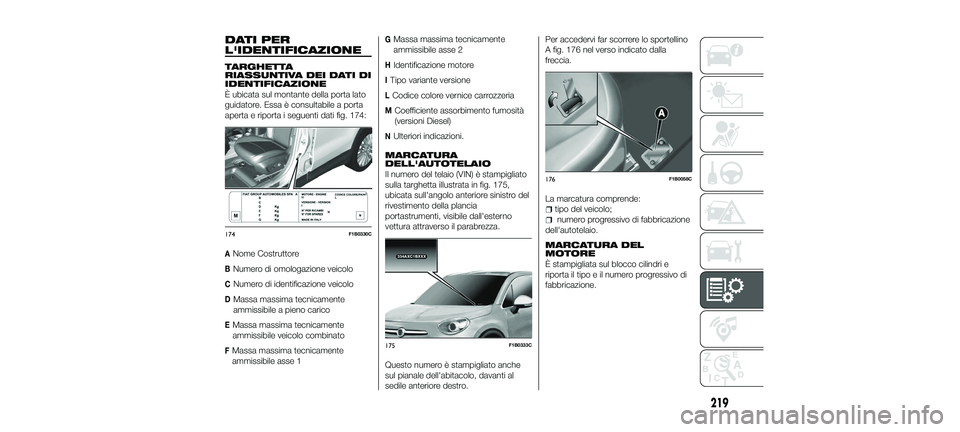

DATI PER
L'IDENTIFICAZIONE
TARGHETTA
RIASSUNTIVA DEI DATI DI
IDENTIFICAZIONE
È ubicata sul montante della porta lato
guidatore. Essa è consultabile a porta
aperta e riporta i seguenti dati fig. 174:
ANome Costruttore
BNumero di omologazione veicolo
CNumero di identificazione veicolo
DMassa massima tecnicamente
ammissibile a pieno carico
EMassa massima tecnicamente
ammissibile veicolo combinato
FMassa massima tecnicamente
ammissibile asse 1
GMassa massima tecnicamente
ammissibile asse 2
HIdentificazione motore
ITipo variante versione
LCodice colore vernice carrozzeria
MCoefficiente assorbimento fumosità
(versioni Diesel)
NUlteriori indicazioni.
MARCATURA
DELL'AUTOTELAIO
Il numero del telaio (VIN) è stampigliato
sulla targhetta illustrata in fig. 175,
ubicata sull'angolo anteriore sinistro del
rivestimento della plancia
portastrumenti, visibile dall'esterno
vettura attraverso il parabrezza.
Questo numero è stampigliato anche
sul pianale dell'abitacolo, davanti al
sedile anteriore destro. Per accedervi far scorrere lo sportellino
A fig. 176 nel verso indicato dalla
freccia.
La marcatura comprende:
tipo del veicolo;
numero progressivo di fabbricazione
dell'autotelaio.
MARCATURA DEL
MOTORE
È stampigliata sul blocco cilindri e
riporta il tipo e il numero progressivo di
fabbricazione.
174F1B0330C
175F1B0333C
176F1B0058C
219
23-10-2017 5:52 Pagina 219

MOTORE
189)
Versioni1.4 T-Jet GPL 120CV 1.4 Turbo Multi Air
136/140CV 1.4 Turbo Multi Air
163/170CV
Codice tipo 552777015526362455263623
Ciclo OttoOttoOtto
Numero e posizione cilindri 4 in linea4 in linea4 in linea
Diametro e corsa stantuffi
(mm) 72 x 84
72 x 8472 x 84
Cilindrata totale (cm³) 136813681368
Rapporto di compressione 9,8 ± 0,210,0 ± 0,210,0 ± 0,2
GPL BENZINA
Potenza massima (CEE) (kW) 88 88100
(*)/ 103 120(**)/ 125
Potenza massima (CEE) (CV) 120 120136
(*)/ 140 163(**)/ 170
regime corrispondente
(giri/min) 5000
5000 5000 5500
Coppia massima (CEE) (Nm) 215 215230 250
regime corrispondente
(giri/min) 2500
2500 1750 2500
Candele di accensione NGK IKR9J8NGK IKR9J8NGK IKR9J8
(*) Versione 1.4 Turbo Multi Air 136CV
(**) Versione 1.4 Turbo Multi Air 163CV
220
DATI TECNICI
23-10-2017 5:52 Pagina 220

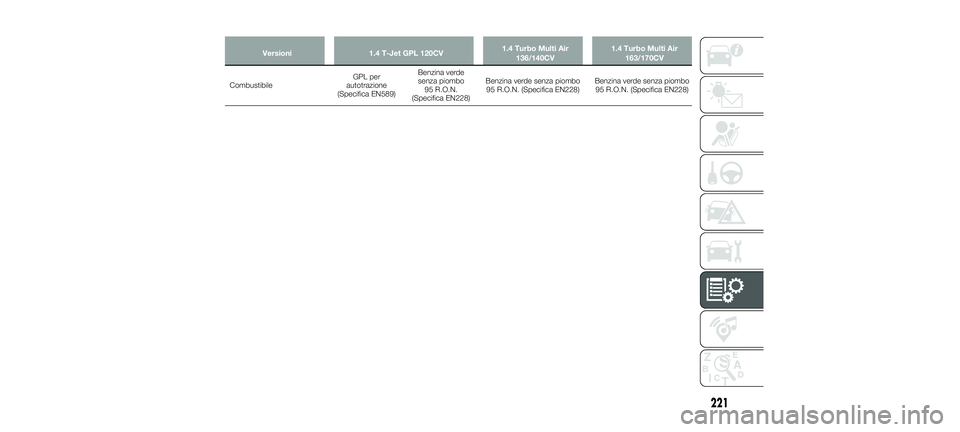

Versioni1.4 T-Jet GPL 120CV 1.4 Turbo Multi Air
136/140CV 1.4 Turbo Multi Air
163/170CV
Combustibile GPL per
autotrazione
(Specifica EN589) Benzina verde
senza piombo 95 R.O.N.
(Specifica EN228) Benzina verde senza piombo
95 R.O.N. (Specifica EN228) Benzina verde senza piombo
95 R.O.N. (Specifica EN228)
221
23-10-2017 5:52 Pagina 221

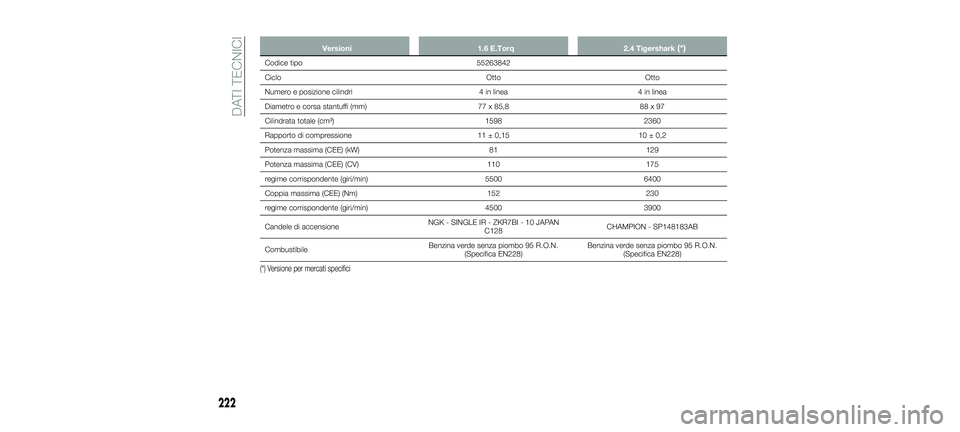

Versioni1.6 E.Torq2.4 Tigershark(*)
Codice tipo 55263842
Ciclo OttoOtto
Numero e posizione cilindri 4 in linea4 in linea
Diametro e corsa stantuffi (mm) 77 x 85,888 x 97
Cilindrata totale (cm³) 15982360
Rapporto di compressione 11 ± 0,1510 ± 0,2
Potenza massima (CEE) (kW) 81129
Potenza massima (CEE) (CV) 110175
regime corrispondente (giri/min) 55006400
Coppia massima (CEE) (Nm) 152230
regime corrispondente (giri/min) 45003900
Candele di accensione NGK - SINGLE IR - ZKR7BI - 10 JAPAN
C128 CHAMPION - SP148183AB
Combustibile Benzina verde senza piombo 95 R.O.N.
(Specifica EN228) Benzina verde senza piombo 95 R.O.N.
(Specifica EN228)
(*) Versione per mercati specifici
222
DATI TECNICI
23-10-2017 5:52 Pagina 222
