PLANCHE DE BORD
PRÉSENTATION DE LA VOITURE
1a
A Levier des feux/clignotants – B Commandes audio au volant – C Combiné de bord – D Dispositif de réglage de l’assiette des phares
E Commandes audio au volant – F Levier de l’essuie-glace/lave-glace/essuie-glace arrière – G Direction assistée électrique dualdrive
(fonction CITY) –H Autoradio/Uconnect™ – I Diffuseurs d’air centraux – L Feux antibrouillard avant et arrière – M Airbag passager
N Diffuseurs d’air latéraux – O Compartiment vide-poches – P Interrupteur et feux de détresse – Q Commandes de climatisation
R Lève-vitre droit – S Levier de vitesses – T Lève-vitre gauche – U Bouton ASR-OFF – V Dispositif de démarrage – Z Airbag conducteur
X Levier de réglage du volant – W levier Cruise Control/Speed Limiter
DVDF0S219c

PRÉSENTATION DE LA VOITURE
8
PLANCHE AVEC VOLANT SPORT
1b
A Levier des feux/clignotants – B Commandes audio au volant – C Combiné de bord – D Dispositif de réglage de l’assiette des phares
E Commandes audio au volant – F Levier de l’essuie-glace/lave-glace/essuie-glace arrière – G Direction assistée électrique dualdrive
(fonction CITY) –H Autoradio/Uconnect™ – I Diffuseurs d’air centraux – L Feux antibrouillard avant et arrière – M Airbag passager
N Diffuseurs d’air latéraux – O Compartiment vide-poches – P Interrupteur et feux de détresse – Q Commandes de climatisation
R Lève-vitre droit – S Levier de vitesses – T Lève-vitre gauche – U Bouton ASR-OFF – V Dispositif de démarrage – Z Airbag conducteur
X Levier de réglage du volant – W levier Cruise Control/Speed Limiter
DVDF0S220c

9
COMBINÉ DE BORD

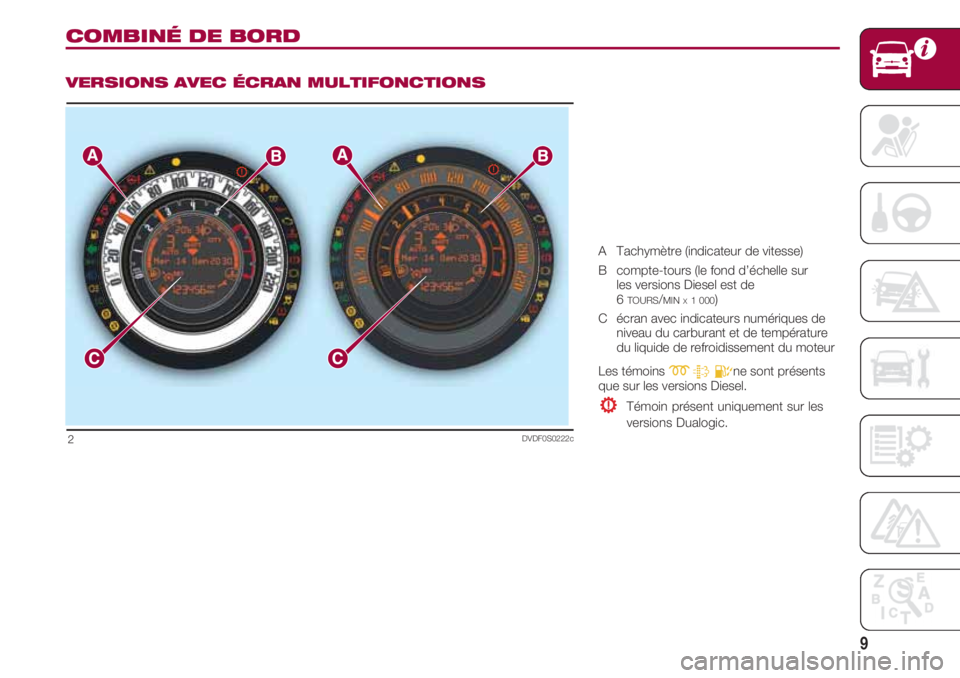

VERSIONS AVEC ÉCRAN MULTIFONCTIONS
DVDF0S0222c2
A Tachymètre (indicateur de vitesse)
B compte-tours (le fond d’échelle sur
les versions Diesel est de
6
TOURS/MINX1 000)
C écran avec indicateurs numériques de
niveau du carburant et de température
du liquide de refroidissement du moteur
Les témoins
mtEne sont présents
que sur les versions Diesel.
Témoin présent uniquement sur les
versions Dualogic.

PRÉSENTATION DE LA VOITURE
10
DVDF0S171c3

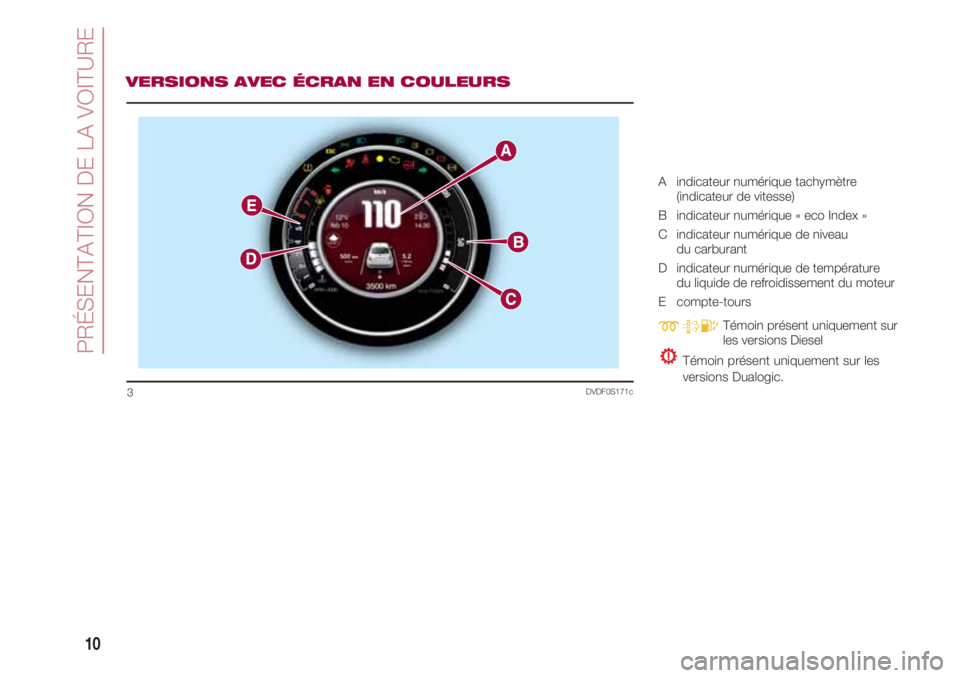

VERSIONS AVEC ÉCRAN EN COULEURS
A indicateur numérique tachymètre
(indicateur de vitesse)
B indicateur numérique « eco Index »
C indicateur numérique de niveau
du carburant
D indicateur numérique de température
du liquide de refroidissement du moteur
E compte-tours
mtETémoin présent uniquement sur
les versions Diesel
Témoin présent uniquement sur les
versions Dualogic.

11

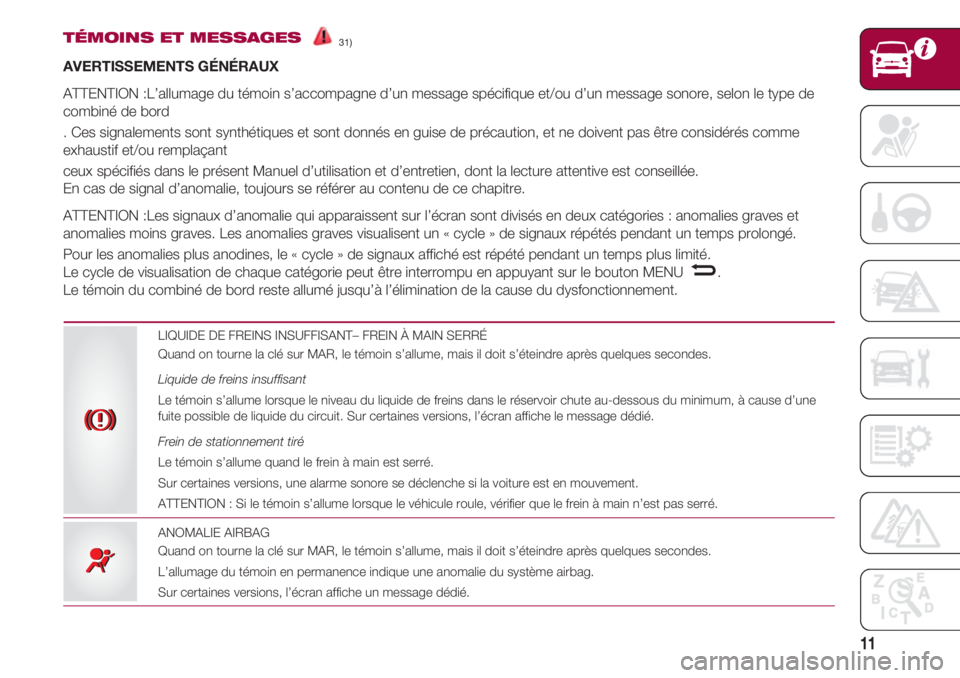

TÉMOINS ET MESSAGES31)
AVERTISSEMENTS GÉNÉRAUX
ATTENTION :L’allumage du témoin s’accompagne d’un message spécifique et/ou d’un message sonore, selon le type de
combiné de bord
. Ces signalements sont synthétiques et sont donnés en guise de précaution, et ne doivent pas être considérés comme
exhaustif et/ou remplaçant
ceux spécifiés dans le présent Manuel d’utilisation et d’entretien, dont la lecture attentive est conseillée.
En cas de signal d’anomalie, toujours se référer au contenu de ce chapitre.
ATTENTION :Les signaux d’anomalie qui apparaissent sur l’écran sont divisés en deux catégories : anomalies graves et
anomalies moins graves. Les anomalies graves visualisent un « cycle » de signaux répétés pendant un temps prolongé.
Pour les anomalies plus anodines, le « cycle » de signaux affiché est répété pendant un temps plus limité.
Le cycle de visualisation de chaque catégorie peut être interrompu en appuyant sur le bouton MENU .
Le témoin du combiné de bord reste allumé jusqu’à l’élimination de la cause du dysfonctionnement.
–
LIQUIDE DE FREINS INSUFFISANT– FREIN À MAIN SERRÉ
Quand on tourne la clé sur MAR, le témoin s’allume, mais il doit s’éteindre après quelques secondes.
Liquide de freins insuffisant
Le témoin s’allume lorsque le niveau du liquide de freins dans le réservoir chute au-dessous du minimum, à cause d’une
fuite possible de liquide du circuit. Sur certaines versions, l’écran affiche le message dédié.
Frein de stationnement tiré
Le témoin s’allume quand le frein à main est serré.
Sur certaines versions, une alarme sonore se déclenche si la voiture est en mouvement.
ATTENTION : Si le témoin s’allume lorsque le véhicule roule, vérifier que le frein à main n’est pas serré.
ANOMALIE AIRBAG
Quand on tourne la clé sur MAR, le témoin s’allume, mais il doit s’éteindre après quelques secondes.
L’allumage du témoin en permanence indique une anomalie du système airbag.
Sur certaines versions, l’écran affiche un message dédié.
xx
¬¬

PRÉSENTATION DE LA VOITURE
12
TEMPÉRATURE EXCESSIVE DU LIQUIDE DE REFROIDISSEMENT MOTEUR
Quand on tourne la clé sur MAR, le témoin s’allume, mais il doit s’éteindre après quelques secondes.
Le témoin ou le symbole s’allume en cas de surchauffe du moteur et est accompagné, sur certaines versions, d’un
message dédié qui s’affiche à l’écran.
❒ En cas de marche normale: arrêter la voiture, éteindre le moteur et vérifier que le niveau du liquide dans le réservoir
ne se trouve pas en-dessous du marquage MIN. Si tel est le cas, attendre que le moteur refroidisse, puis ouvrir
lentement et prudemment le bouchon et ravitailler avec du liquide de refroidissement en s’assurant que le niveau soit
compris entre les repères MIN et MAX gravés sur le réservoir. Vérifier visuellement aussi les éventuelles fuites de liquide.
Si au démarrage suivant le témoin s’allume encore, s’adresser au Réseau Après-vente Fiat.
❒ Si le véhicule est très sollicité(traction de remorques en côte ou véhicule à pleine charge), ralentir et si le témoin
reste allumé, arrêter le véhicule. S’arrêter 2 ou 3 minutes en laissant tourner le moteur avec une légère accélération pour
que le liquide de refroidissement circule plus facilement, puis le couper. Vérifier le niveau du liquide en suivant les
indications ci-dessus.
ATTENTION :Sur des parcours très contraignants, il est conseillé de laisser le moteur démarré et légèrement accéléré
pendant quelques minutes avant de l’éteindre.
Sur certaines versions, l’écran affiche un message dédié.
uu
{{
ANOMALIE DE LA DIRECTION ASSISTÉE ÉLECTRIQUE “DUALDRIVE”
Quand on tourne la clé sur MAR, le témoin s’allume, mais il doit s’éteindre après quelques secondes.
Si le témoin reste allumé, accompagné sur certaines versions de l’affichage d’un message dédié sur l’écran, le conducteur
ne peut pas compter sur la direction et l’effort sur le volant peut augmenter sensiblement même s’il reste possible de
braquer.
Dans ce cas, s’adresser au Réseau Après-vente Fiat.
Si le témoin s’allume pendant que la voiture roule (accompagné, sur certaines versions, d’un message dédié), il se peut qu’il
y ait une perte d’asservissement du système. Tout en conservant la possibilité de braquer la voiture, l’effort à appliquer sur
le volant pourrait augmenter : s’adresser au plus vite au Réseau Après-vente Fiat.
ATTENTION :Dans certaines circonstances, des facteurs indépendants de la direction assistée électrique peuvent
provoquer l’allumage du témoin sur le combiné de bord. Dans ce cas, arrêter immédiatement la voiture (si en mouvement),
couper le moteur pendant environ 20 secondes et redémarrer. Si le témoin reste toujours allumé, s’adresser au Réseau
Après-vente Fiat.
ATTENTION :Suite au débranchement de la batterie, il est nécessaire d’initialiser la direction comme l’indique l’illumination
du témoin correspondant. Pour réaliser cette procédure, il suffit de tourner le volant d’une extrémité à l’autre, ou de
poursuivre simplement en direction rectiligne pendant une centaine de mètres.

13
PRESSION INSUFFISANTE HUILE MOTEUR / HUILE MOTEUR DÉGRADÉE
Quand on tourne la clé sur MAR, le témoin (pour les versions/marchés qui le prévoient) s’allume, mais il doit s’éteindre dès
que le moteur aura été mis en marche.
Remarque : Pour les versions/marchés qui le prévoient, le témoin peut être de couleur jaune ambre.
Pression insuffisante de l’huile moteur
Le témoin ou le symbole s’allume en mode fixe conjointement au message affiché sur l’écran (pour les versions/marchés
qui le prévoient) lorsque le système détecte une pression insuffisante de l’huile moteur.
Huile moteur dégradée
Le témoin s’allume et, pour les versions/marchés qui le prévoient, un message s’affiche sur l’écran.
Selon les versions, le témoin peut clignoter de la façon suivante :
❑ pendant des cycles de 3 minutes entrecoupés d’intervalles de 5 secondes durant lesquels le témoin s’éteint, et ce,
jusqu’à ce que l’huile soit vidangée.
À la suite de la première signalisation, à chaque démarrage du moteur, le témoin continuera à clignoter selon les modalités
indiquées auparavant, et ce, jusqu’à ce que l’huile soit vidangée. L’allumage du témoin est accompagné d’un message
dédié (pour les versions/marchés qui le prévoient). L’allumage de ce témoin ne doit pas être considéré comme une
anomalie de la voiture, mais comme un avertissement qui prévient le client que l’utilisation normale de la voiture implique de
faire la vidange d’huile.
La dégradation de l’huile moteur est accélérée par :
❑ utilisation principalement en ville du véhicule qui augmente la fréquence du processus de régénération du DPF ;
❑ utilisation de la voiture sur des trajets courts qui empêche le moteur d’atteindre la température de régime  ;
❑ interruptions répétées du processus de régénération signalées par l’allumage du témoin DPF.
vv
vv
PORTES / CAPOT MOTEUR / HAYON BAGAGES OUVERTS (versions avec écran multifonctions)
Le témoin ou le symbole s’allume sur l’écran, accompagné, sur certaines versions, d’un message dédié, quand une ou
plusieurs portes, le hayon du coffre à bagages ou le capot moteur (pour les versions/marchés qui le prévoient) ne sont pas
bien fermés. Avec des portes ouvertes et la voiture en mouvement, un signal sonore est de plus émis.
ww
CHARGE DE BATTERIE INSUFFISANTE
En tournant la clé sur MAR le témoin s’allume, mais il doit s’éteindre une fois que le moteur est lancé (quand le moteur est
au ralenti, un bref retard de l’extinction est admis).
Si le témoin ou le symbole à l’écran (sur certaines versions avec simultanément affichage d’un message dédié) reste allumé,
s’adresser immédiatement au Réseau Après-vente Fiat.

PRÉSENTATION DE LA VOITURE
14
R
S
PORTES / CAPOT MOTEUR / HAYON BAGAGES OUVERTS (versions avec écran couleurs)
Les symboles s’affichent sur l’écran, accompagnés d’un message dédié, quand une ou plusieurs portes, le hayon du coffre
à bagages ou le capot moteur (pour les versions/marchés qui le prévoient) ne sont pas bien fermés.
Avec les portes ouvertes et la voiture en mouvement, un signal sonore est en outre émis.
R
S
ANOMALIE DE LA BOÎTE DE VITESSES « DUALOGIC » (Pour les versions/marchés qui le prévoient)
En tournant la clé de contact sur la position MAR, le témoin s’allume, mais il doit s’éteindre après quelques secondes.
Le témoin s’allume en mode clignotant, accompagné de l’affichage d’un message dédié sur l’écran et d’un signal sonore,
lorsqu’une anomalie de la boîte de vitesses est détectée.
CEINTURES DE SÉCURITÉ NON ATTACHÉES
Le témoin s’allume de façon fixe avec voiture fermée et ceinture de sécurité côté conducteur ou passager
(si un passager est présent) non attachée.
Le témoin en question clignotera, en même temps qu’un signal sonore (buzzer) sera émis, lorsque les ceintures des places
avant ne sont pas correctement bouclées et que la voiture roule.
Pour désactiver totalement l’avertisseur sonore (buzzer) du système S.B.R. (Seat Belt Reminder) s’adresser au
Réseau Après-vente Fiat. Il est possible de réactiver le système à tout moment via le Menu de Configuration.
<<
ANOMALIE EBD (Écran multifonction)
L’allumage simultané des témoins quand le moteur tourne, indique une anomalie du système EBD ou que le système n’est
pas disponible. Dans ce cas, si l’on freine brusquement, un blocage précoce du train arrière peut se produire, avec risque
de dérapage.
Sur certaines versions, l’écran affiche le message dédié.
En conduisant avec une extrême précaution, rejoindre immédiatement le Réseau Après-vente Fiat pour une vérification
du système.
x
>x
>
