4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64517FI

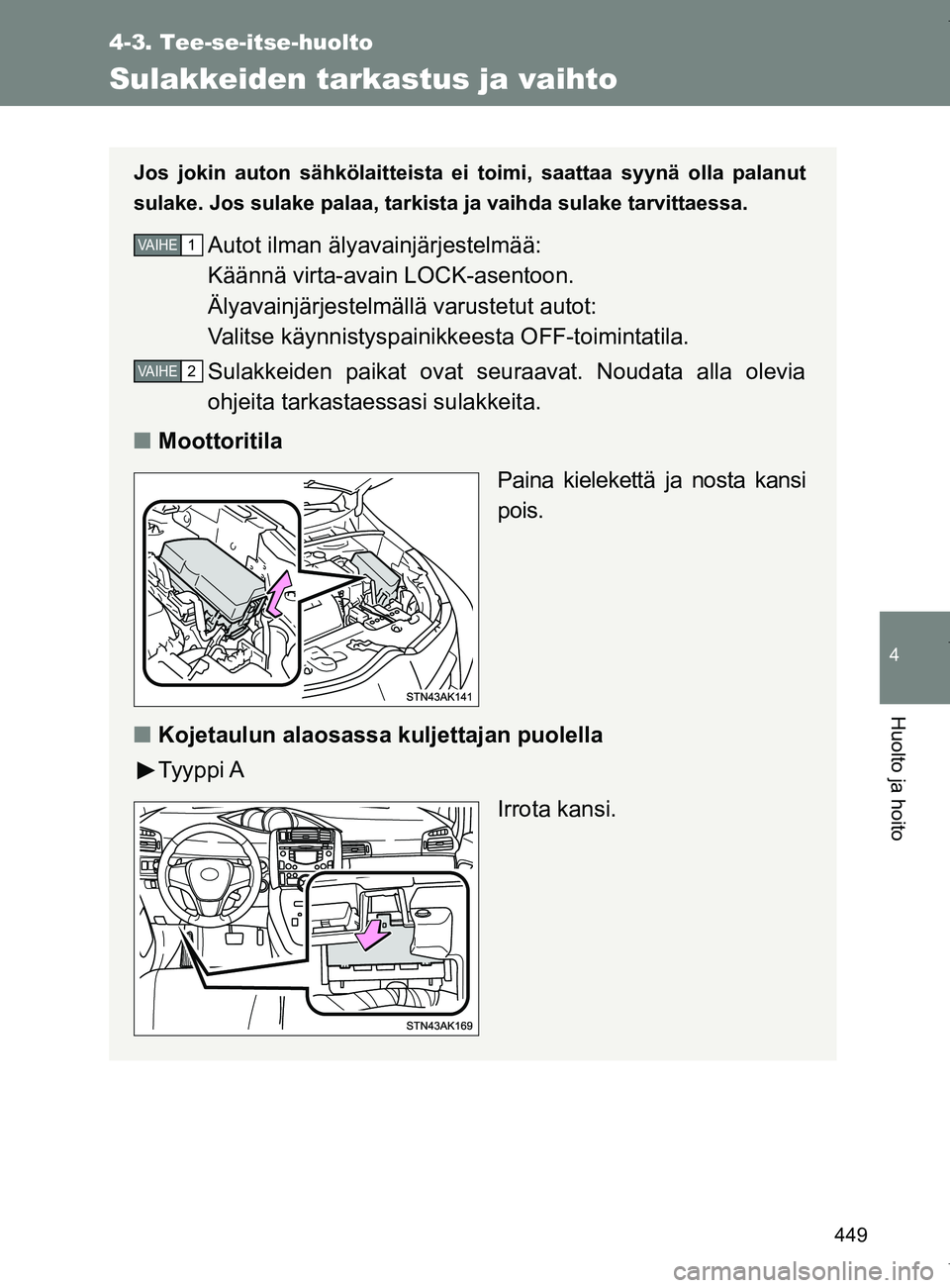

Sulakkeiden tarkastus ja vaihto
Jos jokin auton sähkölaitteista ei toimi, saattaa syynä olla palanut
sulake. Jos sulake palaa, tarkista ja vaihda sulake tarvittaessa.
Autot ilman älyavainjärjestelmää:
Käännä virta-avain LOCK-asentoon.
Älyavainjärjestelmällä varustetut autot:
Valitse käynnistyspainikkeesta OFF-toimintatila.
Sulakkeiden paikat ovat seuraavat. Noudata alla olevia
ohjeita tarkastaessasi sulakkeita.
■ Moottoritila
Paina kielekettä ja nosta kansi
pois.
■ Kojetaulun alaosassa kuljettajan puolella
Ty y p p i A
Irrota kansi.
VAIHE1
VAIHE2
OM64517FI.book Page 449 Monday, January 2, 2017 6:19 PM

450
4-3. Tee-se-itse-huolto
OM64517FI

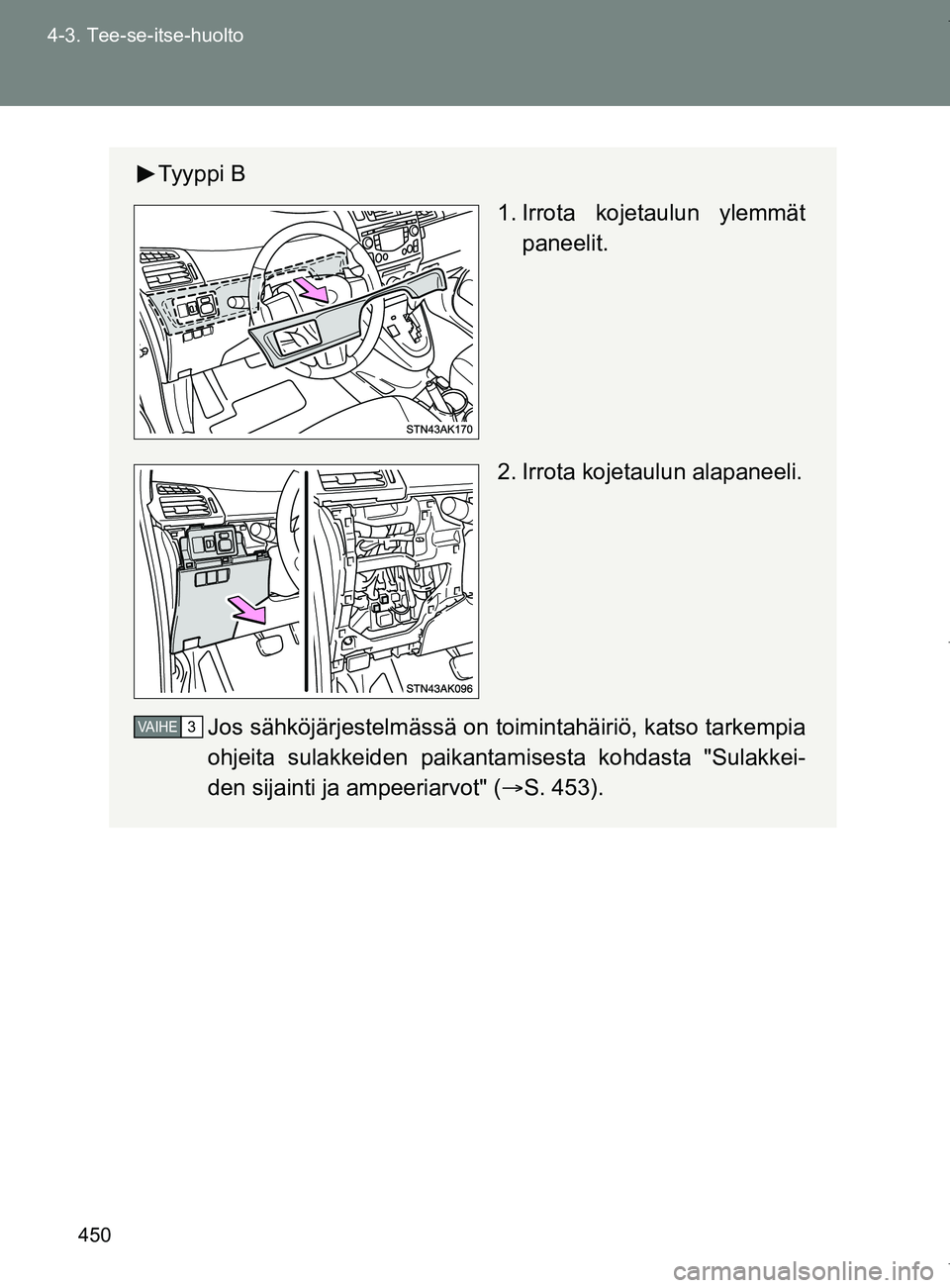

Ty y p p i B
1. Irrota kojetaulun ylemmät
paneelit.
2. Irrota kojetaulun alapaneeli.
Jos sähköjärjestelmässä on to imintahäiriö, katso tarkempia
ohjeita sulakkeiden paikantamisesta kohdasta "Sulakkei-
den sijainti ja ampeeriarvot" ( S. 453).
VAIHE3
OM64517FI.book Page 450 Monday, January 2, 2017 6:19 PM

451
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64517FI
Irrota sulake vetotyökalulla.
Tarkista, onko sulake palanut.
Ty y p p i A
Ehjä sulake
Palanut sulake
Vaihda palaneen sulakkeen
tilalle saman ampeeriarvon
sulake. Sulakkeiden ampeeri-
arvot löytyvät sulakerasian
kannesta.
VAIHE4
VAIHE5
OM64517FI.book Page 451 Monday, January 2, 2017 6:19 PM

452
4-3. Tee-se-itse-huolto
OM64517FI

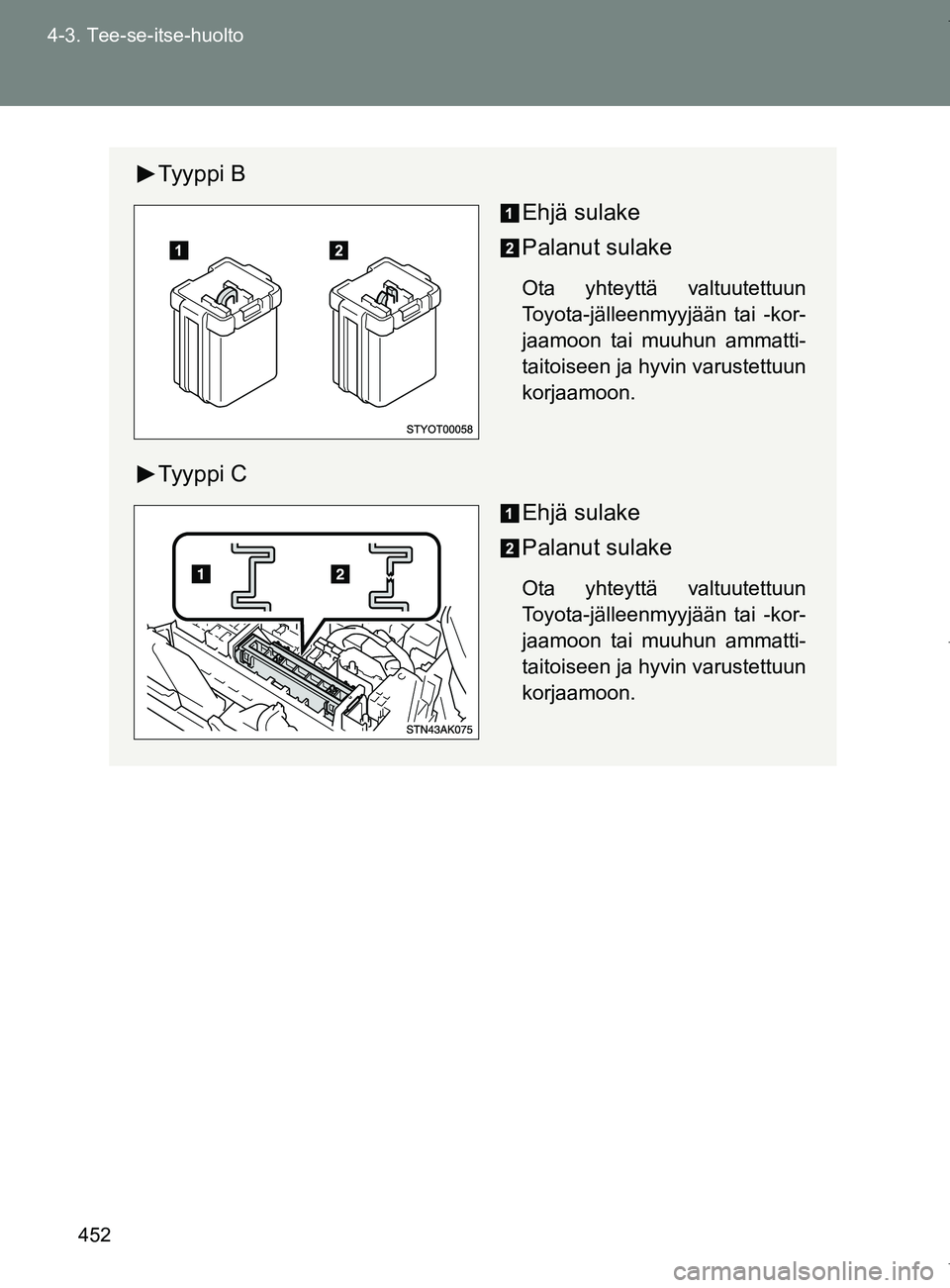

Ty y p p i B
Ehjä sulake
Palanut sulake
Ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammatti-
taitoiseen ja hyvin varustettuun
korjaamoon.
Ty y p p i CEhjä sulake
Palanut sulake
Ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammatti-
taitoiseen ja hyvin varustettuun
korjaamoon.
OM64517FI.book Page 452 Monday, January 2, 2017 6:19 PM

453
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64517FI

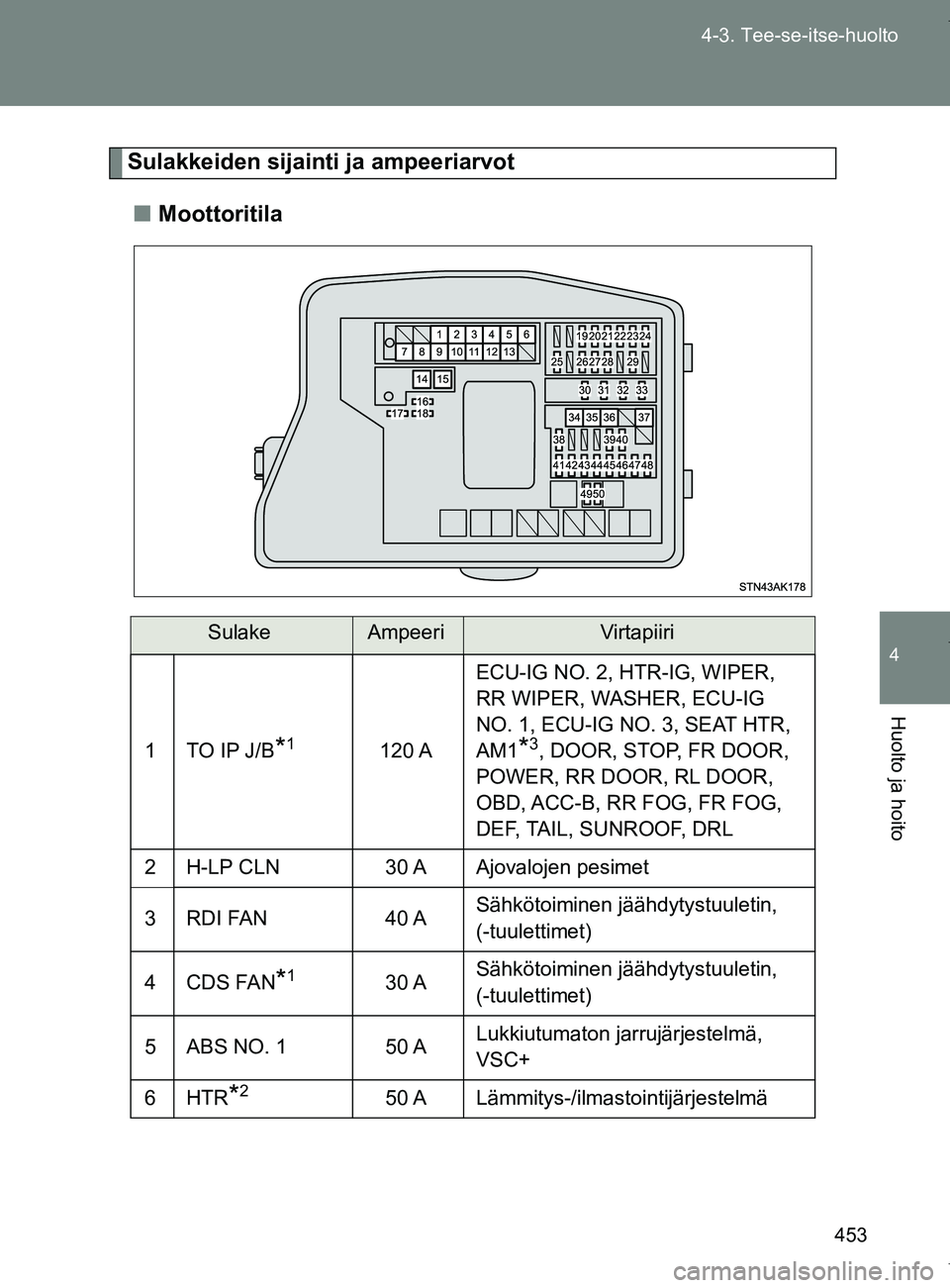

Sulakkeiden sijainti ja ampeeriarvot
■ Moottoritila
SulakeAmpeeriVirtapiiri
1TO IP J/B*1120 A ECU-IG NO. 2, HTR-IG, WIPER,
RR WIPER, WASHER, ECU-IG
NO. 1, ECU-IG NO. 3, SEAT HTR,
AM1*3, DOOR, STOP, FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, RR FOG, FR FOG,
DEF, TAIL, SUNROOF, DRL
2H-LP CLN30 A Ajovalojen pesimet
3RDI FAN40 A Sähkötoiminen jäähdytystuuletin,
(-tuulettimet)
4CDS FAN*130 ASähkötoiminen jäähdytystuuletin,
(-tuulettimet)
5 ABS NO. 1 50 A Lukkiutumaton jarrujärjestelmä,
VSC+
6 HTR
*250 A Lämmitys-/ilmastointijärjestelmä
OM64517FI.book Page 453 Monday, January 2, 2017 6:19 PM

454
4-3. Tee-se-itse-huolto
OM64517FI
7 A LT*2120 A
Latausjärjestelmä, RDI FAN, CDS
FAN, H-LP CLN, ABS NO. 1, ABS
NO. 2, HTR, PWR OUTLET, HTR
SUB NO. 1, HTR SUB NO. 2, HTR
SUB NO. 3, ECU-IG NO. 2, HTR-
IG, WIPER, RR WIPER, WASHER,
ECU-IG NO. 1, ECU-IG NO. 3,
SEAT HTR, AM1
*3, DOOR, STOP,
FR DOOR, POWER, RR DOOR,
RL DOOR, OBD, ACC-B, RR FOG,
FR FOG, DEF, TAIL, SUNROOF,
DRL
8 EPS
*280 A Sähkötoiminen ohjaustehostin
GLOW
*180 A Moottorin hehkutusjärjestelmä
9 EPS
*180 A Sähkötoiminen ohjaustehostin
10 P-SYSTEM
*230 A VALVEMATIC-järjestelmä
11 FUEL HTR
*150 A Polttoainelämmitin
12 P/I
*250 A
EFI MAIN*2, IGT/INJ*2, HORN,
IG2
H-LP MAIN
*150 A H-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
13 P/I
*150 A HORN, IG2, ELEC FUEL PMP
H-LP MAIN
*250 A H-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
14 BBC
*140 A Stop & Start -järjestelmä
15 EFI MAIN
*150 A EFI NO. 1, EFI NO. 2, EFI NO. 4
SulakeAmpeeriVirtapiiri
OM64517FI.book Page 454 Monday, January 2, 2017 6:19 PM

455
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64517FI

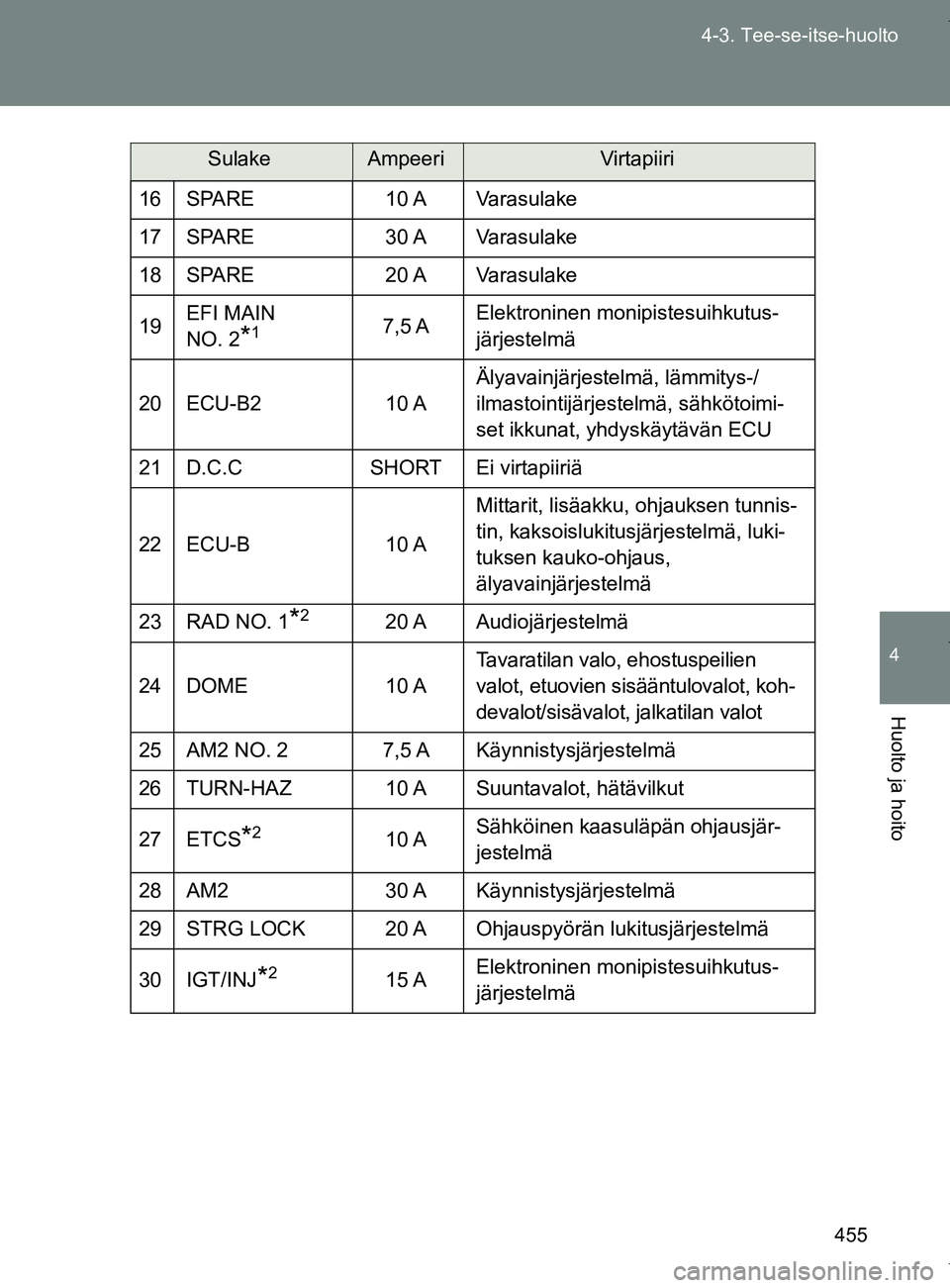

16 SPARE
10 A Varasulake
17 SPARE 30 A Varasulake
18 SPARE 20 A Varasulake
19 EFI MAIN
NO. 2
*17,5 A Elektroninen monipistesuihkutus-
järjestelmä
20 ECU-B2 10 AÄlyavainjärjestelmä, lämmitys-/
ilmastointijärjestelmä, sähkötoimi-
set ikkunat, yhdyskäytävän ECU
21 D.C.C SHORT Ei virtapiiriä
22 ECU-B 10 AMittarit, lisäakku, ohjauksen tunnis-
tin, kaksoislukitusjärjestelmä, luki-
tuksen kauko-ohjaus,
älyavainjärjestelmä
23 RAD NO. 1
*220 A Audiojärjestelmä
24 DOME 10 ATavaratilan valo, ehostuspeilien
valot, etuovien sisääntulovalot, koh-
devalot/sisävalot, jalkatilan valot
25 AM2 NO. 2 7,5 A Käynnistysjärjestelmä
26 TURN-HAZ 10 A Suuntavalot, hätävilkut
27 ETCS
*210 A Sähköinen kaasuläpän ohjausjär-
jestelmä
28 AM2 30 A Käynnistysjärjestelmä
29 STRG LOCK 20 A Ohjauspyörän lukitusjärjestelmä
30 IGT/INJ
*215 A Elektroninen monipistesuihkutus-
järjestelmä
SulakeAmpeeriVirtapiiri
OM64517FI.book Page 455 Monday, January 2, 2017 6:19 PM

456
4-3. Tee-se-itse-huolto
OM64517FI
31
EFI MAIN*220 A
Elektroninen monipistesuihkutus-
järjestelmä, EFI NO. 1, EFI NO. 2
FUEL PUMP
*130 A Polttoainepumppu
32 HORN 15 A Äänitorvi
33 IG2 15 A IGN, METER
34 HTR SUB NO. 1 50 A
*1
Lämmitys-/ilmastointijärjestelmä
30 A*2
35 HTR*150 A Lämmitys-/ilmastointijärjestelmä
36 HTR SUB NO. 2 30 A Lämmitys-/ilmastointijärjestelmä
37 HTR SUB NO. 3 30 A Lämmitys-/ilmastointijärjestelmä
38PWR OUTLET15 ASähkön ulosotto
39 ABS NO. 2 30 A Lukkiutumaton jarrujärjestelmä,
VSC+
40 STV HTR
*125 A Lisälämmitin
41 EFI NO. 4
*120 A Elektroninen monipistesuihkutus-
järjestelmä
42 IG2 NO. 2
*27,5 A Käynnistysjärjestelmä
43 EFI NO. 2 15 A
*1Elektroninen monipistesuihkutus-
järjestelmä, Stop & Start -järjes-
telmä
10 A
*2Elektroninen monipistesuihkutus-
järjestelmä
SulakeAmpeeriVirtapiiri
