2017 TOYOTA VERSO Omistajan Käsikirja (in Finnish)

5
529
5-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
OM64517FI

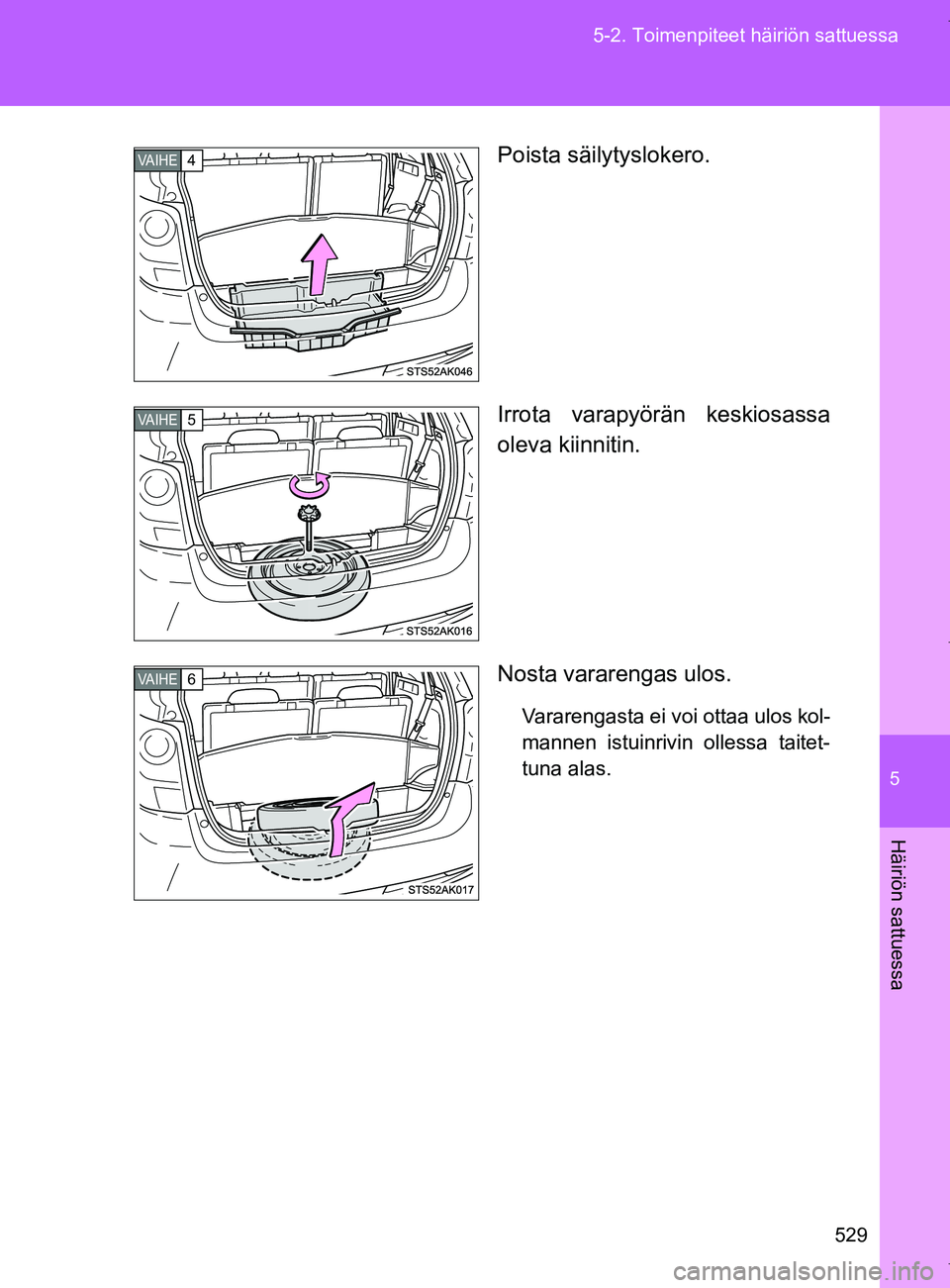

Poista säilytyslokero.
Irrota varapyörän keskiosassa
oleva kiinnitin.
Nosta vararengas ulos.
Vararengasta ei voi ottaa ulos kol-
mannen istuinrivin ollessa taitet-
tuna alas.
VAIHE4
VAIHE5
VAIHE6
OM64517FI.book Page 529 Monday, January 2, 2017 6:19 PM

530
5-2. Toimenpiteet häiriön sattuessa
OM64517FI

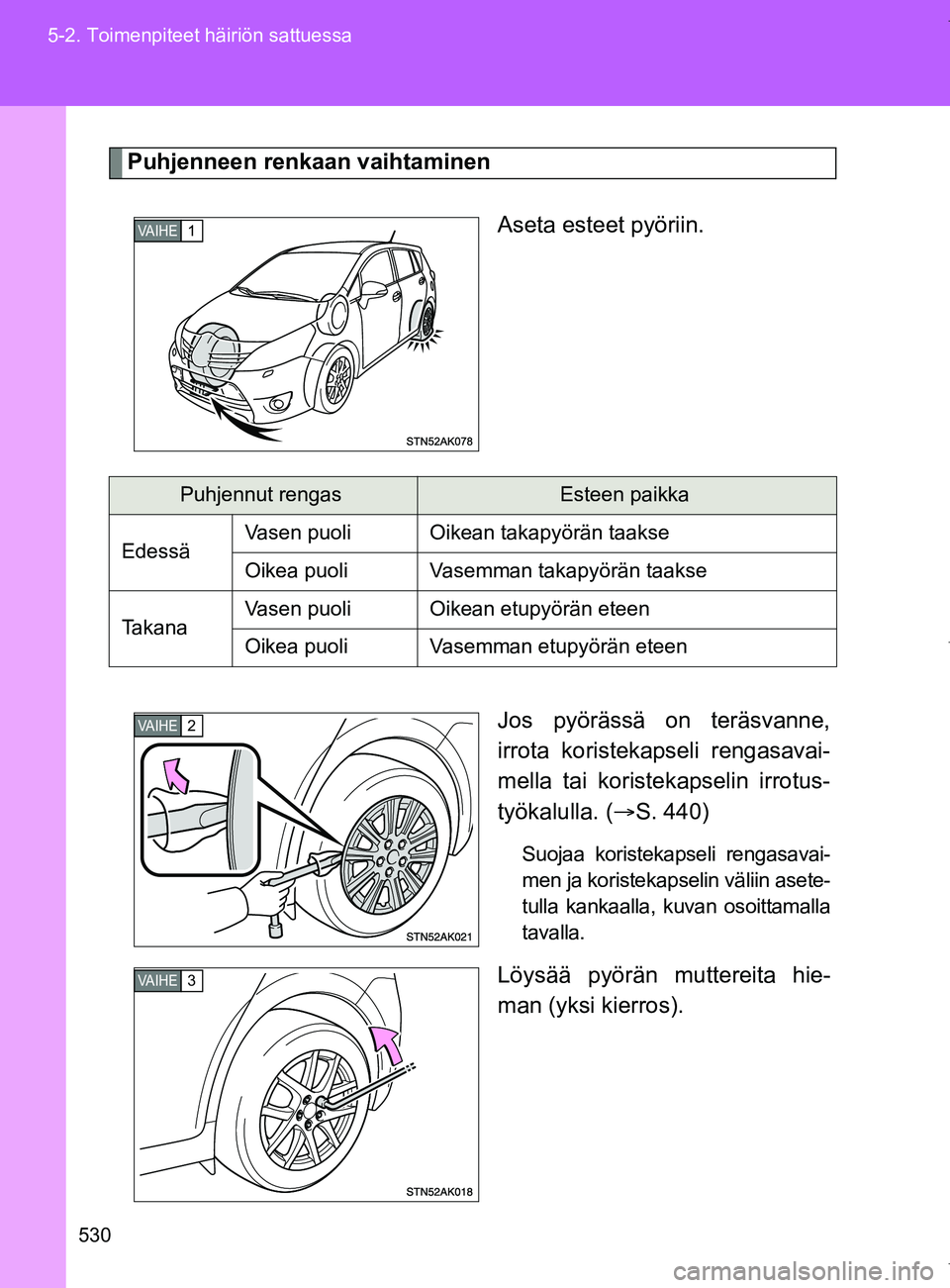

Puhjenneen renkaan vaihtaminen
Aseta esteet pyöriin.
Jos pyörässä on teräsvanne,
irrota koristekapseli rengasavai-
mella tai koristekapselin irrotus-
työkalulla. (S. 440)
Suojaa koristekapseli rengasavai-
men ja koristekapselin väliin asete-
tulla kankaalla, kuvan osoittamalla
tavalla.
Löysää pyörän muttereita hie-
man (yksi kierros).
VAIHE1
Puhjennut rengasEsteen paikka
Edessä Vasen puoli Oikean takapyörän taakse
Oikea puoli Vasemman takapyörän taakse
Takana Vasen puoli Oikean etupyörän eteen
Oikea puoli Vasemman etupyörän eteen
VAIHE2
VAIHE3
OM64517FI.book Page 530 Monday, January 2, 2017 6:19 PM

5
531
5-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
OM64517FI

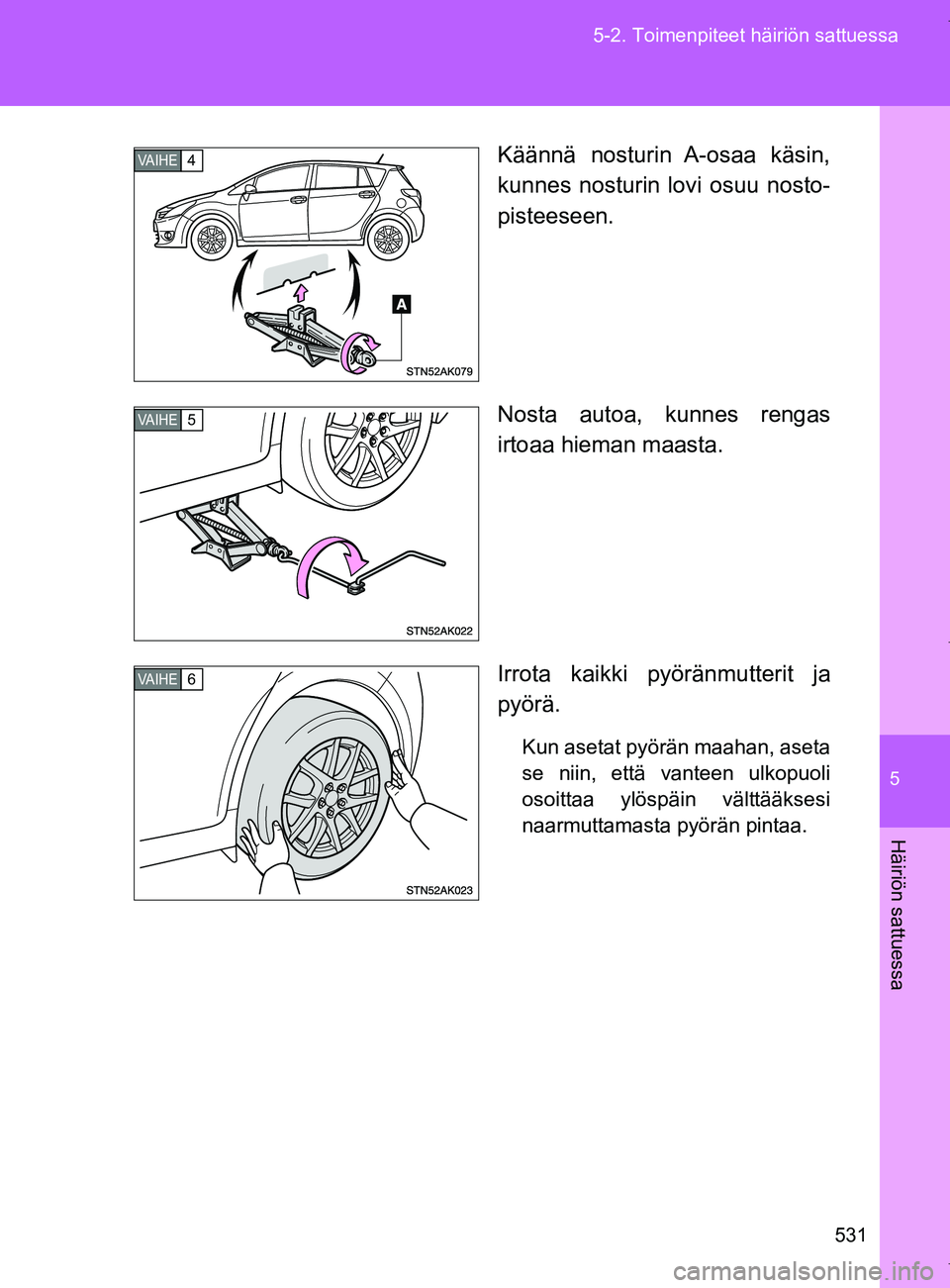

Käännä nosturin A-osaa käsin,
kunnes nosturin lovi osuu nosto-
pisteeseen.
Nosta autoa, kunnes rengas
irtoaa hieman maasta.
Irrota kaikki pyöränmutterit ja
pyörä.
Kun asetat pyörän maahan, aseta
se niin, että vanteen ulkopuoli
osoittaa ylöspäin välttääksesi
naarmuttamasta pyörän pintaa.
VAIHE4
VAIHE5
VAIHE6
OM64517FI.book Page 531 Monday, January 2, 2017 6:19 PM

532
5-2. Toimenpiteet häiriön sattuessa
OM64517FI
Varapyörän kiinnittäminen
Poista pöly ja lika pyörän koske-
tuspinnoilta.
Jos likaa jää pyörän kosketuspin-
noille, saattavat pyöränmutterit
löystyä auton liikkuessa ja pyörä
saattaa irrota.
Aseta varapyörä paikoilleen ja kiristä hieman jokaista pyörän-
mutteria käsin, kaikkia yhtä paljon.
Teräspyörän korvaaminen teräspyörällä (myös kompakti varapyörä)
Kiristä muttereita kunnes kartio-
osa koskettaa vannetta.
Kevytmetallivanteen ko rvaaminen teräsvanteella (mukaan lukien
kompakti varapyörä)
Kiristä muttereita kunnes kartio-
osa koskettaa vannetta.
VAIHE1
VAIHE2
Kartio-osa
Va n -
teen
pinta
Kartio-osa
Va n -
teen
pinta
OM64517FI.book Page 532 Monday, January 2, 2017 6:19 PM

5
533
5-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
OM64517FI

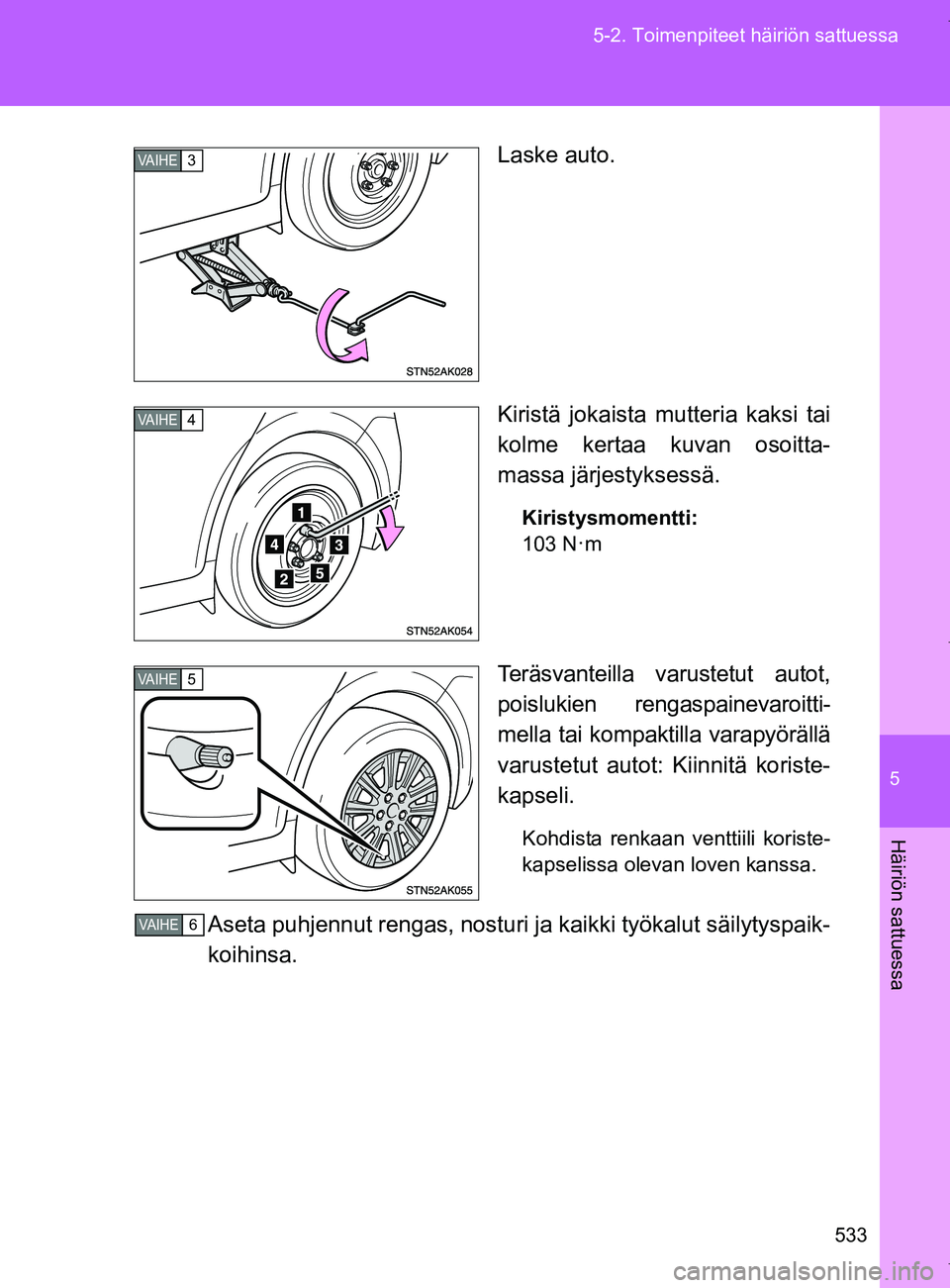

Laske auto.
Kiristä jokaista mutteria kaksi tai
kolme kertaa kuvan osoitta-
massa järjestyksessä.
Kiristysmomentti:
103 N
·m
Teräsvanteilla varustetut autot,
poislukien rengaspainevaroitti-
mella tai kompaktilla varapyörällä
varustetut autot: Kiinnitä koriste-
kapseli.
Kohdista renkaan venttiili koriste-
kapselissa olevan loven kanssa.
Aseta puhjennut rengas, nosturi ja
kaikki työkalut säilytyspaik-
koihinsa.
VAIHE3
VAIHE4
VAIHE5
VAIHE6
OM64517FI.book Page 533 Monday, January 2, 2017 6:19 PM

534
5-2. Toimenpiteet häiriön sattuessa
OM64517FI
■

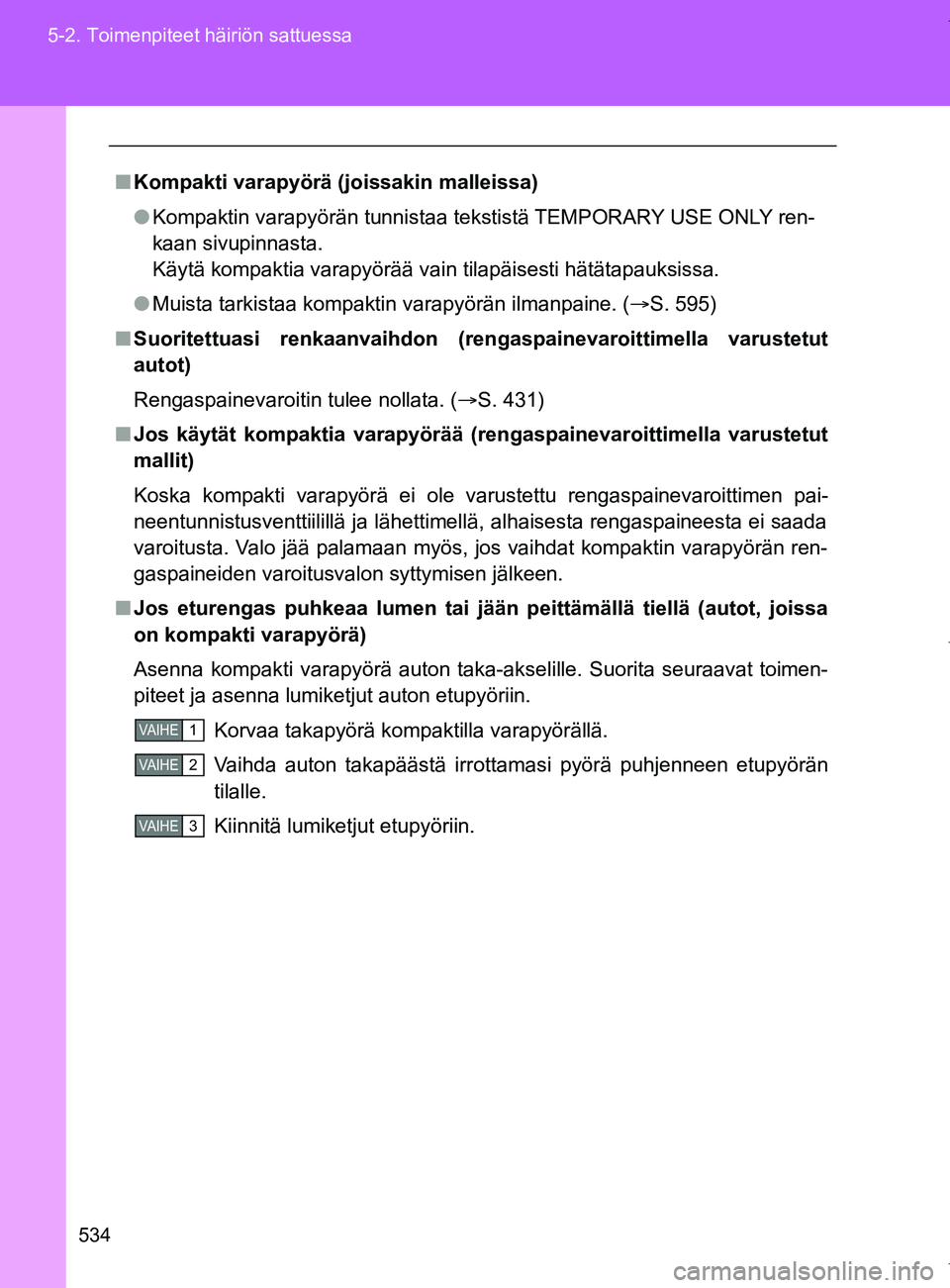

Kompakti varapyörä (joissakin malleissa)
● Kompaktin varapyörän tunnistaa tekstistä TEMPORARY USE ONLY ren-
kaan sivupinnasta.
Käytä kompaktia varapyörää vain tilapäisesti hätätapauksissa.
● Muista tarkistaa kompaktin varapyörän ilmanpaine. ( S. 595)
■ Suoritettuasi renkaanvaihdon (rengaspainevaroittimella varustetut
autot)
Rengaspainevaroitin tulee nollata. ( S. 431)
■ Jos käytät kompaktia varapyörää (rengaspainevaroittimella varustetut
mallit)
Koska kompakti varapyörä ei ole varustettu rengaspainevaroittimen pai-
neentunnistusventtiilillä ja lähettimellä, alhaisesta rengaspaineesta ei saada
varoitusta. Valo jää palamaan myös, jos vaihdat kompaktin varapyörän ren-
gaspaineiden varoitusvalon syttymisen jälkeen.
■ Jos eturengas puhkeaa lumen tai jään peittämällä tiellä (autot, joissa
on kompakti varapyörä)
Asenna kompakti varapyörä auton taka-akselille. Suorita seuraavat toimen-
piteet ja asenna lumiketjut auton etupyöriin.
Korvaa takapyörä kompaktilla varapyörällä.
Vaihda auton takapäästä irrottamasi pyörä puhjenneen etupyörän
tilalle.
Kiinnitä lumiketjut etupyöriin.
VAIHE1
VAIHE2
VAIHE3
OM64517FI.book Page 534 Monday, January 2, 2017 6:19 PM

5
535
5-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
OM64517FI

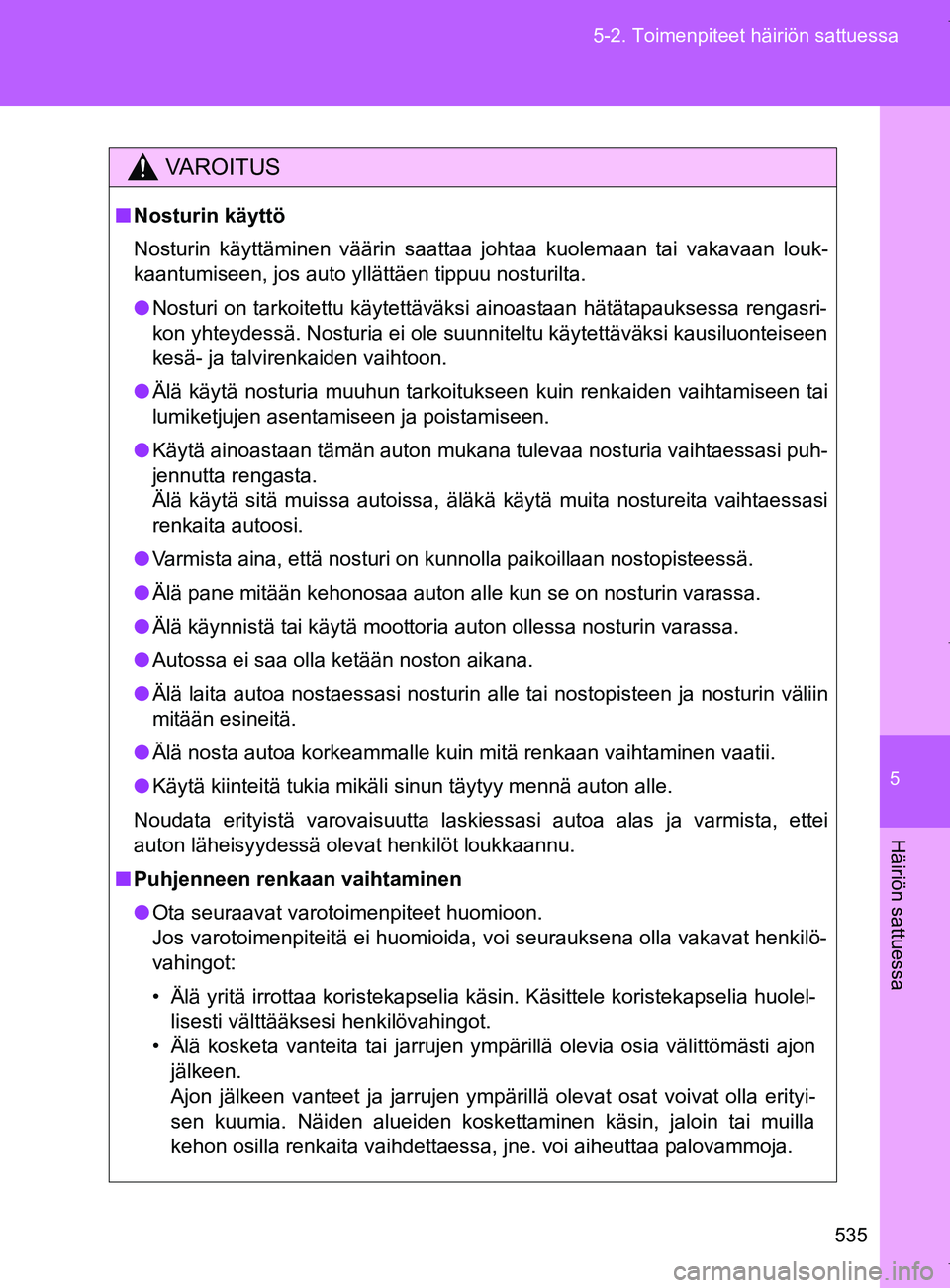

VAROITUS
■
Nosturin käyttö
Nosturin käyttäminen väärin saattaa johtaa kuolemaan tai vakavaan louk-
kaantumiseen, jos auto yllättäen tippuu nosturilta.
● Nosturi on tarkoitettu käytettäväksi ainoastaan hätätapauksessa rengasri-
kon yhteydessä. Nosturia ei ole suunniteltu käytettäväksi kausiluonteiseen
kesä- ja talvirenkaiden vaihtoon.
● Älä käytä nosturia muuhun tarkoitukseen kuin renkaiden vaihtamiseen tai
lumiketjujen asentamiseen ja poistamiseen.
● Käytä ainoastaan tämän auton mukana tulevaa nosturia vaihtaessasi puh-
jennutta rengasta.
Älä käytä sitä muissa autoissa, äläkä käytä muita nostureita vaihtaessasi
renkaita autoosi.
● Varmista aina, että nosturi on kunnolla paikoillaan nostopisteessä.
● Älä pane mitään kehonosaa auton alle kun se on nosturin varassa.
● Älä käynnistä tai käytä moottoria auton ollessa nostur\
in varassa.
● Autossa ei saa olla ketään noston aikana.
● Älä laita autoa nostaessasi nosturin alle tai nostopisteen ja nosturin väliin
mitään esineitä.
● Älä nosta autoa korkeammalle kuin mitä renkaan vaihtaminen vaatii.
● Käytä kiinteitä tukia mikäli sinun täytyy mennä auton alle.
Noudata erityistä varovaisuutta laskiessasi autoa alas ja varmista, ettei
auton läheisyydessä olevat henkilöt loukkaannu.
■ Puhjenneen renkaan vaihtaminen
● Ota seuraavat varotoimenpiteet huomioon.
Jos varotoimenpiteitä ei huomioida, voi seurauksena olla vakavat henkilö-
vahingot:
• Älä yritä irrottaa koristekapselia käsin. Käsittele koristekapselia huolel-
lisesti välttääksesi henkilövahingot.
• Älä kosketa vanteita tai jarrujen ympär illä olevia osia välittömästi ajon
jälkeen.
Ajon jälkeen vanteet ja jarrujen ympärillä olevat osat voivat olla erityi-
sen kuumia. Näiden alueiden koskettaminen käsin, jaloin tai muilla
kehon osilla renkaita vaihdettaessa, jne. voi aiheuttaa palovammoja.
OM64517FI.book Page 535 Monday, January 2, 2017 6:19 PM

536
5-2. Toimenpiteet häiriön sattuessa
OM64517FI

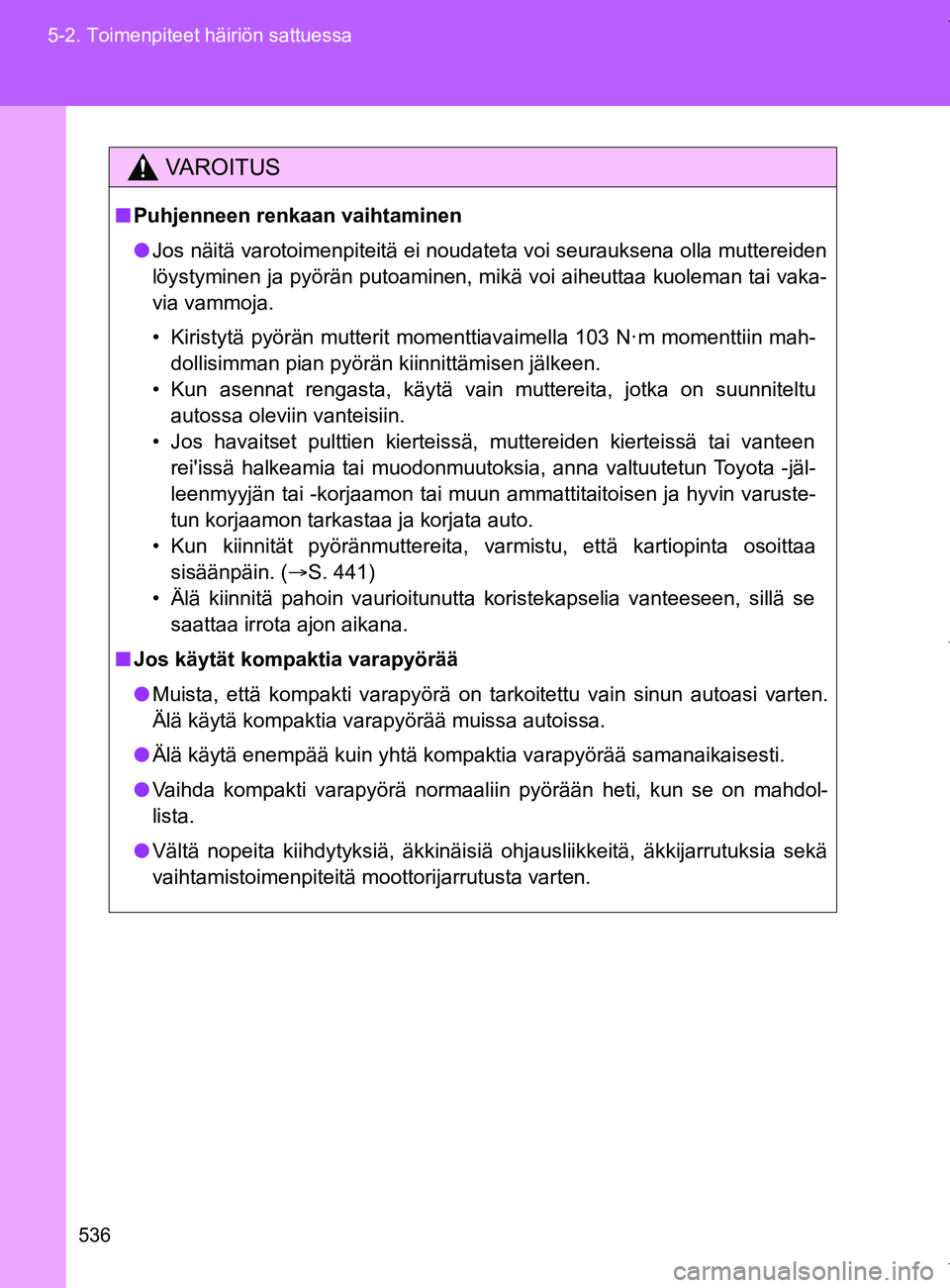

VAROITUS
■
Puhjenneen renkaan vaihtaminen
● Jos näitä varotoimenpiteitä ei noudateta voi seurauksena olla muttereiden
löystyminen ja pyörän putoaminen, mikä voi aiheuttaa kuoleman tai vaka-
via vammoja.
• Kiristytä pyörän mutterit momenttiavaimella 103 N·m momenttiin mah-
dollisimman pian pyörän kiinnittämisen jälkeen.
• Kun asennat rengasta, käytä vain muttereita, jotka on suunniteltu autossa oleviin vanteisiin.
• Jos havaitset pulttien kierteissä, muttereiden kierteissä tai vanteen rei'issä halkeamia tai muodonmuutoksia, anna valtuutetun Toyota -jäl-
leenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varuste-
tun korjaamon tarkastaa ja korjata auto.
• Kun kiinnität pyöränmuttereita, varmistu, että kartiopinta osoittaa sisäänpäin. ( S. 441)
• Älä kiinnitä pahoin vaurioitunutta koristekapselia vanteeseen, sillä se saattaa irrota ajon aikana.
■ Jos käytät kompaktia varapyörää
● Muista, että kompakti varapyörä on tarkoitettu vain sinun autoasi varten.
Älä käytä kompaktia varapyörää muissa autoissa.
● Älä käytä enempää kuin yhtä kompaktia varapyörää samanaikaisesti.
● Vaihda kompakti varapyörä normaaliin pyörään heti, kun se on mahdol-
lista.
● Vältä nopeita kiihdytyksiä, äkkinäisiä ohjausliikkeitä, äkkijarrutuksia sekä
vaihtamistoimenpiteitä moottorijarrutusta varten.
OM64517FI.book Page 536 Monday, January 2, 2017 6:19 PM
