2017 TOYOTA VERSO Omistajan Käsikirja (in Finnish)

457
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64517FI
*1: Dieselmoottorilla varustetut mallit
*2: Bensiinimoottorilla varustetut mallit
*3: Älyavainjärjestelmällä varustetut mallit
*4: Halogeeniajovaloilla varustetut mallit
*5: Kaasupurkausajovaloilla varustetut mallit

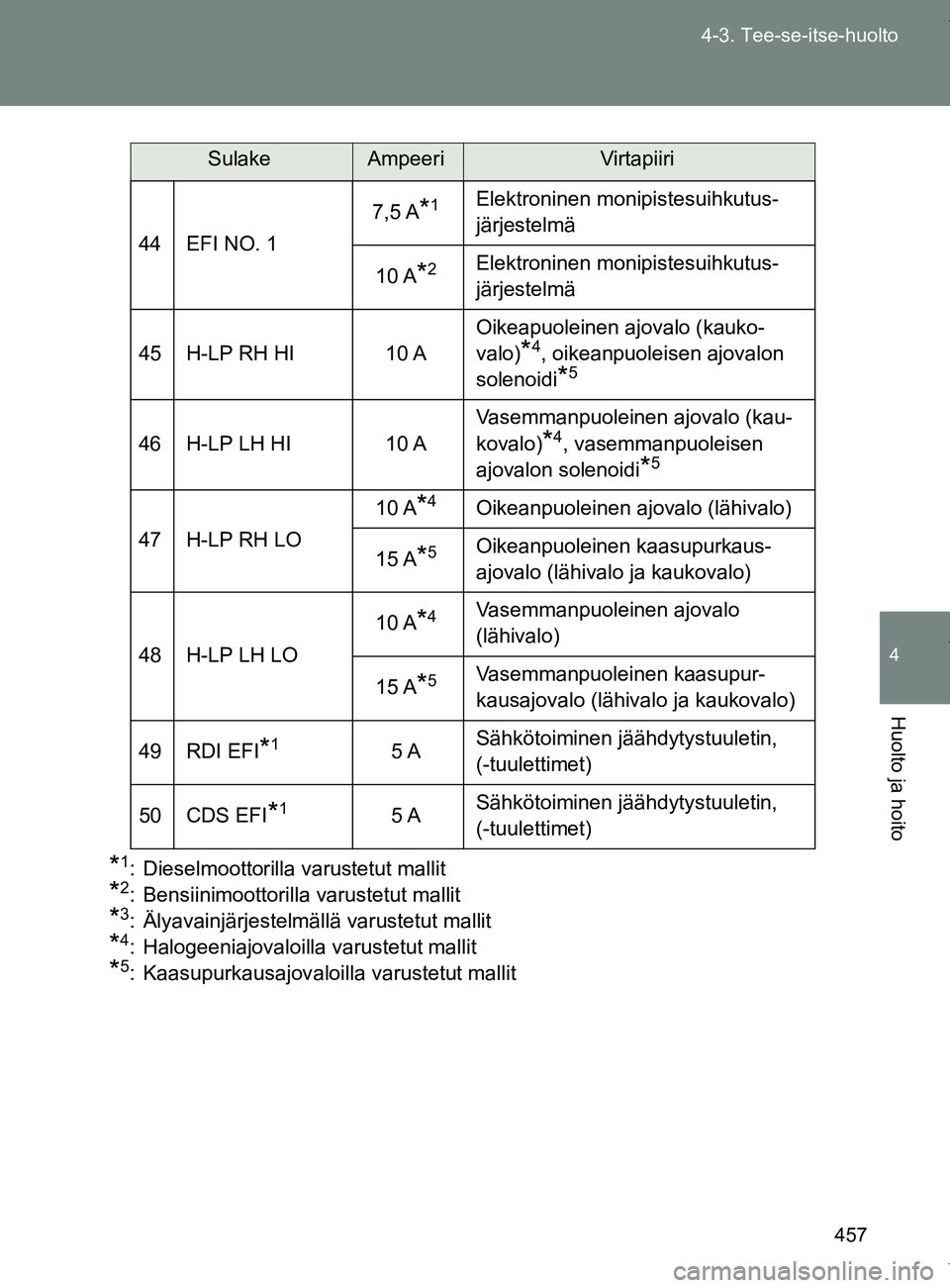

44 EFI NO. 1
7,5 A
*1Elektroninen monipistesuihkutus-
järjestelmä
10 A*2Elektroninen monipistesuihkutus-
järjestelmä
45 H-LP RH HI 10 A Oikeapuoleinen ajovalo (kauko-
valo)
*4, oikeanpuoleisen ajovalon
solenoidi
*5
46 H-LP LH HI 10 A Vasemmanpuoleinen ajovalo (kau-
kovalo)*4, vasemmanpuoleisen
ajovalon solenoidi
*5
47 H-LP RH LO 10 A
*4Oikeanpuoleinen ajovalo (lähivalo)
15 A
*5Oikeanpuoleinen kaasupurkaus-
ajovalo (lähivalo ja kaukovalo)
48 H-LP LH LO 10 A
*4Vasemmanpuoleinen ajovalo
(lähivalo)
15 A
*5Vasemmanpuoleinen kaasupur-
kausajovalo (lähivalo ja kaukovalo)
49 RDI EFI
*15 A Sähkötoiminen jäähdytystuuletin,
(-tuulettimet)
50 CDS EFI
*15 A Sähkötoiminen jäähdytystuuletin,
(-tuulettimet)
SulakeAmpeeriVirtapiiri
OM64517FI.book Page 457 Monday, January 2, 2017 6:19 PM

458
4-3. Tee-se-itse-huolto
OM64517FI
■
Kojetaulun alla (tyyppi A)
SulakeAmpeeriVirtapiiri
1 TAIL 10 AEtuseisontavalot, takavalot, rekisteri-
kilven valot, takasumuvalo, etusumu-
valot, ajovalojen korkeudensäädin,
mittariston valot, hansikaslokeron
valo, painikkeiden valaistus, pysä-
köintitutkan ECU, Pre-Collision-jär-
jestelmän (PCS) katkaisin
2 ECU-IG NO. 3 10 A Panoraamakaton verho, automaatti-
nen häikäisemätön sisäpuolinen
taustapeili, älyavainjärjestelmä, audi-
ojärjestelmä, Stop & Start -järjes-
telmä
*1Pre-Collision-järjestelmä
(PCS), yhdyskäytävän ECU
3 FR DOOR 20 A Sähkötoimiset ikkunat (etumatkusta-
jan puoli)
4 RL DOOR 20 A Sähkötoimiset ikkunat
(vasen takaovi)
5 RR DOOR 20 A Sähkötoimiset ikkunat
(oikea takaovi)
6 CIG 15 A Sähkön ulosotot
7 ACC 7,5 AVaihteenvalitsimen lukitusjärjes-
telmä, audiojärjestelmä, sähkölaittei-
den pääohjausyksikkö (Main body
ECU), sähkön ulosotto, ulkopuoliset
taustapeilit, Stop & Start -järjes-
telmä
*1, yhdyskäytävän ECU
OM64517FI.book Page 458 Monday, January 2, 2017 6:19 PM

459
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64517FI
8 MIR HTR 10 A
Ulkopuolisten taustapeilien huur-
teenpoistolaite
9 RR FOG 7,5 A Takasumuvalo
10 IGN 7,5 AOhjauspyörän lukitusjärjestelmä,
SRS-turvatyynyjärjestelmä, elektro-
ninen monipistesuihkutusjärjestelmä,
käynnistysjärjestelmä, yhdyskäytä-
vän ECU
11 METER 7,5 A Mittaristo, Stop & Start -järjestelmä
*1
12 SEAT HTR 15 A Istuinlämmittimet
13 HTR-IG 10 A Ilmastointilaite, lisälämmitin
14 WIPER 25 ATuulilasinpyyhkimet, sadetunnisti-
mella varustetut tuulilasinpyyhkijät
15 RR WIPER 15 A Takalasinpyyhin
16 WASHER 15 A Tuulilasin pesin, takalasin pesin
17 ECU-IG NO. 1 10 A Sähkölaitteiden pääohjausyksikkö
(Main body ECU)
*2, vaihteiston lukitus-
järjestelmä, ABS-jarrujärjestelmä,
ohjauksen tunnistin, kallistumiskulman
tunnistin, VSC+-järjestelmä, ajovalojen
pesimet, SEQUENTIAL-katkaisin, auto-
maattinen ajovalojen korkeudensäätö-
järjestelmä, sähkötoiminen
ohjaustehostin, rengaspainevaroitin
18 ECU-IG NO. 2 10 A Peruutusvalo, latausjärjestelmä
*2,
hätävilkut, takalasin huurteenpoisto-
laite, PASSENGER AIRBAG -merk-
kivalo, lämmitys- ja
ilmastointijärjestelmä, pysäköintitut-
kan merkkivalo, pysäköintitutkan kat-
kaisin, lisäakku
SulakeAmpeeriVirtapiiri
OM64517FI.book Page 459 Monday, January 2, 2017 6:19 PM

460
4-3. Tee-se-itse-huolto
OM64517FI
*1: Dieselmoottorilla varustetut autot
*2: Bensiinimoottorilla varustetut autot
*3: Autot ilman älyavainjärjestelmää

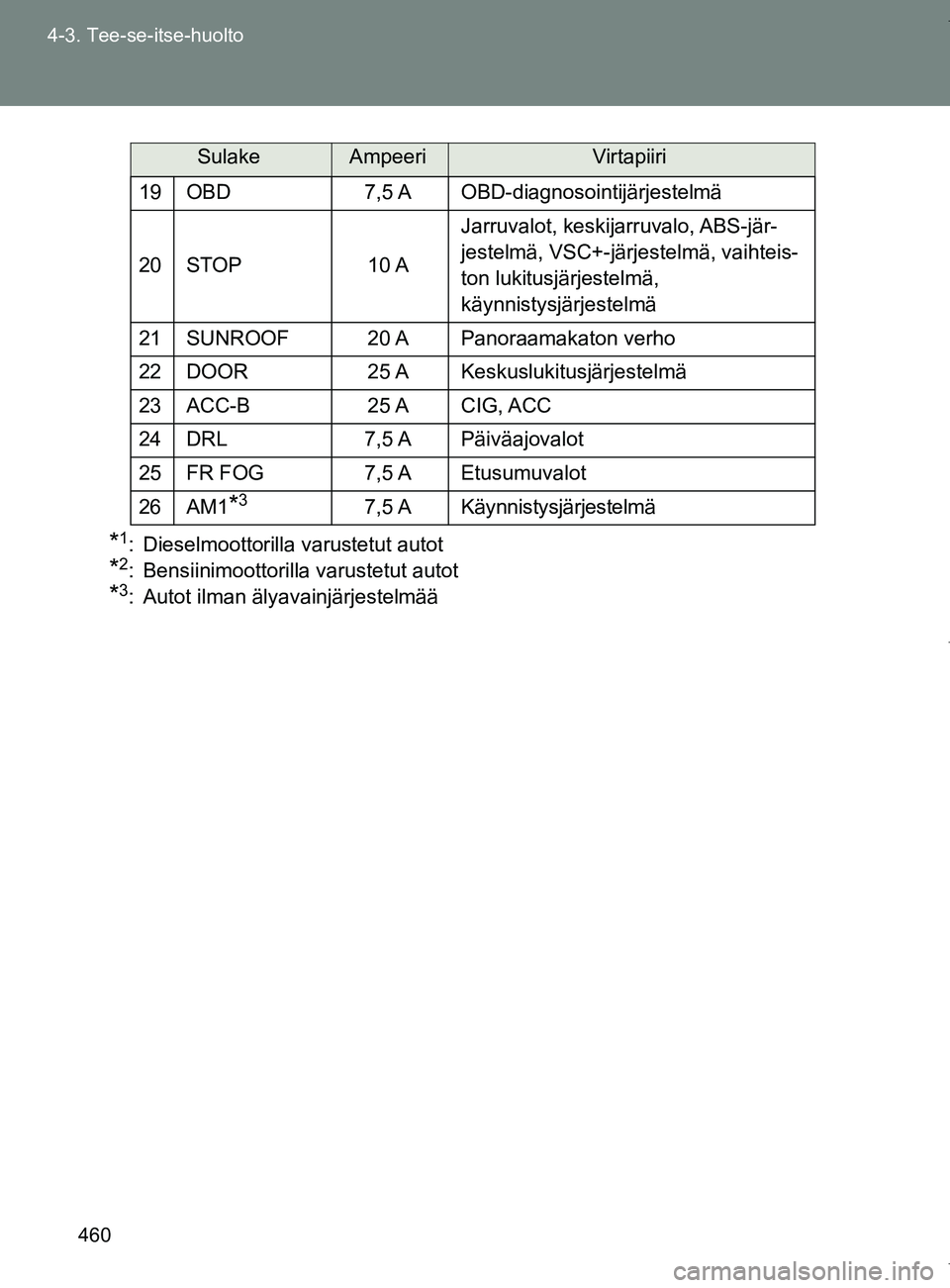

19 OBD
7,5 A OBD-diagnosointijärjestelmä
20 STOP 10 AJarruvalot, keskijarruvalo, ABS-jär-
jestelmä, VSC+-järjestelmä, vaihteis-
ton lukitusjärjestelmä,
käynnistysjärjestelmä
21 SUNROOF 20 A Panoraamakaton verho
22 DOOR 25 A Keskuslukitusjärjestelmä
23 ACC-B 25 A CIG, ACC
24 DRL 7,5 A Päiväajovalot
25 FR FOG 7,5 A Etusumuvalot
26 AM1
*37,5 A Käynnistysjärjestelmä
SulakeAmpeeriVirtapiiri
OM64517FI.book Page 460 Monday, January 2, 2017 6:19 PM

461
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64517FI
■
Kojetaulun alla (tyyppi B)
SulakeAmpeeriVirtapiiri
1 WIPER NO. 2 7,5 A Latausjärjestelmä
2 POWER 30 ASähkötoimiset ikkunat (kuljettajan
puoli)
3 DEF 30 A Takalasin lämmitin, MIR HTR
■ Vaihdettuasi sulakkeen
● Jos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. (S. 463)
● Jos vaihdettu sulake palaa toistamiseen, anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto.
■ Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vahingoittuu.
■ Kun vaihdat polttimoita
Toyota suosittelee käytettäväksi alkuperäisiä Toyota-tuotteita, jotka on suun-
niteltu tätä autoa varten. Koska tietyt polttimot on kytketty virtapiireihin, jotka
on suunniteltu estämään ylikuormitustilanteita, muut kuin alkuperäistuotteet
saattavat olla sopimattomia.
OM64517FI.book Page 461 Monday, January 2, 2017 6:19 PM

462
4-3. Tee-se-itse-huolto
OM64517FI

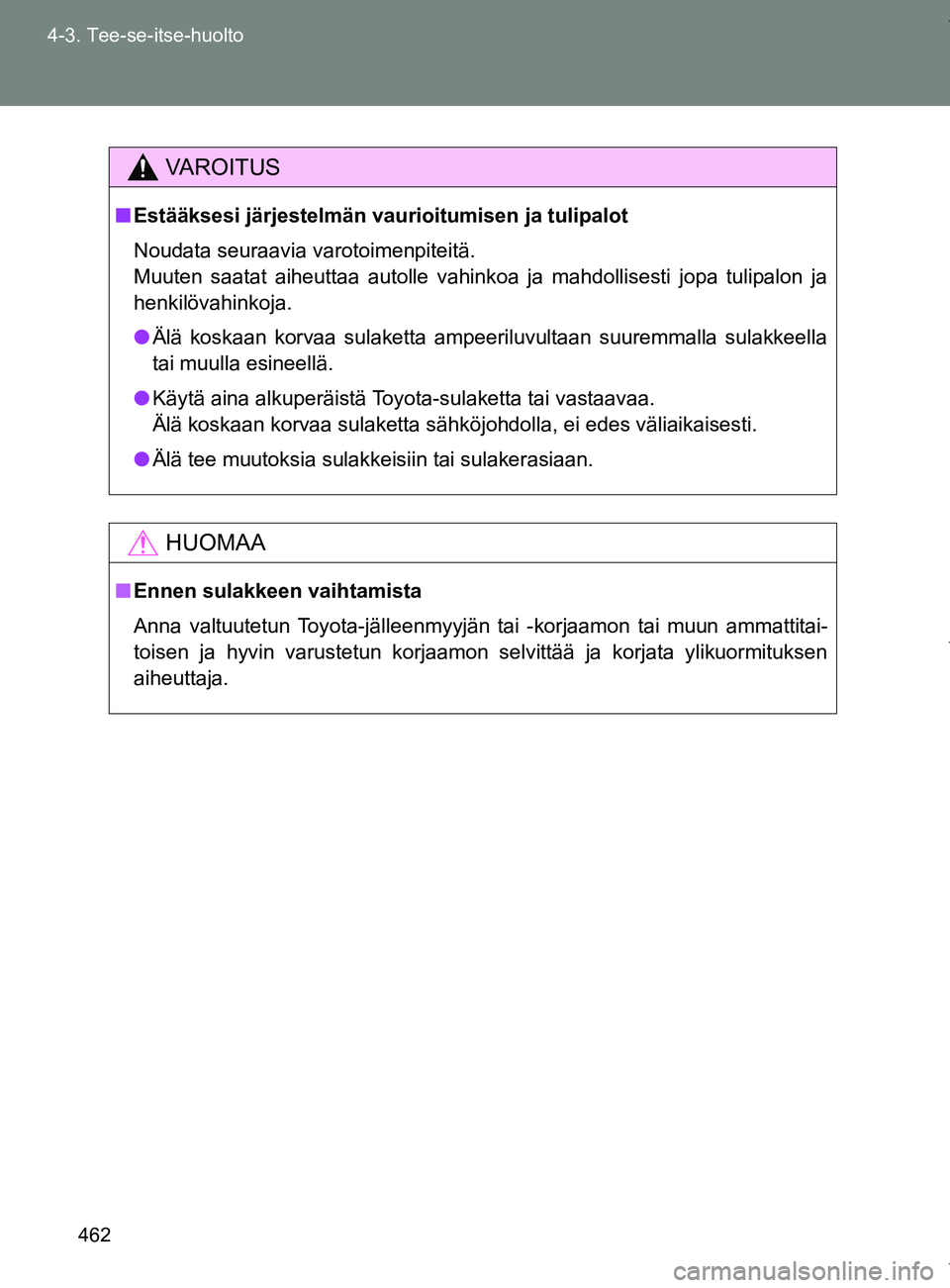

VAROITUS
■
Estääksesi järjestelmän vaurioitumisen ja tulipalot
Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.
● Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkeella
tai muulla esineellä.
● Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes väliaikaisesti.
● Älä tee muutoksia sulakkeisiin tai sulakerasiaan.
HUOMAA
■Ennen sulakkeen vaihtamista
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun korjaamon selvittää ja korjata ylikuormituksen
aiheuttaja.
OM64517FI.book Page 462 Monday, January 2, 2017 6:19 PM

463
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64517FI
Polttimot
Seuraavat polttimot voit vaihtaa itse. Vaihtamisen vaikeusaste riippuu
polttimoista. Koska on vaara, että osat voivat vaurioitua, suositte-
lemme, että vaihto suoritetaan valtuutetussa Toyota-huoltokorjaamossa
tai muussa ammattitaitoisessa ja hyvin varustetussa korjaamossa.
■Hanki ehjä polttimo
Tarkista vaihdettavan polttimon tehoarvot. ( S. 598)
■ Irrota moottoritilan suojus
S. 414
■ Etupolttimoiden sijainti
Ajovalojen kaukovalo
(halogeeniajovalot)
Ajovalojen lähivalo
(halogeeniajovalot)
Etusuunta-
valo
Etusumuvalot
Etuseisontavalo/
päiväajovalot
(halogeeniajovalot)
Sivusuunta-
valot
OM64517FI.book Page 463 Monday, January 2, 2017 6:19 PM

464
4-3. Tee-se-itse-huolto
OM64517FI
■

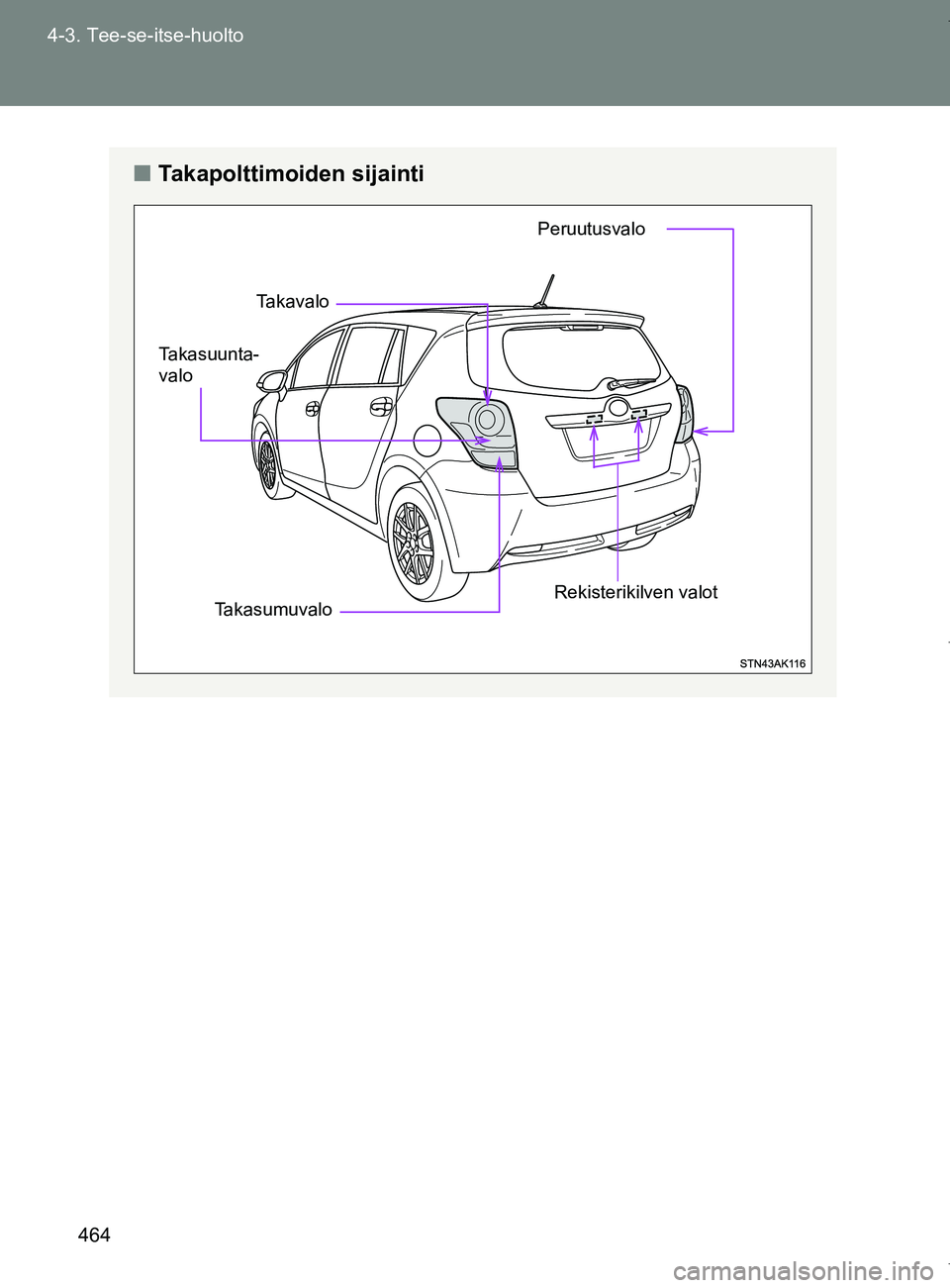

Takapolttimoiden sijainti
Takavalo
Rekisterikilven valot
Takasuunta-
valo
Peruutusvalo
Takasumuvalo
OM64517FI.book Page 464 Monday, January 2, 2017 6:19 PM
