2017 TOYOTA VERSO Omistajan Käsikirja (in Finnish)

265
2-5. Muiden ajojärjestelmien käyttö
2
Ajettaessa
OM64517FI

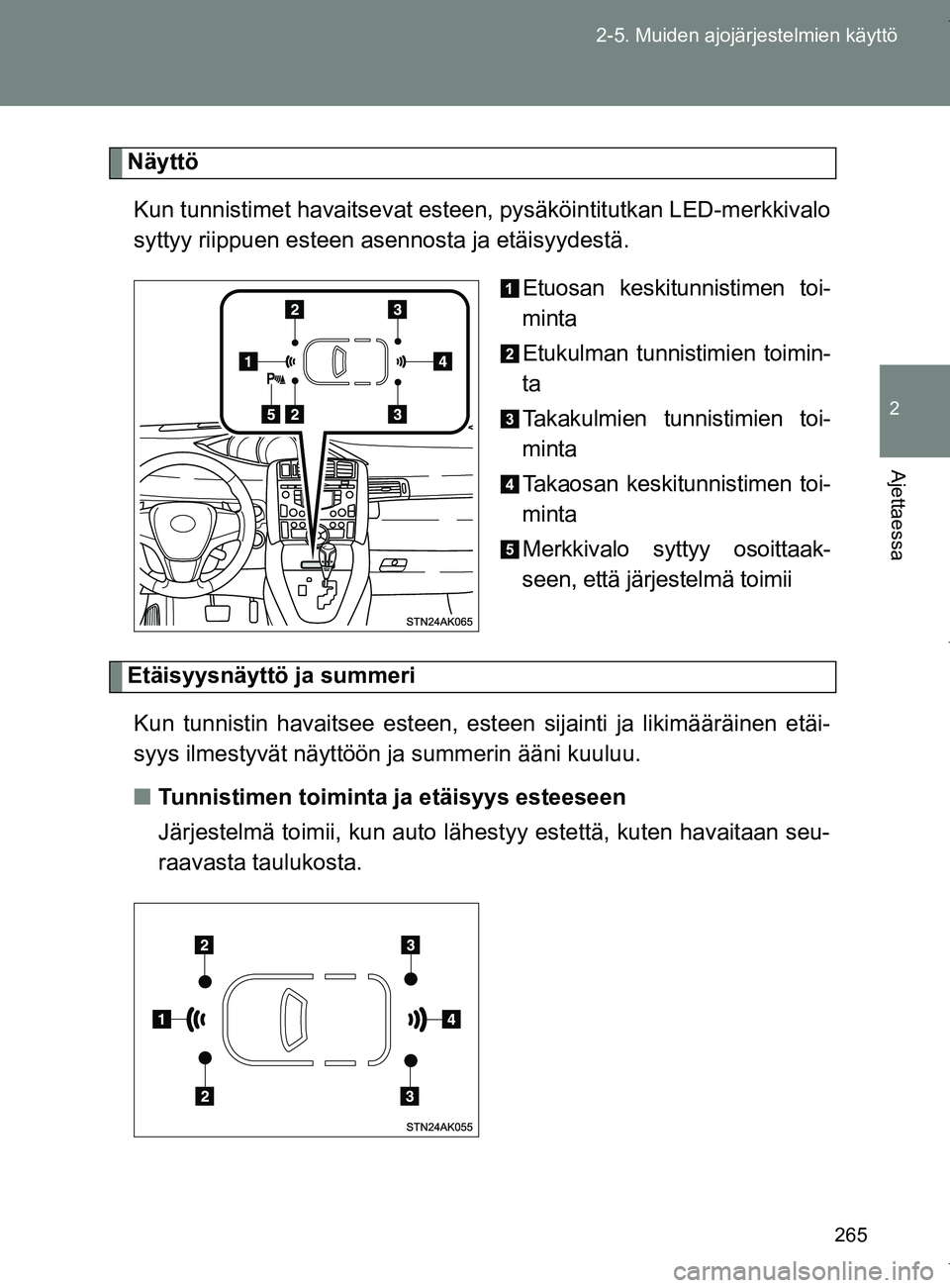

Näyttö
Kun tunnistimet havaitsevat esteen , pysäköintitutkan LED-merkkivalo
syttyy riippuen esteen asennosta ja etäisyydestä.
Etuosan keskitunnistimen toi-
minta
Etukulman tunnistimien toimin-
ta
Takakulmien tunnistimien toi-
minta
Takaosan keskitunnistimen toi-
minta
Merkkivalo syttyy osoittaak-
seen, että järjestelmä toimii
Etäisyysnäyttö ja summeri
Kun tunnistin havaitsee esteen, esteen sijainti ja likimääräinen etäi-
syys ilmestyvät näyttöön ja summerin ääni kuuluu.
■ Tunnistimen toiminta ja etäisyys esteeseen
Järjestelmä toimii, kun auto lähestyy estettä, kuten havaitaan seu-
raavasta taulukosta.
OM64517FI.book Page 265 Monday, January 2, 2017 6:19 PM

266
2-5. Muiden ajojärjestelmien käyttö
OM64517FI
Etutunnistin keskellä
Etukulmien tunnistin
Takakulmien tunnistimet
Takatunnistin keskellä
Etäisyys esteeseen cmMerkkivalo ja summeri
Noin 100 - 50 Jaksottainen
Noin 50 - 37,5 Nopea jaksottainen
Noin 37,5 - 30 Erittäin nopea jaksottainen
Noin 30 tai vähemmän Jatkuva
Etäisyys esteeseen cmMerkkivalo ja summeri
Noin 60 - 45 Jaksottainen
Noin 45 - 30 Nopea jaksottainen
Noin 30 tai vähemmän Jatkuva
Etäisyys esteeseen cmMerkkivalo ja summeri
Noin 60 - 45 Jaksottainen
Noin 45 - 30 Nopea jaksottainen
Noin 30 tai vähemmän Jatkuva
Etäisyys esteeseen cmMerkkivalo ja summeri
Noin 150 - 60 Jaksottainen
Noin 60 - 45 Nopea jaksottainen
Noin 45 - 35 Erittäin nopea jaksottainen
Noin 35 tai vähemmän Jatkuva
OM64517FI.book Page 266 Monday, January 2, 2017 6:19 PM

267
2-5. Muiden ajojärjestelmien käyttö
2
Ajettaessa
OM64517FI
■

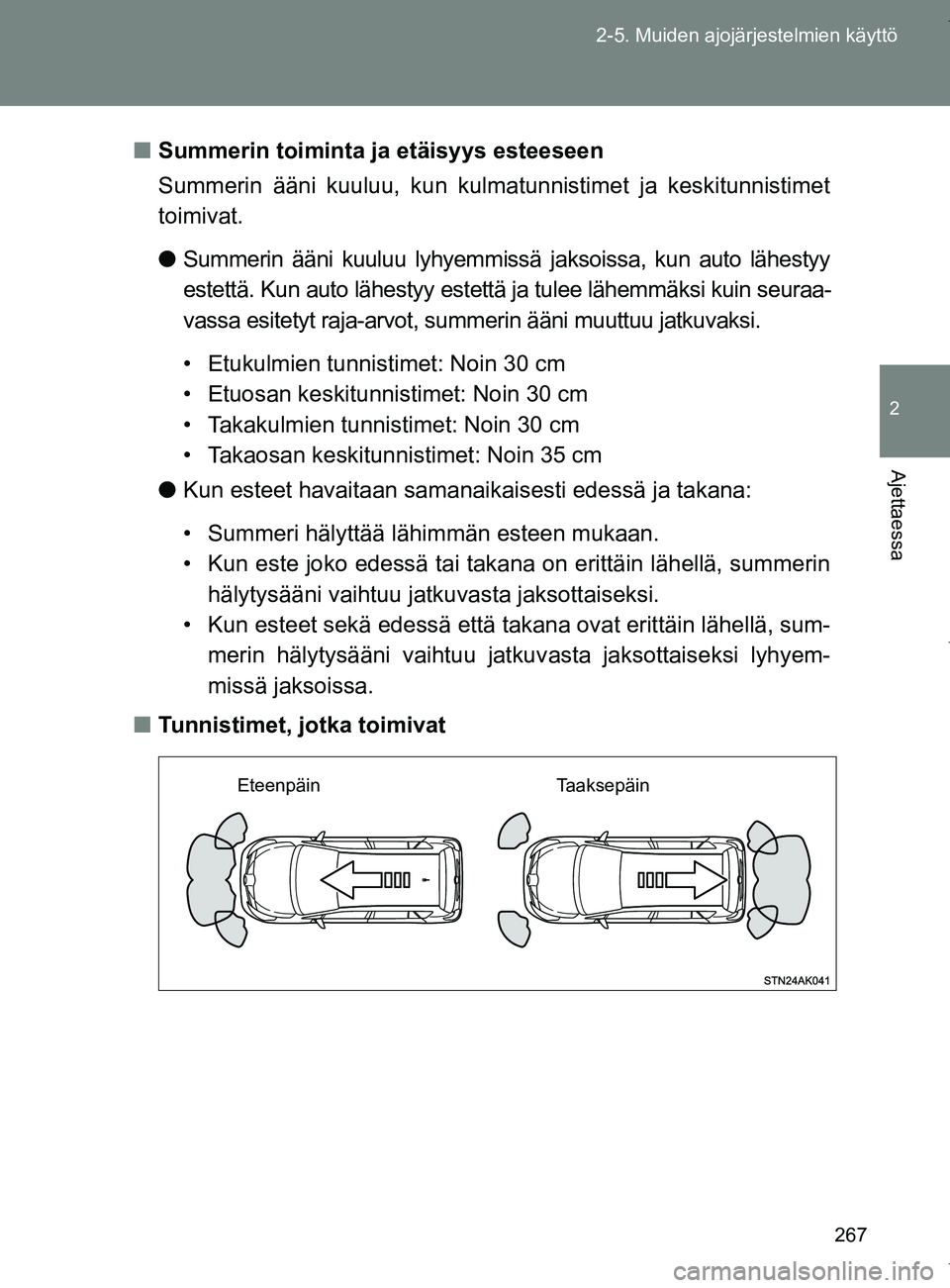

Summerin toiminta ja etäisyys esteeseen
Summerin ääni kuuluu, kun kulmatunnistimet ja keskitunnistimet
toimivat.
●Summerin ääni kuuluu lyhyemmissä jaksoissa, kun auto lähestyy
estettä. Kun auto lähestyy estettä ja tulee lähemmäksi kuin seuraa-
vassa esitetyt raja-arvot, summerin ääni muuttuu jatkuvaksi.
• Etukulmien tunnistimet: Noin 30 cm
• Etuosan keskitunnistimet: Noin 30 cm
• Takakulmien tunnistimet: Noin 30 cm
• Takaosan keskitunnist imet: Noin 35 cm
● Kun esteet havaitaan samanaikaisesti edessä ja takana:
• Summeri hälyttää lähimmän esteen mukaan.
• Kun este joko edessä tai takana on erittäin lähellä, summerin
hälytysääni vaihtuu jatk uvasta jaksottaiseksi.
• Kun esteet sekä edessä että takana ovat erittäin lähellä, sum- merin hälytysääni vaihtuu jatkuv asta jaksottaiseksi lyhyem-
missä jaksoissa.
■ Tunnistimet, jotka toimivat
Eteenpäin Taaksepäin
OM64517FI.book Page 267 Monday, January 2, 2017 6:19 PM

268
2-5. Muiden ajojärjestelmien käyttö
OM64517FI

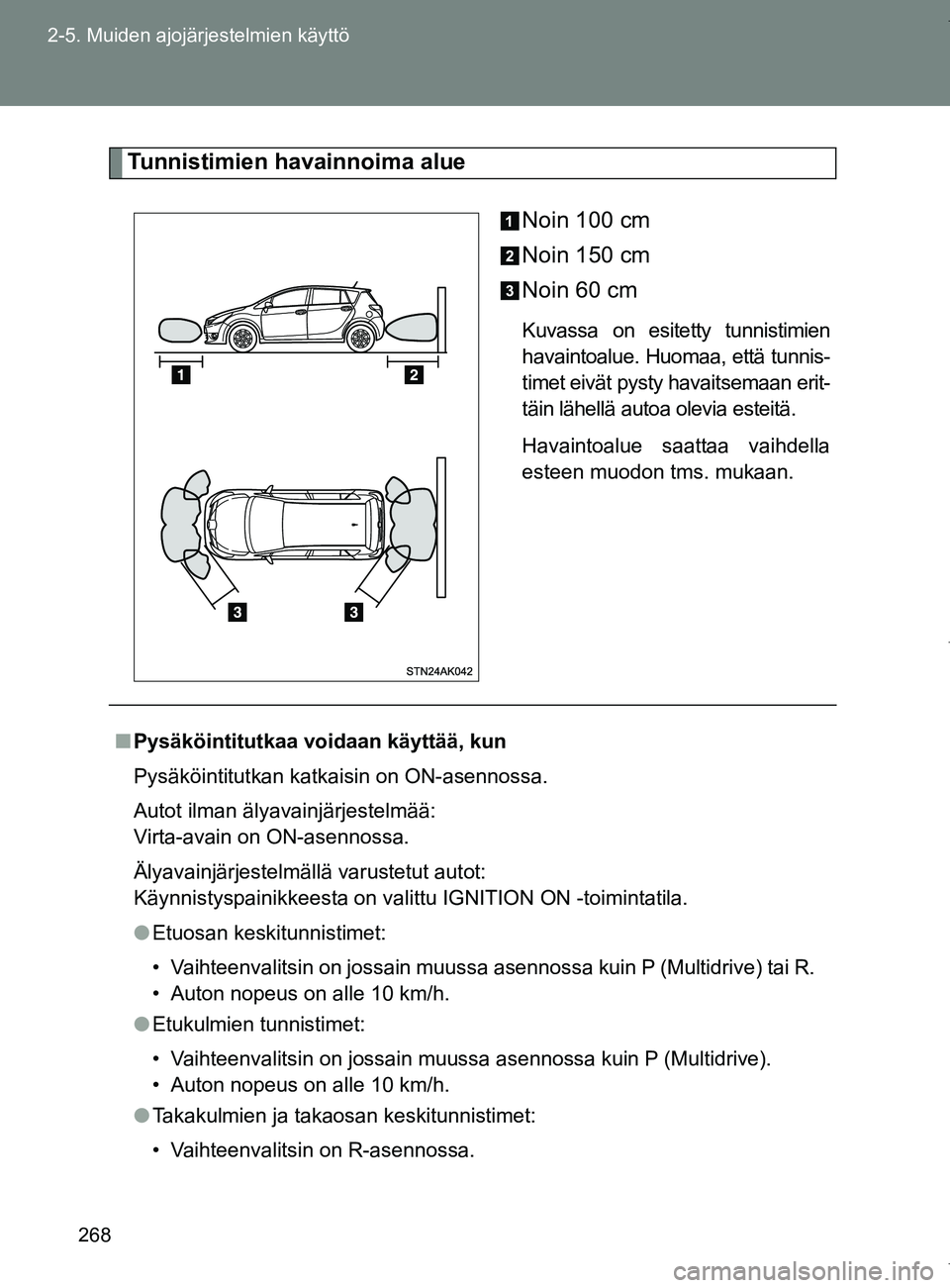

Tunnistimien havainnoima alue
Noin 100 cm
Noin 150 cm
Noin 60 cm
Kuvassa on esitetty tunnistimien
havaintoalue. Huomaa, että tunnis-
timet eivät pysty havaitsemaan erit-
täin lähellä autoa olevia esteitä.
Havaintoalue saattaa vaihdella
esteen muodon tms. mukaan.
■Pysäköintitutkaa voidaan käyttää, kun
Pysäköintitutkan katkaisin on ON-asennossa.
Autot ilman älyavainjärjestelmää:
Virta-avain on ON-asennossa.
Älyavainjärjestelmällä varustetut autot:
Käynnistyspainikkeesta on valittu IGNITION ON -toimintatila.
● Etuosan keskitunnistimet:
• Vaihteenvalitsin on jossain muussa asennossa kuin P (Multidrive) tai R.
• Auton nopeus on alle 10 km/h.
● Etukulmien tunnistimet:
• Vaihteenvalitsin on jossain muussa asennossa kuin P (Multidrive).
• Auton nopeus on alle 10 km/h.
● Takakulmien ja takaosan keskitunnistimet:
• Vaihteenvalitsin on R-asennossa.
OM64517FI.book Page 268 Monday, January 2, 2017 6:19 PM

269
2-5. Muiden ajojärjestelmien käyttö
2
Ajettaessa
OM64517FI
■
Tunnistimen havaintokykyyn liittyvää tietoa
● Tietyt autoon ja ajo-olosuhteisiin liittyvät seikat vaikuttavat tunnistimien
havaintotarkkuuteen. Tilanteita, jolloin tunnistimet eivät ehkä pysty
havaitsemaan estettä oikein, on lueteltu alla.
• Tunnistimeen on kerääntynyt lunta tai jäätä.
• Tunnistin on jäässä.
• Tunnistin on jollain tavalla peitetty.
• Auto on voimakkaasti kallellaan.
• Ajettaessa erittäin kuoppaisilla teillä, mäissä, sorateillä ja heinikossa.
• Auton ympärillä on paljon melua esim. ajoneuvojen äänitorvet, mootto-
ripyörien moottorit, raskaiden ajoneuvojen ilmajarrut tai muu kova
melu, josta lähtee ultraääniaaltoja.
• Lähistöllä on toinen auto, jossa on pysäköintitutka.
• Tunnistin on vesikerroksen peittämä, esim. kaatosateella.
• Auton lokasuojaan on asennettu pystytanko tai radioantenni.
• Autoon on kiinnitetty hinaussilmukka.
• Puskuri tai tunnistin saa kovan iskun.
• Auto lähestyy korkeaa tai suorakulmaista reunakiveystä.
• Kirkkaassa auringonvalossa tai erittäin kylmällä säällä.
• Jos autoon asennetaan muu kuin alkuperäinen jousitusjärjestelmä (esim. madallettu jousitus).
Yllä mainittujen esimerkkien lisäksi on tilanteita, joissa liikennemerkkien ja
muiden esineiden muodosta johtuen tunnistin päättelee, että esteet ovat
lähempänä kuin mitä ne todellisuudessa ovat.
● Tunnistin ei pysty havaitsemaan tietyn muotoisia esteitä. Kiinnitä erityistä
huomiota seuraavien esteiden kohdalla:
• Vaijerit, aidat, köydet jne.
• Ääniaaltoja imevät esineet, kuten puuvilla ja lumi tms
• Teräväkulmaiset esineet
• Matalat esteet
• Korkeat esteet, joiden yläosa työntyy kohti autoasi
OM64517FI.book Page 269 Monday, January 2, 2017 6:19 PM

270
2-5. Muiden ajojärjestelmien käyttö
OM64517FI
■

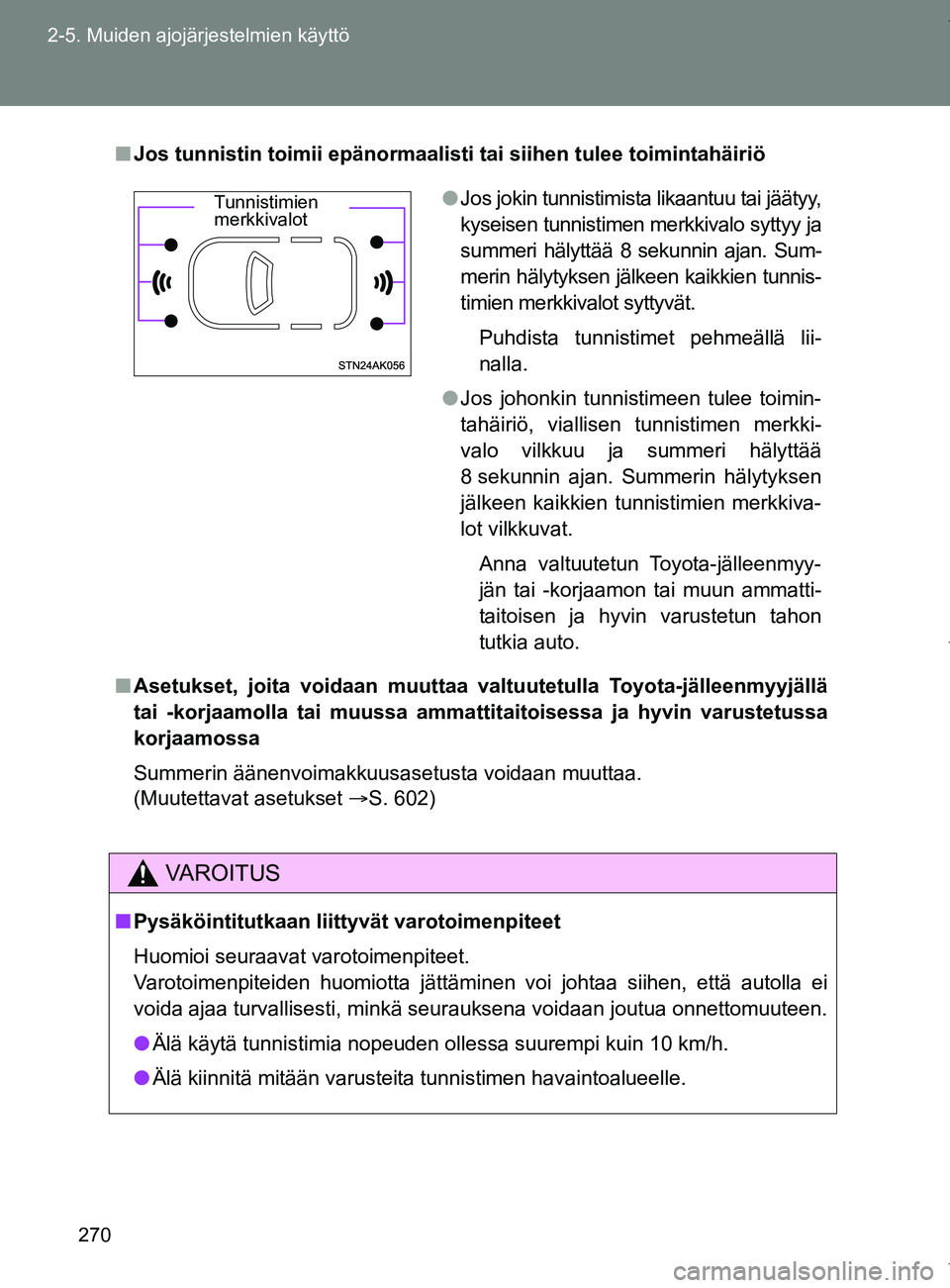

Jos tunnistin toimii epänormaalisti tai siihen tulee toimintahäiriö
■ Asetukset, joita voidaan muuttaa valtuutetulla Toyota-jälleenmyyjällä
tai -korjaamolla tai muussa ammattitaitoisessa ja hyvin varustetussa
korjaamossa
Summerin äänenvoimakkuusasetusta voidaan muuttaa.
(Muutettavat asetukset S. 602)
VAROITUS
■Pysäköintitutkaan liittyvät varotoimenpiteet
Huomioi seuraavat varotoimenpiteet.
Varotoimenpiteiden huomiotta jättäminen voi johtaa siihen, että autolla ei
voida ajaa turvallisesti, minkä seurauksena voidaan joutua onnettomuuteen.
● Älä käytä tunnistimia nopeuden ollessa suurempi kuin 10 km/h.
● Älä kiinnitä mitään varusteita tunnistimen havaintoalueelle.
●Jos jokin tunnistimista likaantuu tai jäätyy,
kyseisen tunnistimen merkkivalo syttyy ja
summeri hälyttää 8 sekunnin ajan. Sum-
merin hälytyksen jälkeen kaikkien tunnis-
timien merkkivalot syttyvät.
Puhdista tunnistimet pehmeällä lii-
nalla.
● Jos johonkin tunnistimeen tulee toimin-
tahäiriö, viallisen tunnistimen merkki-
valo vilkkuu ja summeri hälyttää
8 sekunnin ajan. Summerin hälytyksen
jälkeen kaikkien tunnistimien merkkiva-
lot vilkkuvat.
Anna valtuutetun Toyota-jälleenmyy-
jän tai -korjaamon tai muun ammatti-
taitoisen ja hyvin varustetun tahon
tutkia auto.
Tunnistimien merkkivalot
OM64517FI.book Page 270 Monday, January 2, 2017 6:19 PM

271
2-5. Muiden ajojärjestelmien käyttö
2
Ajettaessa
OM64517FI

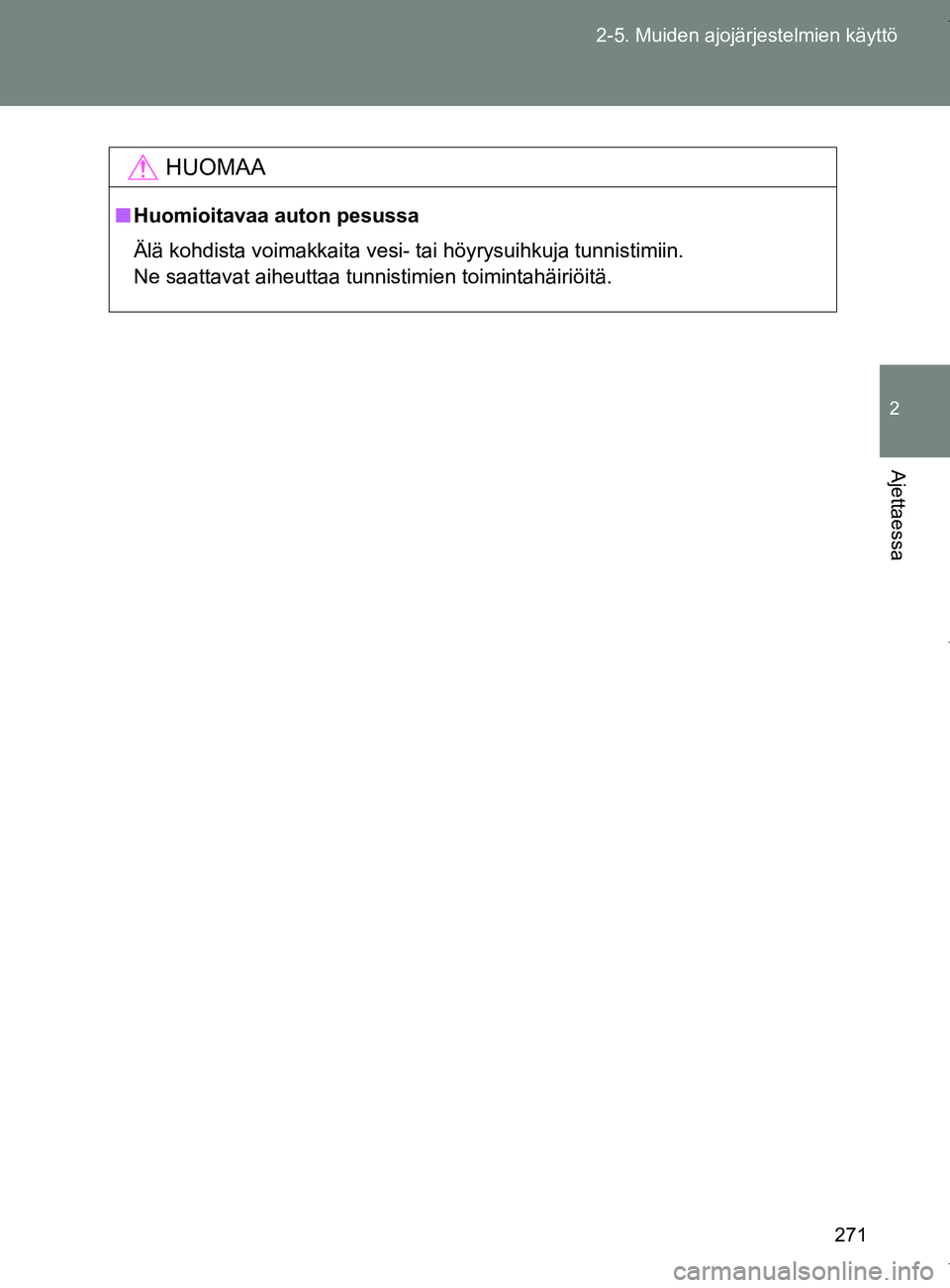

HUOMAA
■
Huomioitavaa auton pesussa
Älä kohdista voimakkaita vesi- tai höyrysuihkuja tunnistimiin.
Ne saattavat aiheuttaa tunnistimien toimintahäiriöitä.
OM64517FI.book Page 271 Monday, January 2, 2017 6:19 PM

272
2-5. Muiden ajojärjestelmien käyttö
2
Ajettaessa
OM64517FI
Stop & Start -järjestelmä
: Joissakin malleissa
Stop & Start -järjestelmä pysäyttää ja käynnistää moottorin kytkin-
polkimen käytön ohjaamana.
■ Moottorin sammuttaminen
Pysäytä auto kytkinpoljin pohjaan paine ttuna. Siirrä sitten
vaihteenvalitsin asentoon N.
Vapauta kytkinpoljin.
Moottori pysähtyy ja Stop &
Start -järjestelmän merkkivalo
syttyy.
■Moottorin uudellee n käynnistyminen
Tarkasta, että vaihteenvalitsin on N-asennossa ja paina kytkin-
poljinta.
Moottori käynnistyy uudelleen. Stop & Start -merkkivalo sammuu.
(Tässä tilanteessa kytkinpolkimen vapauttaminen ei pysäytä mootto-
ria uudelleen.)
VAIHE1
VAIHE2
OM64517FI.book Page 272 Monday, January 2, 2017 6:19 PM
