2017 TOYOTA VERSO Omistajan Käsikirja (in Finnish)

409
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64517FI

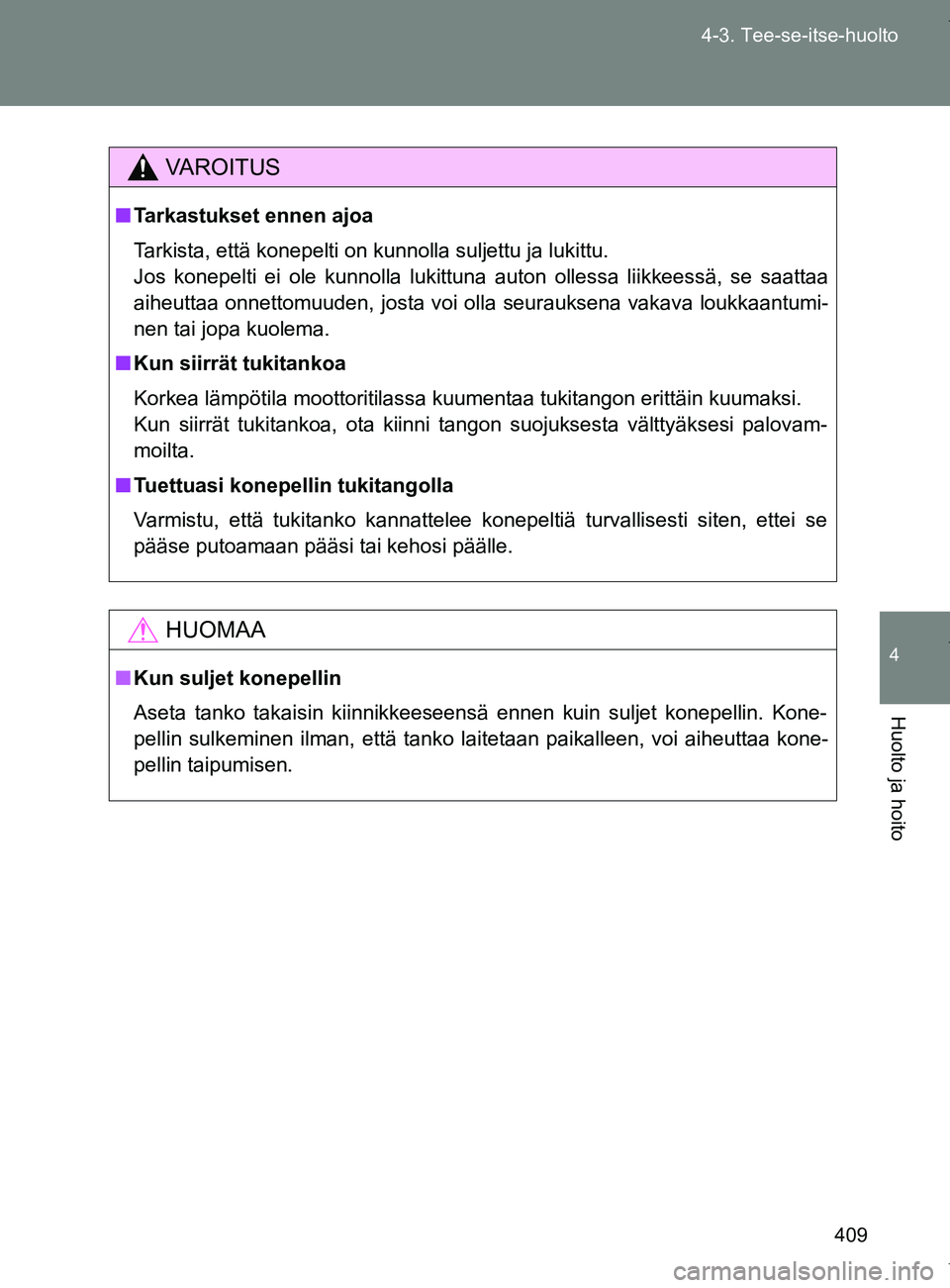

VAROITUS
■
Tarkastukset ennen ajoa
Tarkista, että konepelti on kunnolla suljettu ja lukittu.
Jos konepelti ei ole kunnolla lukittuna auton ollessa liikkeessä, se saattaa
aiheuttaa onnettomuuden, josta voi olla seurauksena vakava loukkaantumi-
nen tai jopa kuolema.
■ Kun siirrät tukitankoa
Korkea lämpötila moottoritilassa kuumentaa tukitangon erittäin kuumaksi.
Kun siirrät tukitankoa, ota kiinni tangon suojuksesta välttyäks\
esi palovam-
moilta.
■ Tuettuasi konepellin tukitangolla
Varmistu, että tukitanko kannattelee konepeltiä turvallisesti siten, ettei se
pääse putoamaan pääsi tai kehosi päälle.
HUOMAA
■Kun suljet konepellin
Aseta tanko takaisin kiinnikkeeseensä ennen kuin suljet konepellin. Kone-
pellin sulkeminen ilman, että tanko laitetaan paikalleen, voi aiheuttaa kone-
pellin taipumisen.
OM64517FI.book Page 409 Monday, January 2, 2017 6:19 PM

410
4-3. Tee-se-itse-huolto
OM64517FI

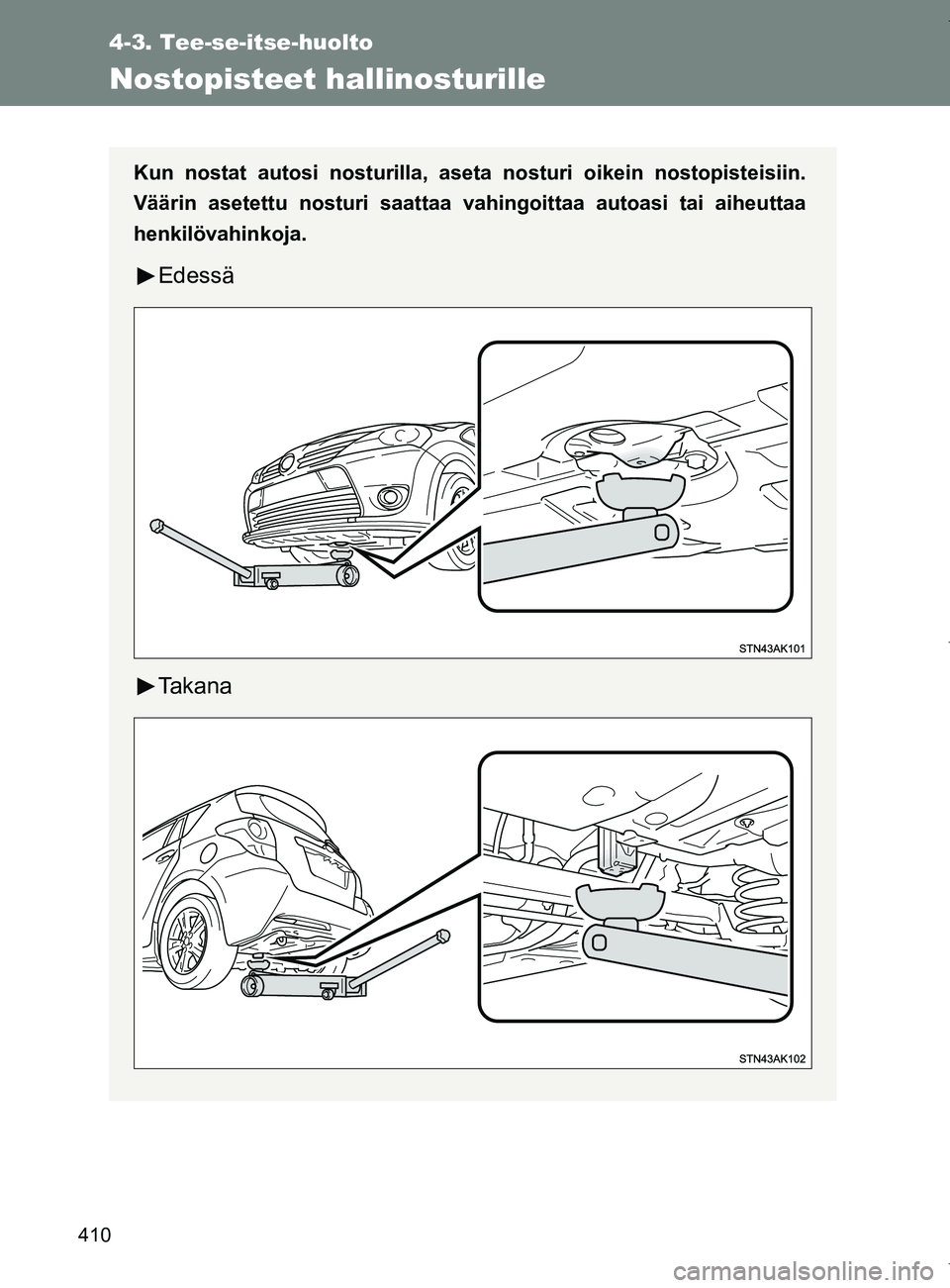

Nostopisteet hallinosturille
Kun nostat autosi nosturilla, aseta nosturi oikein nostopisteisiin.
Väärin asetettu nosturi saattaa vahingoittaa autoasi tai aiheuttaa
henkilövahinkoja.
Edessä
Takana
OM64517FI.book Page 410 Monday, January 2, 2017 6:19 PM

411
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64517FI

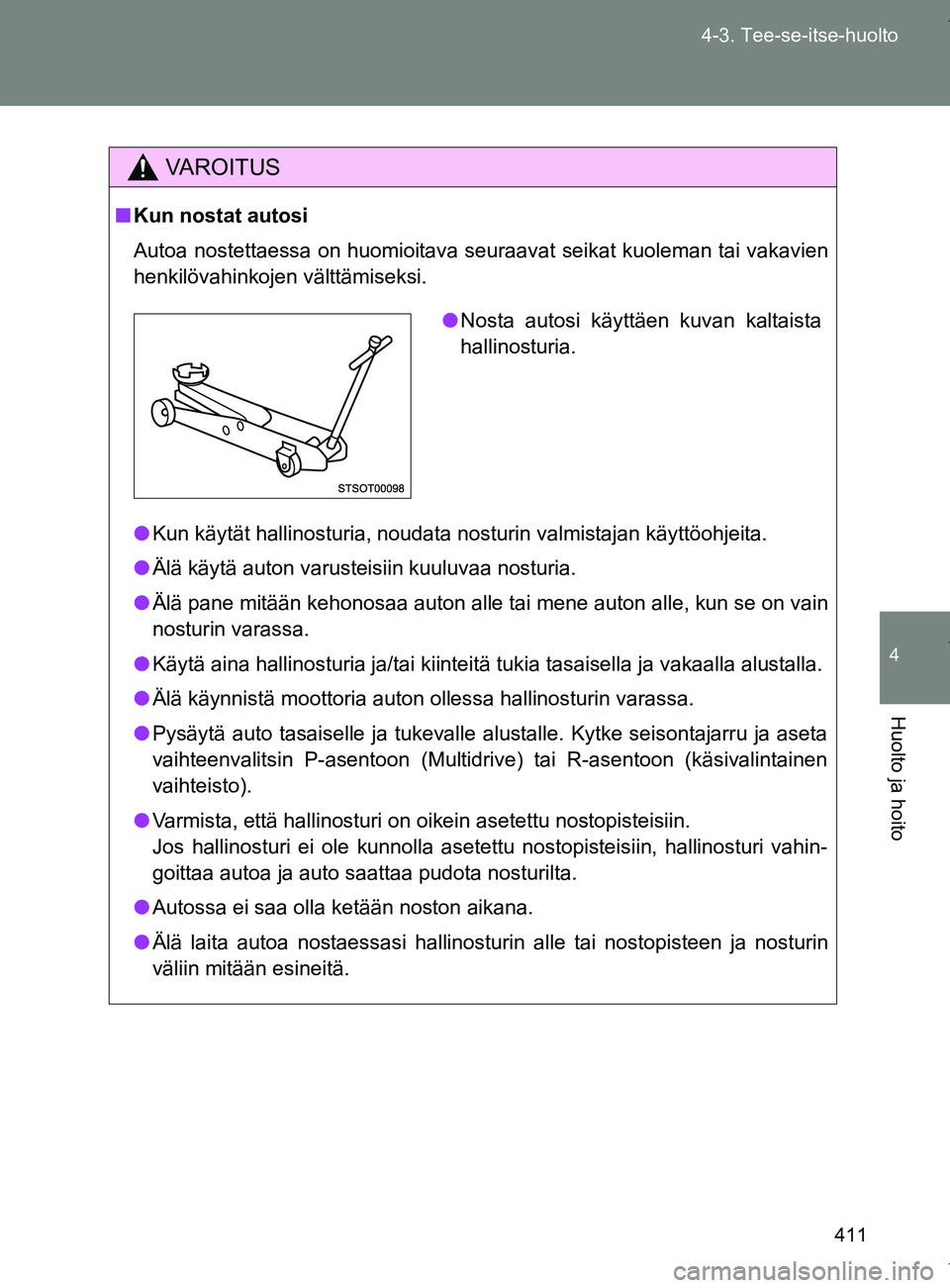

VAROITUS
■
Kun nostat autosi
Autoa nostettaessa on huomioitava seuraavat seikat kuoleman tai vakavien
henkilövahinkojen välttämiseksi.
● Kun käytät hallinosturia, noudata nosturin valmistajan käyttöohjeita.
● Älä käytä auton varusteisiin kuuluvaa nosturia.
● Älä pane mitään kehonosaa auton alle tai mene auton alle, kun se on vain
nosturin varassa.
● Käytä aina hallinosturia ja/tai kiinteitä tukia tasaisella ja vakaalla alustalla.
● Älä käynnistä moottoria auton ollessa hallinosturin varassa.
● Pysäytä auto tasaiselle ja tukevalle alustalle. Kytke seisontajarru ja aseta
vaihteenvalitsin P-asentoon (Multidrive) tai R-asentoon (käsivalintainen
vaihteisto).
● Varmista, että hallinosturi on oikein asetettu nostopisteisiin.
Jos hallinosturi ei ole kunnolla asetettu nostopisteisiin, hallinosturi vahin-
goittaa autoa ja auto saattaa pudota nosturilta.
● Autossa ei saa olla ketään noston aikana.
● Älä laita autoa nostaessasi hallinosturin alle tai nostopisteen ja nosturin
väliin mitään esineitä.
●Nosta autosi käyttäen kuvan kaltaista
hallinosturia.
OM64517FI.book Page 411 Monday, January 2, 2017 6:19 PM

412
4-3. Tee-se-itse-huolto
OM64517FI

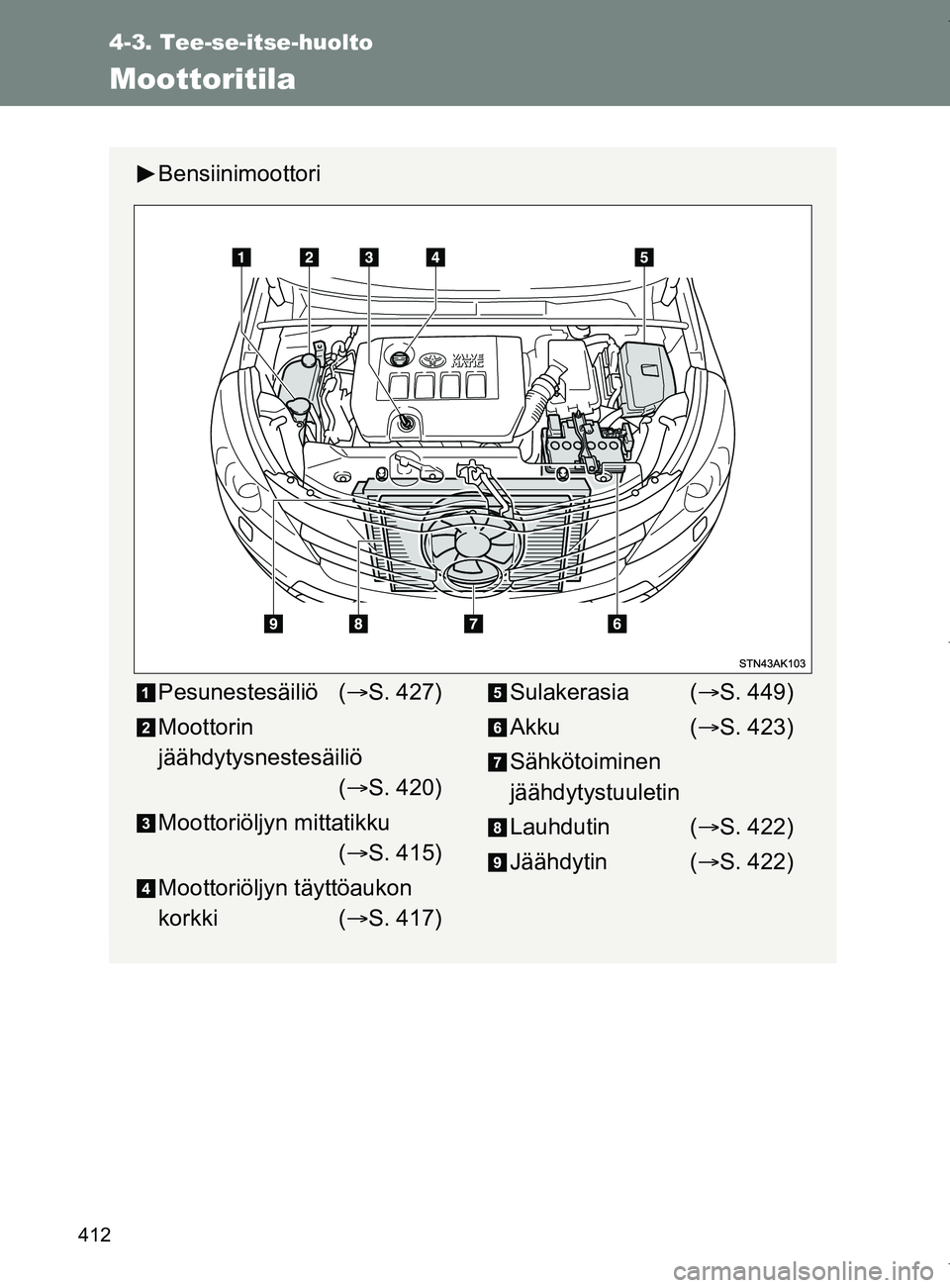

Moottoritila
Bensiinimoottori
Pesunestesäiliö (S. 427)
Moottorin
jäähdytysnestesäiliö ( S. 420)
Moottoriöljyn mittatikku ( S. 415)
Moottoriöljyn täyttöaukon
korkki ( S. 417)Sulakerasia (S. 449)
Akku ( S. 423)
Sähkötoiminen
jäähdytystuuletin
Lauhdutin ( S. 422)
Jäähdytin ( S. 422)
OM64517FI.book Page 412 Monday, January 2, 2017 6:19 PM

413
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64517FI

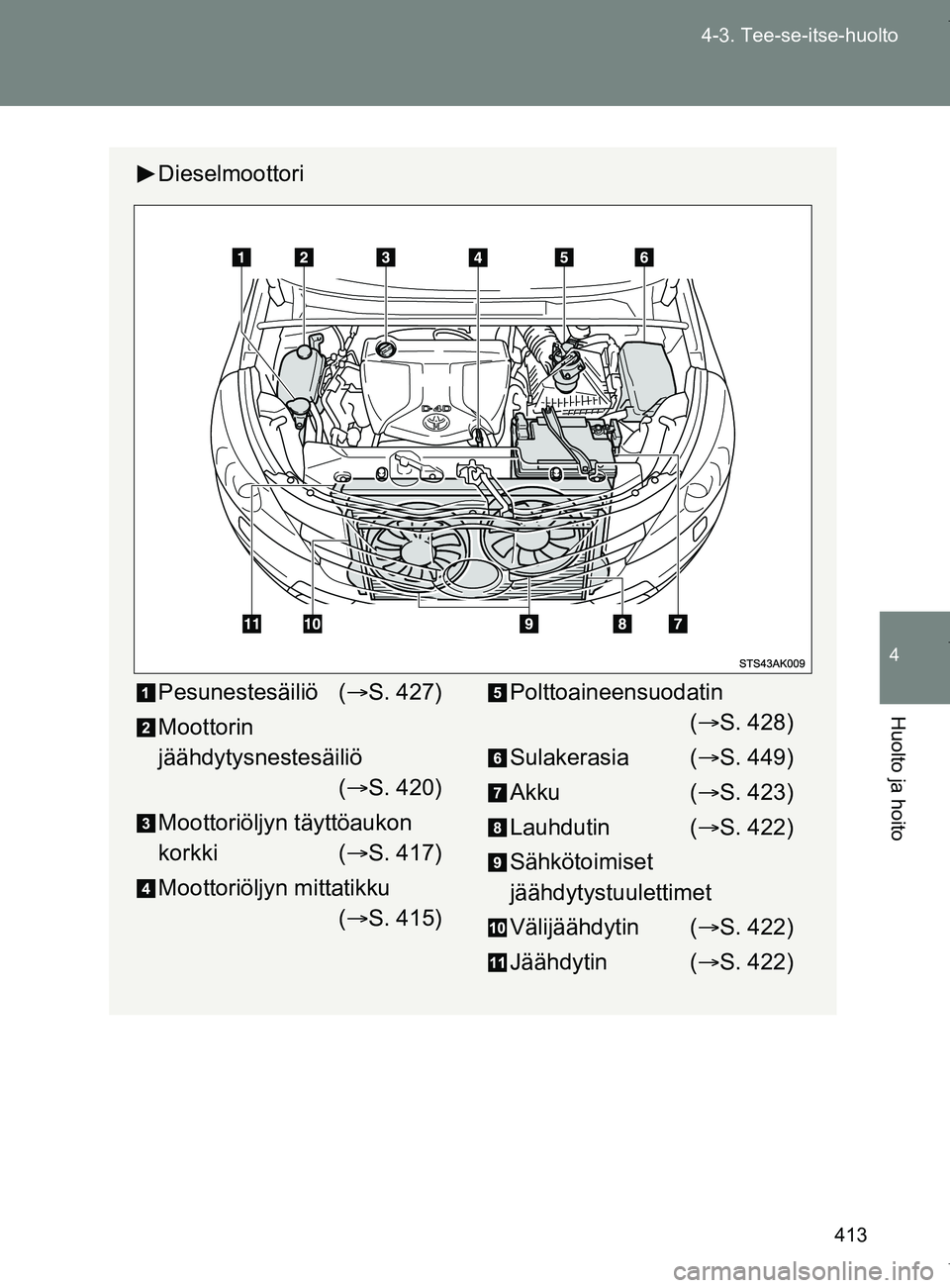

Dieselmoottori
Pesunestesäiliö (
S. 427)
Moottorin
jäähdytysnestesäiliö ( S. 420)
Moottoriöljyn täyttöaukon
korkki ( S. 417)
Moottoriöljyn mittatikku ( S. 415)Polttoaineensuodatin
( S. 428)
Sulakerasia ( S. 449)
Akku ( S. 423)
Lauhdutin ( S. 422)
Sähkötoimiset
jäähdytystuulettimet
Välijäähdytin ( S. 422)
Jäähdytin ( S. 422)
OM64517FI.book Page 413 Monday, January 2, 2017 6:19 PM

414
4-3. Tee-se-itse-huolto
OM64517FI
Moottoritilan suojus
■ Moottoritilan suoj uksen irrottaminen
■ Kiinnikkeen kiinnittäminen
Paina keskiosa ylös
Työnnä sisään
Paina
HUOMAA
■Kiinnitettyäsi moottoritilan suojuksen
Varmistu, että suojus on kunnolla kiinnitetty alkuperäiselle paikalleen.
OM64517FI.book Page 414 Monday, January 2, 2017 6:19 PM

415
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64517FI

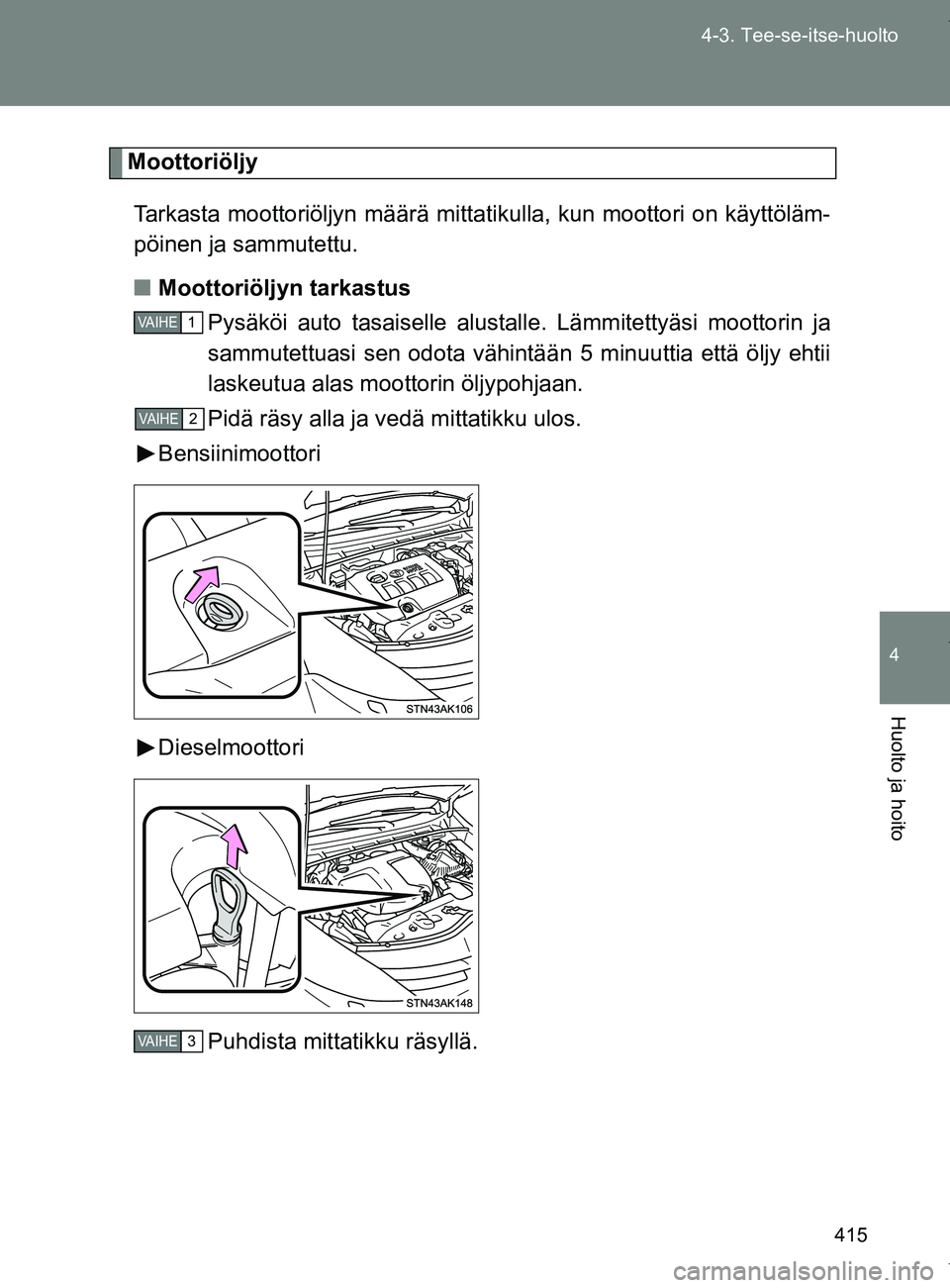

Moottoriöljy
Tarkasta moottoriöljyn määrä mittat ikulla, kun moottori on käyttöläm-
pöinen ja sammutettu.
■ Moottoriöljyn tarkastus
Pysäköi auto tasaiselle alustalle. Lämmitettyäsi moottorin ja
sammutettuasi sen odota vähintää n 5 minuuttia että öljy ehtii
laskeutua alas moottorin öljypohjaan.
Pidä räsy alla ja vedä mittatikku ulos.
Bensiinimoottori
Dieselmoottori
Puhdista mittatikku räsyllä.
VAIHE1
VAIHE2
VAIHE3
OM64517FI.book Page 415 Monday, January 2, 2017 6:19 PM

416
4-3. Tee-se-itse-huolto
OM64517FI

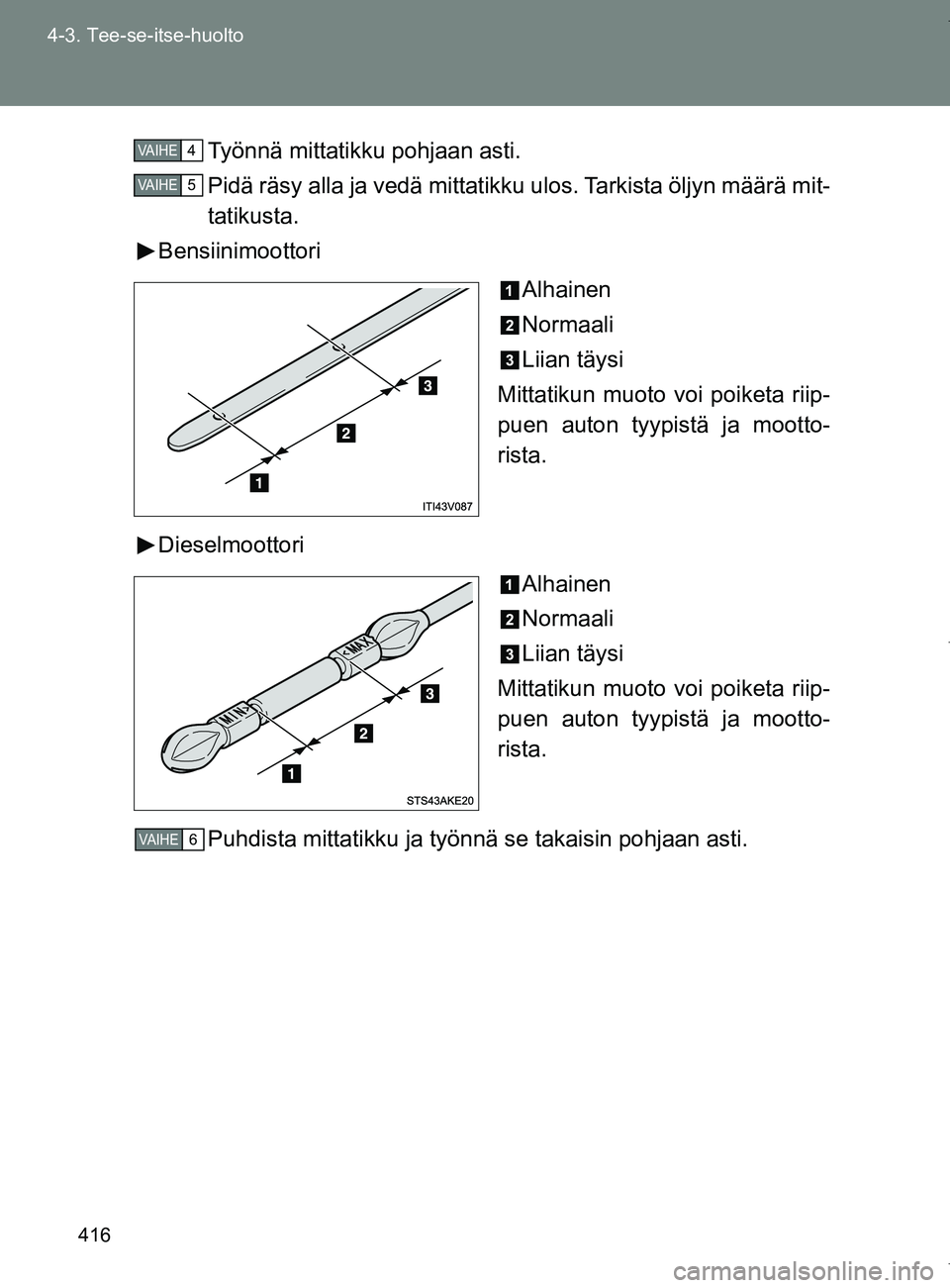

Työnnä mittatikku pohjaan asti.
Pidä räsy alla ja vedä mittatikku ulos. Tarkista öljyn määrä mit-
tatikusta.
Bensiinimoottori
Alhainen
Normaali
Liian täysi
Mittatikun muoto voi poiketa riip-
puen auton tyypistä ja mootto-
rista.
Dieselmoottori Alhainen
Normaali
Liian täysi
Mittatikun muoto voi poiketa riip-
puen auton tyypistä ja mootto-
rista.
Puhdista mittatikku ja työnnä se takaisin pohjaan asti.
VAIHE4
VAIHE5
VAIHE6
OM64517FI.book Page 416 Monday, January 2, 2017 6:19 PM
