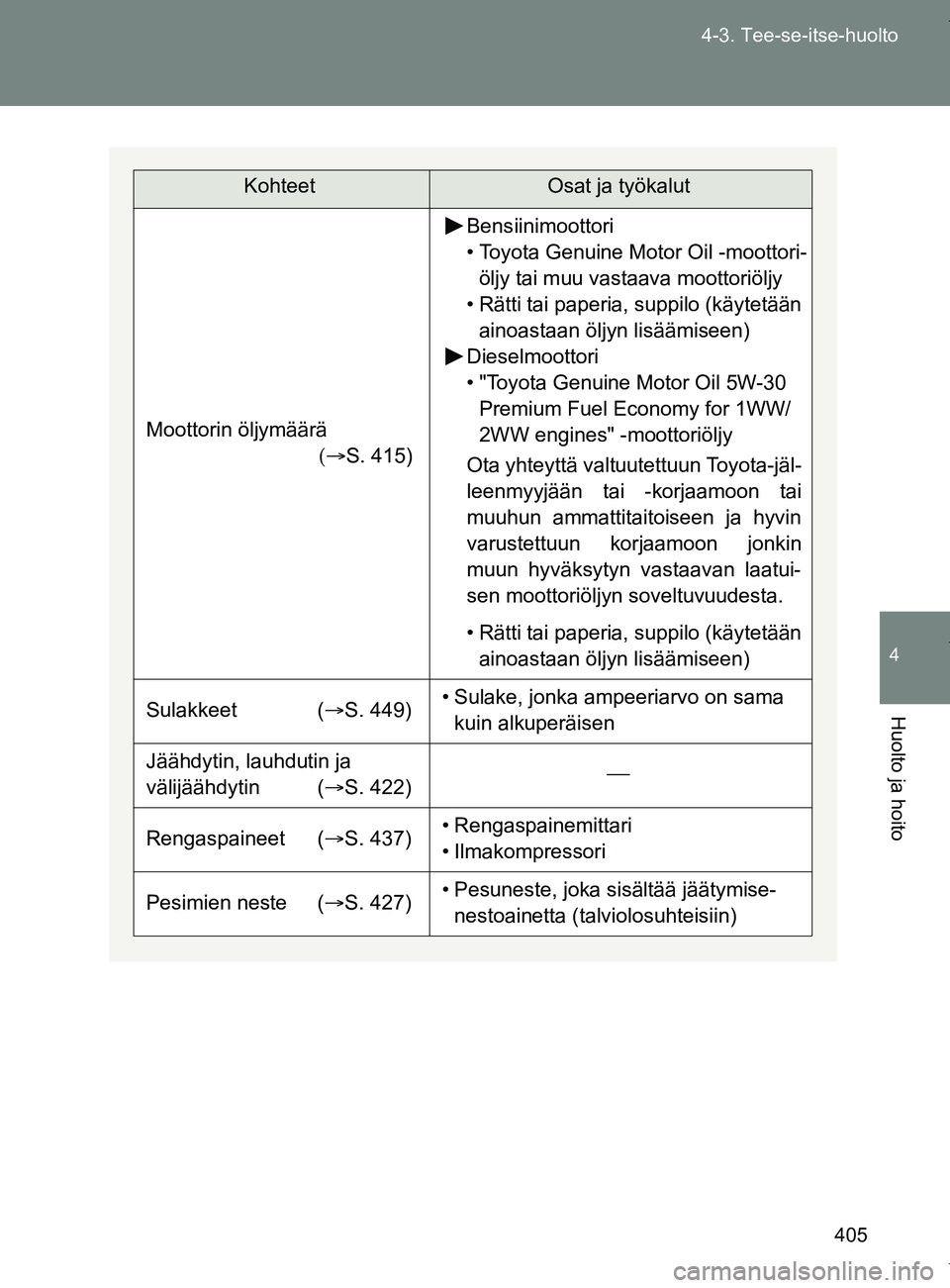

2017 TOYOTA VERSO fuel

405
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64517FI
KohteetOsat ja työkalut
Moottorin öljymäärä
S. 415)
Bensiinimoottori
• Toyota Genuine Motor Oil -moottori-
öljy tai muu vastaava moottoriöljy
• Rätti tai paperia, suppilo (käytetään ainoastaan öljyn lisäämiseen)
Dieselmoottori
• "Toyota Genuine Motor Oil 5W-30 Premium Fuel Economy for 1WW/
2WW engines" -moottoriöljy
Ota yhteyttä valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon jonkin
muun hyväksytyn vastaavan laatui-
sen moottoriöljyn soveltuvuudesta.
• Rätti tai paperia, suppilo (käytetään ainoastaan öljyn lisäämiseen)
Sulakkeet ( S. 449)• Sulake, jonka ampeeriarvo on sama
kuin alkuperäisen
Jäähdytin, lauhdutin ja
välijäähdytin ( S. 422)
Rengaspaineet ( S. 437)• Rengaspainemittari
• Ilmakompressori
Pesimien neste ( S. 427)• Pesuneste, joka sisältää jäätymise-
nestoainetta (talviolosuhteisiin)
OM64517FI.book Page 405 Monday, January 2, 2017 6:19 PM

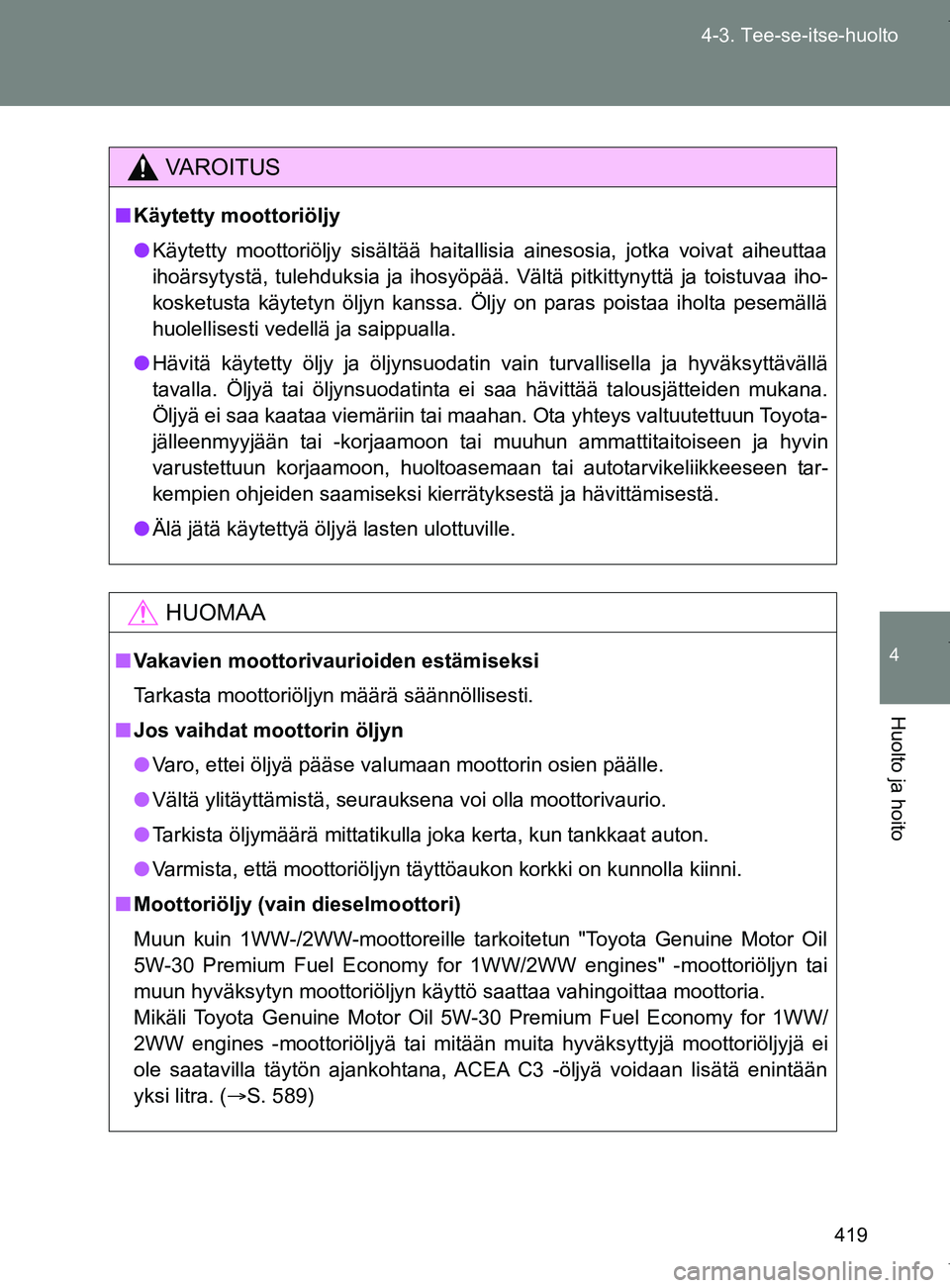

419
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64517FI
VAROITUS
■
Käytetty moottoriöljy
● Käytetty moottoriöljy sisältää haitallisia ainesosia, jotka voivat aiheuttaa
ihoärsytystä, tulehduksia ja ihosyöpää. Vältä pitkittynyttä ja toistuvaa iho-
kosketusta käytetyn öljyn kanssa. Öljy on paras poistaa iholta pesemällä
huolellisesti vedellä ja saippualla.
● Hävitä käytetty öljy ja öljynsuodatin vain turvallisella ja hyväksyttävällä
tavalla. Öljyä tai öljynsuodatinta ei saa hävittää talousjätteiden mukana.
Öljyä ei saa kaataa viemäriin tai maahan. Ota yhteys valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon, huoltoasemaan tai autotarvikeliikkeeseen tar-
kempien ohjeiden saamiseksi kierrätyksestä ja hävittämisestä.
● Älä jätä käytettyä öljyä lasten ulottuville.
HUOMAA
■Vakavien moottorivaurioiden estämiseksi
Tarkasta moottoriöljyn määrä säännöllisesti.
■ Jos vaihdat moottorin öljyn
● Varo, ettei öljyä pääse valumaan moottorin osien päälle.
● Vältä ylitäyttämistä, seurauksena voi olla moottorivaurio.
● Tarkista öljymäärä mittatikulla joka kerta, kun tankkaat auton.
● Varmista, että moottoriöljyn täyttöaukon korkki on kunnolla kiinni.
■ Moottoriöljy (vain dieselmoottori)
Muun kuin 1WW-/2WW-moottoreille tarkoitetun "Toyota Genuine Motor Oil
5W-30 Premium Fuel Economy for 1WW/2WW engines" -moottoriöljyn tai
muun hyväksytyn moottoriöljyn käyttö saattaa vahingoittaa moottoria.
Mikäli Toyota Genuine Motor Oil 5W-30 Premium Fuel Economy for 1WW/
2WW engines -moottoriöljyä tai mitään muita hyväksyttyjä moottoriöljyjä ei
ole saatavilla täytön ajankohtana, ACEA C3 -öljyä voidaan lisätä enintään
yksi litra. ( S. 589)
OM64517FI.book Page 419 Monday, January 2, 2017 6:19 PM

454
4-3. Tee-se-itse-huolto
OM64517FI
7 A LT*2120 A
Latausjärjestelmä, RDI FAN, CDS
FAN, H-LP CLN, ABS NO. 1, ABS
NO. 2, HTR, PWR OUTLET, HTR
SUB NO. 1, HTR SUB NO. 2, HTR
SUB NO. 3, ECU-IG NO. 2, HTR-
IG, WIPER, RR WIPER, WASHER,
ECU-IG NO. 1, ECU-IG NO. 3,
SEAT HTR, AM1
*3, DOOR, STOP,
FR DOOR, POWER, RR DOOR,
RL DOOR, OBD, ACC-B, RR FOG,
FR FOG, DEF, TAIL, SUNROOF,
DRL
8 EPS
*280 A Sähkötoiminen ohjaustehostin
GLOW
*180 A Moottorin hehkutusjärjestelmä
9 EPS
*180 A Sähkötoiminen ohjaustehostin
10 P-SYSTEM
*230 A VALVEMATIC-järjestelmä
11 FUEL HTR
*150 A Polttoainelämmitin
12 P/I
*250 A
EFI MAIN*2, IGT/INJ*2, HORN,
IG2
H-LP MAIN
*150 A H-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
13 P/I
*150 A HORN, IG2, ELEC FUEL PMP
H-LP MAIN
*250 A H-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
14 BBC
*140 A Stop & Start -järjestelmä
15 EFI MAIN
*150 A EFI NO. 1, EFI NO. 2, EFI NO. 4
SulakeAmpeeriVirtapiiri
OM64517FI.book Page 454 Monday, January 2, 2017 6:19 PM

456
4-3. Tee-se-itse-huolto
OM64517FI
31
EFI MAIN*220 A
Elektroninen monipistesuihkutus-
järjestelmä, EFI NO. 1, EFI NO. 2
FUEL PUMP
*130 A Polttoainepumppu
32 HORN 15 A Äänitorvi
33 IG2 15 A IGN, METER
34 HTR SUB NO. 1 50 A
*1
Lämmitys-/ilmastointijärjestelmä
30 A*2
35 HTR*150 A Lämmitys-/ilmastointijärjestelmä
36 HTR SUB NO. 2 30 A Lämmitys-/ilmastointijärjestelmä
37 HTR SUB NO. 3 30 A Lämmitys-/ilmastointijärjestelmä
38PWR OUTLET15 ASähkön ulosotto
39 ABS NO. 2 30 A Lukkiutumaton jarrujärjestelmä,
VSC+
40 STV HTR
*125 A Lisälämmitin
41 EFI NO. 4
*120 A Elektroninen monipistesuihkutus-
järjestelmä
42 IG2 NO. 2
*27,5 A Käynnistysjärjestelmä
43 EFI NO. 2 15 A
*1Elektroninen monipistesuihkutus-
järjestelmä, Stop & Start -järjes-
telmä
10 A
*2Elektroninen monipistesuihkutus-
järjestelmä
SulakeAmpeeriVirtapiiri
OM64517FI.book Page 456 Monday, January 2, 2017 6:19 PM

510
5-2. Toimenpiteet häiriön sattuessa
OM64517FI
*1: Älyavainjärjestelmällä varustetut mallit
*2: Vain dieselmoottori
Ilmoittaa toimintahäiriöstä DPF-järjestelmässä
(Vain dieselmoottori)
*2
Merkkivalo varoittaa siitä, että suodattimeen on
kertynyt liikaa vettä.Summeri hälyttää samanaikaisesti.
Kertoo siitä, että Pre-Collision-turvajärjestelmä
on pois päältä. (joissakin malleissa)
HUOMAA
■ Jos "DRAIN WATER FROM FUEL FILTER" (tyhjennä vesi polttoaine-
suodattimesta) -varoitusviesti ilmestyy näyttöön
Älä koskaan aja autoa, jos varoitusviesti on ilmestynyt näyttöön. Jos polttoai-
nesuodattimeen on kertynyt vettä, ajon jatkaminen vahingoittaa polttoaineen
ruiskutuspumppua.
VaroitusviestiYksityiskohdat
OM64517FI.book Page 510 Monday, January 2, 2017 6:19 PM

589
6-1. Tekniset tiedot
6
Tekniset tiedot
OM64517FI
Dieselmoottori
*: Öljytilavuus on ohjearvo, jota käytetään öljyä vaihdettaessa. Käytä moottori
käyttölämpöiseksi ja sammuta se, odota vähintään noin 5 minuuttia ja tar-
kasta moottoriöljyn taso mittatikulta.
Toyota suosittelee käytettäväksi 1WW-/2WW-moottoreille tarkoitettua
"Toyota Genuine Motor Oil 5W-30 Premium Fuel Economy for 1WW/
2WW engines" -moottoriöljyä. Ota yh teyttä valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon jonkin mu un hyväksytyn vastaavan laatui-
sen moottoriöljyn soveltuvuudesta.
Öljytilavuus
(Tyhjennys ja täyttö
- ohjeellinen
*)
Suodattimen kanssa 5,2 L
HUOMAA
■ Estääksesi moottoriin kohdistuvat vahingot
● Muun kuin 1WW-/2WW-moottoreille tarkoitetun "Toyota Genuine Motor Oil
5W-30 Premium Fuel Economy for 1W W/2WW engines" -moottoriöljyn tai
muun hyväksytyn moottoriöljyn käyttö saattaa vahingoittaa moottoria.
● Jos hyväksyttyjä öljyjä ei ole saatavilla enintään 1 litra seuraavia öljyjä voi-
daan käyttää: ACEA C3 -öljyt.
Varmistu, että viskositeettiarvo on SAE 0W-40, 0W-30, 5W-40 tai 5W-30.
Muut kuin nämä viskositeettiarvot voivat vahingoitaa moottoria.
OM64517FI.book Page 589 Monday, January 2, 2017 6:19 PM
