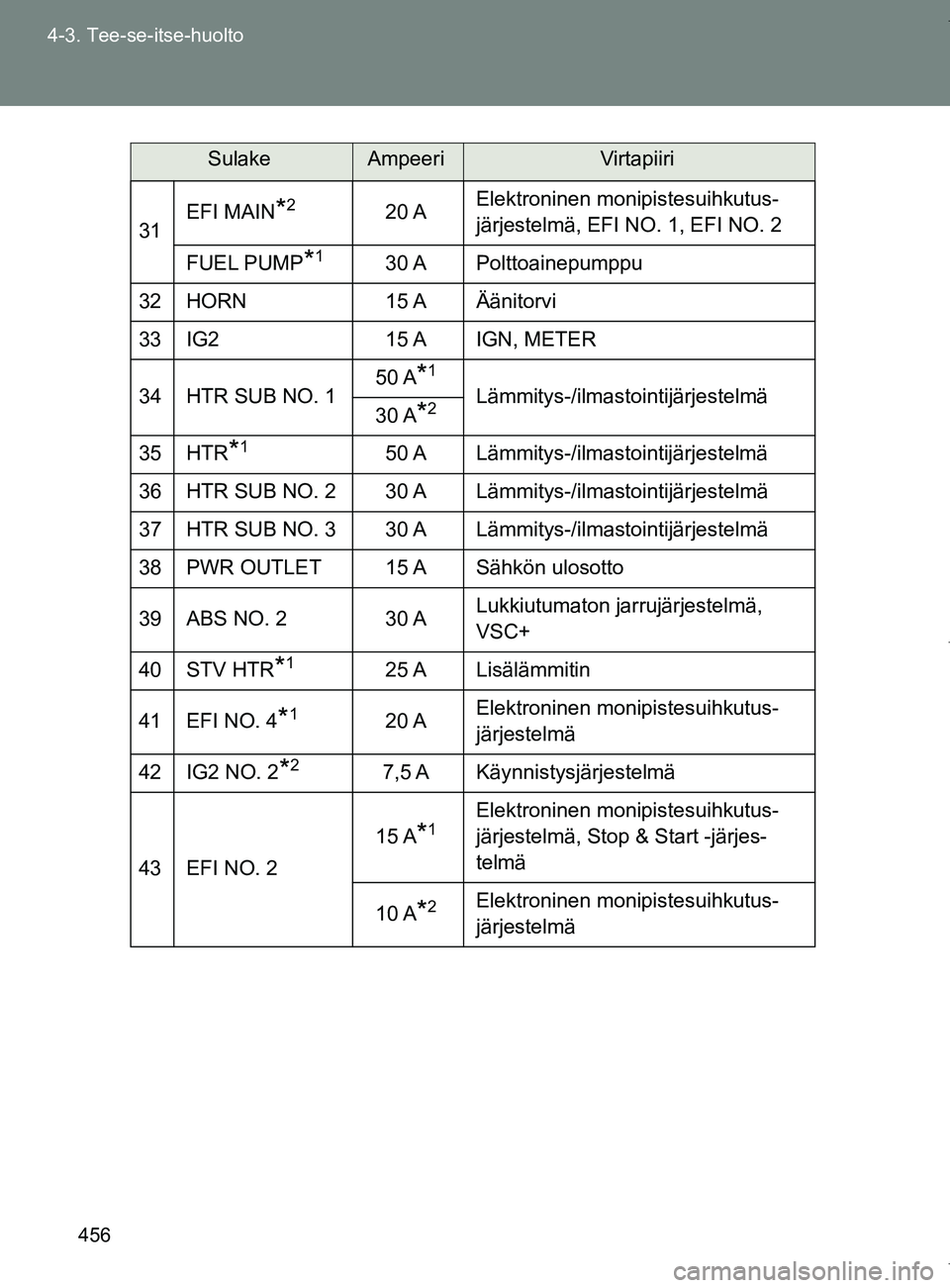

456
4-3. Tee-se-itse-huolto
OM64517FI
31
EFI MAIN*220 A
Elektroninen monipistesuihkutus-
järjestelmä, EFI NO. 1, EFI NO. 2
FUEL PUMP
*130 A Polttoainepumppu
32 HORN 15 A Äänitorvi
33 IG2 15 A IGN, METER
34 HTR SUB NO. 1 50 A
*1
Lämmitys-/ilmastointijärjestelmä
30 A*2
35 HTR*150 A Lämmitys-/ilmastointijärjestelmä
36 HTR SUB NO. 2 30 A Lämmitys-/ilmastointijärjestelmä
37 HTR SUB NO. 3 30 A Lämmitys-/ilmastointijärjestelmä
38PWR OUTLET15 ASähkön ulosotto
39 ABS NO. 2 30 A Lukkiutumaton jarrujärjestelmä,
VSC+
40 STV HTR
*125 A Lisälämmitin
41 EFI NO. 4
*120 A Elektroninen monipistesuihkutus-
järjestelmä
42 IG2 NO. 2
*27,5 A Käynnistysjärjestelmä
43 EFI NO. 2 15 A
*1Elektroninen monipistesuihkutus-
järjestelmä, Stop & Start -järjes-
telmä
10 A
*2Elektroninen monipistesuihkutus-
järjestelmä
SulakeAmpeeriVirtapiiri
OM64517FI.book Page 456 Monday, January 2, 2017 6:19 PM

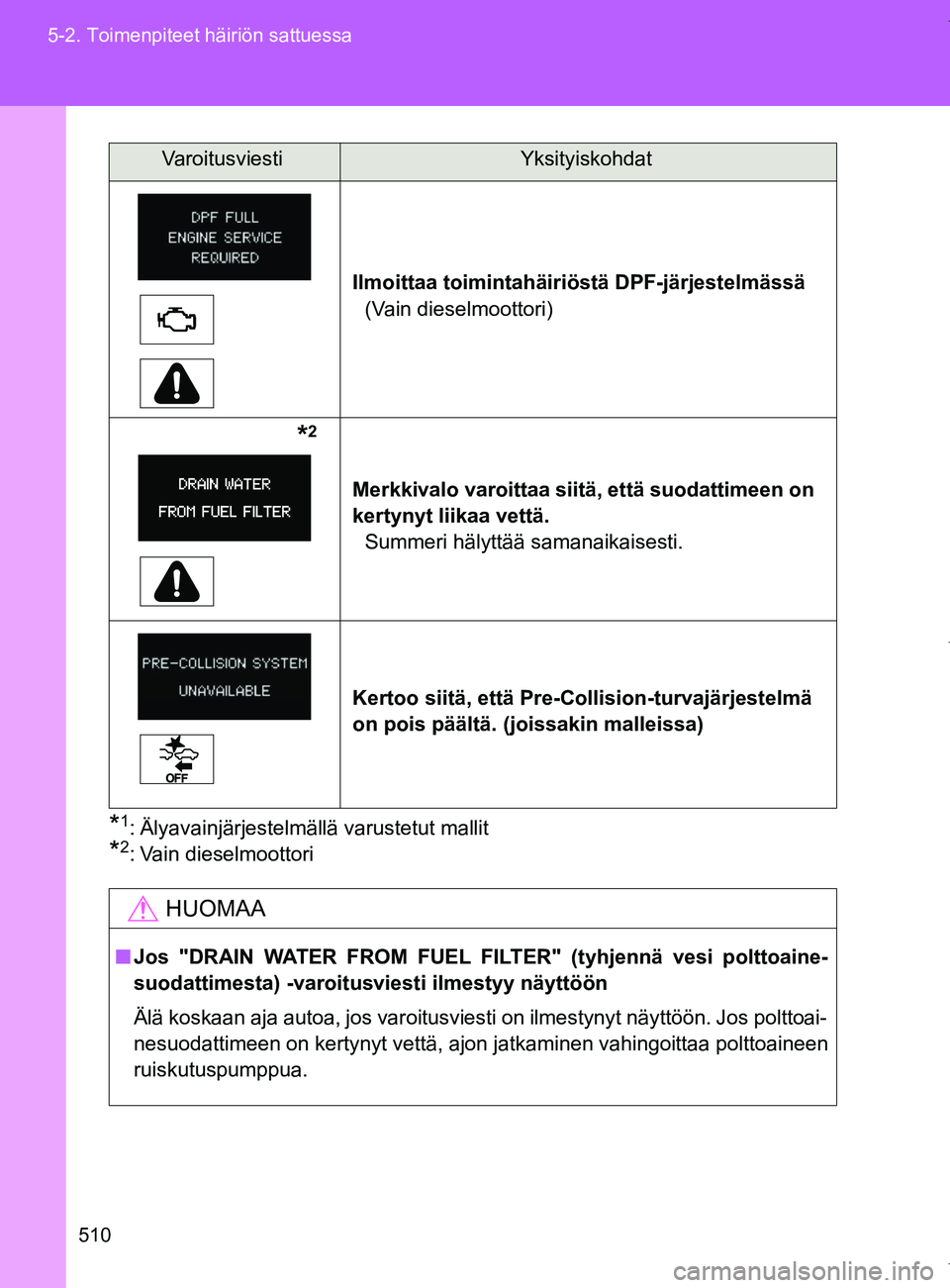

510
5-2. Toimenpiteet häiriön sattuessa
OM64517FI
*1: Älyavainjärjestelmällä varustetut mallit
*2: Vain dieselmoottori
Ilmoittaa toimintahäiriöstä DPF-järjestelmässä
(Vain dieselmoottori)
*2
Merkkivalo varoittaa siitä, että suodattimeen on
kertynyt liikaa vettä.Summeri hälyttää samanaikaisesti.
Kertoo siitä, että Pre-Collision-turvajärjestelmä
on pois päältä. (joissakin malleissa)
HUOMAA
■ Jos "DRAIN WATER FROM FUEL FILTER" (tyhjennä vesi polttoaine-
suodattimesta) -varoitusviesti ilmestyy näyttöön
Älä koskaan aja autoa, jos varoitusviesti on ilmestynyt näyttöön. Jos polttoai-
nesuodattimeen on kertynyt vettä, ajon jatkaminen vahingoittaa polttoaineen
ruiskutuspumppua.
VaroitusviestiYksityiskohdat
OM64517FI.book Page 510 Monday, January 2, 2017 6:19 PM
