Kun vaihdat polttimoita

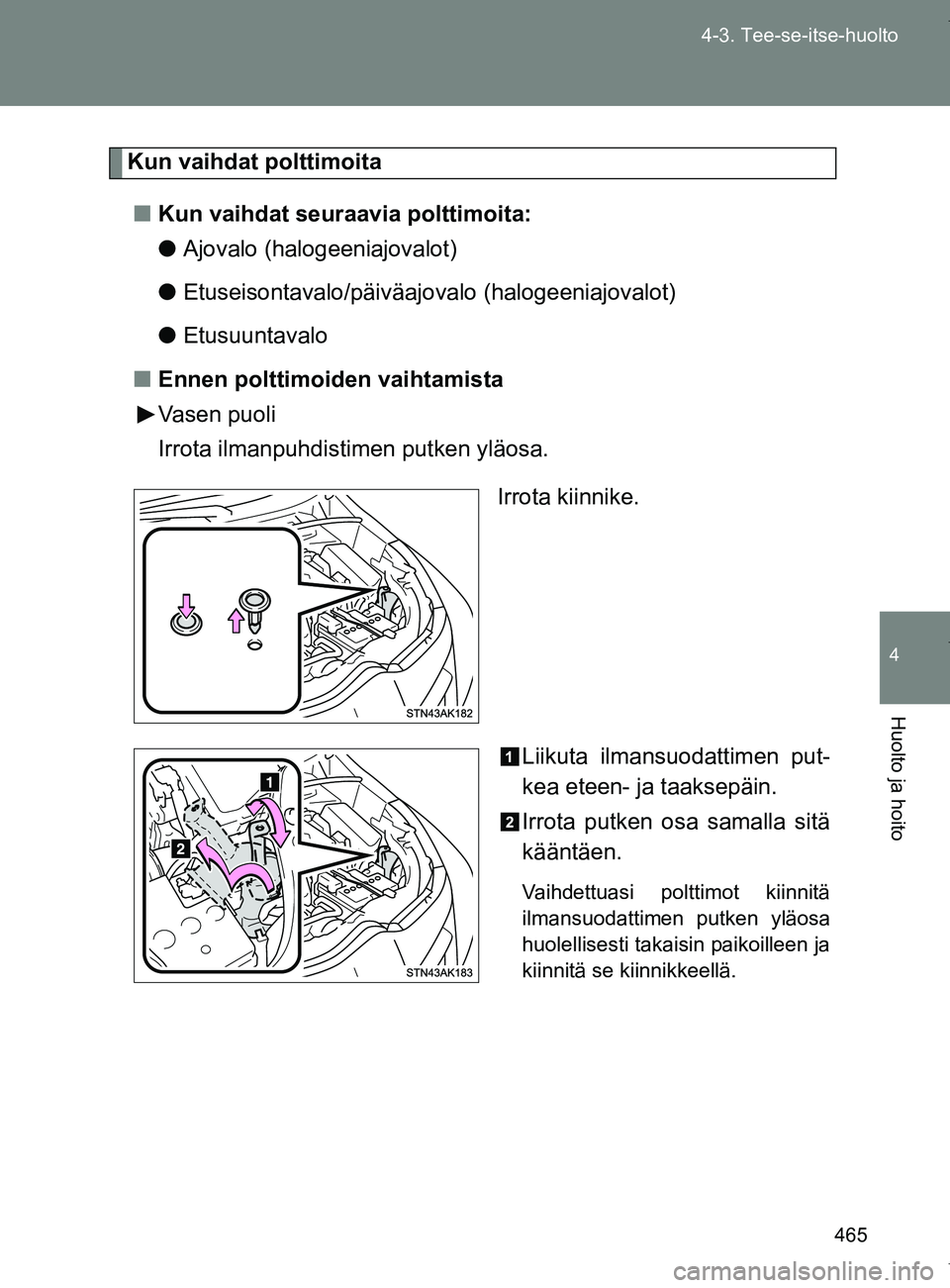

■ Kun vaihdat seuraavia polttimoita:
●Ajovalo (halogeeniajovalot)
● Etuseisontavalo/päiväajovalo (halogeeniajovalot)
● Etusuuntavalo
■ Ennen polttimoiden vaihtamista
Vasen puoli
Irrota ilmanpuhdistimen putken yläosa.
Irrota kiinnike.
Liikuta ilmansuodattimen put-
kea eteen- ja taaksepäin.
Irrota putken osa samalla sitä
kääntäen.
Vaihdettuasi polttimot kiinnitä
ilmansuodattimen putken yläosa
huolellisesti takaisin paikoilleen ja
kiinnitä se kiinnikkeellä.
OM64517FI.book Page 465 Monday, January 2, 2017 6:19 PM

466
4-3. Tee-se-itse-huolto
OM64517FI
Oikea puoli

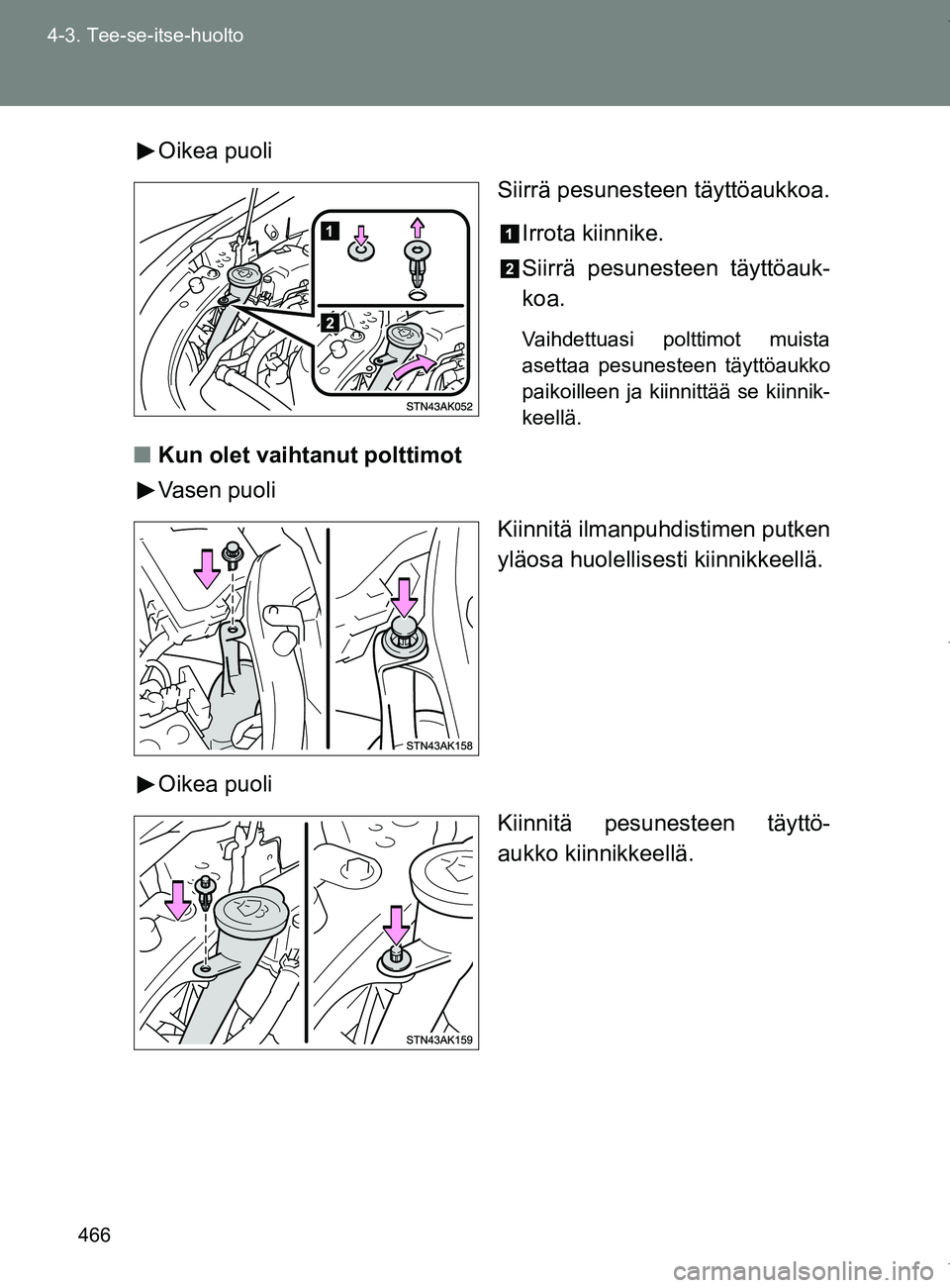

Siirrä pesunesteen täyttöaukkoa.
Irrota kiinnike.
Siirrä pesunesteen täyttöauk-
koa.
Vaihdettuasi polttimot muista
asettaa pesunesteen täyttöaukko
paikoilleen ja kiinnittää se kiinnik-
keellä.
■Kun olet vaihtanut polttimot
Vasen puoli
Kiinnitä ilmanpuhdistimen putken
yläosa huolellisesti kiinnikkeellä.
Oikea puoli Kiinnitä pesunesteen täyttö-
aukko kiinnikkeellä.
OM64517FI.book Page 466 Monday, January 2, 2017 6:19 PM

467
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64517FI
Polttimoiden vaihto
■ Ajovalojen lähivalot (halogeeniajovalot)
Ilmanpuhdistimen putken poistaminen ja/tai pesunesteen täyt-
töaukon siirtäminen. ( S. 465)

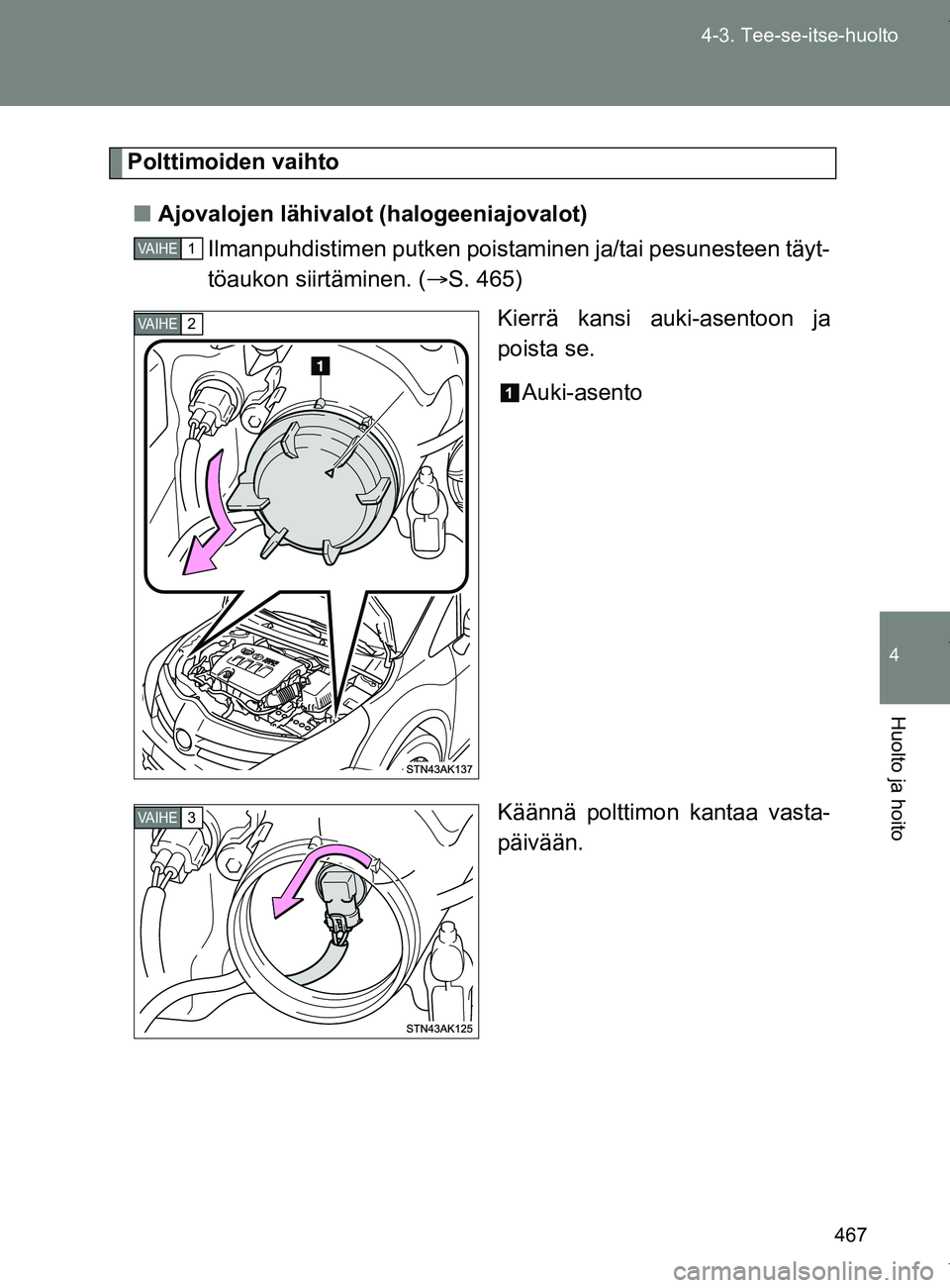

Kierrä kansi auki-asentoon ja
poista se.
Auki-asento
Käännä polttimon kantaa vasta-
päivään.
VAIHE1
VAIHE2
VAIHE3
OM64517FI.book Page 467 Monday, January 2, 2017 6:19 PM

468
4-3. Tee-se-itse-huolto
OM64517FI

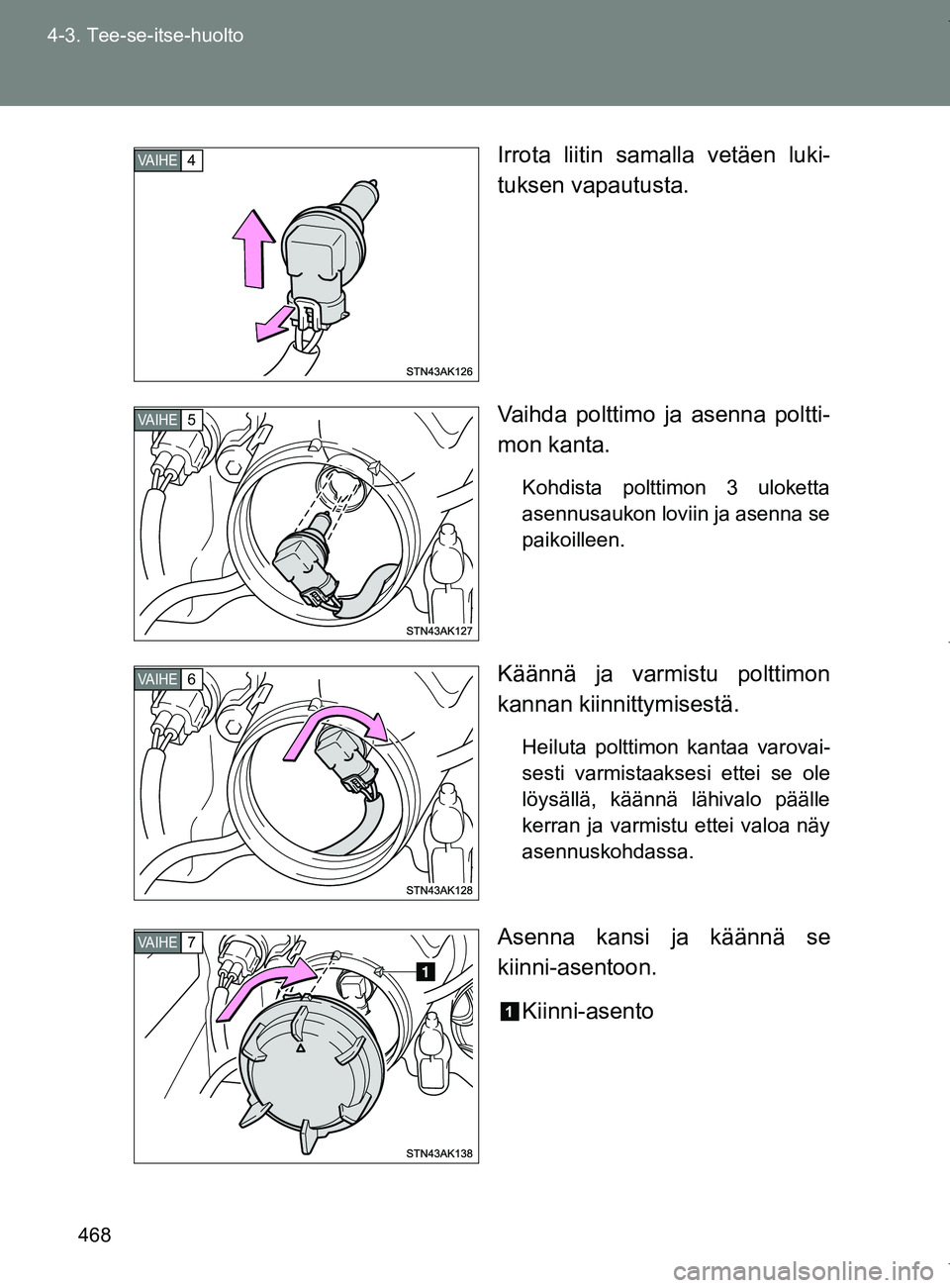

Irrota liitin samalla vetäen luki-
tuksen vapautusta.
Vaihda polttimo ja asenna poltti-
mon kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna se
paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Heiluta polttimon kantaa varovai-
sesti varmistaaksesi ettei se ole
löysällä, käännä lähivalo päälle
kerran ja varmistu ettei valoa näy
asennuskohdassa.
Asenna kansi ja käännä se
kiinni-asentoon.
Kiinni-asento
VAIHE4
VAIHE5
VAIHE6
VAIHE7
OM64517FI.book Page 468 Monday, January 2, 2017 6:19 PM

469
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64517FI
Vaihdettuasi polttimon, kiinnite
ttyäsi ilmanpuhdistimen putken
ja/tai pesunesteen täyttöaukon, palauta kansi alkuperäiseen
asentoonsa. ( S. 465)
■ Ajovalojen kaukovalo (halogeeniajovalot)
Ilmanpuhdistimen putken poistaminen ja/tai pesunesteen täyt-
töaukon siirtäminen. ( S. 465)

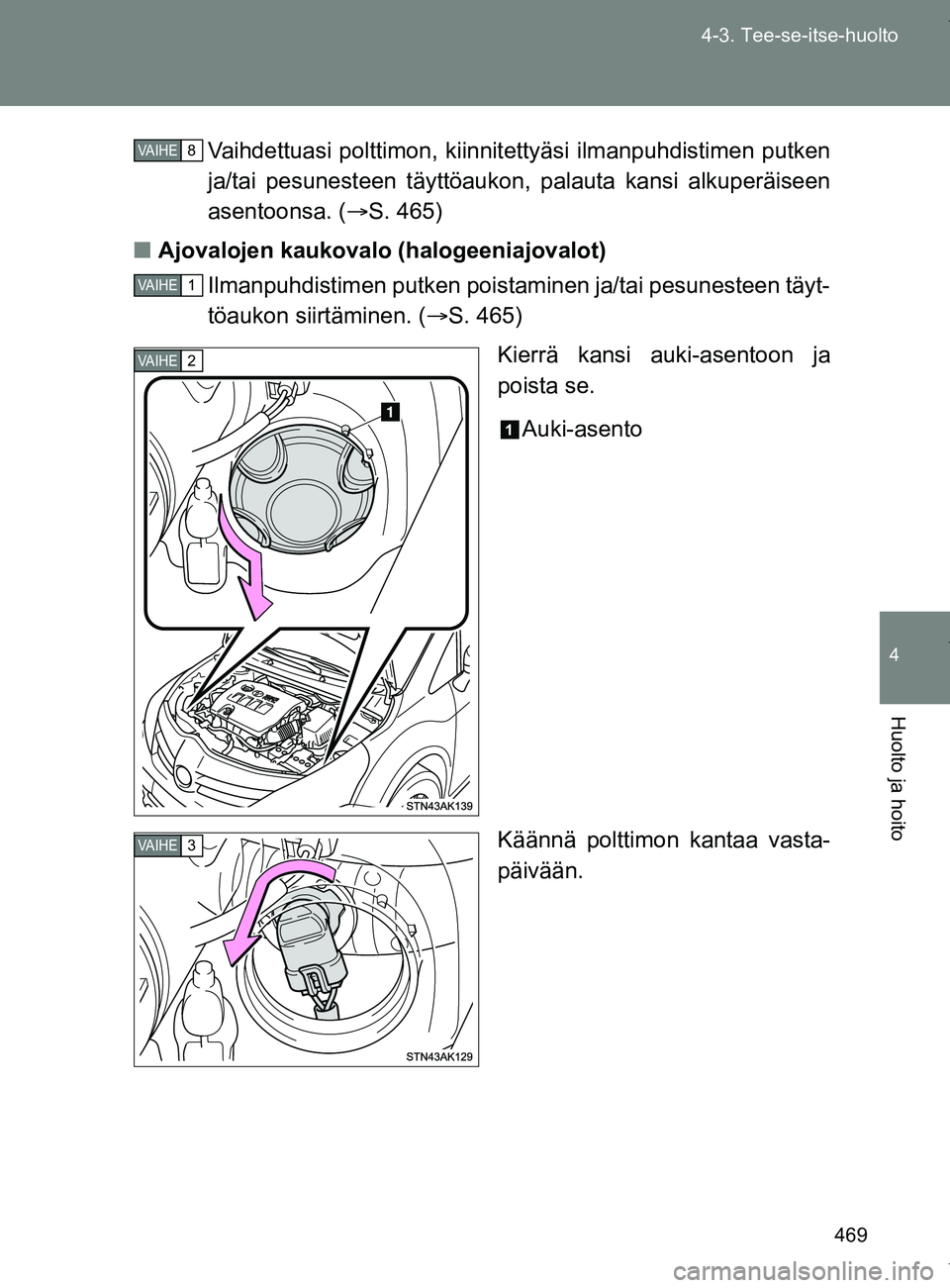

Kierrä kansi auki-asentoon ja
poista se.
Auki-asento
Käännä polttimon kantaa vasta-
päivään.
VAIHE8
VAIHE1
VAIHE2
VAIHE3
OM64517FI.book Page 469 Monday, January 2, 2017 6:19 PM

470
4-3. Tee-se-itse-huolto
OM64517FI

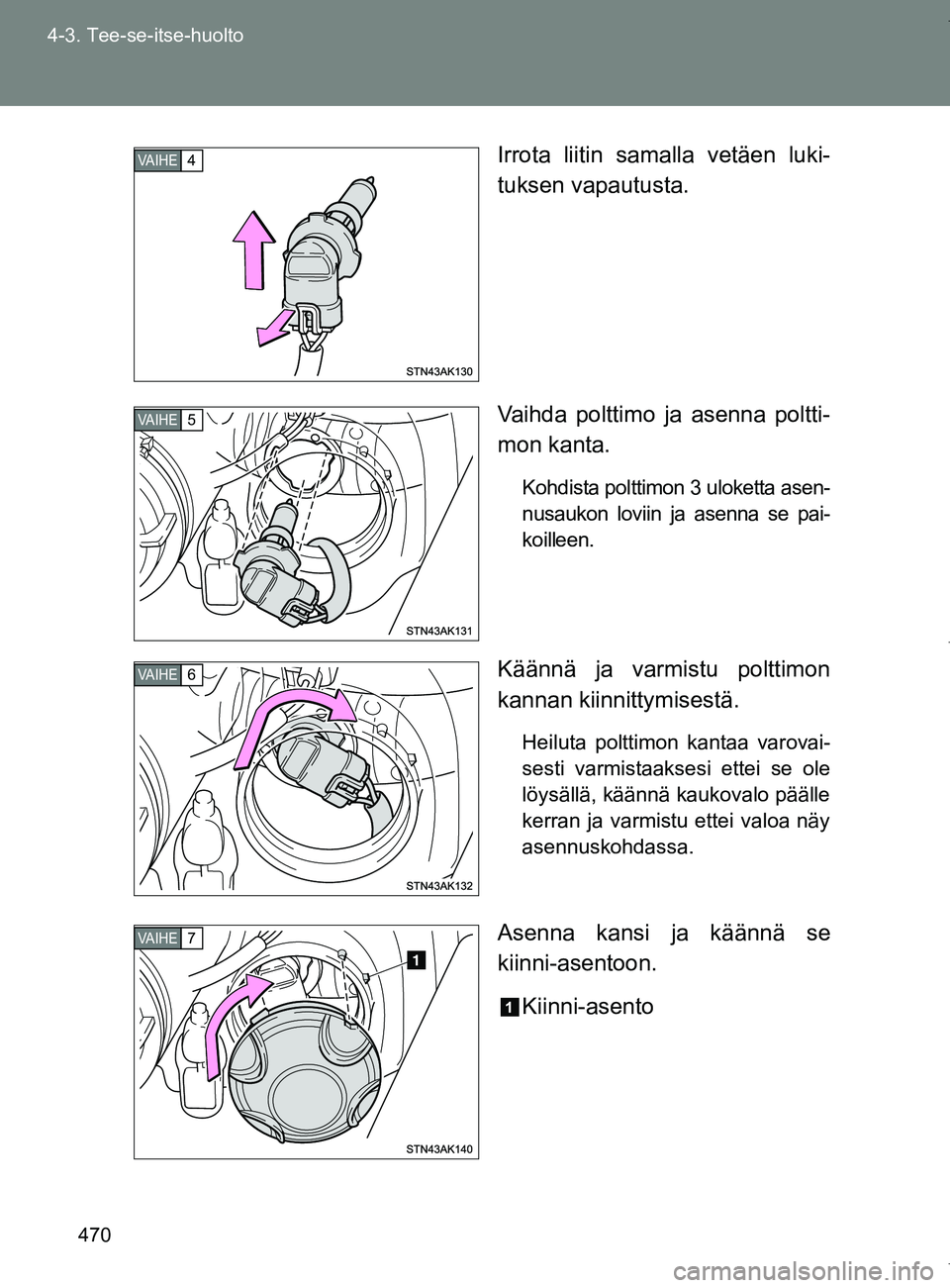

Irrota liitin samalla vetäen luki-
tuksen vapautusta.
Vaihda polttimo ja asenna poltti-
mon kanta.
Kohdista polttimon 3 uloketta asen-
nusaukon loviin ja asenna se pai-
koilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Heiluta polttimon kantaa varovai-
sesti varmistaaksesi ettei se ole
löysällä, käännä kaukovalo päälle
kerran ja varmistu ettei valoa näy
asennuskohdassa.
Asenna kansi ja käännä se
kiinni-asentoon.
Kiinni-asento
VAIHE4
VAIHE5
VAIHE6
VAIHE7
OM64517FI.book Page 470 Monday, January 2, 2017 6:19 PM

471
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64517FI
Vaihdettuasi polttimon, kiinnite
ttyäsi ilmanpuhdistimen putken
ja/tai pesunesteen täyttöaukon, palauta kansi alkuperäiseen
asentoonsa. ( S. 465)
■ Etusumuvalot

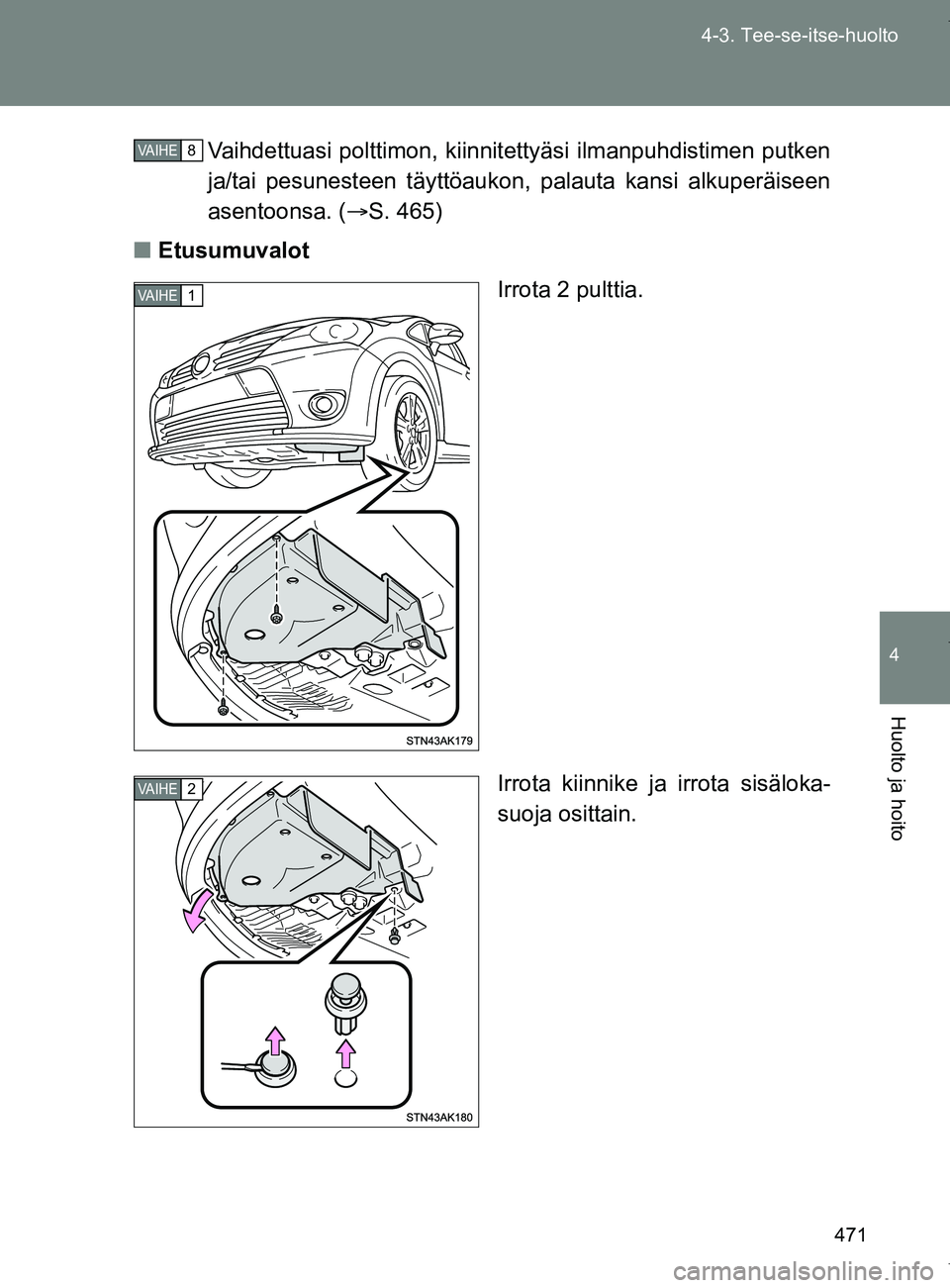

Irrota 2 pulttia.
Irrota kiinnike ja irrota sisäloka-
suoja osittain.
VAIHE8
VAIHE1
VAIHE2
OM64517FI.book Page 471 Monday, January 2, 2017 6:19 PM

472
4-3. Tee-se-itse-huolto
OM64517FI

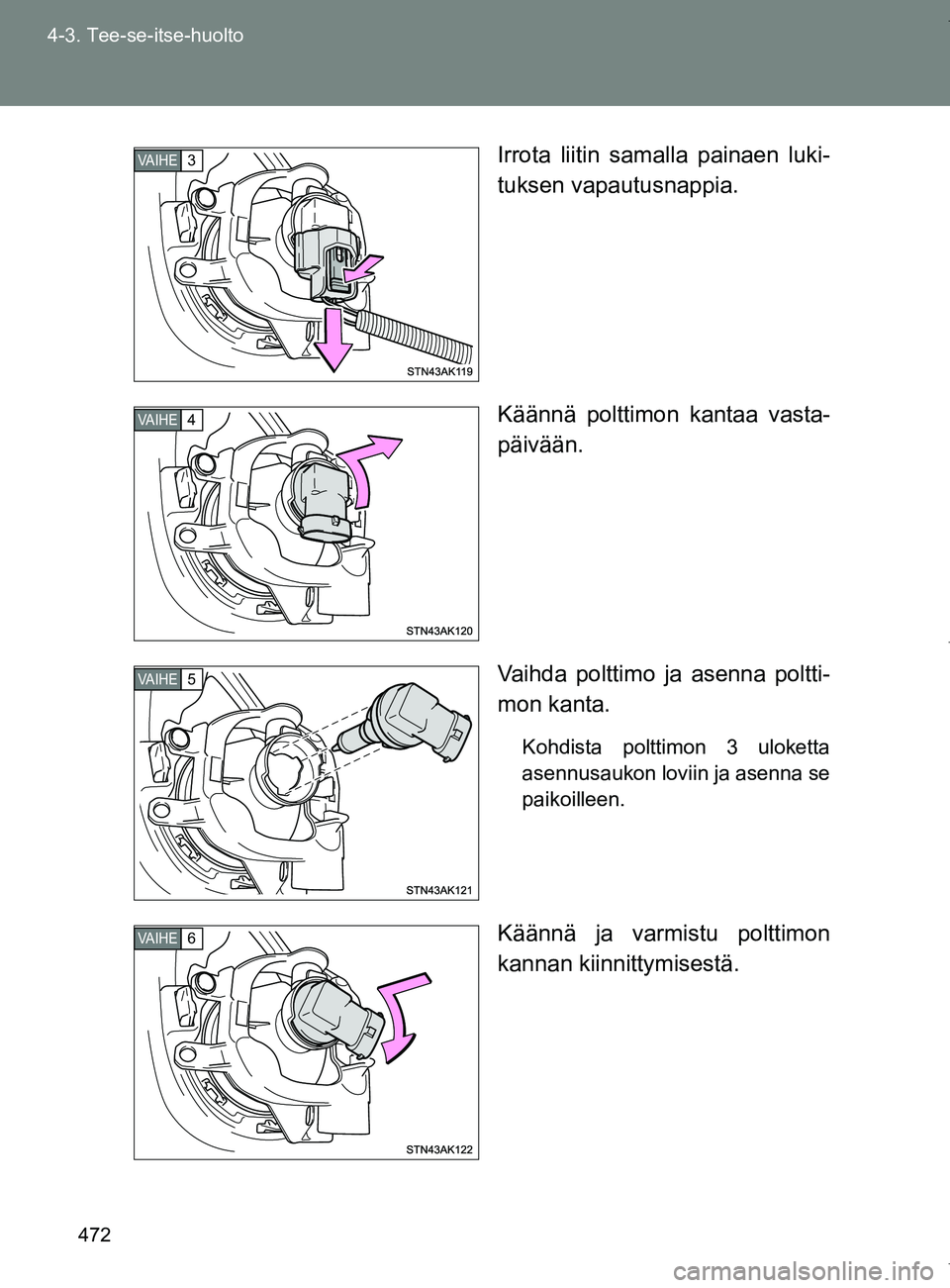

Irrota liitin samalla painaen luki-
tuksen vapautusnappia.
Käännä polttimon kantaa vasta-
päivään.
Vaihda polttimo ja asenna poltti-
mon kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna se
paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
VAIHE3
VAIHE4
VAIHE5
VAIHE6
