4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64517FI

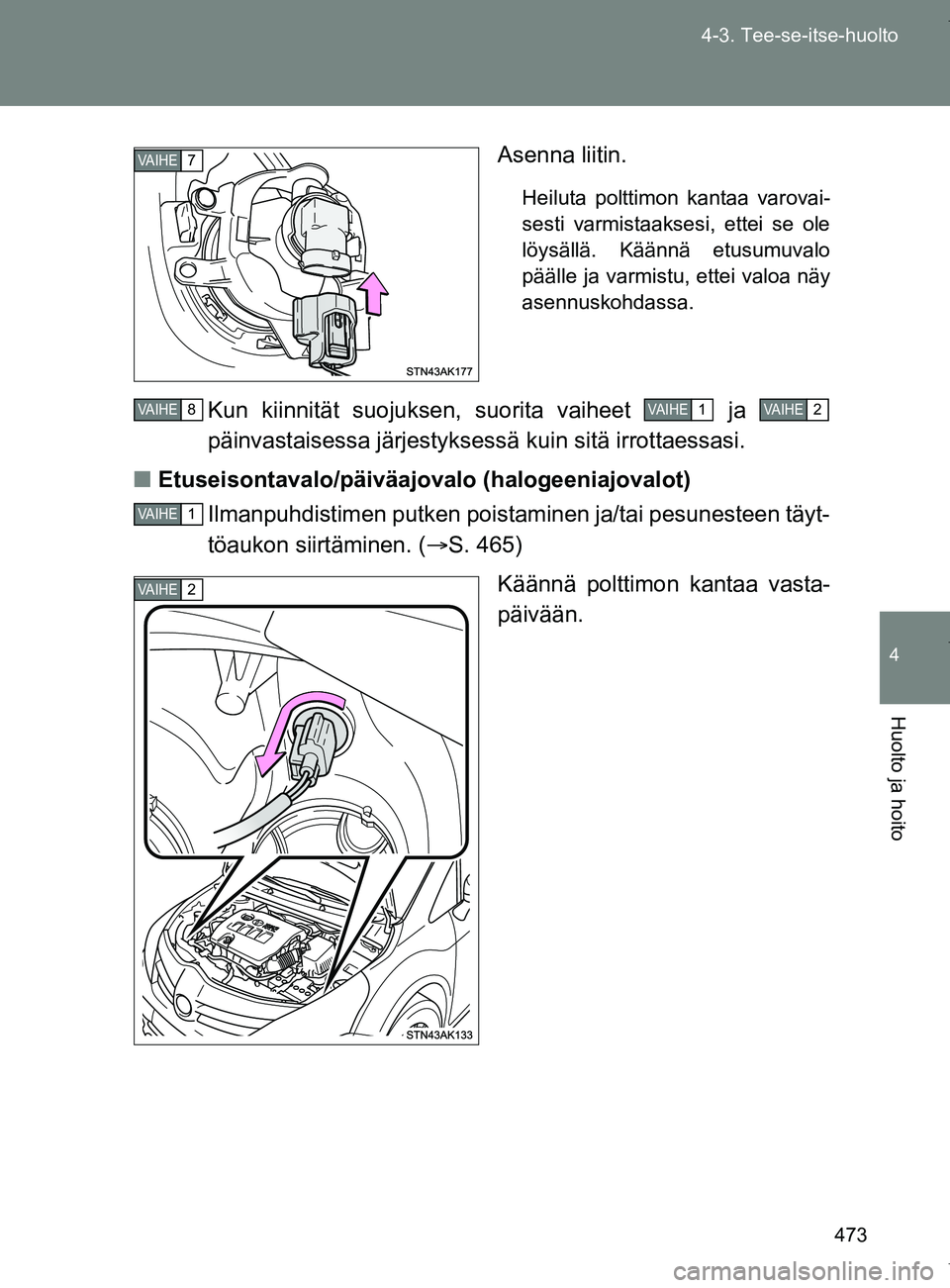

Asenna liitin.
Heiluta polttimon kantaa varovai-
sesti varmistaaksesi, ettei se ole
löysällä. Käännä etusumuvalo
päälle ja varmistu, ettei valoa näy
asennuskohdassa.
Kun kiinnität suojuksen,
suorita vaiheet ja
päinvastaisessa järjestyksessä kuin sitä irrottaessasi.
■ Etuseisontavalo/päiväajovalo (halogeeniajovalot)
Ilmanpuhdistimen putken poistaminen ja/tai pesunesteen täyt-
töaukon siirtäminen. ( S. 465)
Käännä polttimon kantaa vasta-
päivään.
VAIHE7
VAIHE8VAIHE1VAIHE2
VAIHE1
VAIHE2
OM64517FI.book Page 473 Monday, January 2, 2017 6:19 PM

474
4-3. Tee-se-itse-huolto
OM64517FI

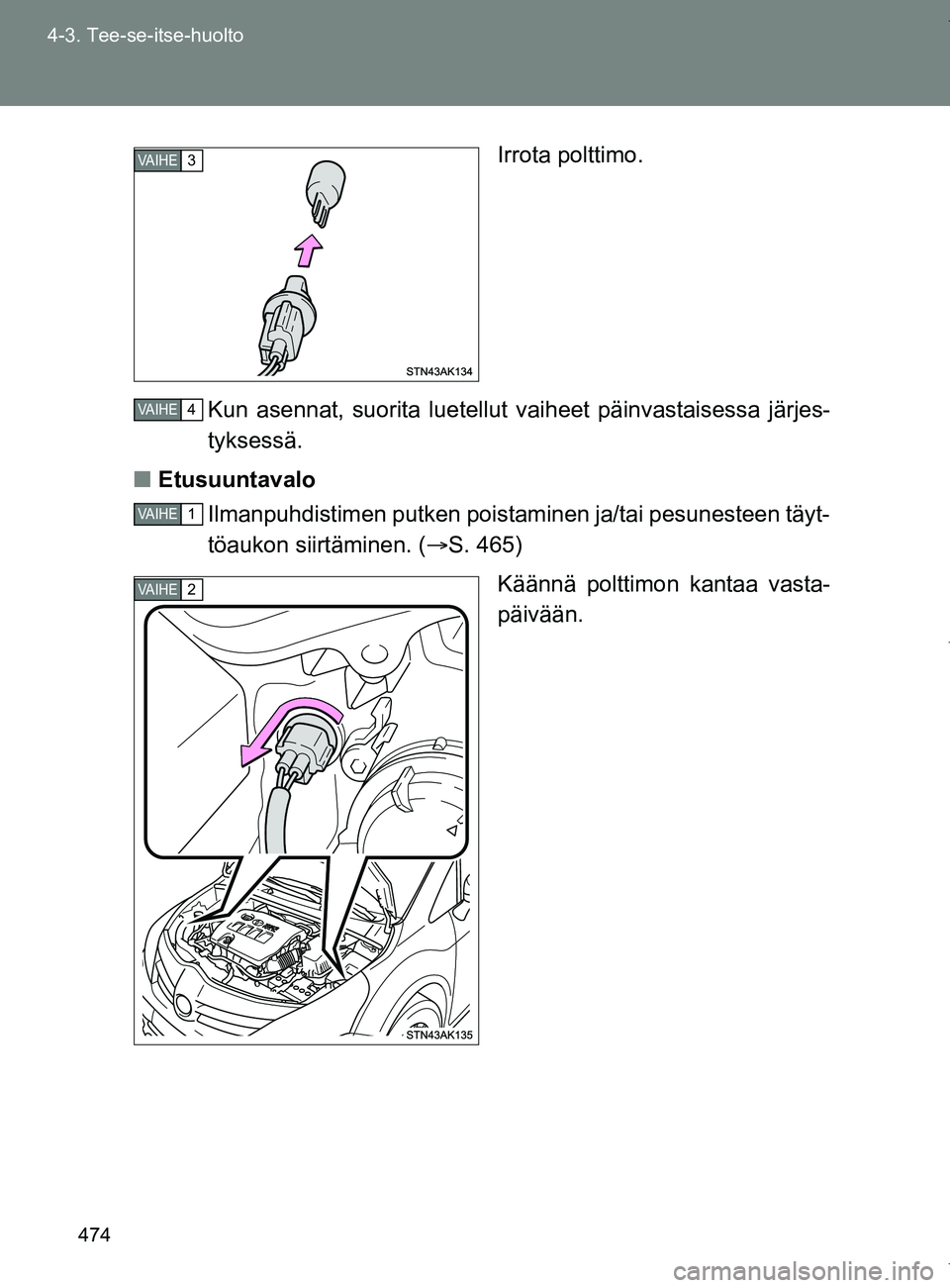

Irrota polttimo.
Kun asennat, suorita luetellut va iheet päinvastaisessa järjes-
tyksessä.
■ Etusuuntavalo
Ilmanpuhdistimen putken poistaminen ja/tai pesunesteen täyt-
töaukon siirtäminen. ( S. 465)
Käännä polttimon kantaa vasta-
päivään.
VAIHE3
VAIHE4
VAIHE1
VAIHE2
OM64517FI.book Page 474 Monday, January 2, 2017 6:19 PM

475
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64517FI

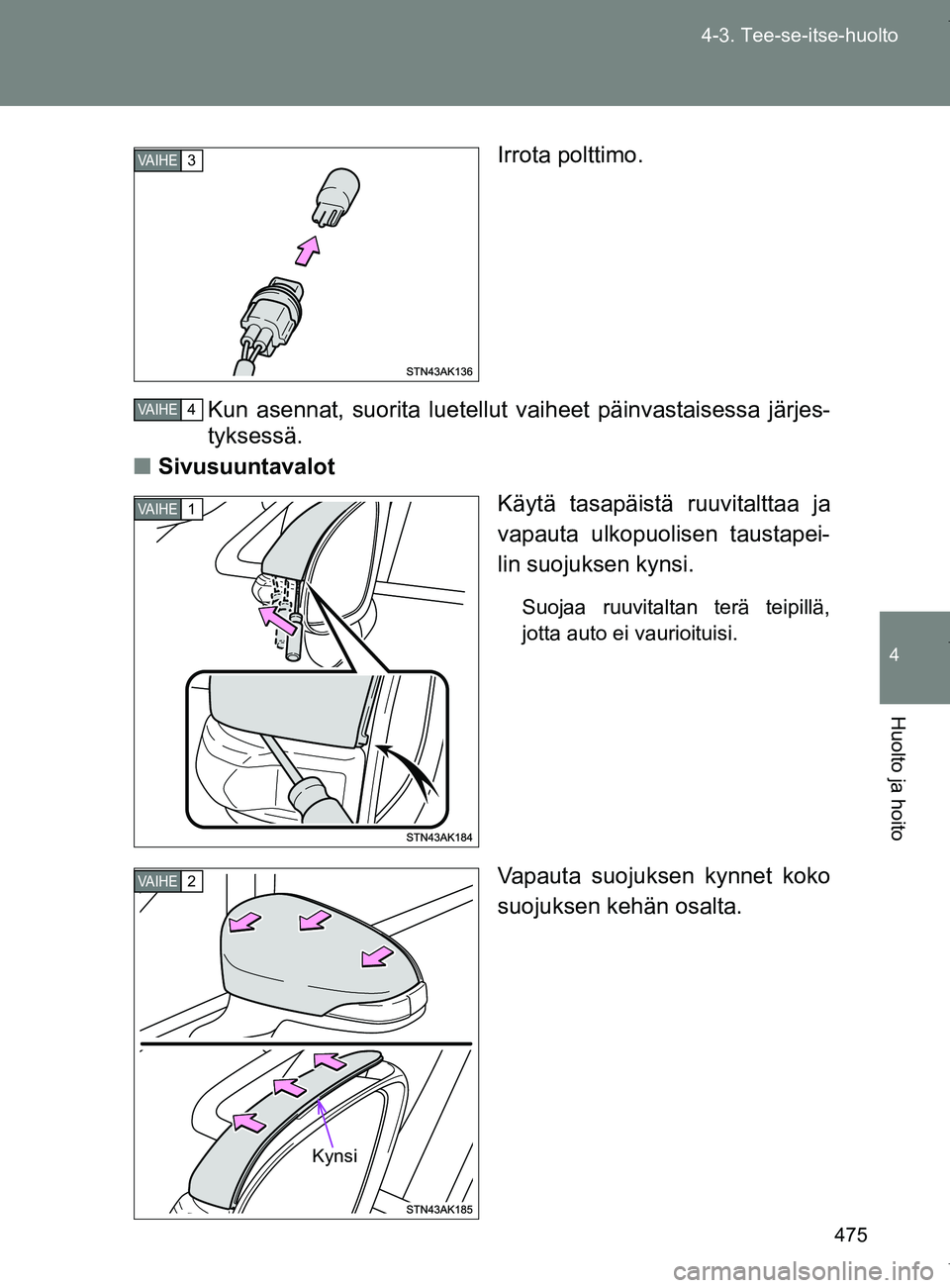

Irrota polttimo.
Kun asennat, suorita luetellut va iheet päinvastaisessa järjes-
tyksessä.
■ Sivusuuntavalot
Käytä tasapäistä ruuvitalttaa ja
vapauta ulkopuolisen taustapei-
lin suojuksen kynsi.
Suojaa ruuvitaltan terä teipillä,
jotta auto ei vaurioituisi.
Vapauta suojuksen kynnet koko
suojuksen kehän osalta.
VAIHE3
VAIHE4
VAIHE1
VAIHE2
Kynsi
OM64517FI.book Page 475 Monday, January 2, 2017 6:19 PM

476
4-3. Tee-se-itse-huolto
OM64517FI

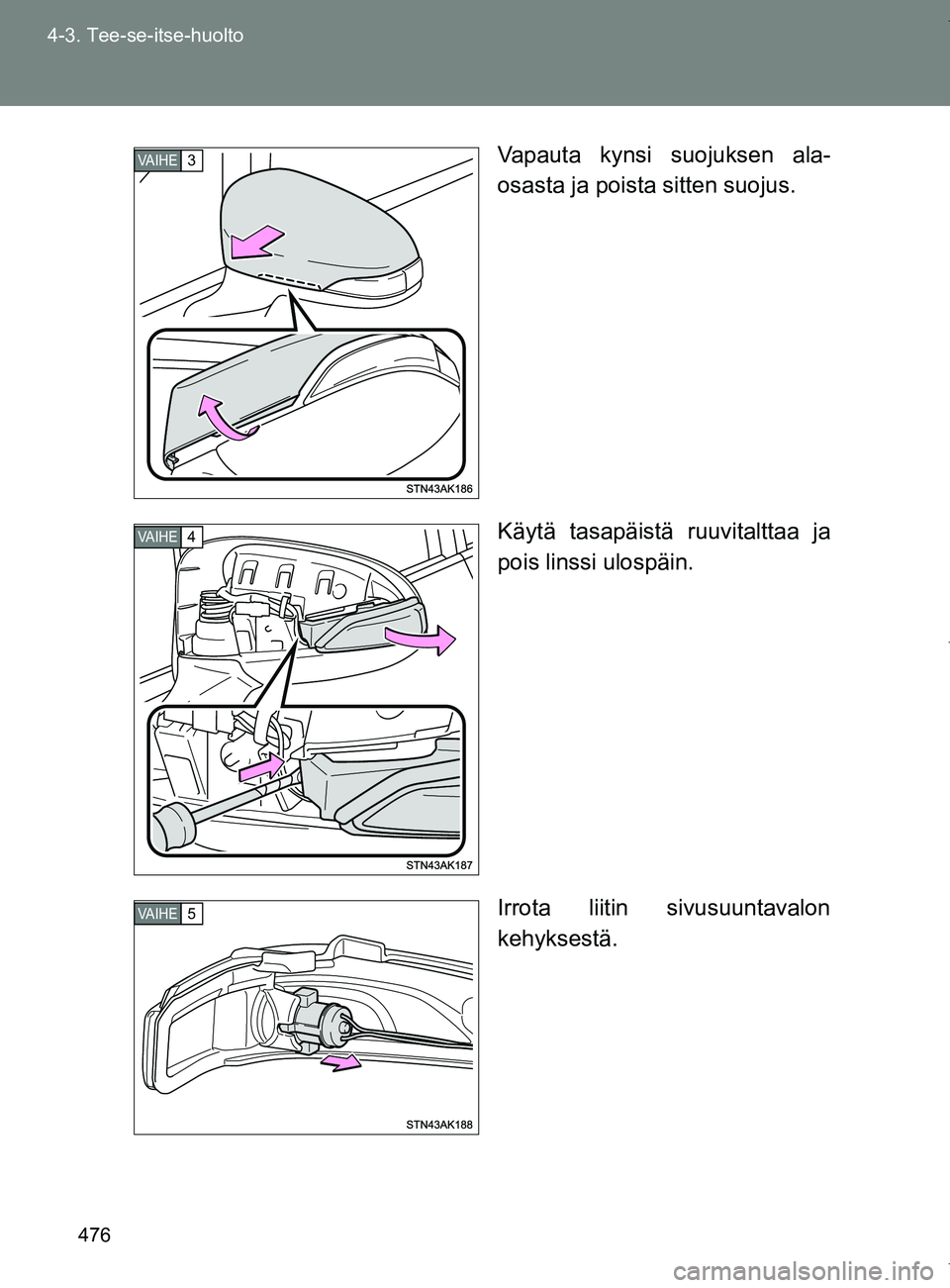

Vapauta kynsi suojuksen ala-
osasta ja poista sitten suojus.
Käytä tasapäistä ruuvitalttaa ja
pois linssi ulospäin.
Irrota liitin sivusuuntavalon
kehyksestä.
VAIHE3
VAIHE4
VAIHE5
OM64517FI.book Page 476 Monday, January 2, 2017 6:19 PM

477
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64517FI

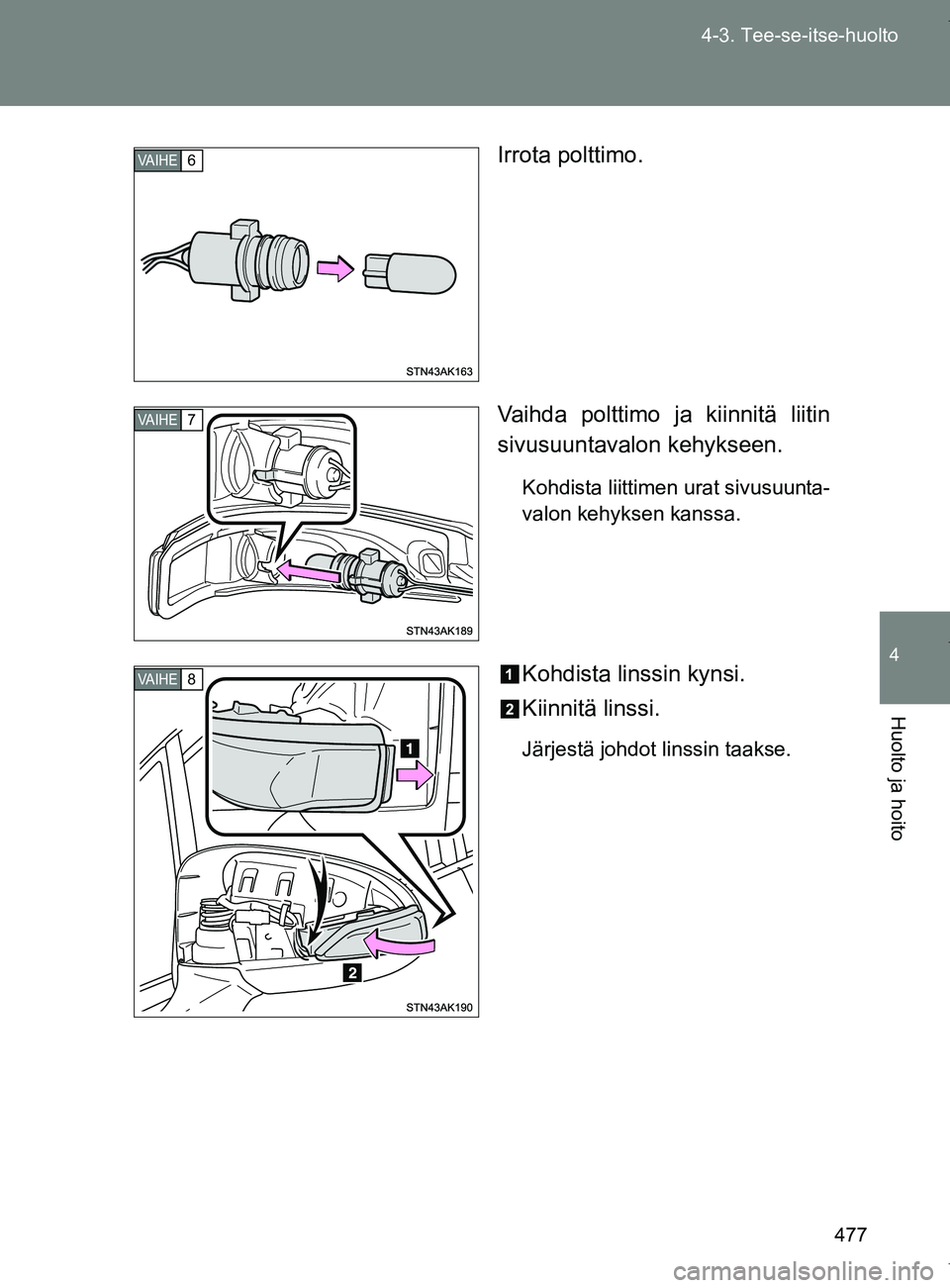

Irrota polttimo.
Vaihda polttimo ja kiinnitä liitin
sivusuuntavalon
kehykseen.
Kohdista liittimen urat sivusuunta-
valon kehyksen kanssa.
Kohdista linssin kynsi.
Kiinnitä linssi.
Järjestä johdot linssin taakse.
VAIHE6
VAIHE7
VAIHE8
OM64517FI.book Page 477 Monday, January 2, 2017 6:19 PM

478
4-3. Tee-se-itse-huolto
OM64517FI

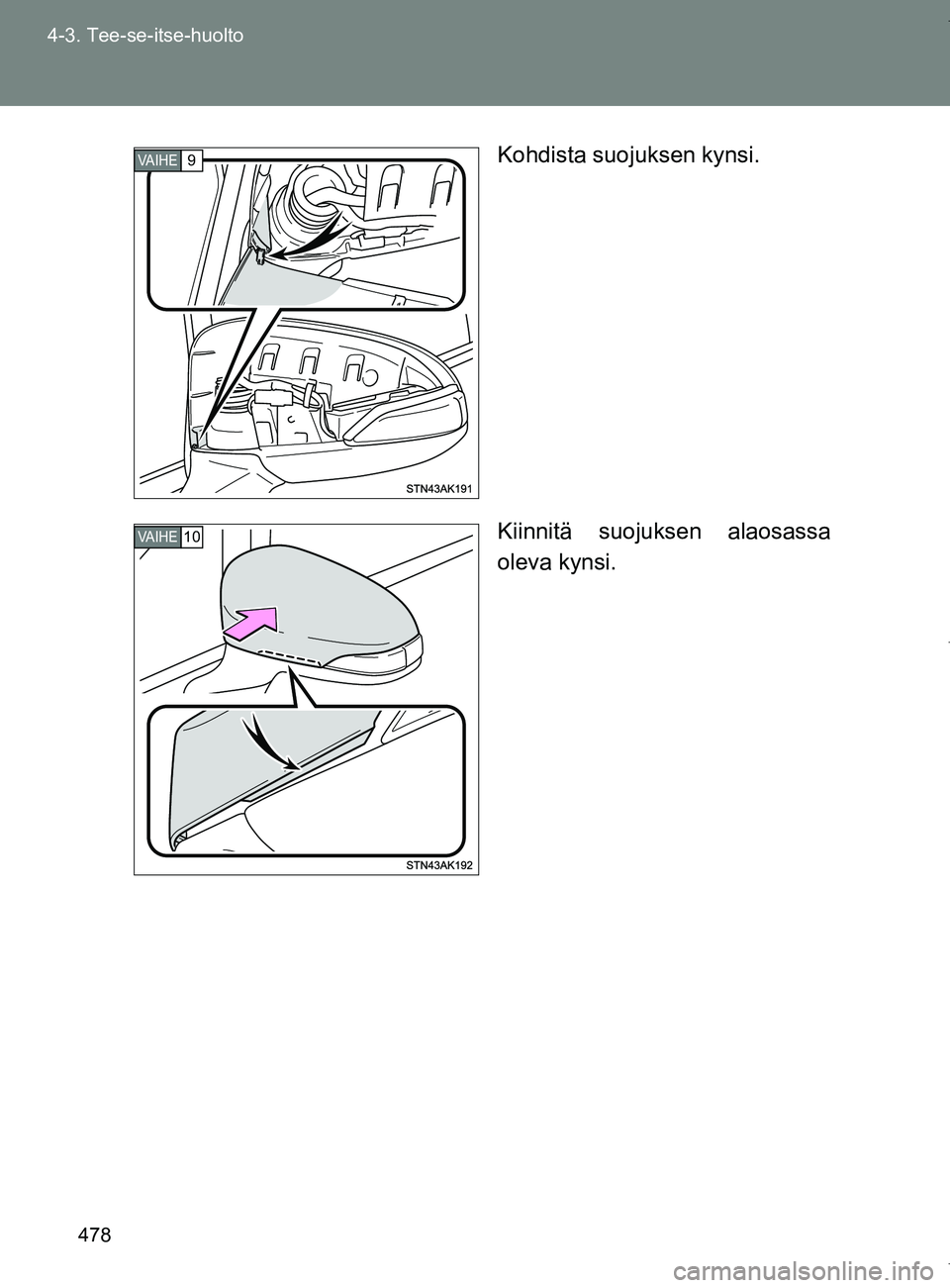

Kohdista suoj
uksen kynsi.
Kiinnitä suojuksen alaosassa
oleva kynsi.
VAIHE9
VAIHE10
OM64517FI.book Page 478 Monday, January 2, 2017 6:19 PM

479
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64517FI

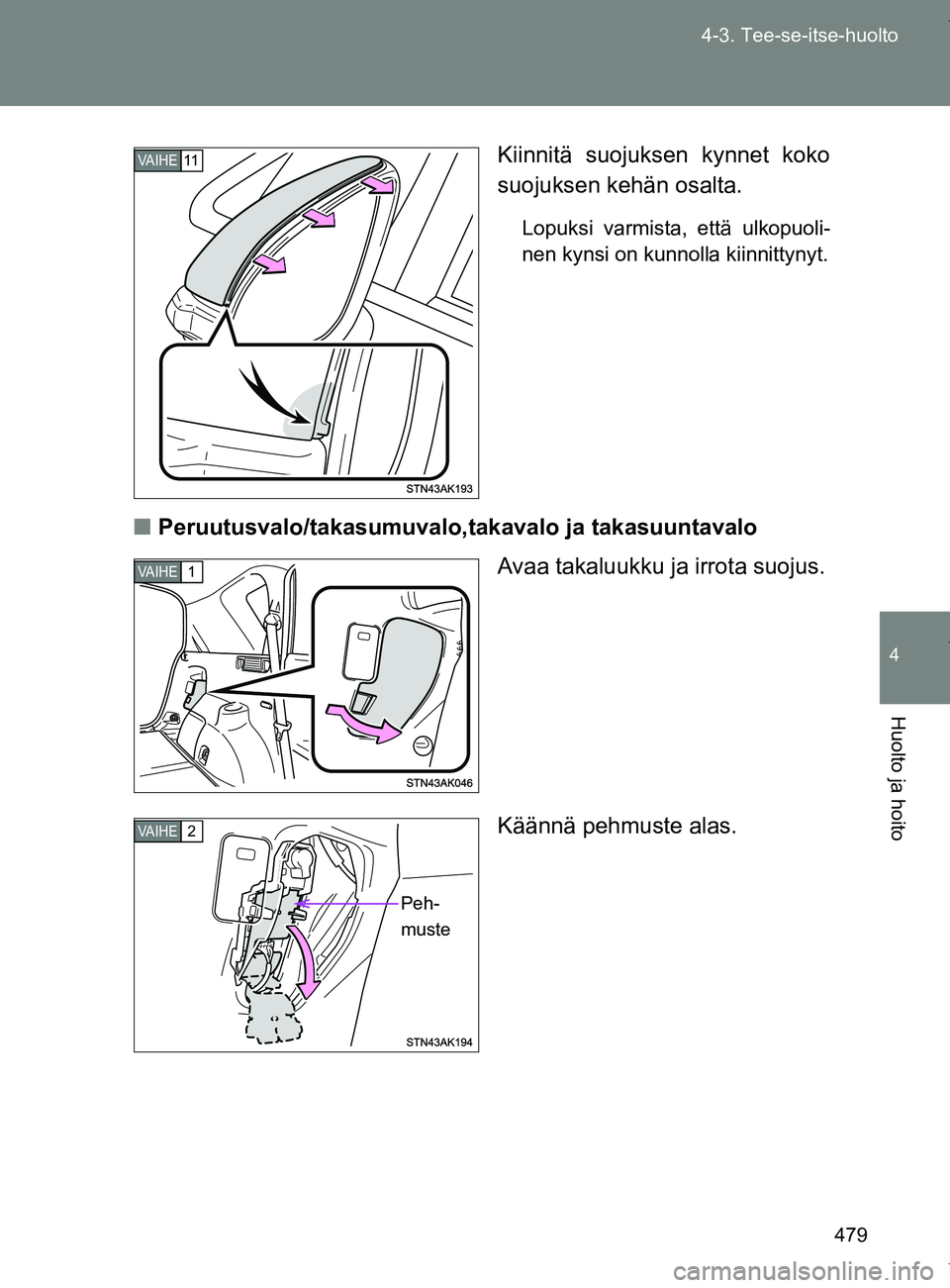

Kiinnitä suojuksen kynnet koko
suojuksen kehän osalta.
Lopuksi varmista, että ulkopuoli-
nen kynsi on kunnolla kiinnittynyt.
■
Peruutusvalo/takasumuvalo,t akavalo ja takasuuntavalo
Avaa takaluukku ja irrota suojus.
Käännä pehmuste alas.
VAIHE11
VAIHE1
VAIHE2
Peh-
muste
OM64517FI.book Page 479 Monday, January 2, 2017 6:19 PM

480
4-3. Tee-se-itse-huolto
OM64517FI

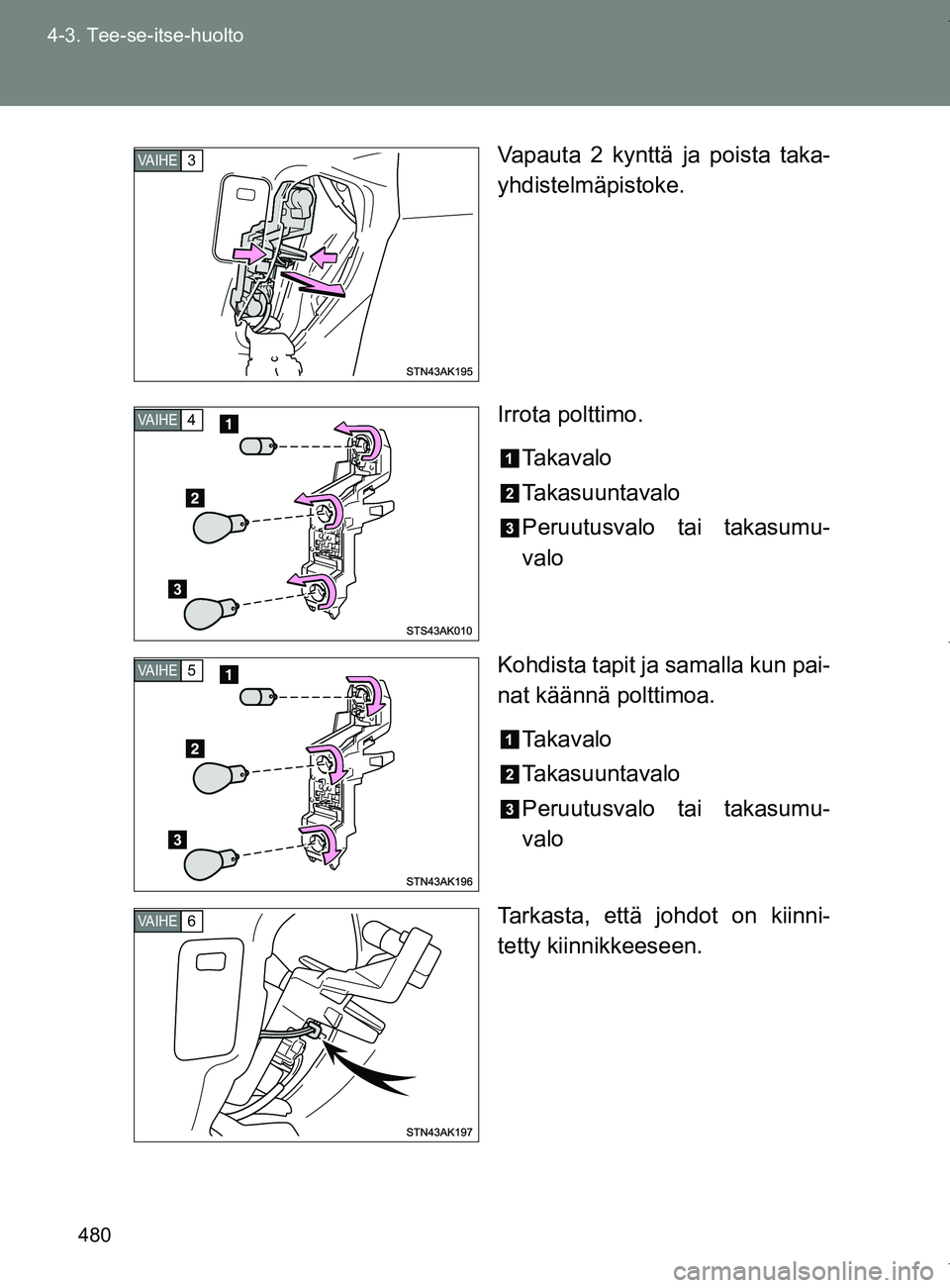

Vapauta 2 kynttä ja poista taka-
yhdistelmäpistoke.
Irrota polttimo.
Takavalo
Takasuuntavalo
Peruutusvalo tai takasumu-
valo
Kohdista tapit ja samalla kun pai-
nat käännä polttimoa. Takavalo
Takasuuntavalo
Peruutusvalo tai takasumu-
valo
Tarkasta, että johdot on kiinni-
tetty kiinnikkeeseen.
VAIHE3
VAIHE4
VAIHE5
VAIHE6
