2017 TOYOTA VERSO Omistajan Käsikirja (in Finnish)

385
3-5. Muut sisätilojen varusteet
3
Matkustamon laitteet
OM64517FI

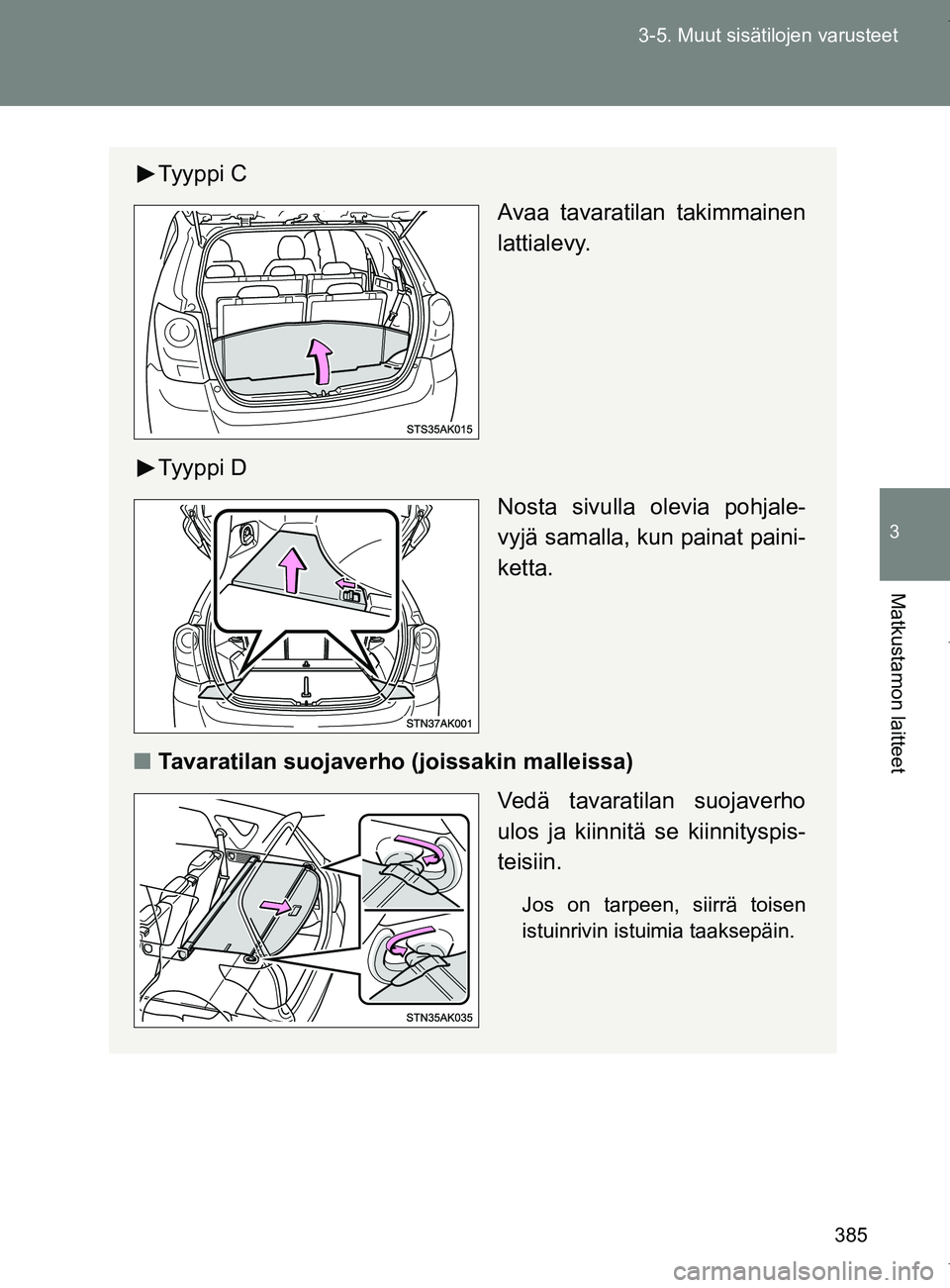

Ty y p p i C
Avaa tavaratilan takimmainen
lattialevy.
Ty y p p i D Nosta sivulla olevia pohjale-
vyjä samalla, kun painat paini-
ketta.
■ Tavaratilan suojaverho (joissakin malleissa)
Vedä tavaratilan suojaverho
ulos ja kiinnitä se kiinnityspis-
teisiin.
Jos on tarpeen, siirrä toisen
istuinrivin istuimia taaksepäin.
OM64517FI.book Page 385 Monday, January 2, 2017 6:19 PM

386
3-5. Muut sisätilojen varusteet
OM64517FI

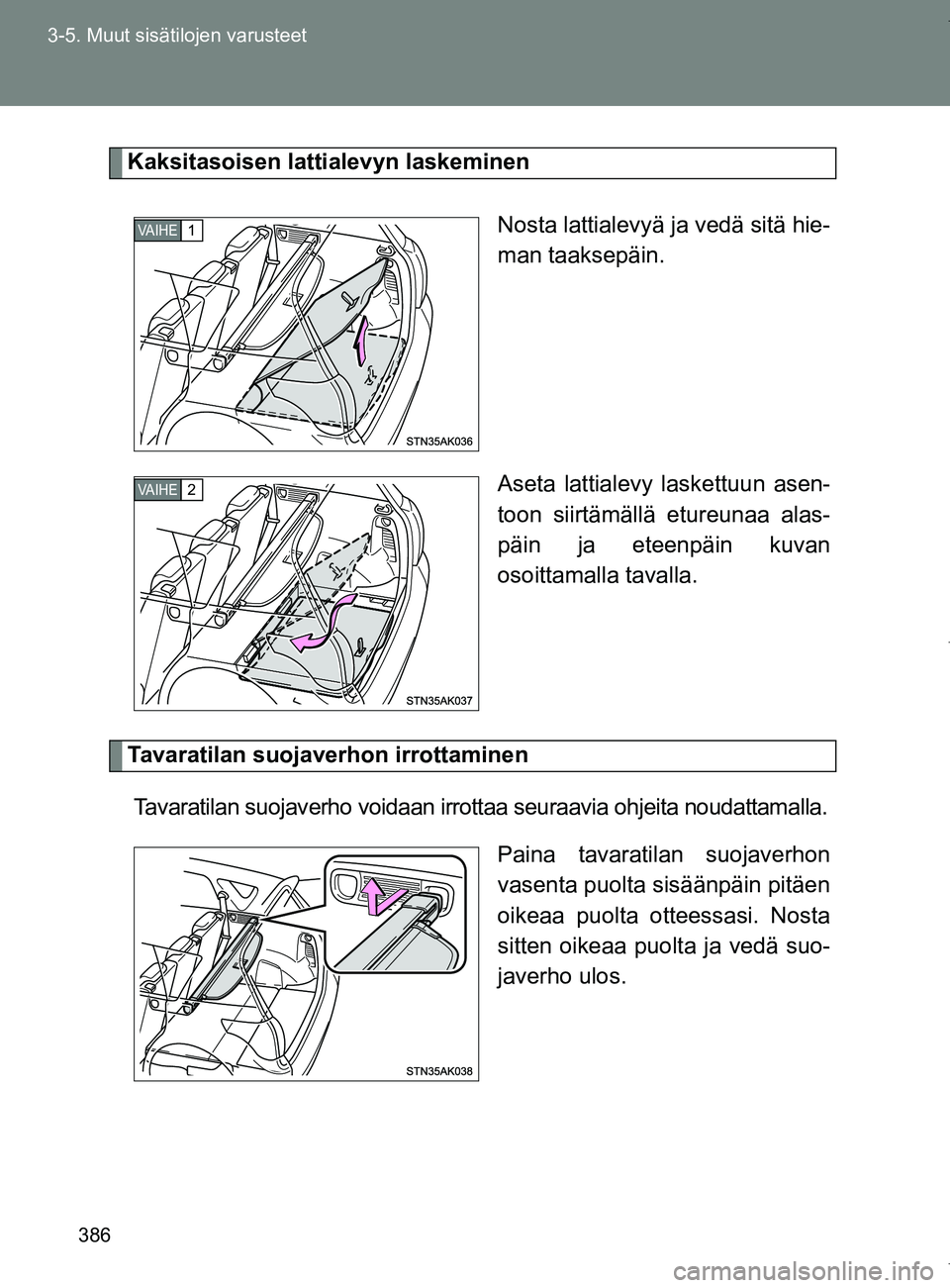

Kaksitasoisen lattialevyn laskeminen
Nosta lattialevyä ja vedä sitä hie-
man taaksepäin.
Aseta lattialevy laskettuun asen-
toon siirtämällä etureunaa alas-
päin ja eteenpäin kuvan
osoittamalla tavalla.
Tavaratilan suojaverhon irrottaminen
Tavaratilan suojaverho voidaan irrottaa seuraavia ohjeita noudattamalla. Paina tavaratilan suojaverhon
vasenta puolta sisäänpäin pitäen
oikeaa puolta otteessasi. Nosta
sitten oikeaa puolta ja vedä suo-
javerho ulos.
VAIHE1
VAIHE2
OM64517FI.book Page 386 Monday, January 2, 2017 6:19 PM

387
3-5. Muut sisätilojen varusteet
3
Matkustamon laitteet
OM64517FI

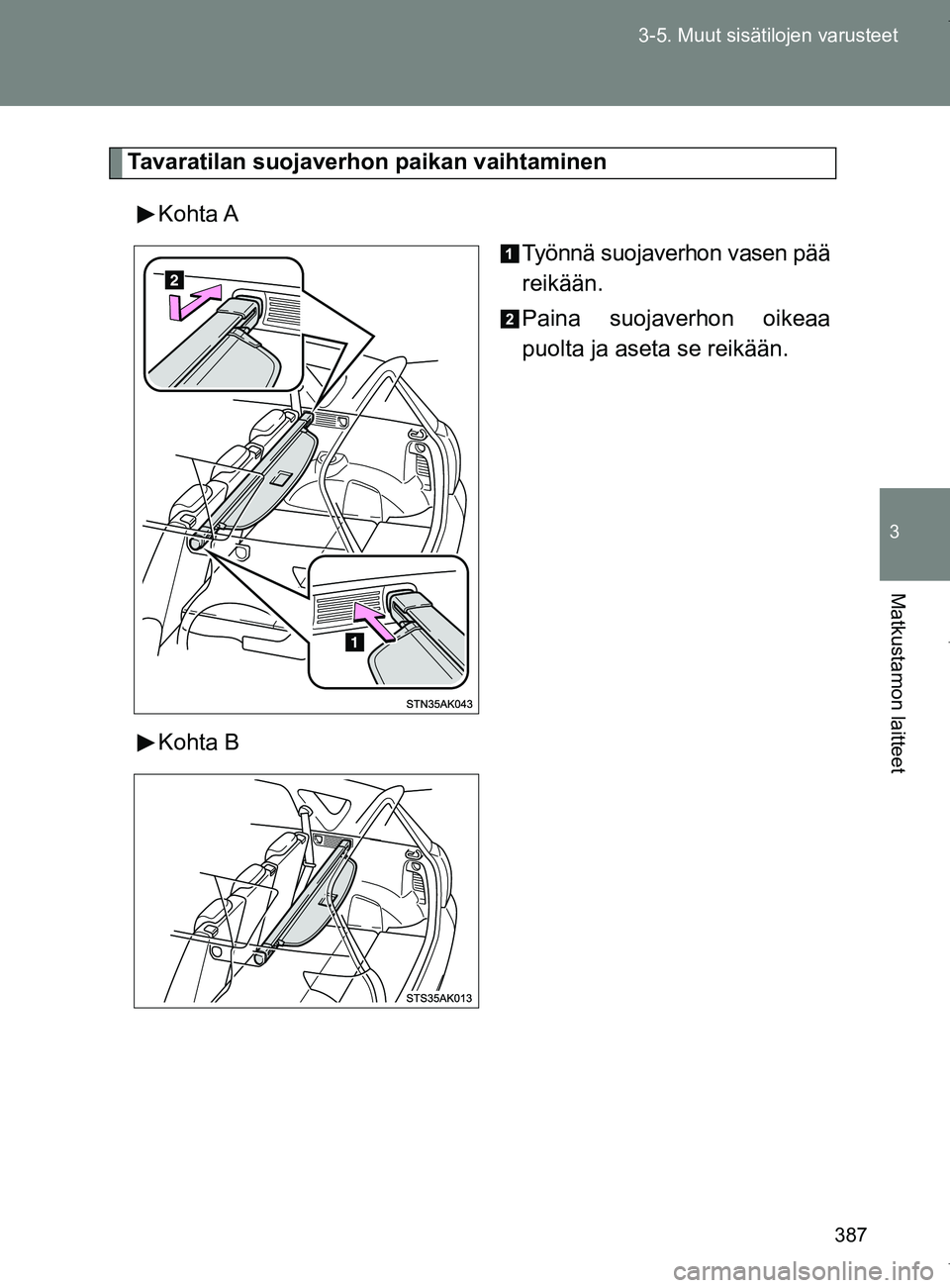

Tavaratilan suojaverhon paikan vaihtaminen
Kohta A Työnnä suojaverhon vasen pää
reikään.
Paina suojaverhon oikeaa
puolta ja aseta se reikään.
Kohta B
OM64517FI.book Page 387 Monday, January 2, 2017 6:19 PM

388
3-5. Muut sisätilojen varusteet
OM64517FI

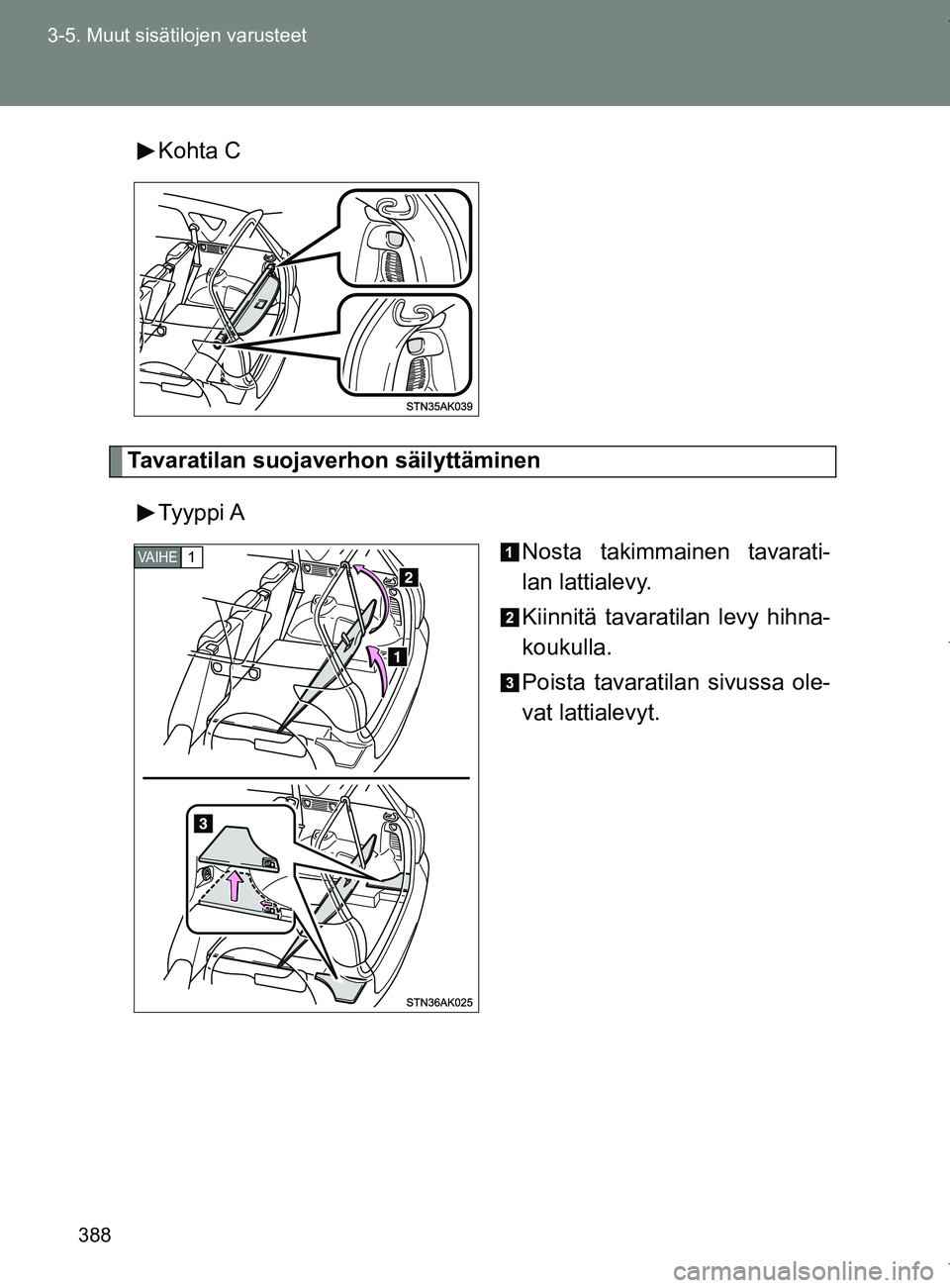

Kohta C
Tavaratilan suojaverhon säilyttäminen
Tyyppi A Nosta takimmainen tavarati-
lan lattialevy.
Kiinnitä tavaratilan levy hihna-
koukulla.
Poista tavaratilan sivussa ole-
vat lattialevyt.
VAIHE1
OM64517FI.book Page 388 Monday, January 2, 2017 6:19 PM

389
3-5. Muut sisätilojen varusteet
3
Matkustamon laitteet
OM64517FI

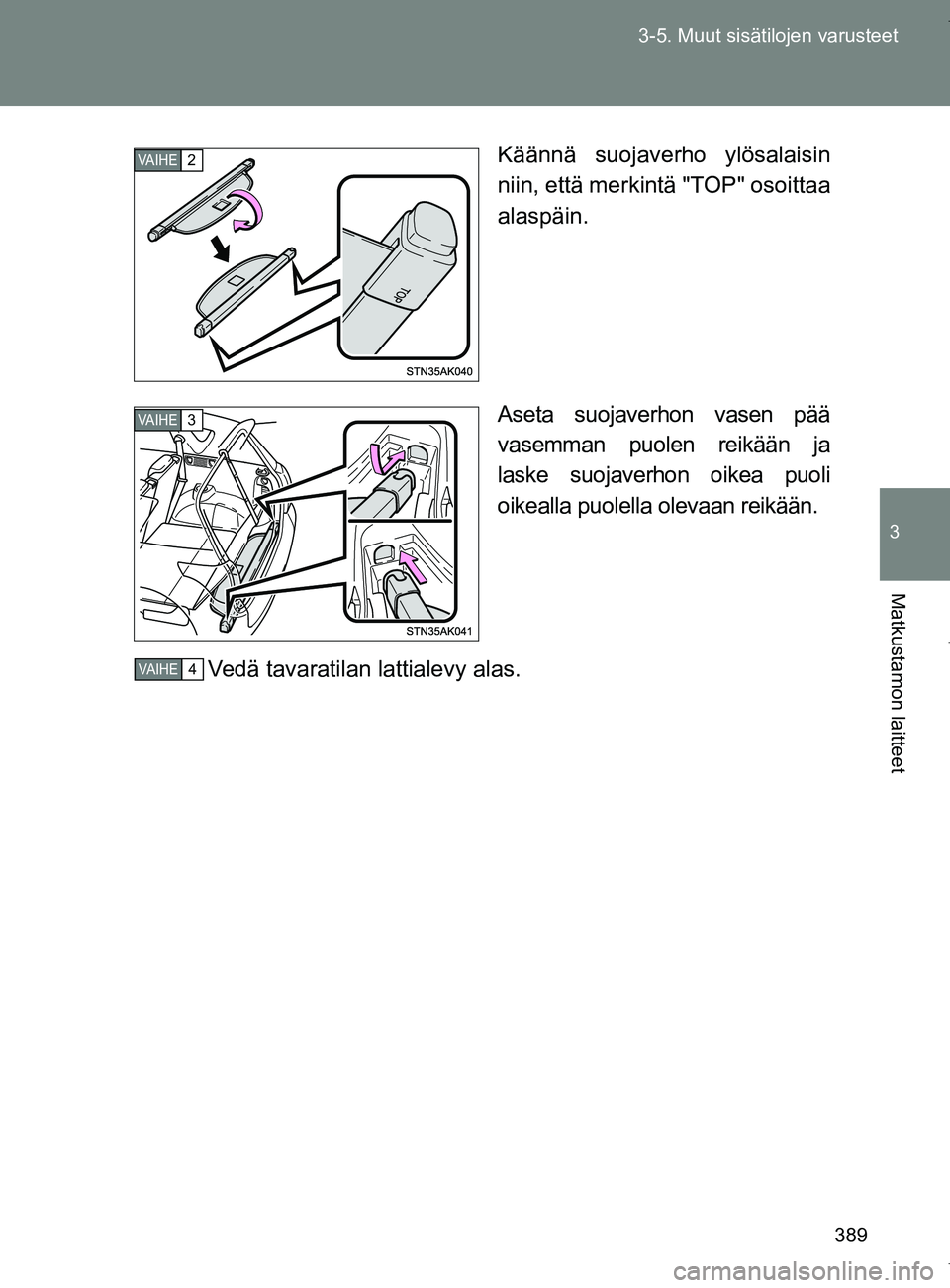

Käännä suojaverho ylösalaisin
niin, että merkintä "TOP" osoittaa
alaspäin.
Aseta suojaverhon vasen pää
vasemman puolen reikään ja
laske suojaverhon oikea puoli
oikealla puolella olevaan reikään.
Vedä tavaratilan lattialevy alas.
VAIHE2
VAIHE3
VAIHE4
OM64517FI.book Page 389 Monday, January 2, 2017 6:19 PM

390
3-5. Muut sisätilojen varusteet
OM64517FI

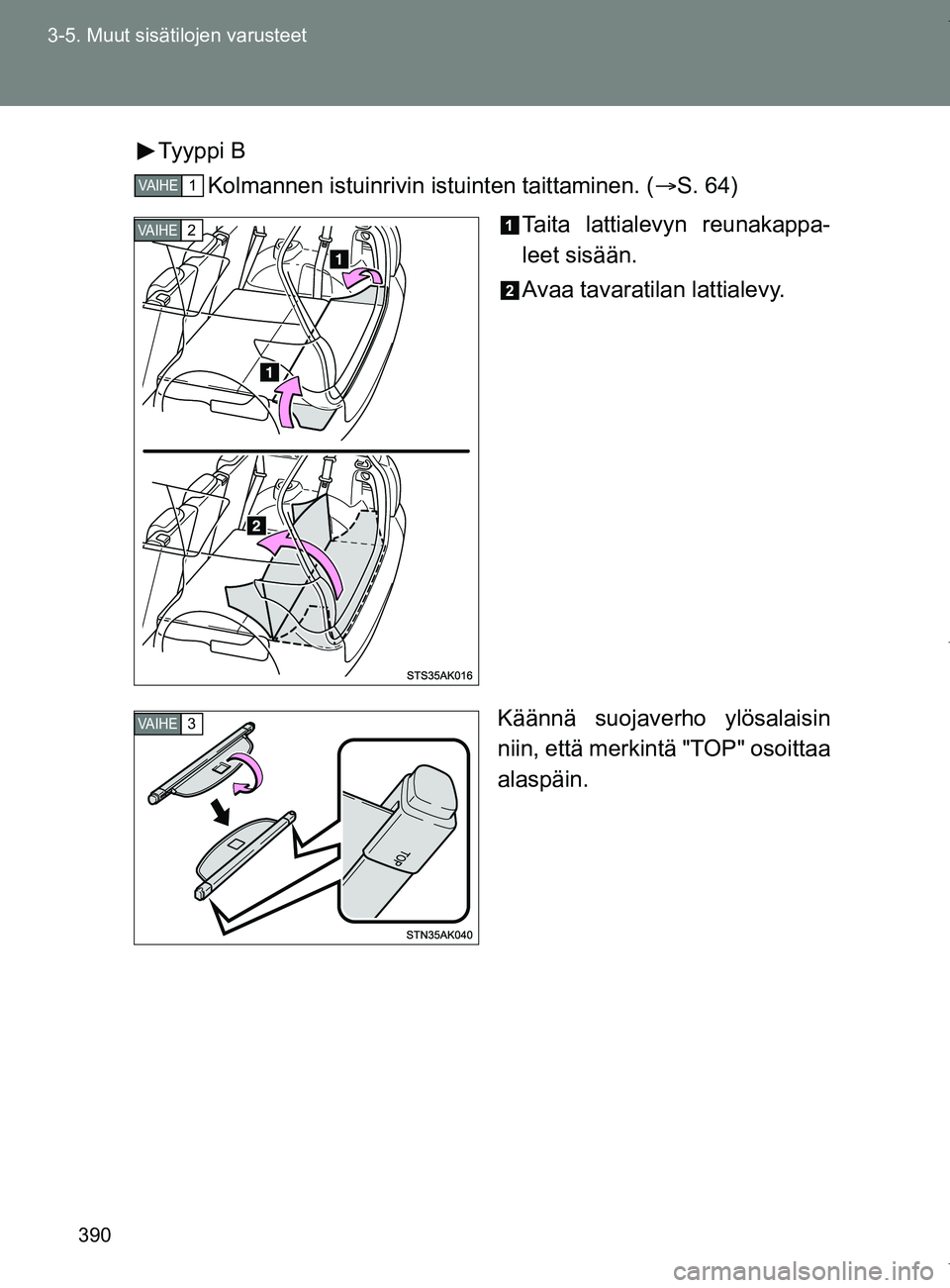

Tyyppi B
Kolmannen istuinrivin istuinten taittaminen. ( S. 64)
Taita lattialevyn reunakappa-
leet sisään.
Avaa tavaratilan lattialevy.
Käännä suojaverho ylösalaisin
niin, että merkintä "TOP" osoittaa
alaspäin.
VAIHE1
VAIHE2
VAIHE3
OM64517FI.book Page 390 Monday, January 2, 2017 6:19 PM

391
3-5. Muut sisätilojen varusteet
3
Matkustamon laitteet
OM64517FI

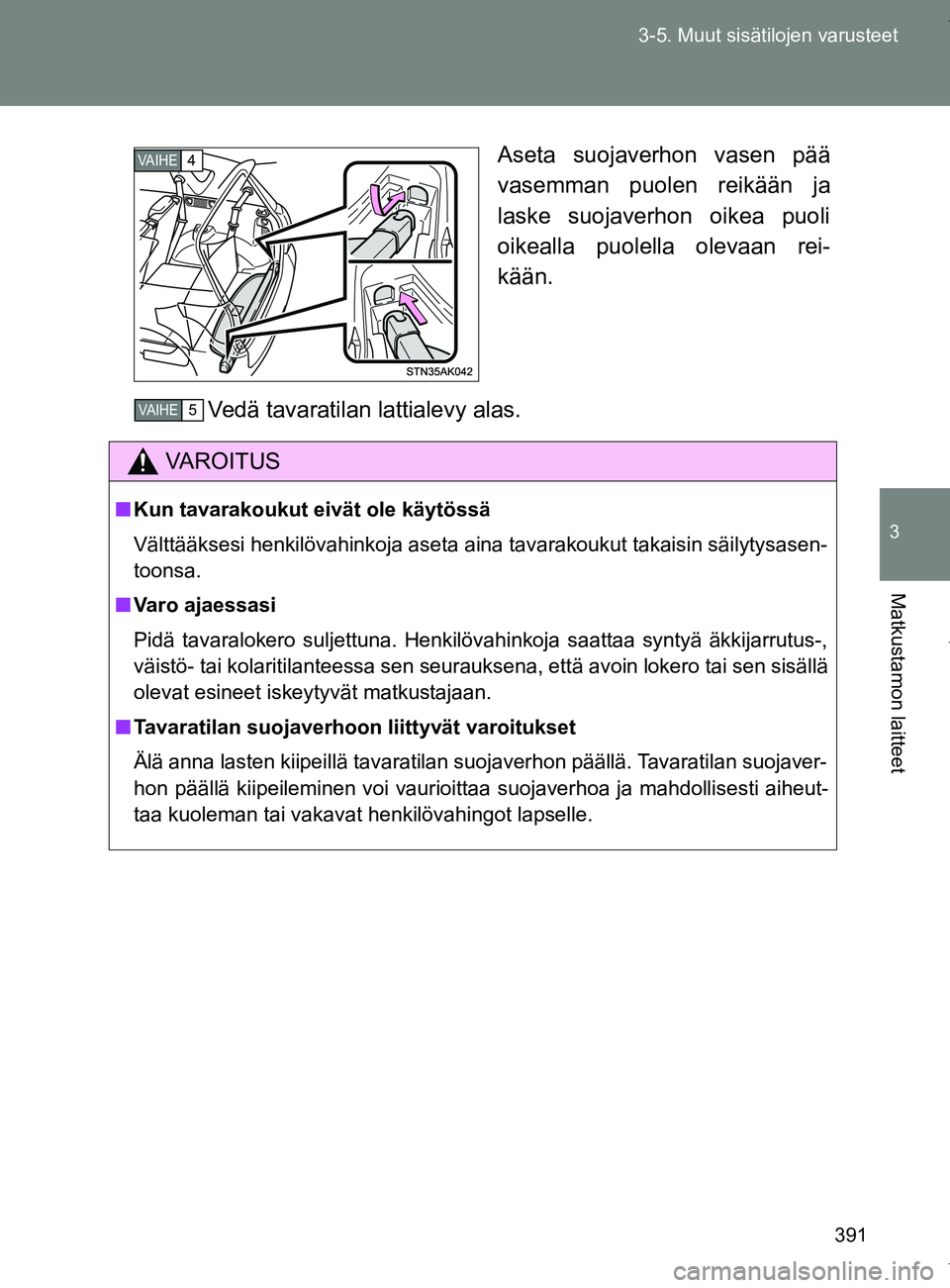

Aseta suojaverhon vasen pää
vasemman puolen reikään ja
laske suojaverhon oikea puoli
oikealla puolella olevaan rei-
kään.
Vedä tavaratilan lattialevy alas.
VAIHE4
VAROITUS
■ Kun tavarakoukut eivät ole käytössä
Välttääksesi henkilövahinkoja aseta aina tavarakoukut takaisin säilytysasen-
toonsa.
■ Varo ajaessasi
Pidä tavaralokero suljettuna. Henkilövahinkoja saattaa syntyä äkkijarrutus-,
väistö- tai kolaritilanteessa sen seurauksena, että avoin lokero tai sen sisällä
olevat esineet iskeytyvät matkustajaan.
■ Tavaratilan suojaverhoon liittyvät varoitukset
Älä anna lasten kiipeillä tavaratilan suojaverhon päällä. Tavaratilan suojaver-
hon päällä kiipeileminen voi vaurioittaa suojaverhoa ja mahdollisesti aiheut-
taa kuoleman tai vakavat henkilövahingot lapselle.
VAIHE5
OM64517FI.book Page 391 Monday, January 2, 2017 6:19 PM

392
3-5. Muut sisätilojen varusteet
OM64517FI
OM64517FI.book Page 392 Monday, January 2, 2017 6:19 PM
