2017 TOYOTA RAV4 HYBRID Manual del propietario (in Spanish)

4576-3. Mantenimiento que puede realizar usted mismo
RAV4-HV_OM_OM42B07S_(ES)
6
Mantenimiento y cuidados

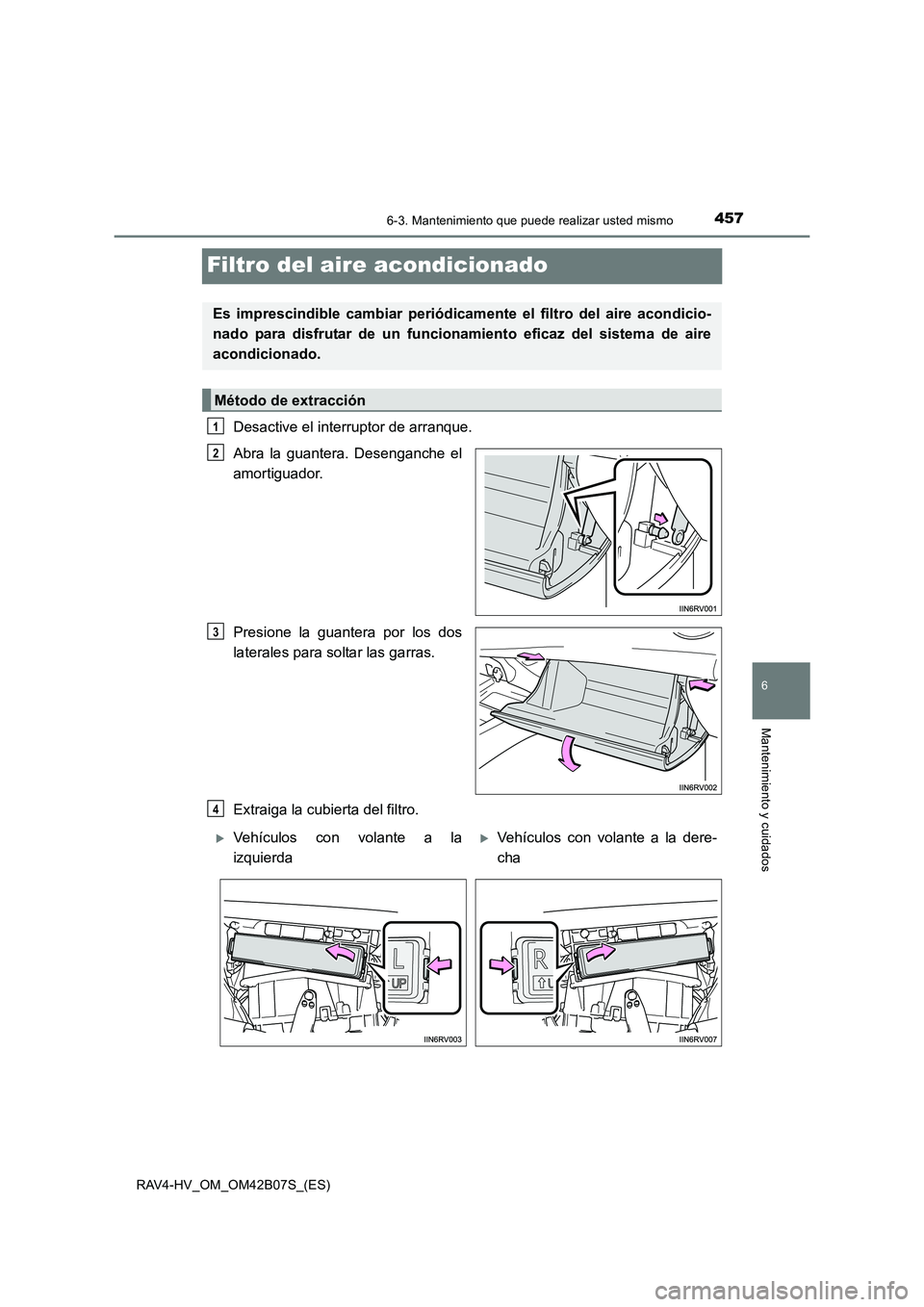

Filtro del aire acondicionado
Desactive el interruptor de arranque.
Abra la guantera. Desenganche el
amortiguador.
Presione la guantera por los dos
laterales para soltar las garras.
Extraiga la cubierta del filtro.
Es imprescindible cambiar periódicamente el filtro del aire acondicio-
nado para disfrutar de un funcionamiento eficaz del sistema de aire
acondicionado.
Método de extracción
1
2
3
4
XVehículos con volante a la
izquierdaXVehículos con volante a la dere-
cha

4586-3. Mantenimiento que puede realizar usted mismo
RAV4-HV_OM_OM42B07S_(ES)

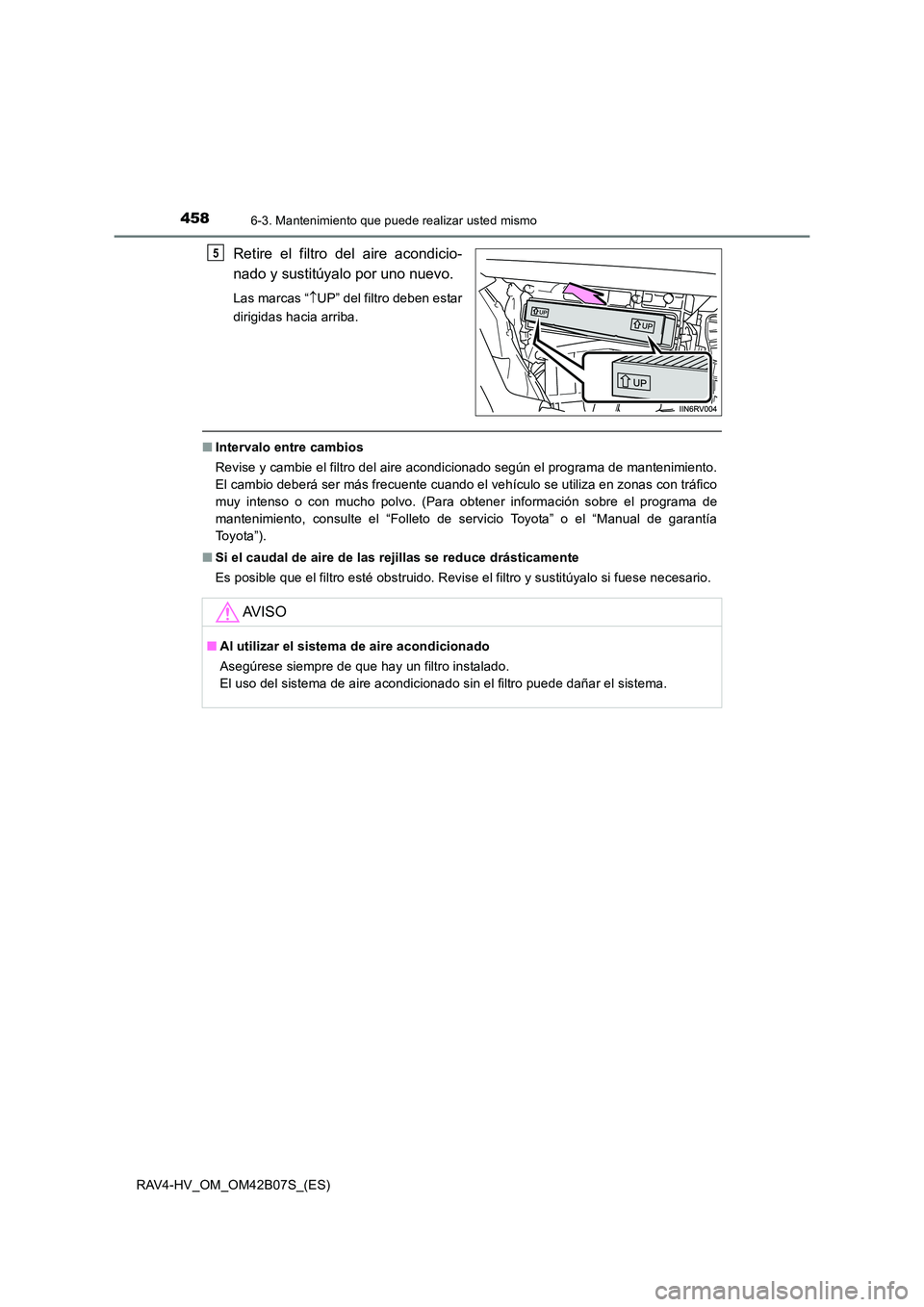

Retire el filtro del aire acondicio-
nado y sustitúyalo por uno nuevo.
Las marcas “↑UP” del filtro deben estar
dirigidas hacia arriba.
■ Intervalo entre cambios
Revise y cambie el filtro del aire acondicionado según el programa de mantenimiento.
El cambio deberá ser más frecuente cuando el vehículo se utiliza en zonas con tráfico
muy intenso o con mucho polvo. (Para obtener información sobre el programa de
mantenimiento, consulte el “Folleto de servicio Toyota” o el “Manual de garantía
Toyota”).
■ Si el caudal de aire de las rejillas se reduce drásticamente
Es posible que el filtro esté obstruido. Revise el filtro y sustitúyalo si fuese necesario.
5
AV I S O
■Al utilizar el sistema de aire acondicionado
Asegúrese siempre de que hay un filtro instalado.
El uso del sistema de aire acondicionado sin el filtro puede dañar el sistema.

4596-3. Mantenimiento que puede realizar usted mismo
RAV4-HV_OM_OM42B07S_(ES)
6
Mantenimiento y cuidados

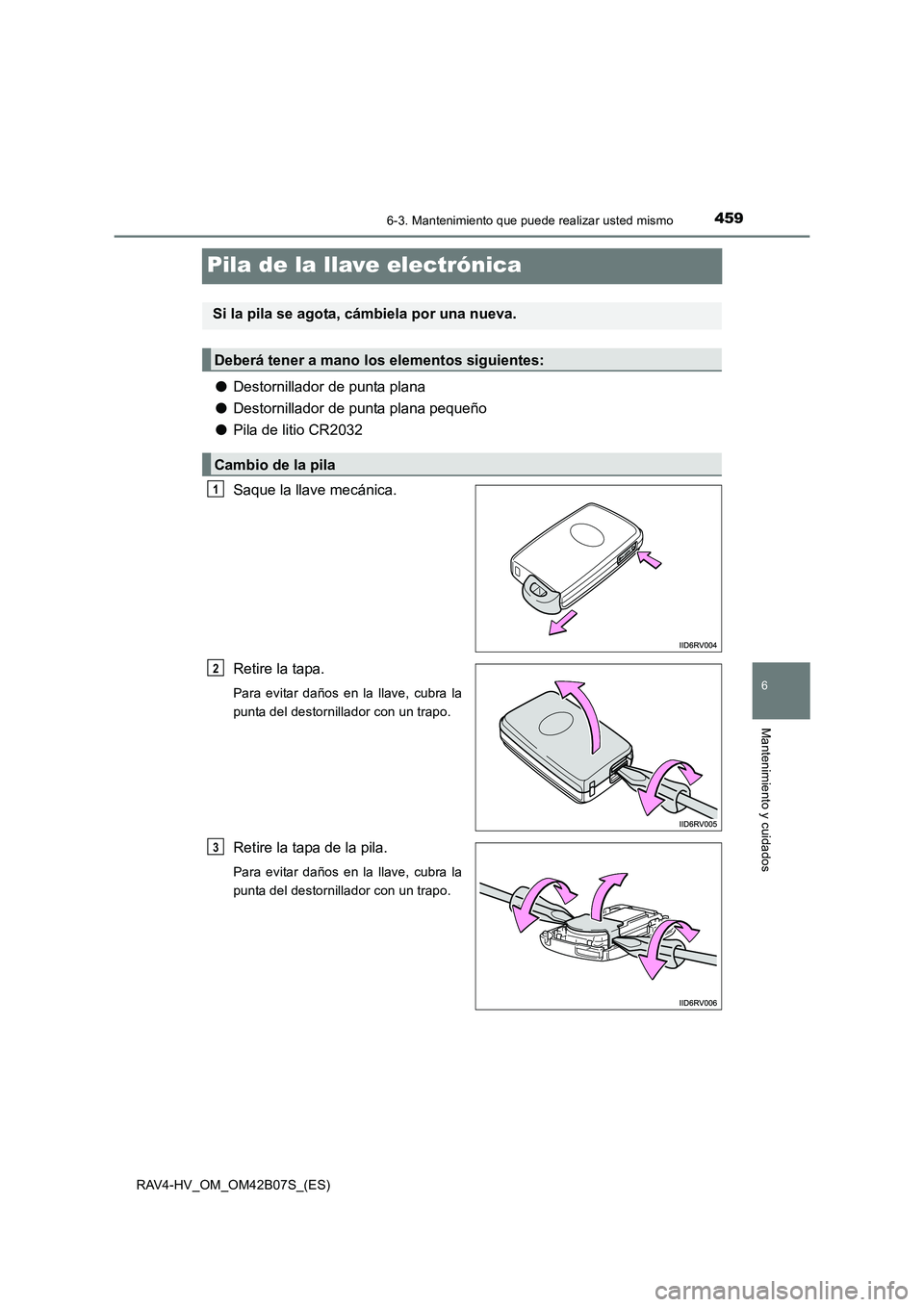

Pila de la llave electrónica
●Destornillador de punta plana
● Destornillador de punta plana pequeño
● Pila de litio CR2032
Saque la llave mecánica.
Retire la tapa.
Para evitar daños en la llave, cubra la
punta del destornillador con un trapo.
Retire la tapa de la pila.
Para evitar daños en la llave, cubra la
punta del destornillador con un trapo.
Si la pila se agota, cámbiela por una nueva.
Deberá tener a mano los elementos siguientes:
Cambio de la pila
1
2
3

4606-3. Mantenimiento que puede realizar usted mismo
RAV4-HV_OM_OM42B07S_(ES)

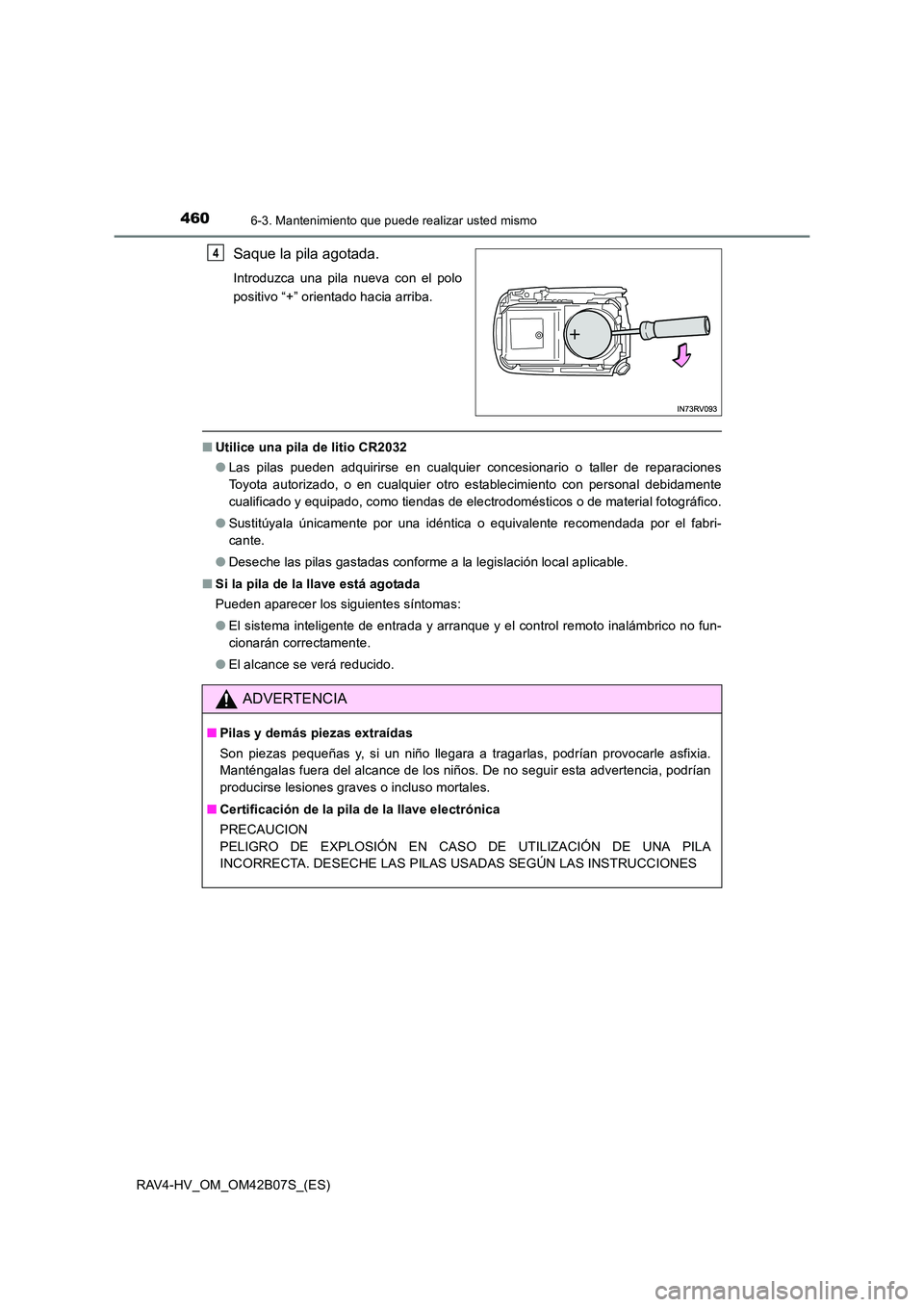

Saque la pila agotada.
Introduzca una pila nueva con el polo
positivo “+” orientado hacia arriba.
■Utilice una pila de litio CR2032
●Las pilas pueden adquirirse en cualquier concesionario o taller de reparaciones
Toyota autorizado, o en cualquier otro establecimiento con personal debidamente
cualificado y equipado, como tiendas de electrodomésticos o de material fotográfico.
● Sustitúyala únicamente por una idéntica o equivalente recomendada por el fabri-
cante.
● Deseche las pilas gastadas conforme a la legislación local aplicable.
■ Si la pila de la llave está agotada
Pueden aparecer los siguientes síntomas:
●El sistema inteligente de entrada y arranque y el control remoto inalámbrico no fun-
cionarán correctamente.
● El alcance se verá reducido.
4
ADVERTENCIA
■Pilas y demás piezas extraídas
Son piezas pequeñas y, si un niño llegara a tragarlas, podrían provocarle asfixia.
Manténgalas fuera del alcance de los niños. De no seguir esta advertencia, podrían
producirse lesiones graves o incluso mortales.
■ Certificación de la pila de la llave electrónica
PRECAUCION
PELIGRO DE EXPLOSIÓN EN CASO DE UTILIZACIÓN DE UNA PILA
INCORRECTA. DESECHE LAS PILAS USADAS SEGÚN LAS INSTRUCCIONES

4616-3. Mantenimiento que puede realizar usted mismo
RAV4-HV_OM_OM42B07S_(ES)
6
Mantenimiento y cuidados
AV I S O

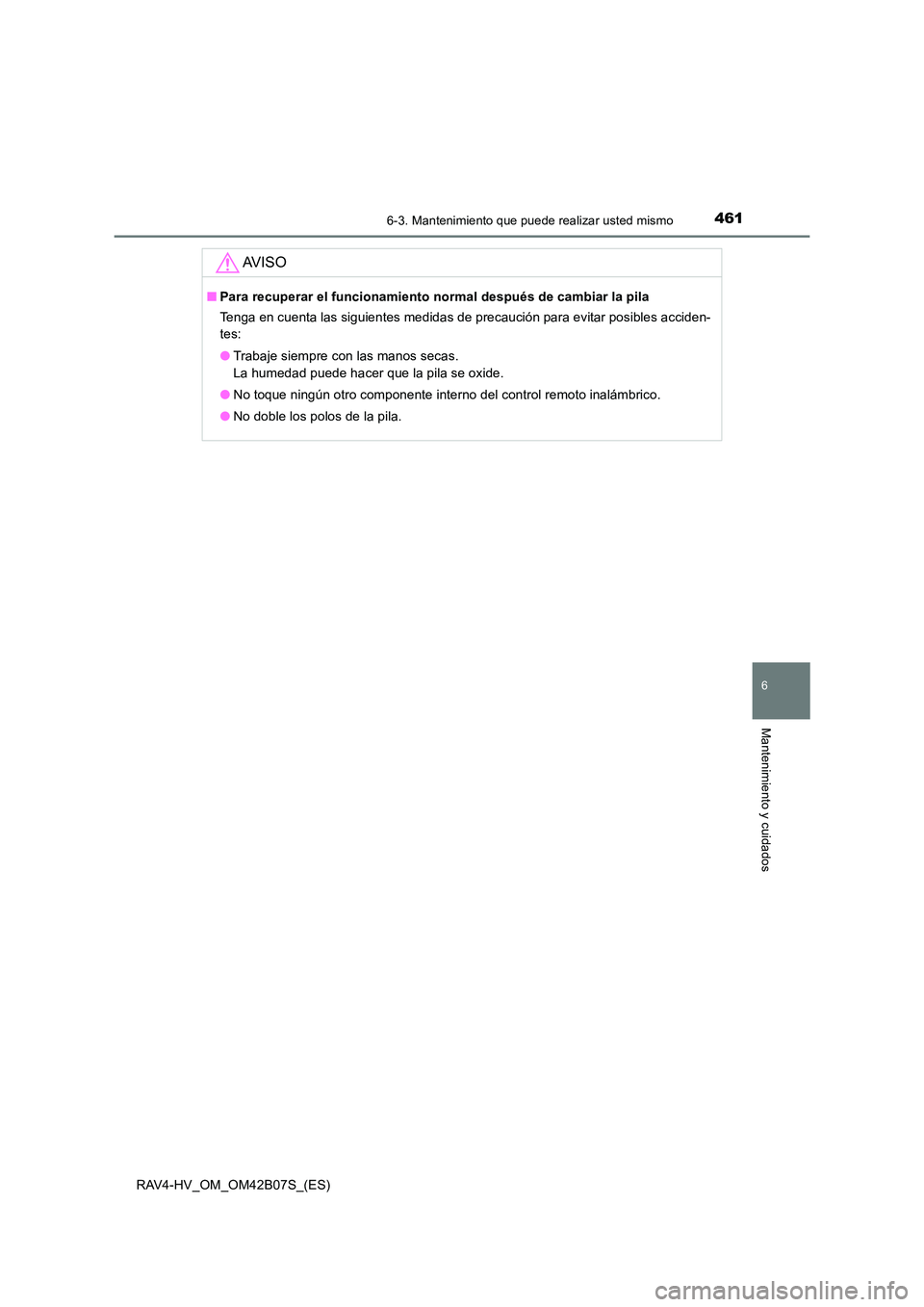

■Para recuperar el funcionamiento normal después de cambiar la pila
Tenga en cuenta las siguientes medidas de precaución para evitar posibles acciden-
tes:
●Trabaje siempre con las manos secas.
La humedad puede hacer que la pila se oxide.
● No toque ningún otro componente interno del control remoto inalámbrico.
● No doble los polos de la pila.

4626-3. Mantenimiento que puede realizar usted mismo
RAV4-HV_OM_OM42B07S_(ES)

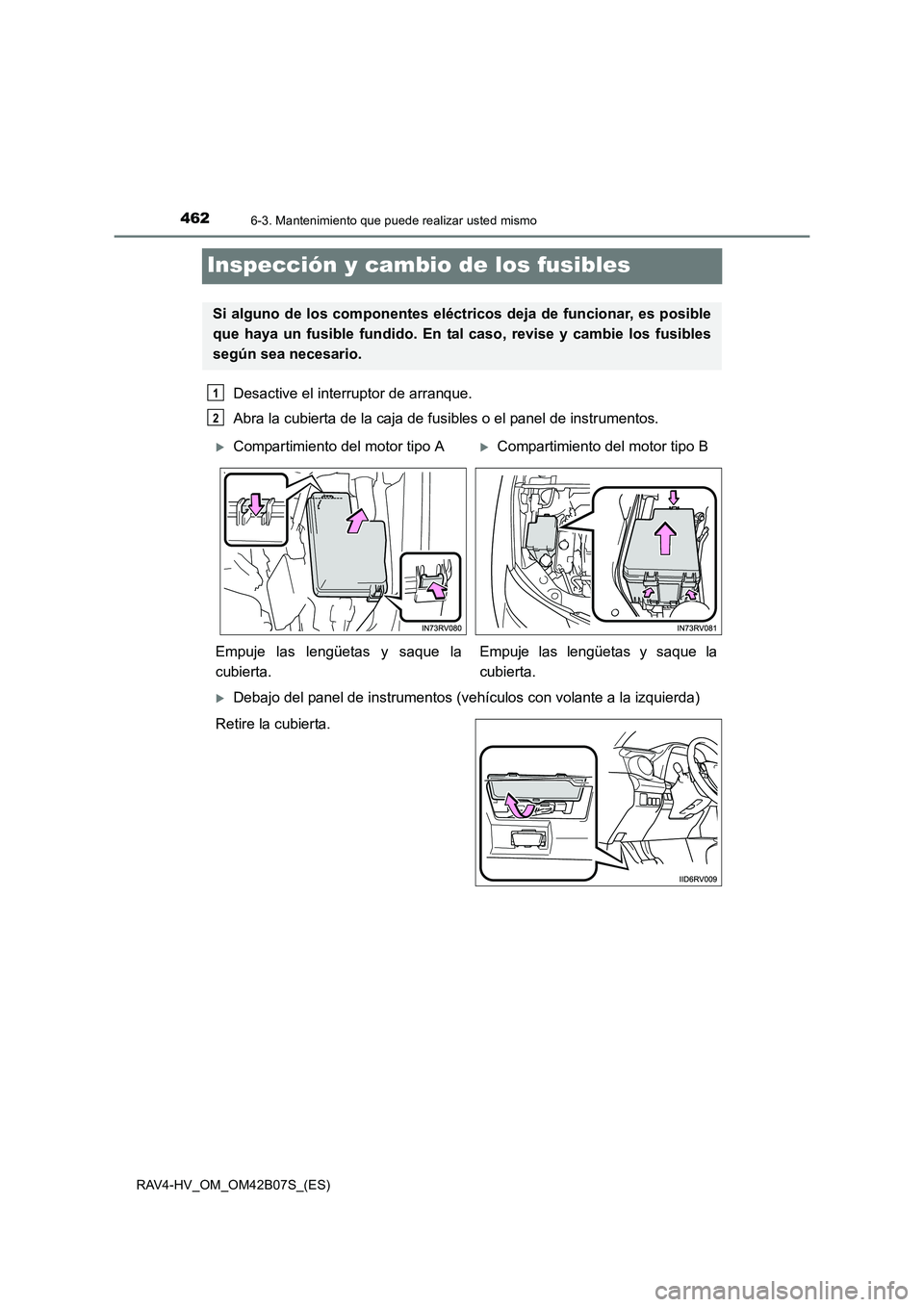

Inspección y cambio de los fusibles
Desactive el interruptor de arranque.
Abra la cubierta de la caja de fusibles o el panel de instrumentos.
XDebajo del panel de instrumentos (vehículos con volante a la izquierda)
Retire la cubierta.
Si alguno de los componentes eléctricos deja de funcionar, es posible
que haya un fusible fundido. En tal caso, revise y cambie los fusibles
según sea necesario.
1
2
XCompartimiento del motor tipo AXCompartimiento del motor tipo B
Empuje las lengüetas y saque la
cubierta. Empuje las lengüetas y saque la
cubierta.

4636-3. Mantenimiento que puede realizar usted mismo
RAV4-HV_OM_OM42B07S_(ES)
6
Mantenimiento y cuidados

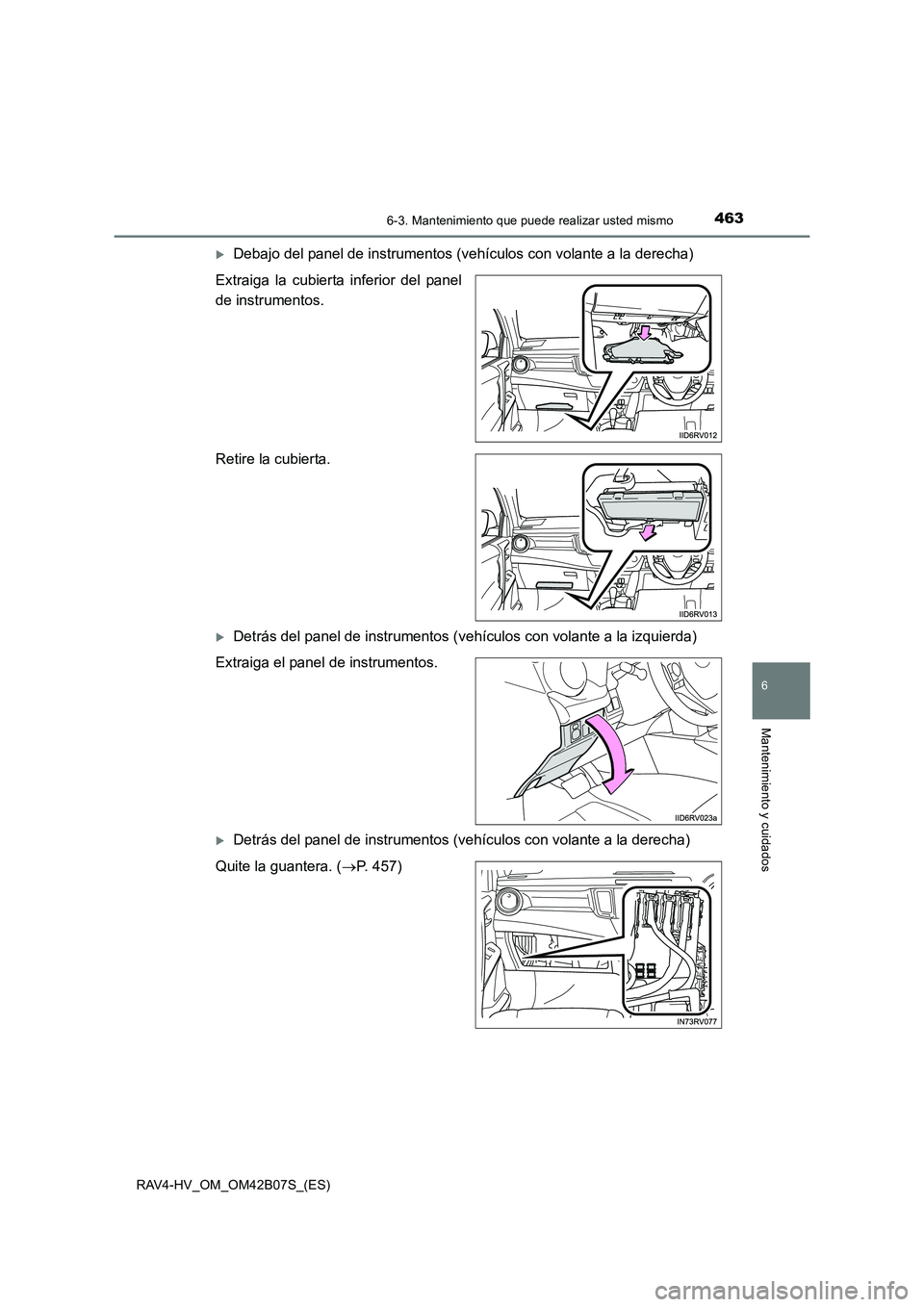

XDebajo del panel de instrumentos (vehículos con volante a la derecha)
Extraiga la cubierta inferior del panel
de instrumentos.
Retire la cubierta.
XDetrás del panel de instrumentos (vehículos con volante a la izquierda)
Extraiga el panel de instrumentos.
XDetrás del panel de instrumentos (vehículos con volante a la derecha)
Quite la guantera. ( →P. 457)

4646-3. Mantenimiento que puede realizar usted mismo
RAV4-HV_OM_OM42B07S_(ES)

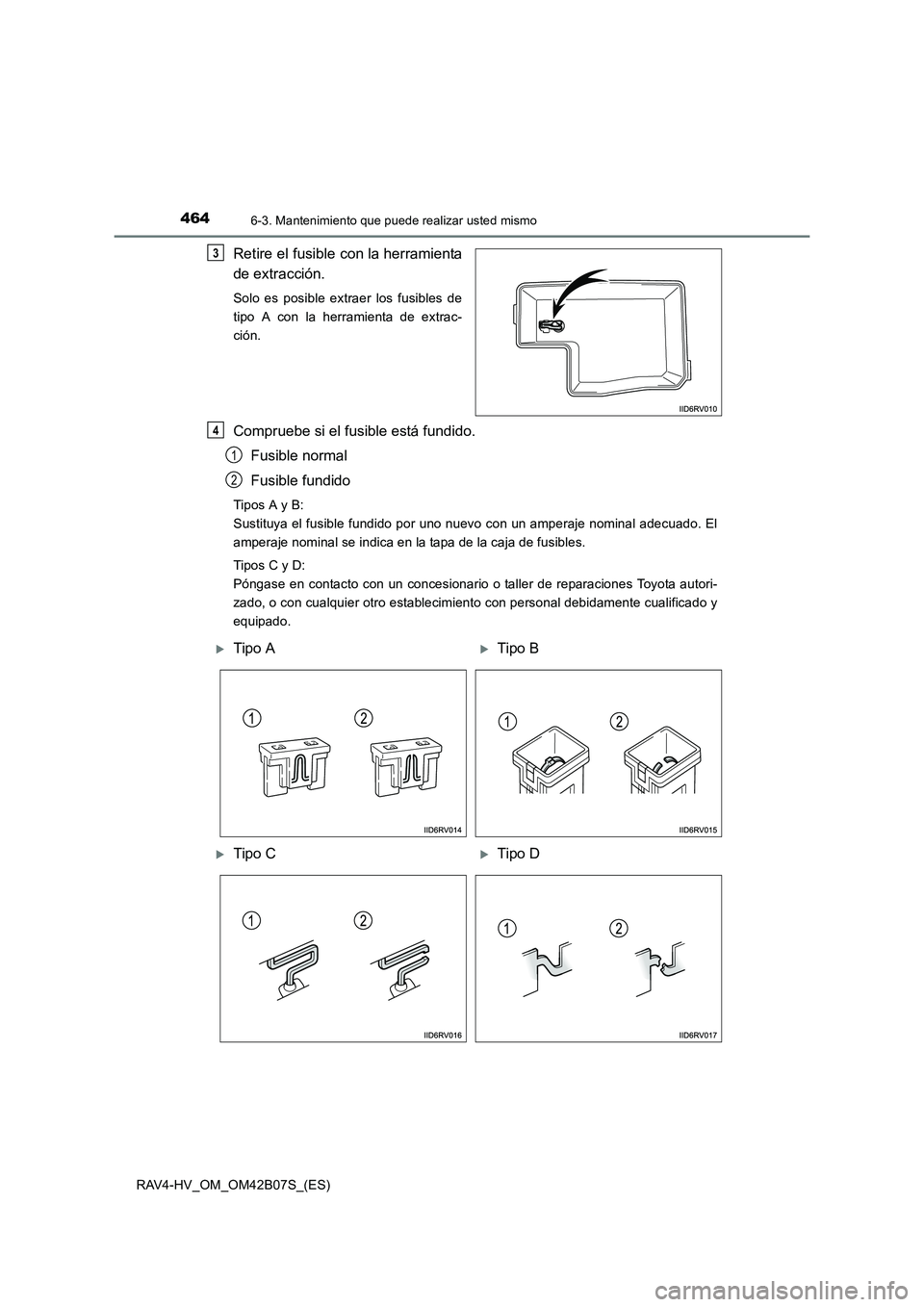

Retire el fusible con la herramienta
de extracción.
Solo es posible extraer los fusibles de
tipo A con la herramienta de extrac-
ción.
Compruebe si el fusible está fundido.Fusible normal
Fusible fundido
Tipos A y B:
Sustituya el fusible fundido por uno nuevo con un amperaje nominal adecuado. El
amperaje nominal se indica en la tapa de la caja de fusibles.
Tipos C y D:
Póngase en contacto con un concesionario o taller de reparaciones Toyota autori-
zado, o con cualquier otro establecimiento con personal debidamente cualificado y
equipado.
3
4
1
2
XTipo AXTipo B
XTipo CXTipo D
