3294-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
RAV4-HV_OM_OM42B07S_(ES)■
Información sobre la detección de los sensores
●Las zonas de detección del sensor se limitan a las zonas situadas alrededor del
parachoques del vehículo.
● Determinadas circunstancias del vehículo y el entorno del mismo pueden afectar a la
capacidad del sensor para detectar los obstáculos correctamente. A continuación, se
describen algunos casos.
• Los sensores están sucios, o tienen nieve o hielo. (Este problema se soluciona
limpiando el sensor).
• El sensor está helado. (Este problema se soluciona descongelando la zona
correspondiente).
En condiciones meteorológicas particularmente frías, si un sensor está helado, la
pantalla puede presentar una visualización anómala o los obstáculos pueden
pasar desapercibidos.
• El sensor está tapado de alguna forma.
• El vehículo se inclina considerablemente hacia un lado.
• En una calzada con muchos baches, inclinación considerable, gravilla o hierba.
• El entorno del vehículo es ruidoso, debido a cláxones, motores de motos, frenos de aire comprimido de vehículos grandes o demás ruidos fuertes que producen
ondas ultrasónicas.
• Se encuentra cerca de otro vehículo equipado con sensores de asistencia al esta- cionamiento.
• El sensor está cubierto de líquido o lluvia fuerte.
• El vehículo está equipado con un poste en la aleta o una antena inalámbrica.
• El parachoques o el sensor reciben un fuerte impacto.
• El vehículo se acerca a un bordillo alto o curvado.
• La luz del sol es muy intensa o la temperatura muy baja.
• Es imposible detectar la zona situada justo debajo de los parachoques.
• Si los obstáculos están demasiado próximos al sensor.
• Se ha instalado una suspensión que no es genuina de Toyota (suspensión más baja, etc.).
• Puede ocurrir que las personas no se detecten si llevan ciertos tipos de tejidos.
Además de los ejemplos mencionados, en algunos casos, los sensores pueden calcu-
lar que la distancia a las señales u otros obstáculos es menor de la que existe en rea-
lidad, debido a su forma.
● La forma de ciertos obstáculos puede impedir que el sensor los detecte. Preste
especial atención a los obstáculos siguientes:
• Cables, vallas, cuerdas, etc.
• Algodón, nieve y demás materiales que absorben ondas de sonido
• Objetos puntiagudos
• Obstáculos bajos
• Obstáculos elevados con partes que sobresalen hacia su vehículo

3304-5. Utilización de los sistemas de asistencia a la conducción
RAV4-HV_OM_OM42B07S_(ES)●
Se pueden producir las siguientes situaciones durante el uso.
• En función de la forma del obstáculo y otros factores, la distancia de detección
puede reducirse o la detección puede ser imposible.
• Los obstáculos puede que no se detecten si se encuentran demasiado cerca del
sensor.
• Se producirá un pequeño retraso entre la detección del obstáculo y su visualiza- ción. Incluso a velocidades reducidas, existe la posibilidad de que el obstáculo
entre dentro de las áreas de detección del sensor antes de que se visualice la
pantalla y suene el pitido.
• Los postes delgados o los objetos que se encuentren en una posición inferior a la
del sensor puede que no se detecten cuando el vehículo se acerque a ellos, aun-
que se hayan detectado previamente.
• Puede resultar difícil oír los pitidos a causa del volumen del sistema de sonido o
del ruido del caudal de aire del sistema de aire acondicionado.
■ Personalización
El volumen del avisador acústico puede modificarse.
(Funciones personalizables →P. 588)
■ Si se muestra un mensaje en la pantalla de información múltiple
→P. 4 9 7
ADVERTENCIA
■ Cuando se usa el sensor de asistencia al estacionamiento Toyota
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, es posible que el vehículo no se pueda conducir de forma segura y
podría producirse un accidente.
●No utilice el sensor a velocidades superiores a los 10 km/h (6 mph).
● Las áreas de detección de los sensores y los tiempos de reacción son limitados. Al
desplazarse, controle las zonas que rodean el vehículo (especialmente, los latera-
les del vehículo) para comprobar la seguridad y conduzca despacio, utilizando el
freno para controlar la velocidad del vehículo.
● No instale ningún accesorio dentro de las áreas de detección de los sensores.

3314-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
RAV4-HV_OM_OM42B07S_(ES)
AV I S O
■Cuando se usa el sensor de asistencia al estacionamiento Toyota
En las siguientes situaciones, puede que el sistema no funcione correctamente
debido a una avería del sensor, etc. Lleve el vehículo a un concesionario o taller de
reparaciones Toyota autorizado, o a cualquier otro establecimiento con personal
debidamente cualificado y equipado, para que lo inspeccionen.
●La pantalla de funcionamiento del sensor de asistencia al estacionamiento Toyota
parpadea y suena un pitido cuando no se detecta ningún obstáculo.
● Si el área alrededor de un sensor choca con algún objeto o recibe un fuerte
impacto.
● Si el parachoques golpea contra algún objeto.
● Si la visualización se muestra continuamente sin que se escuche un pitido.
● Si se produce un error en la visualización, compruebe el sensor en primer lugar.
Si el error se produce aunque no haya hielo, nieve ni barro en el sensor, es proba-
ble que el sensor esté averiado.
■ Notas para cuando lave el vehículo
No rocíe la zona del sensor con agua ni vapor a alta presión.
De lo contrario, el sensor podría resultar dañado.

3324-5. Utilización de los sistemas de asistencia a la conducción
RAV4-HV_OM_OM42B07S_(ES)
BSM (monitor de ángulos muer tos)∗
El monitor de ángulos muertos consta de 2 funciones:
●Función del monitor de ángulos muertos
Ayuda al conductor a tomar la decisión cuando quiere cambiar de carril
● Función de advertencia de tráfico transversal trasero
Ayuda al conductor al dar marcha atrás
Ambas funciones utilizan los mismos sensores.
Indicador y pantalla de activación/ desactivación del monitor de ángulos
muertos
El sistema del monitor de ángulos muertos se puede activar/desactivar en la panta-
lla de información múltiple. Cuando el sistema está activado, el indicador se ilumina
en la pantalla de información múltiple. La función del monitor de ángulos muertos y
la función de advertencia de tráfico transversal trasero se activan/desactivan al
mismo tiempo.
∗: Si el vehículo dispone de ello
Resumen del monitor de ángulos muertos
1

3334-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
RAV4-HV_OM_OM42B07S_(ES)
Indicadores de los espejos retrovisores exteriores
Función del monitor de ángulos muertos:
Cuando se detecta un vehículo en el ángulo muerto, el indicador del espejo retrovi-
sor exterior se enciende si no está accionada la palanca de los intermitentes. Si se
acciona la palanca de los intermitentes hacia el lado detectado, el indicador del
espejo retrovisor exterior parpadea.
Función de advertencia de tráfico transversal trasero:
Cuando se detecta un vehículo que se acerca por la parte trasera derecha o
izquierda del vehículo, parpadean los indicadores de los espejos retrovisores exte-
riores.
Avisador acústico de advertencia de tráfico transversal trasero (solo con
función de advertencia de tráfico transversal trasero)
Cuando se detecta un vehículo que se acerca por la parte trasera derecha o
izquierda del vehículo, suena un avisador acústico por detrás del asiento trasero
izquierdo.
Pulse o en el interruptor de control del instrumento y seleccione
en la pantalla de información múltiple.
Pulse o en el interruptor de control del instrumento, seleccione y, a continuación, pulse .
■Visibilidad de los indicadores de los espejos retrovisores exteriores
En caso de luz solar intensa, puede ser difícil ver el indicador de los espejos retroviso-
res exteriores.
■ Escucha del avisador acústico de advertencia de tráfico transversal trasero
La función de advertencia de tráfico transversal trasero puede resultar difícil de oír a
causa de ruidos fuertes como un volumen de sonido elevado.
■ Cuando se produce una avería en el sistema del monitor de ángulos muertos
Si se detecta una avería del sistema a causa de alguno de los motivos siguientes, se
mostrarán mensajes de advertencia: ( →P. 502, 504)
● Hay una avería en los sensores
● Los sensores están sucios
● La temperatura exterior es extremadamente alta o baja
● La tensión del sensor no es normal
Activación o desactivación del sistema del monitor de ángulos muertos
2
3
1
2

3344-5. Utilización de los sistemas de asistencia a la conducción
RAV4-HV_OM_OM42B07S_(ES)■

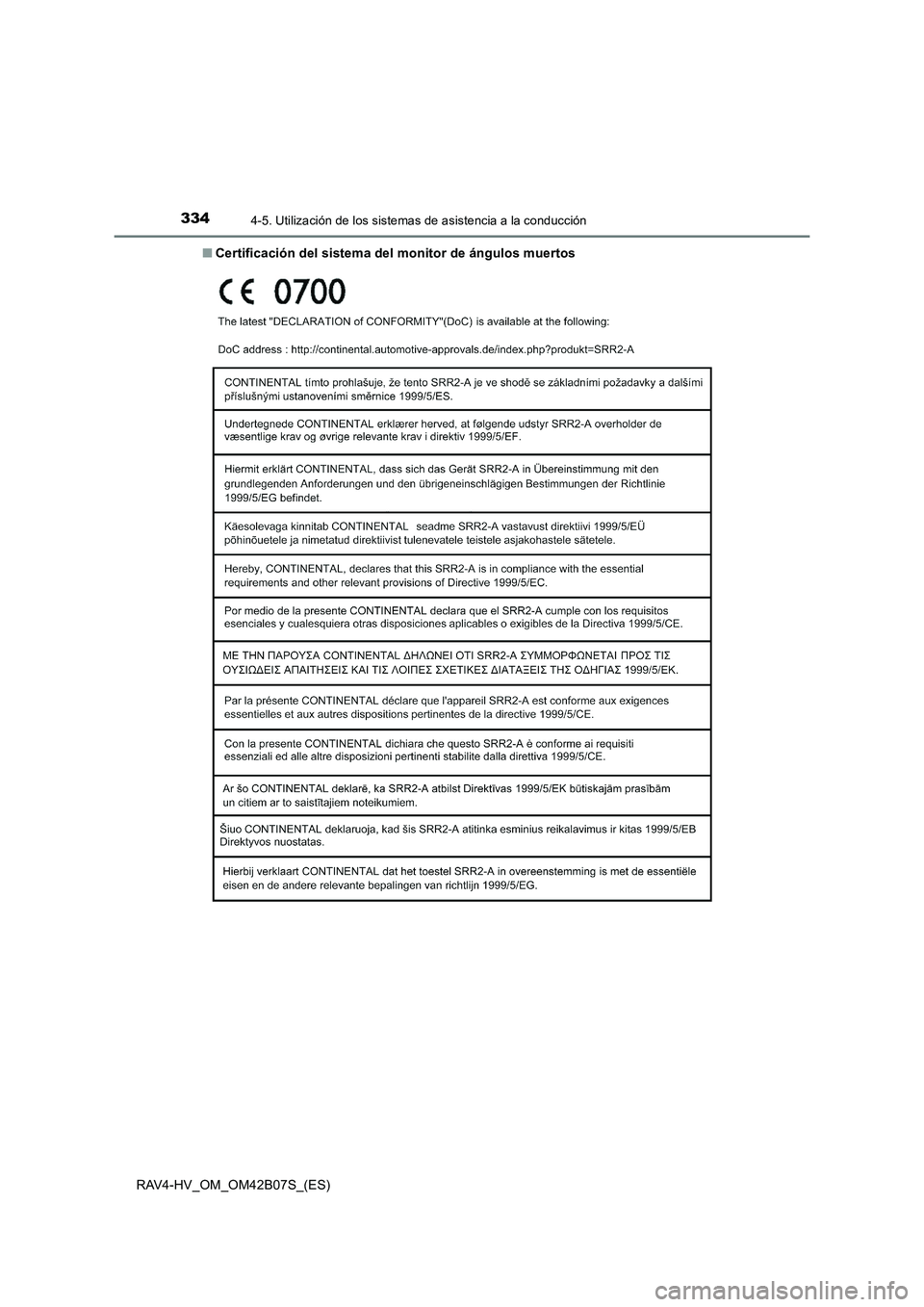

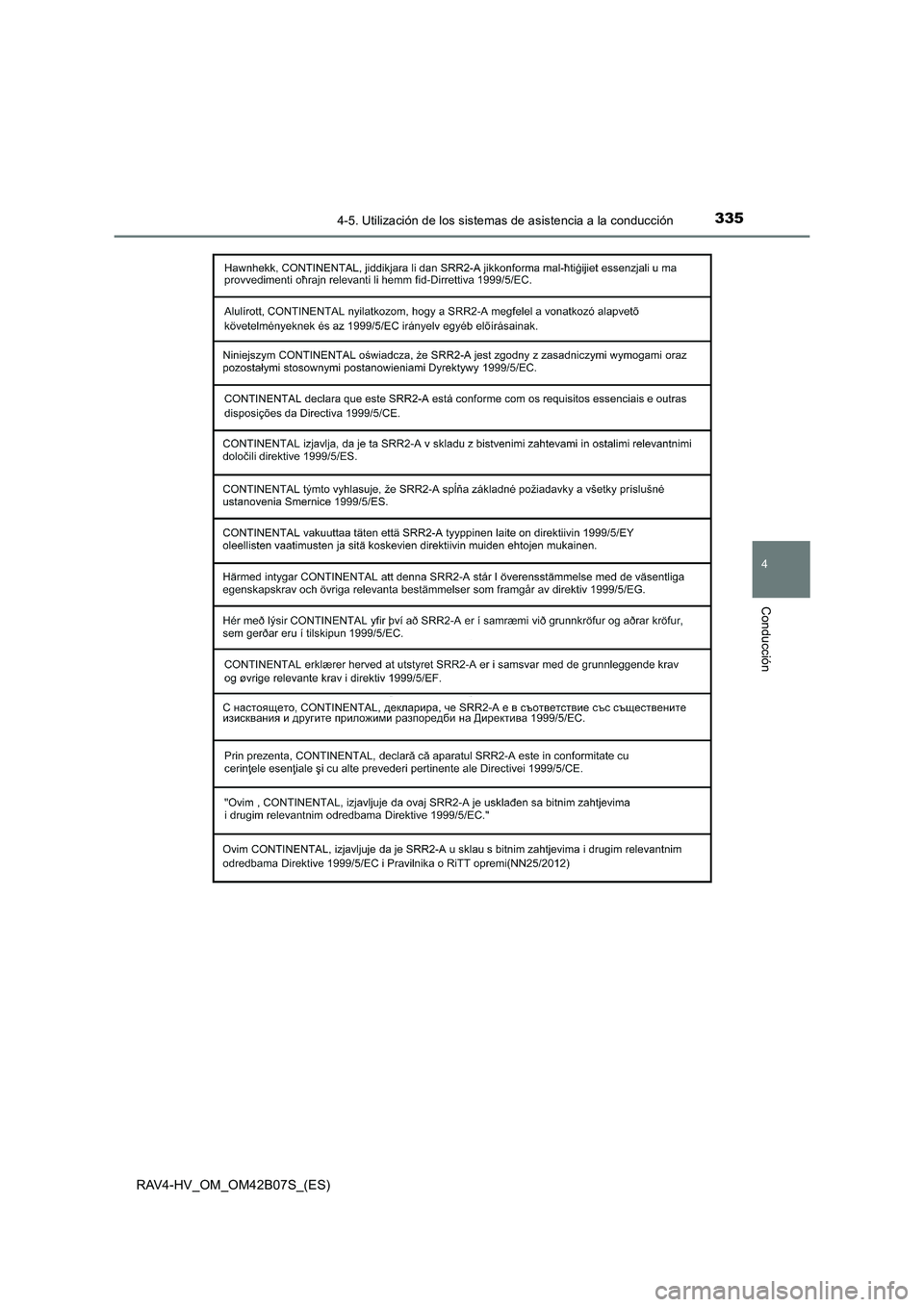

Certificación del sistema del monitor de ángulos muertos

3354-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
RAV4-HV_OM_OM42B07S_(ES)

3364-5. Utilización de los sistemas de asistencia a la conducción
RAV4-HV_OM_OM42B07S_(ES)
XPara vehículos vendidos en Ucrania
ADVERTENCIA
■Manipulación del sensor del radar
Hay un sensor de monitor de ángulos muertos en el interior de los laterales
izquierdo y derecho del parachoques trasero del vehículo. Para garantizar que el
sistema del monitor ángulos muertos pueda funcionar correctamente, respete las
siguientes instrucciones.
●Evite los golpes fuertes en el sensor y la zona del parachoques que lo rodea. Si el
sensor se aparta de su posición, aunque sea muy ligeramente, el sistema puede
funcionar incorrectamente y los vehículos que accedan al área de detección puede
ser que no se detecten. Si el sensor o la zona que lo rodea ha sufrido un golpe
fuerte, haga revisar la zona por un concesionario o taller de reparaciones Toyota
autorizado, o por cualquier otro establecimiento con personal debidamente cualifi-
cado y equipado.
● No desmonte el sensor.
● No fije accesorios ni adhesivos en el sensor o la zona del parachoques que lo
rodea.
● No modifique el sensor ni la zona del parachoques que lo rodea.
● No pinte el parachoques trasero de un color que no sea un color oficial Toyota.
●Mantenga siempre limpio el sensor y la zona
que rodea el parachoques.
