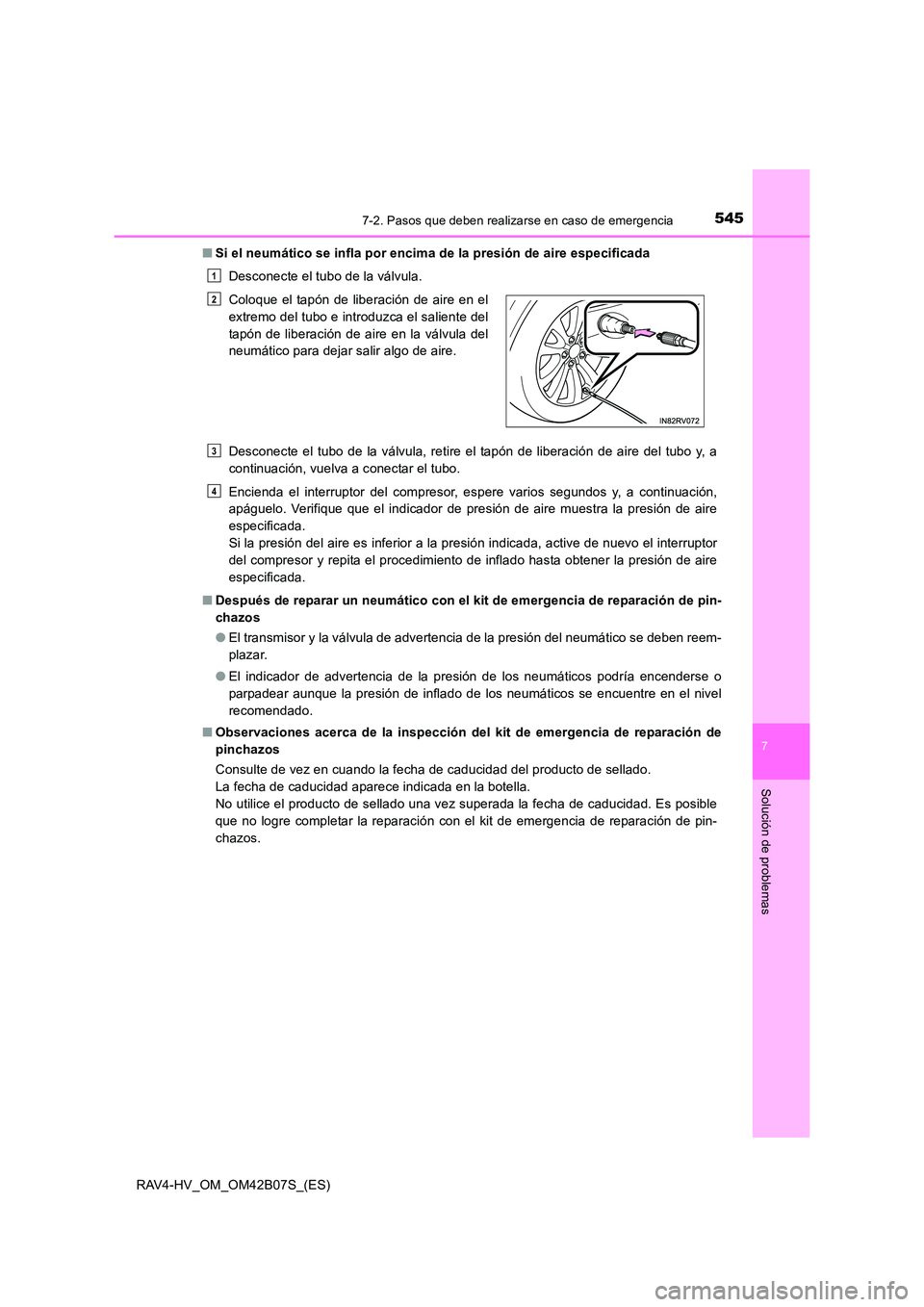

2017 TOYOTA RAV4 HYBRID Manual del propietario (in Spanish)

5457-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)
7
Solución de problemas
■Si el neumático se infla por encima de la presión de aire especificada
Desconecte el tubo de la válvula.
Desconecte el tubo de la válvula, retire el tapón de liberación de aire del tubo y, a
continuación, vuelva a conectar el tubo.
Encienda el interruptor del compresor, espere varios segundos y, a continuación,
apáguelo. Verifique que el indicador de presión de aire muestra la presión de aire
especificada.
Si la presión del aire es inferior a la presión indicada, active de nuevo el interruptor
del compresor y repita el procedimiento de inflado hasta obtener la presión de aire
especificada.
■ Después de reparar un neumático con el kit de emergencia de reparación de pin-
chazos
●El transmisor y la válvula de advertencia de la presión del neumático se deben reem-
plazar.
● El indicador de advertencia de la presión de los neumáticos podría encenderse o
parpadear aunque la presión de inflado de los neumáticos se encuentre en el nivel
recomendado.
■ Observaciones acerca de la inspección del kit de emergencia de reparación de
pinchazos
Consulte de vez en cuando la fecha de caducidad del producto de sellado.
La fecha de caducidad aparece indicada en la botella.
No utilice el producto de sellado una vez superada la fecha de caducidad. Es posible
que no logre completar la reparación con el kit de emergencia de reparación de pin-
chazos.Coloque el tapón de liberación de aire en el
extremo del tubo e introduzca el saliente del
tapón de liberación de aire en la válvula del
neumático para dejar salir algo de aire.
1
2
3
4

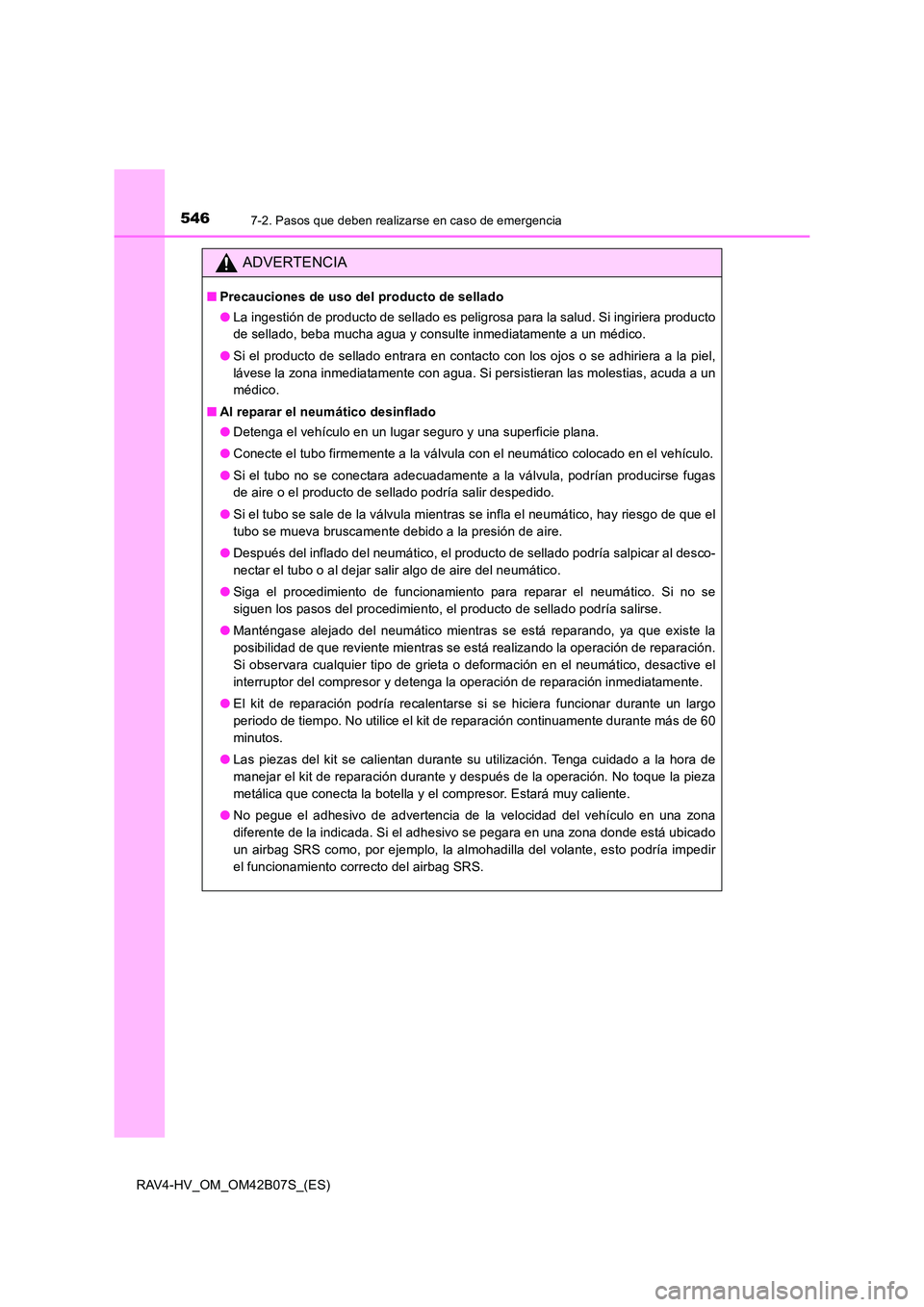

5467-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)
ADVERTENCIA
■Precauciones de uso del producto de sellado
●La ingestión de producto de sellado es peligrosa para la salud. Si ingiriera producto
de sellado, beba mucha agua y consulte inmediatamente a un médico.
● Si el producto de sellado entrara en contacto con los ojos o se adhiriera a la piel,
lávese la zona inmediatamente con agua. Si persistieran las molestias, acuda a un
médico.
■ Al reparar el neumático desinflado
●Detenga el vehículo en un lugar seguro y una superficie plana.
● Conecte el tubo firmemente a la válvula con el neumático colocado en el vehículo.
● Si el tubo no se conectara adecuadamente a la válvula, podrían producirse fugas
de aire o el producto de sellado podría salir despedido.
● Si el tubo se sale de la válvula mientras se infla el neumático, hay riesgo de que el
tubo se mueva bruscamente debido a la presión de aire.
● Después del inflado del neumático, el producto de sellado podría salpicar al desco-
nectar el tubo o al dejar salir algo de aire del neumático.
● Siga el procedimiento de funcionamiento para reparar el neumático. Si no se
siguen los pasos del procedimiento, el producto de sellado podría salirse.
● Manténgase alejado del neumático mientras se está reparando, ya que existe la
posibilidad de que reviente mientras se está realizando la operación de reparación.
Si observara cualquier tipo de grieta o deformación en el neumático, desactive el
interruptor del compresor y detenga la operación de reparación inmediatamente.
● El kit de reparación podría recalentarse si se hiciera funcionar durante un largo
periodo de tiempo. No utilice el kit de reparación continuamente durante más de 60
minutos.
● Las piezas del kit se calientan durante su utilización. Tenga cuidado a la hora de
manejar el kit de reparación durante y después de la operación. No toque la pieza
metálica que conecta la botella y el compresor. Estará muy caliente.
● No pegue el adhesivo de advertencia de la velocidad del vehículo en una zona
diferente de la indicada. Si el adhesivo se pegara en una zona donde está ubicado
un airbag SRS como, por ejemplo, la almohadilla del volante, esto podría impedir
el funcionamiento correcto del airbag SRS.

5477-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)
7
Solución de problemas
ADVERTENCIA
■Conducción para distribuir uniformemente el producto de sellado líquido
●Conduzca el vehículo con precaución a baja velocidad. Tenga especial cuidado en
las curvas y los virajes.
● Si el vehículo no circula en línea recta o si nota un tirón en el volante, detenga el
vehículo y verifique lo siguiente:
• Estado del neumático. Puede que el neumático se haya separado de la rueda.
• Presión de inflado del neumático. Si la presión de inflado del neumático es de
130 kPa (1,3 kgf/cm
2 o bar, 19 psi) o menor, el neumático podría presentar
daños graves.

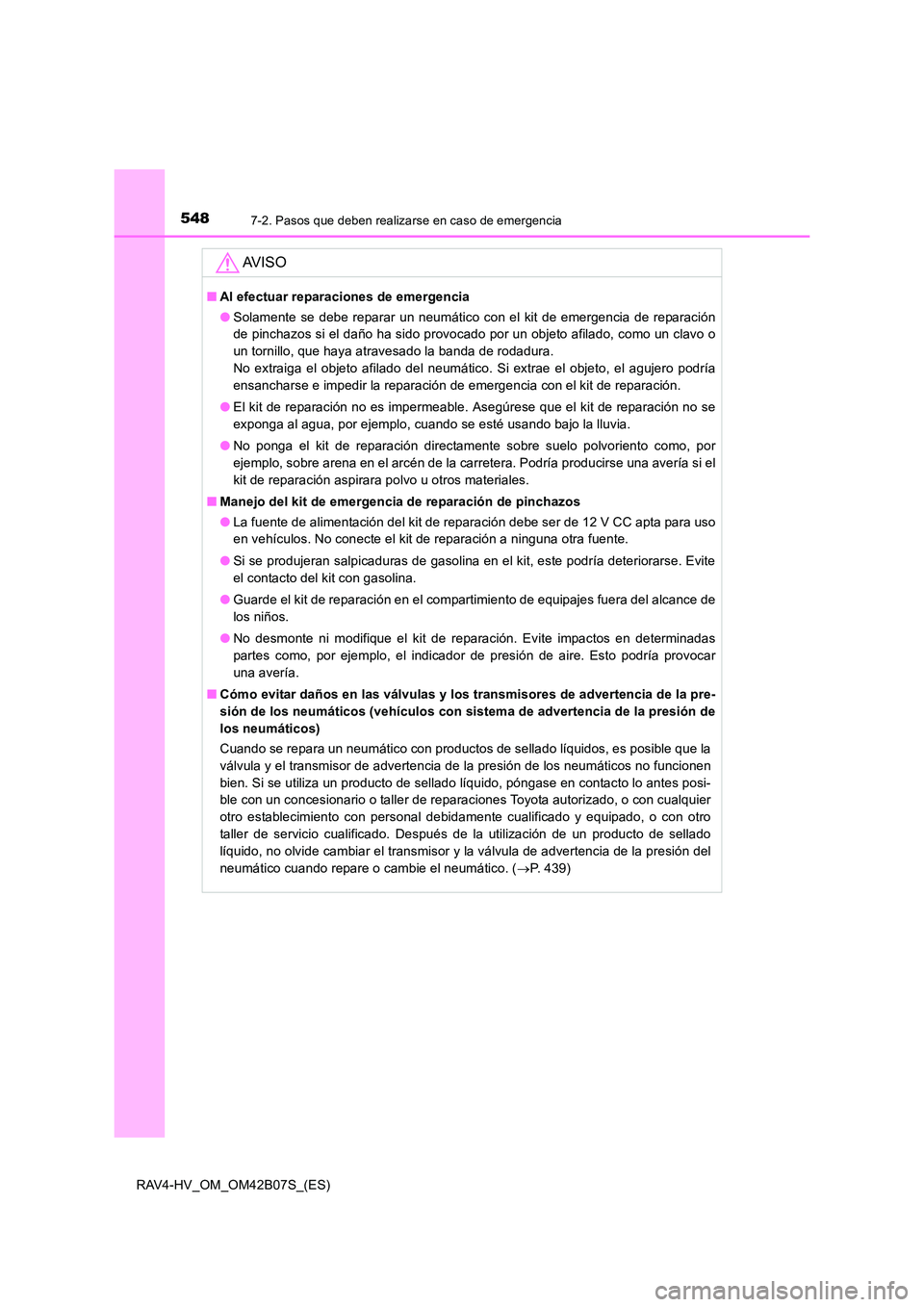

5487-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)
AV I S O
■Al efectuar reparaciones de emergencia
●Solamente se debe reparar un neumático con el kit de emergencia de reparación
de pinchazos si el daño ha sido provocado por un objeto afilado, como un clavo o
un tornillo, que haya atravesado la banda de rodadura.
No extraiga el objeto afilado del neumático. Si extrae el objeto, el agujero podría
ensancharse e impedir la reparación de emergencia con el kit de reparación.
● El kit de reparación no es impermeable. Asegúrese que el kit de reparación no se
exponga al agua, por ejemplo, cuando se esté usando bajo la lluvia.
● No ponga el kit de reparación directamente sobre suelo polvoriento como, por
ejemplo, sobre arena en el arcén de la carretera. Podría producirse una avería si el
kit de reparación aspirara polvo u otros materiales.
■ Manejo del kit de emergencia de reparación de pinchazos
●La fuente de alimentación del kit de reparación debe ser de 12 V CC apta para uso
en vehículos. No conecte el kit de reparación a ninguna otra fuente.
● Si se produjeran salpicaduras de gasolina en el kit, este podría deteriorarse. Evite
el contacto del kit con gasolina.
● Guarde el kit de reparación en el compartimiento de equipajes fuera del alcance de
los niños.
● No desmonte ni modifique el kit de reparación. Evite impactos en determinadas
partes como, por ejemplo, el indicador de presión de aire. Esto podría provocar
una avería.
■ Cómo evitar daños en las válvulas y los transmisores de advertencia de la pre-
sión de los neumáticos (vehículos con sistema de advertencia de la presión de
los neumáticos)
Cuando se repara un neumático con productos de sellado líquidos, es posible que la
válvula y el transmisor de advertencia de la presión de los neumáticos no funcionen
bien. Si se utiliza un producto de sellado líquido, póngase en contacto lo antes posi-
ble con un concesionario o taller de reparaciones Toyota autorizado, o con cualquier
otro establecimiento con personal debidamente cualificado y equipado, o con otro
taller de servicio cualificado. Después de la utilización de un producto de sellado
líquido, no olvide cambiar el transmisor y la válvula de advertencia de la presión del
neumático cuando repare o cambie el neumático. ( →P. 439)

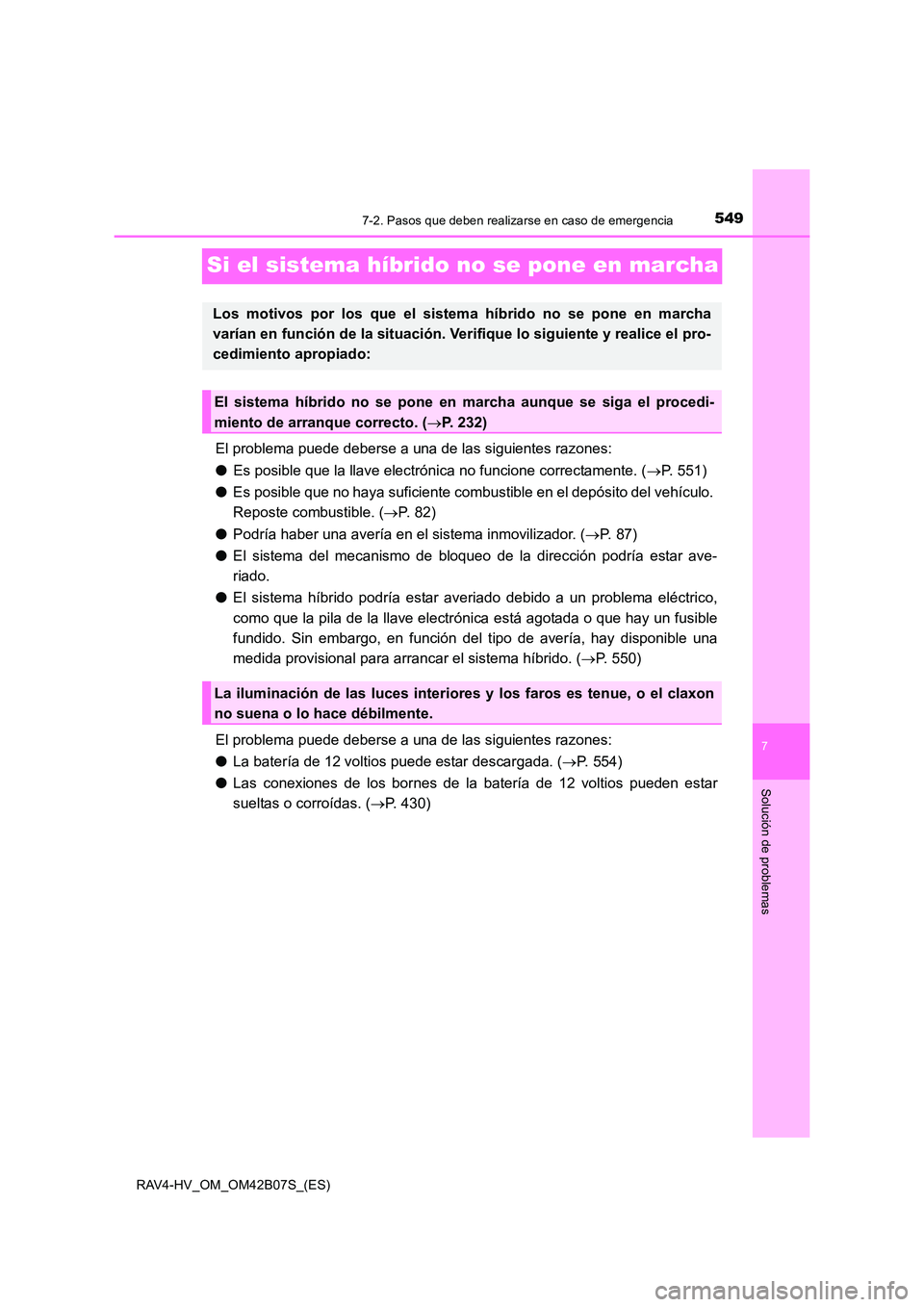

5497-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)
7
Solución de problemas
Si el sistema híbrido no se pone en marcha
El problema puede deberse a una de las siguientes razones:
●Es posible que la llave electrónica no funcione correctamente. ( →P. 551)
● Es posible que no haya suficiente combustible en el depósito del vehículo.
Reposte combustible. ( →P. 82)
● Podría haber una avería en el sistema inmovilizador. ( →P. 87)
● El sistema del mecanismo de bloqueo de la dirección podría estar ave-
riado.
● El sistema híbrido podría estar averiado debido a un problema eléctrico,
como que la pila de la llave electrónica está agotada o que hay un fusible
fundido. Sin embargo, en función del tipo de avería, hay disponible una
medida provisional para arrancar el sistema híbrido. ( →P. 550)
El problema puede deberse a una de las siguientes razones:
● La batería de 12 voltios puede estar descargada. ( →P. 554)
● Las conexiones de los bornes de la batería de 12 voltios pueden estar
sueltas o corroídas. ( →P. 430)
Los motivos por los que el sistema híbrido no se pone en marcha
varían en función de la situación. Verifique lo siguiente y realice el pro-
cedimiento apropiado:
El sistema híbrido no se pone en marcha aunque se siga el procedi-
miento de arranque correcto. ( →P. 232)
La iluminación de las luces interiores y los faros es tenue, o el claxon
no suena o lo hace débilmente.

5507-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)
El problema puede deberse a una de las siguientes razones:
●La batería de 12 voltios puede estar descargada. ( →P. 554)
● Uno o ambos bornes de la batería de 12 voltios pueden estar desconecta-
dos. ( →P. 430)
Si el problema no puede solucionarse o desconoce los procedimientos de
reparación adecuados, póngase en contacto con un concesionario o taller de
reparaciones Toyota autorizado, o con cualquier otro establecimiento con
personal debidamente cualificado y equipado.
Cuando el sistema híbrido no se pone en marcha, puede seguir los pasos
siguientes como medida provisional pa ra poner en marcha el sistema híbrido
siempre y cuando el interruptor de arranque funcione correctamente.
Utilice este procedimiento de arranque únicamente en casos de emergencia.
Aplique el freno de estacionamiento.
Coloque la palanca de cambios en P.
Coloque el interruptor de arranque en modo ACCESSORY.
Pulse y mantenga pulsado el interruptor de arranque durante unos 15
segundos mientras pisa a fondo el pedal del freno.
Aunque el sistema híbrido pueda arrancarse utilizando los pasos descritos
anteriormente, es posible que el sistema tenga una avería. Lleve el vehículo
a un concesionario o taller de reparaciones Toyota autorizado, o a cualquier
otro establecimiento con personal debidamente cualificado y equipado, para
que lo inspeccionen.
Las luces interiores y los faros no se encienden, o el claxon no suena.
Función de arranque de emergencia
1
2
3
4

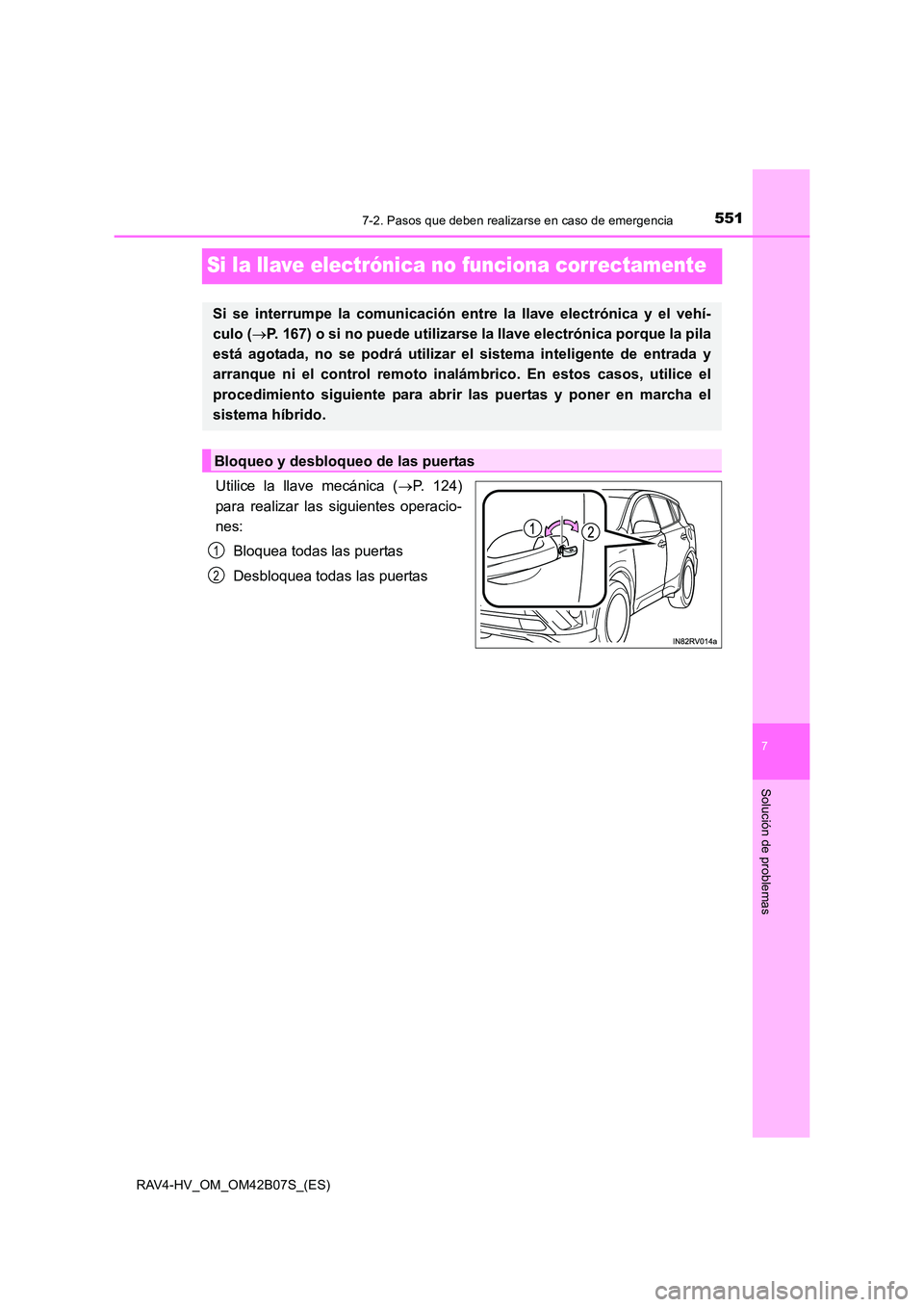

5517-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)
7
Solución de problemas
Si la llave electrónica no funciona correctamente
Utilice la llave mecánica (→P. 124)
para realizar las siguientes operacio-
nes:
Bloquea todas las puertas
Desbloquea todas las puertas
Si se interrumpe la comunicación entre la llave electrónica y el vehí-
culo ( →P. 167) o si no puede utilizarse la llave electrónica porque la pila
está agotada, no se podrá utilizar el sistema inteligente de entrada y
arranque ni el control remoto inal ámbrico. En estos casos, utilice el
procedimiento siguiente para abrir las puertas y poner en marcha el
sistema híbrido.
Bloqueo y desbloqueo de las puertas
1
2

5527-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)
Asegúrese de que la palanca de cambios se encuentra en la posición P y
pise el pedal del freno.
Toque el interruptor de arranque
con el lado de la llave electrónica
donde está el emblema Toyota.
Cuando se detecte la llave electrónica,
sonará un avisador acústico y el inte-
rruptor de arranque pasará al modo
ON.
Cuando se desactiva el sistema inteli-
gente de entrada y arranque en los
ajustes de personalización, el interrup-
tor de arranque pasará al modo ACCE-
SSORY.
Pise firmemente el pedal del freno y compruebe que se muestra
en la pantalla de información múltiple.
Pulse el interruptor de arranque.
Si aun así no pudiera poner en marcha el sistema híbrido, póngase en con-
tacto con un concesionario o taller de reparaciones Toyota autorizado, o con
cualquier otro establecimiento c on personal debidamente cualificado y equi-
pado.
Puesta en marcha del sistema híbrido
1
2
3
4
