2017 TOYOTA RAV4 HYBRID Manual del propietario (in Spanish)

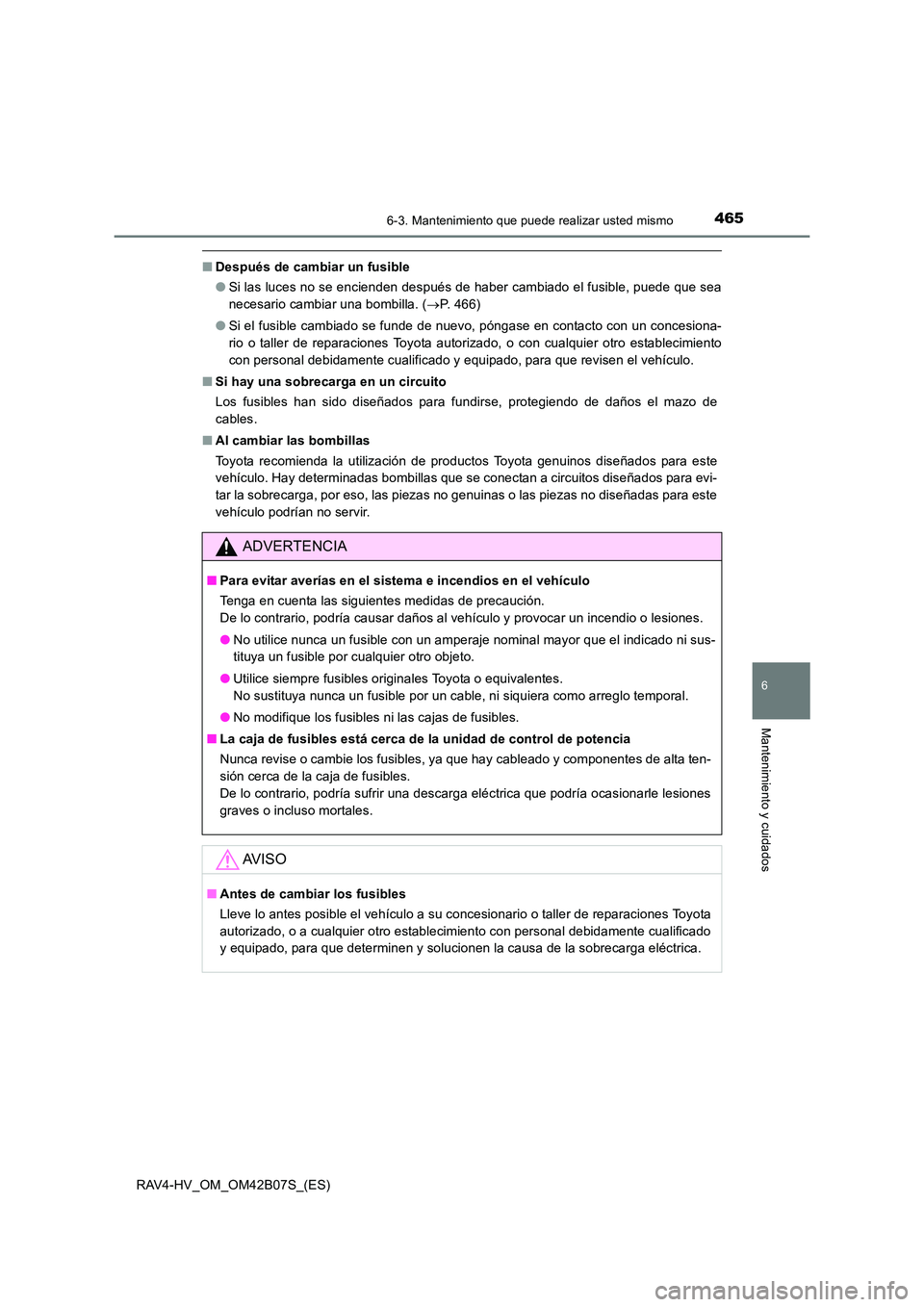

4656-3. Mantenimiento que puede realizar usted mismo
RAV4-HV_OM_OM42B07S_(ES)
6
Mantenimiento y cuidados
■Después de cambiar un fusible
●Si las luces no se encienden después de haber cambiado el fusible, puede que sea
necesario cambiar una bombilla. ( →P. 466)
● Si el fusible cambiado se funde de nuevo, póngase en contacto con un concesiona-
rio o taller de reparaciones Toyota autorizado, o con cualquier otro establecimiento
con personal debidamente cualificado y equipado, para que revisen el vehículo.
■ Si hay una sobrecarga en un circuito
Los fusibles han sido diseñados para fundirse, protegiendo de daños el mazo de
cables.
■ Al cambiar las bombillas
Toyota recomienda la utilización de productos Toyota genuinos diseñados para este
vehículo. Hay determinadas bombillas que se conectan a circuitos diseñados para evi-
tar la sobrecarga, por eso, las piezas no genuinas o las piezas no diseñadas para este
vehículo podrían no servir.
ADVERTENCIA
■Para evitar averías en el sistema e incendios en el vehículo
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, podría causar daños al vehículo y provocar un incendio o lesiones.
●No utilice nunca un fusible con un amperaje nominal mayor que el indicado ni sus-
tituya un fusible por cualquier otro objeto.
● Utilice siempre fusibles originales Toyota o equivalentes.
No sustituya nunca un fusible por un cable, ni siquiera como arreglo temporal.
● No modifique los fusibles ni las cajas de fusibles.
■ La caja de fusibles está cerca de la unidad de control de potencia
Nunca revise o cambie los fusibles, ya que hay cableado y componentes de alta ten-
sión cerca de la caja de fusibles.
De lo contrario, podría sufrir una descarga eléctrica que podría ocasionarle lesiones
graves o incluso mortales.
AV I S O
■Antes de cambiar los fusibles
Lleve lo antes posible el vehículo a su concesionario o taller de reparaciones Toyota
autorizado, o a cualquier otro establecimiento con personal debidamente cualificado
y equipado, para que determinen y solucionen la causa de la sobrecarga eléctrica.

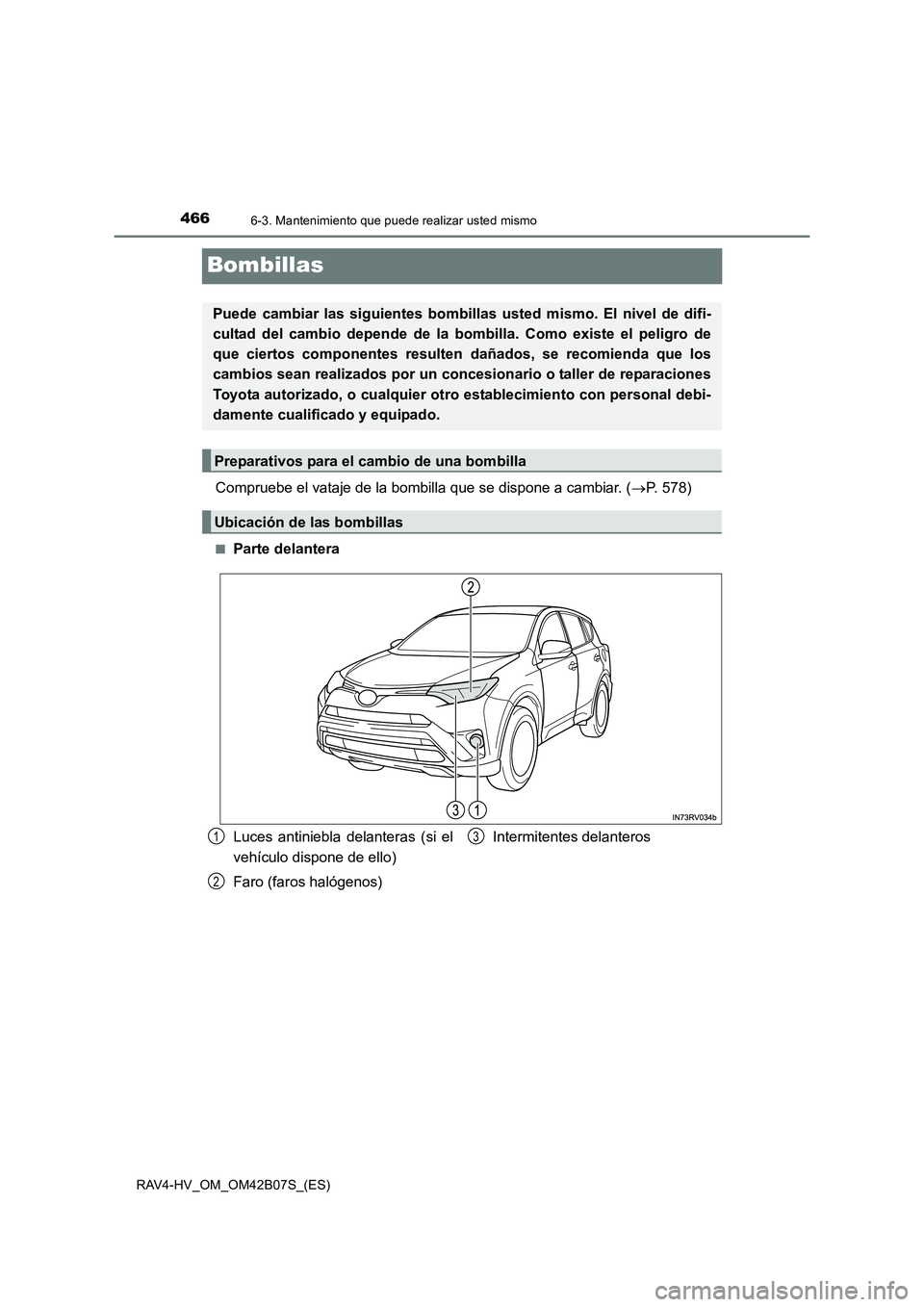

4666-3. Mantenimiento que puede realizar usted mismo
RAV4-HV_OM_OM42B07S_(ES)
Bombillas
Compruebe el vataje de la bombilla que se dispone a cambiar. (→P. 578)
■Parte delantera
Puede cambiar las siguientes bombillas usted mismo. El nivel de difi-
cultad del cambio depende de la bombilla. Como existe el peligro de
que ciertos componentes resulten dañados, se recomienda que los
cambios sean realizados por un concesionario o taller de reparaciones
Toyota autorizado, o cualquier otro establecimiento con personal debi-
damente cualificado y equipado.
Preparativos para el cambio de una bombilla
Ubicación de las bombillas
Luces antiniebla delanteras (si el
vehículo dispone de ello)
Faro (faros halógenos) Intermitentes delanteros1
2
3

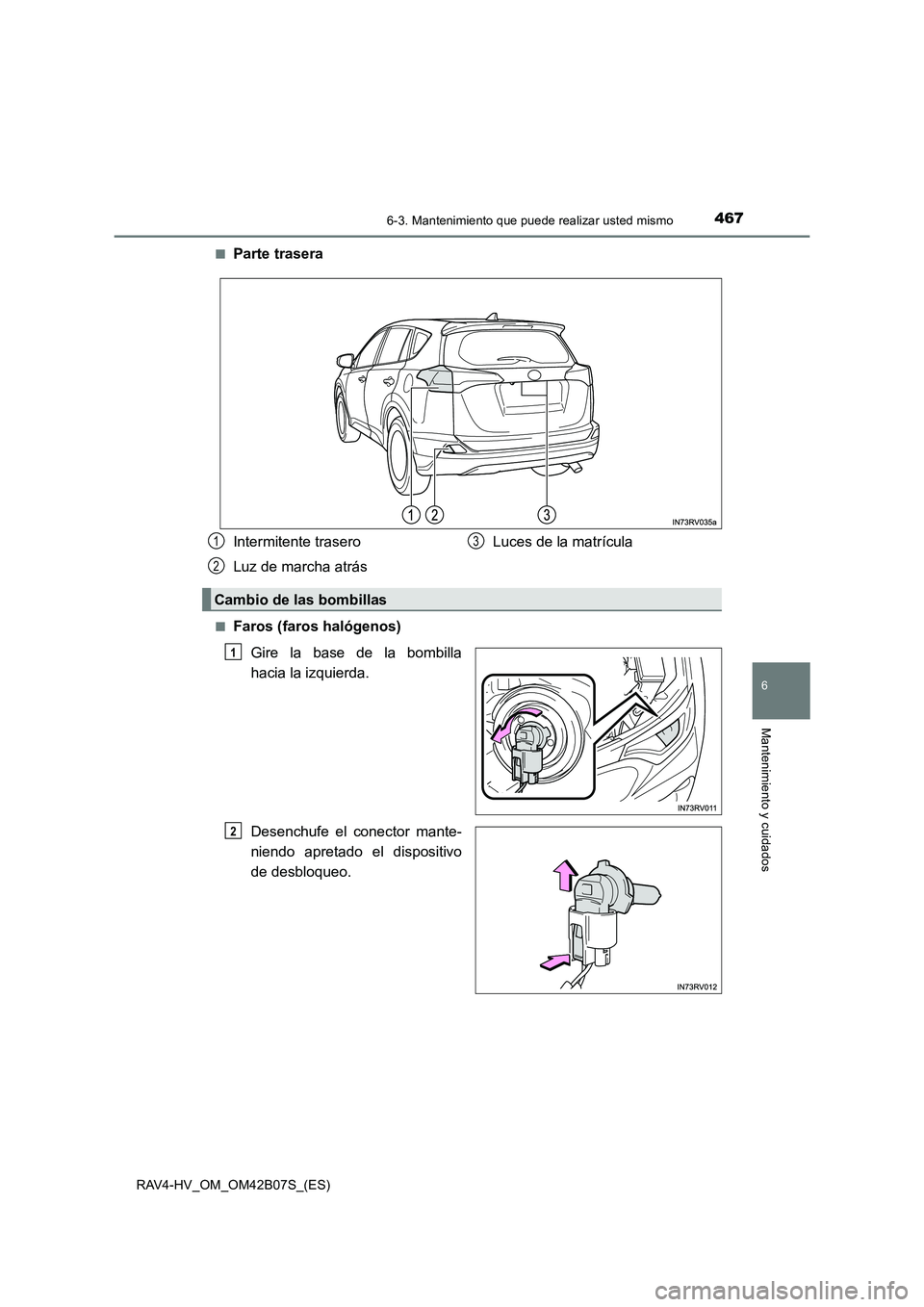

4676-3. Mantenimiento que puede realizar usted mismo
RAV4-HV_OM_OM42B07S_(ES)
6
Mantenimiento y cuidados
■Parte trasera
■Faros (faros halógenos)Gire la base de la bombilla
hacia la izquierda.
Desenchufe el conector mante-
niendo apretado el dispositivo
de desbloqueo.
Intermitente trasero
Luz de marcha atrás Luces de la matrícula
Cambio de las bombillas
1
2
3
1
2

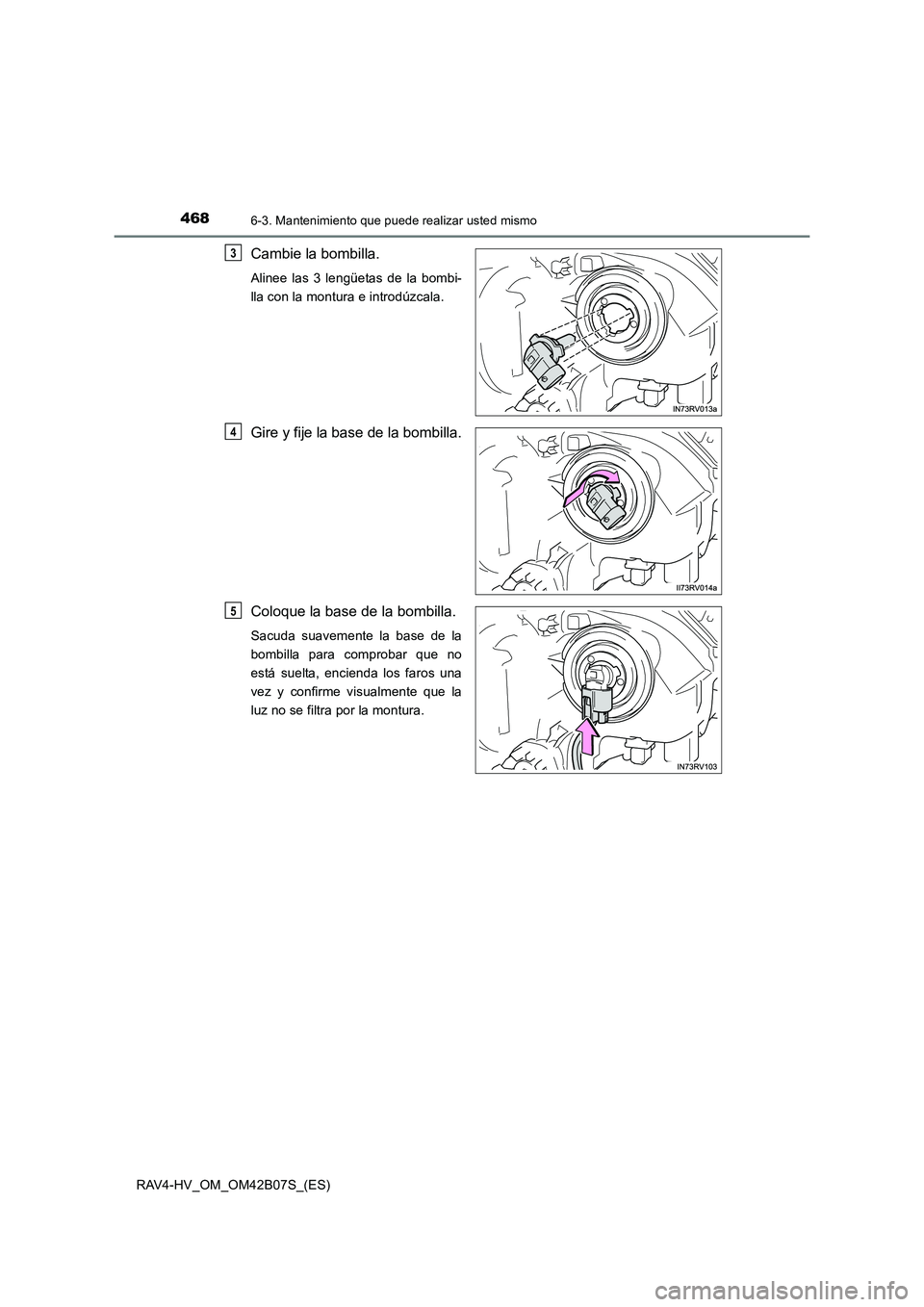

4686-3. Mantenimiento que puede realizar usted mismo
RAV4-HV_OM_OM42B07S_(ES)
Cambie la bombilla.
Alinee las 3 lengüetas de la bombi-
lla con la montura e introdúzcala.
Gire y fije la base de la bombilla.
Coloque la base de la bombilla.
Sacuda suavemente la base de la
bombilla para comprobar que no
está suelta, encienda los faros una
vez y confirme visualmente que la
luz no se filtra por la montura.
3
4
5

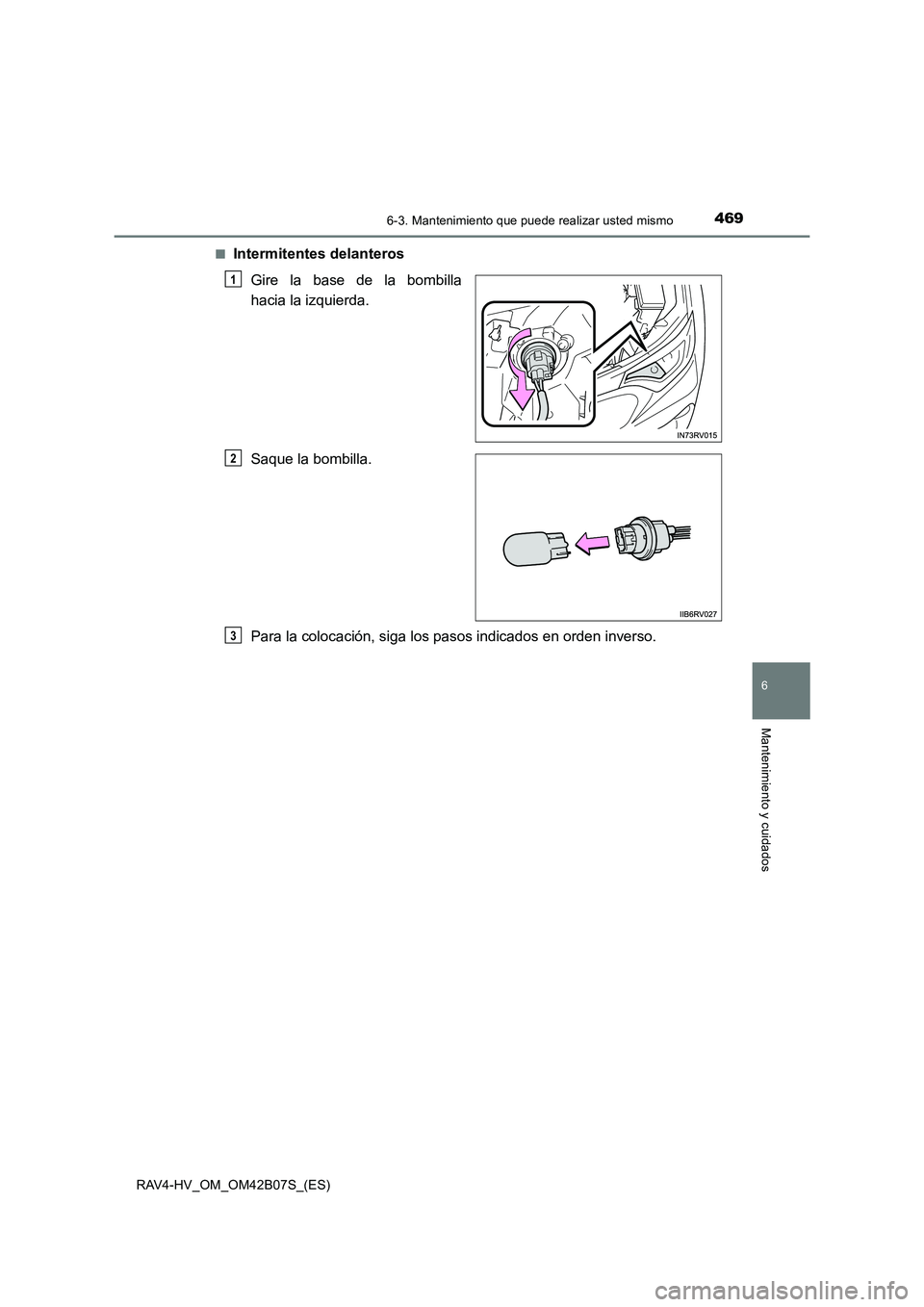

4696-3. Mantenimiento que puede realizar usted mismo
RAV4-HV_OM_OM42B07S_(ES)
6
Mantenimiento y cuidados
■Intermitentes delanterosGire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
1
2
3

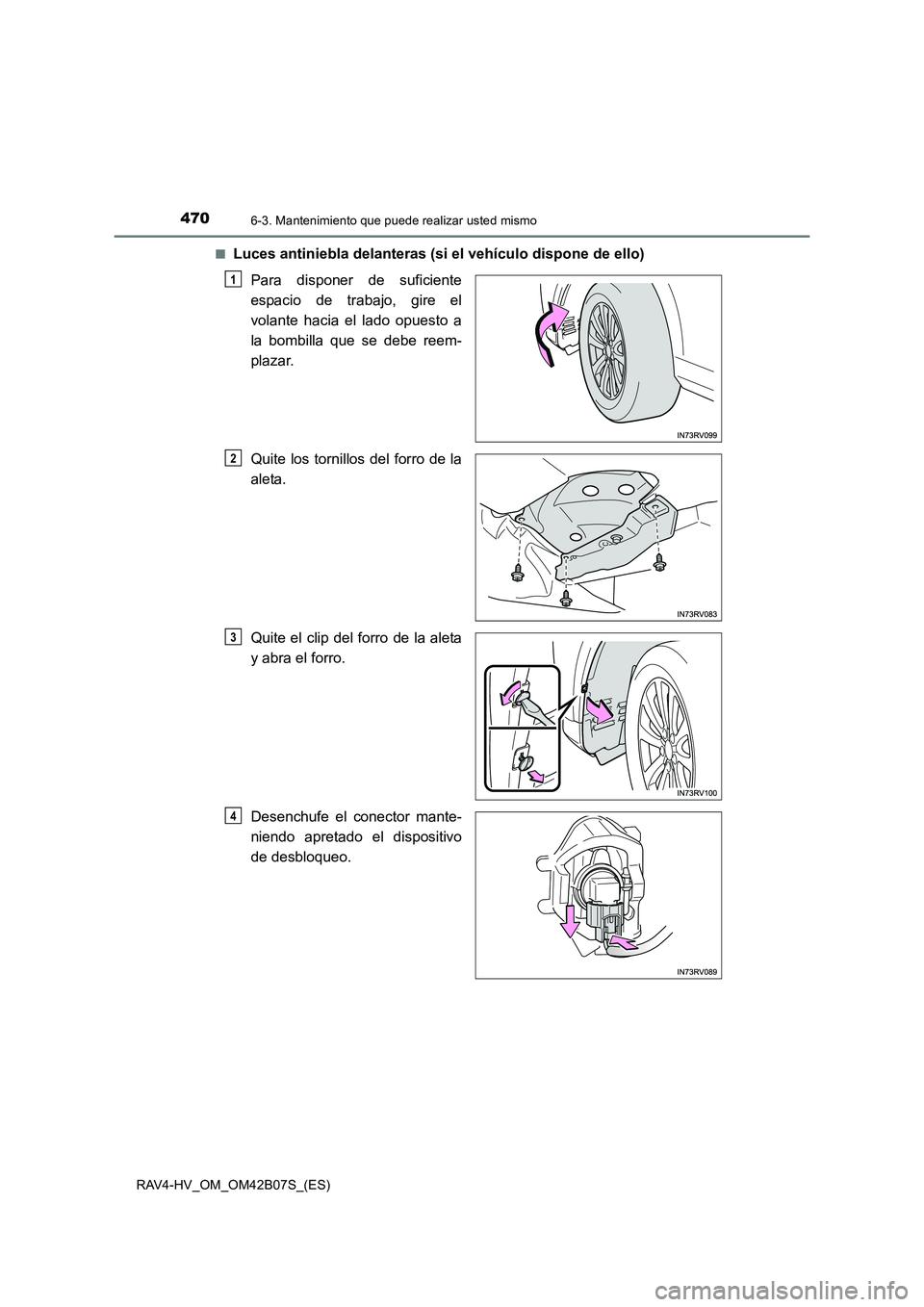

4706-3. Mantenimiento que puede realizar usted mismo
RAV4-HV_OM_OM42B07S_(ES)■
Luces antiniebla delanteras (si el vehículo dispone de ello)
Para disponer de suficiente
espacio de trabajo, gire el
volante hacia el lado opuesto a
la bombilla que se debe reem-
plazar.
Quite los tornillos del forro de la
aleta.
Quite el clip del forro de la aleta
y abra el forro.
Desenchufe el conector mante-
niendo apretado el dispositivo
de desbloqueo.
1
2
3
4

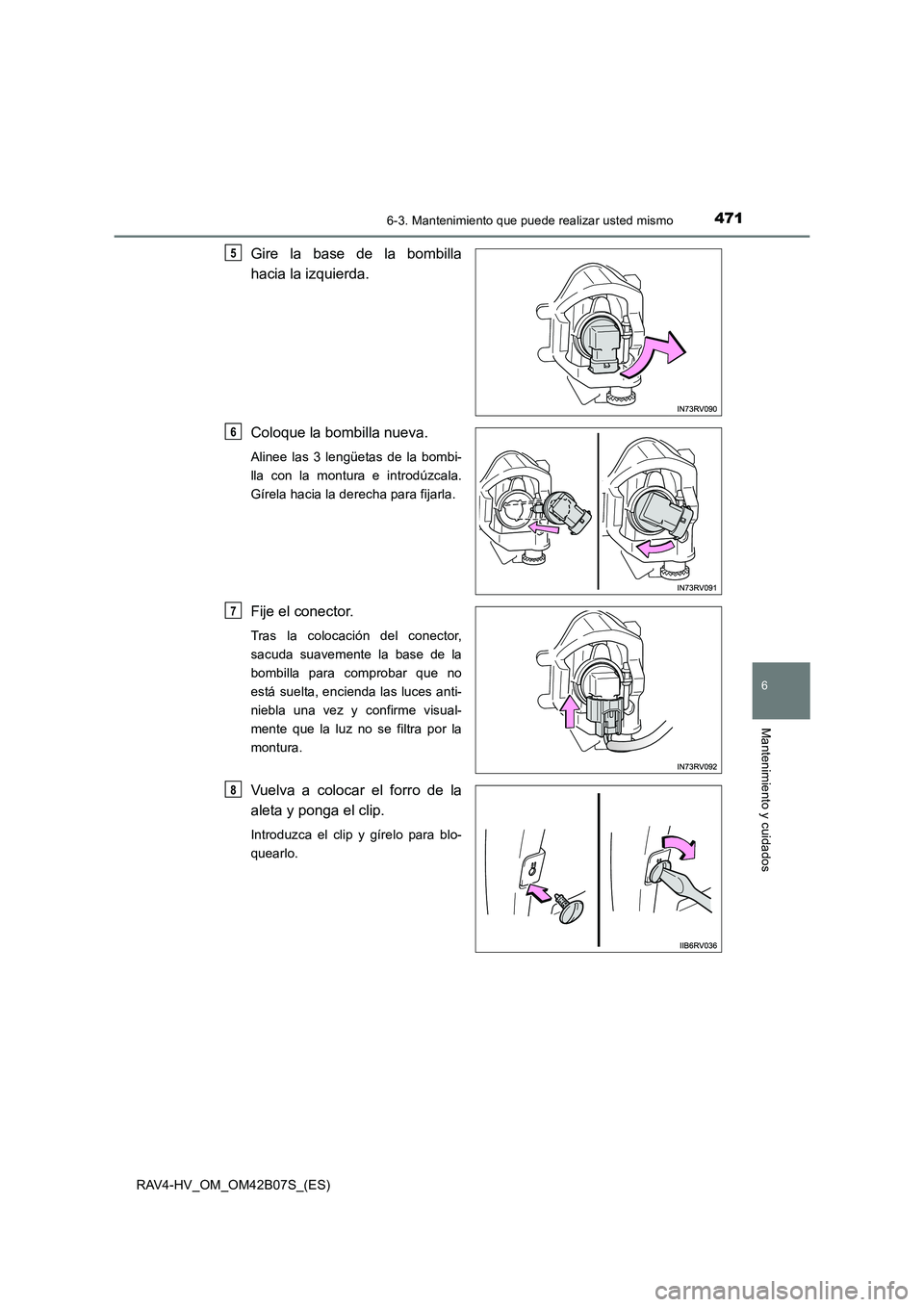

4716-3. Mantenimiento que puede realizar usted mismo
RAV4-HV_OM_OM42B07S_(ES)
6
Mantenimiento y cuidados
Gire la base de la bombilla
hacia la izquierda.
Coloque la bombilla nueva.
Alinee las 3 lengüetas de la bombi-
lla con la montura e introdúzcala.
Gírela hacia la derecha para fijarla.
Fije el conector.
Tras la colocación del conector,
sacuda suavemente la base de la
bombilla para comprobar que no
está suelta, encienda las luces anti-
niebla una vez y confirme visual-
mente que la luz no se filtra por la
montura.
Vuelva a colocar el forro de la
aleta y ponga el clip.
Introduzca el clip y gírelo para blo-
quearlo.
5
6
7
8

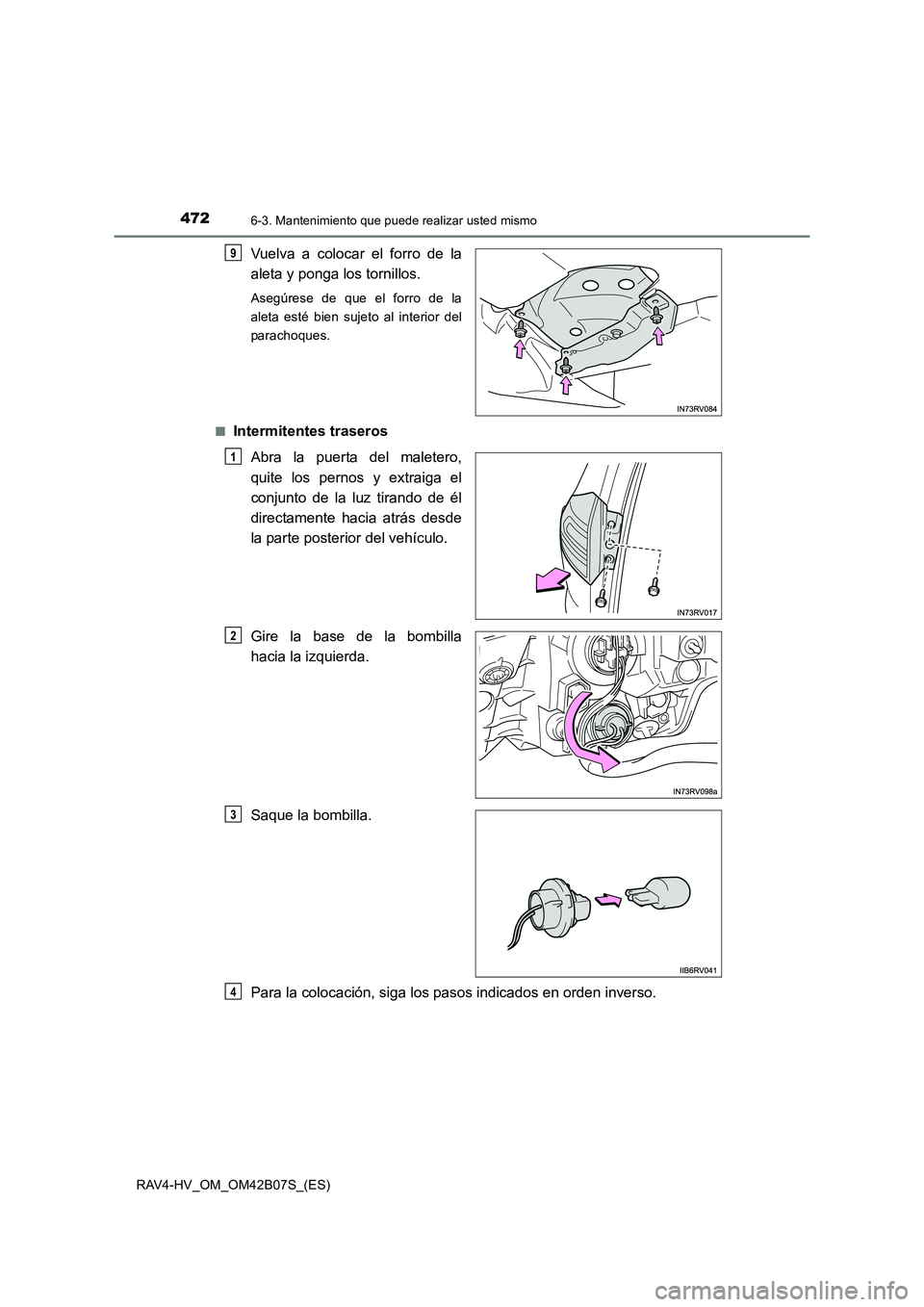

4726-3. Mantenimiento que puede realizar usted mismo
RAV4-HV_OM_OM42B07S_(ES)
Vuelva a colocar el forro de la
aleta y ponga los tornillos.
Asegúrese de que el forro de la
aleta esté bien sujeto al interior del
parachoques.
■
Intermitentes traseros Abra la puerta del maletero,
quite los pernos y extraiga el
conjunto de la luz tirando de él
directamente hacia atrás desde
la parte posterior del vehículo.
Gire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
9
1
2
3
4
