2017 TOYOTA RAV4 HYBRID Manual del propietario (in Spanish)

3374-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
RAV4-HV_OM_OM42B07S_(ES)
La función del monitor de ángulos muertos utiliza los sensores del radar para
detectar los vehículos que se desplazan en un carril adyacente en la zona
que no se refleja en el espejo retrovisor exterior (el ángulo muerto) y advierte
al conductor de la presencia de vehículos mediante el indicador del espejo
retrovisor exterior.
Los ángulos muertos en los que se pueden detectar vehículos se indican a
continuación.
El rango del área de detección se
extiende a:
Aproximadamente 3,5 m
(11,5 pies) desde el lateral del
vehículo
Los primeros 0,5 m (1,6 pies) del late-
ral del vehículo no forman parte del
área de detección
Aproximadamente 3 m (9,8 pies)
desde el parachoques trasero
Aproximadamente 1 m (3,3 pies)
hacia delante del parachoques tra-
sero
Función del monitor de ángulos muertos
Áreas de detección del monitor de ángulos muertos
1
2
3

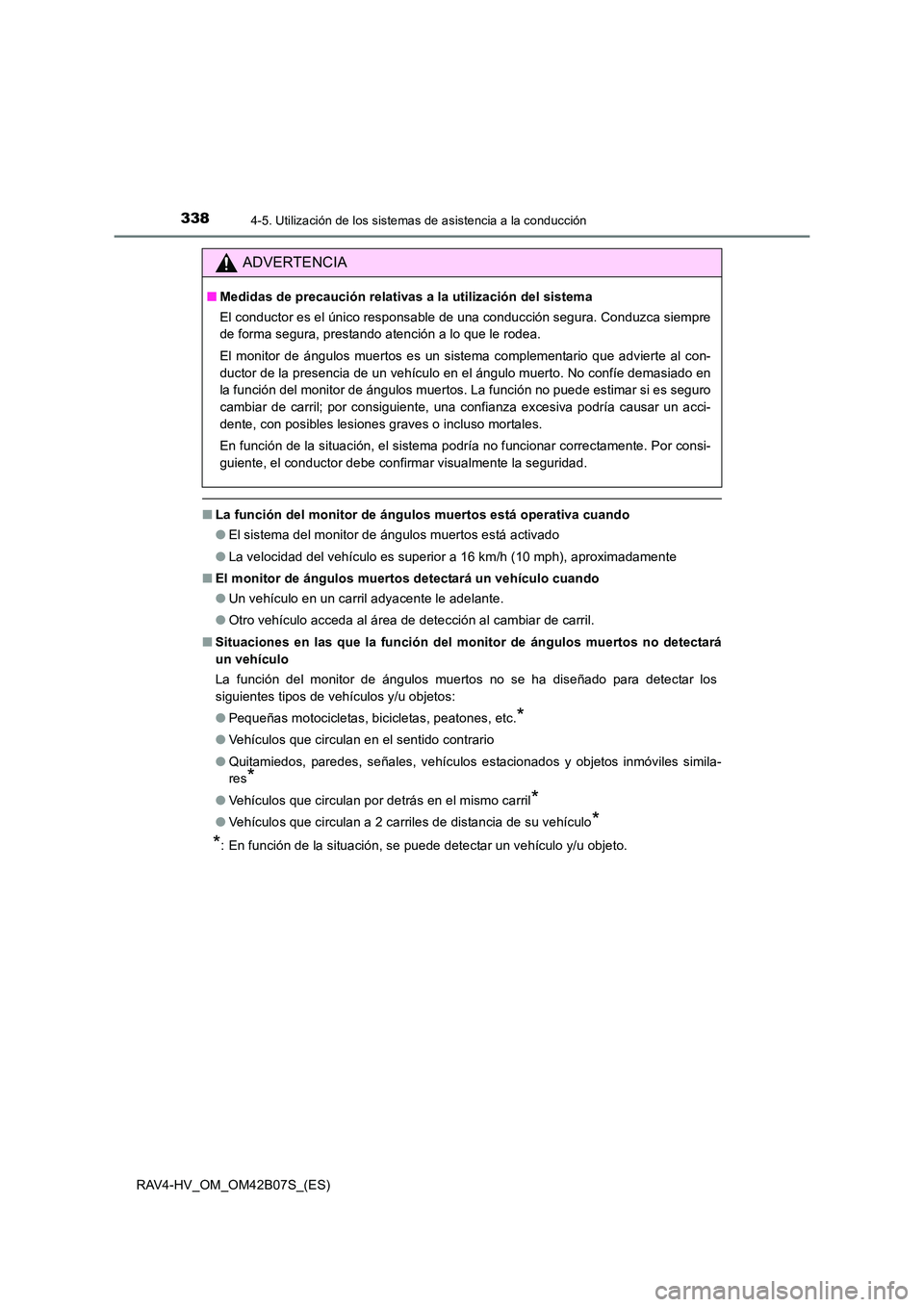

3384-5. Utilización de los sistemas de asistencia a la conducción
RAV4-HV_OM_OM42B07S_(ES)
■La función del monitor de ángulos muertos está operativa cuando
●El sistema del monitor de ángulos muertos está activado
● La velocidad del vehículo es superior a 16 km/h (10 mph), aproximadamente
■ El monitor de ángulos muertos detectará un vehículo cuando
●Un vehículo en un carril adyacente le adelante.
● Otro vehículo acceda al área de detección al cambiar de carril.
■ Situaciones en las que la función del monitor de ángulos muertos no detectará
un vehículo
La función del monitor de ángulos muertos no se ha diseñado para detectar los
siguientes tipos de vehículos y/u objetos:
●Pequeñas motocicletas, bicicletas, peatones, etc.
*
●Vehículos que circulan en el sentido contrario
● Quitamiedos, paredes, señales, vehículos estacionados y objetos inmóviles simila-
res
*
●Vehículos que circulan por detrás en el mismo carril*
●Vehículos que circulan a 2 carriles de distancia de su vehículo*
*
: En función de la situación, se puede detectar un vehículo y/u objeto.
ADVERTENCIA
■ Medidas de precaución relativas a la utilización del sistema
El conductor es el único responsable de una conducción segura. Conduzca siempre
de forma segura, prestando atención a lo que le rodea.
El monitor de ángulos muertos es un sistema complementario que advierte al con-
ductor de la presencia de un vehículo en el ángulo muerto. No confíe demasiado en
la función del monitor de ángulos muertos. La función no puede estimar si es seguro
cambiar de carril; por consiguiente, una confianza excesiva podría causar un acci-
dente, con posibles lesiones graves o incluso mortales.
En función de la situación, el sistema podría no funcionar correctamente. Por consi-
guiente, el conductor debe confirmar visualmente la seguridad.

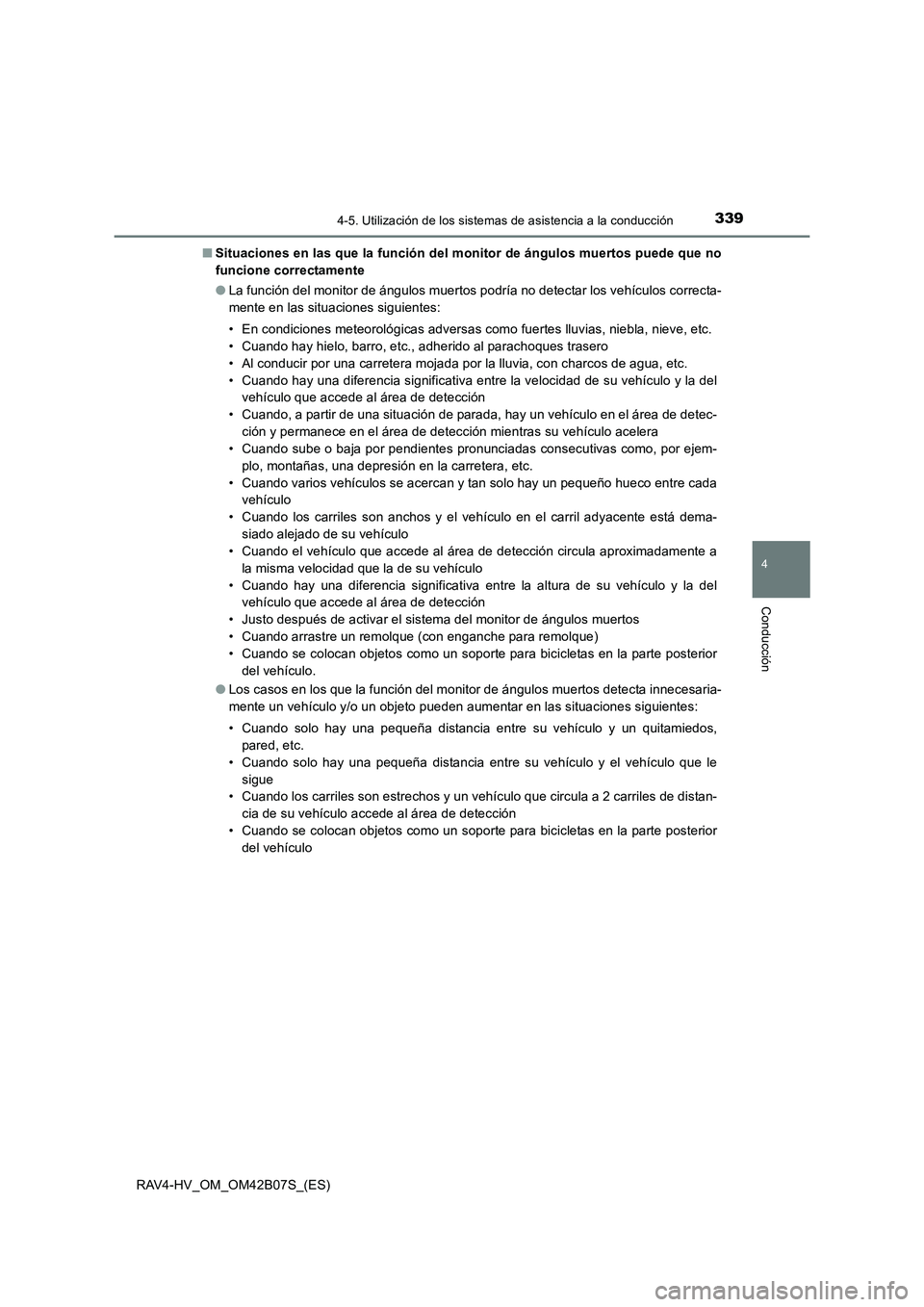

3394-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
RAV4-HV_OM_OM42B07S_(ES)■
Situaciones en las que la función del monitor de ángulos muertos puede que no
funcione correctamente
●La función del monitor de ángulos muertos podría no detectar los vehículos correcta-
mente en las situaciones siguientes:
• En condiciones meteorológicas adversas como fuertes lluvias, niebla, nieve, etc.
• Cuando hay hielo, barro, etc., adherido al parachoques trasero
• Al conducir por una carretera mojada por la lluvia, con charcos de agua, etc.
• Cuando hay una diferencia significativa entre la velocidad de su vehículo y la del
vehículo que accede al área de detección
• Cuando, a partir de una situación de parada, hay un vehículo en el área de detec- ción y permanece en el área de detección mientras su vehículo acelera
• Cuando sube o baja por pendientes pronunciadas consecutivas como, por ejem-
plo, montañas, una depresión en la carretera, etc.
• Cuando varios vehículos se acercan y tan solo hay un pequeño hueco entre cada vehículo
• Cuando los carriles son anchos y el vehículo en el carril adyacente está dema- siado alejado de su vehículo
• Cuando el vehículo que accede al área de detección circula aproximadamente a
la misma velocidad que la de su vehículo
• Cuando hay una diferencia significativa entre la altura de su vehículo y la del vehículo que accede al área de detección
• Justo después de activar el sistema del monitor de ángulos muertos
• Cuando arrastre un remolque (con enganche para remolque)
• Cuando se colocan objetos como un soporte para bicicletas en la parte posterior del vehículo.
● Los casos en los que la función del monitor de ángulos muertos detecta innecesaria-
mente un vehículo y/o un objeto pueden aumentar en las situaciones siguientes:
• Cuando solo hay una pequeña distancia entre su vehículo y un quitamiedos,
pared, etc.
• Cuando solo hay una pequeña distancia entre su vehículo y el vehículo que le sigue
• Cuando los carriles son estrechos y un vehículo que circula a 2 carriles de distan-
cia de su vehículo accede al área de detección
• Cuando se colocan objetos como un soporte para bicicletas en la parte posterior del vehículo

3404-5. Utilización de los sistemas de asistencia a la conducción
RAV4-HV_OM_OM42B07S_(ES)
La advertencia de tráfico transversal tr asero funciona cuando el vehículo da
marcha atrás. Puede detectar otros vehículos que se están acercando por la
parte trasera derecha e izquierda del vehículo. Utiliza los sensores del radar
para advertir al conductor de la presencia de otros vehículos mediante el par-
padeo de los indicadores de los espejos retrovisores exteriores y la activa-
ción del avisador acústico.
Función de advertencia de tráfico transversal trasero
Vehículos que se acercan Áreas de detección12
ADVERTENCIA
■ Medidas de precaución relativas a la utilización del sistema
El conductor es el único responsable de una conducción segura. Conduzca siempre
de forma segura, prestando atención a lo que le rodea.
La función de advertencia de tráfico transversal trasero constituye tan solo una
ayuda y no por ello se debe dejar de conducir con precaución. El conductor debe
tener cuidado al dar marcha atrás, incluso cuando utilice la función de advertencia
de tráfico transversal trasero. El conductor debe confirmar visualmente la seguridad
del área que se encuentra detrás de sí y del vehículo, así como asegurarse de que
no haya peatones, ni otros vehículos, etc., antes de dar marcha atrás. De lo contra-
rio, podrían producirse lesiones graves o incluso mortales.
En función de la situación, el sistema podría no funcionar correctamente. Por consi-
guiente, el conductor debe confirmar visualmente la seguridad.

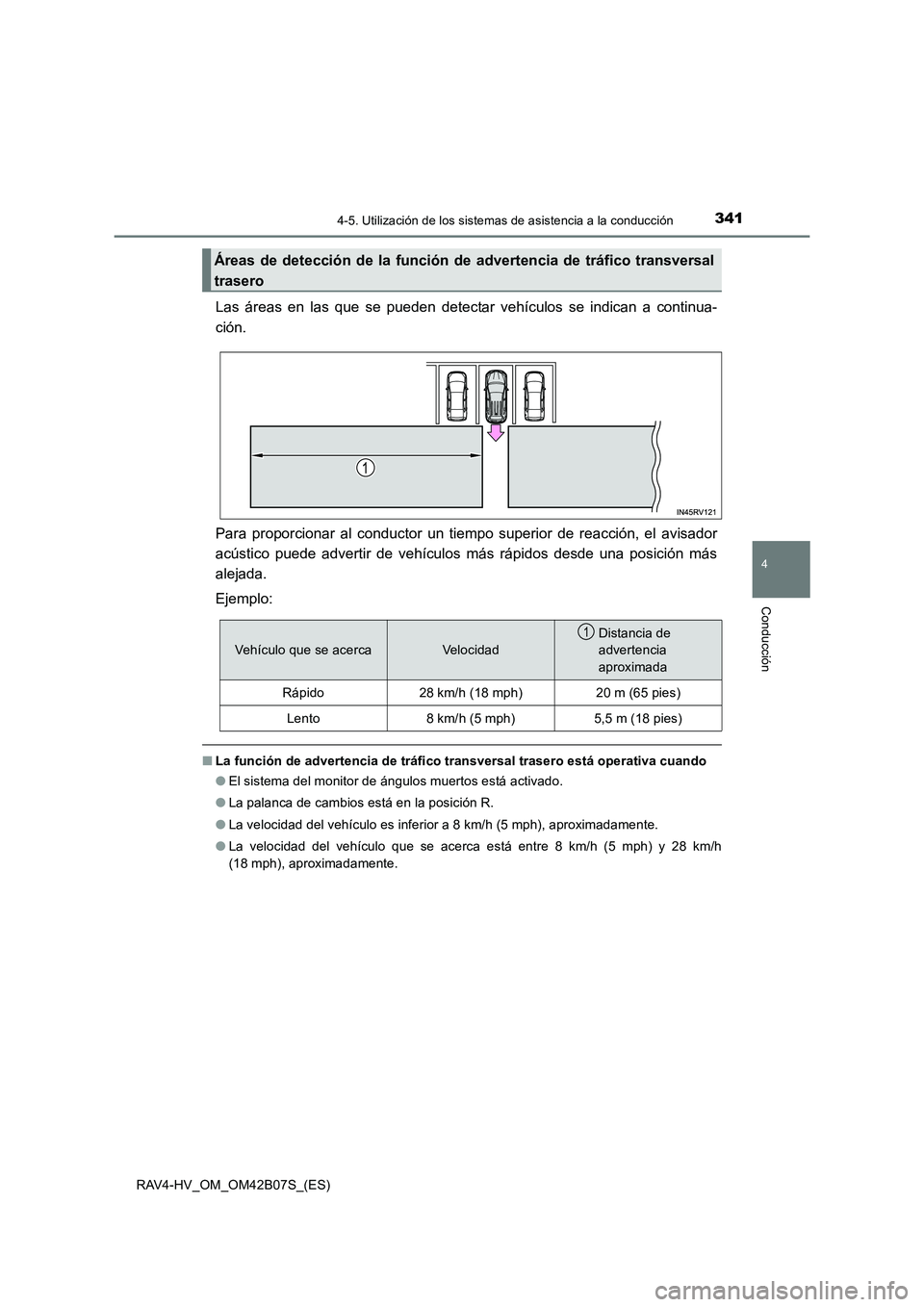

3414-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
RAV4-HV_OM_OM42B07S_(ES)
Las áreas en las que se pueden detectar vehículos se indican a continua-
ción.
Para proporcionar al conductor un tiempo superior de reacción, el avisador
acústico puede advertir de vehículos más rápidos desde una posición más
alejada.
Ejemplo:
■La función de advertencia de tráfico transversal trasero está operativa cuando
●El sistema del monitor de ángulos muertos está activado.
● La palanca de cambios está en la posición R.
● La velocidad del vehículo es inferior a 8 km/h (5 mph), aproximadamente.
● La velocidad del vehículo que se acerca está entre 8 km/h (5 mph) y 28 km/h
(18 mph), aproximadamente.
Áreas de detección de la función de advertencia de tráfico transversal
trasero
Vehículo que se acercaVelocidad
Distancia de
advertencia
aproximada
Rápido28 km/h (18 mph)20 m (65 pies)
Lento8 km/h (5 mph)5,5 m (18 pies)
1

3424-5. Utilización de los sistemas de asistencia a la conducción
RAV4-HV_OM_OM42B07S_(ES)■
Situaciones en las que la función de advertencia de tráfico transversal trasero no
detectará un vehículo
La función de advertencia de tráfico transversal trasero no se ha diseñado para detec-
tar los siguientes tipos de vehículos y/u objetos.
●Pequeñas motocicletas, bicicletas, peatones, etc.
*
●Vehículos que se acercan directamente por detrás
● Quitamiedos, paredes, señales, vehículos estacionados y objetos inmóviles simila-
res
*
●Vehículos que se alejan de su vehículo
● Vehículos que se acercan desde plazas de aparcamiento próximas a su vehículo
*
●Vehículos que dan marcha atrás en una plaza de aparcamiento contigua a su vehí-
culo
*
*
: En función de la situación, se puede detectar un vehículo y/u objeto.
■ Situaciones en las que la función de advertencia de tráfico transversal trasero
puede que no funcione correctamente
La función de advertencia de tráfico transversal trasero podría no detectar los vehícu-
los correctamente en las situaciones siguientes:
●Cuando hay hielo, barro, etc., adherido al parachoques trasero
● En condiciones meteorológicas adversas como fuertes lluvias, niebla, nieve, etc.
● Cuando varios vehículos se acercan de forma continua
● Cuando se estaciona en un ángulo poco pronunciado
● Cuando un vehículo se acerca a velocidad elevada
● Cuando se estaciona en una pendiente pronunciada como, por ejemplo, montañas,
una depresión en la carretera, etc.
● Justo después de activar el sistema del monitor de ángulos muertos
● Justo después de poner en marcha el sistema híbrido con el sistema del monitor de
ángulos muertos activado
● Cuando se lleva un remolque
● Cuando los sensores no pueden detectar los
vehículos debido a obstáculos

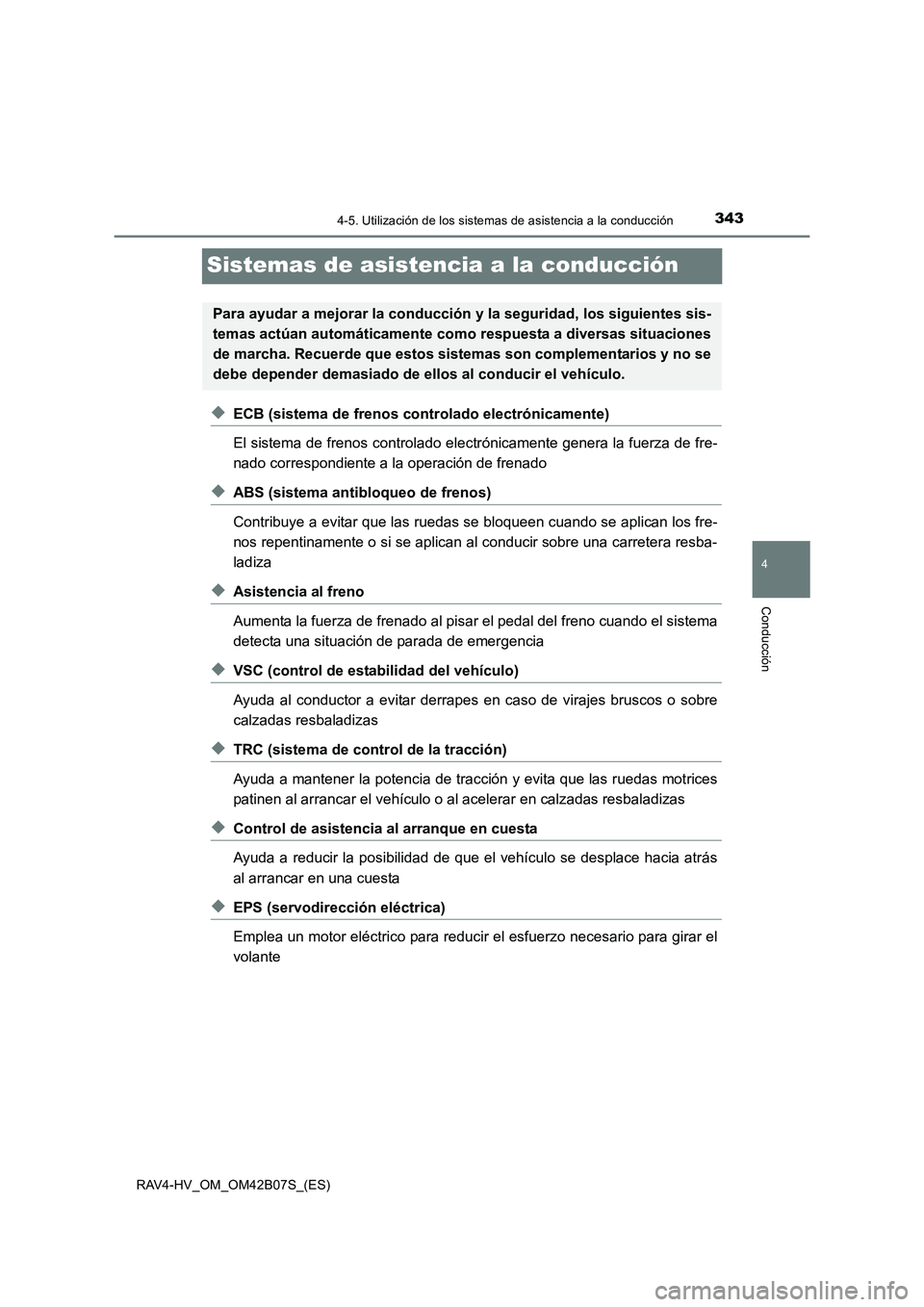

343
4
4-5. Utilización de los sistemas de asistencia a la conducción
Conducción
RAV4-HV_OM_OM42B07S_(ES)
Sistemas de asistencia a la conducción
◆ECB (sistema de frenos controlado electrónicamente)
El sistema de frenos controlado electrónicamente genera la fuerza de fre-
nado correspondiente a la operación de frenado
◆ABS (sistema antibloqueo de frenos)
Contribuye a evitar que las ruedas se bloqueen cuando se aplican los fre-
nos repentinamente o si se aplican al conducir sobre una carretera resba-
ladiza
◆Asistencia al freno
Aumenta la fuerza de frenado al pisa r el pedal del freno cuando el sistema
detecta una situación de parada de emergencia
◆VSC (control de estabilidad del vehículo)
Ayuda al conductor a evitar derrapes en caso de virajes bruscos o sobre
calzadas resbaladizas
◆TRC (sistema de control de la tracción)
Ayuda a mantener la potencia de tracción y evita que las ruedas motrices
patinen al arrancar el vehículo o al acelerar en calzadas resbaladizas
◆Control de asistencia al arranque en cuesta
Ayuda a reducir la posibilidad de que el vehículo se desplace hacia atrás
al arrancar en una cuesta
◆EPS (servodirección eléctrica)
Emplea un motor eléctrico para reducir el esfuerzo necesario para girar el
volante
Para ayudar a mejorar la conducción y la seguridad, los siguientes sis-
temas actúan automáticamente como respuesta a diversas situaciones
de marcha. Recuerde que estos sistemas son complementarios y no se
debe depender demasiado de ellos al conducir el vehículo.

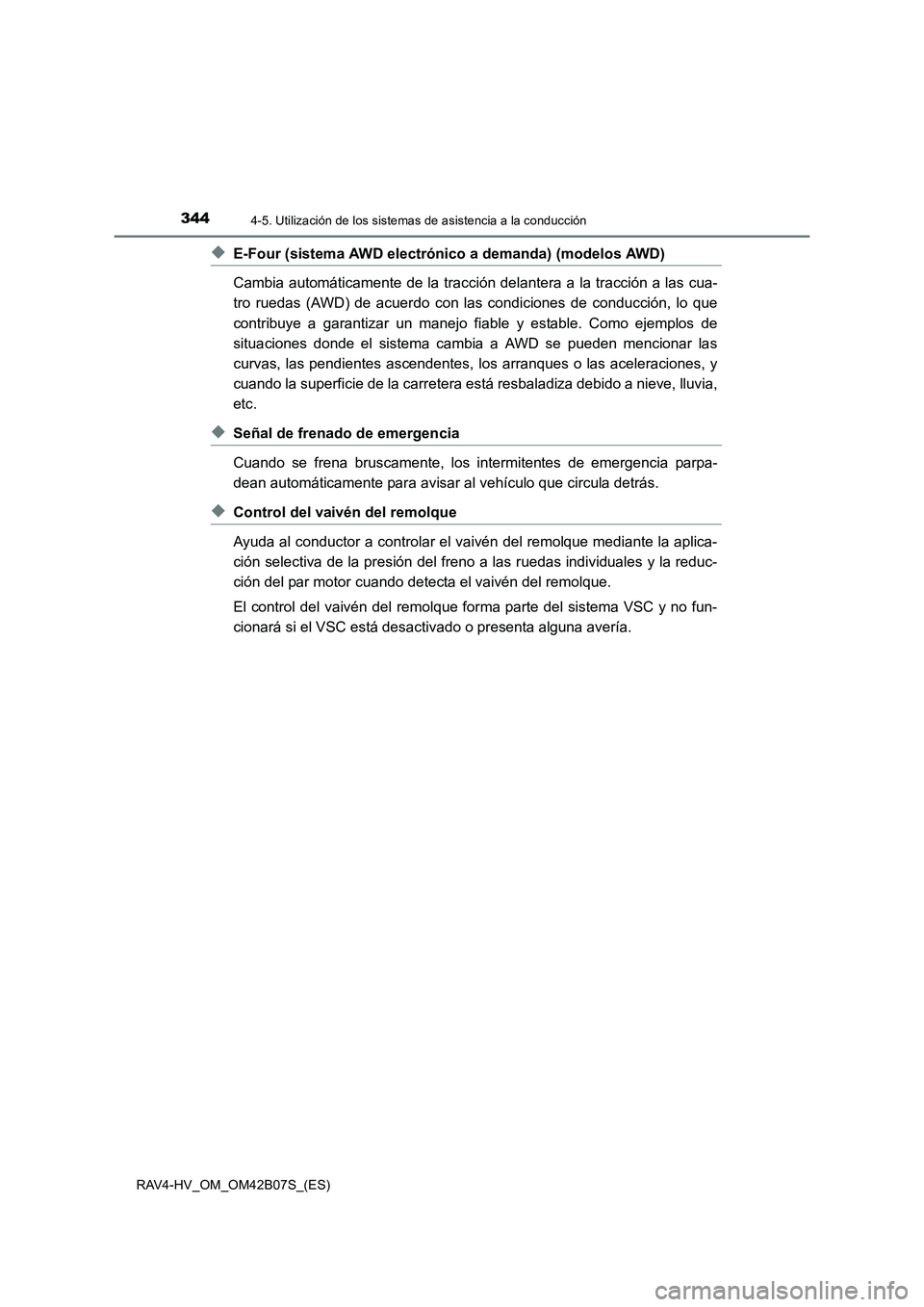

3444-5. Utilización de los sistemas de asistencia a la conducción
RAV4-HV_OM_OM42B07S_(ES)
◆E-Four (sistema AWD electrónico a demanda) (modelos AWD)
Cambia automáticamente de la tracción delantera a la tracción a las cua-
tro ruedas (AWD) de acuerdo con las condiciones de conducción, lo que
contribuye a garantizar un manejo fiabl e y estable. Como ejemplos de
situaciones donde el sistema cambia a AWD se pueden mencionar las
curvas, las pendientes ascendentes, los arranques o las aceleraciones, y
cuando la superficie de la carretera está resbaladiza debido a nieve, lluvia,
etc.
◆Señal de frenado de emergencia
Cuando se frena bruscamente, los intermitentes de emergencia parpa-
dean automáticamente para avisar al vehículo que circula detrás.
◆Control del vaivén del remolque
Ayuda al conductor a controlar el vaivén del remolque mediante la aplica-
ción selectiva de la presión del freno a las ruedas individuales y la reduc-
ción del par motor cuando detecta el vaivén del remolque.
El control del vaivén del remolque forma parte del sistema VSC y no fun-
cionará si el VSC está desactivado o presenta alguna avería.
