2017 TOYOTA RAV4 HYBRID Manual del propietario (in Spanish)

4176-3. Mantenimiento que puede realizar usted mismo
RAV4-HV_OM_OM42B07S_(ES)
6
Mantenimiento y cuidados

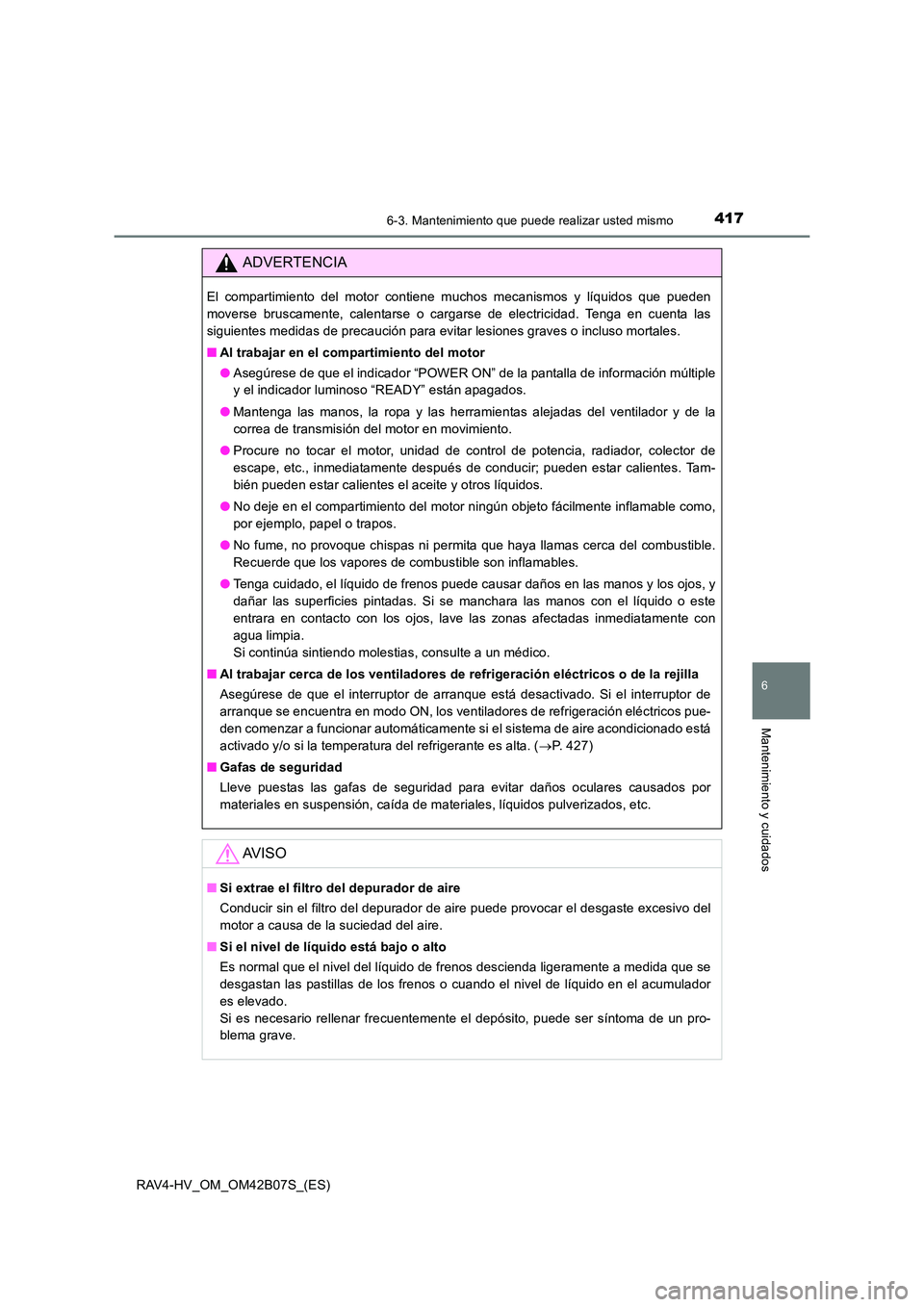

ADVERTENCIA
El compartimiento del motor contiene muchos mecanismos y líquidos que pueden
moverse bruscamente, calentarse o cargarse de electricidad. Tenga en cuenta las
siguientes medidas de precaución para evitar lesiones graves o incluso mortales.
■Al trabajar en el compartimiento del motor
●Asegúrese de que el indicador “POWER ON” de la pantalla de información múltiple
y el indicador luminoso “READY” están apagados.
● Mantenga las manos, la ropa y las herramientas alejadas del ventilador y de la
correa de transmisión del motor en movimiento.
● Procure no tocar el motor, unidad de control de potencia, radiador, colector de
escape, etc., inmediatamente después de conducir; pueden estar calientes. Tam-
bién pueden estar calientes el aceite y otros líquidos.
● No deje en el compartimiento del motor ningún objeto fácilmente inflamable como,
por ejemplo, papel o trapos.
● No fume, no provoque chispas ni permita que haya llamas cerca del combustible.
Recuerde que los vapores de combustible son inflamables.
● Tenga cuidado, el líquido de frenos puede causar daños en las manos y los ojos, y
dañar las superficies pintadas. Si se manchara las manos con el líquido o este
entrara en contacto con los ojos, lave las zonas afectadas inmediatamente con
agua limpia.
Si continúa sintiendo molestias, consulte a un médico.
■ Al trabajar cerca de los ventiladores de refrigeración eléctricos o de la rejilla
Asegúrese de que el interruptor de arranque está desactivado. Si el interruptor de
arranque se encuentra en modo ON, los ventiladores de refrigeración eléctricos pue-
den comenzar a funcionar automáticamente si el sistema de aire acondicionado está
activado y/o si la temperatura del refrigerante es alta. ( →P. 427)
■ Gafas de seguridad
Lleve puestas las gafas de seguridad para evitar daños oculares causados por
materiales en suspensión, caída de materiales, líquidos pulverizados, etc.
AV I S O
■Si extrae el filtro del depurador de aire
Conducir sin el filtro del depurador de aire puede provocar el desgaste excesivo del
motor a causa de la suciedad del aire.
■ Si el nivel de líquido está bajo o alto
Es normal que el nivel del líquido de frenos descienda ligeramente a medida que se
desgastan las pastillas de los frenos o cuando el nivel de líquido en el acumulador
es elevado.
Si es necesario rellenar frecuentemente el depósito, puede ser síntoma de un pro-
blema grave.

4186-3. Mantenimiento que puede realizar usted mismo
RAV4-HV_OM_OM42B07S_(ES)

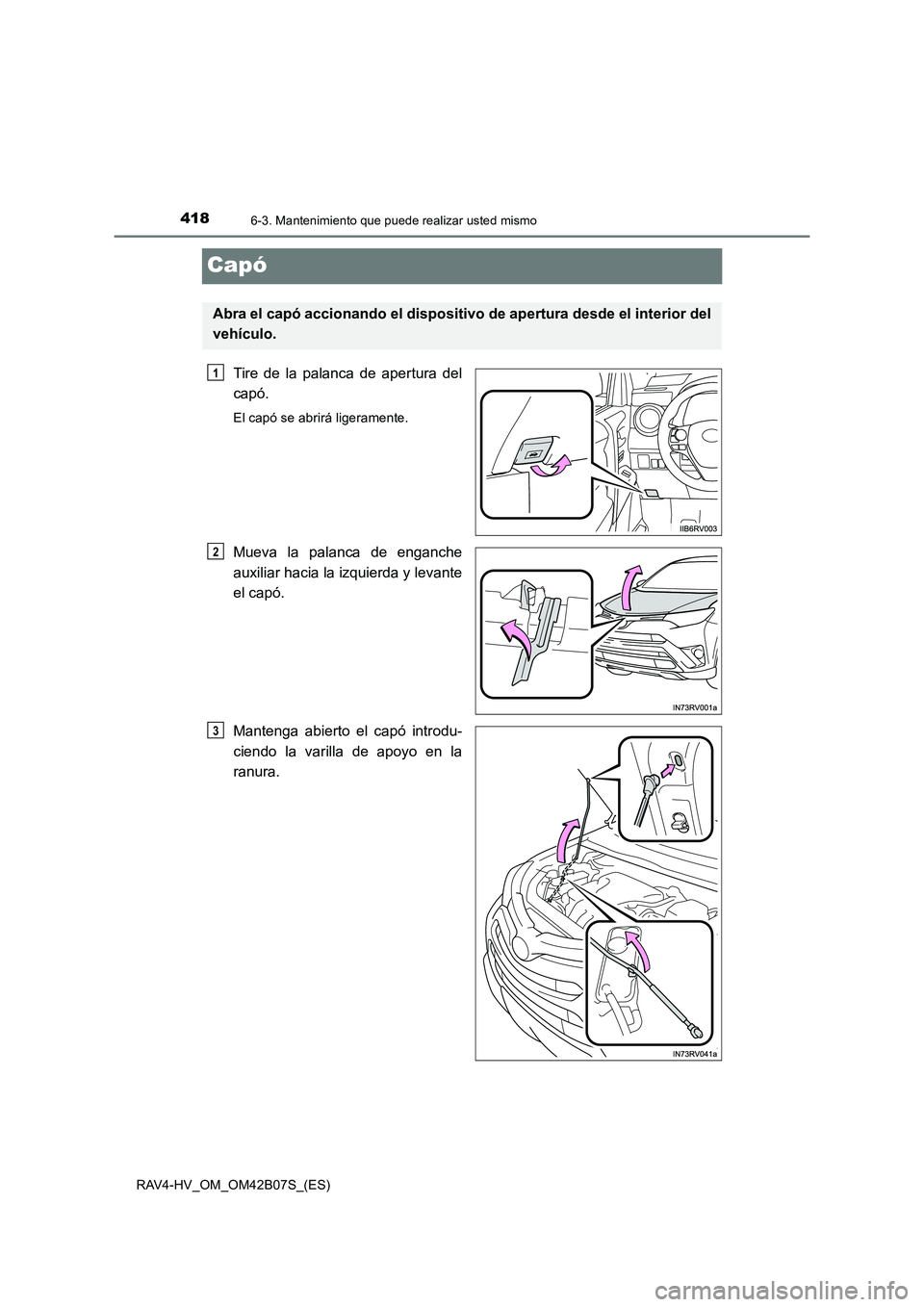

Capó
Tire de la palanca de apertura del
capó.
El capó se abrirá ligeramente.
Mueva la palanca de enganche
auxiliar hacia la izquierda y levante
el capó.
Mantenga abierto el capó introdu-
ciendo la varilla de apoyo en la
ranura.
Abra el capó accionando el dispositivo de apertura desde el interior del
vehículo.
1
2
3

4196-3. Mantenimiento que puede realizar usted mismo
RAV4-HV_OM_OM42B07S_(ES)
6
Mantenimiento y cuidados
ADVERTENCIA
■Inspección antes de conducir
Compruebe que el capó esté completamente cerrado y bloqueado.
Si el capó está mal cerrado, podría abrirse con el vehículo en marcha y provocar un
accidente que puede ocasionar lesiones graves o incluso mortales.
■ Tras introducir la varilla de apoyo en la ranura
Asegúrese de que la varilla sujeta el capó con total seguridad y que no hay riesgo de
que se caiga sobre usted.
AV I S O
■Al cerrar el capó
Antes de cerrar el capó, asegúrese de volver a colocar la varilla de apoyo en su clip.
Si lo cerrara con la varilla de apoyo levantada, el capó podría doblarse.

4206-3. Mantenimiento que puede realizar usted mismo
RAV4-HV_OM_OM42B07S_(ES)

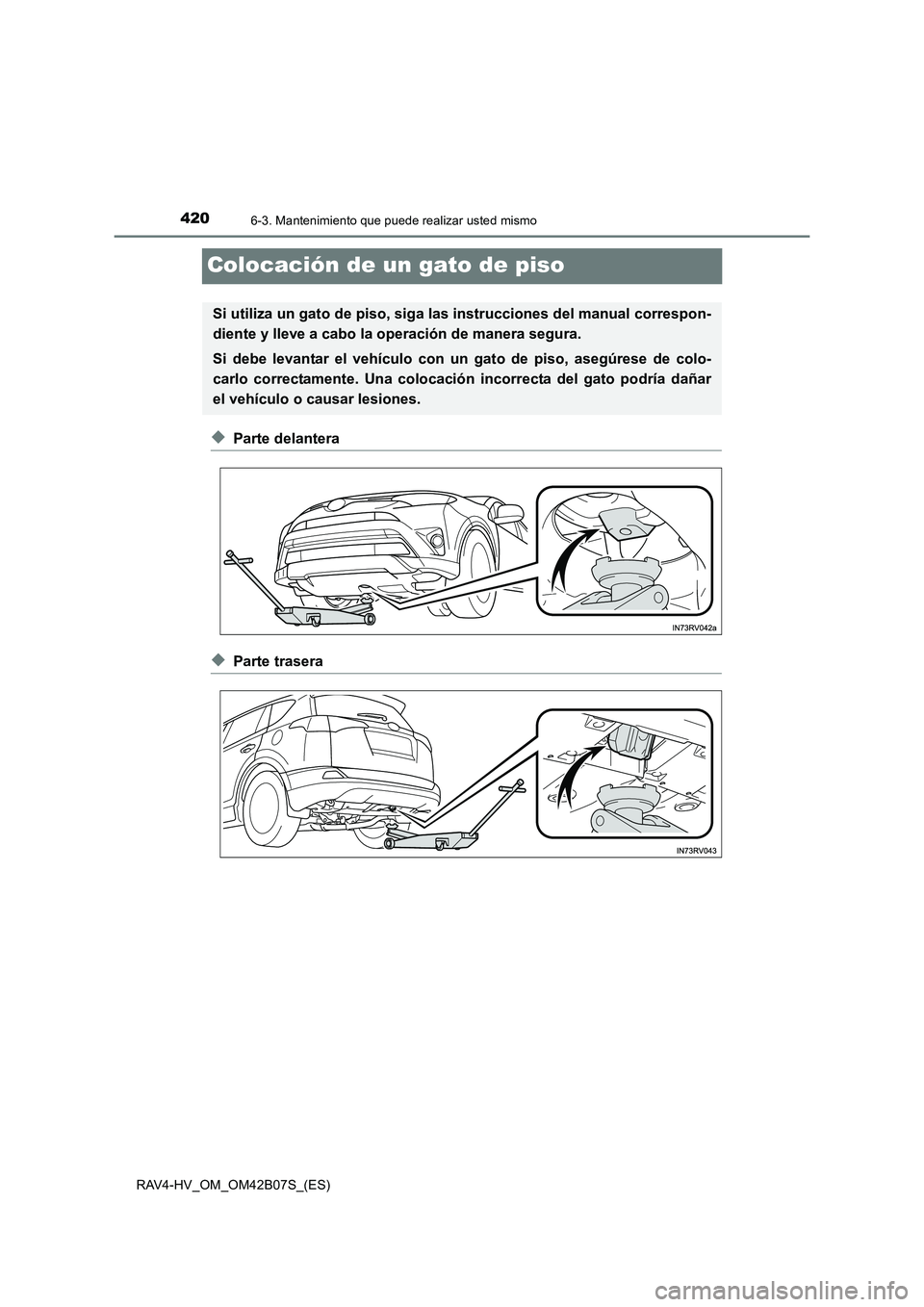

Colocación de un gato de piso
◆Parte delantera
◆Parte trasera
Si utiliza un gato de piso, siga las instrucciones del manual correspon-
diente y lleve a cabo la operación de manera segura.
Si debe levantar el vehículo con un gato de piso, asegúrese de colo-
carlo correctamente. Una colocación incorrecta del gato podría dañar
el vehículo o causar lesiones.

4216-3. Mantenimiento que puede realizar usted mismo
RAV4-HV_OM_OM42B07S_(ES)
6
Mantenimiento y cuidados
Compar timiento del motor
■Batería de 12 voltios
→P. 4 3 0
Cajas de fusibles ( →P. 462)
Depósito de refrigerante
del motor ( →P. 426)
Tapón de llenado del aceite
de motor ( →P. 423)
Depósito de refrigerante de
la unidad de control de
potencia ( →P. 426) Radiador (
→P. 427)
Condensador ( →P. 427)
Ventiladores de refrigeración
eléctricos
Varilla indicadora del nivel
de aceite del motor ( →P. 422)
Depósito del líquido
lavaparabrisas ( →P. 428)1
2
3
4
5
6
7
8
9

4226-3. Mantenimiento que puede realizar usted mismo
RAV4-HV_OM_OM42B07S_(ES)
Compruebe el nivel de aceite en la varilla indicadora con el motor parado y a
la temperatura de funcionamiento.
■Comprobación del aceite de motorEstacione el vehículo en una superficie plana. Después de calentar el
motor y apagarlo, espere 5 minutos como mínimo para que el aceite se
asiente en la parte inferior del motor.
Coloque un trapo por debajo del
extremo y extraiga la varilla indi-
cadora.
Limpie la varilla indicadora.
Varilla indicadora plana: Vuelva a intr oducir la varilla indicadora hasta el
final.
Varilla indicadora no plana:
Vuelva a introducir la varilla indi-
cadora no plana hasta el final
con las zonas que sobresalen
( en la ilustración) apuntando
hacia el motor.
Aceite de motor
1
2
3
4
1

4236-3. Mantenimiento que puede realizar usted mismo
RAV4-HV_OM_OM42B07S_(ES)
6
Mantenimiento y cuidados
Coloque un trapo por debajo del extremo, extraiga la varilla indicadora y
compruebe el nivel de aceite.
Bajo
Normal
Excesivo
La forma de la varilla indicadora puede variar en función del tipo de vehículo o
de motor.
Limpie la varilla indicadora y vuelva a insertarla hasta el final.
■Adición de aceite de motor
Si el nivel de aceite está cerca o
por debajo de la marca de nivel
bajo, añada el mismo tipo de
aceite que hay en el motor.
Asegúrese de verificar el tipo de aceite y prepare los elementos necesa-
rios antes de añadirlo.
Gire el tapón de llenado del aceite de motor hacia la izquierda para
extraerlo.
5
1
2
3
XVarilla indicadora planaXVarilla indicadora no plana
Lado de medida
6
Elección del aceite de motor →P. 5 7 2
Cantidad de aceite
(Bajo → Lleno) 1,5 L (1,6 qt., 1,3 qt.Ing.)
Elementos Embudo limpio
1

4246-3. Mantenimiento que puede realizar usted mismo
RAV4-HV_OM_OM42B07S_(ES)

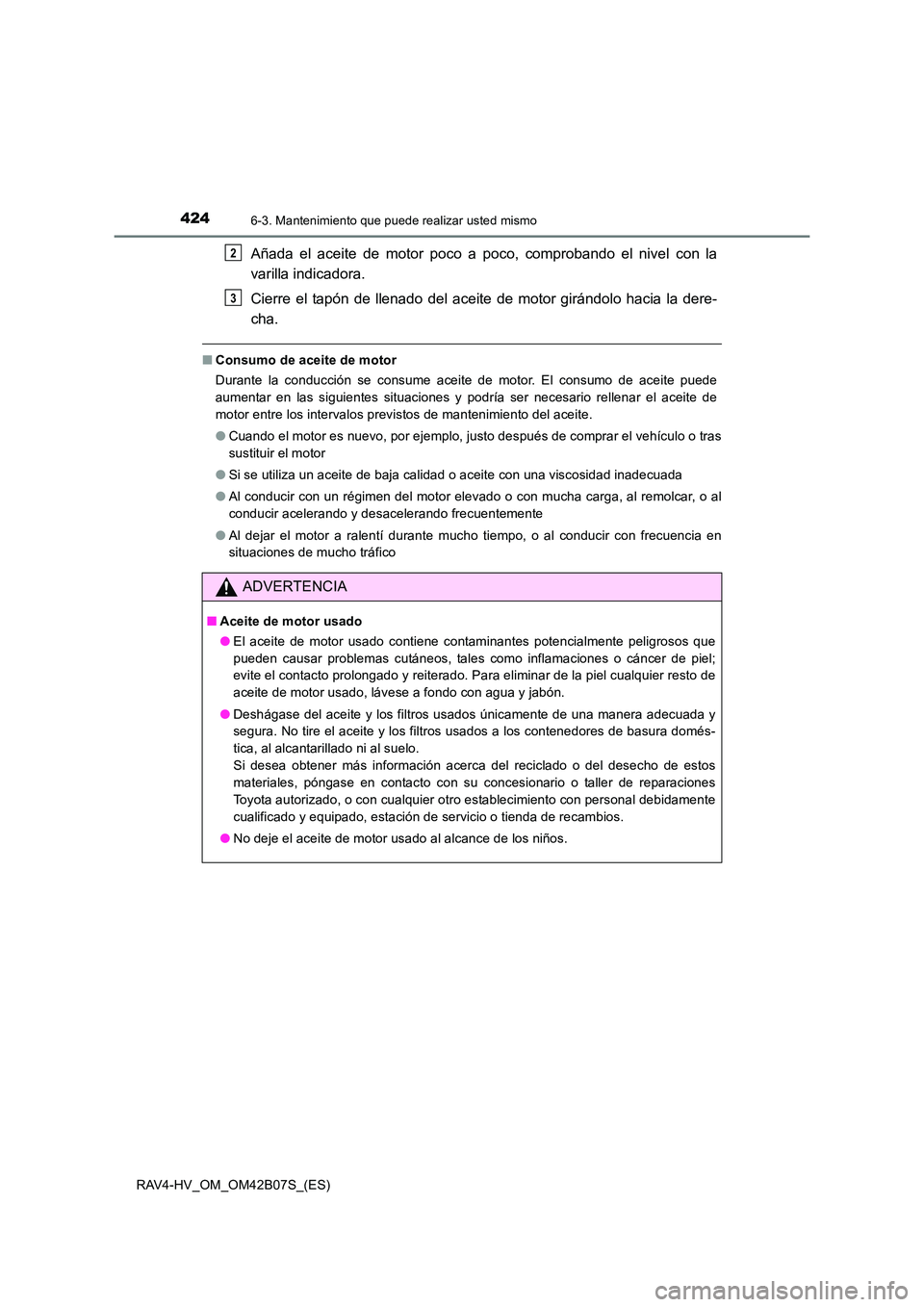

Añada el aceite de motor poco a poco, comprobando el nivel con la
varilla indicadora.
Cierre el tapón de llenado del aceite de motor girándolo hacia la dere-
cha.
■Consumo de aceite de motor
Durante la conducción se consume aceite de motor. El consumo de aceite puede
aumentar en las siguientes situaciones y podría ser necesario rellenar el aceite de
motor entre los intervalos previstos de mantenimiento del aceite.
●Cuando el motor es nuevo, por ejemplo, justo después de comprar el vehículo o tras
sustituir el motor
● Si se utiliza un aceite de baja calidad o aceite con una viscosidad inadecuada
● Al conducir con un régimen del motor elevado o con mucha carga, al remolcar, o al
conducir acelerando y desacelerando frecuentemente
● Al dejar el motor a ralentí durante mucho tiempo, o al conducir con frecuencia en
situaciones de mucho tráfico
ADVERTENCIA
■Aceite de motor usado
●El aceite de motor usado contiene contaminantes potencialmente peligrosos que
pueden causar problemas cutáneos, tales como inflamaciones o cáncer de piel;
evite el contacto prolongado y reiterado. Para eliminar de la piel cualquier resto de
aceite de motor usado, lávese a fondo con agua y jabón.
● Deshágase del aceite y los filtros usados únicamente de una manera adecuada y
segura. No tire el aceite y los filtros usados a los contenedores de basura domés-
tica, al alcantarillado ni al suelo.
Si desea obtener más información acerca del reciclado o del desecho de estos
materiales, póngase en contacto con su concesionario o taller de reparaciones
Toyota autorizado, o con cualquier otro establecimiento con personal debidamente
cualificado y equipado, estación de servicio o tienda de recambios.
● No deje el aceite de motor usado al alcance de los niños.
2
3
