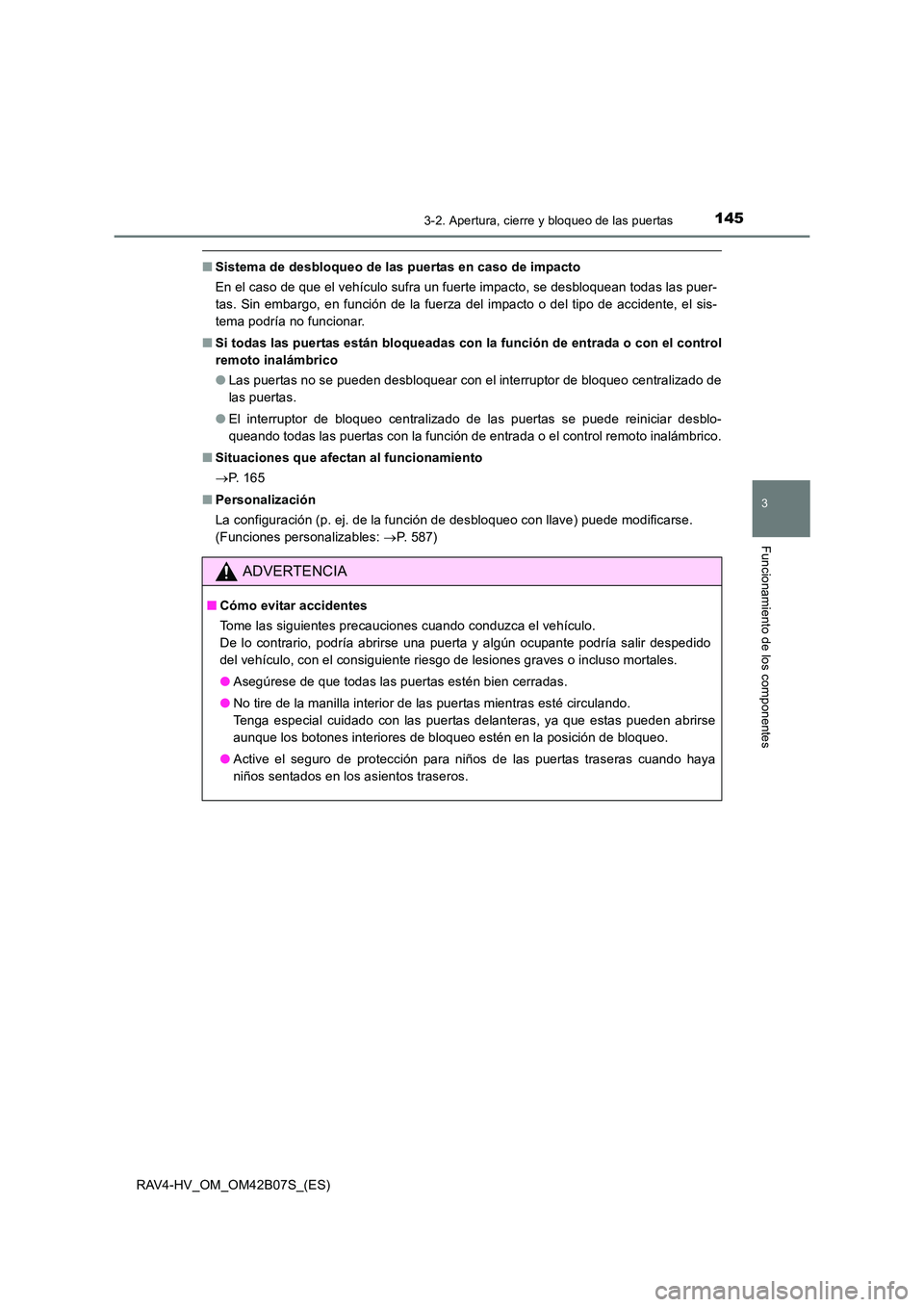

2017 TOYOTA RAV4 HYBRID Manual del propietario (in Spanish)

1453-2. Apertura, cierre y bloqueo de las puertas
3
Funcionamiento de los componentes
RAV4-HV_OM_OM42B07S_(ES)
■Sistema de desbloqueo de las puertas en caso de impacto
En el caso de que el vehículo sufra un fuerte impacto, se desbloquean todas las puer-
tas. Sin embargo, en función de la fuerza del impacto o del tipo de accidente, el sis-
tema podría no funcionar.
■ Si todas las puertas están bloqueadas con la función de entrada o con el control
remoto inalámbrico
●Las puertas no se pueden desbloquear con el interruptor de bloqueo centralizado de
las puertas.
● El interruptor de bloqueo centralizado de las puertas se puede reiniciar desblo-
queando todas las puertas con la función de entrada o el control remoto inalámbrico.
■ Situaciones que afectan al funcionamiento
→P. 1 6 5
■ Personalización
La configuración (p. ej. de la función de desbloqueo con llave) puede modificarse.
(Funciones personalizables: →P. 587)
ADVERTENCIA
■ Cómo evitar accidentes
Tome las siguientes precauciones cuando conduzca el vehículo.
De lo contrario, podría abrirse una puerta y algún ocupante podría salir despedido
del vehículo, con el consiguiente riesgo de lesiones graves o incluso mortales.
●Asegúrese de que todas las puertas estén bien cerradas.
● No tire de la manilla interior de las puertas mientras esté circulando.
Tenga especial cuidado con las puertas delanteras, ya que estas pueden abrirse
aunque los botones interiores de bloqueo estén en la posición de bloqueo.
● Active el seguro de protección para niños de las puertas traseras cuando haya
niños sentados en los asientos traseros.

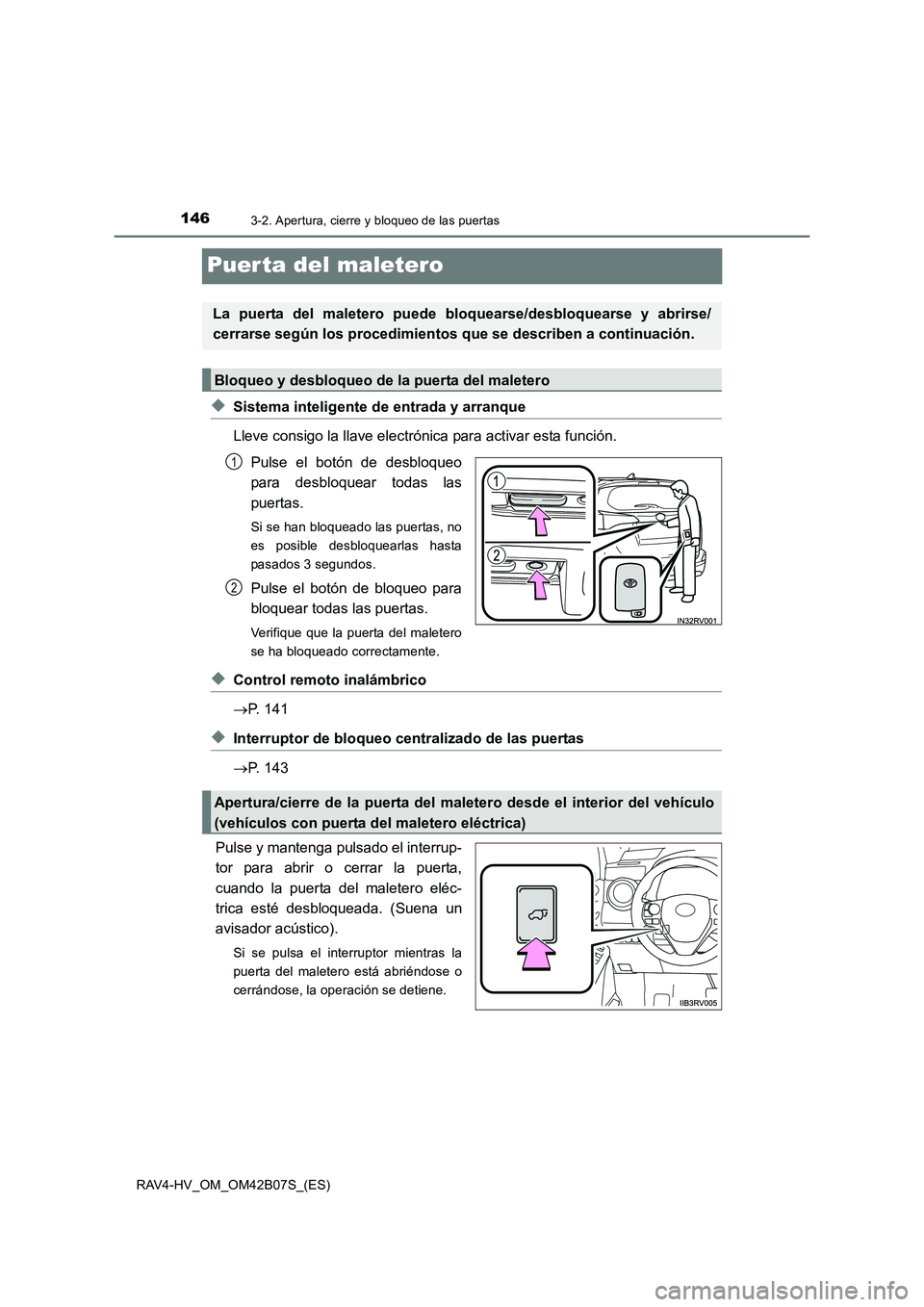

1463-2. Apertura, cierre y bloqueo de las puertas
RAV4-HV_OM_OM42B07S_(ES)
Puer ta del maletero
◆Sistema inteligente de entrada y arranque
Lleve consigo la llave electrónica para activar esta función.Pulse el botón de desbloqueo
para desbloquear todas las
puertas.
Si se han bloqueado las puertas, no
es posible desbloquearlas hasta
pasados 3 segundos.
Pulse el botón de bloqueo para
bloquear todas las puertas.
Verifique que la puerta del maletero
se ha bloqueado correctamente.
◆Control remoto inalámbrico
→P. 141
◆Interruptor de bloqueo centralizado de las puertas
→P. 143
Pulse y mantenga pulsado el interrup-
tor para abrir o cerrar la puerta,
cuando la puerta del maletero eléc-
trica esté desbloqueada. (Suena un
avisador acústico).
Si se pulsa el interruptor mientras la
puerta del maletero está abriéndose o
cerrándose, la operación se detiene.
La puerta del maletero puede bloquearse/desbloquearse y abrirse/
cerrarse según los procedimientos que se describen a continuación.
Bloqueo y desbloqueo de la puerta del maletero
1
2
Apertura/cierre de la puerta del maletero desde el interior del vehículo
(vehículos con puerta del maletero eléctrica)

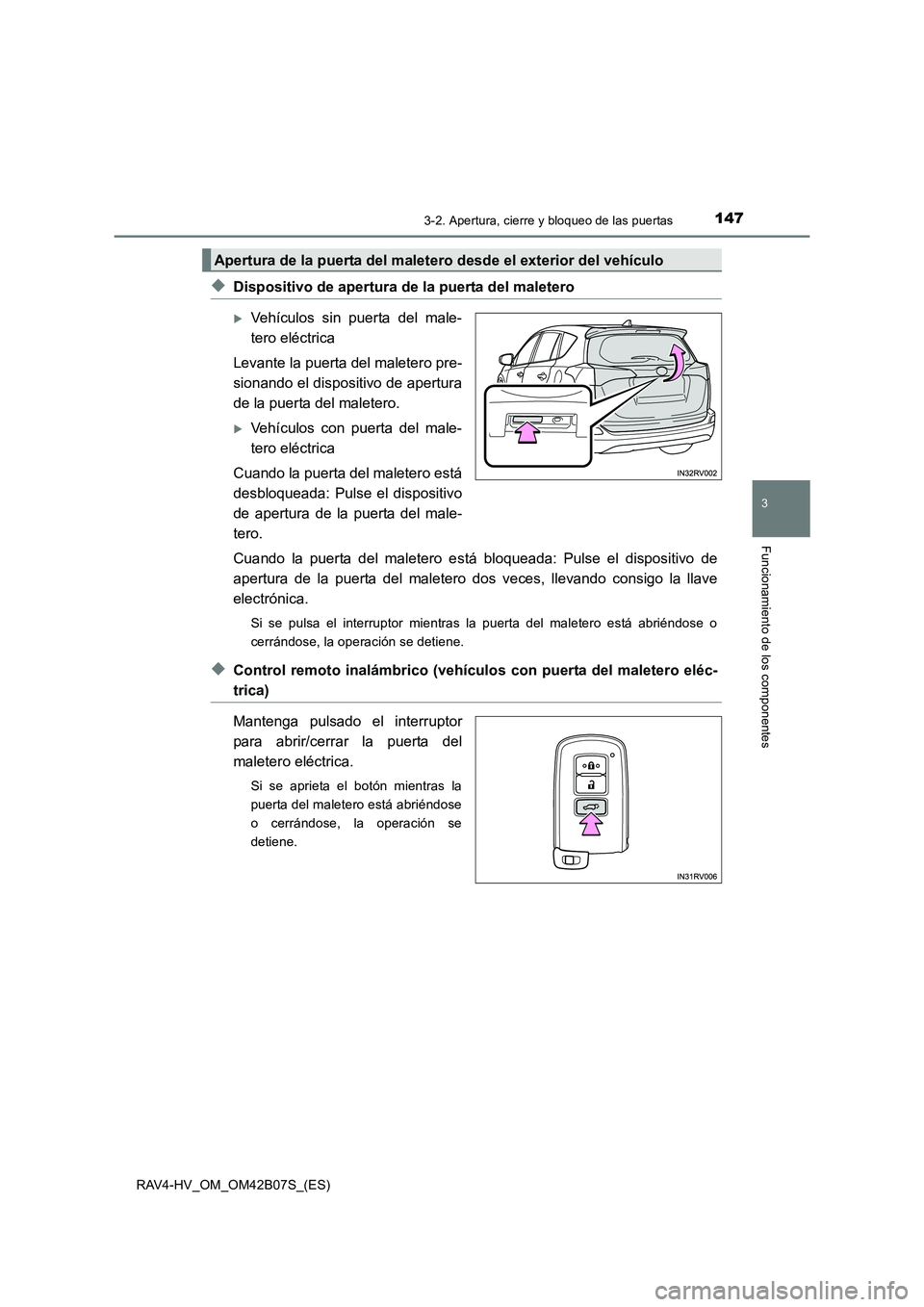

1473-2. Apertura, cierre y bloqueo de las puertas
3
Funcionamiento de los componentes
RAV4-HV_OM_OM42B07S_(ES)
◆Dispositivo de apertura de la puerta del maletero
XVehículos sin puerta del male-
tero eléctrica
Levante la puerta del maletero pre-
sionando el dispositivo de apertura
de la puerta del maletero.
XVehículos con puerta del male-
tero eléctrica
Cuando la puerta del maletero está
desbloqueada: Pulse el dispositivo
de apertura de la puerta del male-
tero.
Cuando la puerta del maletero está bloqueada: Pulse el dispositivo de
apertura de la puerta del maletero dos veces, llevando consigo la llave
electrónica.
Si se pulsa el interruptor mientras la puerta del maletero está abriéndose o
cerrándose, la operación se detiene.
◆Control remoto inalámbrico (vehículos con puerta del maletero eléc-
trica)
Mantenga pulsado el interruptor
para abrir/cerrar la puerta del
maletero eléctrica.
Si se aprieta el botón mientras la
puerta del maletero está abriéndose
o cerrándose, la operación se
detiene.
Apertura de la puerta del malete ro desde el exterior del vehículo

1483-2. Apertura, cierre y bloqueo de las puertas
RAV4-HV_OM_OM42B07S_(ES)
◆Sensor sin contacto (vehículos con puerta del maletero eléctrica de
accionamiento sin contacto)
La puerta del maletero eléctrica de accionamiento sin contacto permite
abrir y cerrar automáticamente la puerta del maletero eléctrica colocando
el pie cerca de la parte central inferior del parachoques trasero y retirán-
dolo de este lugar. Cuando accione la puerta del maletero eléctrica de
accionamiento sin contacto, asegúrese de que el funcionamiento del sen-
sor sin contacto esté habilitado (→P. 585) y de que lleva consigo una llave
electrónica.
Llevando encima una llave electrónica, coloque un pie a menos de
100 mm (3,94 pul.) de la parte central inferior del parachoques trasero y
retírelo de este lugar; el sensor sin contacto detecta el movimiento.
Cuando todas las puertas están bloqueadas: Cuando el sensor sin contacto
detecte el movimiento, se desbloquearán todas las puertas.
Verifique que la puerta del maletero eléctrica empieza a funcionar.
Para detener la puerta del maletero eléctrica en una posición intermedia o
accionarla de nuevo, utilice el sensor sin contacto o el control remoto inalám-
brico (→P. 147) o el interruptor de la puerta del maletero eléctrica ( →P. 149).
1
2

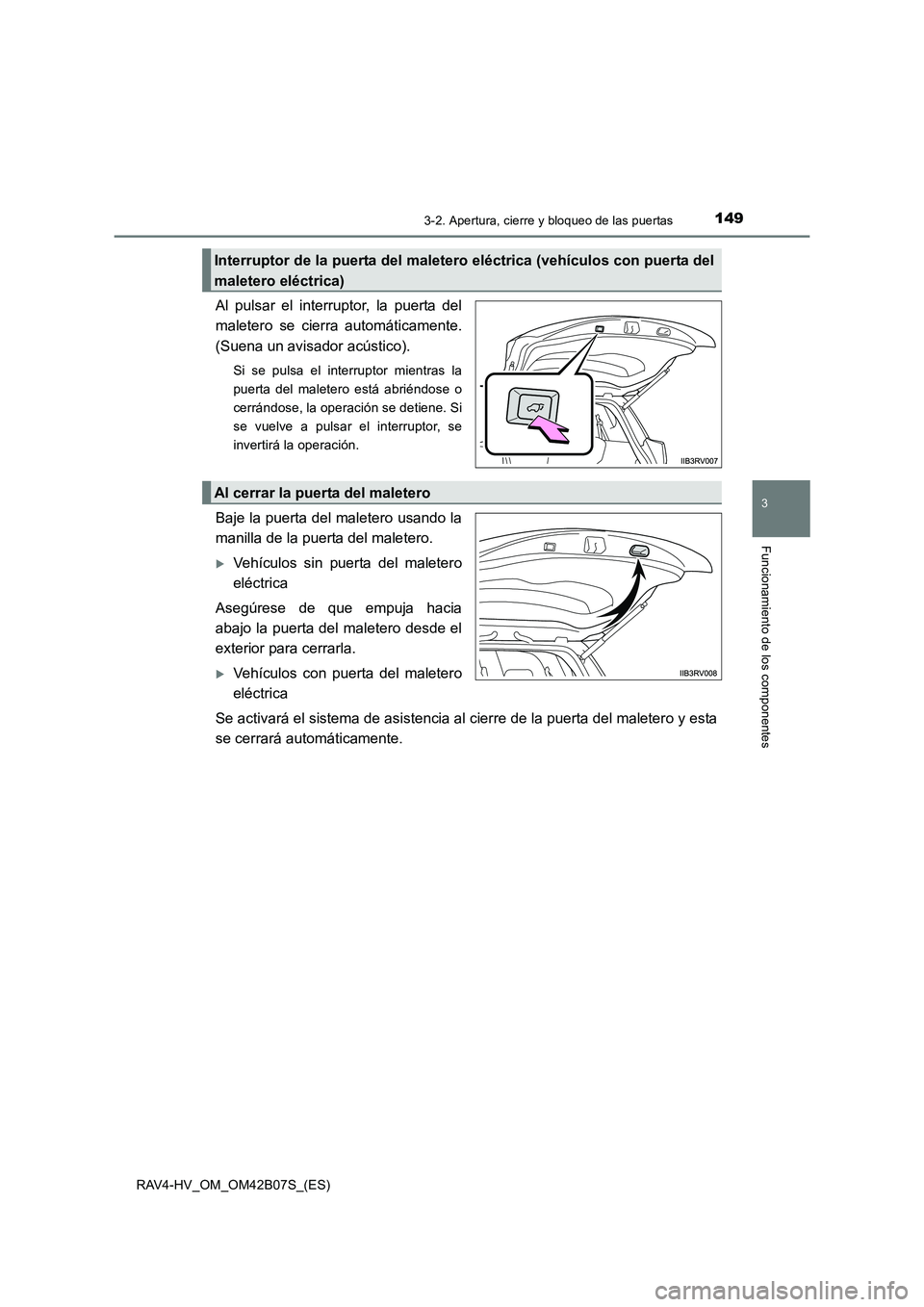

1493-2. Apertura, cierre y bloqueo de las puertas
3
Funcionamiento de los componentes
RAV4-HV_OM_OM42B07S_(ES)
Al pulsar el interruptor, la puerta del
maletero se cierra automáticamente.
(Suena un avisador acústico).
Si se pulsa el interruptor mientras la
puerta del maletero está abriéndose o
cerrándose, la operación se detiene. Si
se vuelve a pulsar el interruptor, se
invertirá la operación.
Baje la puerta del maletero usando la
manilla de la puerta del maletero.
XVehículos sin puerta del maletero
eléctrica
Asegúrese de que empuja hacia
abajo la puerta del maletero desde el
exterior para cerrarla.
XVehículos con puerta del maletero
eléctrica
Se activará el sistema de asistencia al cierre de la puerta del maletero y esta
se cerrará automáticamente.
Interruptor de la puerta del maletero eléctrica (vehículos con puerta del
maletero eléctrica)
Al cerrar la puerta del maletero

1503-2. Apertura, cierre y bloqueo de las puertas
RAV4-HV_OM_OM42B07S_(ES)
El sistema de la puerta del maletero eléctrica se puede desactivar desde la
pantalla de información múltiple.Pulse o en los interruptores de control del instrumento y selec-
cione en la pantalla de información múltiple.
Pulse o en los interruptores de control del instrumento, selec-
cione y, a continuación, pulse .
Seleccione “Ajust. sist.” y, a continuación, pulse .
Pulse . (Se visualizará “Todo Desact.” en la pantalla de información
múltiple).
El sistema se habilitará/deshabilitará cada vez que pulse .
El sistema de la puerta del maletero eléctrica de accionamiento sin contacto
se puede deshabilitar desde la pantalla de información múltiple.Pulse o en los interruptores de control del instrumento y selec-
cione en la pantalla de información múltiple.
Pulse o en los interruptores de control del instrumento, selec-
cione y, a continuación, pulse .
Seleccione “Sensor apertura” y, a continuación, pulse .
Se mostrará “Pulse para cambiar modo activ. por pie puerta maletero
eléc” en la pantalla de información múltiple.
El sistema se habilitará/deshabilitará cada vez que pulse .
Cancelación del sistema de la puerta del maletero eléctrica (vehículos
con puerta del maletero eléctrica)
Cancelación del sistema de la puerta del maletero eléctrica de acciona-
miento sin contacto (vehículos co n puerta del maletero eléctrica de
accionamiento sin contacto)
1
2
3
4
1
2
3
4

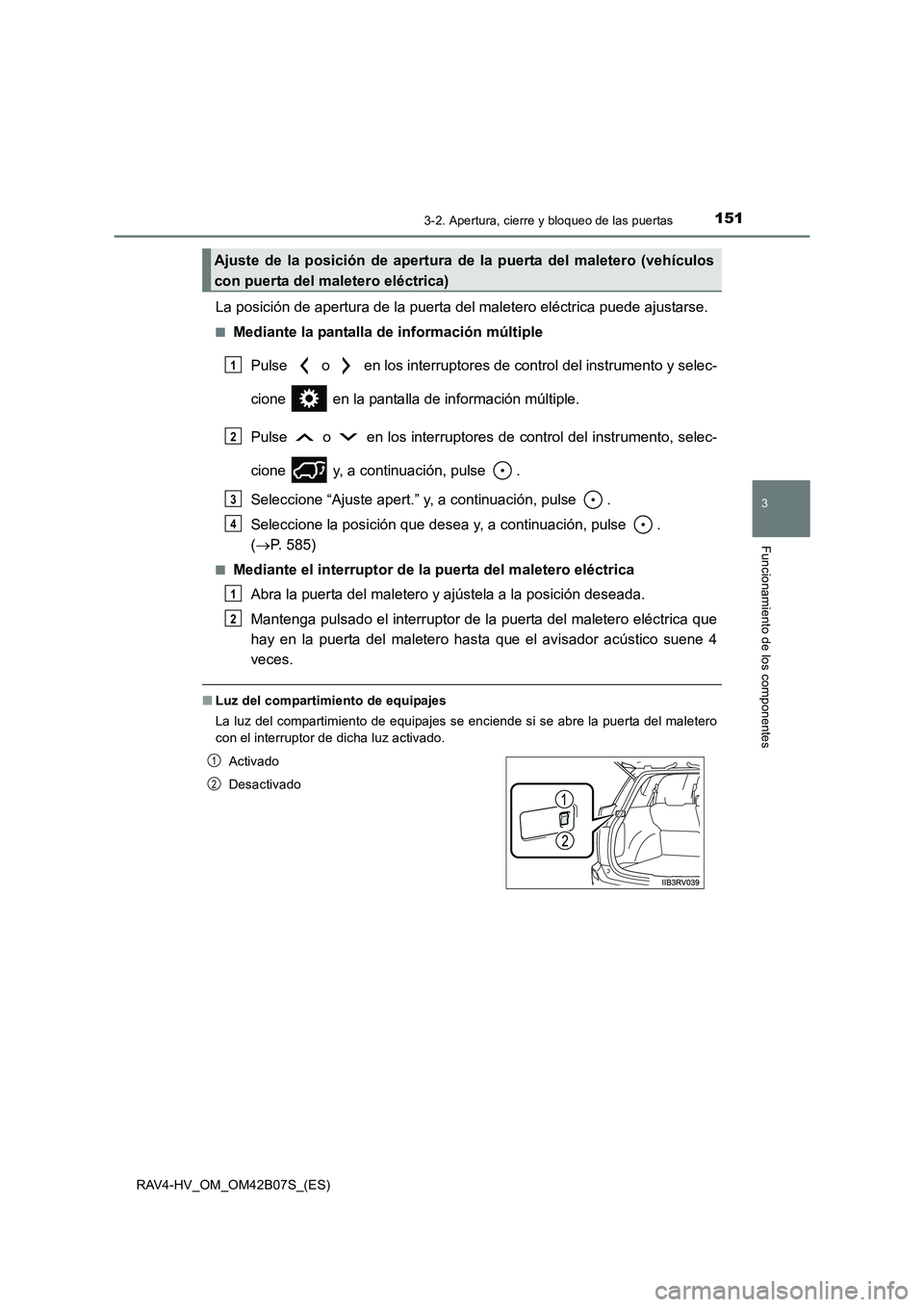

1513-2. Apertura, cierre y bloqueo de las puertas
3
Funcionamiento de los componentes
RAV4-HV_OM_OM42B07S_(ES)
La posición de apertura de la puerta del maletero eléctrica puede ajustarse.
■Mediante la pantalla de información múltiplePulse o en los interruptores de control del instrumento y selec-
cione en la pantalla de información múltiple.
Pulse o en los interruptores de control del instrumento, selec-
cione y, a continuación, pulse .
Seleccione “Ajuste apert.” y, a continuación, pulse .
Seleccione la posición que desea y, a continuación, pulse .
(→ P. 585)
■Mediante el interruptor de la puerta del maletero eléctrica
Abra la puerta del maletero y ajústela a la posición deseada.
Mantenga pulsado el interruptor de la puerta del maletero eléctrica que
hay en la puerta del maletero hasta que el avisador acústico suene 4
veces.
■Luz del compartimiento de equipajes
La luz del compartimiento de equipajes se enciende si se abre la puerta del maletero
con el interruptor de dicha luz activado.
Ajuste de la posición de apertura de la puerta del maletero (vehículos
con puerta del maletero eléctrica)
Activado
Desactivado
1
2
3
4
1
2
1
2

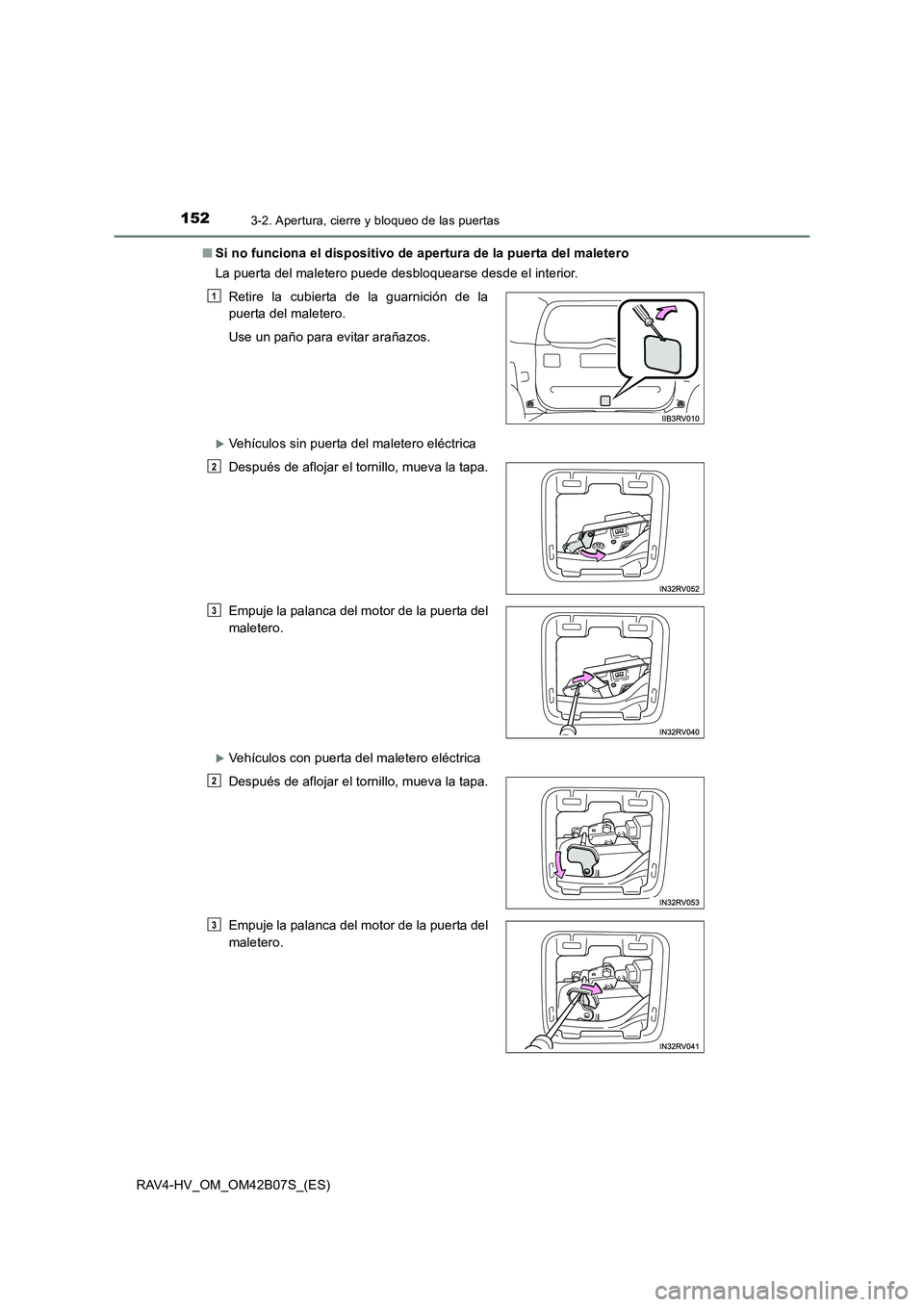

1523-2. Apertura, cierre y bloqueo de las puertas
RAV4-HV_OM_OM42B07S_(ES)■
Si no funciona el dispositivo de apertura de la puerta del maletero
La puerta del maletero puede desbloquearse desde el interior.
XVehículos sin puerta del maletero eléctrica
XVehículos con puerta del maletero eléctrica Retire la cubierta de la guarnición de la
puerta del maletero.
Use un paño para evitar arañazos.
Después de aflojar el tornillo, mueva la tapa.
Empuje la palanca del motor de la puerta del
maletero.
Después de aflojar el tornillo, mueva la tapa.
Empuje la palanca del motor de la puerta del
maletero.
1
2
3
2
3
